Зарядное устройство для дрели-шуруповерта

Содержание [скрыть]

В строительных работах очень часто необходимо вкручивать саморезы или шурупы, а также сверлить отверстия. С данными операция прекрасно справляется дрель-шуруповерт. Но для ее качественной и бесперебойной работы нужно обзавестись также устройством для зарядки прибора. Зарядное устройство для дрели-шуруповерта поможет осуществить быструю зарядку в тех условиях, где нет даже розетки.

Разновидности шуруповертов и зарядных устройств

Сейчас производители предлагают массу моделей шуруповертов, которые отличаются друг от друга характерными признаками и стоимостью. Обычно покупатели выбирают агрегаты с аккумулятором, который продлевает качественную работу инструмента. Популярностью пользуются шуруповерты с NiCd, NiMh и Li-Ion аккумуляторами. Они отличаются небольшим весом и конкурентоспособной стоимостью. Также устройства имеют отличия в напряжении. Оно может варьироваться от 10 до 18 Вт. Этот показатель напрямую определяет мощность инструмента.

Крутящий момент также является важной характеристикой при выборе шуруповерта. Он помогает качественно вкручивать саморезы в основание. Чем больше крутящий момент, тем более длинный саморез можно вкрутить в древесину. Большее распространение получил инструмент с крутящим моментом от 11 до 36 Нм. Благодаря регуляции мощности крутящего момента, который есть почти у всех стандартных 14-вольтовых приборов, можно осуществлять разные операции, например, наживлять саморез, вкручивать его в металл, сверлить отверстия. Если требуется выполнять в основном работу по сверлению отверстий, но покупать лучше перфоратор.

Для возможности качественно осуществлять рабочий процесс для шуруповертов используют зарядные устройства. Они могут быть профессионального или полупрофессионального типа. Устройство выбирается в зависимости от разновидности производимых работ. Батареи имеют собственную мощность работы, время эксплуатации и могут быть совместимы с теми агрегатами, которые указаны в инструкции.

Универсальное устройство стандартного типа применяется для всех вариантов батарей. Зарядка работает от показателей напряжения от 7,2 до 24 В. Шуруповерт может быть заряжен от устройства с режимом автоматической регулировки напряжения и возможностью отключения при полном заряде батареи.

Плюсы и минусы зарядных устройств для шуруповерта

В связи с большим ассортиментом зарядных устройств для шуруповертов, бывает достаточно трудно выбрать подходящее. Именно поэтому стоит рассмотреть некоторые особенности таких устройств и ответить на вопросы «какая цель преследуется при покупке, и каким образом будет осуществляться зарядка?»

Большая часть моделей сейчас представлены в оригинальном дизайне, который отличается не только внешними данными, но и функциональностью. Сюда относится малый вес, малые габариты, отличные характеристики эксплуатационного типа. Батарейки к таким приборам, как правило, идут в комплекте, а сам агрегат продается в отдельном кейсе. В таком случае в этом кейсе могут поместиться даже другие инструменты и останется место для шурупов.

Важно! Для того чтобы при работе руки не уставали, лучше покупать прибор с 24 ступенчатой рукояткой.

Существуют модели, которые имеют в комплекте зарядку, охлаждающуюся длительное время, как правило, 50 минут, а сам прибор работает беспрерывно только 30. В дешевых китайских аналогах зарядка не является автоматической, а срок их службы составляет всего 2 года. Изделия ударного типа обладают маломощной аккумуляторной батареей, которая требует подзарядки несколько раз в течение всего времени работы.

Тяжелые винторезы обладают тремя режимами работы и весом более 2 кг. При этом в них встроен литиевый аккумулятор, который является преимуществом при использовании. Его можно начинать заряжать, когда появляется предупреждение о разряде, превышающем 30%.

Стоит обращать внимание на тип батареи, сменная она или нет. Во втором случае при выходе ее из строя необходимо будет обращаться в сервисный центр для ремонта зарядного устройства для шуруповерта, где смогут заменить испорченный источник питания.

Правила выбора зарядного устройства

Для того чтобы инструмент работал долгое время и не подводил своего хозяина в самый неподходящий момент, нужно правильно выбрать устройство для осуществления зарядки аккумулятора. Для этого нужно иметь некоторые знания и применить их на практике в магазине:

В первую очередь всегда проверяется технический паспорт устройства.
Особое внимание уделяется зарядному току оборудования.
Не стоит приобретать товар слишком дешевый для своей ценовой категории в сравнении с аналогами. Такие инструменты, как правило, качеством не отличаются.
Лучше всего спросить совета у продавца-консультанта, если есть сомнения относительно выбора.

Важно! Ни в коем случае не используются зарядки самодельного типа во избежание порчи прибора.

Если устройство для зарядки, которое шло в комплекте с самим шуруповертом утеряно или его невозможно отремонтировать, то можно приобрести зарядку универсального вида, которая будет работать от 12 В и заряжать в течение 3 часов.

Перед покупкой нужно определить разновидность аккумулятора устройства, а также уделить внимание сроку, в течение которого он заряжает рабочее устройство. Так, обычная бытовая дрель может заряжаться 7 часов, а профессиональный ее аналог быть готовым к работе уже через час.

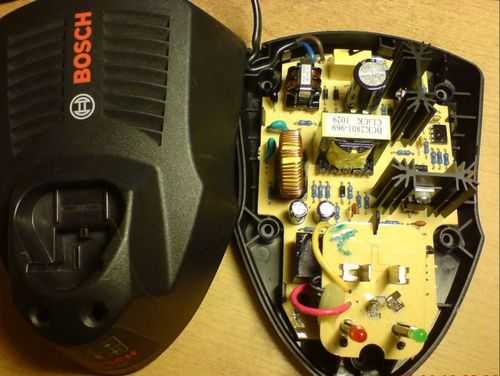

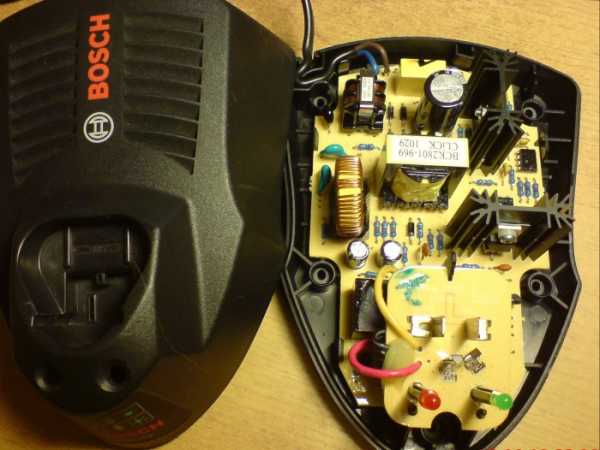

Состав зарядного устройства

Итак, для того чтобы лучше понимать специфику действия зарядного устройства, следует рассмотреть его конструктивные особенности. Оно состоит из трансформаторного блока с мощностью примерно 26 Вт. Для работы используют несколько диодов с 3-амперным током и специальный конденсатор, который сгладит напряжение моста диодного вида. Диодные элементы помогут сохранить аккумулятор в случае скачков в сети. После того как контактные детали размыкаются, микросхема автоматическим образом соединяется с источником питания. В самом блоке в процессе работы соединяются 12 элементов.

Проблемы при работе зарядки

Очень часто в работе устройства, которое поставляет в основной блок агрегата электропитание, возникает немало поломок. Самой распространенной является короткий срок работы батареи. Это может говорить о старом элементе, который требуется заменить.

Если заряжать устройство через поврежденную розетку, то прибор может работать неправильно или прийти в негодность. В случае если блок питания работает правильно, то на выходе должно получаться 18 Вольт.

Если в качестве зарядного устройства используется неподходящий агрегат, то работа блока питания может сократиться или он полностью выйдет из строя. Также, если применяется прибор для зарядки неавтоматического типа, блок питания потерпит отрицательное воздействие.

Для того чтобы быстрее и правильней найти неисправность, необходимо приобрести прибор под названием вольтметр. Он поможет легко найти вышедший из строя элемент.

Выполнение ремонта составных частей устройства

Шуруповерт является инструментом, который необходим в хозяйстве, но стоит достаточно дорого. Аккумулятор представляет собой ту деталь, которая определяет большую часть стоимости устройства, поэтому при выходе его из строя, можно немного сэкономить и произвести ремонт зарядки шуруповерта самостоятельно.

Для работы понадобится напильник, отвертка, наждак, паяльник, припой и флюс. Если видно, что сгорели трансформатор и диоды, то их необходимо заранее приобрести. Произвести ремонт несложно, нужно лишь открыть корпус, поменять вышедшие из строя элементы и закрыть его.

Важно! Перед проведением ремонта зарядного устройства шуруповерта нужно запомнить расположение всех элементов и их крепление. Лучше всего воспользоваться фотоаппаратом.

Если в устройстве наблюдается сетевое напряжение, то нужно устранить проблему. При помощи паяльника внутренние контакты подвергаются зачистке. При работе обязательно соблюдаются меры предосторожности. Следующим шагом является соединение всех блоков между собой. Их укладывают в корпус, соединяют алюминиевыми проводами друг с другом и подключают к действующим контактам.

Также в зарядном устройстве может возникнуть проблема с пропуском тока в двух направлениях. Для устранения неисправности проверяются обмотки на факт обрыва и перепаиваются диоды. Если перегревается датчик, то и он подлежит замене.

Заключение

Покупка качественного зарядного устройства для шуруповерта является гарантом его качественной работы на протяжении длительного времени. Выбрать именно тот агрегат, который подойдет данному инструменту трудно, но зная основные нюансы, сделать это можно.

bouw.ru

как сделать из USB источника

Оглавление: [скрыть]

Как сделать зарядное устройство шуруповерта
Устройство для шуруповерта из USB источника
Особенности зарядки батареи шуруповерта

Как изготовить самодельное зарядное устройство для шуруповерта? В строительном деле главным помощником является шуруповерт. Без него очень сложно в работе по сборке мебели, при закручивании всяких болтиков и гаек. И если он перестает работать, то сразу возникают проблемы.

Устройство зарядки на аккумуляторный шуруповерт.

Можно, конечно, пойти в магазин и купить готовое зарядное устройство, но цена порой очень кусается. Иногда и цена подходит, но нужной модели аккумулятора нет, и тогда остается один выход — создать самому зарядное устройство.

Какие бывают типы аккумуляторов? Чаще всего на рынке можно встретить никель-кадмиевые аккумуляторы. Они привлекают покупателей своими размерами и приемлемой ценой.

Схема быстрой зарядки.

Этот вид аккумулятора очень эффективен тем, что его можно очень часто заряжать, только до полного заряда. Но у него есть один недостаток, такой вид токсичный, поэтому от него отказались в Европе.

Следующим видом является никель-металл-гидридный, с точки зрения экологии он вполне безопасен. Эти батареи можно не использовать очень долго, но при необходимости нужно постоянно перезаряжать. Еще одним из популярных видов является литий-ионный аккумулятор, минус которого состоит в том, что этот вид плохо переносит низкие температуры воздуха, а цена очень высокая на данный вид товара.

Как сделать зарядное устройство шуруповерта

Для самодельного зарядного устройства вам понадобятся следующие материалы и инструменты:

зарядный стакан;
испорченная батарея;
два провода длиной по 15 см;
паяльник;
отвертка;
дрель;
нож;
термопистолет.

Приступают к сборке аккумулятора:

Схема аккумулятора для шуруповерта.

Берут зарядный стакан и аккуратно вскрывают, с помощью паяльника оклеивают клеммы и всю электронику.

Затем берут испорченную батарею и с помощью паяльника отпаивают клеммы с плюса и минуса. Для дальнейшей работы не забудьте маркером на крышке батареи пометить, где был плюс и минус.

В подготовленном стакане делают отметки, где будут проходить проводки.

С помощью дрели делают отверстия, если нужно, то с помощью лезвия подгоняют по размеру.

Проводки пропускают через готовые отверстия, берут дрель и припаивают проводки к стакану (очень важно соблюдать полярность).

Для того чтобы разъем батареи не развалился, внутрь вставляют предварительно сделанную имитацию батареи из картона.Крышку от батареи с помощью термопистолета прикрепляют к зарядному стакану.

И самым последним действием будет прикрепить нижнюю крышку к зарядному стакану.

Зарядное устройство готово, теперь его нужно вставить в переходник, а переходник в аккумулятор.

Вернуться к оглавлению

Устройство для шуруповерта из USB источника

Вам понадобятся такие материалы и инструменты:

Схема проверки аккумулятора амперметром.

шуруповерт;
розетка или гнездо от прикуривателя в автомобиле;
usb зарядное устройство;
предохранитель с машины на 10 А;
соединения разъемные обжимные;
краска;
изолента;
скотч.

Приступают к работе:

Для начала разберите шуруповерт на все мелкие детали, вам не понадобится статор, якорь, редуктор и вся верхняя часть.С помощью ножа отрежьте верхний корпус от ручки.

Следующим этапом будет работа с дрелью, нужно в боковой части ручки просверлить отверстие и немного его заточить. Тут будет находиться предохранитель.

Возьмите провода с обжимными концами и соедините их с предохранителем.

В корпусе от ручки шуруповерта нужно закрепить предохранитель с проводами с помощью клея из пистолета.

Схема устройства зарядного устройства для аккумулятора шуруповерта.

Когда это все сделали, подсоединяете к разъему батареи.В верхней части шуруповерта монтируете обжимные провода к розетке от прикуривателя и, чтобы все хорошо закрепить, используете клеевой пистолет.

Чтобы все хорошо зафиксировать, обмотайте скотчем весь корпус ручки.Собираете весь шуруповерт и все хорошо соединяете изолентой.

Для эстетичного вида нужно отшлифовать зашпаклеванную часть и все покрыть краской.

Вернуться к оглавлению

Особенности зарядки батареи шуруповерта

Запомните главное правило: перед использованием батареи ее необходимо хорошо зарядить, так как во время хранения она разряжается.

Все виды аккумуляторов нужно доводить до полной зарядки, вне зависимости от того, из какого материала изготовлен аккумулятор.

Если вы еще не приобрели шуруповерт, то вам необходимо это сделать. В магазине вам предоставят необыкновенное множество моделей, и у вас разбегутся глаза, запомните одно, что выбирать нужно по количеству оборотов.

Для домашней работы подойдет прибор с числом вращения от 10 до 15 Нм, а если вы профессионал, то до 130 Нм. Внимательно прочтите и запомните, что под крутящим моментом понимают внутреннее усилие, когда устройство работает.

Также обращайте внимание, сколько оборотов он делает за секунду. Для домашней работы подойдет от 400 до 500 оборотов, более профессиональными считаются — от 1200 до 1300 об/сек. И главным показателем считается мощность, чем больше она у прибора, тем дольше он будет работать. Все аккумуляторы в шуруповерте должны иметь в комплекте запаску, для того чтобы одна была в работе, а другая стояла на зарядке.

Помните, что всегда можно купить детали, но не всегда найдется именно то, что вам нужно. Поэтому лучше и интереснее что-то создавать своими руками.

moiinstrumenty.ru

Зарядное для шуруповерта своими руками

electric-220.ru

Содержание:

Устройство шуруповерта
Схемы зарядных устройств для шуруповертов
Зарядка для шуруповерта своими руками
Видео

Все шуруповерты, работающие от аккумуляторов комплектуются зарядными устройствами. Однако некоторые из них очень медленно выполняют зарядку аккумулятора, что при интенсивном использовании инструмента создает определенные неудобства. В этом случае даже два аккумулятора, входящие в комплект, не позволяют настроить нормальный рабочий цикл. Наилучшим выходом из подобной ситуации будет зарядное для шуруповерта, изготовленное своими руками, по наиболее подходящей схеме.

Устройство шуруповерта

Несмотря на разнообразие моделей, общее устройство шуруповертов довольно универсальное, а принцип действия практически одинаковый. Они могут различаться только внешним видом, компоновкой отдельных деталей, наличием или отсутствием дополнительных функций.

Питание шуруповертов может быть сетевым от напряжения 220В или аккумуляторным. Общая конструкция шуруповерта включает следующие элементы и составляющие:

Корпус. Изготавливается из твердых пластмасс, что способствует облегчению конструкции и снижению себестоимости. В некоторых моделях применяются металлические сплавы, придающие конструкции повышенную прочность. Представляет собой пистолет с удобной рукояткой, при разборке разделяется на две половинки.
Патрон. В нем закрепляются насадки, которым затем передается вращательное движение. Обычно используется трехкулачковое, самозажимное и самоцентрирующееся устройство. Внутри имеется шестигранное углубление, куда вставляется хвостовик насадки. Для закрепления в патроне насадки вставляются между кулачками и зажимаются вращением муфты.
Электрическая часть. Состоит из малогабаритного электрического двигателя коллекторного типа. В устройствах, работающих от сети используются двухфазные двигатели переменного тока, рассчитанные на 220В. Их запуск осуществляется с помощью пускового конденсатора. В аккумуляторных шуруповертах устанавливаются электродвигатели постоянного тока. Постоянный ток поступает от аккумулятора, выполненного в виде набора элементов, объединенных в общем корпусе. Мощность шуруповерта определяется по выходному напряжению батареи.
Элементы цепи. Для включения используется специальная кнопка, расположенная на рукоятке. Обычно кнопочные выключатели работают в паре с регуляторами напряжения. То есть, величина напряжения, подаваемого на двигатель, зависит от усилия, прилагаемого при нажатии кнопки. Здесь же устанавливается и рычаг переключения, обеспечивающий реверс вращения вала за счет изменения полярности электрического сигнала. От кнопки сигнал поступает непосредственно на ротор через коллектор. Электрический контакт обеспечивается графитными щетками определенных размеров.
Механические части и детали. Основой конструкции является редуктор планетарного типа, с помощью которого крутящий момент передается от вала к выходному шпинделю. В качестве дополнительных элементов используются водило, кольцевая шестерня и сателлиты. Все детали находятся внутри корпуса и по очереди взаимодействуют друг с другом.

Важной составной частью считается муфта регулировки вращения, устанавливающая определенный крутящий момент. С ее помощью прекращается вращение вала после вкручивания шурупа. Остановка происходит из-за увеличения сопротивления вращению. Данная мера предотвращает срыв резьбовой части шурупа и выход из строя самого шуруповерта.

Схемы зарядных устройств для шуруповертов

В одних и тех же шуруповертах могут использоваться различные типы аккумуляторов, отличающихся параметрами и техническими характеристиками. В связи с этим, к ним требуются разные зарядные устройства. Поэтому перед тем как приобрести или сделать зарядник для шуруповерта своими руками, нужно определить тип батареи и условия эксплуатации. Кроме того, рекомендуется изучить основные схемы, чаще всего используемые в зарядных устройствах.

Зарядка на микроконтроллере. Размещается в обычном корпусе, оборудована звуковой и световой сигнализацией о начале и окончании заряда. Данная схема обеспечивает корректную зарядку батареи. В начале работы загораются а затем гаснут светодиоды. Индикация сопровождается звуковым сигналом. Таким образом выполняется тестирование работоспособности устройства. После этого светодиод красного цвета начинает равномерно мигать, что указывает на нормальный процесс зарядки.

По достижении аккумулятором полного заряда, красный светодиод перестает мигать, а вместо него загорается зеленый, сопровождающийся звуковым сигналом. Это означает, что зарядка окончена.

Установка уровня напряжения, который должен быть при полной зарядке, осуществляется с помощью переменного резистора. При этом значение входного напряжения равно напряжению полностью заряженной батареи плюс один вольт. В схеме используется любой полевой транзистор, имеющий Р-канал и наиболее подходящий по токовым характеристикам.

Для того чтобы обеспечить зарядку на уровне 14В, напряжение, подаваемое на вход должно составлять не менее 15-16В. Порог срабатывания, отключающий зарядное устройство, устанавливается с помощью переменного резистора на уровне 14,4В. Сам процесс зарядки протекает в виде импульсов, отображаемых на светодиоде. В промежутках между импульсами контролируется напряжение на батарее и по достижении нужного значения происходит подача звукового сигнала совместно с миганием светодиода об окончании зарядки.

Существуют и другие схемы зарядных устройств. Например, зарядка для дрели-шуруповерта работает с напряжением 18 вольт. При зарядке батареи на 14,4В зарядный ток подбирается с помощью резистора.

Зарядка для шуруповерта своими руками

Проблема собственноручного изготовления зарядного устройства возникает не так уж и часто, в связи с большим количеством вариантов, подходящих практически для всех моделей шуруповертов. Просто иногда возникают ситуации, когда зарядка отсутствует, или она неожиданно вышла из строя, а приобрести новую нет возможности. В этом случае можно попытаться самостоятельно изготовить зарядное устройство.

Предварительно следует запастись всеми необходимыми материалами. Потребуется батарея в нерабочем состоянии, стакан от аккумулятора, паяльник, термопистолет, обычная крестовая отвертка, дрель и острый нож со сменными лезвиями. После этого можно приступать к изготовлению зарядного устройства. В первую очередь выполняется вскрытие зарядного стакана, после этого от клемм отпаиваются все проводники. Далее производится удаление внутренней электроники. При выполнении этой операции нужно соблюдать полярность клемм, чтобы в дальнейшем не возникло путаницы и ошибок.

Корпус нерабочей батареи нужно вскрыть и аккуратно отпаять провода от клемм. Для дальнейшей работы потребуется разъем и верхняя крышка. Плюс и минус на клеммах отмечаются карандашом или маркером. В основании зарядного стакана намечаются отверстия, через которые будет крепиться заготовленная крышка и выводы питающих проводов. Проводники аккуратно пропускаются через отверстия с соблюдением полярности, после чего они соединяются с клеммами и разъемами методом пайки.

Далее корпус нужно скрепить специальным термоклеем, крепление нижней крышки к основанию стакана осуществляется с помощью саморезов. Получившуюся конструкцию нужно вставить в аккумулятор и начинать процесс зарядки. Мигающий индикатор будет указывать на правильную сборку устройства. Лишь немногие зарядники укомплектованы так называемыми умными системами, существенно продлевающими срок эксплуатации батареи. Эту проблему может решить зарядное устройство для шуруповерта 18 вольт.

В конструкцию обычной зарядки добавляется система стабилизации напряжения и ограничение заряжающего тока. В итоге получается конструкция никель-кадмиевого аккумулятора, емкость которого составляет 1200 мАч. Зарядка будет выполняться в безопасном режиме, максимальным током не выше 120 мА, но времени для этого будет затрачиваться больше, чем обычно.

Зарядное устройство для дрели-шуруповерта

Содержание:

Разновидности шуруповертов и зарядных устройств

Плюсы и минусы зарядных устройств для шуруповерта

Важно! Для того чтобы при работе руки не уставали, лучше покупать прибор с 24 ступенчатой рукояткой.

Правила выбора зарядного устройства

В первую очередь всегда проверяется технический паспорт устройства.
Особое внимание уделяется зарядному току оборудования.
Не стоит приобретать товар слишком дешевый для своей ценовой категории в сравнении с аналогами. Такие инструменты, как правило, качеством не отличаются.
Лучше всего спросить совета у продавца-консультанта, если есть сомнения относительно выбора.

Важно! Ни в коем случае не используются зарядки самодельного типа во избежание порчи прибора.

Состав зарядного устройства

Проблемы при работе зарядки

Выполнение ремонта составных частей устройства

Заключение

Похожие статьи

kirpich174.ru

Зарядное устройство для дрели шуруповерта Ни один ремонт не обходится без дрели. Этот электрический прибор питается от сети или батареи. Если для работ выбрана аккумуляторная дрель, для нее понадобится еще и зарядное устройство. Его продают в комплекте с устройством. Однако и такой элемент рано или поздно выходит из строя. Чтобы не случилось досадного обстоятельства, следует изучить конструкционные возможности и описание зарядок. Особенно стоит познакомиться со схемой зарядного устройства дрели-шуруповерта. Это поможет узнать, как правильно его отремонтировать. Содержание1 Виды зарядных устройств1.1 Аналоговые устройства со встроенным блоком питания1.2 Аналоговые устройства с внешним блоком питания1.3 Импульсные2 Блок питания для шуруповерта3 Выводы Виды зарядных устройств Существует множество разновидностей приборов для зарядки аккумуляторных дрелей. Они отличаются ценой, принципом работы и особенностями ремонта. Каждый из видов шуруповертов следует рассмотреть подробнее. Аналоговые устройства со встроенным блоком питания Такие приборы довольно популярны благодаря невысокой стоимости. Если дрель не будет использована в профессиональных целях, не стоит делать упор на продолжительность работы. Главное условие, которому должен отвечать самый простой зарядник – он должен обеспечивать достаточную токовую нагрузку для зарядки батареи шуруповерта. Важно! Для начала заряда необходимо, чтобы напряжение на выходе блок питания оказалось выше, чем номинальный показатель батареи прибора. Работа аналогового устройства с блоком питания осуществляется довольно просто. Такой зарядник эксплуатируется, как стабилизатор. Для примера необходимо рассмотреть схему зарядного устройства для батареи от 9 до 11 В. Не имеет значения, батарея какого типа используется. Аккумуляторные дрели-шуруповерты довольно распространены среди домашних мастеров, поэтому знание особенностей их ремонта пригодится каждому. Такой блок питания многие домашние мастера собирают своими руками. Спаивание схемы можно провести только на универсальной плате. Чтобы обеспечить рассеивание тепла, микросхемы стабилизатора, необходимо найти радиатор из меди 20 кв. см площади. Внимание! Стабилизаторы эксплуатируются по компенсационному принципу. Лишнюю энергию можно отвести в виде тепла. Благодаря выходному трансформатору понижается переменное напряжение с 220 В до 20 В. Рассчитать, какой будет мощность трансформатора, можно по току напряжения на выходе зарядки. Выпрямление переменного тока осуществляется диодным мостом. После выпрямления ток оказывается пульсирующим. Однако такая особенность тока негативно сказывается на функционировании схемы. Пульсации можно сгладить фильтрующим конденсатором (C1). В качестве стабилизатора используется микросхема КР 142ЕН. Радиолюбители называют ее «кренка». Чтобы получилось напряжение 12 В, необходимо иметь микросхему с индексом 8Б. Управление собирается на транзисторе VT2. Кроме того, используются подстроечные резисторы. Автоматика на такие приборы не устанавливается. Как долго будет заряжаться аккумулятор, зависит от пользователя. Чтобы контролировать заряд, собирается довольно простая схема на транзисторе VT1. В схеме присутствует и диод VD2. Когда будет достигнуто напряжение заряда, индикатор угасает. В более современных системах имеется коммутатор. Благодаря ему отключается напряжение по окончании заряда. При покупке дешевого шуруповерта с ним в комплекте идет простой зарядник. Это объясняет, почему такие устройства ломаются очень часто. При покупке такого шуруповерта потребитель рискует остаться с новым, но нерабочим прибором. Однако зарядное устройство легко собрать своими руками. Главное – иметь схему. Самодельный прибор может прослужить намного дольше покупного. Чтобы подобрать значение батареи дрели-шуруповерта, понадобится опытным путем настроить трансформатор и стабилизатор. Аналоговые устройства с внешним блоком питания Сама схема зарядного устройства довольно проста. В комплекте с таким прибором идет сетевой блок питания и зарядник. Не имеет смысла осматривать блока питания. Его схема отличается стандартным исполнением. Она включает диодный мост, трансформатор, выпрямитель и конденсаторный фильтр. Обычно на выходе имеется 18 В. Управление осуществляется с помощью небольшой платы, которая имеет размеры спичечного коробка. Такие сборки не имеют теплоотводной системы. По этой причине такие устройства быстро выходят из строя. Поэтому пользователи часто интересуются, как зарядить аккумуляторную дрель-шуруповерт без зарядника. Решить эту проблему можно довольно просто: Одним из главных условий является наличие источника питания. При исправной работе «родного» блока можно создать простую схему управления. Если весь комплект вышел из строя, может быть использован блок питания от ноутбука. На выходе получаются нужные 18 В. Такой источник может обладать мощностью, которой хватит для любого аккумулятора. Вторым условием служит умение собирать электросхемы. Детали обычно выпаиваются из старых бытовых приборов. Кроме того, большинство из них продается на радиорынке. Блок управления должен иметь схему, как на фото: На вход устанавливается стабилитрон 18 В. Схема, которой будет управляться зарядник, работает на транзисторе КТ817. Чтобы обеспечить усиление, устанавливается транзистор КТ818. При этом он оборудуется радиатором для отвода тепла. В зависимости от того, какой будет ток заряда, на нем может рассеиваться до 10 Вт. Необходимо, чтобы радиатор обладал требуемой площадью – от 30 до 40 кв. см. Ненадежность китайских аккумуляторов объясняется экономией производителей «на спичках». Чтобы установить точный ток заряда, следует иметь подстроечник 1 Ком. На выходе устанавливается резистор 4,7 Ом. Он также должен обеспечивать достаточное рассеивание тепла. Выдаваемая мощность не превышает 5Вт. Собранная схема довольно просто размещается в корпусе стандартной зарядки. Радиатор необязательно выносить. Главное – чтобы внутри корпуса была достаточная циркуляция воздуха. Блок питания от ноутбука при этом по-прежнему используется согласно своему предназначению. Важно! Одним из главных минусов аналоговых зарядных устройств является длительный процесс заряда. В случае с бытовой аккумуляторной дрелью-шуруповертом это не страшно. На простые работы его хватает. Достаточно поставить его заряжаться в ночь перед работами. Простая китайская батарея в шуруповерте обычно держится от 3 до 5 часов работы. Импульсные Профессиональные шуруповерты предназначены для интенсивного использования. Поэтому простои при выполнении работ недопустимы. Стоит помнить, что каждый серьезный прибор имеет высокую цену. Поэтому ценовой вопрос следует опустить. Кроме того, в комплекте обычно имеется 2 батареи. Импульсный блок питания дополняется «умной» схемой управления. Благодаря этому аккумулятор заряжается на все 100% всего за час. Такой же зарядник аналогового типа можно соорудить своими руками. Однако его габариты будут равны размерам самого шуруповерта. Импульсные приборы хороши тем, что лишены многих недостатков. Они довольно компактны, обладают высокими токами заряда и оборудуются продуманной системой защиты. Имеется лишь одна проблема – схема таких устройств довольно сложна, что сказывается на стоимости прибора. Однако даже такой аппарат можно соорудить своими силами. Экономия выходит примерно в 2 раза. Стоит рассмотреть вариант для никель-кадмиевых батарей, которые оборудованы третьим сигнальным контактом. Собирается схема устройства на MAX713. Этот контроллер является довольно популярным. Выходное напряжение будет составлять 25 В. Ток при этом будет постоянным. Собрать подобный источник питания достаточно просто. Зарядное устройство оборудовано несколькими функциями, делающими его интеллектуальным. После того как уровень напряжения будет проверен, необходимо запустить режим ускоренного разряда. Это позволит предотвратить эффект памяти. Заряд при этом осуществляется за полтора часа. Главной отличительной чертой схемы является возможность выбора типа аккумулятора и напряжения заряда. При выходе фирменной зарядки профессионального прибора можно хорошо сэкономить на ремонте зарядного устройства для шуруповерта. Схема может быть собрана самостоятельно. Блок питания для шуруповерта Довольно часто владельцы дрелей-шуруповертов сталкиваются с ситуацией, когда сам прибор исправно работает, а блок аккумуляторов вышел из строя. Существует множество способов решения этой проблемы. Однако не каждый станет работать с токсичными деталями. Чтобы продолжать работать с шуруповертом, следует подсоединить внешний блок питания. При наличии стандартного китайского прибора с батареями 14,4 В допускается использование автомобильного аккумулятора. Однако есть и другой вариант – найти трансформатор с выходным напряжением 15-17 В, чтобы собрать полноценный блок питания. Необходимые детали при этом отличаются дешевизной. Прежде всего, понадобится термостат и диодный мост. Другие элементы конструкции выполняют сервисные функции – показывать входное и выходное напряжение. Стабилизатор приобретать не нужно. Это объясняется нетребовательностью электродвигателя шуруповерта. Выводы Как видно, сборка зарядного устройства для аккумуляторной дрели выполняется довольно просто. Главное – не решать сразу выбрасывать электроприбор. При полном выходе аккумуляторов из строя прибор можно переоборудовать под сетевой. Такая работа тоже имеет много тонкостей, с которыми следует познакомиться. Чтобы соорудить собственную зарядку для шуруповерта, понадобится узнать схему такого устройства и характеристики основных деталей. Сам процесс сборки довольно прост. Главное – уметь работать с паяльником. Даже при выходе из строя блока питания профессиональной модели шуруповерта его можно сделать сетевым. Если решено ремонтировать прибор самостоятельно, о цене деталей можно не беспокоиться – на радиорынке они стоят копейки. Знание таких особенностей ремонта аккумуляторных шуруповертов поможет выполнить работу самостоятельно.

Зарядное устройство для дрели шуруповерта

Ни один ремонт не обходится без дрели. Этот электрический прибор питается от сети или батареи. Если для работ выбрана аккумуляторная дрель, для нее понадобится еще и зарядное устройство. Его продают в комплекте с устройством. Однако и такой элемент рано или поздно выходит из строя. Чтобы не случилось досадного обстоятельства, следует изучить конструкционные возможности и описание зарядок. Особенно стоит познакомиться со схемой зарядного устройства дрели-шуруповерта. Это поможет узнать, как правильно его отремонтировать.

Виды зарядных устройств

Существует множество разновидностей приборов для зарядки аккумуляторных дрелей. Они отличаются ценой, принципом работы и особенностями ремонта. Каждый из видов шуруповертов следует рассмотреть подробнее.

Аналоговые устройства со встроенным блоком питания

Такие приборы довольно популярны благодаря невысокой стоимости. Если дрель не будет использована в профессиональных целях, не стоит делать упор на продолжительность работы. Главное условие, которому должен отвечать самый простой зарядник – он должен обеспечивать достаточную токовую нагрузку для зарядки батареи шуруповерта.

Важно! Для начала заряда необходимо, чтобы напряжение на выходе блок питания оказалось выше, чем номинальный показатель батареи прибора.

Работа аналогового устройства с блоком питания осуществляется довольно просто. Такой зарядник эксплуатируется, как стабилизатор. Для примера необходимо рассмотреть схему зарядного устройства для батареи от 9 до 11 В. Не имеет значения, батарея какого типа используется. Аккумуляторные дрели-шуруповерты довольно распространены среди домашних мастеров, поэтому знание особенностей их ремонта пригодится каждому.

Такой блок питания многие домашние мастера собирают своими руками. Спаивание схемы можно провести только на универсальной плате. Чтобы обеспечить рассеивание тепла, микросхемы стабилизатора, необходимо найти радиатор из меди 20 кв. см площади.

Внимание! Стабилизаторы эксплуатируются по компенсационному принципу. Лишнюю энергию можно отвести в виде тепла.

Благодаря выходному трансформатору понижается переменное напряжение с 220 В до 20 В. Рассчитать, какой будет мощность трансформатора, можно по току напряжения на выходе зарядки. Выпрямление переменного тока осуществляется диодным мостом.

После выпрямления ток оказывается пульсирующим. Однако такая особенность тока негативно сказывается на функционировании схемы. Пульсации можно сгладить фильтрующим конденсатором (C1). В качестве стабилизатора используется микросхема КР 142ЕН. Радиолюбители называют ее «кренка». Чтобы получилось напряжение 12 В, необходимо иметь микросхему с индексом 8Б. Управление собирается на транзисторе VT2. Кроме того, используются подстроечные резисторы. Автоматика на такие приборы не устанавливается. Как долго будет заряжаться аккумулятор, зависит от пользователя. Чтобы контролировать заряд, собирается довольно простая схема на транзисторе VT1. В схеме присутствует и диод VD2. Когда будет достигнуто напряжение заряда, индикатор угасает.

В более современных системах имеется коммутатор. Благодаря ему отключается напряжение по окончании заряда. При покупке дешевого шуруповерта с ним в комплекте идет простой зарядник. Это объясняет, почему такие устройства ломаются очень часто. При покупке такого шуруповерта потребитель рискует остаться с новым, но нерабочим прибором. Однако зарядное устройство легко собрать своими руками. Главное – иметь схему.

Самодельный прибор может прослужить намного дольше покупного. Чтобы подобрать значение батареи дрели-шуруповерта, понадобится опытным путем настроить трансформатор и стабилизатор.

Аналоговые устройства с внешним блоком питания

Сама схема зарядного устройства довольно проста. В комплекте с таким прибором идет сетевой блок питания и зарядник. Не имеет смысла осматривать блока питания. Его схема отличается стандартным исполнением. Она включает диодный мост, трансформатор, выпрямитель и конденсаторный фильтр. Обычно на выходе имеется 18 В.

Управление осуществляется с помощью небольшой платы, которая имеет размеры спичечного коробка. Такие сборки не имеют теплоотводной системы. По этой причине такие устройства быстро выходят из строя. Поэтому пользователи часто интересуются, как зарядить аккумуляторную дрель-шуруповерт без зарядника.

Решить эту проблему можно довольно просто:

Одним из главных условий является наличие источника питания. При исправной работе «родного» блока можно создать простую схему управления. Если весь комплект вышел из строя, может быть использован блок питания от ноутбука. На выходе получаются нужные 18 В. Такой источник может обладать мощностью, которой хватит для любого аккумулятора.
Вторым условием служит умение собирать электросхемы. Детали обычно выпаиваются из старых бытовых приборов. Кроме того, большинство из них продается на радиорынке.

Блок управления должен иметь схему, как на фото:

На вход устанавливается стабилитрон 18 В. Схема, которой будет управляться зарядник, работает на транзисторе КТ817. Чтобы обеспечить усиление, устанавливается транзистор КТ818. При этом он оборудуется радиатором для отвода тепла. В зависимости от того, какой будет ток заряда, на нем может рассеиваться до 10 Вт. Необходимо, чтобы радиатор обладал требуемой площадью – от 30 до 40 кв. см.

Ненадежность китайских аккумуляторов объясняется экономией производителей «на спичках». Чтобы установить точный ток заряда, следует иметь подстроечник 1 Ком. На выходе устанавливается резистор 4,7 Ом. Он также должен обеспечивать достаточное рассеивание тепла. Выдаваемая мощность не превышает 5Вт.

Собранная схема довольно просто размещается в корпусе стандартной зарядки. Радиатор необязательно выносить. Главное – чтобы внутри корпуса была достаточная циркуляция воздуха. Блок питания от ноутбука при этом по-прежнему используется согласно своему предназначению.

Важно! Одним из главных минусов аналоговых зарядных устройств является длительный процесс заряда. В случае с бытовой аккумуляторной дрелью-шуруповертом это не страшно. На простые работы его хватает. Достаточно поставить его заряжаться в ночь перед работами. Простая китайская батарея в шуруповерте обычно держится от 3 до 5 часов работы.

Импульсные

Профессиональные шуруповерты предназначены для интенсивного использования. Поэтому простои при выполнении работ недопустимы. Стоит помнить, что каждый серьезный прибор имеет высокую цену. Поэтому ценовой вопрос следует опустить. Кроме того, в комплекте обычно имеется 2 батареи.

Импульсный блок питания дополняется «умной» схемой управления. Благодаря этому аккумулятор заряжается на все 100% всего за час. Такой же зарядник аналогового типа можно соорудить своими руками. Однако его габариты будут равны размерам самого шуруповерта.

Импульсные приборы хороши тем, что лишены многих недостатков. Они довольно компактны, обладают высокими токами заряда и оборудуются продуманной системой защиты. Имеется лишь одна проблема – схема таких устройств довольно сложна, что сказывается на стоимости прибора.

Однако даже такой аппарат можно соорудить своими силами. Экономия выходит примерно в 2 раза.

Стоит рассмотреть вариант для никель-кадмиевых батарей, которые оборудованы третьим сигнальным контактом. Собирается схема устройства на MAX713. Этот контроллер является довольно популярным. Выходное напряжение будет составлять 25 В. Ток при этом будет постоянным. Собрать подобный источник питания достаточно просто.

Зарядное устройство оборудовано несколькими функциями, делающими его интеллектуальным. После того как уровень напряжения будет проверен, необходимо запустить режим ускоренного разряда. Это позволит предотвратить эффект памяти. Заряд при этом осуществляется за полтора часа. Главной отличительной чертой схемы является возможность выбора типа аккумулятора и напряжения заряда.

При выходе фирменной зарядки профессионального прибора можно хорошо сэкономить на ремонте зарядного устройства для шуруповерта. Схема может быть собрана самостоятельно.

Блок питания для шуруповерта

Довольно часто владельцы дрелей-шуруповертов сталкиваются с ситуацией, когда сам прибор исправно работает, а блок аккумуляторов вышел из строя. Существует множество способов решения этой проблемы. Однако не каждый станет работать с токсичными деталями.

Чтобы продолжать работать с шуруповертом, следует подсоединить внешний блок питания. При наличии стандартного китайского прибора с батареями 14,4 В допускается использование автомобильного аккумулятора. Однако есть и другой вариант – найти трансформатор с выходным напряжением 15-17 В, чтобы собрать полноценный блок питания.

Необходимые детали при этом отличаются дешевизной. Прежде всего, понадобится термостат и диодный мост. Другие элементы конструкции выполняют сервисные функции – показывать входное и выходное напряжение. Стабилизатор приобретать не нужно. Это объясняется нетребовательностью электродвигателя шуруповерта.

Выводы

Как видно, сборка зарядного устройства для аккумуляторной дрели выполняется довольно просто. Главное – не решать сразу выбрасывать электроприбор. При полном выходе аккумуляторов из строя прибор можно переоборудовать под сетевой. Такая работа тоже имеет много тонкостей, с которыми следует познакомиться.

Чтобы соорудить собственную зарядку для шуруповерта, понадобится узнать схему такого устройства и характеристики основных деталей. Сам процесс сборки довольно прост. Главное – уметь работать с паяльником.

Даже при выходе из строя блока питания профессиональной модели шуруповерта его можно сделать сетевым. Если решено ремонтировать прибор самостоятельно, о цене деталей можно не беспокоиться – на радиорынке они стоят копейки. Знание таких особенностей ремонта аккумуляторных шуруповертов поможет выполнить работу самостоятельно.
