Даже самый качественный надежный и профессиональный шуруповерт со временем изнашивается и с каждым разом начинает всё хуже держать сверла, насадки и биты. Чтобы вернуть инструменту былую мощь, давайте рассмотрим как снять патрон с шуруповерта и на какие нюансы стоит обратить внимание.

Как разобрать патрон шуруповерта

Чтобы разобрать патрон шуруповерта не требуется никакого специального оборудования, достаточно иметь под рукой несколько ключей, отвертку, молоток и по возможности – тиски.

Конструкция патрона представляет собой пустой металлический цилиндр со специальным кольцом и гильзой для его регулировки. Внутри патрона находятся кулачки, фиксирующие сверла или специальные насадки. Сам патрон одевается на вал шуруповерта. Патрон может иметь резьбу или конус, в зависимости от типа крепления на вал. При правильном руководстве разборка патрона шуруповерта не займет много времени.

Схема патрона шуруповерта

Перед тем как открутить патрон на шуруповерте, нужно узнать какой тип крепления перед вами.

Способы крепления патрона на шуруповерте

1. Конус Морзе. Способ назван в честь изобретателя Стивена А. Морзе в 1864 году. Суть метода заключается в спряжении двух поверхностей в виде вала и детали с отверстием, у которых одинаковая конусность с углом от 1°25’43″ до 1°30’26″ в зависимости от типоразмера. Этот способ достаточно широко распространен и зарекомендовал себя как простой и надежный.
2. Резьбовой способ. Внутри патрона шуруповерта нарезана резьба, точно такая же резьба сделана и на рабочем вале инструмента. Чтобы закрутить патрон, нужно просто до упора его закрутить, аналогично гайке и болту.
3. Фиксирующий винт. Используется для дополнительной фиксации патрона на валу.

Типы патронов шуруповерта

Как узнать какой способ крепления патрона

Чтобы узнать какой тип крепления патрона у вашего шуруповерта нужно внимательно осмотреть маркировку инструмента. Надпись вида: 1-6 В10 (может немного отличатся) — означает, что патрон с конусом Морзе. Цифры 1-6 обозначают диаметр хвостовика сверла или насадок, а В10 – размер конуса Морзе.

Патрон с резьбовым соединением маркируется цифрами: 1,0-11 М12х1,25. Символы М12х1,25 означают размер метрической резьбы, а 1,0-11 – диаметр хвостовика сверла, аналогично конусу Морзе.

На импортных моделях шуруповертов резьба измеряется в дюймах, поэтому не пугайтесь увидеть маркировку вида: 2-13 мм ½-20 UNF.

Оба типа патронов одинаково хорошо выполняют свою задачу, разница только в удобстве и скорости смены насадок с шуруповерта.

Маркировка на патроне шуруповерта

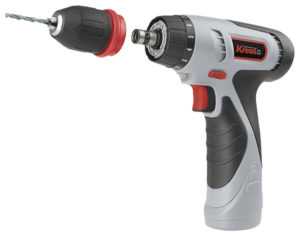

Как правильно снять патрон с шуруповерта

Существует несколько способов снять патрон с шуруповерта, разберем первый:

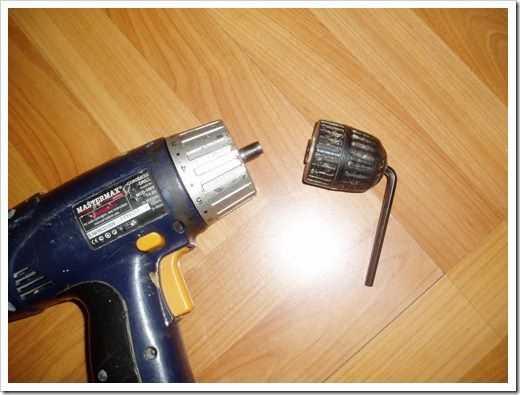

1. Берем шестигранный ключ примерно на 10 мм;
2. Зажимаем ключ коротким концом в патроне;
3. Включаем шуруповерт на пару секунд, что бы зажатый ключ ударился вторым концом о стол;
4. Вращаем ключ и выкручиваем патрон шуруповерта.

Второй способ, который рекомендуют профессионалы:

1. Сначала нужно полностью разжать кулачки патрона;
2. Внутри патрона должен быть винт, если его не видно, возможно он покрыт грязью;
3. Нужно выкрутить этот винт по часовой стрелке;
4. Зажмите шестигранный ключ в патроне;
5. Резко проверните ключ против часовой стрелки;
6. Патрон должен легко выкрутиться, если нет – можно слегка ударить молотком по концу ключа.

Если ни один из вышеуказанных способов не работают, придется разобрать шуруповерт и извлечь из него шпиндель и редуктор вместе с патроном. Для этого нужно зажать его в тесках и открутить патрон разводным ключом. На некоторых патронах бывают специальные выточки под ключ, что значительно упрощает этот процесс.

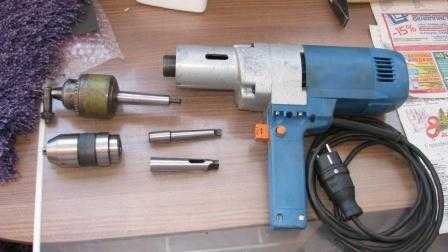

Чтобы снять патрон с шуруповерта на конусе Морзе, нужно выбить его ударами молотка по корпусу.

Эти способы подходят для разбора патрона у всех видов шуруповертов, дрелей и перфораторов. Также рекомендуем посмотреть видео как разобрать патрон шуруповерта.

Уже давно не секрет, что откручивать и закручивать шурупы удобнее и быстрее всего именно шуруповертом.

Любой инструмент имеет свойство изнашиваться и выходить из строя. Особенно это касается подвижных и часто употребляемых деталей. В шуруповерте таковым компонентом считается зажимной патрон. Элемент, который полностью вышел из строя, следует заменить. Но для начала надо понять, как снимается патрон. Для этого нужно немного узнать о технических характеристиках устройства. Чтобы провести ремонтные работы понадобится молоток, отвертка, тиски и некоторые ключи.

Способы крепежа патрона

Патроны чаще всего крепятся к валу такими способами:

1. Посредством конуса Морзе
2. Резьбовым способом
3. При помощи фиксирующего винта

Конус Морзе один из самых легких и практичных методов, который начал использоваться с 19 столетия. Плоскость вала обработана в виде конуса с назначенными параметрами. Аналогичный конус находится в середине патрона. При их объединении происходит оперативное и крепкое соединение составных частей.

Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.

Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Как правило, винт обладает головкой для крестообразной отвертки, а также левой резьбы. Необходимо по максимуму открутить кулачки у патрона, чтобы его увидеть.

Как определить метод крепления на шуруповёрте

Способ крепежа легко узнать, если внимательно осмотреть детали. Патрон разновидности конус Морзе будет иметь следующую надпись: 1-6 В10. Это значит, что в патроне допустимо закрепление насадок с диаметром хвостовика равного 1-6 мм, а В10 – это указатель величины конуса Морзе.

Патрон, зафиксированный при помощи резьбового крепления, имеет маркировки:

1. Метрическая резьба (отечественная продукция) – 1,0-11 М12х1,25
2. Дюймовая резьба (иностранное производство)– 2-13 мм ½-20 UNF

Как снять и поменять патрон + (Видео)

Если вы столкнулись с заменой патрона, первоначально, следует разобраться со способом его крепления. Для проведения процедуры с минимум усилий, специалисты не рекомендуют перегружать шуруповерт в каждодневном применении. Если вы без перерыва работаете инструментом в течение пятнадцати минут, вращающиеся части могут перегреться и крепко зафиксироваться в гнезде. Тогда будет сложнее провести замену. Эксперты рекомендуют проверенные способы снятия патрона, описанные ниже:

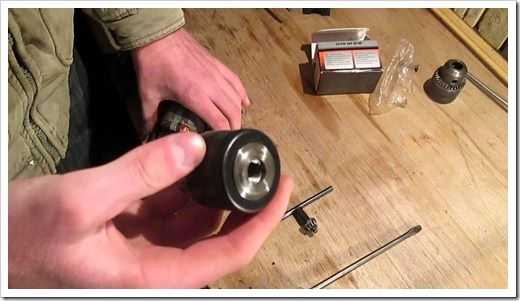

1. Открутить резьбовое крепление посредством шестигранника Г-образной формы, который наверняка найдется у каждого хозяина. Далее следует вставить шестигранник (размер — 10 мм) поместить коротким краем в патрон и плотно сдавить в кулачках. После этого запустить и моментально выключить устройство на малых оборотах, чтобы свободный край слегка ударился об стол, таким образом, резьба ослабнет и можно выкрутить патрон.
2. Если патрон держится на резьбе с фиксирующим винтом, тогда:
   • Открутить винт с левой резьбой по направленности часовой стрелки.
   • Затем вставить шестигранник в кулачки, и быстрым движением руки либо молотка провернуть свободный край против часового хода. Теперь можно откручивать патрон.
3. Если оба метода не сработали:
   • Достаем из открытого корпуса вал, на котором расположен редуктор и патрон. Для изъятия патрона нужно воспользоваться трубным ключом.
4. Чтобы снять и поменять патрон с конусом Морзе нужно иметь при себе молоток, которым хвостовик будет освобождаться из гнезда корпуса.

Снятие патрона: Шуруповерт Макита + (Видео)

Обычно электроинструменты бренда Макита оснащены резьбовым креплением со вспомогательной фиксацией посредством винта с левой резьбой.

Следует придерживаться ряда действий:

• Открутить фиксирующий винт (по часовому направлению).
• Активизировать кнопку стопора шпинделя.
• Обвернуть плотной тканью корпус и сдавить в тисках.
• В кулачках стиснуть шестигранник.
• Ударяя молотком по свободной плоскости ключа, патрон прокручивается, а затем убирается с вала.

Снятие патрона: Шуруповерт Бош

Шуруповерты марки bosch, как правило, оборудованы фиксирующим винтом.

• Ключ ставим в кулачки и затягиваем на пару щелчков.
• Инструмент кладется на край стола.
• Надавливая на кнопку стопора, снимаем фиксатор патрона на валу.
• Патрон снимается против часового хода.

Все действия требуют особого внимания и последовательности при разборке/сборке.

Получив теоретические знания о видах патронов, вам будет проще самостоятельно произвести ремонт шуруповерта Интерскол, Хитачи, а также других производителей.

(1 оценок, среднее: 5,00 из 5)

В нашей стране шуроповерты, как бытовой и производственный инструмент появились не так давно. Впервые их стали использовать в космической промышленности, а затем шуроповертам нашли применение и в обычной человеческой жизни.

Среди основных деталей этого оборудования можно выделить механизм, состоящий из цилиндра полой формы, регулировочной гильзы и прижимных кулачков. Этот механизм получил название — патрон.

патрон в разобранном виде

Это важно!Присоединение патрона осуществляется с помощью резьбы на валу инструмента, и ответной резьбы в патроне или конуса на тех же частях.

Виды патронов

Сегодня в продажу поставляются два основных вида патронов:

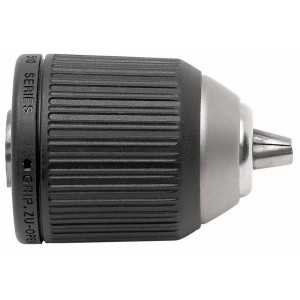

Быстрозажимные патроны имеют еще одну классификацию:

Этот вид детали можно затянуть или открутить двумя руками, потому что одна муфта придерживается, а другая проворачивается при снятии оснастки.

двух муфтовый патрон

Работа с этим изделием предусматривает те же действия, только выполняются они одной рукой. Это возможно благодаря тому, что в конструкции таких изделий предусмотрена автоматическая блокировка вала при снятии оснастки.

Это важно!Быстрозажимные патроны характеризуются тем, что с их помощью можно вставлять любые приспособления для работы с инструментом и при этом нет необходимости использовать дополнительный инструмент, например, ключ.

Изготавливаются такие патроны из двух видов материала:

Использование пластмассового изделия – хорошая возможность уменьшить вес используемого оборудования, но этот материал не является достаточно надежным и не обладает устойчивостью к ударным нагрузкам. Быстрозажимные патроны могут использоваться как для выполнения бытовых, так и профессиональных задач.

Кулачковые патроны обладают большей надежностью, прочностью и способны выдержать большую ударную нагрузку. не маловажно для шуруповертов с наличием функции удара.

Как можно закрепить патрон

Есть несколько способов, крепления патрона. Среди них выделяются:

• Резьба;
• Конус Морзе;
• Фиксирующий винт как дополнение к выше сказанному;

Одним из самых простых и надежных методов является конус, который стали использовать в 19 веке. Вал специально заточен под параметры конуса, который имеется в патроне. Когда два элемента соединяются, получается прочное соединение.

Видно резьбу на основном валу шуруповерта, на которой крепится патрон

Если рассматривать резьбовое соединение, то весь его смысл состоит в нанесении резьбы на патрон и вал. По технологии, что бы соединить детали достаточно просто накрутить изделие.

Не редко стали использовать и фиксирующий винт, который выступает в качестве дополнительного крепления. Как правило, головка у него выполнена в виде крестовой отвертки, а резьба нарезана влево. Увидеть винт можно, только если раскрутить максимально кулачки патрона.

Достаточно легко определить, какой способ крепления используется на шуруповерте, для этого необходимо просто его осмотреть. Если это конус Морзе, тогда на патроне будет написано примерно так 1-6 В10.

Такая надпись расшифровывается как диаметр хвостовика от 1 до 6 миллиметров, а В10 – размерность конуса, которую можно найти в любом справочнике машиностроителя.

На резьбовом соединении так же ставится маркировка, к примеру, 1,0-11 М12х1,25. М12х1,25 означает метрическую резьбу, а значения 1,0-11 говорят нам о размерности хвостовой части насадок. Если это инструмент зарубежного производителя, надпись будет указана в дюймах.

Как снять патрон

Нет ничего сложного в том, чтобы открутить патрон шуруповерта. для этого понадобится шестигранный ключ на 10

• Ключ зажимается в патроне коротким концом
• Включается шуруповерт на время достаточное чтобы, проворачиваясь, ключ ударил о стол

В результате этого удара патрон должен провернуться по левой резьбе, при помощи которой он крепится к валу.

Это один из способов, но он не единственный.

1. Кулачки патрона необходимо полностью разжать, если на дне патрона будет винт, то это и есть дополнительное крепления к ведущему валу
2. Выворачиваем винт по часовой стрелке
3. Зажимаем шестигранник и пробуем резко провернуть его против часовой стрелки
4. Патрон должен сдвинуться, но если этого не произошло, нужно по концу ключа нанести не сильный удар молотком

Бывает так, что ни один из этих методов, не помогает, тогда единственным выходом остается полностью разобрать инструмент и вытащить из его конструкции шпиндель с патроном и редуктором. Эта конструкция устанавливается в тиски и только после этого патрон снимается, используя ключ.

На некоторых моделях шуруповертов имеются специальные проточки, которые помогают упростить поставленную задачу. К сожалению, для современного инструмента это большая редкость.Проблема с патроном может возникнуть, если сильно перегреть инструмент, поэтому нужно давать отдыхать время от времени шуруповерту.

Принципы выбора нового изделия

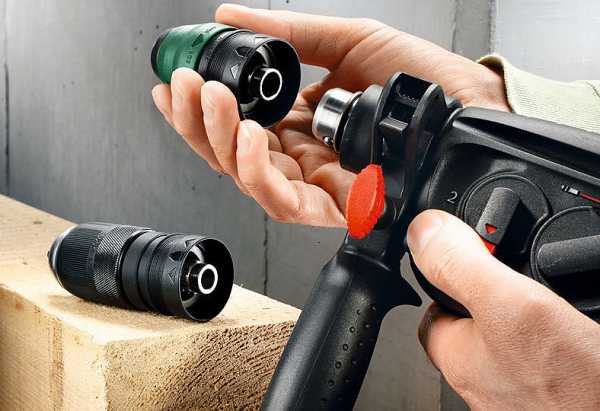

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

Поделиться с друзьями:

Порой может потребоваться замена патрона на шуруповёрте. Нужно отметить, что процедура замены выглядит практически одинаково вне зависимости от производителя, а также от модели устройства.

На сайте http://proton.tools/elektroinstrument/setevye-shurupoverty/ присутствует большое количество шуруповёртов, которые отличаются не только по способу питания (сетевые, аккумуляторные), но и по мощности.

Необходимое оборудование, которое потребуется для демонтажа патрона

Суть заключается в следующем. Существуют долгий и быстрый способ демонтажа патрона. Ниже будет описываться только быстрый, как наиболее часто используемый.

Потребуется следующее оборудование:

• отвёртка;
• шестигранник, который подходит для патрона;
• предмет большой массы (камень, гиря и т.д.).

Стоит отметить, что неаккуратные действия могут повредить устройство. В случае, если демонтаж патрона осуществляется с аккумуляторного шуруповёрта, необходимо зарядить его до максимального уровня.

Сам мастер, который осуществляет замену патрона должен обладать индивидуальными средствами защиты (защитные очки необходимы обязательно).

Описание принципа демонтажа

В самом начале необходимо расширить патрон, чтобы внутрь него смогла без проблем заходить отвёртка. В торце находится стопорный винт. Он имеется практически у каждого шуруповёрта.

Естественно, резьба на нём обратная. То есть, чтобы выкрутить винт потребуется вращать его головку по часовой стрелке. Лишь после того, как стопорный винт был удалён, можно переходить к основной части процедуры демонтажа.

Шестигранный ключ вставляется внутрь патрона и надёжно фиксируется (зажимается). Далее обязательно следует выставить усилие на сверление. Теперь включается реверс обязательно!

На самом деле, по шестиграннику можно ударить и молотком. Но при этом можно повредить устройство. Следовательно, лучше сделать так, чтобы шестигранник сам ударил по чему-то тяжёлому.

Использовать можно всё, что угодно (всё, что обладает достаточным весом). Достаточно одного удара и патрон самостоятельно откручивается с шуруповёрта.

Ниже приводится подробная видеоинструкция по демонтажу патрона с любого шуруповёрта:

• Как почистить сливной бачок унитаза? Коммент. 9

Каждая хозяйка при генеральной уборке дома задумывается, что в очистке нуждается не только пол, стены, зеркала.

Читать »

sovetskyfilm.ru

Как снять и поменять патрон на дрели

Частая эксплуатация дрели, как профессионального, так и бытового назначения, влечет за собой износ некоторых ее деталей. В частности, наблюдается износ патрона, в результате чего возникают такие проблемы, как выпадение сверл, бит, венчиков во время работы. В результате приходится периодически подтягивать затяжку патрона, чтобы не травмироваться во время рабочего процесса. Исправить сложившуюся ситуацию можно с помощью снятия и замены патрона, а вот как — это сделать, узнаем из этого материала.

Содержание статьи:

Зачем нужно снимать патрон

Все дрели, шуруповерты и перфораторы для закрепления рабочих деталей оснащаются патронами, принцип функционирования которых основан на кулачковом механизме. Фиксируются биты, сверла и прочие вспомогательные устройства в патроне посредством зажима их между тремя, а иногда и четырьмя соединяющимися кулачками. Кулачки представляют собой конусообразную конструкцию, которая перемещается только в продольном направлении при повороте регулировочной спецгильзы. Различают два типа патронов:

— ключевые;

— быстрозажимные или ручные.

Ключевые патроны осуществляют фиксирование рабочего инструмента путем применения спецключа, а вот на быстрозажимных дрелях достаточно ручных усилий для закрепления рабочих насадок. В зависимости от качества производства дрели, а также частоты ее использования, зависит срок службы патрона. Изнашиваются кулачки, поэтому патрон не в состоянии фиксировать рабочие насадки. Ремонту кулачки не подлежат, поэтому необходимость снятия патрона заключается в том, чтобы заменить изношенную деталь и тем самым реанимировать дрель.

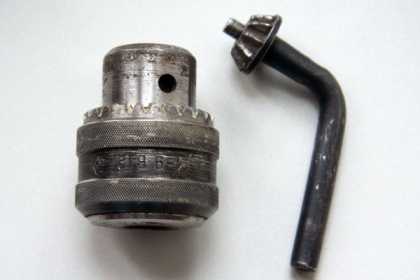

Ключевой патрон на дрель со специальным ключом

Патрон в нечастых случаях извлекается из инструмента тогда, когда в нем заклинивает сверло или бита. Проворачивание патрона относительно вала инструмента является также негативным последствием, устранить которое можно, только если открутить патрон и поменять его на новый. Замене подлежат, как быстрозажимные патроны, в которых кулачки имеют меньший срок службы, так и ключевые, отличающиеся от первых максимальной силой затяжки рабочих насадок. Ударные дрели оснащаются только ключевыми барабанами, так как фиксация рабочего инструмента на них намного надежнее.

Быстрозажимной патрон на дрель

Какой инструмент потребуется

Для проведения работ по демонтажу патрона, его замены, а также для извлечения заклинившего сверла, потребуется убедиться в наличие следующего необходимого инструмента:

1) Тиски и плоскогубцы.

2) Молоток и киянка.

3) Гаечный и трубный ключи.

4) Крестообразная отвертка.

Как видно, такие инструменты имеются у каждого мужчины в гараже, поэтому снять и заменить патрон на дрели можно своими руками.

Извлекаем сверло из заклинившего патрона + (Видео)

Если вы столкнулись с проблемой заклинивания сверла, то не во всех случаях для его извлечения требуется демонтаж патрона. Когда сверло заклинило в патроне, то снять его можно путем применения тисков.

Сверло необходимо зажать в тисках в горизонтальном положении. Корпус дрели также необходимо зафиксировать, чтобы она была неподвижной. По поверхности патрона и гильзе необходимо постучать сначала легонько молотком, а после нанести сильные удары. Удары важно наносить по гильзе в направлении касательной плоскости. Работа молотком продолжается до тех пор, пока сверло не будет освобождено из зацепления с патроном.

Если с помощью молотка не удается высвободить сверло и раскрутить кулачки, тогда можно воспользоваться газовым ключом. Корпус дрели и заклинившее сверло фиксируется в тисках, а газовым или трубным ключом осуществляется проворачивание патрона в направлении хода часовой стрелки. Можно также воспользоваться и двумя трубными ключами, осуществив одним инструментом зажатие вала дрели, а вторым пытаться прокрутить зажимной элемент.

Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели с помощью следующих способов:

— резьбовое соединение;

— конусное соединение.

В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

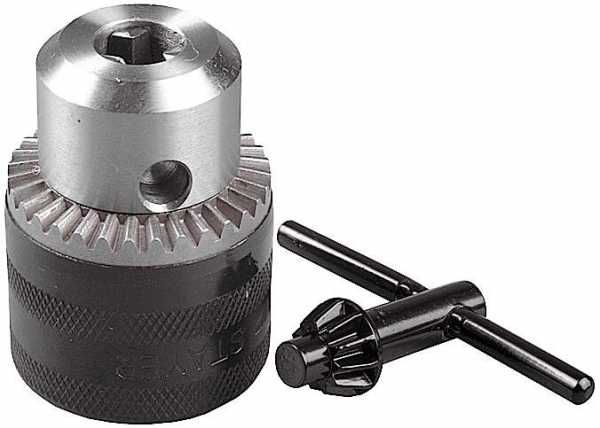

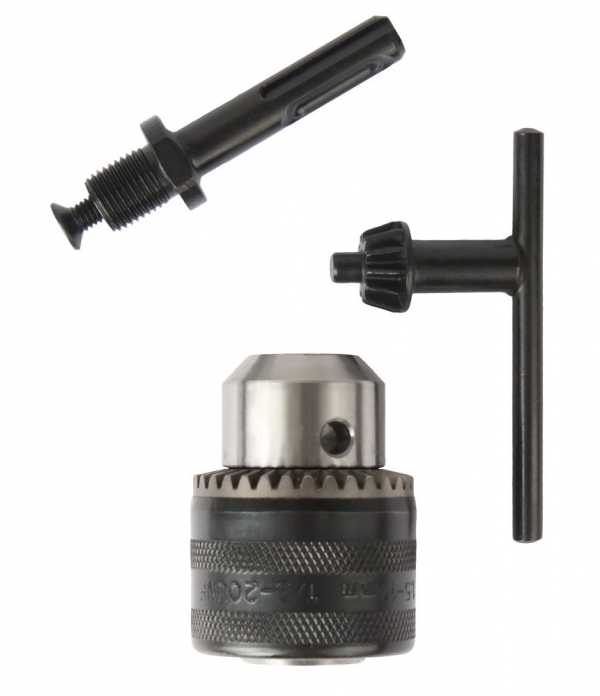

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

«1,5-15 М13х1,2»

Обозначает аббревиатура следующее:

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..

Ключевой патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента. Конусное соединение имеет следующий вид, представленный на фото ниже.

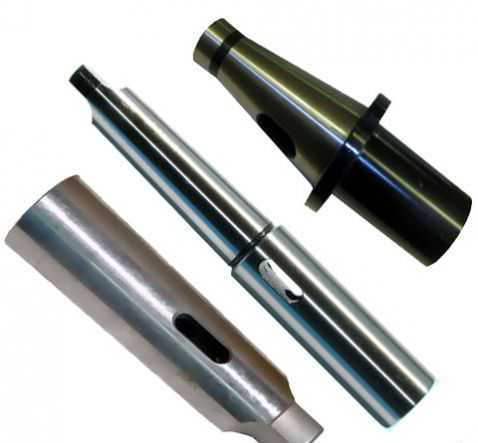

Конусные соединители для патронов

Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.

Выясняем способ закрепления патрона

Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.

Снимаем патроны при различных их соединениях + (Видео)

Чтобы снять патрон, который закреплен резьбовым соединением на инструменте, необходимо выполнить следующие действия:

1) Внутри патрона имеется винт, располагающийся посередине устройства. Этот винт имеет левую резьбу.

2) Для выкручивания винта потребуется воспользоваться отверткой с крестообразным наконечником.

3) Отвинчивать его необходимо в сторону хода часовой стрелки, то есть в левую.

4) После откручивания винта, которого на некоторых моделях дрелей может и не быть, необходимо провести вывинчивание агрегата, служащего для фиксации рабочего элемента. Отвинчивание осуществляется при вращении агрегата в правую сторону.

Чтобы снимать патрон было удобно, дрель рекомендуется зажимать в тиски. Если не получается провести отвинчивание вручную, то можно воспользоваться трубным ключом или молотком, выполняя процедуры, описанные в разделе о снятии заклинившего сверла.

Такие популярные производители электроинструмента, как «Интерскол» и «Макита» имеют аналогичную конструкцию закрепления патронов на дрелях и шуруповертах. Поэтому все, что понадобится для того, чтобы раскрутить патрон — это определить тип соединения и после этого использовать тот или иной способ, как снять патрон.

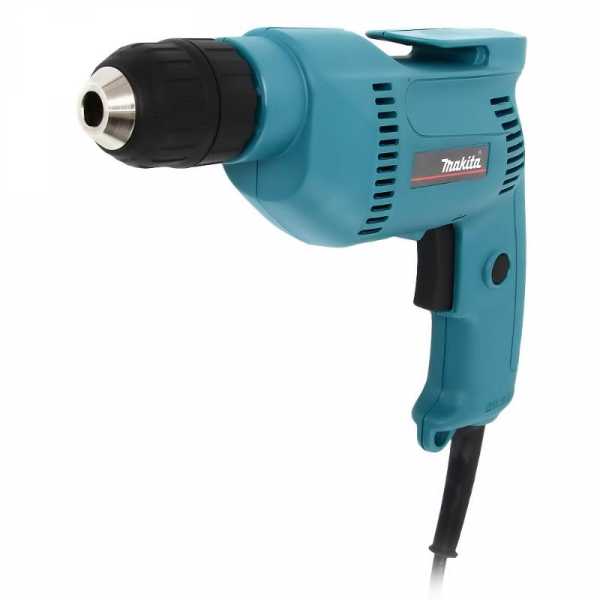

Дрель «Makita» с быстрозажимным патроном и резьбовым соединением

Для снятия патрона с конусным соединением зачастую проблем не возникает вовсе. Наиболее простейшим способом является возможность проведения работ, используя молоток. С его помощью осуществляется выбивание конструктивного элемента из зацепления. Дрель необходимо при этом закрепить в тисках, чтобы патрон смотрел вниз. После этого наносятся удары по тыльной части патрона, осуществляя тем самым его демонтаж.

Дрель с различными конусами для закрепления патрона

Надеваем новый патрон + (Видео)

После того, как был произведен демонтаж патрона, его необходимо сменить на новый. Для этого выполняются следующие действия:

1) Для резьбового соединения патрона:

— производится накручивание нового патрона на вал винта в направлении движения часовой стрелки;

— осуществляется закручивание винта в направлении вращения против часовой стрелки.

Рекомендуется перед установкой барабана смазать резьбовые соединения.

2) Для конусного соединения:

— закрепить дрель в тисках;

— насадить патрон на вал;

— с помощью молотка и киянки произвести установку детали на место.

Итак, для снятия патрона с любой дрели необходимо знать порядок действий и уметь различать конструктивные особенности соединений. Единственный недостаток всех этих процедур — это необходимость замены патрона новым, ведь изношенные детали, уже не подлежат ремонту.

instrument-blog.ru

Как снять патрон с шуруповерта: конус Морзе и резьба

Оглавление: [скрыть]

• Устройство патрона
• Способы крепления патрона
• Способы снятия патрона
• Как выбрать новый патрон
• Как пользоваться шуруповертом

В магазинах строительных товаров появился инструмент, который совсем недавно применялся только в условиях открытого космоса для выполнения различных ремонтных работ и монтажа конструкций. Затем его стали использовать на предприятиях.

Шуруповерт является одним из наиболее востребованных инструментов в хозяйстве.

И вот теперь он появился в наших руках. Это устройство — шуруповерт. Состоит он из нескольких узлов и деталей, среди них не последнее место занимает устройство для закрепления рабочих бит — патрон. Как снять патрон с шуруповерта, если он перестал выполнять свои функции? Перед многими потребителями рано или поздно возникает такой вопрос.

Устройство патрона

Схема патрона шуруповерта.

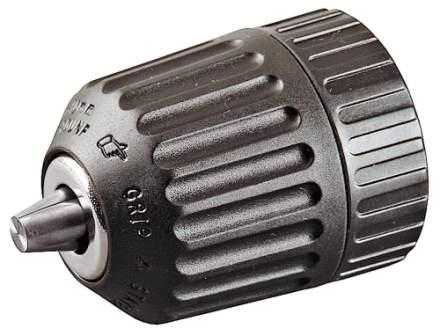

Патрон обычно похож на полый металлический цилиндр, оснащенный специальным кольцом и регулировочной гильзой. Внутри него расположены кулачки для фиксации рабочих насадок. Патрон насаживается на вал шуруповерта. Для этого внутри него имеется конусная поверхность или резьба. Верхняя часть этого узла предназначена непосредственно для крепления насадок. Иногда возникает ситуация, когда в силу различных причин приходится снимать патрон. А как снять его — не сказано ни в одном руководстве по использованию шуруповерта.

Вернуться к оглавлению

Способы крепления патрона

Патроны могут иметь некоторые отличия друг от друга. Крепиться они к валу шуруповерта могут следующими способами:

• с помощью конуса Морзе;
• резьбовым методом;
• посредством фиксирующего винта.

Виды патронов для шуруповерта.

Конус Морзе — это очень простой и надежный способ, который используется еще с XIX века. Поверхность вала обработана под конус с определенными параметрами. Такой же конус выполнен внутри патрона. При их совмещении происходит быстрое и прочное крепление деталей.

При резьбовом методе внутри патрона выполнена резьба. Такая же резьба нарезана на конце рабочего вала инструмента. Патрон просто наворачивается по этой резьбе.

Фиксирующий винт может использоваться для дополнительного крепления завинчивающегося патрона на валу. Винт обычно имеет головку под крестовую отвертку и левую резьбу. Чтобы его увидеть, нужно максимально раскрутить кулачки патрона.

Способ крепления можно узнать путем внимательного осмотра деталей. На патроне с конусом Морзе будет примерно такая надпись: 1-6 В10. Она означает, что в патроне можно закреплять насадки с диаметром хвостовика 1-6 мм, В10 — обозначение размера конуса Морзе.

Резьбовое соединение может иметь такую маркировку: 1,0-11 М12х1,25. Цифры 1,0-11 показывают диаметр хвостовика насадок, М12х1,25 — размер метрической резьбы. В моделях зарубежных производителей используется резьба дюймовая. Она обозначается так: 2-13 мм ½-20 UNF.

Вернуться к оглавлению

Способы снятия патрона

При снятии патрона с шуруповерта Вам понадобится шестигранный ключ.

Снять патрон с шуруповерта часто помогает смекалка. Сделать это можно так:

1. Нужно взять шестигранный ключ размером примерно 10 мм.
2. Короткий конец ключа зажать в патроне.
3. На несколько секунд включить шуруповерт, чтобы зажатый в патроне ключ свободным концом ударил о стол или верстак.
4. Демонтировать патрон вращением ключа. Он теперь должен легко сойти по резьбе.

Есть другой способ, который часто используют мастера:

1. Нужно полностью разжать внутренние кулачки патрона.
2. Внутри можно увидеть винт с левой резьбой.
3. Вывернуть этот винт по часовой стрелке.
4. Зажать шестигранник в патроне.
5. Попробовать резко повернуть его против часовой стрелки.
6. Если патрон не снимается, можно резко ударить молотком по концу шестигранного ключа.

Если эти способы не помогают, шуруповерт придется разобрать и вынуть из него шпиндель вместе с редуктором и патроном. Все это нужно зажать в тисках и отвернуть патрон с помощью трубного ключа. Иногда на патроне могут быть специальные выточки под гаечный ключ. Они очень упрощают выполнение задачи. Но случается это крайне редко.

Патрон на конусе Морзе снимается способом его выбивания ударами молотка по корпусу. Все эти способы применимы и для любого типа шуруповертов и электродрелей.

Ситуации с трудностями съема патрона лучше заблаговременно предупредить. Для этого нужно не перегружать инструмент. Через каждые 15 минут работы давать ему отдых до тех пор, пока температура корпуса не снизится до уровня температуры окружающего воздуха.

Вернуться к оглавлению

Как выбрать новый патрон

При выборе патрона для шуруповерта следует помнить, что они бывают разных видов.

Итак, патрон снят. Теперь нужно выбрать на его место другой. Эти устройства бывают разного типа:

• ключевой патрон, в котором бита зажимается при помощи ключа;
• бесключевой быстрозажимной патрон.

В ключевом устройстве рабочая бита может устанавливаться и крепиться более надежно. Но и бесключевые патроны обеспечивают достаточную фиксацию. Замена сверла или биты происходит очень быстро. Отсутствие зубцов на патроне обеспечивает безопасность работы. Какой же вариант выбрать для собственного инструмента?

Если при выполнении работы приходится часто менять биты, лучшим выбором будет быстрозажимной патрон. Для крепления и фиксации сверла большого диаметра более подойдет ключевой патрон.

Далее нужно правильно выбрать резьбу. Ее размер обычно написан на патроне. То же касается и выбора конуса. В любом случае старый патрон можно принести в магазин, где специалисты помогут сделать правильный выбор. ГОСТ 9953-82 предусматривает 9 различных типоразмеров конуса Морзе:

• В7;
• В10;
• В12;
• В16;
• В18;
• В22;
• В24;
• В32;
• В45.

Чем больше значение числа, тем больше конус.

На изделиях зарубежного производства используется дюймовая резьба. Маркировка ее примерно такая: 2-13 мм ½-20 UNF. 2-13 — это диаметр бит в мм, ½ — диаметр в дюймах нарезанной резьбы, 20 — количество ниток на каждом дюйме. Патроны с конусом Морзе и с резьбой могут быть как ключевые, так и быстрозажимные.

Вернуться к оглавлению

Как пользоваться шуруповертом

Чтобы инструмент служил долго и надежно, нужно правильно им пользоваться. Общие правила таковы:

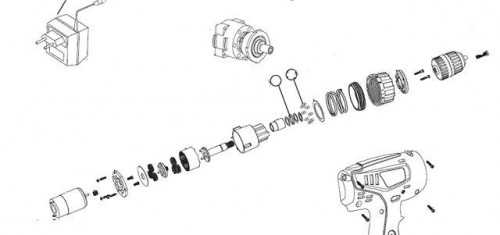

Схема устройства шуруповерта.

1. Нужно беречь инструмент от попадания в него влаги.
2. Шуруповерт нужно предварительно отрегулировать.
3. Для различных задач нужно заблаговременно перестроить устройство.
4. При замене бит рекомендуется отключать аккумулятор.
5. Хранить оборудование следует в сухом месте.
6. При длительных простоях следует иногда включать приспособление, чтобы частично разрядить аккумуляторы.
7. Опытные мастера советуют иметь 2-3 аккумулятора.

Попадание влаги внутрь инструмента может вывести его из строя. При регулировке выставляется скорость вращения вала и другие параметры. Делается это с помощью специальных переключателей. Меняя рабочие насадки (сверла, биты), лучше отключить батарею питания. Это убережет от случайного включения инструмента. После разрядки аккумуляторов их нужно снова зарядить.

Для правильной работы нужно иметь набор насадок. Он может быть большим и маленьким. Желательно, чтобы в его состав входили:

1. Насадки крестовые разных размеров.
2. Биты шестигранные.
3. Биты для вкручивания гаек и болтов.
4. Шлицевые биты.
5. Трехгранные биты.
6. Насадки для выполнения работ с гипсокартоном.

Крестовые насадки используются при работе с саморезами. Шестигранники — при вкручивании и откручивании винтов, имеющих шестигранную выемку в шляпке. Для работы с различной бытовой техникой нужны биты-звездочки. Шлицевые насадки предназначены для обычных винтов. Насадки для работы с гипсокартоном имеют специальные ограничители, не дающие испортить поверхность отделочного материала.

Шуруповерт все чаще появляется в арсенале домашнего мастера.

Это отличный инструмент для работы, связанной с вворачиванием винтов, гаек, шурупов и саморезов.

Он позволяет экономить много сил, энергии и времени. Но иногда требуется в силу различных причин менять патрон этого приспособления. Сделать это не всегда удается быстро и просто. Ни в каких инструкциях ничего не сказано о том, как это нужно делать правильно. Теперь, прочитав советы и рекомендации, сделать это сможет в домашних условиях каждый.

moiinstrumenty.ru

Смотрите также

•
  Шуруповерт интерскол да 10 12 м2
•
  Шуруповерт интерскол да 10 14 4м2
•
  Схема зарядки для шуруповерта интерскол 18в
•
  Шуруповерт сетевой интерскол дш 10 260э2
•
  Аккумулятор для шуруповерта интерскол да 18эр
•
  Шуруповерт интерскол дш 10 260э2 отзывы
•
  Шуруповерт интерскол производитель страна
•
  Как заряжать шуруповерт интерскол
•
  Ремонт зарядки шуруповерта интерскол
•
  Зарядное устройство интерскол шуруповерт
•
  Двигатель для шуруповерта интерскол
