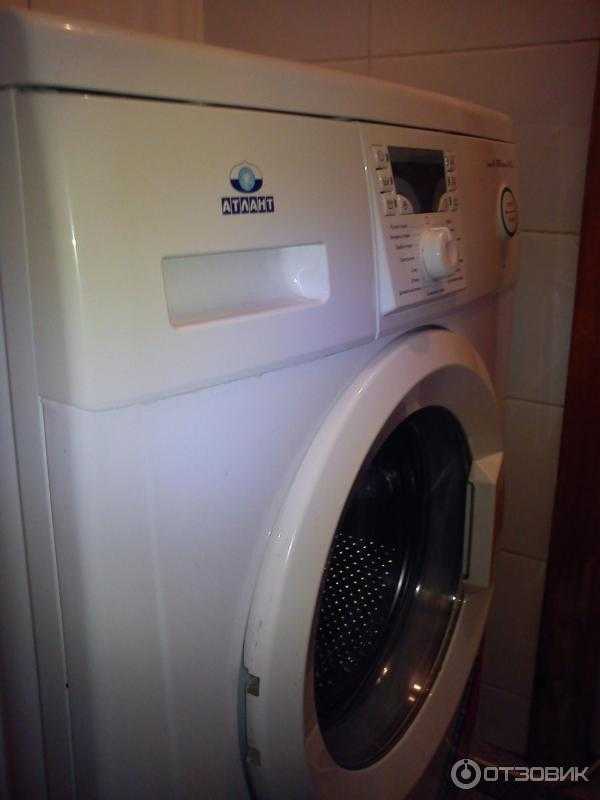

Стиральная машина ATLANT (Атлант) 45У124 – инструкция по эксплуатации на русском
Вы можете бесплатно скачать руководство по эксплуатации стиральной машины ATLANT (Атлант) 45У124 на русском языке по ссылке ниже или просмотреть инструкцию в браузере.
Если у вас возникли дополнительные вопросы по использованию или ремонту стиральной машины ATLANT (Атлант) 45У124, вы можете их задать в комментариях внизу страницы и по ссылке — Спросить или в разделе Вопрос-Ответ.
Скачать инструкцию к стиральной машине ATLANT (Атлант) 45У124 (3,65 МБ)
Характеристики модели
- Характеристики модели
Установка
отдельно стоящая, съемная крышка для встраивания
Тип загрузки
фронтальная
Габариты (ШxГxВ)
—
Максимальная загрузка белья
4.5 кг
Управление
электронное (интеллектуальное)
Тип сушки
—
Дисплей
есть цифровой
Цвет
белый
Вес
61 кг
Пузырьковая стирка
—
Прямой привод
—
Класс энергопотребления
A
Защита от протечек воды
частичная (корпус)
Материал бака
пластик
Ремонт машинок ATLANT (Атлант) 45У124
Сеть сервисных центров «РемБытТех» выполняет ремонт стиральных машин ATLANT (Атлант) 45У124 на дому.
Наши бригады мастеров распределены по всем районам Москвы и некоторым городам ближнего Подмосковья. Даже проживая в области вам не придется долго дожидаться специалиста и переплачивать за км от МКАД. Мастер «РемБытТех» приедет к вам уже в течение суток после вашего обращения и отремонтирует неисправную стиральную машину с гарантией до 2 лет в зависимости от типа поломки.
Популярные вопросы
- какие подшибники стоят на машинке атлант 50с82 с загрузкой 5 кг
- Добрый день! Подскажите, какие подшипники и сальник идут для стиральной машины Атлант 50У82 ??? Благодарю за ответ.
- Добрый день! Подскажите, какие подшипники и сальник идут для стиральной машины Атлант 50У102 ??? Благодарю за ответ.
- Скажите пожалуйста какие подшипники и сальники идут стиральную машинку Атлант 50C102.
Перейти в вопрос-ответ Перейти в раздел
Оцени:
(в среднем 3,9 на основе 16 голосов)
Atlant 45у124 — инструкция и характеристики к стиральной
Ищите инструкцию стиральной машины атлант 45у124? Мы сохранили все русские инструкции на нужном вам языке и вы можете прочитать их прямо на этой странице или скачать себе и распечатать необходимую страницу.
В комментариях вы можете задать свой вопрос мастеру, или поделиться решением своей проблемы с другими читателями нашего портала.
Подробная инструкция стиральной машины марки Атлант поможет вам решить вопросы с техническими характеристиками этой машины, какое количество белья можно загружать в эту стиральную машину, сколько и куда сыпать порошок для стирки, а также установки и подключение, а также как пользоваться модулем управления стиральной машины
Скачать (PDF, 2.62MB)
Также мы сделали ссылку для вас, по которой вы бесплатно можете себе скачать на компьютер эту инструкцию для фронтальной стиральной машины инструкция
Если вы будете придерживаться рекомендаций из данной статьи по использованию стиральной машины, то непременно увеличите срок её эксплуатации, а также получите удовольствие от стирки и использования этой домашней помощницы!
Видео обзор и ремонта стиральной машины атлант 45у124
Все тонкости» src=»https://www.youtube.com/embed/RjZm34uc2nY?start=24&feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> ТОП магазинов стиральных машин и бытовой техники:
- mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
- holodilnik.ru – Недорогой магазин бытовой техники.
- techport.ru — выгодный современный интернет магазин бытовой техники
- citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
- ru.
Рейтинг
( Пока оценок нет )
0 1 305 просмотров
Роман Митяев/ автор статьи
Здравствуйте, я Роман, мастер стиральных машин с опытом более 13 лет! Веду этот сайт, Делюсь опытом и помогаю советом. Если сайт был полезен, ваша лучшая благодарность ваш опыт в комментарии!
Понравилась статья? Поделиться с друзьями:
подбор запчастей и разборка машины своими руками. Как снять барабан? Ремонт помпы и нагревательного элемента
- Конструктивные особенности стиральных машин АТЛАНТ
- Причины поломок
- Диагностика
- Необходимые инструменты и запасные части
- Разборка
- Типичные неисправности и способы их устранения
- Советы по ремонту
Стиральные машины АТЛАНТ хорошо зарекомендовали себя на всем постсоветском пространстве.
Техника этого производителя славится своей надежностью и долговечностью, но даже у самых надежных изделий когда-нибудь случаются поломки. В этой статье мы разберем, как отремонтировать стиральную машину АТЛАНТ своими руками.
Конструктивные особенности стиральных машин АТЛАНТ
Современные стиральные машины АТЛАНТ оснащены 2-мя типами дисплеев, а именно сегментными или жидкокристаллическими вариантами. Самым простым сегментным дисплеем комплектуются следующие модели стиральных машин:
- СМА 35М102;
- СМА 45Х82;
- СМА 45У102;
- СМА 50C82;
- СМА 50С102.
Такой функциональный элемент имеет несколько режимов оповещения. Поочередно может показывать уровень нагрева воды, скорость вращения барабана при отжиме, время до окончания стирки и выполняемую в данный момент операцию. Дополнительные параметры стирки регулируются кнопками с индикацией, они также отображаются на экране .
.. Стиральные аппараты описываемого производителя с сегментным экраном имеют разницу в скорости вращения барабана при отжиме белья, которая составляет 800 -1000 об/мин.
Глубина кузова может быть 328, 400, 493 мм и максимальная весовая нагрузка 3,5, 4,5, 5 кг.
ЖК-монитор комплектуется 2 моделями:
- SMA 45U124;
- СМА 50С124.
На этом экране отображается вся необходимая информация, а именно:
- температура воды;
- количество оборотов при отжиме;
- работа дополнительных параметров;
- время до окончания стирки;
- режим работы в данный момент.
В настройках можно выбрать один из представленных языков (русский, английский, немецкий или украинский). Необходимые параметры стирки устанавливаются с помощью поворотной ручки. Рядом с ним находятся кнопки, используемые для включения и выключения машины, сохранения заданных параметров или изменения существующих настроек.
Одним из полезных дополнений машин с ЖК-монитором является наличие шланга для залива воды герметичный. Если вода вытекает, стирка останавливается. Для жителей многоквартирных домов это необходимое дополнение.
Модели с ЖК-монитором имеют более высокую скорость вращения барабана при отжиме, тахометр настроен на 1200 об/мин. Глубина машины достигает 400 и 493 мм. При этом максимальная загрузка белья составляет 4,5 и 5 кг. В устройстве описываемых стиральных машин используются разработки, позволяющие добиться максимально возможных результатов от стирки и отжима. Электрооборудование компании АТЛАНТ способно работать без перебоев при скачках напряжения в диапазоне от 170 до 255 В.
Для удобства загрузки белья инженеры предусмотрели конструкцию петли с возможностью открывания дверь на 180 градусов, в этом случае она не мешает загружать в машину крупногабаритные предметы.
Причины поломок
Какой бы надежной и долговечной ни была техника, она все же не вечна, имеет свой срок службы, который зависит не только от заложенного производителем запаса прочности, но и от условий эксплуатации данного изделия.
Рассмотрим самые распространенные поломки и их причины.
Прогар ТЭНов
Чаще всего это происходит из-за образования толстого слоя накипи. Чтобы предотвратить такую проблему вы можете установить систему фильтрации, которая снизит жесткость воды, тем самым сведя к минимуму образование накипи.
Отказ терморегулятора
Второй причиной такой неисправности будет отказ терморегулятора. Задача этого датчика следить за температурой воды и вовремя включать и выключать ТЭН, и если он неисправен. Нет команды на отключение, в данном случае ТЭН перегревается. От такой поломки никто не застрахован, полностью избежать ее не получится, можно только минимизировать вероятность ее возникновения. Для этого достаточно при стирке установить среднюю температуру или немного ниже средней. Таким образом, даже при выходе из строя датчика ТЭН не сгорит.
Напряжение сети
Еще такая поломка может произойти из-за напряжения в сети ниже критической отметки, установленной производителем.
При снижении напряжения увеличивается сила тока, что приводит к перегоранию сердечника в силовом элементе. Решением этой проблемы станет установка стабилизатора напряжения.
Поломка подшипника
Следующей распространенной неисправностью является выход из строя подшипника. Причин такой неисправности может быть несколько: перегрузка вещей при стирке, неравномерная установка машины на горизонтальной плоскости (это приводит к сильной вибрации при отжиме), попадание воды через негерметичный сальник в сами подшипники или износ механизм. Решением проблемы будет только замена подшипников на крестовине, а профилактика — соблюдение инструкции.
Диагностика
Если вы решили ремонтировать стиральную машину своими руками, то перед ремонтом нужно точно понять что не работает и куда нужно лезть … Перед заменой интересующей вас детали в, вам нужно сделать диагностику. В этом случае визуальный осмотр является лучшей диагностикой.
Явная проблема видна невооруженным глазом. Подгоревшие контакты, трещины на корпусе, места окисления контактов — все это говорит о том, что искомая неисправность находится именно в этом месте.
Стиральные машины АТЛАНТ оснащены возможностью самодиагностики.
На моделях с ЖК-дисплеем код неисправности отображается сразу, а на устройствах с сегментным экраном код неисправности записывается в виде числового кода. Для расшифровки такого кода потребуется воспользоваться таблицей неисправностей, которая находится в инструкции по эксплуатации.
Необходимые инструменты и запасные части
Для ремонта стиральной машины необходим минимальный набор инструментов, который можно найти практически в каждом доме, а именно:
- плоская и крестовая отвертки;
- набор рожковых ключей;
- набор торцевых головок;
- плоскогубцы;
- молоток.
Помимо самих инструментов вам потребуются необходимые запасные части.
Выбирая необходимый ремкомплект, не пытайтесь сэкономить на качестве, иначе необходимость повторного ремонта не заставит себя долго ждать. Все сменные элементы можно приобрести в специализированных магазинах.Разборка
Для проведения ремонтных работ необходим доступ к узлам. Для этого нужно разобрать стиральную машину. Если у вас недостаточно опыта в этом деле, то, чтобы не запутаться, желательно сфотографировать или записать свои действия. В дальнейшем это сэкономит массу времени на сборку и позволит избежать неправильного подключения. Прежде чем приступить к ремонтным работам, необходимо отключить бытовой прибор от электросети. Когда машина отключена от воды и электропитания, можно приступать к разборке. Схема этого процесса выглядит так.
- Первым шагом является снятие верхней крышки. Крепится 2-мя саморезами с обратной стороны. После их откручивания нужно немного потянуть вверх и на себя, после снятия убрать в сторону.
- Затем снимите лоток для стирального порошка. Под ним винты, на которых крепится бункер, их нужно открутить.
- Теперь можно демонтировать переднюю панель.
- Отвинтите поперечные распорки.
- Внутри корпуса справа находится блок управления, который нужно снять, не забыв отсоединить от него шланг.
- Теперь нужно открутить бетонный груз от верха бака … Он крепится длинным болтом, проходящим через весь груз.
- Бункер теперь можно полностью разобрать и снять с корпуса … Для этого необходимо отсоединить от него все патрубки, которые крепятся с помощью самозажимных хомутов.
- После снятия внешнего хомута на манжете люка, нужно заправить уплотнительную резинку внутрь корпуса.
- Дальнейшая работа без снятия задней панели невозможна, поэтому снимите панель.
- Следующим этапом расследования будет демонтаж навесной электрической части — нагревательного элемента и датчика температуры. Вы можете избежать ошибок подключения при сборке, пометив провода или сфотографировав их.
- Далее можно приступить к снятию самого двигателя, предварительно сняв приводной ремень. Процесс снятия двигателя не сложный. Он закреплен болтами, а проводка собрана в единую клемму, которая просто разъединяется.
- Теперь необходимо ослабить хомуты шланга, подходящие к насосу.
- Амортизаторы можно открутить, или не откручивать, шток сам выйдет из бака при снятии.
Вы можете избежать ошибок подключения при сборке, пометив провода или сфотографировав их.Когда все снято с кузова, нужно убедиться, что бак удерживается в основании кузова только пружинами. Теперь ничто не мешает снять эту деталь с корпуса. Чтобы разобрать сам бак, потребуется открутить все болты по периметру, всего их 20.
Типичные неисправности и способы их устранения
Бывают случаи, когда стиральная машина не включается. Если при нажатии кнопки питания ничего не происходит, проверьте, вставлен ли шнур питания в розетку.
Если вилка включена, а машинка все равно не включается, нужно выяснить, есть ли питание в розетке. Когда вилка включена в исправную розетку, то варианты причины такой поломки будут следующие:
- неисправность самой вилки — нужно ее разобрать и проверить состояние контактов ;
- обрыв провода — для обнаружения и устранения такой проблемы потребуется прозвонить провод;
- неисправность в электропроводке автомата — для этого снимите верхнюю крышку и проверьте состояние клемм.
Возможно, дисплей загорается, но машина не запускается. Тогда неисправности могут быть следующие:
- неисправность выбора режимов;
- неплотное закрытие двери, не закрывается замок — также необходимо проверить уплотнительную резинку вокруг;
- В машину не подается вода — проверьте, не перекрыт ли кран подачи.
Еще одна проблема — не подается вода в барабан стиральной машины.
Сначала проверьте, открыт ли кран подачи. Далее необходимо убедиться, что шланг подачи воды не пережат и не забит. При необходимости снимите и промойте его. После снятия шланга посмотрите состояние фильтра — возможно он забит, в этом случае необходимо его прочистить:
- перекрыть кран подачи воды;
- отсоединить шланг;
- снять фильтр с посадочного места;
- промыть фильтр и собрать все в обратном порядке.
В случае выхода из строя самого клапана его необходимо заменить на новый. Вы можете сделать это сами. Для этого нужно всего лишь открутить 2 самореза и снять шланг. Иногда в машинках АТЛАНТ плохо отжимается белье. Когда достаешь вещи из барабана, понимаешь, что они слишком влажные. Это может означать, что двигатель вышел из строя или на нем окислились контакты … Пробой цепи управления также может стать причиной такой неисправности.
Бывает, что вода из бака не сливается.
Причиной такой неисправности может быть сливной насос или «помпа». Может не работать, на него может не поступать питание из-за сломанной платы управления или засорившегося годами сливного шланга. Пользователь может испугаться, если машина сильно вибрирует при отжиме, прыгает, издает скрипящие звуки. Все это указывает на необходимость замены подшипников барабана.
При установке любой температуры может течь только холодная вода. Такая проблема кроется в ТЭНе — не работает и не греет воду. Решением этой проблемы может быть только замена ТЭНа на новый. В некоторых случаях такая неисправность может быть вызвана неисправностью датчика температуры или контроллера, отвечающего за нагрев воды.
Бывает и в пишущей машинке течь. Сначала нужно определить место, откуда течет вода. Это может быть шланг подачи жидкости с порошком в бак. В данном случае течь возникла из-за того, что за годы внутри шланга скопились большие отложения порошка – его нужно просто заменить.
Возможна течь снизу машины в районе люка с фильтром. Это может указывать на то, что резинка ослаблена или порвалась.
Некорректная работа датчика уровня воды (реле давления) может наблюдаться при наборе или сливе воды.
Его задача — информировать модуль управления об уровне жидкости для остановки, запуска набора или слива. Если датчик не сообщает о количестве воды перед сливом, то машина не может запустить отжим. В этом случае датчик необходимо заменить.
Часто владельцы стиральных машин сталкиваются с тем, что в технике засорился фильтр для слива воды. Со временем в фильтрующем элементе слива воды скапливается большое количество грязи, и вода просто перестает уходить. Это может привести к полной остановке машины. Процедура решения проблемы очень проста, с ней справится каждый. Необходимо:
- открутить специальный держатель фильтра в нижней части машины;
- очистите и промойте фильтр и установите его на место.
В этом случае при сливе насос не будет испытывать затруднений в работе и будет работать намного дольше без поломок.
Советы по ремонту
Выбирая новые детали для ремонта стиральной машины, убедитесь в их качестве и соответствии модели вашей техники. Детали неизвестного происхождения могут привести к повторному ремонту. Перед установкой новой детали осмотрите ее посадочное место — на нем не должно быть грязи и известковых отложений … Если таковые имеются, то их необходимо удалить, чтобы новая деталь прилегала как можно плотнее. Это позволит избежать перекосов и некорректной работы.
Ремонт стиральных машин АТЛАНТ представлен в видео ниже.
