Устройство стиральной машины: конструкция и работа

В стиральной машине одной из главных составляющих считается кирпич. Форма и количество различаются в моделях, но сохраняется смысл. Без кирпича стиральная машина начнет скакать и выделывать кульбиты, а срок службы сильно снизится. Каждый мастер в курсе, что для замены подшипников кирпичи полагается снять. Устройство стиральной машины весьма любопытное.

Внутренности стиральной машины

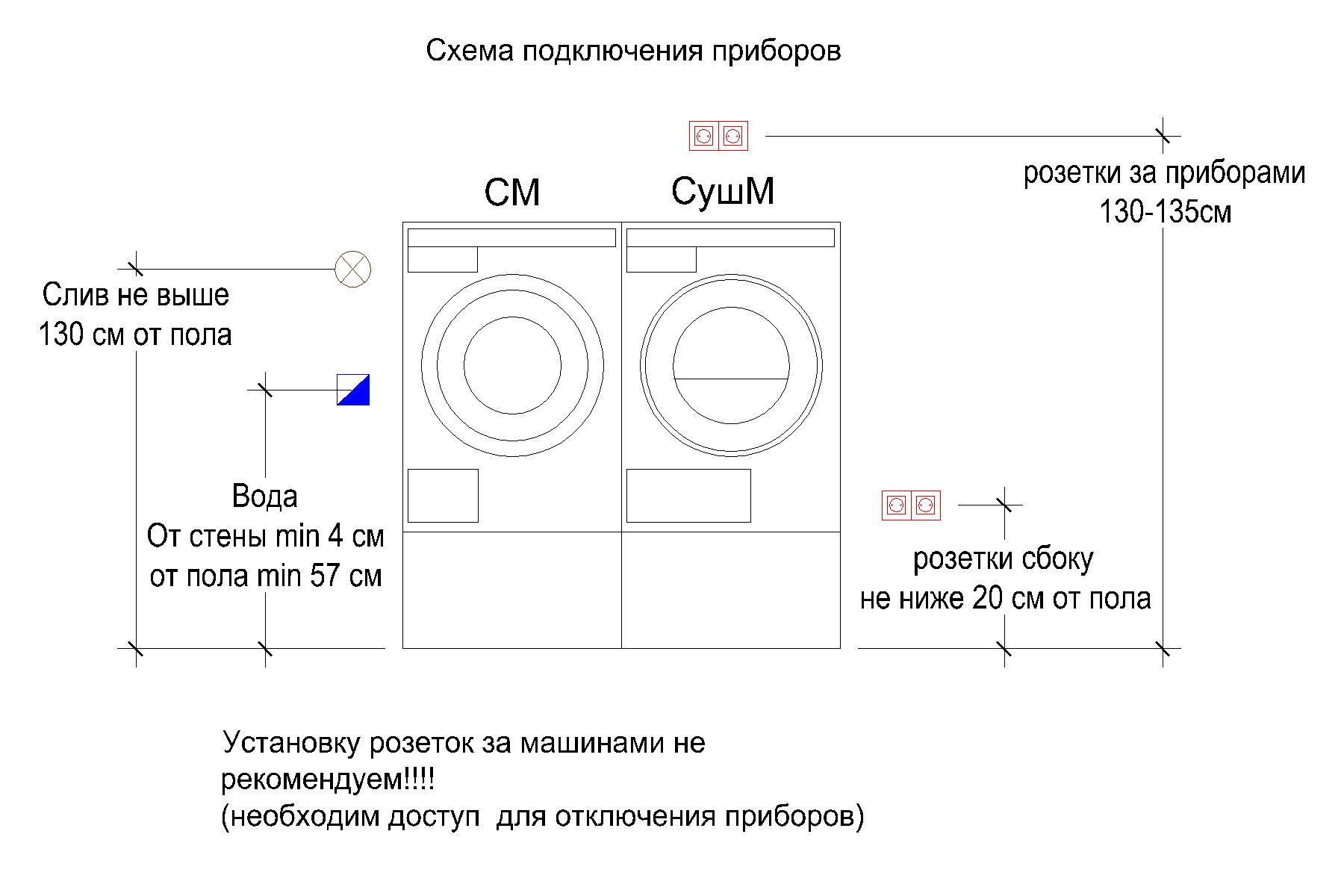

Вода внутрь не закачивается. Жидкость входит из шланга через устройство защиты от протечек под собственным давлением. Используется входной клапан. Предварительно стоит фильтр грубой очистки. Чтобы прочистить устройство, перекройте воду и открутите шланг. Обычно в пластиковой втулке стоит крестовина либо крупная сетка. Не надейтесь, что стиральная машина самостоятельно профильтрует воду.

Ставьте дополнительные устройства защиты от протечек, приспособления для очистки. Соединительному шлангу полагается защита, либо воду требуется перекрывать постоянно, покидая дом. Созданы системы, призванные уберечь квартиру (Аквастраж, к примеру). Выбирайте.

Стиральная машина начинается с устройства защиты от протечек. Редко попадаются модели уже с шлангом, оснащенным электромагнитными клапанами. Шланг двойной и внутри полый. Если возникает протечка, вода устремляется к корпусу стиральной машины, где двойное же отверстие под шланг. Заливаясь внутрь, жидкость вызывает срабатывание поплавкового датчика на днище, следящего, чтобы не протек бак. Подобная конструкция в редкость, в большинстве случаев из барабана вода попадает на пол, шланг вовсе не защищен.

В рассмотренном случае, пока прибор отключен от сети, забор не происходит, клапаны перекрыты. Шланг содержит внутри провод, с отдельным разъемом на заднем корпусе стиральной машины. По команде напряжение проходит на выход, клапан открывается, начинается забор воды. Иногда устройство стиральной машины дополняется лишь поплавковым клапаном на днище. Принцип действия напоминает аналогичный датчик в бензобаке. Стоит воде начать подниматься, как срабатывает реле.

Сегодня большое распространение получили магнитные модели, где ферромагнитный поплавок создает нужное поле для электронной платы. Прямого контакта между устройствами нет. По мере повышения уровня напряженность магнитного поля усиливается, приводя к срабатыванию защиты.

Входной клапан управляется с электронной платы согласно программе, отсчет которой ведется таймером. Этот шестереночный механизм содержит выходные контакты, управляющие устройствами (режим двигателя, реверс, насос и др.). Устройство называют порой программатором, что способствует некоторой путанице. Однако устройство в действительности точно отсчитывает время, выполняет управление агрегатами стиральной машины. В моделях с автоматическим дозированием моющих средств механизмы управления отличаются. Там цикл длится требуемое время, уровень загрязненности белья определяется по прозрачности воды в итоге ополаскивания. После первого этапа электроника способна сказать, как долго продлится процесс до отжима (Fuzzy Logic – гибкая, нечеткая логика).

Избранные стиральные машины умеют уже определять характер загрязнений, зависимо изменяя расход порошка. В процессе оценивается уровень загрязненности воды после ополаскивания, скорость роста присутствия инородных частиц. К примеру, жир растворяется медленнее, поэтому стиральная машина по низкой скорости роста уровня загрязнений делает предположение, что пятна преимущественно жирные.

Мощность стиральных машин дозируется. Современные технологии строятся на инверторном управлении, регулирующем постоянную составляющую входного напряжения, задавая скорость двигателя и забирая от сети энергии, сколько необходимо. Состав инвертора:

Входное напряжение фильтруется и выпрямляется.
Схема формирует последовательность импульсов нужно частоты и скважности (от которых зависит действующее значение напряжения).

Это в теории. На практике встречаются схемы импульсных источников питания, где входное напряжение 220 В нарезается через силовой ключ генератором с нужной частотой. Подбирая скважность и частоту, возможно менять скорость работы двигателя. В случае с коллекторным мотором метод не годится. Причем указанный тип двигателей сегодня доминирует. Тогда применяется метод отсечки, когда отрицательная и положительная полуволны усекаются на определенный фазовый угол. К примеру, пропускается лишь половина импульса (от вершины до спада), в результате действующее напряжение падает вдвое, снижая обороты. Для создания реверса производится изменение направления включения обмоток за счет реле.

Скорость изменяется путем включения большого числа катушек статора на высоких оборотах. Методы характерны больше для асинхронных двигателей, совместимых с инверторным управлением. Там обороты зависят непосредственно от частоты (при короткозамкнутом роторе). Коллекторному двигателю неважно, какое значение принимает параметр. Обмотки вообще рекомендуется питать постоянным током для снижения отрицательного влияния реактивного сопротивления. Амплитудный метод подходит в обоих случаях, а частным видом считается внедрение угла отсечки.

Технические характеристики стиральных машин целиком зависят от двигателя, плавности его регулировки, начального крутящего момента при трогании с места. Внутри стоит помпа, призванная выкачать отработанную воду в канализацию. На входе стоит крестообразный фильтр, требующий периодической чистки. В нижнем правом углу стиральной машины расположен колпачок. Он выкручивается, давая доступ к нужным деталям. На крестовине часто собираются волосы, удаляются раз в полгода. Здесь присутствует аварийный слив воды, если свет выключили или помпа отказала. Приготовьте плоский тазик для проведения работ.

Барабан находится внутри цилиндрического бака из пластика или стали. Параметр подразумевается, когда в технических характеристиках стиральной машины пишут:

стальной бак;
пластиковый бак.

Первый безвреднее, а о долговечности при современном уровне развития технологий легко поспорить. Принцип действия стиральной машины предусматривает при отжиме крайне быстрое вращение барабана. Если механизм отцентрирован, все равно возникают значительные вибрации. Для гашения на бак крепятся кирпичи разнообразной формы. В результате инерционные свойства системы растут. Бак крепится к корпусу на растяжки и пружинные рессоры, количество и тип зависят от модели стиральной машины. Без подобных ухищрений понадобились бы титанические усилия для удержания техники на месте при отжиме. Параметры стиральных машин выбирайте с оглядкой. Эксперты не рекомендуют брать изделия, где обороты превышают на отжиме 1200. Это вредно для белья.

На дне бака стоит ТЭН, по программе нагревающий воду до нужной температуры. Датчик температуры присутствует и помещен в трубку.

Цикл в стиральной машине

Вода забирается по команде при плотно закрытой дверце. Открывается впускной клапан, вода, не проходя через лоток для моющих средств, попадает в бак. Это начинается полоскание перед основной стиркой. Чаще ведется холодной водой и служит для удаления части загрязнений, отстающих без порошка. Принцип работы стиральной машины Fuzzy Logic на указанном этапе требует оценки характера, количества и скорости роста загрязнений. По данным вырабатываются установки для последующего цикла.

На втором этапе вода откачивается из бака помпой, сливается в сток через дренажный шланг. Набирается новая, проходящая через лоток с порошком, вымывая средство. Вода греется до нужной температуры, начинается основная стирка. По мнению авторов, предварительный нагрев воды с последующим добавлением порошка уменьшил бы образование накипи. Поэтому внутрь рекомендуется добавлять Калгон. Препарат разработан для жесткой воды, внимательно читайте инструкции к СМС, чтобы не навредить стиральной машине. Подчеркиваем, что избыток порошка и избыток Калгона, избыток ополаскивателя вызывают отложения на дне бака, приводят к образованию накипи на ТЭНе, ухудшают качество стирки.

Правило чем больше, тем лучше, не работает.

Устройство стиральной машины

ПРС | Статьи и полезная информация о ремонте | Конструкция и устройство стиральной машины

Более 20 лет квалифицированные специалисты нашей службы предоставляют ремонтно-бытовые услуги в Петербурге. Цены на услуги наших профи сопоставимы с предложениями частников и онлайн-сервисов по подбору мастеров, но в отличие от них мы даем официальную гарантию на выполненные работы до 2-х лет.

Скидка 10% льготным
категориям гражданГарантия на
все работы
до 1 годаМастер приедет
уже сегодня!Работаем круглосуточно
без выходных

Любая автоматическая стиральная машинка с фронтальной загрузкой имеет примерно одинаковую внешнюю и внутреннюю конструкцию. Устройство автоматической стиральной машины представлено на рисунке.

Под верхней крышкой машины находится блок электроклапанов (Рис. 1 — 1), который контролируют поступление воды в машину через заливной шланг. После попадания воды в машину, она проходит по специальному узкому шлангу и попадает в отсек моющих средств (Рис. 1 — 2). Далее вода поступает в бак (Рис. 1 — 3) — туда, где уже происходит стирка. В баке находится вращающийся барабан, который сделан из нержавеющей стали. После поступления воды в бак, начинает работу термоэлектрический нагревательный элемент (ТЭН) (Рис 1. — 4), который нагревает воду до необходимой температуры. Для того, чтобы сократить вибрации от вращения барабана, бак подвешен на специальные пружины (Рис 2. — 1), максимально компрессирующие вибрации. Помимо этого к нему крепится специальный противовес (Рис. 2 — 2), обеспечивающий фиксацию бака.

Рисунок 1:

1 — блок электроклапанов

2 — бункер распределителя
моющих средств

3 — бак

4 — нагревательный
элемент (ТЭН)

5 — шланг отлива

6 — сливной насос

7 — панель управления

Барабан стиральной машины работает в двух режимах — стирки и отжима. В режиме стирки барабан крутится медленно, по очереди в каждую сторону. В режиме отжима барабан ускоряется. Современные стиральные машины достигают скорости до 1800 оборотов в минуту. Существует два различных способа передачи крутящегося момента от вала электромотора (Рис. 2 — 3) на вал барабана. Традиционным способом передачи является ременной. Этот способ имеет ряд недостатков к которым относится повышенный шум, расход лишней энергии, а также фактор износа ремня из-за трения. Более совершенным способом является прямой привод. В такой конструкции электропривод одет прямо на ось барабана, что значительно снижает уровень шума и расход энергии, а также экономит место в машине. Для обозначения данного способа используется аббревиатура DD, что обозначает Direct Drive.

Рисунок 2:

1 — пружины подвески бака

2 — противовес

3 — электромотор

4 — шнур питания

5 — шланг отлива

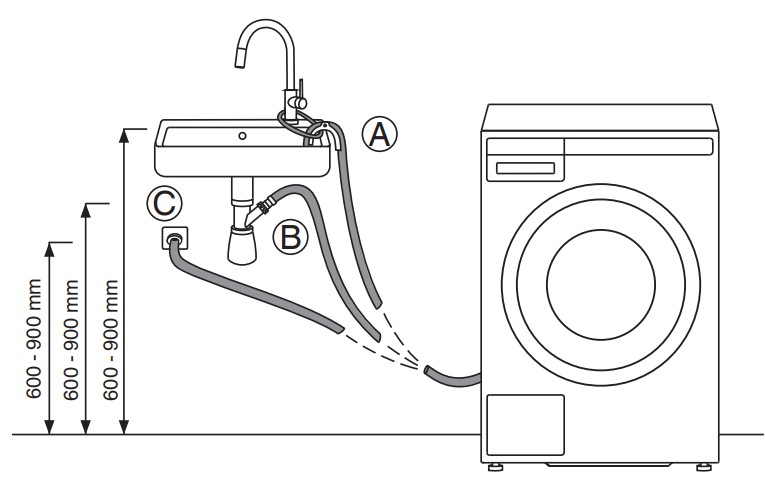

Также, в механизме машины присутствует устройство под названием прессостат или реле уровня (Рис. 1 — 7), которое предназначено для управления уровнем и заливом воды в бак в зависимости от количества загруженного белья. После стирки вода сливается в канализацию через специальный шланг отлива (Рис. 1, 2 — 5). Для этого в машине присутствует специальный сливной насос (Рис. 1 — 6), который расположен под баком. Помимо слива, этот насос зачастую выполняет ещё одну важную функцию — рециркуляцию воды, благодаря которой стиральный порошок максимально растворяется в воде. Эту функцию также могут выполнять специально предназначенные для этого отдельные насосы. Управление стиральной машиной осуществляется с помощью панели управления (Рис. 1 — 8). Современные стиральные машины имеют огромное количество различных режимов стирки и систем безопасности. Например, если произошла утечка воды или образовалась избыточная пена — машина прекращает подачу воды, при неравномерном распределении белья в барабане — не дает ему слишком быстро крутиться, слегка сбрасывает скорость, позволяя равномерно распределиться белью, а потом уже ускоряется.
