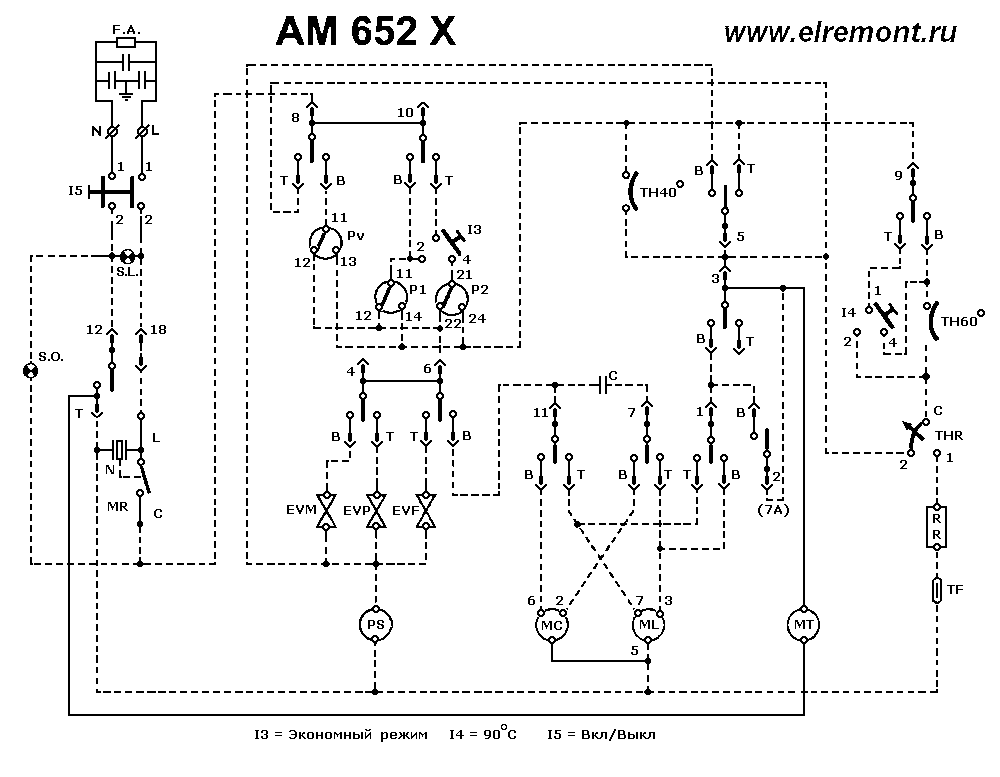

Электрическая схема принципиальная стиральной машины: Электрическая схема стиральной машины

3.2. Электрические схемы управления и регулирования бытовой техники

Вне зависимости от того, стирается ли одежда или же моется посуда, результат в равной степени опреде­ляется целым рядом совместно действующих факторов, которые все вместе и характеризуют процесс мойки. Здесь речь идет о химии (в виде стиральных порошков и моющих средств), механике (движение самого белья или же струй воды), температуре, которая определяет также и продолжительность воздействия указанных факторов. Доля отдельных факторов во всем процессе может быть различной в зависимости от конструкция машины.

Рис. 135. Структура интегральной схемы КМОП-типа, используемой для управления крупными машинами бытового назначения (тип GZA 1513/1514)

Задачей первых программируемых коммутационных блоков в стиральных автоматах было только включение и выключение подогрева воды и двигателя для враще­ния барабана. Появление легко стирающихся текстиль­ных материалов и все увеличивающаяся в соответствии с запросами времени автоматизация моечных операций потребовали дальнейшего расширения основных функ­ций программируемого коммутационного блока, Так, температурные и временные характеристики программ стирки (мойки) или же дополнительные сроки действия стиральных и моечных средств привели к созданию до­полнительных контактных групп в коммута-ционных блоках.

Количество функций коммутационного блока возросло с 12 (как это было до 70-х годов) до 36.

В новейших стиральных машинах пользователь толь­ко устанавливает вид стирки, а все остальные решения принимает микро-ЭВМ. Приборы третьего поколения уже выбирают наиболее экономичный режим, блоки­руют неправильное обращение с машиной и тем самым исключают лишний расход энергии.

Фирмой Siemens (при участии домашних хозяек) разработана специальная эксплуатационная логика для бытовых электроприборов. За доли секунды микро-ЭВМ рассчитывает по первоначально введенным дан­ным оптимальную для соответствующей нагрузки про­грамму.

На рис. 136 показана структурная схема стиральной машины с управлением при помощи микропроцессора.

Рис. 136. Структурная схема (деталь) стиральной машины с микро­процессорным управлением

Рис. 137. Функциональная про­грамма стиральной машины, уп­равляемой с помощью микро-ЭВМ

Входными приборами здесь являются датчик темпера-туры стирального (щелочного) раствора и селективный переключатель программы стирки, а также различные контакты предохранительного блока. Они постоянно посылают в микро-ЭВМ информацию о состоянии окру­жающей среды, которая необходима для правильного выполнения стиральной машиной своих функций. На их основе рабочая программа рассчитывает входные данные, по которым выходные приборы осуществляют со­ответствующие операции. Например, рабочая про­грамма стиральной машины запрашивает термодатчик о температуре в данный мо­мент. Если температура во­ды для стирки соответству­ет заранее установленной, микро-ЭВМ дает команду на прерывание цепи триака ;(или магнитного пускателя) и отключение подогрева.

Рис. 138. Входные и выходные сигналы микропроцессора типа ITT7150 фирмы ITT

Рис. 139. Принципиальная электрическая схема стирального автомата с микропроцессором типа ITT7150:

1 — фильтр; 2 — контакт закрытия двери; 3 — магнитные клапаны; 4 — двига-тель для отсоса; 5 — основной двигатель; б — тахометр; 7 — блокировочная дверь; 8 — модуль управления частотой вращения двигателя;

9 — предвари­тельная стирка; а — часы; б — магнитные клапаны; в — подогрев; г — скорость стирки; д — уровень воды; е — температура; ж — предварительная стирка; з — насос; и — направление; к — V_DD; л — V_SS; M — Управление частотой вращения; « — сброс; о — закрытие двери

На рис. 137 приведены задачи, включаемые в про­грамму стиральной машины, управляемой с помощью микро-ЭВМ. Каждый блок выдает командный сигнал (или группу сигналов) на осуществление указанных функций. Прямоугольники означают запланированные операции, т.е. задачи, ром

: бы — решения, которые на основе текущего состояния программы разрешают даль­нейшее ее выполнение по какому-либо направлению. При помощи такого условного разветвления может быть реализована последовательность, при которой процессор только тогда дает команду на выполнение следую­щей операции, когда выполняется заранее поставленное условие. (В рассматриваемом случае, когда, например, температура воды достигла заданного значения.)

Рис. 140. Схема распределения водных потоков в посудомоечной ма­шине:

1 — подвод воды; 2 — магнитный клапан; 3 — насос циркуляции воды; 4 — от­сасывающий насос; 5 — переключатель уровня; 6 — магнитный клапан для установки смягчения воды; 7 — емкость с химическими средствами для смяг­чения воды; 8 — емкость для смягчающей массы

На рис.

138 приведены входные и выходные сигналы микропроцессора типа ITT7150 фирмы ITT для обеспечения выполнения стиральной машиной простейших операций.

На рис. 139 представлена схема соединений стираль­ной машины, снабженной этим микропроцессором.

Рис. 141. Схема регулирования температуры воды в стиральной ма­шине

Современные стиральные машины можно усовер­шенствовать, учитывая в программе стирки объем за­гружаемого белья, степень его загрязненности, жест­кость воды и автоматический долив воды при необходи­мости выдержать заданную концентрацию стирального раствора. Электронные датчики определяют температу­ру воды, щелочность раствора и степень его однородно­сти. На основе этой информации можно рассчитать и от­регулировать оптимальный расход энергии, количества воды и моющих средств.

Блок индикации дает пользователю информацию о состоянии режима и окончании стирки. При этом сти­ральный автомат запрашивает пользователя о вводе необходимых команд управления.

В современных посудомоечных машинах барабан за­менен водораспределяющей системой (рис. 140). В баке такой машины внизу, вверху и между стойками, где размещена грязная посуда, предусмотрены вращающи­еся трубки для разбрызгивания воды. Моющий раствор подается к ним насосом, который через фильтр отсасы-. вает воду из углубления в баке. Для стиральных и мо­ечных автоматов разработаны программы, включающие ряд последовательных операций выполнения заданного режима.

Рис. 142. Схема электронного управления двигателем стиральной машины

Электронное регулирование подогрева воды. Водо­проводная вода в стиральных и посудомоечных маши­нах должна быть нагрета до определенной температуры, поддерживаемой в течение заданного времени. Наи­большая эффективность моющих средств в зависимости от вида белья и состава стирального раствора обеспе­чивается в области температур от 30 до 90 °С. Подогрев раствора осуществляется посредством электронагрева­телей мощностью 1,5 — 3 кВт, снабженных радиаторами.

Схема, применяемая для регулирования температу­ры воды, изображена на рис. 141. В качестве термодат­чика здесь использован термистор с отрицательным температурным коэффициентом. При помощи переклю­чателя возможна установка трех значений температуры. Транзисторы Т1 и Т2 образуют дифференциальный уси­литель, благодаря чему регулировочная цепь нечувст­вительна к колебаниям температуры окружающего воз­духа и питающего напряжения.

Рис. 143. Принципиальная схема электронной установки уровня воды

В новейших стиральных машинах мы уже встречаем схемы регулирования температуры воды с управлением (регулировкой) посредством тиристоров и триаков.

Управление двигателем. Для стирки различных видов белья требуются разные частоты вращения барабана стиральной машины. На рис. 142 приведена схема элек­тронного управления двигателем такой машины. Двига­тель машины подключен к диагонали диодного моста, направление тока ротора определяется полярностью уп­равляющего напряжения. Частота вращения барабана устанавливается переключателем. В цепь двигателя в течение полупериода напряжения включается тиристор, резистор R служит для ограничения тока. Выделяемая им теплота также идет на подогрев стирального раствора.

Электронное регулирование уровня воды. В посудо­моечных и особенно стиральных машинах требуется оп-ределенное количество воды. При электронном регулировании уровня воды используют принцип различной электропроводности воздуха и стирального раствора. Для этого в бак помещают обычные уровневые элект­роды. Когда поднимающийся уровень воды достигает такого электрода, на входе соответствующего элект-эонного устройства появляется потенциал корпуса. Тог-

ia реле в выходном каскаде возбуждается и магнитный клапан подачи воды выключается (рис. 143).

Cхема подключения электродвигателя стиральной машины

На первый взгляд, схема стиральной машины недоступна для понимания простого пользователя. Однако при изготовлении печатных плат, используется стандартная элементная база. Принцип работы строится на программе управления, которая, в нужный момент дает команду исполнительному механизму.

Сегодня даже школьники могут построить базовые системы управления процессами, используя стандартные команды, написанные на простейших машинных языках. Пример тому – открытая среда программирования, построенная на контроллере «Arduino».

Электрическая схема стиральной машины еще проще. Не верите? читайте наш материал.

Для понимания построения архитектуры управления, посмотрите на иллюстрацию типичной схемы стиральной машины-автомат:

Особенности разных типов двигателей

Машина, используемая в качестве привода для запуска разных механизмов, и работающая от электричества – это и есть электрический двигатель. Два типа этого оборудования имеют свои технические и эксплуатационные особенности.

Синхронные модификации

Процесс притягивания и отталкивания полюсов вокруг горизонтальной рамки заставляет ее развернуться в вертикальное положение. Теперь на этот элемент воздействует ток, противоположный первоначальному. Начинается под влиянием новой полярности вращение в исходное горизонтальное положение. Такой процесс лежит в основе функционирования синхронного движка.

На роторные обмотки, как на рамку, подается ток. Сами обмотки создают электромагнитное поле. А работу магнита выполняет статор. Он комплектуется из постоянных магнитных элементов.

Частота тока идентична такому же параметру вращения ротора. Синхронность работы этих показателей дала наименование двигателю.

Асинхронная модель

Во многом конструктивное исполнение напоминает предыдущий вариант, но с некоторыми различиями. Отсутствуют полукольца на рамке, а магнит имеет форму подковы, в которой соединяются концы.

При вращении магнита наблюдается асинхронность, когда нет перемещения рамки до определенного угла. Далее рамка сдвигается, но имеет меньшую скорость.

Главная разница для этих двигателей заключается в принципе работы. Синхронные образцы востребованы для обеспечения деятельности оборудования со стабильной рабочей скоростью. Уменьшение параметров частоты вращения при возрастающих нагрузках наблюдается у асинхронных. Они входят в комплекты очень большого перечня устройств.

В старых моделях

Отдельно нужно сказать о том, как подключить двигатель от старой стиральной машины. Ведь в этом случае процедура будет несколько сложнее.

Для этого нужно воспользоваться все тем же мультиметром. Следует прозвонить обмотки мотора, чтобы найти пары.

Может быть такая ситуация, окажется, что есть две обмотки, а сопротивление разное. Нужно их сравнить. У пусковой обмотки сопротивление обычно выше, чем у рабочей.

Для старта такого мотора потребуется пусковое реле или кнопка (к примеру, от дверного звонка – без фиксирующего контакта).

Подача напряжения осуществляется на обмотку напряжения, а на пусковую необходимо также подать напряжение, но на малый период, поэтому для отключения требуется кнопка.

Итак, получаем такую схему:

1. Кнопка – SB. Обеспечивает подачу напряжения на пусковую обмотку, после старта двигателя отключает.
2. Обмотка возбуждения – ОВ. Она заботится о вращении мотора.
3. Пусковая обмотка – ПО. Исключительно для старта мотора.

В итоге ОВ подсоединяется к сети 220 В, а ПО – через кнопку. Для тестирования следует нажать на кнопку, после старта мотора ее необходимо выключить. Для обеспечения вращения в другом направлении используется замена контактов обмотки ПО.

Сложности

Мы описали процедуру, как подключить двигатель от стиральной машины Индезит и многих других брендов. Однако может случиться так, что мотор все-таки не заведется. И тогда придется разбираться в причинах и путях их разрешения.

Для начала нужно проверить нагрев двигателя после его минутной работы. Такой короткий период позволяет не распространиться теплу, а значит, можно точнее определить, в каком именно месте греется мотор: статор, подшипники и т. д.

Дальше нужно проверять двигатель через каждые 5 минут. Такую процедуру следует проделать несколько раз. Причины перегрева двигателя:

• износ подшипников;
• увеличенная емкость конденсатора.

А дополнительно о том, как подключить мотор от стиральной машины автомат Индезит к 220 В напряжения, можно посмотреть на видео.

Преимущества асинхронных двигателей, используемых в стиральных машинах

Наиболее распространенные варианты исполнения – это электродвигатели, которые состоят из неподвижного статора, выполняющего функции магнитопровода, приводящего в движение барабан ротора и несущей конструкции. Взаимодействие образующихся в этих узлах переменных магнитных полей обеспечивает работу мотора.

Главные положительные моменты, присущие подобным агрегатам:

• удобная замена подшипников и простое профилактическое обслуживание;
• идеальная для ремонта и сборки конструкция;
• минимальный уровень шума;
• возможность периодической смазки подшипников;
• доступная стоимость.

К относительным минусам относится недостаточно высокий КПД и мощность, а также большие габариты.

Двигатель от стиральной машинки: подключение к 220

Двигатель стиралки – это устройство, которое имеет: определенные характеристики, отличную мощность, четыре вывода для включения, возможность работать только от сети, большие обороты вращения в зависимости от модели, регулятор мощности функционирования. Электросхема требует подключения обмотки статора со щеткой ротора.

Для этого формируется перемычка и изолирования посредством специальной ленты.

Далее остаются провода от обмотки ротора и второй щетки. Они должны быть подсоединены к домашней сети напряжения. Если подключить двигатель к сети в 220 Вольт, то вращение начнется автоматически, что может привести к травме, а предотвратить это возможно за счет монтажа на любой поверхности. Есть возможность изменить направление вращения, для чего перемычка перекидывается на другую группу контактов.

Подключение старых модификаций

В этом случае все не так просто, как в описанном выше. Используем тостер (мультиметр) для того, чтобы отыскать соответствующие друг другу 2 пары выводов. С помощью щупа прибора, зафиксированного на одном из выводов, определяется парный вывод, а вторая пара автоматически будет совместимой.

Пусковая обмотка обнаруживается по более высокому показателю сопротивления, а аналогичный элемент возмущения предназначен для создания магнитного поля.

Обозначения показывают:

• ПО – предназначенная для создания крутящего момента пусковая обмотка;
• ОВ – выполняющая функции образования магнитного поля вращения рабочая обмотка напряжения;
• SB – кнопка включателя в сеть 220В ПО на короткий отрезок времени.

Обратите внимание! Перед началом тестового подключения и запуска примите все меры по обеспечению собственной безопасности и защите от травм окружающих. Во многом нормальная работа зависит от надежной фиксации движка. Благодаря этому вы устраните потенциальную опасность вибрации и непредвиденных скачков оборудования.

Советы при работе

При применении мощного мотора машины в новом обличии вы должны помнить о 2 важных нюансах его подсоединения:

• такие установки не запускают через конденсатор;
• не нужна пусковая обмотка.

Перед подключением рекомендуем разобраться с проводами различного цвета, находящимися там на раздаточной коробке:

• 2 белых провода — это от генератора, нам они не потребуются;
• коричневый и красный идут обычно на обмотку к статору и ротору;
• серый и зелёный подсоединяются к щёткам.

Будьте готовы к тому, что в различных модификациях провода различаются по расцветке, но принцип их подсоединения остаётся постоянным. Для выявления пар прозвоните провода по очерёдности: исходящие к тахогенератору имеют противодействие 60—70 Ом. Отстраните их в сторону и скрепите совместно изолентой, чтобы не мешали. Другие провода прозвоните, чтобы отыскать им пару.

Особенности подключения асинхронного трехфазного двигателя

Существует две схемы подключения таких моторов – так называемая «звезда» 380В и метод «треугольника» 220В. Изменение номинальных показателей напряжения достигается переподключением обмоток.

В случае с конструкцией из 6 выводов на перемычках, меняется расположение перемычек двигателя.

Направление намоток при любой используемой схеме должно обязательно совпадать с аналогичным параметром обмоток. Отличие от варианта «треугольника» в «звезде» – это вероятность нахождения нулевой точки и в начале, и в конце обмотки. В «треугольнике» эти элементы соединяются последовательно.

Двигатель подобного типа может работать и в случае однофазной сети. Но необходимо обеспечить с применением неполярных конденсаторов неполную отдачу. Если их установить в сеть, максимум рабочей мощности будет не более 70%.

Больших сложностей, как можно убедиться, не существует. Просто выполняйте все действия предельно аккуратно и в строгом соответствии со схемой.
