Какой предохранитель отвечает за прикуриватель в авто

Предохранитель — это электронный компонент, который защищает подключенные через него провода и устройства, не давая им сгореть или выйти из строя. Предохранитель устанавливается «в разрыв» в электрической схеме, и первым выходит из строя («перегорает») при коротком замыкании, или подаче большого тока в цепи.

Прикуриватель относится к салонному оборудованию автомобиля и выполняет задачу источника питания дополнительных электрических проборов: автокомпрессор для шин, телевизор, зарядное устройство USB для телефонов, выносная лампа, подсветка ног и т.д.

Для защиты устройств, подключенных к прикуривателю, обязательным защитным элементом является предохранитель. Главная функция предохранителя на прикуриватель – защищать электрическую цепь от большого тока и большой нагрузки.

Где находится предохранитель прикуривателя

Данный защитный элемент всегда установлен в блоке предохранителей и реле, или контактном блоке. В этих блоках устанавливаются все плавкие детали, которые обеспечивают защиту каждой электрической цепи машины. Найти расположение блока предохранителей легко, обычно он установлен в подкапотном пространстве или под приборной панелью со стороны руля.

В современных автомобилях блок защитных элементов располагают с правой стороны за перчаточным ящиком. Где именно расположен блок предохранителей в Вашей машине, нужно уточнить в руководстве по эксплуатации, либо найти это место самостоятельно. Как только расположение блока защитных элементов найдено, нужно найти где стоит предохранитель на прикуриватель.

Какой предохранитель отвечает за прикуриватель в автомобиле

На 90% автомобилях, предохранитель прикуривателя имеет номинал 20А (20 ампер), и представляет собой фьюз желтого цвета. Если разъемов прикуривателей в машине несколько, то фьюзы устанавливаются на каждую цепь отдельно. Для поиска предохранителя переднего прикуривателя на контактном блоке придется искать надпись CIG, а для заднего ищите надпись PWR OUTLET. Поврежденный предохранитель нужно будет изъять специальными щипчиками и на его место вставить новый.

Узнать точное расположение прикуривателя предохранителя можно в мануале по эксплуатации, который в новых машинах лежит в бардачке, или в кармане правой пассажирской двери. Также на внутренней стороне защитного блока или блока-реле часто можно найти графическое обозначение предохранителя прикуривателя и узнать его номер для последующей замены.

В автомобилях BMW, Mersedes, Lexus выявить перегоревший предохранитель прикуривателя можно по ошибке в CAN-сети с помощью диагностического сканера. Данные марки заботятся о своих владельцах и в прошивки сблока включают возможность диагностики отдельных узлов авто — в том числе предохранителей.

Замена предохранителя прикуривателя

Перед заменой обязательно выключите зажигание автомобиля и отключите клемму массы аккумулятора. Отключение отрицательной клеммы снизит риск получения электрической травмы.

На месте где стоит предохранитель на прикуриватель не ставьте защитный элемент большего номинала, это может повредить проводку – стать причиной возгорания изоляции проводки и короткого замыкания, что может привести к воспламенению машины.

Категорически запрещено ставить на место сгоревшего предохранителя посторонние предметы – куски проволоки, провода, монеты, скрепки. Эти предметы не смогут защитить электрическую цепь от КЗ или перегрузки, что вызовет опасную ситуацию.

На современных автомобилях более высокого класса устанавливают самовосстанавливающиеся предохранители, и тогда замена защитного элемента не предусмотрена.

Выводы по предохранителю прикуривателя

1. Определились где стоит предохранитель на прикуриватель: в контактном блоке или блоке реле
2. Обычно имеет номинал 20А (желтый цвет)
3. Нельзя менять на посторонние предметы
4. Нельзя менять на другие номиналы
5. Несоблюдение требований может вызвать возгорание машины

Где находится предохранитель прикуривателя: замена, как найти

Все современные авто оснащены данным устройством. Пользуются им даже некурящие владельцы машин. Гнездо прикуривателя применяется для подключения дополнительных устройств, т.е. как 12-вольтовая розетка. В разъем устанавливают:

• зарядное устройство для мобильных телефонов, планшетов, ноутбука;
• дополнительный вентилятор;
• электрический компрессор для подкачки шин;
• GPS-навигатор;
• видеорегистратор.

Выход прикуривателя из строя чреват неудобствами эксплуатации. Часто причина поломки – защитный элемент. О том, почему перегорает предохранитель на прикуриватель, как его заменить и выяснить, где он стоит, где расположен монтажный блок, можно узнать в статье.

Содержание

1. Предохранитель на прикуриватель
2. Почему перегорает предохранитель?
3. Замена предохранителя прикуривателя
4. Видео помощь по поиску нужного предохранителя
5. Другие причины поломки
6. Какой предохранитель идёт на прикуриватель
7. Почему после замены предохранителя прикуриватель не работает

Предохранитель на прикуриватель

Защитные элементы автомобиля бывают разной конструкции.

1. Цилиндрические. Вышедшие из эксплуатации машины времен Советского Союза комплектовались предохранителями, которые так называются. Номинал изделия гравируется на тонкой металлической перемычке.
2. Ленточные предохранители. Представляют собой металлическую пластину с отверстиями для болтов на концах. Неудобство – сложная схема установки, когда необходимо закручивать каждый отдельный элемент.
3. Термические предохранители. Многоразовые элементы, которые работают по принципу автоматического выключателя, расположенного в бытовой сети. По превышению силы тока оно попросту отщелкивается. Для того чтобы восстановить работоспособность сети, следует нажать соответствующую кнопку.
4. Ножевые (см. фото). Самые распространенные предохранители на прикуриватель, устанавливаемые на многие российские модели ВАЗ и иномарки (Фокус, Королла и т. д.). Такие элементы используются в подавляющем большинстве авто.

Есть несколько стандартов размеров ножевых автомобильных предохранителей:

• мини – ширина 16 мм;
• миди – 19 мм;
• макси – 34 мм.

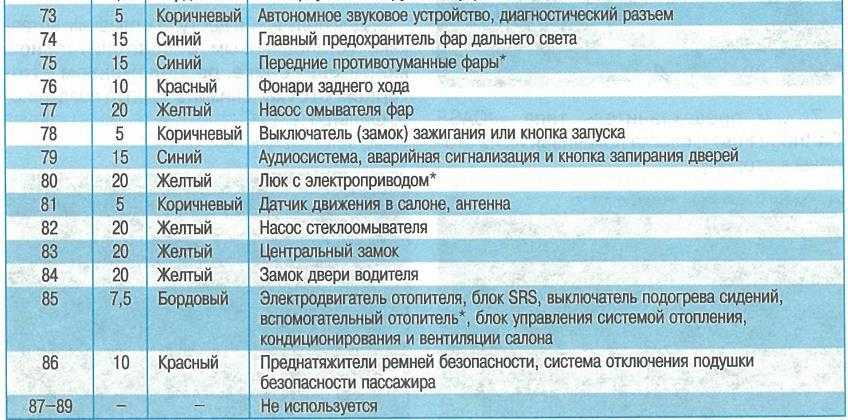

Цвет	Сколько ампер
Черный	1
Темно-серый	2
Сиреневый	3
Розовый	4
Кремовый	5
Коричневый	7,5
Красный	10
Светло-синий	15
Желтый	20
Белый	25
Зеленый	30
Фиолетовый	35
Оранжевый	40
Алый	50
Синий	60
Темно-коричневый	70
Лимонный	80
Темно-сиреневый	100

Почему перегорает предохранитель?

Защитный элемент может выходить из строя по разным причинам. Самые распространенные.

1. Перенапряжение сети. При подключении одного или нескольких мощных приборов в разъем прикуривателя, сила тока данного участка цепи превышает предельно допустимые значения. Для защиты проводов от выгорания и возникновения пожара предохранитель прикуривателя попросту перегорает. Максимальная мощность подключаемых приборов не должна превышать значение, рассчитанное по формуле P=I*U. Здесь I — номинал, а U – напряжение сети (12 вольт). Номинал предохранителя, какой отвечает за прикуриватель, как правило, от 10 до 25 ампер. Это значит, что суммарная мощность приборов колеблется между отметками 120-300 ватт.
2. Короткое замыкание. Из-за оголившихся проводов, плохого контакта в прикуривателе или прочих причин, в сети возникает «коротыш». Из-за этого защитный элемент перегорает. Если после замены предохранителя новым снова произошла аналогичная поломка, то стоит проверить кабели на предмет короткого замыкания.

Замена предохранителя прикуривателя

Перед ремонтом следует убедиться в причине поломки. Предохранитель, отвечающий за прикуриватель, является защитным элементом для других приборов. На приоре он ответственен за вентилятор отопителя. В других моделях ВАЗ – подсветка перчаточного ящика или габариты. Если из строя вышли еще какие-то устройства, нужно заменить защиту.

Поменять предохранитель прикуривателя просто – достаточно добраться до монтажного блока. В каждом авто он расположен по-разному, как правило, его место в салоне, за декоративными панелями, справа или слева от рулевой колонки.

1. Выключаем двигатель, открываем капот, снимаем минусовую клемму с аккумулятора. Это разомкнет цепь и исключит короткое замыкание.
2. Снимаем облицовочную панель, получая доступ к монтажному блоку с предохранителями и дополнительными реле.
3. Сзади крышки расположена схема. Выясняем, какой предохранитель идет непосредственно на прикуриватель.
4. Вытягиваем его при помощи пинцета, также расположенного монтажном блоке. Если его нет, можно использовать небольшие плоскогубцы.
5. Проводим замену, устанавливая новый предохранитель в монтажном блоке.
6. Подсоединяем минусовой контакт, включаем зажигание и проверяем работоспособность прибора.
7. Закрываем монтажный блок, устанавливаем обратно декоративные панели.

Видео помощь по поиску нужного предохранителя

Модель	Расположение блока	Номер предохранителя
Калина	Монтажный блок слева от рулевой колонки, за панелью управления головным светом.	F20 (15A)
Приора	Блок слева снизу. Расположен у левой ноги водителя. Для доступа к блоку необходимо повернуть три фиксатора 90 градусов.	F13 (15A)
Нива	Блок за декоративной крышкой. Расположен возле двери водителя. Для доступа к блоку откручиваем два шурупа, а затем сдвигаем крышку вверх.	F6 (15A)
Фокус	Блок под вещевым ящиком. Необходимо потянуть вниз два фиксатора и снять защитный кожух.	F38 (20A)
Королла	Блок за декоративной накладкой, под приборной панелью.	F23 (15A)

Другие причины поломки прикуривателя

Помимо перегоревшего предохранителя есть иные факторы. Распространенные.

1. Перегоревшая спираль нагрева. Внутри металлического патрона прикуривателя находится нихромовая спираль, подвергающаяся термическому воздействию. В силу возраста она перегорает. Поломка исправляется покупкой и установкой новой детали.
2. Плохие контакты. С возрастом на них образуется налет или ржавчина. Из-за этого цепь остается разомкнутой. Ремонт осуществляется при помощи надфиля. После разборки прибора необходимо зачистить все контактные места, избавив их от следов налета или ржавчины.
3. Короткое замыкание. Нарушенная целостность проводов прикуривателя, заломы или отпавшие пайки, обгоревшая изоляция, могут привести к короткому замыканию и выходу из строя. Все кабели следует осмотреть на предмет внешних повреждений, использовать мультитестер для того, чтобы прозвонить провода.
4. Перегоревшая лампочка подсветки прикуривателя. Вокруг гнезда установлен светофильтр для удобства поиска в темное время суток. Лампа внутри может с возрастом перегореть. В этом случае необходимо разобрать устройство и заменить лампочку новой.

Какой предохранитель идёт на прикуриватель?

Намеком, что перегорел именно защитный элемент, будет выход из строя ряда смежных приборов. Предохранитель прикуривателя на многих моделях отвечает также за сигнал, габаритный свет или вентилятор отопителя. Если вышли из строя несколько устройств, то надо менять защитный элемент.

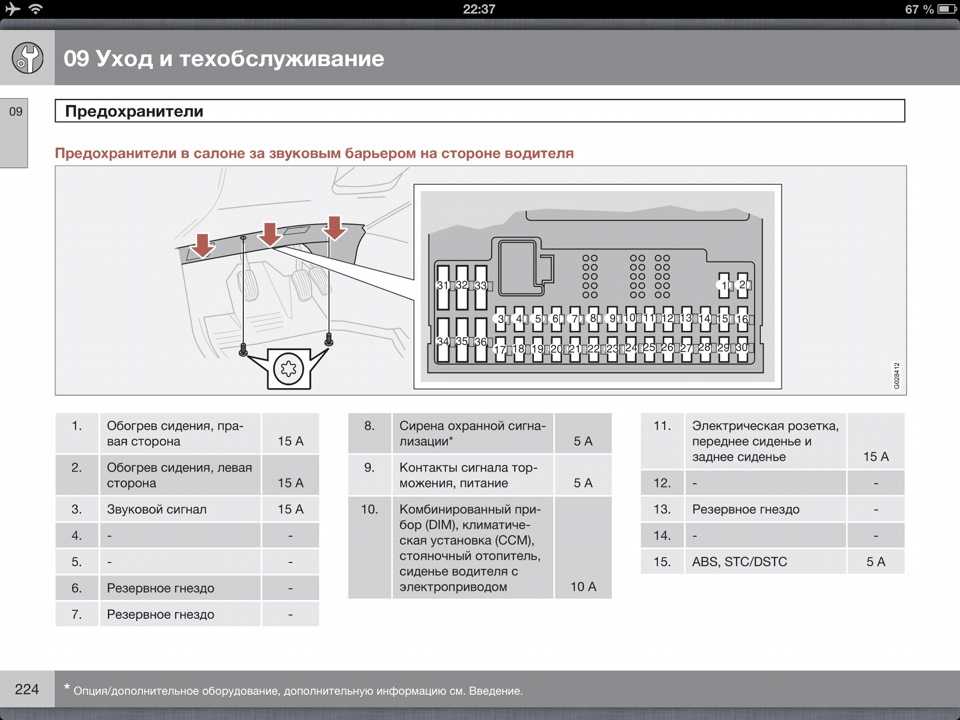

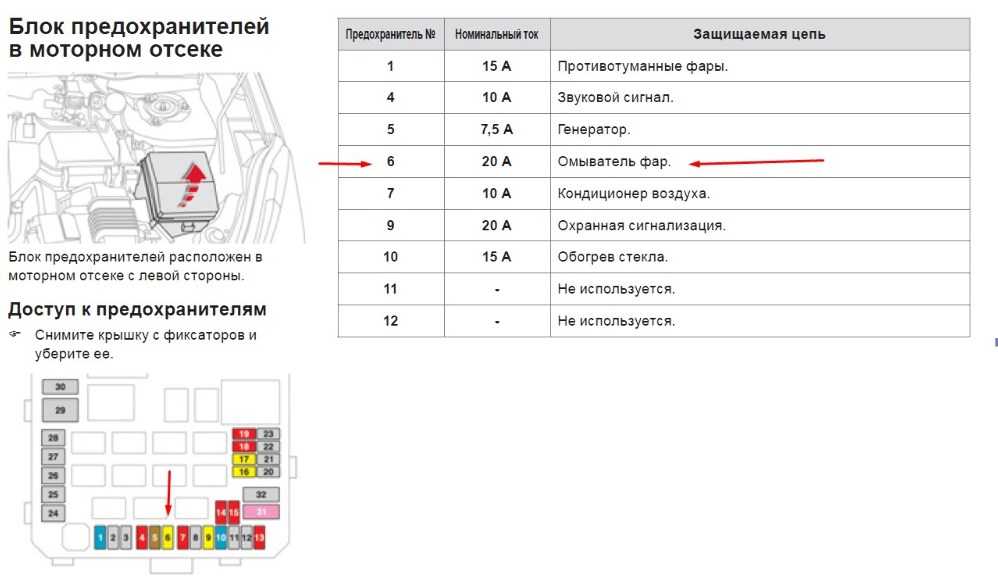

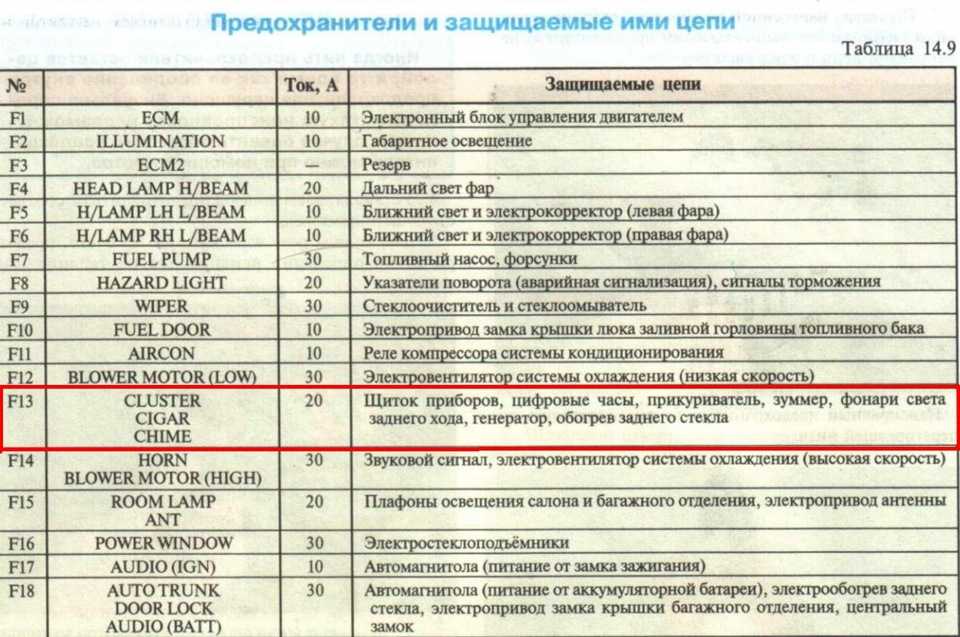

Определить, какой именно предохранитель отвечает за прикуриватель, поможет руководство по эксплуатации или задняя крышка монтажного блока. Здесь нанесены пиктограммы, а также номинал элемента. Важно купить и установить предохранитель, рассчитанный на указанную силу тока. В противном случае велик риск возникновения короткого замыкания, оплавление изоляции проводов, а также пожара.

Почему после замены предохранителя прикуриватель не работает?

Если защитный элемент исправен, но устройство не функционирует, то следует смотреть на другие аспекты. Первоначально необходимо проверить надежность фиксации прикуривателя в гнезде, а также наличие окислов на контактах. Их следует подогнуть и зачистить.

Важно проверить исправность и целостность проводов прикуривателя. Схема подключения реализована следующим образом. На прикуриватель приходят три провода.

1. Красный. Постоянный плюсовой. Подключен через предохранитель непосредственно к аккумуляторной батарее.
2. Желтый. Постоянный плюсовой. Отвечает за лампочку подсветки прибора.
3. Черный. Минусовой, приходящий на корпус изделия. Второй конец – масса, идущая к кузову автомобиля.

При помощи тестера следует проверить целостность всех проводов.

Другие причины:

1. Перегоревшая спираль. Такая неисправность диагностируется невооруженным глазом. Исправляется заменой устройства.
2. Короткое замыкание. Измерьте вольтаж аккумулятора при выключенном зажигании. Включите его и померяйте снова. Если есть просадка больше чем 0,5 вольт, то следует искать пробой при помощи мультитестера.
