Bosch classixx 5

Стиральная машина Bosch Maxx 4, значки, инструкция по применению

Благодаря полезной инструкции стиральной машины марки Bosch Maxx 4 можно решить все вопросы технического характера. Количество и тип белья, куда засыпать моющее средство, установку и подключение. Залог хорошей стирки — это правильный уход за стиральной машинкой, поэтому вашему вниманию предоставлены полезные советы по безопасной эксплуатации стиральной машины Bosch Maxx 4.

Описание стиральной машины Bosch Maxx 4, функции, расшифровка значков

Техника безопасности

Чтобы эксплуатация стиральной техники была безопасной, необходимо внимательно прочитать инструкцию.

При эксплуатации машинки необходимо соблюдать следующие правила техники безопасности:

Эксплуатировать СМ можно лишь в домашних условиях для стирки текстиля. Машинка должна быть подключена к холодной воде;
Не подпускать к технике домашних животных и маленьких детей;
Не дотрагиваться до стекла дверцы машинки в процессе ее работы. Стекло может быть очень горячим.
Включать и выключать машинку только сухими руками;
Отрезать сетевой шнур и сломать замок дверцы люка при утилизации агрегата. Это необходимо, чтобы маленькие дети не закрылись в машинке, если будут с ней играть.
При подключении и установке аппарата соблюдать все правила. Это позволит избежать удара током, протечки воды, пожара и прочих несчастных случаев.

Важно! Производитель техники не несет ответственность за сохранность вашего здоровья и имущества при нарушении перечисленных выше требований безопасности.

Первый запуск Bosch Maxx

Производитель в инструкции по эксплуатации к Bosch MAXX 4 рекомендует первый раз запустить стиральную машину без белья. Сделать это можно со специальным стартовым средством или обычным стиральным порошком.

Состав засыпается в отсек для основной стирки и запускается стандартный цикл на программе «Хлопок 60». Такие мероприятия позволят очистить стиральную машину от производственной грязи и подготовить ее к загрузке белья.

Выбор необходимый программы здесь предусмотрен при помощи универсальной ручки, которая крутится в обе стороны. Говоря о функционале MAXX 4, с помощью разнообразных режимов можно справиться с серьезными и старыми загрязнениями, стирать без какого-либо вреда деликатные вещи и детскую одежу, спортивную амуницию и даже обувь. И хотя в каждом режиме заложена собственная температура, при необходимости все заданные параметры можно изменить самостоятельно.

Также по отдельности можно инициировать процедуру полоскания и отжима. Все зависит от задач, ставленых пользователем. Кроме того, чтобы машинка сильно не вибрировала, количество оборотов может быть снижено вплоть до 600. Но в таком случае белье будет более насыщено влагой.

Если вещь деликатная, то функция дополнительного полоскания также всегда придется кстати. Режим быстрой стирки, как правило, используется в том случае, если одежду или белье просто необходимо освежить. В инструкции к Bosch MAXX 4 WFC 2063 OE более подробно можно ознакомиться с таблицей, где для каждого режима указано время. Максимальное время стирки составляет 135 минут.

Прежде чем начать пользоваться стиральной машинкой Bosch Махх 4, необходимо произвести пробный запуск техники в соответствии с инструкцией:

Тогда, в случае неправильной установки машинки и возникновения неисправности, вы сможете сразу заметить это и предотвратить неприятные последствия или даже ремонт.

Последующий процесс использования техники, в соответствии с инструкцией по эксплуатации, выглядит следующим образом:

Кроме этого, стоит использовать каждый отсек для стиральных препаратов строго по своему назначению, в порошкоприемнике их всего 3 и они все разного размера. Первый (слева) предназначен для порошка и отбеливателя, второй (посередине) для кондиционера и третий отсек (справа) используется для замачивания.

Установка аппарата

Перед эксплуатацией стиральной техники необходимо демонтировать транспортировочные крепежи. Они могут понадобиться в будущем при транспортировке аппарата, поэтому их необходимо сохранить.

Четыре болта располагаются с задней стороны машины. Выкручивают их с помощью ключа SW 13. В отверстия от болтов нужно вставить заглушки.

Место установки аппарата играет очень важную роль. От него будет зависеть устойчивость машины. Ставить стиральную технику нужно на гладкую и твердую поверхность. На ней не должно быть ковра и прочих мягких покрытий. Желательно устанавливать аппарат на кафельный либо бетонный пол.

Если установка будет осуществляться на дощатый пол либо цоколь, то поверхность нужно заранее подготовить. В этом случае водоотталкивающая деревянная плита толщиной от 30 миллиметров прикручивается к полу. А ножки стиралки нужно зафиксировать специальными удерживающими язычками WMZ 2200.

Bosch Maxx 4 можно ставить под сплошную столешницу. В этом случае вместо верхней крышки из пластика устанавливается крышка, изготовленная из листового металла.

Наливной шланг подключается только к водопроводу с холодной водой.

Существует несколько способов подсоединения:

К отдельной трубе;
К кухонному смесителю для мойки;
К смесителю для ванны.

Независимо от способа подключения конец заливного шланга следует прикрутить к резьбе 3/4 крана-тройника. А второй конец следует подсоединить к стиральной машине. Чтобы соединение было плотным, необходимо использовать резиновые прокладки.

На шланге располагаются гайки из пластика. Поэтому прикручивать их нужно руками, не перетягивая. Заливной шланг должен быть натянутым. Проследите, чтобы он не перегнулся.

Сливать воду можно в сифон, ванную либо раковину. Первый вариант является наиболее безопасным и эстетичным. Точку слива следует расположить над полом на высоте 60 сантиметров. Шланг нужно закрепить с помощью хомута на отводе сифона. Это предотвратит протечки и появление неприятных запахов.

После подключения шлангов и установки аппарата на место можно приступить к его выравниванию. Это делается с помощью контргаек, расположенных на передних ножках машины. Для выравнивания понадобится строительный уровень. Агрегат нужно установить так, чтобы угол наклона был менее двух градусов.

Стиральную технику нужно подключать к влагостойкой розетке с заземлением, расположенной не более 100 см слева от машинки и 150 см справа. При отсутствии такой розетки следует вызвать электрика.

Выбор программ и функций

Для того чтобы выбрать нужную программу, на панели управления предусмотрена ручка, которая вращается в обе стороны. В данной модели Бош Макс 4 предусмотрены следующие программы:

Поворотом селектора программ также можно выбрать такие функции, как полоскание, отжим и слив. Из дополнительных функций, которые на панель управления выведены кнопками, в модели есть:

Кроме того, инструкция по использованию техники содержит таблицу загрузки белья и продолжительности стирки для каждого режима. Согласно этой таблице время стирки варьируется от 45 до 135 минут.

Значки на панели управления

Чтобы управление стиральной машиной было удобным и эффективным, производитель размещает на панели особые значки. Каждый из них обозначает какую-то важную функцию. Дизайнеры стараются максимально понятно передать рисунками смысл опций.

Например, бабочка ассоциируется с легкостью и нежностью. Поэтому несложно догадаться, что такой значок выбран для обозначения деликатного режима стирки. Разместить полное словесное описание рядом с каждой кнопкой обычно не получается – приборная панель слишком мала для этого. Значки же более компактные.

При этом они несут определенную смысловую нагрузку, не перегружая дизайна и позволяя технике выглядеть привлекательно. Конечно, не всегда с первого раза можно понять, что имеется в виду. Поэтому к каждому агрегату прилагается подробная инструкция, объясняющая правила пользования техникой и раскрывающая значение символов, находящихся на корпусе модели.

Многие стиральные машины Bosch, имеют ряд одинаковых кнопок и индикаторов. В их числе:

Дорогие стиральные машины Bosch макс 4 оснащаются электронным дисплеем. Они более информативны: на экране, помимо температуры и отжима, указывается максимальная загрузка выбранного режима, выводится время до ее окончания, а также появляются коды ошибок при сбое в работе устройства.

При этом они также, как и техника без экрана, имеют специальные индикаторы, сообщающие, на каком этапе стирки находится техника. К ним относятся:

Стиральные машины с дисплеем более технологичны и имеют ряд дополнительных функций. В их числе:

Помимо различных кнопок, каждая стиральная машина Bosch макс 4, оснащается селектором режимов. Это – программы стирки для различных типов белья.

Стиральные машины Bosch макс 4 оснащаются следующими программами стирки:

Значок с изображением рубашки, висящей на вешалке. Синтетические ткани. Продолжительность режима – от 55 до 91 минуты при температуре 40°С.

Платье с цветком и боди. Режим для хлопковых и льняных тканей. Температура воды – от 40 до 90° на выбор пользователя. Время выполнения цикла – от 80 до 135 минут.

Платье с цветком и брюки (на некоторых моделях – платье, рубашка, боди). Используется для отстирывания смешанных тканей при 40° – 60°С. Время выполнения – от 50 минут.

Сорочка с бабочкой. Деликатное белье из шелка или сатина бережно стирается при 30°С. Отжим выполняется на минимальных оборотах. Продолжительность – полчаса.

Моток ниток и таз с опущенной рукой. Ручная стирка шерсти. Режим выполняется 40 минут при 30°С. Барабан вращается очень медленно, количество воды – повышенное, обороты при отжиме низкие.

Ползунки. Программа для детских вещей. Чтобы удалить из них все бактерии и микробы, режим выполняется в течение продолжительного времени и при высоких температурах.

Значок с изображением джинс. Предназначается для отстирывания джинсовых тканей в течение 40-80 минут. Температура воды – 40° – 60°С.

Рисунок рубашки или блузы. Режим для стирки соответствующих вещей. Длительность – от 40 до 80 минут при температуре от 40° до 60°С.

Значок футболки с номером. Стирка спортивных вещей при 60°С в течение 80 минут.

Изображение зимней куртки. Программа «Пуховики». Предназначена для стирки изделий с наполнителем при 40°С и максимальном отжиме. Программа не позволяет пуху или иному содержимому куртки сбиться в цельный комок.

Рисунок месяца со звездами. Ночной цикл. Предназначен для регионов, где стоимость воды и электроэнергии ночью ниже, чем днем. Для этой программы отключается отжим и уведомление о завершении режима. Эти функции пользователь может включить, проснувшись утром.

Таз со стрелкой, направленной вниз. Слив воды. Функция запускается, если вещи не требуется отжимать или же нужно остановить выполнение программы.

Режим с изображением циферблата. Быстрая и энергичная работа в течение 60 минут.

Циферблат, заполненный наполовину или на четверть, означает быструю 30 или 15-минутную стирку. Режимы используются для освежения белья. Полноценная стирка на этих программах невозможна.

Перед тем, как начать пользоваться стиральной машиной Bosch, необходимо изучить специальные значки для обозначения всех программ, расположенные на панели управления. На каждой модели есть основные кнопки: включение/выключение, стирка, полоскание, отжим.

Режимы стирки

Каждый пользователь быстро привыкает к своей технике и регулярно применяет определенные программы. Разработчики Бош обеспечили машинки необходимыми режимами стирки – от 12 до 16 вариантов в зависимости от модели.

Панель СМА «Бош»

Набор основных программ СМА Bosch включает в себя:

«Хлопок»;
«Синтетику»;
«Быструю стирку.

Среди специальных установленных программ стоит отметить:

«Джинсы»;
«Пух»;
«Детская одежда»;
«Спортивная одежда»;

«Шерсть»;
«Шелк»;
«Предварительное замачивание»;
«Выведение пятен».

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Нужная программа выбирается с помощью поворотного переключателя, каждая из них подписана и обозначена определенным символом. При возникновении сложностей с расшифровкой значков обратитесь к руководству пользователю.

Уход за стиральной машиной Bosch MAXX 4

В инструкции к Bosch MAXX 4 производитель отмечает, что устройство прослужит дольше, если за ним будет должный уход. Также важно использовать его исключительно по прямому предназначению.

Дозаторы, куда помещаются стиральный порошок, кондиционер для белья также нужно периодически промывать, поскольку со временем образуется налет, порошок будет не полностью вымываться из отсека. Как правило, процедуру нужно повторять через каждые четыре стирки.

В соответствии с инструкцией, Bosch MAXX 4 не рекомендуется использовать для стирки с не предназначенными для стиральных машин средствами. Например, порошки для ручной стирки создают обильную пену.

Также нельзя использовать натертое мелко хозяйственное мыло – оно может засорить порошкоприемник. Только четкое соответствие инструкции Bosch MAXX 4 позволит оценить все преимущества и качественную сборки техники ведущего производителя бытовых приборов.

Безопасная эксплуатация

В соответствии с инструкцией к стиральной машине Bosch MAXX 4:

Устройство должно быть подключено исключительно к холодному водоснабжению. Модельный ряд предназначен только для эксплуатации в домашних условиях.
Не рекомендуется подпускать к устройству маленьких детей и домашних животных.
Нагрев стекла защитной крышки во время стирки может достигать высоких температур, поэтому прикасаться к нему во время процесса не рекомендуется.
Прикасаться в системе управления и электрическому шнуру стиральной машины можно только сухими руками.

Чтобы сократить вероятности преждевременной поломки прибора и нанесения вреда здоровью потребителям, необходимо соблюдать все правила эксплуатации прибора, прописанные в инструкции к Bosch MAXX 4.

Как правильно стирать в Bosch MAXX 4

Управление стиральной машиной Bosch – несложная задача, с которой может справиться любая хозяйка. Нужно лишь выполнить несколько простых действий.

Чтобы случайно не испортить белье во время стирки, важно следовать некоторым правилам.

Перед стиркой обязательно просматривайте ярлычки, вшитые во внутренние швы одежды. На них указываются рекомендации по уходу за вещью, в частности условия стирки (ручная или машинная, температурный режим, возможность автоматического отжима и сушки).

Никогда не стирайте вместе белое и цветное белье. В противном случае яркие ткани могут полинять и оставить пятна на белоснежных вещах.

Если вы сомневаетесь в выборе режима для дорогого предмета гардероба, а этикетки нет, выбирайте программу деликатной стирки.

Не экспериментируйте. Каждая программа разработана с учетом особенностей разных типов тканей. Выбор неподходящего режима может в лучшем случае привести к снижению качества очищения белья, а в худшем – к порче ткани.

Если одежда имеет фурнитуру, перед помещением в барабан стиральной машины ее лучше положить в специальный мешочек.

Полезные советы

Условные изображения, используемые в аппаратах фирмы Bosch, во многом похожи на рисунки, нанесенные на этикетки одежды. Это делает выбор подходящего режима более простым. Советы по выбору:

Зная, что обозначают картинки на панели управления, вы сможете быстро и безошибочно выбирать оптимальные программы для стирки. Знание режимов и программ поможет вам одновременно экономить ресурсы и качественно отстирывать вещи, сохраняя их целостность и привлекательность.

Источник

Стиральные машины Bosch серии «МАКС-4»

Одной из наиболее популярных серий стиральных машин Bosch последних лет стала серия «МАКС-4», в которую входят машины с фронтальной загрузкой и глубиной корпуса 40 см. В отличие от своих полногабаритных «сестер» — стиральных машин серии «MAXX» с глубиной корпуса 60 см и загрузкой белья 6 кг, — машины серии «МАКС-4» рассчитаны на загрузку 4 кг сухого белья.

Машины данной серии имеют электронную систему управления Fuzzy Logic, с помощью которой осуществляются контроль дисбаланса белья и ценообразования в барабане, а также контроль расхода воды и времени полоскания в соответствии с загрузкой белья.

Панель управления стиральных машин серии «МАКС-4» снабжена поворотными рукоятками выбора программы стирки (предварительная, интенсивная, деликатная, ручная стирка шерсти и т. д.), кнопками выбора дополнительных функций «Легко гладить», «Больше воды», «Быстрая стирка» и светодиодами индикации хода выполнения программы (сверху вниз: «готовность», «работа» и «окончание работы»). На рис. 1 показана панель управления стиральной машины Bosch WFC 2060 BY (по новой системе обозначений фирмы — модель В1WTV3002).

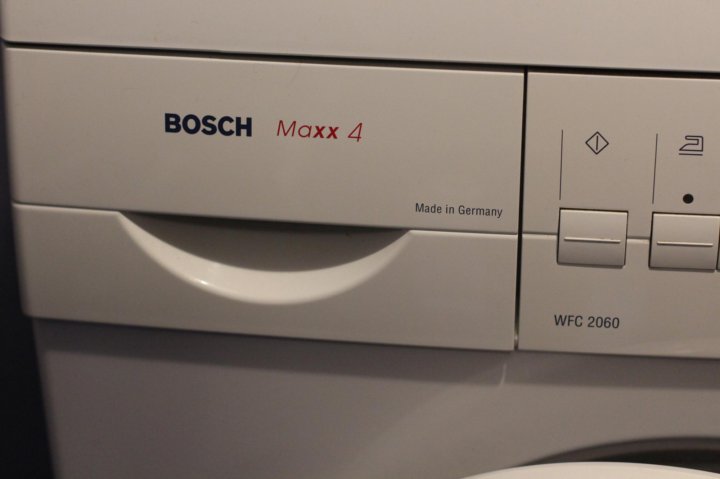

Рис. 1 Панель управления стиральной машины Bosch WFC 2060

На панели управления этой модели имеется также рукоятка выбора скорости вращения барабана при отжиме (от 600 до 1000 об/мин).

С помощью рукоятки выбора программы стирки производится установка режима, соответствующего типу белья и степени его загрязнения. Так, для хлопковых и прочноокрашенных цветных тканей можно установить режим стирки при 90 °С без предварительной стирки либо с предварительной стиркой, выполняемой при 60 °С. Для слабозагрязненного белья либо для нестойких цветных тканей можно выбрать режим стирки при температуре от 30 до 60 °С (так называемый режим EASY CARE (англ.) или Pflegeleicht (нем.).

При выборе дополнительной функции «Легко гладить» отжим белья происходит с интервалами, продолжительность которых определяется в соответствии с заданной программой стирки.

Благодаря такому режиму отжима снижается количество складок на белье, что облегчает его глаженье.

Другая модель данного семейства — стиральная машина Bosch WFC 1600 BY (по новой системе обозначений фирмы — модель B1WTV3800A) — не имеет рукоятки регулировки скорости вращения барабана при отжиме, вместо нее имеется дополнительная клавиша выбора скорости вращения — 800 или 600 об/мин. Вместо функции «Легко гладить» предусмотрена функция «Принудительное отключение отжима», также активируемая с помощью кнопки.

Данная модель стиральной машины имеет класс энергопотребления А, класс эффективности стирки А, класс эффективности отжима D. При выполнении программы стирки цветного белья при температуре 60 °С расход воды составляет 49 л, электроэнергии — 0,8 кВт-ч, время стирки — 90 мин. Машины снабжены системой Aqua-Spar, благодаря которой происходит быстрое и эффективное увлажнение белья.

Особенности СМА «Бош»

Есть названия брендов, которые не нуждаются в рекламе. Среди них — старейшая немецкая фирма Bosch , занимающаяся производством бытовой техники на протяжении последних ста лет. Чтобы стиральные машины благополучно выработали свой ресурс, нужно правильно ими пользоваться.

Высокий срок эксплуатации. Качество сборки практически не зависит от страны-производителя — компания, дорожа репутацией, бдительно следит за производствами, организованными в других странах.
Экономное расходование ресурсов. Модели «Бош» имеют класс энергоэффективности не ниже А+ и А++.
Автоматическое взвешивание. Аппарат сам подсчитывает оптимальный расход воды и порошка.
Барабан VarioSoft обеспечивает бережную стирку деликатных тканей.

Среди недостатков «Бошей» эксперты и пользователи отмечают:

шумную работу на отжиме;
более высокую стоимость, по сравнению с аналогами.

Элементы конструкции

На рис. 2 — 5 показаны элементы конструкции стиральной машины WFC 1600 BY (панель управления, корпусные элементы, бак, барабан и основные электрические компоненты, гидравлическая система), а в табл. 1—4 даны перечни соответствующих комплектующих.

Рис. 2 Элементы конструкции стиральной машины WFC 1600 BY (панель управления)

Таблица 2. Элементы конструкции стиральной машины WFC 1600 BY (панель управления)

Поз.	Код	Кол-во	Описание
1	35 7278	1	Панель управления
2	26 7718	1	Декоративная накладка (надписи на русском языке)
3	26 7602	1	Электронный модуль и элементы его крепления
4	17 1254	1	Противопомеховый фильтр
5	17 4577	1	Кожух противопомехового фильтра
6	26 6722	1	Шнур питания
7	26 7678	1	Ручка бункера
8	17 2697	1	Переходник рукоятки переключена программ
9	17 2699	1	Рукоятка переключения программ

Рис. 3 Элементы конструкции стиральной машины WFC 1600 BY (корпусные элементы)

Таблица 3. Элементы конструкции стиральной машины WFC 1600 BY (корпусные элементы)

Поз.	Код	Кол-во	Описание
1	21 5600	1	Верхняя крышка
2	17 4590	1	Накладка
3	35 6792	1	Задняя крышка
4	09 5209	1	Держатель шланга
5	17 5725	1	Транспортный болт
6	17 5724	1	Транспортный болт
7	23 5797	1	Корпус
8	17 6350	1	Регулировочный ключ
9	21 5602	1	Поддон
10	17 4241	4	Ножка
11	35 4120	1	Цокольная панель
12	26 5956	1	Накладная панель
13	02 9854	2	Фиксатор
14	17 1269	1	Петля дверцы люка
15	35 4126	1	Хомут
16	35 4127	1	Внутренняя рамка дверцы люка
17	35 4128	1	Окно дверцы люка
18	35 4129	1	Наружная рамка дверцы люка
19	17 1255	3	Шпилька
20	26 6751	1	Ручка дверцы люка
21	17 1278	1	Комплект защелки дверцы люка
22	17 1264	2	Втулка
23	21 5253	1	Передняя панель корпуса
24	16 7587	2	Фиксатор передней панели
25	17 1256	1	Устройство блокировки дверцы люка
26	35 8931	1	Нижняя траверса
27	35 8923	1	Верхняя траверса
28	16 7581	2	Фиксатор верхней крышки

Рис. 4 Элементы конструкции стиральной машины WFC 1600 BY (бак, барабан и основные электрические компоненты)

Таблица 4. Элементы конструкции стиральной машины WFC 1600 BY (бак, барабан и основные электрические компоненты)

Поз.	Код	Кол-во	Описание
1	17 1270	1	Винт М8х30
2	35 6798	1	Шкив
3	23 5796	1	Бак (задняя часть)
4	17 4248	1	Подшипниковый узел
5	35 4131	1	Ремень
6	17 1291	1	Стопорное кольцо
7	21 5604	1	Барабан в сборе с крестовиной
8	26 5964	1	Уплотнение бака
9	21 5603	1	Верхний противовес
10	26 7513	2	Крепеж верхнего противовеса
11	17 1271	2	Винт крепления электродвигателя
12	17 1272	2	Втулка
13	14 1876	1	Электродвигатель
14	15 4740	2	Угольная щетка
15	16 8798	2	Втулка
16	17 2688	2	Амортизатор
17	17 1273	1	Фиксатор ТЭНа
18	26 7512	1	ТЭН
19	17 0961	1	Датчик температуры
20	35 4134	1	Хомут
21	35 4135	1	Манжета люка
22	26 5965	1	Прокладка
23	21 5605	1	Передний противовес
24	23 5795	1	Бак (передняя часть)
25	17 4245	2	Пружина подвески

Стиральная машина Bosch MAXX 4: инструкция по эксплуатации

Всем известный производитель Bosh, прежде чем представить миру очередную новинку, не только проводит множество тестов, но и использует все доступные методы для обеспечения максимальной безопасности. Чтобы стиральная машина MAXX 4 радовала своего хозяина как можно дольше, в комплект к ней в обязательном порядке входит подробная инструкция, помогающая обеспечить правильный уход и использование.

Стоит отметить, что некоторым людям проще понять описываемый материал с помощью визуализации, поэтому объяснять важные моменты тем более, что в дополнении есть схематичные картинки. Но прежде чем начать пользоваться устройством, следует ознакомиться с мерами предосторожности и общими правилами и рекомендациями Bosch.

Безопасная эксплуатация

В соответствии с инструкцией к стиральной машине Bosch MAXX 4

Устройство должно быть подключено только к холодной воде. Модельный ряд предназначен только для использования в домашних условиях.
Не рекомендуется держать устройство маленьким детям и домашним животным.
Теплозащитное стекло крышки во время мытья может достигать высоких температур, поэтому прикасаться к нему в процессе не рекомендуется.
Прикасаться к системе управления и электрическому шнуру стиральной машины только сухими руками.

Для снижения вероятности преждевременного выхода устройства из строя и причинения вреда потребителям необходимо соблюдать все правила эксплуатации устройства, прописанные в инструкции для Bosch MAXX 4.

Процесс установки: Особенности

При включении стиральная машина привезена домой, первым делом нужно снять транспортировочные болты. Как правило, их устанавливают в магазине для поддержания надлежащего состояния внутренних деталей. Чаще всего используются четыре болта. Чтобы от них избавиться, необходимо использовать SW 13.

Рекомендовано

Настройки IPTV «Ростелеком». Каналы IPTV

Аналоговое ТВ постепенно уходит на второй план. Его место более быстрым темпом занимает бесплатный IPTV Ростелеком. И это действительно удобно, т.к. цифровые каналы лучше смотрятся из-за лучшего изображения, звука. Но сначала необходимо уточнить некоторые моменты. …

IMEI: как поменять телефон самостоятельно

Если вам необходимо поменять IMEI на телефоне, в этой статье будет предоставлена полная и верная информация о том, что такое IMEI код, что такое для чего он нужен, и как его изменить. Что такое IMEI Вы Возможно уже сталкивались с этим понятием, значит знаете, что …

Что касается подключений, то в соответствии с инструкцией к стиральной машине Bosch MAXX 4 шланг можно подключить к водопроводу двумя способами: с помощью отдельной трубы или с помощью смесителя, расположенного в ванной или раковине в кухня. В каждом случае наливной шланг должен крепиться к специальному тройнику. Вторая часть связана с машиной.

Что касается организации слива, то в любом случае отверстие должно располагаться на расстоянии не менее 60 см от начала пола. Обязательно нужно использовать хомут, который поможет снизить вероятность протечек.

В соответствии с инструкцией по эксплуатации Bosch MAXX 4 WFC 2060 установка прибора должна быть ровной. Для этой цели подойдет специальная строительная линия или обычный стакан с водой. Максимальный уклон не должен быть более 2 градусов Цельсия.

Первый запуск

Производитель в инструкции по эксплуатации Bosch MAXX 4 рекомендует при первом запуске запускать устройство без нижнего белья. Сделать это можно специальным стартовым средством или обычным стиральным порошком. Состав заливают в отсек для основной стирки и запускают стандартный цикл на «Хлопок 60». Такие мероприятия позволят очистить стиральную машину от производственных загрязнений и подготовить ее к загрузке белья.

Программы и функции модельного ряда

Выберите нужную программу с помощью универсальной ручки, которая поворачивается в обе стороны. Если говорить о функциональности MAXX 4, то с помощью различных режимов можно справиться с серьезными и застарелыми загрязнениями, без вреда стирая деликатные и детские вещи, спортивный инвентарь и даже обувь. Хотя каждый режим подразумевает свою температуру и при необходимости все параметры можно изменить самостоятельно.

Также отдельно можно запустить циклы полоскания и отжима. Все зависит от представления задачи пользователем. Помимо того, что машина не сильно вибрирует, количество оборотов можно уменьшить до 600. Но в этом случае белье будет больше пропитываться водой. Если вещь деликатная, дополнительный цикл полоскания тоже всегда есть под рукой. Быстрая стирка, обычно используется в том случае, если одежду или белье нужно просто освежить. В инструкции к Bosch MAXX 4 WFC 2063 OE более подробно можно посмотреть таблицу, где для каждого режима показано. Максимальное время стирки 135 минут.

Запуск

Для тех у кого данная модель не первая стиральная машина, начните стирку, не делайте большой работы. Как правило, сначала нужно убедиться, что она действительно подключена к блоку питания. Бывает, что из-за спешки потребители ошибаются в выборе программы стирки. Не отчаивайтесь, ведь выбрать другой режим еще можно. Необходимо выполнить следующую процедуру:

Переместите регулятор выбора программы в ноль.
Подождите пару секунд, а затем выберите программу, которую вы планировали использовать ранее.
Нажмите старт и стиральная машина начнет процесс в соответствии с вновь выбранным режимом.

Часы

В инструкции к Bosch MAXX 4 производитель отмечает, что устройство прослужит дольше, если за ним правильно ухаживать. Также важно использовать его только по назначению.

Диспенсеры, куда положить стиральный порошок, кондиционер для белья тоже надо периодически чистить, т.к. со временем налет порошка не будет удаляться из отсека. Как правило, процедуру необходимо повторять каждые четыре стирки.

В соответствии с инструкцией по эксплуатации Bosch MAXX 4 не рекомендуется использовать для стирки не предназначенные для стиральных машин средства. Например, порошки для ручной стирки создают обильную пену. Также нельзя использовать мелко натертое мыло — оно может засорить бороскопирование.

Только точное соответствие инструкции Bosch MAXX 4 позволит оценить все преимущества и качество оборудования ведущего производителя бытовой техники.

AR: https://tostpost.com/ar/technology/16201-washing-machine-bosch-maxx-4-operating-instructions.html

БЫТЬ: https://tostpost.com/be/tehnalog/27960-pral-naya-mashyna-bosch-maxx-4-nstrukcyya-pa-ekspluatacy.html

Германия: https://tostpost.com/de/technologie/27990-waschmaschine-bosch-maxx-4-bedienungsanleitung.html

ES: https://tostpost.com/es/la-tecnolog-a/28020-lavadora-bosch-maxx-4-manual-de-instrucciones.html

КК: https://tostpost.com/kk/tehnologiya/27916-k-r-zhu-ysh-mashina-bosch-maxx-4-paydalanu-zh-n-ndeg-n-s-auly.html

PL: https://tostpost.com/pl/technologii/27608-pralka-bosch-maxx-4-instrukcja-obs-ugi.html

PT: https://tostpost.com/pt/tecnologia/27707-m-quina-de-lavar-roupa-bosch-maxx-4-manual-de-instru-es.html

TR: https://tostpost.com/tr/teknoloji/29555-ama-r-makinesi-bosch-maxx-4-kullan-m-k-lavuzu.html

Великобритания: https://tostpost.com/uk/tehnolog/27872-pral-na-mashina-bosch-maxx-4-nstrukc-ya-po-ekspluatac.

html

Стиральная машина Bosch MAXX 4: инструкция по эксплуатации

Безопасная эксплуатация

В соответствии с инструкцией к стиральной машине Bosch MAXX 4

Устройство должно быть подключено только к холодной воде. Модельный ряд предназначен только для использования в домашних условиях.
Не рекомендуется держать устройство маленьким детям и домашним животным.
Теплозащитное стекло крышки во время мытья может достигать высоких температур, поэтому прикасаться к нему в процессе не рекомендуется.
Прикасаться к системе управления и электрическому шнуру стиральной машины только сухими руками.

Процесс установки: Особенности

Рекомендовано

Настройки IPTV «Ростелеком». Каналы IPTV

IMEI: как поменять телефон самостоятельно

Первый запуск

Программы и функции модельного ряда

Запуск

Переместите регулятор выбора программы в ноль.
Подождите пару секунд, а затем выберите программу, которую вы планировали использовать ранее.
Нажмите старт и стиральная машина начнет процесс в соответствии с вновь выбранным режимом.

Bosch classixx 5 в Пскове: 518-товаров: бесплатная доставка, скидка-39% [перейти]

Стиральная машина Bosch Maxx 4, значки, инструкция по применению

Описание стиральной машины Bosch Maxx 4, функции, расшифровка значков

Техника безопасности

Первый запуск Bosch Maxx

Установка аппарата

Выбор программ и функций

Значки на панели управления

Режимы стирки

Уход за стиральной машиной Bosch MAXX 4

Безопасная эксплуатация

Как правильно стирать в Bosch MAXX 4

Полезные советы

Стиральные машины Bosch серии «МАКС-4»

Особенности СМА «Бош»

Элементы конструкции

Таблица 2. Элементы конструкции стиральной машины WFC 1600 BY (панель управления)

Таблица 3. Элементы конструкции стиральной машины WFC 1600 BY (корпусные элементы)

Таблица 4. Элементы конструкции стиральной машины WFC 1600 BY (бак, барабан и основные электрические компоненты)

Стиральная машина Bosch MAXX 4: инструкция по эксплуатации

Безопасная эксплуатация

Процесс установки: Особенности

Первый запуск

Программы и функции модельного ряда

Запуск

Часы

Стиральная машина Bosch MAXX 4: инструкция по эксплуатации

Безопасная эксплуатация

Процесс установки: Особенности

Первый запуск

Программы и функции модельного ряда

Запуск

Часы

Добавить комментарий Отменить ответ
