Как подключить трансформатор правильно: Схема подключения трансформатора, как правильно подсоединить трансформатор к цепи. « ЭлектроХобби

Схема подключения трансформатора, как правильно подсоединить трансформатор к цепи. « ЭлектроХобби

Применение силовых понижающих (реже повышающих) трансформаторов имеет большое распространение. Они являются достаточно простым и недорогим решением для функции преобразования электрической энергии, а именно напряжения и тока. Для тех, кто не особо знаком с электротехникой уточню — трансформаторы представляют собой электрическую машину, состоящую из магнитопровода определенной формы, на котором содержаться намотки изолированного провода (медного чаще всего). В зависимости от количества витков на трансформаторе и его сечения зависит напряжение и ток, который преобразуется.

Самый простой вариант трансформатора содержит на себе две обмотки. Входная обмотка называется первичной, а выходная — вторичной. Изначально каждый трансформатор рассчитывается на свою мощность, напряжение, ток, частоту. Чаще всего можно встретить обычный понижающий трансформатор, у которого входная обмотка рассчитана на напряжение 220 вольт, а вторичная на то напряжение, которое используется тем или иным устройством (наиболее ходовыми являются 3, 5, 9, 12, 24 вольта). От количества витков зависит напряжение, а от диаметра провода обмотки — сила тока.

Схема подключения трансформатора достаточно проста. На вход подается питание (переменное напряжение). Если это обычный понижающий транс, рассчитанный на стандартное сетевое напряжение, то подключаем 220 вольт. Полярность тут не имеет значения. Обычно на самом электротехническом устройстве пишется, где у него, какая обмотка, на сколько вольт она рассчитана. Входные провода (или выводы, клеммы) как правило делаются хорошо изолированными, расположенные отдельно от выходных. В принципе легко понять, какие выводы соответствуют входу.

Если вам попался силовой трансформатор, у которого нет четкого указания, надписи, где у него входные клеммы, выводы, провода, а вы точно знаете, что он на 220 вольт, то можно первичную обмотку просто вызвонить тестером, мультиметром. Итак, сначала зрительно определяем, какие выводы наиболее похожи на вход. Далее начинаем измерять сопротивление обмоток. Так как первичная обмотка рассчитана на большее напряжение (220 вольт), значит она будет иметь наибольшее сопротивление относительно всех остальных. Для примера, у большинства понижающих трансформаторов размерами примерно с кулак взрослого человека сопротивление входной, первичной обмотки будет лежать в пределах 10-1000 ом. Чем больше трансформатор, тем меньше сопротивление на его входной обмотки.

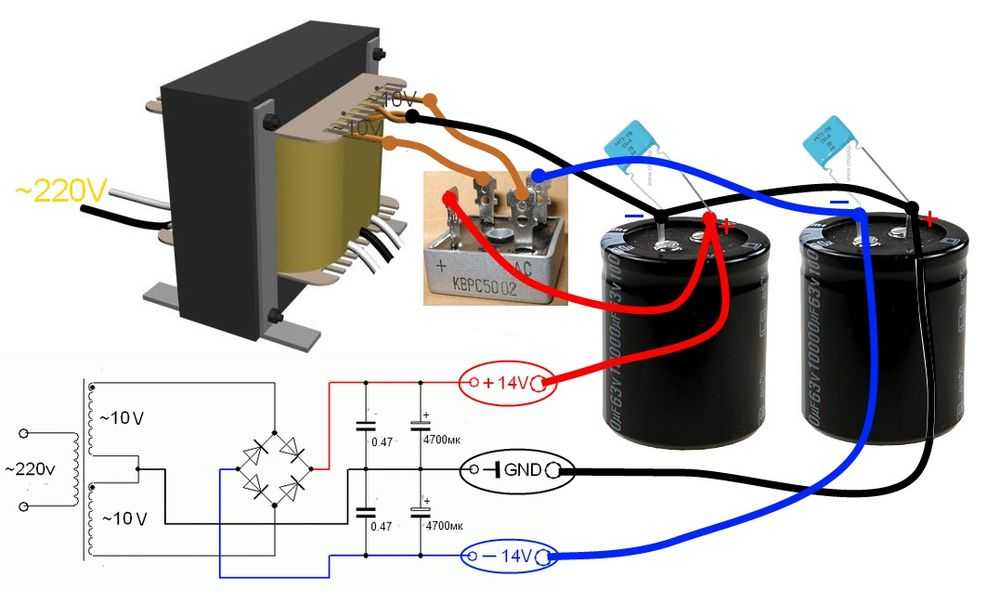

Вторичная обмотка силового понижающего трансформатора в простом варианте имеет два вывода (провода, клеммы). Она наматывается проводом большего диаметра, в сравнении с первичной обмоткой. На ее выводах будет пониженное переменное напряжение (когда на вход подадим питание). Для большинства устройств нужно постоянное низковольтное напряжение, а поскольку со вторичной обмотки выходит переменное напряжение, то ее в большинстве случаев подключают к диодному, выпрямительному мосту, который и преобразует переменное напряжение в постоянное.

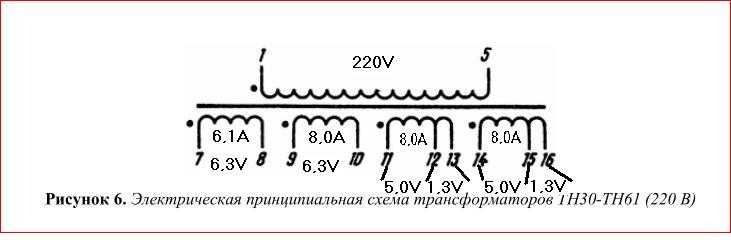

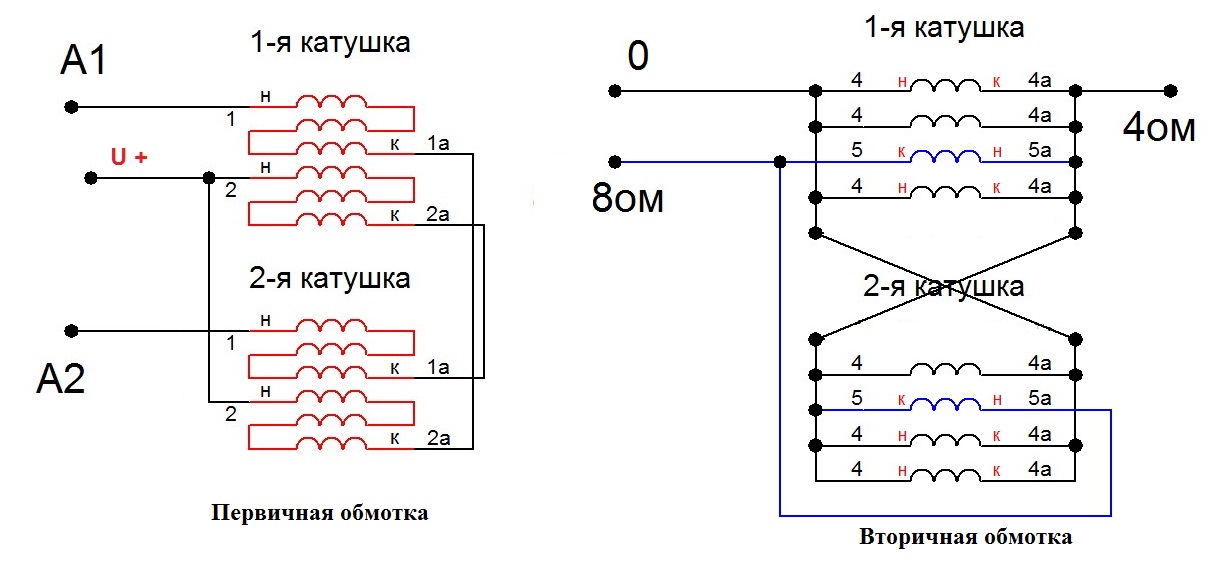

Для некоторых электротехнических устройств нужно несколько различных низковольтных напряжений. В этом случае ставятся силовые понижающие трансформаторы, у которых имеется одна входная обмотка (первичная), рассчитанная на 220 или 380 вольт, и несколько выходных (вторичные). Либо может быть вторичная обмотка со средней точкой. То есть, у выходной обмотки электрической машины (транса) выходит 3 провода (один провод общий для двух одинаковых обмоток, ну и по проводу, идущие от других концов этих обмоток). У таких понижающих трансформаторов относительно общего провода будет два одинаковых низковольтных напряжения, а общее напряжение будет равно сумме этих двух напряжений.

В промышленности широко используются также напряжения величиной в 380 вольт. Следовательно, те трансформаторы, что там используются могут быть рассчитаны как на входное переменное напряжение 220 вольт, так и на 380 вольт. Если на таких трансах есть надпись (входного и выходного напряжения), значит хорошо. Если же непонятно, на какое входное напряжение рассчитан трансформатор, то — если на транс, рассчитанный на 380 вольт подать 220 вольт, на выходе мы всего лишь получим меньшее напряжение, чем он изначально должен выдавать, если же наоборот, транс рассчитан на 220 вольт, а мы на него подадим 380 вольт, то он быстро начнет греться и в скором времени просто выйдет из строя.

P.S. Трансформаторы рассчитаны на работу именно с переменным током, от постоянного они будут просто греться, не выдавая на выходе никакого напряжения. Также стоит учесть, что в большинстве случаев (когда обмотки между собой не связаны, к примеру две первичные, которые подключаются последовательно) полярность подключения к выводам трансформатора не имеет значения. Главное, чтобы вы были уверены в том, что само устройство рассчитано на то напряжение, которое вы на него собираетесь подавать и получать. Ну, и не забываем — мощность имеет значение! Подбирайте именно такой трансформатор, который без перегрузки может обеспечить ваше устройство нужным напряжением и током.

Как подключить трансформатор тока: информация, маркировка, инструкция

Сегодня обсудим, как подключить трансформатор тока. Рассмотрим некоторые особенности измерительных приборов. Должны называть инструмент вспомогательным. Используется совместно со счетчиками электрической энергии, защитными цепями. Ток вторичной обмотки пропорционален потребляемому полезной нагрузкой – электрическими двигателями, нагревательными приборами, освещением. Позволит оценить параметры мощной промышленной сети без риска порчи контрольного оборудования. Косвенной выгодой становится безопасность обслуживающего персонала, снимающего показания, ведущего контроль. Значительно уменьшает требования к квалификации, снимает другие ограничения.

Общие сведения о трансформаторах тока

Трансформаторы тока создаются согласно нормативной документации. Параметры регламентированы. Например, стандартами:

1. ГОСТ 7746-2001.
2. ГОСТ 23624-2001.

Небольшой трансформатор

Дело касается коэффициента трансформации. Главный параметр, показывающий отношение меж токами первичной, вторичной обмоток. Цифра позволит сопрягать трансформатор тока с счетчиком, защитным автоматом. Причем требования значительно снижаются. Сеть потребляет 200 А, коэффициент трансформации равен 100, достаточно наличия защитного автомата 2 А. Видите, очень выгодно. Безопасность персонала расписали.

Получается, во вторичной цепи напряжение сетевое. Выгоды не получается. Собственно, поэтому прибор называется трансформатором тока. Не меняет напряжения. Напоминаем, действующее значение фазы напряжения 380 вольт составляет 220 вольт. Работа с промышленной сетью напоминает однофазные. Трансформаторов тока понадобится три. Счетчик измеряет напряжение, ток, определяя параметры:

• Полную мощность потребления в ВА.
• Реактивную мощность в вар.
• Активную мощность Вт.

Часто нужен нейтральный провод (даже в трехпроводных промышленных сетях). К трансформатору тока не относится. Включается не так, как обычный. Первичная обмотка малого сопротивления, чтобы не вносить возмущений в цепь. Включается последовательно полезной нагрузке (двигателям).

Типичный трансформатор включается следующим образом: нагрузка находится в цепи вторичной обмотки. Позволит развязать потребителя, источник по постоянному току (гальваническая развязка), получить нужные параметры. В нашем случае (!) манипуляций с входными напряжениями, токами не производится.

В цепь вторичной обмотки включается прибор измерения, контроля. Счетчики снабжены двумя катушками: тока, напряжения. В цепь вторичной обмотки включается первая. Катушка напряжения одним концом заводится на фазу, на второй подается нейтраль. Комплексный подход позволит оценить мощность. На нейтраль положено заводить один конец токовой катушки. Как узнать последовательность действий более подробно? Схема дается на приборе контроля, измерения. Трансформатор тока является изделием универсальными, тонкости нужно искать на корпусе (шильдике) стороннего оборудования.

Первичная обмотка включается последовательно полезной нагрузке, вторичная используется для внедрения в сеть устройств контроля, измерения. Подробная схема включения зависит от типа сопрягаемых устройств, приводится на корпусе, шильдике, инструкцией. Рассмотрим, как трансформатор тока обозначается электрическими схемами. На просторах сети встретим много ошибок. В предыдущих обзорах приводили рисунок трансформатора тока, просто копируем из предыдущей локации:

1. Прямой толстой линией показана первичная обмотка. К одному концу подводится фаза, к другому подключается потребитель. Холодильник, кондиционер, завод. Чертеж дан показывает трехфазное напряжение 380 вольт. Показана одна ветка. Прочие подключаются аналогично. В нижнем правом углу можем видеть измерительные катушки счетчика. Одна из возможных схем, не является догмой. Подробно электрические карты приводятся корпусами, шильдиками приборов. Можно достать на специализированном форуме.

   Подключение трансформатора тока

2. Витками схема обозначает вторичную обмотку. Иногда на рисунках точки включения могут лежать на толстой линии, не должно смущать. Для большей наглядности выводы вторичной обмотки расположили ниже. К ним подсоединяются приборы измерения, контроля. Здесь ток меньше потребляемого полезной нагрузкой (холодильники, кондиционеры) в разы. Сколько – показывает коэффициент трансформации. Кстати, согласно ГОСТ, не может быть произвольным. Значение выбирается из ряда! Согласно требованиям к измерительным приборам, контрольным, ток вторичной цепи равен 1, 2, 5 А. На такие условия работы рассчитываются счетчики, прочие контрольные, учетные приспособления. Коэффициент трансформации выбирается за счет варьирования тока полезной нагрузки, протекающего в первичной обмотке. Пределы широкие. Приводим неполный ряд, взятый из стандартов (для измерительных лабораторных трансформаторов тока), указанных выше – подробно читатели могут ознакомиться с документом самостоятельно: 0,1; 0,5; 1; 1,5; 5; 7,5; 10; 15; 20; 25; 30; 800 А; 1; 1,2; 5; 6; 8; 15; 16; 18; 30; 32; 50; 60 кА. Из неполного перечня видно: не всегда трансформатор тока понижающий. Может повысить значение тока 0,1 А до 5 А. Что позволит использовать мощные измерители простейшими цепями. Счетчик должен давать возможность учитывать существующее положение дел, некоторые предназначены для использования только с определенным коэффициентом трансформации. Подробно о пригодности прибора судим в каждом конкретном случае отдельно.

Что касается приборов, применяемых за пределами лабораторий, разброс ниже. Обратите внимание, нагрузка вторичной цепи ученых должна быть по возможности активной. Точнее говоря, если коэффициент мощности меньше 1, следует подключать только индуктивные сопротивления. По большей части выполняется, в особенности для трехфазных цепей. Сварочный аппарат на входе содержит обмотку трансформатора, двигатель подключается на катушку статора, ротора. Касается счетчиков, где витой провод послужит для оценки параметров напряжения, тока. Примеры индуктивных сопротивлений. В реальности лучше перестраховаться, если коэффициент мощности меньше 1 (реактивное сопротивление обусловило возникновение потерь), пусть лучше импеданс (комплексное сопротивление) будет индуктивным, не емкостным.

Маркировка трансформаторов тока

Различные трансформаторы

Прежде, чем произвести подключение трансформатора, убедитесь, что годится выбранным целям. Из сказанного выше понятно, как оценить количественно параметры, для применения знаний на практике следует уметь читать маркировку изделия. Код регламентируется стандартом. Приводим перечень параметров, указываемых производителем на шильдике трансформатора тока:

1. Логотип производителя с последующей надписью «трансформатор тока». Достаточно сложно промахнуться, выбрав в магазине другой прибор.
2. Тип трансформатора характеризуется конструктивными особенностями, видом изоляции. Расшифровка приводится в стандартах, указанных выше. Рядом в маркировке идет климатическое исполнение. Есть сомнения в умении читать шильдик, проще дома заранее распечатать таблицы ГОСТ. При необходимости следует изучить конструктивные особенности. Поможет понять, как подключить трансформатор, оценить пригодность для цепи в принципе.
3. Порядковый номер по реестру предприятия-изготовителя понадобится при обращении в службу поддержки (иностранные компании), используется для отчетности, если покупку осуществит не физическое лицо.
4. Номинальное напряжение первичной обмотки указывается для всех трансформаторов тока за исключением встроенных. Потому что в последнем случае электрические параметры должны быть соблюдены внешним по отношению к прибору устройством.
5. Номинальная частота может отсутствовать, если (по значению напряжения) можно понять: стандартна для государства (РФ – 50 Гц).
6. В природе встречаются трансформаторы с несколькими выводами вторичной обмотки. Позволит получить два-три прибора в одном. В зависимости от электрической схемы будет меняться коэффициент трансформации. Напротив параметров указывается номер вторичной обмотки.

   Характеристики трансформатора тока

7. Коэффициент трансформации является важнейшей величиной, идет далеко не первым в маркировке. Обозначается прямой, наклонной дробью, в числителе стоит первичный ток, в знаменателе вторичный. Коэффициент трансформации намного больше единицы. Среди лабораторных изделий найдем вопиющие исключения из правила. Планируется подключение трансформаторов тока в маломощную цепь для использования стандартных приборов учета – ищите покупку по другому номеру ГОСТ (23624-2001).
8. Класс точности важен мощным потребителям. Едва ли захочется платить лишние деньги. При необходимости обращайте внимание на параметр. Расшифровывается согласно ГОСТ 7746-2001.
9. Номинальный класс безопасности прибора свидетельствует о том, что упоминали выше: за счет более мягких условий во вторичной обмотке риск поражения электрическим током падает. При соблюдении требований никто не гарантирует 100%, что несчастный случай не произойдет. Производственный процесс сразу закладывает некую мизерную вероятность летальных исходов, наша задача цифру уменьшить. Про коэффициент безопасности вторичной обмотки трансформатора тока расскажем следующим образом. Допустим, максимальный ток счетчика составляет 20 А. Коэффициент трансформации обозначен 20/2 А. Коэффициент безопасности изделия должен равняться 10, не более. При коротком замыкании первичной обмотки сердечник войдет в насыщение, ток вторичной цепи не превысит 20 А. Счетчик не сгорит. Аналогично рассчитывается безопасность рабочего персонала.
10. Предельная кратность тесно связана с предыдущим значением. Отношение некоторого тока, при котором погрешность составляет не менее 10%, к номинальному. Предел, при котором трансформатор тока способен помогать в измерениях, выступать средством контроля.

Надеемся, читатели теперь знают, чем рассматриваемая задача отличается от вопроса о том, как подключить понижающий трансформатор 220/12 В. Совершенно разные вещи. Обмотки идут последовательно с нагрузкой, измерителем. Коэффициент трансформации показывает, какой прибор контроля можно использовать во вторичной цепи.

Параллельные трансформаторы – Руководство электрика по однофазным трансформаторам

Основной корпус

Может наступить момент, когда ваш трансформатор приблизится к полной нагрузке. На данный момент у вас есть два варианта.

1. Замените трансформатор на более мощный.

2. Параллель в новом трансформаторе.

Иногда более практично подключить новый трансформатор параллельно, так как время простоя в работе минимально.

Три правила и истина (для распараллеливания)

Перед параллельным подключением трансформаторов необходимо выполнить три условия.

1. Трансформаторы должны иметь одинаковое первичное и вторичное напряжение.

Если номинальное напряжение трансформаторов неодинаково, большие блуждающие токи будут протекать как в первичной, так и во вторичной обмотках. Циркуляционные токи — это токи, протекающие между двумя трансформаторами, но не через нагрузки. Меньший трансформатор будет работать как нагрузка на больший трансформатор. Из-за низкого сопротивления обмотки трансформатора циркулирующие токи могут оказаться довольно большими и опасными.

Несмотря на то, что напряжения, индуцируемые во вторичных обмотках трансформаторов, являются переменными, в каждой из вторичных обмоток текут одни и те же циркулирующие токи. Любой ток, протекающий во вторичной обмотке трансформатора, должен быть согласован с током в первичной обмотке, чтобы в первичных обмотках создавалось надлежащее CEMF. Ток в первичной обмотке равен току вторичной обмотки, деленному на коэффициент витков. Это означает, что циркулирующие токи, пропорциональные токам во вторичных обмотках, также будут протекать в первичных обмотках.

2. При подключении необходимо соблюдать полярность клемм трансформаторов.

Это по-прежнему позволяет параллельно подключать трансформатор с вычитающей полярностью к трансформатору с аддитивной полярностью, если убедиться, что соединительные клеммы имеют одинаковую мгновенную полярность.

Рисунок 10. Циркуляционные токи

• Можно заменить вторичные обмотки трансформатора батареями, чтобы проанализировать, что произойдет, если не соблюдать правильную полярность. На рис. 11 показаны две батареи с одинаковым напряжением, подключенные друг к другу  неправильно  параллельно. Аккумуляторы действуют так, как будто они соединены последовательно друг с другом, и только сопротивление самих обмоток будет ограничивать ток.

• Этот ток будет довольно большим и скорее всего превысит номиналы обмоток и сгорит трансформатор.

Опять же, любой ток, протекающий во вторичной обмотке трансформатора, должен быть согласован с током в первичной обмотке, чтобы в первичных обмотках создавалось надлежащее CEMF. Ток в первичной обмотке равен току вторичной обмотки, деленному на коэффициент витков.

Вы должны убедиться, что мгновенная полярность всех клемм, соединенных вместе, всегда одинакова.

3. Все трансформаторы должны иметь одинаковый процент импеданса.

Подробнее об этом мы поговорим позже. Использование одного и того же импеданса в процентах важно для обеспечения того, чтобы трансформаторы распределяли нагрузку в соответствии со своими возможностями. Например, при условии, что они имеют одинаковый процент импеданса, трансформаторы на 100 кВА и 25 кВА могут быть соединены параллельно, так что трансформатор на 100 кВА всегда будет нести в четыре раза большую нагрузку, чем трансформатор на 25 кВА.

При нагрузке трансформатора напряжение на его клеммах изменяется из-за падения IZ (линейные потери) в обмотках. Полное сопротивление в процентах — это просто выражение полного сопротивления трансформатора в процентах от номинального полного сопротивления трансформатора при полной нагрузке. Если трансформаторы имеют одинаковые процентные импедансы, то их напряжения на клеммах равны, если трансформаторы несут равный процент их токов полной нагрузки. Это гарантирует, что трансформаторы распределяют нагрузку в соответствии со своими индивидуальными способностями.

Рассмотрим упомянутые ранее трансформаторы на 100 кВА и 25 кВА. Если эти два трансформатора имеют одинаковый процент импеданса, то вместе они способны питать нагрузку 125 кВА без превышения номинальной мощности любого трансформатора.

Однако, если два трансформатора имеют разные процентные импедансы, тот из них, у которого более низкий процентный импеданс, будет перегружен до того, как они достигнут 125 кВА.

Рис. 11. Полярность линии

Соблюдение полярности при параллельном подключении трансформаторов

Возможно параллельное соединение трансформаторов разной полярности. Вы должны помнить, что вы совмещаете полярности. Ранее мы узнали, что h2 и X1 всегда имеют одинаковую полярность, поэтому очень важно обращать особое внимание на полярность трансформаторов.

При разработке чертежей трансформатора необходимо соблюдать следующую последовательность:

1. Вы определяете полярность линии питания.
2. Полярность линии питания определяет первичную полярность трансформатора.
3. Первичная полярность определяет вторичную полярность трансформатора.
4. При подключении убедитесь, что минусы соединены вместе, а плюсы соединены вместе.

Видео предупреждение!

В видео ниже показано, как правильно соединить параллельные обмотки.

Проверка напряжения замыкания Рис. 12. Проверка замыкания переменного тока

• Если соблюдена правильная полярность, вольтметр должен показывать нулевое напряжение.

• Если цепь неправильно подключена, вы увидите, как суммируются два напряжения. Это вызовет большие циркулирующие токи и каблазальфлам!

На рисунке 12 две батареи соединены параллельно с  соблюдением правильной полярности,  и с вольтметром, установленным вместо последнего соединения. Напряжение замыкания, измеренное вольтметром, должно быть равно нулю.

Если вы проследите схему, вы увидите, что когда батареи правильно подключены, они последовательно, напротив. (То есть два напряжения противоположны друг другу.)

На рисунке 6 две батареи соединены параллельно с  неправильной полярностью и с вольтметром, установленным вместо последнего соединения, как и раньше. Теперь он измеряет напряжение закрытия как удвоенное напряжение батареи. Если вы проследите схему, вы увидите, что когда батареи неправильно подключены, они соединены последовательно, что помогает.

(То есть два напряжения суммируются.)

Рис. 13. Тест замыкания переменного тока хорошо

На Рис. 13 показан вольтметр, используемый для проверки напряжения замыкания на двух параллельно включенных трансформаторах. Мгновенная полярность первичной шины изображена как две батареи, чтобы мы могли лучше представить взаимосвязь между двумя обмотками. Начав с одной стороны счетчика и перейдя на другую сторону, мы можем рассчитать, что счетчик будет показывать ноль вольт и его можно будет безопасно подключить.

Рисунок 14. Проверка замыкания переменного тока kablazalflam

На рисунке 14 показан вольтметр, используемый для проверки напряжения замыкания на двух трансформаторах, которые неправильно соединены параллельно. Теперь вольтметр показывает удвоенное вторичное напряжение. В этом случае не , а не снимите вольтметр и выполните окончательные соединения, иначе вы можете столкнуться с каблазальфламом. Вместо этого вы должны исправить неправильное подключение и повторить тест.

Видео предупреждение!

В приведенном ниже видео показано, как правильно использовать тест замыкания напряжения.

Атрибуция

Видео о параллельных трансформаторах (полярность) от The Electric Academy находится под лицензией Creative Commons Attribution.

Видео испытаний замыкания вольтметра, снятое The Electric Academy, находится под лицензией Creative Commons Attribution.



Как безопасно установить электрический трансформатор

Установка электрического трансформатора может быть сложной, особенно если вы не знакомы с электрическими трансформаторами или если вы впервые пытаетесь их установить. Электрические трансформаторы должны устанавливаться с максимальной осторожностью и предосторожностями, иначе они могут привести к внутреннему повреждению вашего оборудования.

Важно, чтобы вы соблюдали все меры предосторожности и предоставили необходимое защитное оборудование всем вашим строителям, которые работают с трансформатором. Выполнение этих двух вещей поможет вам при установке трансформаторов как с жидким, так и с сухим типом. Но важно, чтобы ваши трансформаторы были установлены в соответствии с правилами, утвержденными ANSI/IEEE и NEMA.

1. Местоположение

   При выборе места установки необходимо подумать об электробезопасности; Вы должны заранее оценить землю и почву. Не должно быть никаких рисков или угроз для вашего оборудования и персонала. Точно так же структурный анализ нагрузки должен быть проанализирован на предмет целостности конструкции. В случае сейсмоопасных районов необходимо принять специальные меры для предотвращения любого обрушения во время любого сейсмического движения.

2. Вентиляция

   Вентиляция должна стать главным приоритетом при использовании электрических трансформаторов сухого типа.

   Они должны быть расположены в месте, где достаточно места для быстрого рассеивания тепла, а также постоянный доступ к чистому сухому воздуху в виде надлежащей вентиляции.

3. Заземление

   Убедитесь, что ваш трансформатор правильно заземлен, чтобы удалить накопившиеся в нем статические заряды. Также важно защитить и защитить свой электрический трансформатор, если обмотки случайно соприкоснутся с сердечником.

4. Проводка

   Убедитесь, что все ваши заземляющие провода покрыты деревянным молдингом или пластиком в точке на высоте 8 футов над основанием столба. Кроме того, правильно установленные растяжки могут помочь повысить электробезопасность, а также защитить опорную линию от любых дальнейших повреждений в результате натяжения линейных проводов, оборудования, установленного на опоре, и плохих погодных условий.

5. Крепление

   Вы можете установить несколько трансформаторов на один столб, если вес распределен равномерно, а общий вес находится в пределах безопасности столба. Однофазные трансформаторы мощностью до 100 кВА монтируются над вторичной сетью. Для трансформаторов мощностью более 100 кВА рекомендуется платформа.

6. Влажность

   В случае дождя или влажности необходимо принять множество мер предосторожности, особенно в случае трансформаторов, заполненных жидкостью. Сухой воздух необходимо непрерывно закачивать в газовое пространство в течение примерно 20-30 минут до того, как обслуживающий персонал войдет в резервуар.

7. Проверка жидкости

   Если необходимо слить изоляционные жидкости, необходимо убедиться, что все используемое оборудование, такое как контейнеры, шланги и насосы, чистое и сухое. Если оборудование ранее использовалось для других жидкостей, очистите все загрязненные предметы перед использованием. Убедитесь, что вы подготовили очищенные и сухие контейнеры для хранения жидкости, а также отфильтровали жидкость перед повторным наполнением бака.

8. Поддержание давления

   Постоянное поддержание положительного давления очень важно, даже при низких температурах. Для этого необходимо поддерживать достаточное давление газа. Манометр-вакуумметр покажет изменение давления в зависимости от температуры окружающей среды, что необходимо регулярно регистрировать.

9. Окончательное тестирование

   После установки трансформатора необходимо провести окончательную проверку перед подачей питания на блок. Следуйте протоколу электробезопасности и предупредите весь персонал о смертельных напряжениях внутри корпуса трансформатора и в точках подключения. Необходимо убедиться, что электрические соединения выполнены правильно и что между обмотками имеется правильное соотношение низкого и высокого напряжения. Обязательно осмотрите вентиляторы, двигатели, тепловые реле и другие вспомогательные устройства. Также все обмотки необходимо проверить на целостность.
