схемы подключения розеток к электросети – Блог Elektrovoz

Содержание:

  • Как подключить розетку
  • Видеоинструкция по монтажу
  • Способы подключения розеток
  • Подключение розетки к электросети
  • Как подключить двойную розетку
  • Подключение розеток с выключателем
  • Подключение розеток с заземлением
  • Подключение тройной розетки

В статье мы представляем схемы и рекомендации для домашних мастеров электриков, чтобы они смогли сами правильно и бесплатно выполнить подключение розетки. Сейчас розетки и выключатели для дома имеют усовершенствованные замечательные конструкции (с самозажимными контактами, пазами суппортов), позволяющие подключить двойную розетку или целый блок розеток надежно, быстро и легко. Но для этого первоначальные знания об электрическом токе и мерах предосторожности все-таки требуются.

Каждый многоквартирный новый дом сдается в эксплуатацию с 3-х жильной проводкой (L, N, PE), согласно современной электробезопасности (ПУЭ), где:

Для таких квартир, нужно купить и подключить розетку с заземлением не одну, а достаточное количество, во все комнаты и желательно на все стены (для последующего удобства).

Советские старые постройки имеют 2-х проводную сеть (N, L). Если не сделан капитальный ремонт со штроблением и переделкой на 3-х жильный, механизмы с заземлением покупать бесполезно. В этих случаях, для мощных электроприборов, таких как стиральная машина, бойлер, электроплита, посудомойка, в щитке ставят УЗО. При утечке тока, устройство защитного отключения позволяет максимально обезопасить человека. Ни в коем случае не вытворяйте заземление от корпуса прибора на трубы водопровода (отопления) потому, что при пробое изоляции провода техники, под опасным напряжением оказываются водопроводные и трубы и краны.

Видеоинструкция по монтажу



Способы подключения розеток



У накладных и встраиваемых моделей электрические схемы одинаковы, разница в поверхностном и скрытом обустройстве сети и прибора.

В зависимости от мощной или малой нагрузки, выбирается схема подключения розетки:

  1. Параллельное подключение, когда напрямую от щитка до каждой из розеток идет отдельный питающий кабель. Соединение «Звезда» особо надежное и максимально безопасное, подходит для мощных бытовых потребителей (сушильная, стиральная машинка, «умный дом»). Сечения жил должны быть не менее 2,5 мм².
    Параллельный отдельный способ не дешевый, потому что в три раза увеличиваются расходы на проводниковые материалы и штробление стен. Применяется на новых объектах и модернизации старых, но чаще совмещается с последовательным.
  2. Последовательное соединение означает, что от одной линии питания запитывается группа устройств. Разветвление выполняется в распаечных коробках, при помощи клемм «Ваго», пайки, скруток. Подходит для всех бытовых приборов малой мощности (телевизор, утюг, фен, компьютер).

Самый простой вид последовательной разводки – шлейфовый, когда из одной розетки делают несколько. Питающий кабель заводят в 1-й подрозетник, затем шлейф (ноля и фазы) тянут к другому, не заходя в распредкоробку и т.д. Важно, чтобы сечение дополнительных перемычек было такое же, как у питающего провода. Последовательное и шлейфовое соединение, без заземления:



3. Смешанный способ состоит, из комбинации двух предыдущих, он экономный быстрый, удобный.

На трех схемах внизу показано как правильно подключить розетку с защитным заземлением. Обратите внимание, что при любом соединении, контур защитного проводника РЕ всегда остается неразрывным, согласно требованиям ПУЭ. Схемы также подходят для двухпроводной сети, без учета желто-зеленых линий.

Подключение розетки к электросети

Используемые инструменты

1. Рассмотрим двухпроводную систему ~220В, скрытой проводки. Чтобы установить в старый подрозетник (без замены проводки) новый одинарный розеточный механизм необходимо:

  • Отключить электричество в щитке квартиры (выкрутить пробки или выключить автомат). Проверить отсутствие напряжения тестером, индикаторной отверткой или включением в розетку вилки любого электроприбора (фена, электрочайника). В двухпроводной домашней проводке не нужно специально определять фазу и ноль. Но если установили, где какой проводник, то фаза слева, а нейтраль справа. Выполните демонтаж старого устройства.

  • Важно подсоединить зачищенные концы провода в разные клеммы! Если конструкция с самозажимными контактами (фото слева), то в каждый из зажимов вводят по проводу, до упора (они сами фиксируются, попробуйте легким выдергиванием надежность). Модель с винтовыми креплениями (справа) обеспечивает более надежный контакт. Для крепления винтами: конец одной жилы завернуть колечком, по часовой стрелке, вокруг одного из них, а другой провод вокруг другого. Винты затягивают и проверяют надежность крепления.

Основание вставляем в подрозетник. Провода должны находится с тыла, чтобы не попасть под распорные лапки. Выравниваем металлический суппорт в гнезде по глубине и горизонтали. Саморезами с одной и другой стороны добиваемся прочной фиксации монтажных лапок в подрозетнике.



Собирается внешний корпус (если он не цельный, а из нескольких частей) и закручиваем фиксирующий центральный винт.





Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

  1. Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно. Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).
  2. От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками. Питающий кабель общей сети заводят в одну из коробок.



Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.



Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

 3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).



Очистить подрозетник от строительного мусора. Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз.



Установка, выравнивание и фиксация как в предыдущем случае.



Подключение розеток с выключателем

1. Параллельный способ, из распредкоробки прокладывают раздельные силовые и осветительные цепи, можно в одной штробе, сразу на два отдельных прибора (в двухместной рамке). Между ними никаких перемычек не надо, работают независимо друг от друга. Способ самый надежный, подходит для мощных нагрузок ПУЭ (6.2.4).



Схема, с 2-мя клавишами выглядит:

2 и 3 варианты, рассматривают монтаж совмещенного блока розетки-выключателя, например, вместо старого розеточного прибора:

  • Здесь все равно не обойтись без прокладывания проводов от подрозетника до лампы;

  • Важно, что перемычка в блоке, между включателем и розеткой, состоит из 1 проводника L – фазы (не путать со шлейфом между розеточными механизмами L, N). Это следует из конструкции выключателя потому, что к нему идет (и выходит) только фаза, а ноль (N) никогда не заходит в него, а прокладывается от распредкоробки прямо к люстре (лампе).

2. Розеточное устройство работает только при включенном выключателе. Питающая фаза (L) идет к вводной клемме выключателя, а на выходящую его клемму подсоединяются: — перемычка на клеммный винт (L) розетки и — провод (L), идущий на лампу. Входной ноль (N) идет на нулевой розеточный контакт и туда же, подсоединяется ноль (N) от лампы. В схеме размыкается фаза, поэтому она более надежная, чем третий вариант.



3. Питание (L, N) идет к розетке, а от нее фазная (L) перемычка на включатель. Устройства работают независимо друг от друга, но подключение не корректное, потому что больший участок системы всегда под напряжением. Схема с 2-клавишным выкл.



 Подключение розеток с заземлением

Заземление предназначено для защиты человека от удара током, при касании к корпусу бытовых устройств, особенно в ванне, таких как стиральная машина, бойлер. В новых квартирах заземляющий провод (РЕ) входит в состав трехжильной проводки и имеет специальную желто-зеленую окраску. Подключение к 3-х проводным линиям, аналогично двойным, разница в присоединении к центральной клемме желтого PE провода.



Подключение тройной розетки

Тройной блок, без «земли» шлейфным способом, аналогично двойному.



Согласно ПУЭ (1.7.144), контур заземления должен быть неразрывным, поэтому тройное последовательное подключение, с защитой PE, выглядит следующим образом.











Добавление электрической розетки в середине участка

Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, а другой передает его к следующей розетке. Два провода нейтральные — один подводит нейтраль, а другой ведет к следующей розетке. Последний кабель представляет собой заземляющий провод, который на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке.

Если вы хотите добавить электрическую розетку в середине пробега — для простоты подключения ближайшего электроприбора или если вам нужно подключить больше устройств, чем у вас есть розетки — есть два основных варианта проводки: прямой ход или косички. В зависимости от вашей ситуации, один метод может работать лучше, хотя обычно предпочтение отдается косичкам.

Прямая подача по сравнению с косой подачей

Прямой погон

При добавлении электрической розетки между двумя существующими розетками цепь может быть напрямую подключена через розетку. Используя этот метод, входные провода прикрепляются к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода прикрепляются к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Косичка

Второй метод добавления электрической розетки в середине линии состоит в том, чтобы соединить розетку с проводами цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым розеткам «ниже по течению», не завися от розетки. соединительная вкладка.

Использование косичек не рекомендуется, если настенная коробка неглубокая и не может справиться с объемом дополнительных проволочных гаек и проводов с косичками. Если коробка слишком мала, вы можете либо установить настенную коробку большего размера, либо обойтись прямой проводкой через розетку.

Почему предпочтение отдается косичкам

Один из недостатков прямого подключения через розетку заключается в том, что если розетка в середине цепи выходит из строя, это влияет на устройства, расположенные ниже по потоку. Даже незакрепленный провод под одной из винтовых клемм может привести к потере питания в розетках нижестоящей цепи. Кроме того, любые незакрепленные провода в розетке с прямым подключением могут нагреваться и вызывать опасность возгорания, поскольку весь ток в цепи протекает по этому пути. Даже диагностика проблемы может быть сложной. Если все розетки обесточены, трудно определить, какая из них вызывает проблему.

При использовании косички эти недостатки устранены. Проблема или плохое соединение не повлияют на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Более двух кабелей в коробке

Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода к одной винтовой клемме при добавлении электрической розетки к существующей линии. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Прежде чем начать

Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной 120-вольтовой розетке имеется три типа винтовых клемм: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые клеммы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые клеммы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Вам также необходимо знать, сколько розеток вы можете использовать в своей цепи.

Автоматический выключатель может выдерживать только около 80 процентов номинального тока. Итак, если у вас есть выключатель на 20 ампер, он действительно может выдержать только 16 ампер, прежде чем сработает. Тем не менее, вы должны подключить только 10 розеток к 20-амперной цепи, так как каждая розетка потребляет примерно 1,5 ампера. Это полезно знать, если вы хотите установить двойную розетку (или более одной) в середине прогона.

Предупреждение

Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы выключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется отключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

  • Инструмент для зачистки проводов
  • Крестовая отвертка
  • Плоскогубцы с тонкими губками
  • Универсальный нож

Материалы

  • Сменная розетка
  • Электрический кабель НМ
  • Большие проволочные гайки

Смотреть сейчас: 2 способа подключить розетку в середине цепи

Ель / Кевин Норрис

Прямая проводка через розетку

  1. Выключить питание

    Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено». Если нет, выключите главный выключатель.

    Ель / Кевин Норрис

  2. Удаление старой емкости

    Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

    Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

    Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы и выбросив старую розетку.

    Ель / Кевин Норрис

  3. Подключить новую розетку

    Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (неважно, что куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Это оставляет провод заземления, который является зеленым или голым медным, и подключается к зеленому винту на розетке.

    Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

    Ель / Кевин Норрис

  4. Вставьте новую розетку

    Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

    Ель / Кевин Норрис

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и должен использоваться только для слабонагруженных цепей. Профессионалы практически никогда не используют на устройствах разъемы push-in.

Проводка с косичками

  1. Отключите питание, удалите старую розетку и проверьте

    Выполните описанные выше шаги, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

    Ель / Кевин Норрис

  2. Обрежьте и зачистите кабель

    Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около 3/4 дюйма оболочки вокруг черного и белого проводов.

    Ель / Кевин Норрис

  3. Сделать косички

    Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

    Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого провода. Также будет один белый и один черный провод, идущий от гайки.

    Ель / Кевин Норрис

  4. Соединить провода

    Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

    Ель / Кевин Норрис

  5. Замените розетку

    Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

    Ель / Кевин Норрис

Когда следует обратиться к специалисту

Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика. Проблема может быть более сложной, чем неисправная емкость, и лучше всего ее расследовать профессионалу.

Как подключить вилку 220 В с 3 проводами (руководство из 7 шагов)

Многие люди не знают, что существует два типа розеток 220 с 3 контактами, для которых требуется разная проводка. То, как вы планируете использовать розетку, определит, как ее нужно подключить.

Как лицензированный электрик, я прошу, чтобы, если вы чувствуете себя некомфортно или сталкиваетесь с проблемами во время работы по подключению розетки, пожалуйста, остановитесь и позвоните местному электрику, чтобы он пришел и закончил работу.

Продолжайте читать, чтобы узнать   7 шагов по как подключить 3-проводную розетку 220В!

Что нужно знать о подключении 3-контактной розетки 220 В с тремя проводами

Подключение  3-контактной розетки 220 В может быть довольно простой задачей для домовладельца, если он уважает электричество и понимает, над чем работает .

Перед началом очень важно убедиться в отсутствии питания на проводе. Поражение электрическим током может быть очень опасным, и безопасность должна быть приоритетом! В большинстве юрисдикций также требуются электрические разрешения для новых розеток, за которые взимается небольшая плата.

Чтобы убедиться, что вы устанавливаете розетку безопасно , вам необходимо знать потребляемый ток устройства. Это гарантирует, что у вас есть надлежащая вилка и правильный размер провода, чтобы нести нагрузку оборудования.

Два типа 3-контактных 220-контактных розеток

Еще одна важная вещь, на которую следует обратить внимание, это разница между двумя типами 3-контактных 220-контактных вилок.

Для одного типа потребуется нейтральный провод или белый провод , а также два провода под напряжением, которые обычно имеют 9 проводов.0037 красный и черный.   Для другого требуется заземляющий провод, который может быть из оголенной меди или зеленым с изоляцией вместе с двумя горячими проводами. Их замена может привести к повреждению оборудования. Я рекомендую вам прочитать мое руководство «Какой провод горячий?» для идентификации основных электрических проводов.

Очень важно понимать, что вилку, для которой требуется нейтраль, нельзя заменить вилкой, для которой требуется только заземление в качестве третьего провода. Любой прибор, который использует питание 110 В для таких функций, как часы или таймер, должен иметь нейтральный или белый провод. Если оборудованию требуется только питание 220 В, то нейтраль не требуется, а 3-й провод будет заземлением.

Используйте обжим или винт

При подготовке к подключению розетки существует два способа ее подключения. Первый заключается в том, чтобы обернуть провод вокруг винта, а затем затянуть его. Другой — обжать кольцевой наконечник на конце провода, что позволяет вынуть винт из гнезда, вставить его через отверстие в наконечнике, а затем затянуть. Использование кольцевого наконечника позволяет обеспечить хорошее герметичное соединение!

Читайте также >> Как подключить вентилятор и свет в ванной к отдельным выключателям?

Принадлежности, необходимые для подключения 220-вольтовой вилки с 3 проводами

  • Измеритель напряжения — Измеритель напряжения позволяет проверить, отключено ли питание
  • Отвертка — отвертка будет использоваться для заделки проводов и установите крышку розетки
  • Инструмент для зачистки проводов — Инструмент для зачистки проводов будет использоваться для снятия изоляции с отдельных проводов
  • Универсальный нож — Универсальный нож будет использоваться для снятия внешней оболочки, чтобы открыть отдельные провода
  • Изолента — Изолента будет использоваться для обертывания розетки вокруг винтов концевой заделки в качестве еще одного уровня безопасности
  • Кольцевые наконечники (дополнительно) — Кольцевые наконечники могут быть обжаты на концах отдельных проводов, что обеспечивает более надежное соединение0008
    1. Определите силу тока и калибр провода
    2. Убедитесь, что питание отсутствует
    3. Зачистите внешнюю оболочку кабеля
    4. Зачистите концы отдельных проводов
    5. Обожмите кольцевые наконечники или перейдите к следующему шагу, если они не используются
    6. Заделка проводов
    7. Двойная проверка соединений и завершение

    Шаг 1.

    Определите силу тока и сечение провода

    Определите силу тока и сечение провода, необходимые для вашей цепи.

    Сила тока определяет, какое сечение провода или толщина провода вам потребуется. Важно, чтобы он был правильного размера, чтобы он мог выдерживать ток или силу тока, протекающую по проводу. Это также гарантирует, что ваш автоматический выключатель сможет выполнять свою работу, защищая вас и ваше оборудование.

    • Провод 10 калибра подходит для розетки на 30 ампер
    • Провод 8 калибра подходит для розетки на 40 ампер

    0037 НЕ МОЖЕТ использовать провод с более низкими характеристиками!

    Шаг 2. Проверка отсутствия питания

    С помощью тестера напряжения убедитесь в отсутствии питания на проводе, который вы подключаете.

    Осторожно прикоснитесь одним щупом к концу провода под напряжением, а другим щупом прикоснитесь к проводу заземления; Ваш мультиметр должен показывать ноль вольт.

    Читайте также >> Как установить проводку скважинного насоса на 200 В?

    Шаг 3.

    Снимите внешнюю оболочку кабеля

    Снимите внешнюю оболочку кабеля, аккуратно разрезав наружную изоляцию канцелярским ножом.

    Будьте осторожны при этом, чтобы не прорезать слишком глубоко и не повредить изоляцию отдельных проводов. Вы захотите снять оболочку достаточно далеко, чтобы вы могли легко посадить провода на их респектабельные винты, не заходя слишком далеко, чтобы провода были видны снаружи коробки.

    Шаг 4. Зачистите концы отдельных проводов

    Зачистите концы отдельных проводов, чтобы их можно было соединить.

    То, сколько вы снимаете, зависит от того, используете ли вы кольцевые наконечники или наматываете ли вы провод вокруг винта.

    Если вы используете кольцевые наконечники, оголите столько провода, чтобы вы могли надеть цилиндр кольцевого наконечника на зачищенный провод. Вы не хотите, чтобы из ствола торчало много оголенного провода, и вы не хотите, чтобы изоляция была обжата под стволом.

    Если вы намотаете провод на винт, вы снимете примерно 1 дюйм изоляции. Затем возьмите кончик стриппера, зажмите конец провода и сверните его так, чтобы конец провода мог зацепиться за винт.

    Читайте также >> Как подключить трехпозиционный выключатель света?

    Шаг 5. Обожмите кольцевые наконечники или перейдите к следующему шагу, если они не используются

    Обожмите кольцевые наконечники на каждом из трех проводов по отдельности.

    Протяните трос через ствол кольцевого наконечника, пока конец троса не окажется сразу за концом ствола. Вы не хотите толкать его слишком далеко, иначе он будет мешать затягиванию винта.

    Затем поместите щипцы для проволоки вокруг ствола и сожмите. После того, как вы обжали его, потяните за кольцевой наконечник, пытаясь отсоединить его от провода. Вы хотите убедиться, что он надежно обжат на проводе. Если он ослаблен, он может создать горячую точку, которая может привести к пожару, или он не будет пропускать энергию.

    Читайте также >> Как подключить и установить потолочный вентилятор?

    Шаг 6.

    Заделка проводов

    Заделка проводов и окончательное подключение.

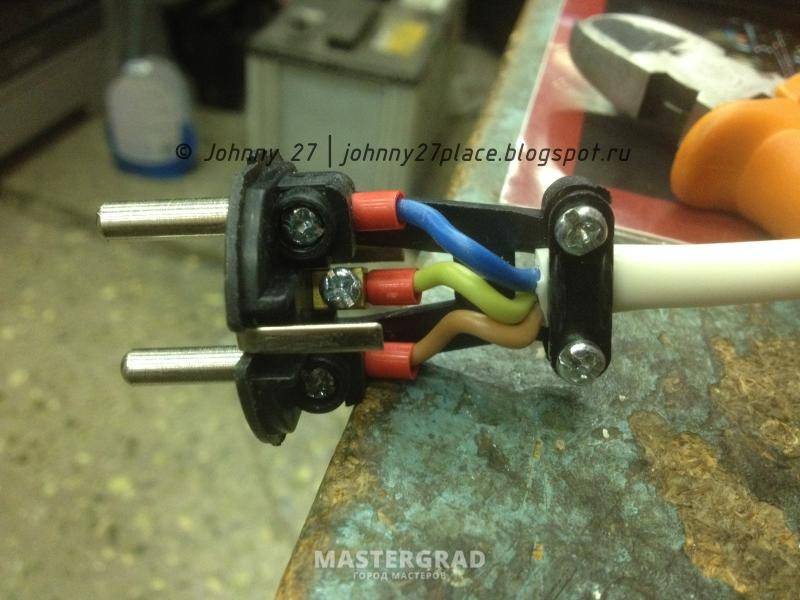

    Если вы используете кольцевые наконечники, найдите один из черных или латунных винтов на задней стороне розетки и полностью удалите его с помощью отвертки. Наденьте наконечник одного из горячих проводов, красного или черного, на винт и вкрутите его обратно в гнездо. Удалите другой черный или латунный винт, наденьте наконечник другого горячего провода и закрутите его обратно.

    Найдите третий винт. В зависимости от приложения, для которого вы его используете, винт будет зеленого или серебристого цвета. Если он зеленый, вы должны подключить зеленый или оголенный провод. Если это серебро, то вы должны подключить белый провод. Возьмите последний провод и снова удалите винт, сдвиньте наконечник и вставьте винт обратно в розетку.

    Если вы просто наматываете провод на винт, выполните тот же процесс, что и с кольцевыми наконечниками, только в этом случае вам не нужно снимать винт. Вы можете просто ослабить его достаточно, чтобы надеть крючок провода сверху и затянуть его, пока провод не будет надежно закреплен. Убедитесь, что изоляция не зажата под винтом! Это также может создать слабое соединение, вызывающее проблемы с отсутствием питания, горячими точками и/или возгоранием.

    Шаг 7. Дважды проверьте соединения и отделку.

    Дважды проверьте надежность соединений, отсутствие ослабленных кольцевых наконечников или плотность затяжки винтов на проводе.

    Если все выглядит хорошо, возьмите изоленту и обмотайте ее вокруг вилки, закрывающей винты и любой оголенный провод. Это обеспечивает защиту от удара током или короткого замыкания проводов.

    Когда все будет готово, можно аккуратно уложить провода в коробку, установить розетку и надеть крышку. Как только крышка будет надежно закреплена, вы можете снова включить питание.

    Часто задаваемые вопросы

    В чем смысл розетки 220 В?

    Вилка или розетка на 220 В предназначены для обеспечения большей мощности некоторых бытовых приборов, таких как сушилки, духовки, кондиционеры, морозильники и т. д.

    Некоторым мощным инструментам, таким как воздушные компрессоры или сварочные аппараты, для правильной работы требуются розетки с более высоким напряжением.

    Как подключить трехконтактную вилку 220 В?

    У вас должно быть два провода, черный и красный, это горячие провода. Они приземлятся на черные или латунные винты вилки.

    Третий провод может быть зеленым или белым. Этот провод приземлится на последний винт, который будет серебряным или зеленым.

    Читайте также >> Как подключить и установить островную вытяжку?

    Сколько проводов нужно для 220В?

    Вам потребуется от 3 до 4 проводов для 220В.

    Не для всех приложений, требующих питания 220 В, требуется нейтральный или белый провод. Для этого требуются два провода, обычно красный и черный, и провод заземления, зеленый или оголенный.

    Есть ли у 3 Wire 220 заземление?

    В цепи 220 вольт любое паразитное напряжение может передаваться по проводу нейтрали/заземления.

    Такой способ подключения позволяет паразитному напряжению доходить до оборудования или прибора, на который подается питание, что может привести к поражению пользователя электрическим током.

    Самый безопасный способ подключения чего-либо, требующего нейтрали, — это 4-проводная розетка. Это позволяет разделить землю и нейтраль, а любую паразитную мощность безопасно спустить на землю.

    Где вы соединяете заземление и нейтраль для 3-контактных розеток 220?

    Заземление и нейтраль соединяются в электрических панелях. Нейтральные провода, входящие в электрический щит, высаживаются на нейтральную шину.

    В этой шине используется соединительный винт для соединения нейтральной шины с заземлением, которое подключается к панели через шину заземления.

    Могу ли я объединить нейтраль и землю?

    Нет, если есть два отдельных провода заземления и нейтрали, их никогда нельзя связывать вместе.

    Это может быть очень опасно. Нейтраль предназначена для безопасного отвода любого паразитного напряжения обратно на панель. Если к нему подключена земля, то он также может заряжать землю, создавая опасность.

    Заключительные мысли о подключении 3-контактной розетки 220

    Подключение 3-контактной вилки 220 В не должно быть страшным, если вы не торопитесь и уважаете то, над чем работаете, может быть простой задачей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
