Как правильно собрать вилку электрическую: разборные и неразборные вилки, устройство, ремонт и замена

Вилка электрическая – как подключить и отремонтировать

Вилка электрическая – это штепсельное изделие, предназначенное для оперативного подключения и отключения электрических приборов от питающей сети.

Любой электроприбор подключается к электрической сети через розетку с помощью шнура с сетевой вилкой на конце. Международного стандарта на вилки не существует, бывает, привозят электроприборы из других стран с вилками, которые невозможно вставить в розетки, установленные в квартире. Приходится приобретать переходник или вилку обрезать, и на шнур устанавливать подходящую. Это несложная, но ответственная работа, так как от правильности ее выполнения зависит надежность работы электроприбора в целом.

Виды электрических вилок

В настоящее время в России все электроприборы выпускаются со шнурами на конце с неразборными вилками двух видов типа С по ГОСТ 7396.1-89. На корпусе каждой вилки обычно нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети. Это не означает, что данный электроприбор потребляет ток такой силы, а только говорит о том, что вилка рассчитана на передачу тока до указанной величины.

C5 (аналог европейских электрических вилок CEE 7/16) – с круглыми штырями диаметром 4 мм, сходящимися немного к свободным концам, штыри изолированы на длину 10мм от корпуса, без заземляющего контакта. Вилка С5 рассчитана на ток нагрузки до 6 А (при питающем напряжении 220 В выдерживает мощность 1300 Вт).

C6 (аналог европейских вилок CEE 7/17) – с круглыми штырями диаметром 4,8 мм, бывают трехполюсные с заземляющим контактом и двухполюсные без заземляющего контакта. Вилка C6 рассчитана на ток нагрузки до 10 А (при питающем напряжении 220 В выдерживает мощность 2200 Вт).

В эксплуатации еще находится много приборов, со шнурами, оснащенными разборными вилками типа C1-b с круглыми штырями диаметром 4 мм без заземляющего контакта и рассчитанными на ток нагрузки до 6 А (при питающем напряжении 220 В выдерживает мощность 1300 Вт).

Устройство электрических вилок

Устройство неразборной электрической вилки

Конструкция неразборных электрических сетевых вилок любых типов одинаковая. Штыри установлены на расстоянии 19 мм в пластмассовую планку и в них запрессованы проводники. На планке есть два выступа, которые служат для обвода провода. Обвод необходим для исключения обрыва шнура вилки в случае приложения к нему значительной силы. Например, извлечение вилки из электрической розетки за провод, что категорически не допускается.

Штыри и провод заливаются расплавленной пластмассой. Таким образом формируется герметичный водонепроницаемый корпус вилки с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной электрической вилки

В недалеком прошлом для подключения электроприборов к электрической сети применялись только разборные вилки. Да и сейчас еще в эксплуатации находится большое их количество. Без разборной вилки не обойтись, если требуется заменить вышедшую из строя литую. Разборная вилка тем хороша, что позволяет использовать ее многократно. Ее легко можно снять с ненужного электроприбора и при ремонте установить на другой шнур.

Устройство разборной электрической вилки С1-b

Перед Вами разобранная на составные части вилка вида C1-b, рассчитанная для подключения к электрической сети электроприборов мощностью до 1200 Вт.

Она состоит из двух половинок корпуса, двух латунных штырей, прижимной планки шнура и крепежных элементов.

Устройство разборной электрической вилки C6

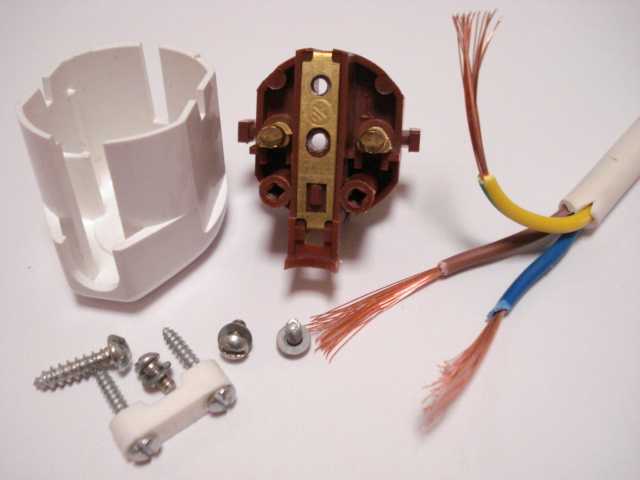

Рассмотрим устройство разборной вилки с заземляющим контактом вида С6, рассчитанную на подключение электроприборов мощностью до 2200 Вт. На латунные штыри вилки напрессованы контактные площадки с резьбой для прикручивания проводов. Сами штыри закреплены в основании вилки.

В корпусе имеются заземляющий контакт в виде полосы из латуни с резьбой для закрепления заземляющего проводника. Имеется планка для фиксации провода с пластиковой прокладкой.

Неисправности электрических вилок

Вилки устроены просто и при правильном подсоединении шнура и соблюдении правил их эксплуатации безотказно выполняют возложенную на них функцию до конца срока использования электроприбора. Но все же отказы случаются.

Неисправности литых электрических вилок

Необходимость замены литых вилок может возникнуть в следующих случаях. Некачественный обжим проводника в штыре на заводе изготовителе, перетирание шнура в месте выхода из корпуса вилки и из-за неисправности розетки. Чаще шнур перетирается у электроприборов с вилками C5, которые при эксплуатации интенсивно перемещают, это фен, миксер, паяльник и многие другие.

При внимательном осмотре иногда удается визуально обнаружить место повреждения по резкому изгибу шнура при его перегибе или вспучивания изоляции. Если осмотром не удалось выявить дефект, то нужно прозвонить провода тестером. Для этого требуется добраться до противоположных концов провода, что не всегда возможно. Можно воспользоваться тонкой швейной иголкой, проткнуть ней изоляцию в месте прохождения сначала одного проводника и прозвонить цепь штырь – иголка. Если провод целый, прозвонить второй проводник. Для исключения случайного контакта провода в месте обрыва во время прозвонки, можно провод и вилку слегка подергать в противоположные стороны.

Проверить целостность провода можно и индикатором фазы. Внимание! Работать требуется очень аккуратно, чтобы не получить удар током. Прикосновение к воткнутой в провод игле голой рукой при вставленной вилке в розетку может привести к поражению электрическим током! Нужно проткнуть изоляцию, вставить вилку в розетку таким образом, чтобы на проверяемом проводе была фаза. Дотронутся индикатором фазы к иголке, если свечения в индикаторе нет, провод в обрыве. Также проверяется второй проводник. Вставление и вынимание иглы выполняется при вынутой вилке из розетки.

В случае целостности проводов, неисправность нужно искать в другом месте. Так как игла тонкая, то после ее изъятия отверстие затянется, изолировать место прокола не требуется.

Фотографии я делал во время ремонта отказавшего фена. Как выяснилось, перетерся один из проводников внутри вилки, в гибком ее месте. Пришлось шнур в месте выхода из вилки обрезать и провода подсоединить к новой разборной вилке нижеописанным способом.

Еще вилка может выйти из строя из-за плохого контакта в розетке, в которую она была вставлена. Если штырь плохо соприкасается с контактами в розетке, то выделяется много тепла, штырь разогревается и оплавляет или даже обугливает корпус вилки в месте соприкосновения с ней. В результате штырь начнет качаться, что недопустимо. Вилку приходится заменять.

Для проверки надежности контакта штырей вилки с розеткой, нужно после окончания работы электроприбора вынуть вилку из розетки и сразу потрогать рукой штыри. Если слегка теплые, то это нормально, а если очень горячие, то нужно отремонтировать лии заменить розетку.

Неисправности разборных электрических вилок

Разборным вилкам присущи такие же неисправности, как и неразборным, но в дополнение разборные вилки часто отказывают по причине плохих контактов между проводниками шнура со штырями. Причина – нарушение плотности прилегания проводов к штырям из-за отсутствия пружинной шайбы. Со временем, от перепадов температур, образуется зазор, контакт нарушается и выделяется тепловая энергия. Пружинная шайба выбирает этот зазор, что и обеспечивает долговременную надежную работу вилки.

При плохих контактах в вилке ее штыри сильно разогреваются и оплавляют корпус вплоть до обугливания. Вилку с обугленным корпусом использовать недопустимо и необходимо ее заменить. Если корпус не поврежден, то следует разобрать вилку, зачистить провод и место его контакта к штырю наждачной бумагой до блеска. Если провод обгорел сильно, то надо отрезать испорченную часть на длину ломкости изоляции и подсоединить по ниже рекомендованной технологии. Требуется также заменить винты и шайбы. Как правило, они сильно окисляются, а снять с них окалину невозможно.

Как поменять электрическую вилку на проводе

Если возникла необходимость замены вилки на проводе, то прежде нужно определиться с ее типом, исходя из потребляемой мощности электроприбора и необходимости его заземления. Чтобы не задумываться, лучше всего заменить неисправную электрическую вилку, вилкой такого же типа.

Как поменять электрическую вилку на C1-b

Если возникла необходимость заменить вилку на шнуре, то начинать нужно с подготовки концов проводов к подключению. Для этого нужно обрезать шнур на расстоянии 3-5 см от вилки. Если вилка из-за плохого контакта в ней сильно нагревалась, то обычно изоляция провода в месте выхода из вилки делается жесткой и эту часть провода нужно удалить. Далее с проводов снимается изоляция на длину около 20 мм и на его концах формируются колечки. В колечки вставляются винты, на которые предварительно надеты сначала пружинные (гроверы), а затем плоские шайбы. Гровер нужен обязательно.

Затем винт закручивается в штырь до упора. Таким же образом провод присоединяется и ко второму штырю. Штыри устанавливаются в корпусе выступами в специальные круглые углубления. Далее на провод накладывается планка и прижимается двумя винтами к корпусу. Если изоляция провода тонкая, то для предотвращения его перетирания в месте выхода из вилки, желательно на изоляцию надеть резиновую или полихлорвиниловую трубку.

Осталось соединить половинки корпуса и стянуть их винтом с гайкой. Если половинки не полностью соприкасаются, значит, мешают провода, проходящие рядом со стягивающим винтом, нужно их отодвинуть. Для этого нужно открутить немного винты у колечек, повернуть провод и затянуть винты обратно. Если этого не сделать, то при затягивании можно поломать вилку. Если Вы подсоединяете к двухполюсной вилке шнур, в котором три провода, то проводник желто- зеленого цвета (заземляющий) зачищать от изоляции и куда либо подсоединять не нужно.

Как поменять электрическую вилку на трехполюсную C6

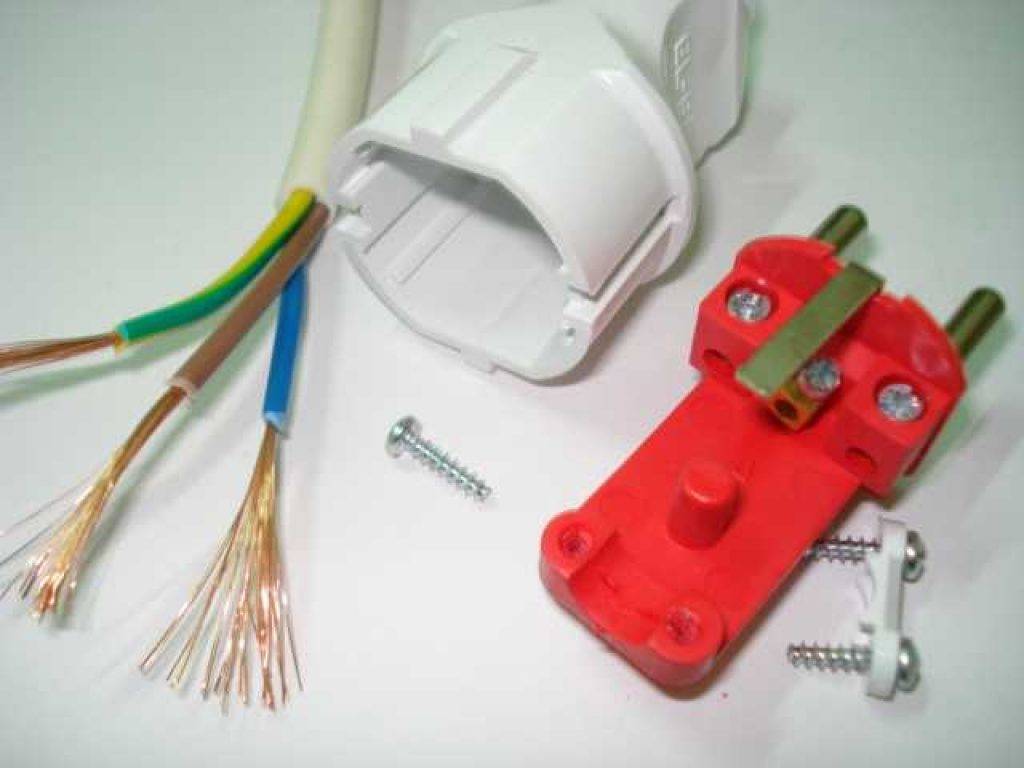

Подготовка концов проводов для подсоединения к трехполюсной вилке C6 шнура выполняется точно также как и для вилки C1-b. Технология сборки тоже аналогичная. Главное, если нет в комплекте вилки гроверов, обязательно найдите и установить эти пружинные шайбы. Для подсоединения шнура к вилке в концы его проводов, предварительно сформированные в колечки, нужно вставить винты с шайбами и с усилием прикрутить к контактным площадкам вилки. Обратите внимание, желто-зеленый провод допускается подсоединить только к заземляющему контакту. Он обычно находится по середине между контактными площадками штырей.

Если шнур двухпроводной и в нем нет желто- зеленого провода, то контакт заземления в вилке оставляется свободным.

Как заменить неисправную электрическую вилку С5 или С6

с помощью наращивания провода

На практике можно столкнуться с ситуацией, когда сетевая вилка отказала, электроприбор срочно нужен, а разборной вилки для замены под рукой нет. В магазин добираться далеко, да и не в каждой деревне есть магазин электротоваров. Но даже из такой, казалось безвыходной ситуации, есть простой выход.

Практически в любом хозяйстве имеется, какой-либо неисправный электроприбор, например, электрический чайник. От него можно взять вилку для ремонта и заменить неисправную по ниже приведенной инструкции.

На фотографии изображена старая подставка для электрочайника, от которой отходит провод с литой вилкой С6 на конце. Длина сетевого провода у электрочайников обычно небольшая, но, тем не менее, если длина провода электроприбора, у которого нужно заменить вилку была недостаточной, то можно воспользоваться случаем и провод сделать длиннее. В этом случае провод от подставки электрочайника нужно откусить оставит его максимальную длину. Иногда в нижней части подставки часть провода навита на катушку. Поэтому его длина может быть больше, чем очевидно. Если наращивать провод электроприбора не нужно, то достаточно оставить около 15 сантиметров шнура.

Далее нужно аккуратно, чтобы не повредить изоляцию проводов, разрезать вдоль оболочку шнуров на длину около 10 см и вытащить провода из оболочки. Внимание, оболочку отрезать не нужно. Обычно в стандартном кабеле три провода разных цветов. Коричневый (фаза), светло-синий (ноль) и желто-зеленый (заземляющий проводник).

На следующем шаге необходимо подогнать длину проводников таким образом, чтобы места будущих скруток проводов были сдвинуты относительно друг друга на пару сантиметров. При подгонке длины проводов нужно учесть, что соединяться между собой в обязательном порядке должны одноцветные провода.

Далее снимается изоляция с жил проводов на длину около 15 мм.

Если в одном из кабелей отсутствует желто-зеленый провод, то с имеющегося изоляцию снимать не следует, так как его никуда присоединять нельзя. Он должен остаться свободным.

На следующем шаге зачищенные от изоляции медные жилы проводов соединяются друг с другом методом скрутки. Для хорошего контакта достаточно трех витков обвития.

Для надежного долговременного контакта соединения проводов их необходимо пропаять припоем с помощью паяльника. Для удаления возможных острых выступов припоя и концов проволочек место пайки необходимо обработать наждачной бумагой. Если не пропаять скрутки, то при большой мощности электроприбора контакт со временем может нарушиться.

Обойтись можно и без пайки, если перед скруткой на провода надеть отрезки тонкостенной медной или латунной трубки с внутренним диаметром чуть больше диаметра изоляции провода. После скрутки проводов сдвинуть трубки на место соединения и сплюснуть их в нескольких местах бокорезами.

Далее соединенные провода заправляются в ранее разрезанную оболочку одного из кабелей. Изолировать соединения нет необходимости, так как благодаря сдвигу скруток оголенные участки проводов не имеют возможности соприкоснуться.

Далее соединенные провода заправляются в ранее разрезанную оболочку одного из кабелей. Изолировать соединения нет необходимости, так как благодаря сдвигу скруток оголенные участки проводов не имеют возможности соприкоснуться. Если расстояние между скрутками получилось менее 10 мм, то тогда их нужно покрыть изоляционной лентой.

Теперь осталось только покрыть место соединения кабеля одним слоем изолирующей ленты, и работа будет закончена.

Как видите, на шнуре электроприбора методом наращивания проводов установлена исправная вилка, и электроприбор теперь можно подключить к электросети для дальнейшей эксплуатации.

Сращиваемые кабели были взяты белого и черного цветов специально, для наглядности. Если подобрать цвет вилки и изолирующей ленты ПВХ в тон кабелю электроприбора, то место соединения будет практически незаметным.

Какая вилка лучше, разборная или литая?

Возникает резонный вопрос, а какая вилка лучше? Безусловно, литая. Главное ее преимущество это отсутствие низко надежных разъемных механических контактов токоподводящего провода с штырями вилки. Проводники соединяются одним из следующих способов: привариваются точечной сваркой, припаиваются припоем или обжимаются. В дополнение вилка герметична, что повышает безопасность ее эксплуатации.

Единственный недостаток, это невозможность повторного монтажа. Если провод перетрется в месте входа в вилку, а такое часто случается у электроприборов, которые во время работы приходится постоянно перемещать, например электрический фен, то придется вилку обрезать и выкидывать, а на ее место монтировать разборную. Можно заменить и целиком весь шнур новым с литой вилкой, но тогда придется вскрывать электроприбор, что не всегда возможно.

Ремонт вилки газонокосилки

Столкнулся с ремонтом нестандартной вилки, штыри которой были запрессованы в корпус блока включения электрической газонокосилки.

В связи с особенностью конструкции заменить вилку не представлялось возможным и пришлось придумать технологию фиксации штырей.

Штыри вилки были не только сильно окислены от плохого контакта с розеткой на шнуре, но и один из них утопился в пластмассовый корпус.

Для закрепления штырей потребовалось разобрать блок, но столкнулся с тем, что у саморезов шлицы были с тремя косыми гранями, позволяющие только закручивать саморез. Пришлось разогревать головки саморезов паяльником и выкручивать отверткой с плоским жалом подходящей шины. После ремонта ввинтил другие саморезы с головками под стандартный крест.

Концы штырей, соединенные с проводами находились под концевым выключателем, который фиксировался в пазах корпуса блока.

После снятия выключателя утопленный штырь был нагрет паяльником и возвращен в исходное состояние. Но надежность его крепления была низкой. При воздействии пальцами штырь качался.

Для исключения повторной поломки вилки штыри были со стороны подключения проводов залиты эпоксидной смолой, как показано на фотографии.

После затвердевания смолы блок был собран и штыри зачищены с помощью мелкой наждачной бумаги. Проверка показала надежную работу блока. Теперь штыри вилки, даже в случае сильного нагрева, не смогут сместиться.

Адаптация нестандартных трехполюсных вилок

Иногда из зарубежных стран привозят электроприборы, оснащенными вилками, которые невозможно вставить в розетку, хотя по эклектическим характеристикам изделие можно подключить к существующей электросети. Если электропроводка с заземляющим проводником, то выходом из положения является подключением вилки через переходник — адаптер, но его еще нужно найти, или обрезка нестандартной вилки и замена ее разборной С6. В случае если земляного провода в розетке нет или прибор не требует обеспечения первого класса защиты, то можно самостоятельно доработать вилку.

Особенно актуален вопрос доработки адаптеров для подключения сотовых телефонов, оргтехники, ноутбуков, так как штыри выходят непосредственно из корпуса адаптера, и разборной вилкой заменить их не представляется возможным.

Адаптация трехполюсной электрической вилки IEC 60906-1

Мне попалась поляризованная вилка стандарта SEV 1011 или IEC 60906-1, точно не скажу, так как они практически одинаковые. Расстояние между штырями вилки составляло 19 мм, диаметр штырей 4 мм, как у вилок С5. Но в отличие от С5 имелся дополнительный штырь заземления, который не позволял вставить вилку в розетку.

Зажал вилку в тиски и аккуратно, чтобы не повредить нужные штыри, ножовкой по металлу спилил мешающий штырь.

Без заземляющего штыря вилка стала легко вставляться в любую электрическую розетку

Адаптация английской электрической вилки BS 1363

При создании домашней компьютерной сети пришлось дорабатывать вилку Huba. Хаб достался мне случайно и валялся без дела, так как его невозможно было подключить к питающей сети 220 В из-за нестандартной английской вилки BS 1363.

Как видно на фотографии, штырей в вилке BS 1363 адаптера хаба три и они имеют плоскую форму. Два штыря, расположенные на одной горизонтальной линии предназначены для подачи питающего напряжения, а третий, вертикальный, предназначен для заземления и правильного включения вилки.

При замере штангенциркулем, ширина штыря оказалась равной 6,5 мм. Расстояние между внутренними плоскостями штырей – 16 мм, что соответствует расстоянию между штырями вилки С5, аналогу европейской вилки CEE 7/16. Таким образом, если уменьшить ширину плоских штырей вилки BS 1363 с внешней стороны на 2,5 мм, то она вполне войдет в любую розетку, предназначенную для вилок С5 или С6. Осталось дело за малым, удалить третий штырь и лишний металл со штырей.

Вертикальный штырь, он оказался полностью пластмассовый, был зажать в тисках, и спилен с помощью ножовки по металлу. Горизонтальные штыри по очереди тоже были зажаты в тисках и спилены с помощью напильника, до ширины 4 мм.

На фотографии видно место, где был вертикальный штырь и подогнанный по ширине левый. Образовавшиеся на штыре после опиливания острые углы необходимо затупить с помощью мелкой наждачной бумаги.

После удаления лишнего штыря и уменьшения ширины оставшихся штырей, английская вилка BS 1363 стала адаптированной для подключения к розеткам, предназначенных для подключения вилок С5. Поэтому легко получилось подключить Хаб к питающей электрической сети.

инструкция по ее замене + фото

Содержание

• 1 Замена старой евровилки
• 2 Старая электрическая вилка и ее замена

Электрическая вилка необходима для того чтобы подключить ваше оборудование к электросети. Инструкция по замене электровилки необходима для людей, которые не знают какой штырек к какому проводнику подключить. На сегодняшний день практически вся бытовая техника будет подключаться к электросети с помощью электровилки. На рынке этой продукции вы сможете встретить широкий ассортимент продукции. Некоторые продукты могут иметь заземление.



Если вилка имеет заземление, тогда вместо двух проводников вам необходимо будет подключить три проводника. В этой статье мы расскажем не только как поменять вилку на проводе, но как заменить старую электровилку.

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков.

Электрическая вилка имеет простую технологию замены, к которой относится:

• Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

• Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.

• Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.

• Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.

• Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.

• Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
• Теперь вам необходимо собрать готовый корпус евровилки.

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

• Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

• Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

• Здесь нет заземления, поэтому подключать нужно только два провода. При подключении обязательно обращайте свое внимание на полярность.

• Теперь вы можете приступать к сборке корпуса электрической вилки.

Рекомендуем вашему вниманию: ремонт утюга своими руками.

Как установить электрическую розетку Практические советы -…

Опубликовано 25 октября 2021 г.

Электрические розетки в Соединенных Штатах довольно стандартизированы, и установить новую розетку или заменить старую очень просто. . В этом практическом руководстве по CircuitBread мы рассмотрим процесс и обсудим моменты, необходимые для его безопасного выполнения. Если по каким-либо причинам возникают вопросы, вы не знаете, как безопасно отключить питание, или вам вообще не нравится процесс, вызовите электрика. Электрики обходятся дешевле, чем врачи или пожарные (и ремонт дома). Тем не менее, этот учебник может быть полезен для вас, чтобы вы лучше понимали, что делает электрик, поэтому, пожалуйста, продолжайте в любом случае!

Во-первых, нам нужно понять, как выглядит и работает стереотипная розетка. В передней части розетки есть три отдельных отверстия, и они представляют собой разные части цепи. Слева большая вертикальная щель, соединенная с нейтралью. С точки зрения инженера-электрика это заземление, но с точки зрения электрика это нейтрально. Справа меньшая вертикальная щель подключена к горячему, который будет считаться VDD, VCC или просто питанием. В правильно функционирующей схеме это единственное опасное отверстие. Однако никогда не думайте, что все работает правильно. Наконец, круглое отверстие в нижней части соединено с землей, которая представляет собой защитное заземление, используемое в качестве резервной опоры, которая используется только тогда, когда дела идут плохо.

Это заземление помогает защитить как вас, так и ваш дом в случае, если другие линии соприкасаются там, где они не должны.

Прежде чем приступить к работе, крайне важно убедиться, что питание отключено — выключите соответствующий выключатель, а если вы действительно нервничаете, вы можете даже отключить электричество во всем доме. Там, где я не был так уверен в связи между выключателями и розетками, я просто перестраховался и отключил все электричество в доме. Даже при этом я предпочитаю использовать специальный тестер, мультиметр и/или ночник, чтобы убедиться, что питание отключено. Я не хочу умереть от удара током, поэтому я всегда играю как можно осторожнее. И, опять же, если вам неудобно или вы плохо понимаете, что происходит, позвоните электрику.

При фактической установке или замене розетки вы заметите несколько точек подключения на задней и боковых сторонах розетки. Отверстия в задней части розетки — это место для быстрого подключения, куда вы можете вставить провода 14 калибра, и они будут удерживаться на месте. Они очень удобны, но имеют свои недостатки. 1) Они более склонны к неудачам. Это предмет обсуждения, но многие электрики избегают их из-за повышенной частоты отказов. 2) Несколько напрягает снимать с них провода. 3) Большинство из них работают только с проводами калибра 14, поэтому, если вы используете провод калибра 12 (чтобы иметь мощность 20 ампер), они просто не будут работать. Однако винтовые клеммы по бокам не только просты в использовании, они не страдают ни от одной из этих трех проблем.

Винтовые клеммы на задней панели соответствуют выходным отверстиям на передней панели, что означает, что, если смотреть на выход спереди, нейтральное отверстие и нейтральные соединения находятся слева, горячее отверстие и горячие соединения — справа, а одиночное заземление обычно находится внизу. Иногда соединение с землей находится сверху, и обычно, хотя и не всегда, это зеленый винт.

Если это замена и провод еще в хорошем состоянии, то это легко — ставим провода обратно на соответствующие стороны. Белый провод(а) к нейтральной стороне слева, черный провод(а) к горячей стороне справа и оголенный провод заземления на заземляющем винте. Если это новая установка или провод уже непригоден для использования, помимо отвертки вам понадобится пара инструментов для зачистки проводов. Может потребоваться пара попыток, чтобы получить правильную длину, но вам нужно зачистить небольшой кусок на конце провода, что-то достаточно длинное, чтобы у вас было достаточно места для подключения, но не настолько длинное, чтобы оголенный провод торчал. от розетки. Некоторые розетки имеют пластины с винтами, что очень удобно, так как провод даже не нужно сгибать. Вы просто помещаете прямой кусок проволоки между двумя маленькими пластинами, а затем используете отвертку, чтобы затянуть на место. В противном случае, если это просто винт, обычно лучше согнуть проволоку, чтобы обернуть ее. Затем, сильно нажимая на проволоку, чтобы она оставалась под винтом, затяните винт. Может потребоваться небольшая практика, чтобы выяснить, как лучше всего держать розетку и провод, а также вкручивать их, не беспокойтесь об этом, если это выглядит не очень хорошо, вы можете выкрутить его и попробовать еще раз.

На самом деле не имеет значения, какое соединение вы сделаете первым, но рекомендуется начать с заземления, затем с нейтрали и, наконец, с горячей ноги. Идея состоит в том, чтобы сначала подключить безопасные элементы на случай, если горячая нога находится под напряжением, у нее больше шансов коснуться нейтрали или земли и, надеюсь, сломать выключатель, а не причинить вам вред. Эта логика имеет смысл, но если вы были должным образом осторожны, отключив питание и убедившись, что никто не сможет его снова включить, то в этом нет необходимости. Как говорится, лучше перестраховаться, чем потом сожалеть!

После того, как вы все подключили, проверьте свои подключения. Слегка потяните каждый провод, чтобы убедиться, что они не выпадают. Убедитесь, что соединения соприкасаются там, где они должны быть, и не соприкасаются там, где их нет, будьте особенно осторожны с заземляющим проводом, так как он полностью оголен и имеет наибольшую вероятность касания оголенной части горячих или нейтральных проводов. .

Если вас устраивает подключение, согните провода за розеткой и вставьте их в электрическую коробку. Вам не нужно прилагать чрезмерных усилий, если это слишком сложно, проверьте, не слишком ли много провода или розетка не зацепилась за что-то. Как только розетка снова вставлена, вы можете завинтить ее на место. Убедитесь, что во время этого процесса ничего не отсоединилось и не встало на нежелательный контакт. Кроме того, вы можете оставить выпускное отверстие немного свободным, чтобы вы могли хорошо его рассмотреть и убедиться, что оно прямое. Если это так, осторожно затяните винты, пока выпускное отверстие не будет надежно закреплено на месте, но не настолько сильно, чтобы погнуть выступы на выпускном отверстии.

Последняя часть — наденьте крышку, убедитесь, что все выглядит хорошо, а затем включите автоматический выключатель. Если вы включаете выключатель, а он не щелкает, пришло время проверить розетку, в идеале, с выделенной розеткой. Если работает, отлично! Готово. Если это не работает, тестер скажет вам, что не так. Общие проблемы включают замену проводов и проводов, которые сломались, поэтому вы не получаете надлежащего соединения. Как только вы расшифруете сообщение тестера, обязательно выключите питание, устраните проблему и повторите попытку.

Всё! Здесь много текста и комментариев, но как только вы сделаете несколько, все станет очень быстро и легко. Но убедитесь, что вы всегда соблюдаете надлежащие меры безопасности и следите за тем, чтобы ваши соединения были хорошими. Если вы собираетесь много делать, я рекомендую приобрести перчатки. Я обнаружил, что вязаные перчатки с резиновыми пальцами и ладонями очень хорошо подходят для них — хороший компромисс между разрушением пальцев и возможностью чувствовать вещи и умеренно поднимать их. маленькие винты.

Если у вас есть какие-либо вопросы или комментарии, оставьте их ниже, и мы постараемся решить их как можно быстрее. Как есть, удачной установки розетки и берегите себя!

Автор:

Джош Бишоп

Интересуясь встраиваемыми системами, туризмом, кулинарией и чтением, Джош получил степень бакалавра электротехники в Университете штата Бойсе. Проработав несколько лет офицером CEC (Seabee) в ВМС США, Джош уволился и в конце концов начал работать над CircuitBread с кучей замечательных людей. В настоящее время Джош живет на юге Айдахо с женой и четырьмя детьми.

Часто задаваемые вопросы по EE

Получите новейшие инструменты и учебные пособия, только что из тостера.

Как подключить и установить электрическую розетку | HowToSpecialist

Эта статья о том, как подключить и установить электрическую розетку . Вообще говоря, на рынке существует множество типов электрических розеток в зависимости от географического региона. Электрические розетки различаются по форме, размерам и типу подключения. В Европе наиболее часто используемой электрической розеткой является так называемая Schuko, а в Северной Америке стандартной розеткой является NEMA 5-15 с двумя плоскими параллельными контактами и заземляющим контактом.

Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. Тем не менее, в этой статье мы покажем вам, как подключить и установить розетку Schuko в рамках пошагового проекта.





Для установки розетки Schuko необходимо следующее:

Материалы:

• электрическая розетка

Инструменты:

• защитные перчатки
• защитные очки
• универсальный нож
• измерительная лента
• плоскогубцы
• отвертка
• тестер напряжения

Советы:

• отключить питание всех цепей вашего дома
• прежде чем прикасаться к какому-либо проводу, используйте тестер напряжения на каждом отдельном проводе розетки, чтобы убедиться, что питание отключено
• установка розетки — непростая работа, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного специалиста
9. Некоторые люди считают, что безопасно отключать только цепь, к которой вы подключаете и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание для всех цепей в вашем доме, так как вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.



Очистка соединительной коробки от краски и гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или гипсокартона с помощью плоскогубцев. Убедитесь, что вы удалили все материалы, которые находятся в месте соединения или над отверстиями для винтов соединительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашиваемой комнатой.

Однако, даже если вы заменяете старую розетку, лучше проверить распределительную коробку, чтобы убедиться, что новую электрическую розетку можно правильно установить и выровнять.



Розетка Schuko

На этом изображении вы видите электрическую розетку, которую мы подключим и установим в месте соединения. Для многих из вас это может показаться странным, так как это типичная европейская розетка , называемая Schuko , которая представляет собой розетку с заземлением.



Это очень безопасная электрическая розетка, поскольку она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.



Разборка розетки Schuko

После того, как вы купили подходящую для ваших нужд розетку, необходимо разобрать розетку с помощью отвертки. Эта операция необходима, так как вы будете подключать электрические провода к внутренней части розетки.

Затем открутите все винты, расположенные на крышке разъема, с помощью отвертки.

Умный совет:   поверните отвертку против часовой стрелки.



Части розетки Schuko

Если вы правильно выполнили предыдущую операцию, ваша розетка должна выглядеть так; у вас должны получиться две основные части: розетка и ее крышка.

Основная розетка — это компонент, который нам понадобится на следующих этапах, поэтому вы можете ненадолго оставить крышку в стороне, пока мы не закончим подключение розетки Schuko.

Умный совет: оставьте винты в крышке розетки, чтобы не потерять их.



Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пришло время приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы перерезать провода на расстоянии около 7 дюймов/15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время без труда поместиться внутри распределительной коробки. Помните, что не нужно оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется переделывать операцию.



Установка электрических проводов в розетку

После того, как мы убедились, что провода обрезаны по нужному размеру, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 1 дюйм/2,5 см изоляции проводов.



Умный совет:  самый простой и эффективный способ снять изоляцию — использовать инструмент для зачистки проводов. Кроме того, вы должны выбрать правильный размер провода на калибре стриппера.



Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните конец провода в форме буквы L (или в форме буквы C, если розетка имеет другую систему блокировки), как показано на рисунке.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, синий — нейтраль, зелено-желтый — заземление. Электрический цветовой код отличается от страны к стране.

Каждый из этих проводов должен быть установлен в определенный слот розетки.



Установка фазного провода (коричневого) сбоку от розетки

Следовательно, заземляющий провод следует устанавливать посередине розетки, обычно внизу розетки.

Подключение нейтрали может быть разным в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод либо слева, либо справа от розетки. После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввернув винт.

Фазный провод следует подключить с противоположной стороны от нулевого соединения, а затем закрепить таким же образом.



Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они идеально вошли в распределительную коробку. После этого осторожно вставьте выход в коробку, чтобы сначала попытаться проверить, достаточно ли места для выхода, чтобы зафиксировать его на месте.

Если проблем нет, то можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком сильно, заключается в том, что мы должны убедиться, что выпускное отверстие хорошо выровнено.



Использование лазерного уровня для выравнивания розетки

Чтобы выровнять розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это немного усложнит процесс, особенно для новички.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выпускное отверстие. Если вы заметили, что выпускное отверстие не выровнено, отвинтите его, а затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, ввернув винты по часовой стрелке.



Установка крышки выхода

Одним из последних шагов является закрепление крышки выхода на стене. К счастью, эта операция проста и не требует больше нескольких минут.

Просто установите крышку на розетку и закрепите ее винтами.

Умный совет: также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.



Крепление крышки выпускного отверстия винтами

С помощью отвертки прикрепите крышку к выпускному отверстию, двигаясь по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).
