Как проверить тэн мультиметром
Пример HTML-страницыЭлектрические водонагреватели широко используются современными людьми для решения бытовых проблем. Их основным элементом, обеспечивающим нагрев воды до заданной температуры, является трубчатый электронагреватель (ТЭН). Спираль из проволоки, расположенная внутри ТЭНа, имеет высокое удельное сопротивление и нагревается при прохождении через нее электрического тока, передавая тепло корпусу устройства через теплопроводящий наполнитель. Если стиральная машина, электрический чайник или другая бытовая техника перестают нагревать воду, очень часто причиной неисправности является поломка ТЭН. В этой статье мы поговорим о том, как проверить мультиметром ТЭН, чтобы убедиться в его неисправности или установить, что проблема не в ТЭНе.
Содержание
- Ознакомьтесь с особенностями
- Как проверить ТЭН водонагревателя?
- Как проверяется ТЭН стиральной машины?
- Проверка ТЭНа электрочайника
- Заключение
Ознакомьтесь с особенностями
Перед тем как проверить исправность ТЭНа, необходимо рассчитать его сопротивление по формуле R = U2 / P для этого.
Буквы в нем означают:
- R — сопротивление электронагревателя.
- U — значение подаваемого напряжения.
- P — мощность устройства, указанная на его корпусе.
необходимо знать значение сопротивления, чтобы сравнивать с ним результаты, полученные при испытаниях.

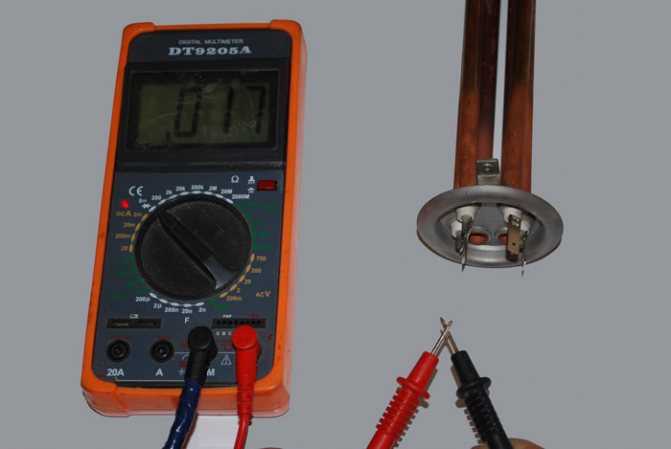

Рассчитав его по приведенной выше формуле, можно сразу переходить к диагностике. Проверка ТЭНа проводится в следующем порядке:
- Отключите кабель машины от источника питания.
- Переведите переключатель тестера в диапазон сопротивлений, в котором находится индикатор, полученный при расчете.
- Подсоедините щупы мультиметра к корпусу прибора и, в свою очередь, к выходным контактам нагревателя.
- Расшифруйте показания на дисплее мультиметра. Если тестер показывает сопротивление равное полученному в расчетах, нагревательный элемент исправен. Цифра «0» указывает на закрытие спирали, помещенной внутри элемента. Цифра «1» или бесконечность означает, что спираль разорвана.
Подробно весь процесс на видео:
После завершения теста вы должны позвонить в нагревательный элемент, чтобы узнать, не происходит ли электрическая неисправность в части тела.
Эту процедуру также проделывают мультиметром следующим образом:
- Используйте регулятор на панели тестера, чтобы перевести прибор в режим зуммера.
- Прикоснитесь щупами к корпусу и, в свою очередь, ко всем контактам электронагревателя.
Если при касании щупами клемм устройство излучает высокочастотные сигналы, это указывает на то, что в корпус «пробивается» электричество. К такому устройству нельзя прикасаться, если оно подключено к сети, иначе возможно сильное поражение электрическим током.
Как проверить ТЭН водонагревателя?

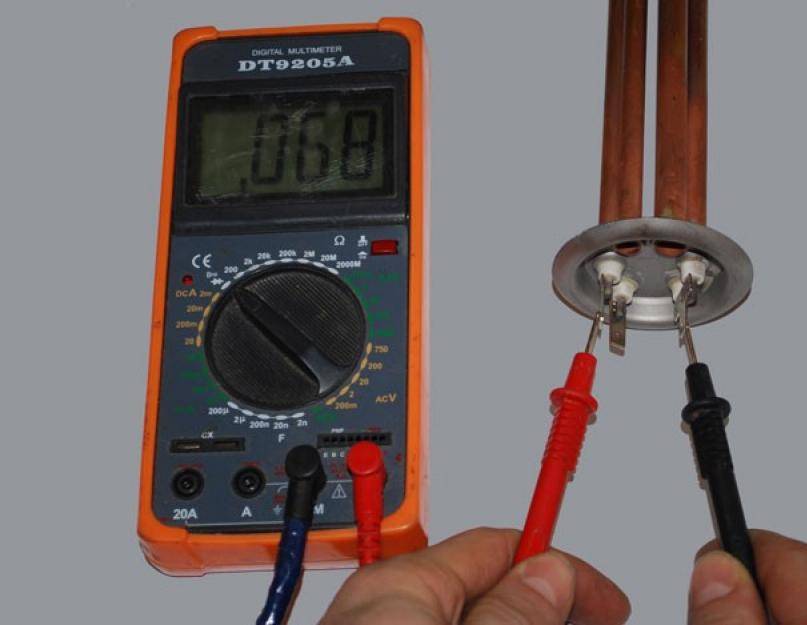

Проверка котла на предмет технического обслуживания электронагревателя производится аналогично описанному выше.
Единственная особенность этой процедуры в том, что помимо сопротивления необходимо еще проверить термостат. Величина сопротивления полезных ТЭНов водонагревателей в зависимости от марки приборов может варьироваться от 0,37 до 0,71 МОм.
Как уже говорилось, после диагностики электронагревателя необходимо проверить, нет ли неисправности кузовной части. Мы уже описывали, как сделать звук ТЭНа мультиметром: необходимо установить прибор в режим зуммера, а затем, касаясь контактов щупами мультиметра, прослушивать сигналы, которые подает прибор.

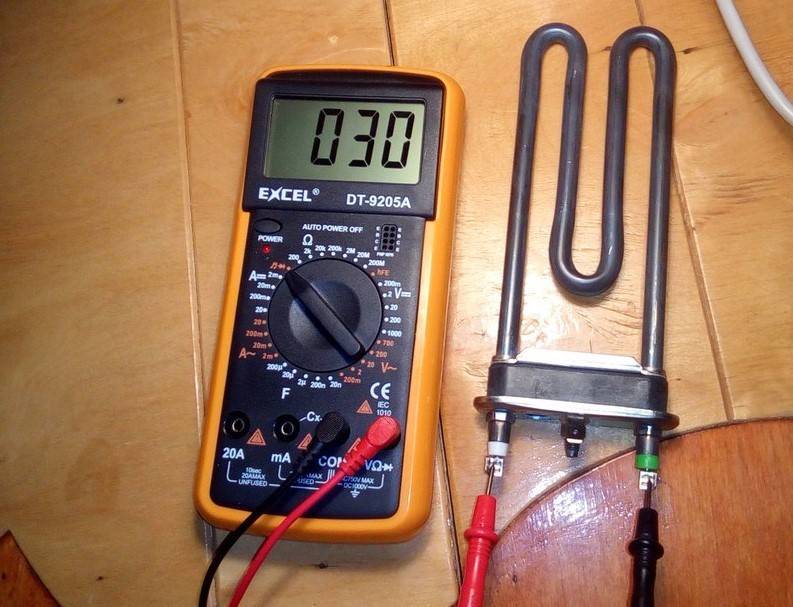

Как проверяется ТЭН стиральной машины?
Самая главная сложность при проверке нагревателя стиральной машины заключается в том, что его довольно сложно найти, особенно для многих современных агрегатов, внутреннее устройство которых довольно запутано. Чаще всего ТЭН в стиральных машинах располагается возле задней крышки, чуть ниже загрузочного бака. Однако в некоторых моделях он устанавливается спереди, а в машинах с верхней загрузкой электронагреватели часто располагаются с одной из сторон.
У управления ТЭНом стиральной машины есть еще один нюанс — эти ТЭНы оснащены тремя выводами, и при проверке необходимо подключать только к двум из них и важно не перепутать эти контакты. Обычно клеммы, к которым необходимо подключиться (ноль и фаза), расположены по краям, а между ними есть заземляющий контакт, что не имеет значения для проверки.
В остальном диагностика ТЭНа стиральной машины проводится по инструкции выше.
Величина сопротивления ремонтируемого электронагревателя в современных стиральных машинах в большинстве случаев составляет от 25 до 60 Ом.
Проверка ТЭНа электрочайника
Электронагреватель этих устройств всегда имеет свободный доступ и найти его несложно. Чтобы это проверить, необходимо сначала рассчитать сопротивление элемента по формуле. Затем нужно установить измерительный прибор в режим минимального сопротивления, затем подключить щупы к выводам ТЭНа и посмотреть, какие данные отражаются на дисплее тестера.
При неисправном ТЭНе полученное значение сопротивления будет существенно отличаться от расчетного. Если мультиметр показывает «1» или бесконечность, спираль разорвана.
О наличии короткого замыкания можно говорить, если прибор выдает одинаковые индикаторы, когда один его щуп прикладывается к металлической трубке, а другой к нагревательному элементу.
В следующем видео процесс проверки ТЭНа электрочайника:
Заключение
В этой статье мы разобрались, как правильно проверить ТЭНы различной бытовой техники с помощью мультиметра. Наконец, необходимо сказать, что если обнаруживается, что нагревательный элемент неисправен из-за короткого замыкания или прерывания спирали, восстановить работоспособность приборов можно только путем замены нефункционирующего элемента. То же самое необходимо сделать, если электронагреватель вызывает выход из строя корпуса устройства, в противном случае работа такого устройства может вызвать поражение электрическим током.
Понравилась статья? Поделиться с друзьями:
Что нужно знать о проверке ТЭНа бойлера?
Электрические водонагреватели уже давно стали неотъемлемым элементом быта людей. Данные приспособления обеспечивают полную независимость от централизованного горячего водоснабжения. С помощью бойлеров можно сэкономить на оплате коммуналки, поскольку не нужно ждать, пока стечет холодная вода при включении ГВС. Это преимущество особенно важно в условиях постоянно растущей стоимости коммунальных услуг.
Подобно любому техническому средству, водонагреватели требуют систематического обслуживания, починки. Ввиду простоты конструкции данные устройства достаточно вовремя чистить от накипи, а также периодически менять ТЭН. Состояние последнего особенно важно. Неисправность нагревательного элемента может повлечь за собой выход из строя других узлов, инициировать возникновение короткого замыкания.
Признаки поломки ТЭНа
Перед приведением «симптомов» неисправности электронагревателей следует разобраться с их конструкцией.
- спирали, которая производит тепловую энергию;
- металлической оболочки (из меди либо нержавейки), где внутри находится нагревательный спиральный элемент;
- наполнителя, выполняющего роль изоляции спирали во избежание возникновения пробоев на корпусе;
- контактных стержней для подачи тока (контактов, выводов).
Водонепроницаемая емкость, которой оснащены бойлеры с сухим ТЭНом, дополнительно заполняется материалом с высоким показателем теплопроводности. Во избежание образования накипи, коррозии металлической оболочки электронагреватели оборудуются магниевыми анодами. Последние требуют периодической замены. В мокрых ТЭНах эту деталь рекомендуется менять не реже 1 раза в 2 года.
Почему электронагреватель не греет воду?
Нагревательные элементы со временем могут начать работать менее продуктивно. Ввиду этого увеличивается временной промежуток, нужный для нагрева жидкости в баке бойлера. Это происходит из-за оседания накипи на поверхности металлической оболочки ТЭНа. Зачастую подобное случается при несвоевременной замене анода либо отсутствии должного обслуживания водонагревателя.
Бойлер может не греть воду вообще. В таком случае, скорее всего, нагревательный элемент сгорел. Это происходит из-за коротких замыканий, наличия частых скачков напряжения сетевого электричества либо ввиду выработки эксплуатационного ресурса детали. Подобная проблема требует замены нагревателя. На бойлеры Romstal Habitat, Atlantic, Vaillant и других известных марок можно устанавливать универсальные ТЭНы.
Почему водонагреватель произвольно отключается?
Подобная неисправность случается при повреждении металлической оболочки.
Последняя прогнивает в процессе образовании массивного слоя накипи. Это инициирует оголение нагревательной спирали, после чего срабатывает предохранитель водонагревательного устройства.
Если предохранительный прибор не сработал, возможно возникновение пробоев на корпусе. В данном случае начнет выбивать сетевые пробки на счетчике либо водонагреватель будет биться током. При обнаружении второго варианта нужно сразу же вытащить вилку бойлера из розетки.
Методы проверки исправности ТЭНа
Часто трудно с ходу сказать, что именно привело к выходу водонагревательного приспособления из строя. Значительная часть вероятных проблем происходит из-за нагревателя. Но все же во избежание ошибки данный элемент предварительно нужно проверить на работоспособность.
В большинстве случаев ТЭНы приходится извлекать. Именно поэтому водонагреватели (особенно мокрые) лучше вешать над ванной или умывальником. Это предотвратит подтапливание помещения, в котором устройство находится.
Тестирование ТЭНа посредством мультиметра либо тестера
Проверочный прибор следует переключить на режим минимального сопротивления. Далее нужно взять в руки щупы и кончиками дотронуться до контактов нагревателя. Если спираль перегорела, на дисплее мультиметра высветится «0», а стрелка тестера не будет двигаться.
Таким методом можно также проверить реальное сопротивление электронагревателя и сравнить с регламентированным значением. Последнее обозначается на корпусе нагревателя либо вычисляется. Посчитать регламентированное сопротивление можно применив, к примеру, онлайн-калькулятор.
Для проверки пробоя ТЭНа нужно одним щупом дотронуться до любого из контактов, а вторым — к металлической оболочке. Если КЗ отсутствует, дисплей мультиметра покажет «0», стрелка же тестера не будет двигаться. При иных показаниях можно смело делать вывод о наличии короткого замыкания.
Проверка ТЭНа при помощи источника питания и светодиода
Если бойлер Atlantic, Tesy, Romstal Habitat или другого производителя не греет воду, а специальных приборов для тестирования сопротивления нет, можно обойтись подручными средствами.
Достаточно найти светодиод и батарейку типа «Крона» (можно севшую) или зарядное устройство (к примеру, от смартфона, лэптопа). Проверка осуществляется следующим образом:
- Одним усиком светодиода нужно дотронуться до контакта нагревателя, а другим — к выводу источника питания. При этом важно соблюдать полярность светового источника.
- Вторым контактным стержнем электронагревателя следует соприкоснуться со свободным выводным элементом батареи. Если лампочка засветилась, спираль целая.
- Усик светодиода нужно переместить на металлическую оболочку электронагревателя. Если все в порядке, света быть не должно.
Вместо светодиода можно взять контрольку электромонтера. Это патрон с лампочкой на 220 В и парой выводов. Тут батарейка не нужна, достаточно будет обычной розетки. При последовательном подключении схемы и исправности спирали лампочка засветится. Если же дотронуться контактом контрольки до оболочки ТЭНа бойлера Tesy, Atlantic, Romstal Habitat или другой марки, света быть не должно.
Тестирование нагревателя посредством индикатора фазы
В данном способе необходимо соблюдать меры предосторожности. Хватать рукой оголенные участки подсоединенной к электросети схемы опасно. Проверка осуществляется путем подключения ТЭНа одним выводом к фазе розетки. Ко второму контакту необходимо прикоснуться индикатором. Если все в порядке, лампочка загорится. Во время прикосновения к металлической оболочке света быть не должно.
Стоит ли проверять работоспособность ТЭНа самостоятельно?
Понять, исправен ли нагревательный элемент, важно перед вызовом мастера. Это сэкономит время и средства владельца водонагревателя. Протестировать электронагреватель сможет даже человек без большого опыта ремонта электрических приборов.
Если же после проверки ТЭНа у владельца водонагревательной установки остались сомнения, стоит обратиться в специализированный сервис (например, посетив сайт romstal.ua).
Как определить исправность электрического нагревателя с помощью омметра использования в некоторых суровых промышленных условиях.
Со временем электрическая изоляция может ухудшиться, и у вас могут возникнуть проблемы с производительностью. Как нагреватели, так и контроллеры мощности и температуры подвержены проблемам с производительностью, поэтому важно осмотреть как признаки износа, так и поломки. Здесь мы расскажем все, что вам нужно знать об омах, омметрах и признаках того, что ваш электронагреватель нуждается в ремонте или замене новым устройством Watlow. Понимание сопротивлений
Перед тем, как проверить свои нагревательные приборы, чтобы убедиться, что они работают эффективно, важно понять, что такое омы, ватты, вольты и амперы. Эти электрические блоки позволяют сравнивать мощность различных нагревателей и выявлять признаки неэффективного или неисправного нагревателя. По закону Ома сила тока равна напряжению, деленному на сопротивление. Это также можно выразить в следующем уравнении:
I = V/R (где I = ток, V = напряжение и R = сопротивление)
Ток термопары или другого электрического устройства измеряется в амперах, напряжение измеряется в вольтах, а сопротивление измеряется в омах.
Высокий уровень сопротивления необходим для преобразования электрической энергии в тепловую. Толщина, материал и другие факторы проводника влияют на его эффективность и доступный температурный диапазон.
Резисторы изготовлены из материалов с высоким уровнем электрического сопротивления. Это означает, что эти материалы плохо проводят электричество, но это также означает, что они преобразуют большое количество электрической энергии в тепловую, что делает их эффективными нагревательными устройствами.
Расчет сопротивления электрического нагревателя
Электрические нагреватели и другие современные тепловые изделия имеют определенный уровень сопротивления, при котором они работают эффективно. Слишком большое сопротивление будет препятствовать прохождению любой электрической нагрузки через нагревательный элемент, в то время как слишком малое сопротивление создает перегрузку, как правило, короткое замыкание в проводке или другое нарушение сопротивления. Идеальное сопротивление отличается для каждой ситуации нагрева, поэтому важно проверить текущую настройку нагревателя, прежде чем измерять сопротивление.
Как изготавливаются электрические обогреватели
Электрические обогреватели используют ту же базовую технологию, что и лампочки. Если вы когда-нибудь обжигали руку о лампочку накаливания, то понимаете, насколько похожими могут быть два электрических процесса. Как лампы накаливания, так и электрические обогреватели используют резисторы, что приводит к теплу.
Промышленные электронагреватели должны обеспечивать постоянную подачу тепла в различных рабочих условиях. Погружные, циркуляционные и гибкие нагреватели — это всего лишь несколько вариантов, которые обеспечивают стабильное тепло, защищая проводку от коррозии, короткого замыкания и других неисправностей.
Основные компоненты
В вашем нагревателе Watlow для подачи электрического тока используется керамика, стекло, сталь или другие материалы. Сопротивление материала изменяет количество электрической энергии, которая преобразуется в тепловую энергию, в то время как ваши регуляторы мощности и температуры регулируют напряжение, подаваемое на электрический нагреватель.
После преобразования электроэнергии ее необходимо доставить к вашему изделию. Тепло может передаваться тремя основными способами:
• Излучение
• Теплопроводность
• Конвекция
Излучение — это процесс передачи тепла посредством электромагнитных волн. Кондуктивный нагрев происходит, когда нагревательный элемент физически контактирует с твердым материалом и передает тепло. Наконец, конвекция передает тепловую энергию через жидкости или газы. Watlow предлагает промышленные нагреватели, в которых используется один или несколько из этих типов теплопередачи для обеспечения эффективного нагрева.
В некоторых нагревателях используется прямая линия материала для подачи тепловой энергии, в то время как в других используется формованный кусок материала для увеличения площади поверхности. В зависимости от применения OEM-производителям могут потребоваться изоляционные материалы для направления тепла или защиты нагревательного элемента от коррозии и других проблем.
Отличие от Watlow
Выбирая нагревательную продукцию Watlow, вы выбираете передовую технологию нагрева. Основной принцип работы наших нагревательных приборов одинаков, но наша приверженность качеству материалов, низким допускам и инновационным конструкциям обеспечивает широкий спектр электрических нагревательных приборов, которые подходят для вашего промышленного применения.
Использование омметра
Даже самые лучшие нагревательные изделия со временем выходят из строя, поэтому инженерам-конструкторам нужен надежный способ устранения неполадок в поврежденных нагревателях и повышения их производительности. Используйте омметр для измерения сопротивления между двумя компонентами и определения источника неисправности нагревателя.
Все омметры работают одинаково, но конкретные шаги могут различаться. Вот типичные шаги по использованию омметра для вашего электронагревателя:
1. Подключите или установите батарейку в ваш омметр.
2. Обнулите счетчик, соединив провода и установив показание на ноль Ом.
3. Отключите электронагреватель во избежание повреждения или риска поражения электрическим током.
4. Отрегулируйте шкалу омметра, выбирая десятки, сотни или тысячи по мере необходимости.
5. Прикоснитесь щупами к противоположным концам цепи и сравните показания с ожидаемым сопротивлением вашего нагревателя.
В руководствах по эксплуатации нагревательных приборов Watlow приведены идеальные показания сопротивления для вашего конкретного нагревателя. Устраните проблему с нагревателем в зависимости от показаний. Если ваши показания сопротивления верны, обратитесь к своему ПИД-регулятору за другим возможным решением.
Тестирование Ом против мегаома
Проблема электропроводности может быть обнаружена в омах. Еще одна причина, по которой ваш обогреватель может не нагреваться должным образом, — это пробой изоляции. Используйте тест мегаом, чтобы проверить целостность изоляции вашей системы отопления. Тесты на ом и мегом важны, так как они проверяют различные возможные проблемы с вашим электронагревателем.
Чрезмерная коррозия, старение, неправильная установка и другие особенности могут повредить изоляцию вашей проводки. Мегаомный тест использует напряжение постоянного тока для проверки сопротивления установки. В идеале должно быть полное сопротивление между внутренней и внешней изоляцией проводки. Любая проводимость между ними является признаком поломки проводки.
Дальнейшее устранение неполадок
Если пришло время заменить нагреватель, воспользуйтесь нашей помощью по применению, чтобы найти идеальную замену Watlow. Узнайте, как наши электрические нагреватели, регуляторы мощности и температуры, а также другие системы сравниваются с вашей существующей установкой. Получите профессиональную консультацию по проверке сопротивления, техническому обслуживанию нагревателя и установке новых нагревательных элементов от вашей службы поддержки клиентов в Watlow.
Теги: Электрические обогреватели Основы Отказ нагревателя
Самодельный тест для вашей печи
Один из самых простых способов проверить исправность собственной печи — это проверить температуру.
Вам не нужно быть «умелым» домовладельцем, чтобы пройти этот тест, и вам не нужно никакого специального оборудования; просто термометр для мяса.
Работа печи с принудительной вентиляцией заключается в заборе относительно холодного бытового воздуха, пропускании его через раскаленный металл и подаче этого нагретого воздуха в остальную часть дома для распределения тепла. Если все работает правильно, воздух, выходящий из вашей печи, будет примерно на 40–70° теплее, чем входящий; это увеличение называется повышением температуры. Если повышение температуры слишком велико, это может быть вызвано слишком большой печью, недостаточным размером воздуховода, проблемой сгорания или препятствием для воздушного потока. Препятствия воздушному потоку могут быть вызваны грязным фильтром печи, грязным змеевиком кондиционера, грязным вторичным теплообменником или заблокированными регистрами подачи или возврата.
Все это приводит к тому, что печь нагревается сильнее, чем положено, что может привести к тому, что дом станет менее комфортным, менее эффективной работой, короткими циклами и сокращенным сроком службы вашей печи. Вы не хотите ничего из этого.
Когда термостат настроен на «нагрев», поднимите температуру на вашем термостате на десять градусов выше, чем текущая температура. Это должно заставить вашу печь загореться. Теперь подождите около пятнадцати минут.
В это время печь должна работать непрерывно, не выключаясь. Возьмите книгу и расположитесь рядом с печью, чтобы присматривать за этим процессом. Если печь отключается раньше времени, проверьте термостат. Если термостат уже был удовлетворен, возможно, у вас слишком большая система или термостат может быть расположен в неудачном месте, например, прямо перед нагревательным регистром. Для печи ненормально повышать температуру в помещении на десять градусов менее чем за пятнадцать минут. Если печь выключается до того, как удовлетворяет термостат, это означает короткое замыкание, что указывает на проблему.
После того, как печь проработает около пятнадцати минут, положите руку на воздуховод над печью. Если все работает нормально, воздуховод будет горячим, но не слишком горячим. Вы должны быть в состоянии оставить руку на воздуховоде, не чувствуя боли.
Но чтобы провести этот тест правильно, возьмите термометр для мяса и воткните его в воздуховод над печью. Если ваш установщик печи был особенно усерден в герметизации всего, может быть сложно найти место, где можно разместить датчик. Но почти всегда можно найти где-нибудь маленькую дырочку.
Затем также проверьте температуру возвратного воздуха. Я всегда делаю это у дверцы фильтра печи.
Разница между этими двумя числами заключается в том, что подрядчики по ОВКВ и причудливые домашние инспекторы называют «Дельта Т» (пишется «ΔT»), как в «разнице температур». Это также называется «повышение температуры». Чтобы определить, имеет ли ваша печь приемлемое повышение температуры, просто взгляните на характеристики печи.
