Как проверить насос на стиральной машине

Проверить помпу на современной стиральной машине автомат кажется не так уж и сложно, но далеко не все делают это правильно. В результате «горе-мастера» меняют работающий сливной насос, зря тратят время и деньги, а в итоге оказывается, что причина поломки была совершенно в другом. Если проверить помпу правильно, то вы избежите массы проблем, сможете своими руками найти и устранить неприятную поломку.

Что должно мотивировать вас на проверку помпы? Не что иное, как косвенные признаки поломки, которые вы можете наблюдать в поведении стиральной машины. Что это за признаки?

• Код ошибки, который появляется благодаря системе самодиагностики современной стиральной машины автомат. Если расшифровка кода ошибки привела вас к проблеме с помпой, значит, проверяем в первую очередь сливной насос.
• Перед запуском команды на слив воды из бака, машина останавливается и зависает с полным баком воды.
• Сливной насос стиральной машины не издает никаких звуков и вообще не подает признаков работы.

Если в вашу голову закрались обоснованные предположения о поломке помпы, лучше не откладывайте дело «в долгий ящик», а приступайте к подбору инструмента, который поможет в диагностике поломки. Нам понадобится не так много инструментов, так что не переживайте за то, что их не удастся найти. Потребуется:

1. мультиметр;
2. крестовая и плоская отвертки;
3. плоскогубцы;
4. шило.

Берите исправный электронный мультиметр. Если у вас в хозяйстве нет такого прибора, обзаведитесь им обязательно – пригодится.

Добираемся до детали

В автоматической стиральной машине, увидеть сливной насос можно даже не разбирая корпус. Причем подобное имеет место на большинстве моделей. Чтобы сливной насос оказался под рукой необходимо: отключить стиральную машину от сети и коммуникаций, слить воду через сливной фильтр, вытащить кюветку порошкоприемника, постелить на пол тряпочку, положить стиралку на правый бок.

Дело в том, что у многих машинок нет дна, а детали, располагающиеся снизу, находятся в открытом доступе. С одной стороны это неплохо, ведь есть возможность добраться и до помпы и до двигателя снизу. Но с другой стороны нижние детали рискуют пострадать при переноске стиральной машины или в результате попадания большого количества пыли и грязи.

При таком раскладе стоит вам заглянуть через дно машины внутрь корпуса, помпа окажется у вас перед глазами. Установлена она напротив корпуса сливного насоса, который вы периодически выкручиваете и прочищаете от грязи. Не заметить ее очень трудно.

Возможно, ваша модель стиральной машины автомат имеет дно в виде специальной крышки. В этом случае вы также кладете стиральную машину на бок, но при этом берете крестовую отвертку и выкручиваете винты, которые держат дно. Поддеваете крышку плоской отверткой и сдергиваете ее, после чего открывается доступ в недра корпуса.

Если стиральная машина полностью защищена от протечек, то у нее есть специальный поддон с датчиком, который придется снять. Чтобы увидеть сливной насос такой машины, делаем следующее:

• отключаем стиральную машину от воды, канализации и электросети;
• сливаем остатки воды из бака через шланг аварийного слива или сливной фильтр;
• вытаскиваем стиральную машину на середину комнаты и стелим на пол тряпку;
• вынимаем кюветку для порошка;
• кладем стиралку на правый бок;
• поддеваем плоской отверткой и сдергиваем 4 защелки поддона;
• чуть отодвигаем поддон, чтобы отсоединить провод, идущий от датчика, закрепленного на поддоне к корпусу;

Датчик, закрепленный на поддоне – это ни что иное, как датчик протечек, который в случае попадания воды в поддон перекрывает воду и останавливает работу стиральной машины, помогая избежать затопления.

• убираем поддон в сторону, получаем доступ к деталям внутри корпуса.

Исследуем электрическую и механическую части

Найдя насос стиральной машины, следует немедленно его проверить. Главная ошибка начинающих мастеров в том, что они пытаются сразу проверить насос мультиметром, считая, что сгорела его электрическая часть. На самом деле наиболее частой причиной остановки работы помпы является грязь, волосы и прочий мусор.

Вообще сливная система стиральной машины сконструирована так, что большая часть мусора случайно попавшего вместе с вещами в бак, в конце концов, оседает в недрах мусорного фильтра. Но даже малая часть мусора, касаясь крыльчатки насоса, может доставить массу неприятностей. Те же человеческие волосы, наматываясь на крыльчатку, могут легко ее застопорить. В данной ситуации рассуждать нет смысла, нужно действовать.

Ремонт помпы стиральной машины, как и ее проверку, начинаем с демонтажа детали. Снимается помпа очень просто.

1. Фотографируем расположение проводов.
2. Снимаем все провода с детали.
3. Плоскогубцами разжимаем хомуты, удерживающие на помпе шланг и патрубок.
4. Сдергиваем шланг и патрубок.
5. Беремся рукой за корпус помпы и делаем пол-оборота против часовой стрелки, насос снимется.

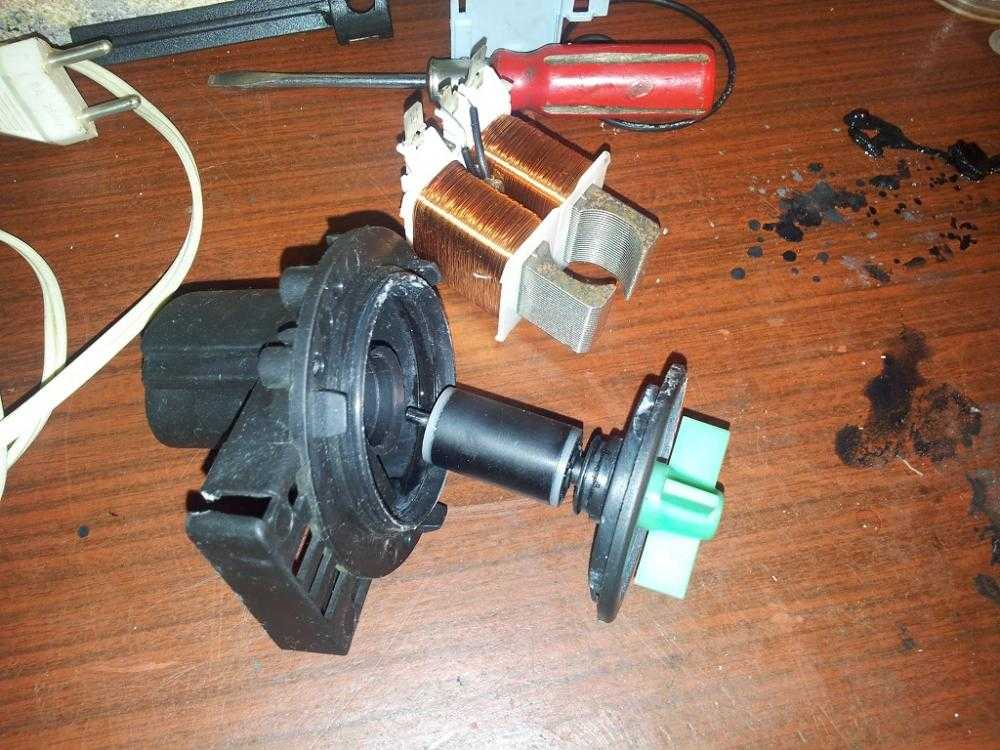

Далее нам нужно будет поддеть специальные защелки и разобрать корпус помпы, но еще до этого можно осмотреть крыльчатку. Если на нее намотались волосы, это будет заметно сразу. В ходе проверки механической части помпы вам необходимо осмотреть целостность механизма, резиновых прокладок, а заодно вычистить из детали всю попавшую туда грязь.

Если вам удалось проверить механизм помпы стиральной машины, но вы так ничего и не обнаружили, можно переходить к проверке электрики. Настраиваем мультиметр на проверку напряжения, подносим щупы прибора к контактам насоса. Если на табло прибора высвечивается ноль или единица, скорее всего моторчик помпы сгорел и нужно менять деталь. Видите на табло трехзначную цифру, значит необходимо искать поломку дальше, но это, скорее всего, не помпа, возможно симистор платы управления, навскидку сказать сложно.

Подводя итог, отметим, проверка сливного насоса на стиралке автомат не выглядит сложной процедурой, особенно если получить предварительно инструкции от специалистов. Чтобы добраться до помпы машину почти не нужно разбирать, а проверка самой детали займет совсем немного времени. Удачи!



сливной насос, домашних условиях, Samsung, Индезит, мультиметром

Для набора и слива воды из машинки для стирки используется электрический насос ✔. При обнаружении проблем с удалением жидкости необходимо проверить помпу стиральной машины. Владельцу необходимо частично разобрать оборудование, обеспечив доступ к центробежному насосу.

Зачем проверять помпу

Владелец должен проверить насос стиральной машины при обнаружении таких проблем:

• самопроизвольное отключение оборудования с индикацией соответствующего кода ошибки контрольными светодиодами или на дисплее;
• остановка цикла стирки с заполненным резервуаром;
• непрерывная работа электрического привода помпы из-за сбоя или поломки электронного контроллера;
• неполный слив воды;
• гудение мотора привода (прослушивается в зоне установки узла).

Диагностика устройства позволяет найти причину неисправности. Например, понижение производительности происходит при наматывании посторонних предметов на рабочее колесо. Очистка крыльчатки восстанавливает работоспособность машинки и избавляет владельца от необходимости обращения в сервисный центр. Для проверки рабочего колеса необходимо извлечь фильтр сливного рукава, а затем осмотреть с фонариком крыльчатку. Намотавшиеся волосы и мусор извлекаются при помощи подручного инструмента, попутно проверяется подвижность ротора двигателя.

Как снять насос

Чтобы проверить сливной насос на стиральной машине, необходимо добраться до места установки узла. Для выполнения частичной разборки в домашних условиях потребуется набор отверток с крестообразным и плоским жалом и плоскогубцы. Для тестирования понадобится мультиметр, способный определять разрыв цепи и подсчитывать сопротивление обмоток. Перед началом ремонтных работ машинка отключается от электрической сети, из корпуса сливается вода (через резервное отверстие). Затем прибор отсоединяется от магистрали водоснабжения и от канализационного стока.

Владельцу необходимо узнать место монтажа насоса из инструкции по эксплуатации. Если в документации информация отсутствует, то машинка укладывается на боковую поверхность на пол. На части машинок марки Samsung снизу установлен металлический щит, прикрепленный к корпусу винтами с головкой под отвертку. После снятия экрана открывается доступ к нижней части бака, на которой установлена помпа с патрубками забора и слива воды.

Техникой какого производителя пользуетесь дома?

• Bosch
• Samsung
• LG
• Karcher
• Philips
• Indesit
• Thomas
• Atlant
• Electrolux
• iRobot
• Ariston
• Dyson
• Vitek
• Beko
• Midea
• Haier
• Candy
• iLife
• Zelmer
• Redmond
• Siemens
• Kuppersberg
• Xiaomi
• Gorenje
• Miele
• Whirlpool
• Hansa
• Liebherr
• DeLonghi
• Scarlett
• Zanussi
• BBK
• AEG
• Smeg
• Nord

Poll Options are limited because JavaScript is disabled in your browser.

В части машин (например, Индезит или Бош) используется защита от протеканий, которая закрывает нижнюю часть бака. Для снятия поддона требуется отвернуть винты или снять защелки, а затем аккуратно отодвинуть экран для удаления жгута проводки, подключенного к датчику протекания.

От корпуса насоса отсоединяются кабели питания, рекомендуется сфотографировать положение проводки или зарисовать схему коммутации с указанием точек подключения и цвета изоляции.

С помпы снимаются патрубки, зафиксированные пружинными или винтовыми хомутами. Рукава стягиваются с пластиковых трубок, а затем помпа проворачивается рукой против часовой стрелки и вытягивается из посадочного гнезда. Необходимо сохранить уплотнительное кольцо, герметизирующее линию стыка насоса и корпуса распределителя потоков воды.

Процесс проверки

Первичная проверка заключается в осмотре крыльчатки и удалении намотанной на колесо и вал грязи. Затем осматриваются корпус насоса и резиновые уплотнители, с деталей счищается пыль и грязь. Необходимо вручную провернуть ротор электродвигателя, который должен вращаться без заедания и посторонних звуков (допускаются повторяющиеся рывки из-за магнитов, установленных в конструкции электродвигателя). Дополнительно покачиванием вала ротора проверяется состояние подшипниковых опор, при обнаружении люфта помпа подлежит замене.

После окончания проверки механической части необходимо протестировать электрические компоненты насоса стиральной машины. Базовая проверка предусматривает подключение переменного тока напряжением 220 В к клеммам обмоток. При исправных цепях двигатель заработает без посторонних шумов и вибрации, если ротор не вращается и слышен гул, то необходимо прозвонить обмотки электромотора.

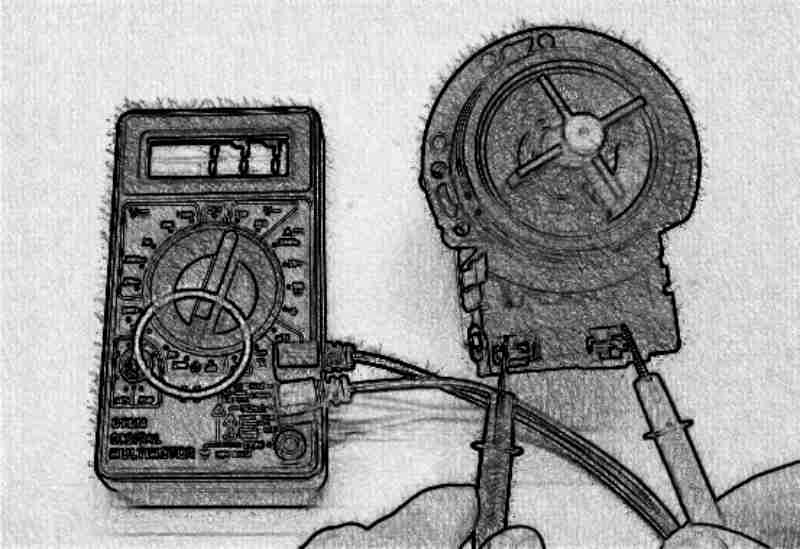

Тестер переключается в режим проверки целостности цепи, щупы приставляются к контактным пластинам помпы. При обнаружении обрыва на дисплее отображается цифра 0, если катушка цела, то прибор подает длинный звуковой сигнал. Если обмотки целы, то требуется диагностика симистора (отвечает за запуск двигателя) и контроллера управления. Электронные компоненты в домашних условиях проверить нельзя. Тестирование производится в сервисном центре при помощи специального оборудования.

Читайте также:

• Как устранить ошибку F02 в стиральных машинах Аристон и Индезит
• Подключение стиральной машины без водопровода
• Как исправить ошибку LE на стиральной машине Samsung
• Как заменить ремень на барабане стиральной машины

Рейтинг

( 1 оценка, среднее 5 из 5 )

Понравилась статья? Поделиться с друзьями:

Проверка сливного насоса стиральной и посудомоечной машин

ПРЕДУПРЕЖДЕНИЕ ОБ АВТОРСКИХ ПРАВАХ:
Все изображения и тексты на этой веб-странице являются собственностью nomaallim.com. Любое использование любой части этого контента без письменного согласия nomaallim.com подлежит юридическим процедурам в соответствии с международными и местными законами соответствующей страны. Использование названия «nomaallim», «nomaallim com» или «nomaallim.com» в тексте, описывающем несанкционированно скопированный контент, не является исключением и влечет за собой санкции в соответствии с действующим законодательством и процедурами.

ОБЩИЙ ИНДЕКС СЛОЖНОСТИ: 4 /10 ЕСЛИ У ВАС НЕТ ИНСТРУМЕНТОВ, ВЫ ПОТРАТИТЕ 75 ДОЛЛАРОВ НА ЭТУ РАБОТУ, ЧТОБЫ ПОЛУЧИТЬ ИХ ДЛЯ ЭТОЙ РАБОТЫ S  ДЛЯ ВЫПОЛНЕНИЯ ЭТОЙ РАБОТЫ РИСК ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ ПЕРЕД НАЧАЛОМ Убедитесь, что работаете с обесточенным прибором. Выньте вилку из розетки. Приведенные ниже тесты связаны с использованием опасного напряжения. НЕ пытайтесь выполнить какой-либо из этих тестов, если вы не являетесь опытным мастером. Наденьте электроизолирующие перчатки (1 кВ).

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Наши изображения носят информативный характер и иллюстрируют работы, выполненные нами в наших собственных помещениях для нашего собственного использования и удовлетворения.
Читатели, которые планируют выполнять аналогичные работы, вдохновленные указанным ниже методом, должны делать это на свой страх и риск и под свою ответственность.

Проверка сливного насоса бытовой техники № 1 :
Снятие и осмотр сливного насоса стиральной или посудомоечной машины на наличие посторонних предметов.

Переверните прибор вверх дном и снимите нижний поддон, чтобы получить доступ к сливному насосу.
Открутите 2 или 3 винта, которые крепят насос стиральной или посудомоечной машины.

Вытащите сливной насос прибора и сначала проверьте, не блокирует ли насос посторонний предмет.
Это первый тест, с которого стоит начать.
Вы можете обнаружить стеклянный или пластиковый мусор в насосе посудомоечной машины, кусочки ткани и пуговицы в насосе стиральной машины и т. д.

Тест сливного насоса бытовой техники № 2:
Очистка разъемов сливного насоса и проверка двигателя насоса

Разъемы двигателя дренажного насоса прибора обычно можно вытащить вручную, но вам могут понадобиться плоскогубцы, как показано на левом рисунке. Тщательно осмотрите разъемы проводов насоса, которые часто подвержены коррозии. Вы заметите зеленый порошок в результате окисления.
Этого достаточно, чтобы вызвать плохой контакт.

Тщательно очистите разъемы проволочной щеткой, затем очистителем контактов.
Перед повторной сборкой разъемов нанесите очень небольшое количество проникающей смазки.

Проверьте двигатель в одиночку перед повторной сборкой его в посудомоечной или стиральной машине.
Подсоедините два провода к клеммам двигателя дренажного насоса с одной стороны и к электрической вилке с другой стороны.

Наденьте электроизолирующие перчатки или держитесь подальше от любых оголенных разъемов, прежде чем вставлять вилку в розетку.
Убедитесь, что сливной насос вращается плавно и бесшумно.

Проверка сливного насоса прибора № 3:
Проверка реле платы управления

Проложите провода от сливного насоса посудомоечной или стиральной машины до платы управления.
Отсоедините все разъемы и снимите плату управления.

Обратите внимание на тип выходных реле и обратите внимание на напряжение катушки.
Посмотрите на заднюю часть печатной платы и проследите за разъемами сливного насоса, чтобы увидеть, к какому реле они подключены.
В данном случае реле на 12 В постоянного тока, поэтому для проверки реле используется автомобильный аккумулятор.
Омметр подключен к переключателю реле при подаче 12 В постоянного тока на катушку для проверки реле, которое необходимо заменить в случае обнаружения неисправности.

Итог диагностики сливного насоса прибора:

1. Визуальная проверка на наличие посторонних предметов в сливном насосе
2. Очистка электрических разъемов проводов двигателя сливного насоса
3. Проверка сливного насоса мотор
4. Проверка выходного реле платы управления

См. также.

..

Замена панели управления посудомоечной машиной замена впускного клапана стиральной машины все наши советы по ремонту бытовой техники

Как диагностировать стиральную машину, которая не сливает воду

Одна из худших ситуаций, кроме протечки, которая может возникнуть в вашей стиральной машине, это когда у вас есть полная загрузка белья, а она не работает. t слить воду. Есть несколько различных проблем, которые могут вызвать это, и обычно проблему довольно легко диагностировать.

Первое, что вы должны сделать, это проверить линию подачи воды к стиральной машине и найти препятствия. Многие машины имеют небольшую область сбора/фильтрации непосредственно перед насосом, которую вы можете открыть, и иногда туда застревают мелкие предметы или, чаще, пух, что вызывает проблемы. При проверке на наличие проблем вам также может понадобиться снять насос, чтобы заглянуть внутрь входных и выходных трубок, где соединяются шланги. Однако помпа может быть засорена изнутри, а некоторые помпы имеют прозрачные корпуса, позволяющие в некоторой степени заглянуть внутрь. Вы можете видеть на первом изображении, что насос имеет передний винт на отверстии для проверки на наличие засоров и два шланговых соединения, которые необходимо проверить.

Следующая проблема может быть связана с подачей электрического сигнала на насос для его запуска. Когда стиральная машина переключается в пустой режим, происходят две вещи. Выключатель передней дверцы на стиральных машинах с фронтальной загрузкой должен блокировать дверцу, а на стиральных машинах с верхней загрузкой есть переключатель, который останавливает стиральную машину, когда вы ее открываете. Если эти переключатели неисправны, возможно, что насос никогда не запустится из-за предохранительных механизмов. Чтобы проверить это, вы можете использовать мультиметр, чтобы увидеть, поступает ли питание на насос. Вы также можете проверить выключатель при отключенной стиральной машине, отсоедините разъем от дверного выключателя и используйте омметр. Значение сопротивления должно быть равно нулю, когда переключатель разомкнут, и бесконечности или большому числу, когда он замкнут. Нажмите переключатель с подключенным омметром, и он должен измениться. Если это не так, вы знаете, что переключатель неисправен и его необходимо заменить.

Возможно, насос неисправен. Если вы убедились, что насос не засорен, линии подачи и слива не засорены и не выглядят поврежденными, вы можете проверить насос с помощью вольтметра. Установите вольтметр на Ом и прочтите указания с помощью вольтметра. Вы хотите проверить непрерывность, и вы хотите, чтобы между положительным и отрицательным выводами на насосе было соединение. Если в насосе нет непрерывности или соединения, значит, насос неисправен и его необходимо заменить.

Проверка насоса стиральной машины с ременным приводом

Вышеприведенный диагноз относился к стиральным машинам, имеющим насос со встроенным двигателем. Если у вас есть насос, который приводится в действие ремнем, вы должны выполнить шаги, чтобы проверить наличие засора, но, очевидно, вы не можете проверить двигатель на насосе. Вы должны осмотреть ремень на предмет износа или ослабления.

Обычно, когда ремень изнашивается, вы можете услышать скрип, но по нему не всегда можно определить. Лучше всего снять переднюю крышку со стиральной машины и откинуть ее назад, чтобы вы могли добраться до ремней внизу. Найдите ремень, который идет от двигателя омывателя к насосу, и сожмите две стороны ремня вместе. В ремне должен быть люфт, и вы ищете движение двигателя. Когда вы сжимаете ремень вместе, двигатель должен двигаться, когда вы достигаете примерно 1/4 дюйма пространства между двумя сторонами ремня. На насосе есть регулировка, ослабляя его болты, но не снимая их, вы можете сдвинуть насос в сторону, чтобы натянуть или ослабить ремень.

Необходимо проверить наличие люфта в валу, приводящем в движение насос, на валу не должно быть заметного люфта или раскачивания, а также на наличие утечек из насоса.

При необходимости замените насос. Также проверьте свои предохранительные выключатели, как если бы вы использовали фронтальный погрузчик.
