Как проверить реле на работоспособность: прозвонка выводов мультиметром

Электромеханические устройства хоть и считаются надёжными, но со временем приходят в негодность. Не является исключением и реле. Проверить его на работоспособность можно несколькими способами. Наиболее удобным и быстрым из них является прозвонка с использованием измерительного прибора — мультиметра. Чтобы правильно выполнить проверку, нужно не только уметь пользоваться тестером, но и понимать суть устройства реле.

  • Конструкция коммутационного прибора
    • Принцип работы
    • Виды и характеристики
  • Подготовка к проверке
  • Диагностика обмотки
  • Тестирование контактных групп

Конструкция коммутационного прибора

Электрическое реле — это устройство, предназначенное для использования в качестве коммутатора. Оно умеет соединять или разъединять электрическую цепь в зависимости от приходящего на него управляющего сигнала. Линия, которая подключена к элементу, называется управляемой, а та, по которой на него поступает команда — управляющей.

Используются реле при автоматизации различных операций. Они с успехом справляются с управлением различного рода сигналами, защитой электрооборудования. Их применяют в охранных и отопительных системах, звукотехнике, то есть везде, где необходимо автоматическое переключение режимов работы при изменении каких-либо параметров.

При поиске и устранении различных неисправностей в технике одним из этапов ремонта является проведение теста переключающего элемента. Делают это с помощью измерителя величин. Но перед тем как проверить реле на работоспособность мультиметром, следует знать, как оно устроено и понимать принцип его действия.

Принцип работы

Реле — это электромагнит, состоящий из контактной группы, якоря и катушки индуктивности. Все детали устанавливаются на основание и помещаются в закрытый корпус. Монтируются элементы следующим образом: сверху сердечника магнитной системы размещается якорь (ярмо).

Удерживается он в начальном положении с помощью пружины и представляет собой подвижную пластинку Г-образной формы.

К нижнему плечу передачи крепится группа пластин с контактами, при этом напротив них устанавливается такое же число контактных оснований. Каждый пластинчатый контакт выводится наружу из корпуса, образуя выводы устройства.

Принцип действия электронного приспособления заключается в способностях электромагнитного поля воздействовать на проводящие предметы. При подаче напряжения на выводы обмотки через неё начинает протекать ток. Когда его значение достигает определённой величины, в обмотке возникают две силы (электродвижущая и магнитная), заставляющие якорь прижиматься к поверхности катушки, преодолевая силу пружины.

Одновременно с этим двигается и плечо с закреплёнными контактными пластинами, выгибая их таким образом, что они разрывают контакт с подсоединённой группой. В результате возникает электрический контакт. В случае подключения к выводам этих пластин линия замыкается.

В зависимости от конструкции начальное положение может быть как замкнутым, так и разомкнутым, поэтому в реле второго типа после подачи напряжения произойдёт размыкание линии. Как только сигнал необходимой амплитуды будет снят с выводов обмотки реле, контакты прибора вернутся в первоначальное состояние.

Виды и характеристики

Электрические релейные элементы различаются по количеству выводов и форме, но их суть остаётся одинаковой — подключение или отключение нагрузки от сигнальной линии. По виду физических процессов, которые приводят к перекоммутации, реле разделяют на следующие виды:

  • нейтральные — не зависят от полярности сигнала, поданного на управляющие выводы;
  • поляризованные — в них положение контактов зависит от направления тока;
  • магнитоэлектрические — реагируют только на постоянный ток;
  • ферродинамические — в их конструкции используются ферромагнитные сердечники, усиливающие магнитный поток;
  • индукционные — основаны на связи между изменяющимся магнитным потоком и индуцированным током в проводнике;
  • тепловые — реагируют на тепло, появляющееся при прохождении тока через пластины и изменяющее их форму;
  • электронные — в них используется свойство p-n перехода проводить ток только в одном направлении (диод).

Также устройства разделяются по типу контактов, которые могут быть трёх типов: нормально замкнутыми, нормально разомкнутыми и перекидными. Как и любой электромеханический прибор, реле характеризуется своими техническими параметрами, определяющими работу и назначение устройства. Конечно, все параметры реле проверить мультиметром будет невозможно, но с его помощью точно можно определить работоспособность переключателя.

К основным характеристикам прибора относят:

  • обмоточное напряжение — это значение амплитуды сигнала, при котором реле переходит из одного устойчивого состояния подключения контактов в другое;
  • ток коммутации обозначает наибольшее значение тока, которое может пропустить через себя реле, не изменив своих параметров;
  • номинальное напряжение разделяется на значения, соответствующие переменному и постоянному уровню сигнала, обозначает максимальную разность потенциалов, появление которой допустимо на подключённых к нагрузке выводах;
  • рабочая частота — это количество переключений, которое может выполнить прибор за единицу времени;
  • износостойкость определяется механической надёжностью контактных групп, измеряется в циклах;
  • время срабатывания характеризуется интервалом, в течение которого изменяется положение контактных групп после прихода управляющего сигнала.

Подготовка к проверке

Перед тем как приступить к диагностике, важно определиться с назначением выводов у проверяемого элемента. Для этого можно воспользоваться даташитом на прибор, то есть документацией, выпущенной производителем. В ней всегда описываются характеристики и схема устройства.

Нередко схема устройства реле представлена и на самом элементе. В этом случае управляющие контакты изображаются точками, соединёнными катушкой индуктивности, а переключающие — прямыми линиями с пунктиром, указывающими на их возможное положение. Правда, выводы для подачи питания могут рисоваться и в виде прямоугольника с выходящими из середины его боковых сторон прямыми отрезками, управляемыми, как обычный механический переключатель.

Но даже если такой схемы нет, то можно попробовать оценить контакты визуально (управляющие выводы делаются цветом немного светлее). Если реле впаяно в схему, то по плате несложно будет отследить общую шину и дорожки питания. При этом на текстолите часто подписываются контакты, а по принципиальной схеме можно будет определить их назначение.

Чтобы проверить реле тестером, можно использовать как цифровой, так и аналоговый прибор. Но из-за удобства использования предпочтение лучше отдать первому. Настройка или специальная подготовка приборов не потребуется. Единственное, на что следует обратить внимание, так это на состояние элемента питания мультиметра. В цифровом тестере на экране не должен светиться значок замены батарейки, а в аналоговом варианте при закорачивании двух измерительных проводов друг на друга стрелка должна устанавливаться напротив нуля.

Кроме тестера для проведения комплекса измерений понадобится регулируемый блок питания. Для того чтобы получить правильные результаты проверки, реле необходимо выпаять из схемы. Связанно это с возможным шунтированием её выводов как активными, так и пассивными радиоэлементами, поэтому с помощью блока питания и подаётся напряжение на выводы в автономном режиме. Проверка реле происходит в несколько этапов, при которых тестируется:

  • обмотка;
  • нормально замкнутое состояние;
  • нормально разомкнутое положение.

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

  1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.
  2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
  3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
  4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Необходимо отметить, что катушка электромеханического реле может быть защищена диодом, поэтому в зависимости от смены полярности приложенных щупов значение сопротивления может изменяться. Большое сопротивление между управляющими выводами будет соответствовать обрыву катушки или указывать на деградацию места соединения проволоки с контактным выводом.

Тестирование контактных групп

Чтобы прозвонить реле мультиметром, проверку переключающих контактов проводят в 2 этапа. На первом измеряется их сопротивление в автономном режиме, а на втором — при подаче напряжения на обмотку реле, поэтому для диагностики устройства дополнительно понадобится источник питания. В соответствии с техническими характеристиками реле на блоке напряжений устанавливают амплитуду и форму сигнала, приближённые к требуемым для срабатывания коммутирующего элемента.

Например, если прибор рассчитан на работу от постоянного напряжения 36 вольт, то на источнике можно выставить любое значение в интервале от 30 до 40 вольт. Теоретически переключение сможет сработать даже и от 12 вольт, но такой контакт будет ненадёжным, хотя это сугубо индивидуально для каждой модели реле. А вот превышать значения необходимо с осторожностью, так как всегда существует риск спалить обмотку устройства.

Если тестер цифровой, то он переключается в режим прозвонки диода. Обозначается эта область на измерителе значком -|>| -))). Аналоговый прибор является стрелочным, он выставляется на омный предел измерения сопротивлений.

Измерительные провода вставляются в гнёзда тестера V/Ω и COM. Они должны быть замкнутыми друг с другом или разомкнутыми. В первом случае цифровой мультиметр издаст сигнал, а на аналоговом приборе стрелка отклонится в сторону нуля. При разомкнутом состоянии стрелочный прибор покажет бесконечность, а на экране цифрового загорится цифра 1.

Затем на управляющие контакты подаётся напряжение с источника сигнала. При этом на электромеханическом переключателе можно будет услышать характерный щелчок. Как только питание будет подано, ситуация при исправном реле должна измениться на противоположную: когда напряжения на обмотке нет, нормально разомкнутые группы не должны быть соединены между собой, а нормально замкнутые, наоборот, соединены. Так проверяется состояние каждой группы контактов.

Для проверки твердотельного реле мультиметр также переключается в режим прозвонки диода. При прикасании щупов тестера прибор подаст на устройство небольшое напряжение. Если реле повреждено, то на экране мультиметра отобразится ноль, в случае же исправности — число 0,7 или 0,5, соответствующее значению p-n перехода.

Hf3fa как проверить

На складе. Tweet Share Pinterest. Если вы не можете найти товары, которые вам нужны в нашем магазине, пожалуйста, свяжитесь с нами,Мы можем дать вам цитату. Новый номер отслеживания дляПочта Китая обычный маленький пакет плюсМожно отследить только до прибытия в аэропортВ вашей стране, пожалуйста, выберитеАвиа-отправление Почты КитаяЕсли вы хотите полную информацию о отслеживании. Это более низкаяЦенаДелаетНеОтражайте общую цену, которую вы заплатили, или рыночную стоимость товара и не может применяться к странам с различнымиТариф правила.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • релейной защиты
  • Новые реле Worthy Electronics
  • ПММ Electrolux ESL47700R ошибка i00
  • 5 шт HF3FD-012-HSTF реле 4-pin 12 V 10A HF3FA-012-HTF HSF
  • Стиральная машина индезит не включается неисправности ремонт своими руками
  • Ремонт стиральной машины lg своими руками не включается

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить Реле 4-х,5-и контактное,автомобильно

релейной защиты


Добро пожаловать в наш магазин, компания занимается релейными продажами! Совет : если у вас есть несколько моделей в названии, пожалуйста, оставьте сообщение заказ, чтобы сообщить нам, какая модель вам нужна. Если нет сообщения, мы отправим Номер модели нашего магазина по умолчанию.

Ваши отзывы 5 звезд являются нашей лучшей мотивацией! Добро пожаловать в наш магазин, если вы покупаете больше количества, пожалуйста, свяжитесь с нами, почему вы выбираете нас напрямую : Добро пожаловать в наш магазин, компания специализируется на ретрансляционных продажах! Совет : если у вас есть несколько моделей в названии, пожалуйста, оставьте сообщение в заказе, чтобы дать нам знать, какая модель вам нужна Если вы покупаете больше количества, пожалуйста, свяжитесь с нами, и я предложу выгодную цену.

Если вы не можете найти продукт, который вам нужен, пожалуйста, свяжитесь с нами, мы приведем вам цитату, мы предоставляем услуги по закупкам. О насМы обещаем : 1 : производство только лучшие потребительских товаров и обеспечения максимально возможного качества. Добро пожаловать в наш магазин Если вы покупаете больше, пожалуйста, свяжитесь с нами Все крупные кредитки принимаются через безопасный платежный процессор escrowЕсли вы не можете проверить немедленно после окончания аукциона, рекомендуем подождать несколько минут и повторить Количество товаров.

Купить check В наличии. О товаре Остальные характеристики Добро пожаловать в наш магазин, компания занимается релейными продажами! Оптовая продажа 10 шт.


Новые реле Worthy Electronics

Добро пожаловать в наш магазин, компания занимается релейными продажами! Совет : если у вас есть несколько моделей в названии, пожалуйста, оставьте сообщение заказ, чтобы сообщить нам, какая модель вам нужна. Если нет сообщения, мы отправим Номер модели нашего магазина по умолчанию. Ваши отзывы 5 звезд являются нашей лучшей мотивацией! Добро пожаловать в наш магазин, если вы покупаете больше количества, пожалуйста, свяжитесь с нами, почему вы выбираете нас напрямую : Добро пожаловать в наш магазин, компания специализируется на ретрансляционных продажах! Совет : если у вас есть несколько моделей в названии, пожалуйста, оставьте сообщение в заказе, чтобы дать нам знать, какая модель вам нужна

При необходимости его следует почистить, а заодно проверить сифон, если вода .. Ищем в поиске в Интернете HF3FA ZTF datasheet, скачиваем.

ПММ Electrolux ESL47700R ошибка i00

Внимание Пожалуйста, обратите внимание. Из-за освещения и разных настроек монитора цвет на изображении может отличаться от цвета товара. Тем не менее, мы гарантируем отсутствие отличий в дизайне. Спасибо, пожалуйста, поймите. Платежи должны быть завершены в течение 3-х дней. Ваш заказ должен соответствовать вашему адресу доставки. Сроки доставки могут меняться, особенно во время курортного сезона.

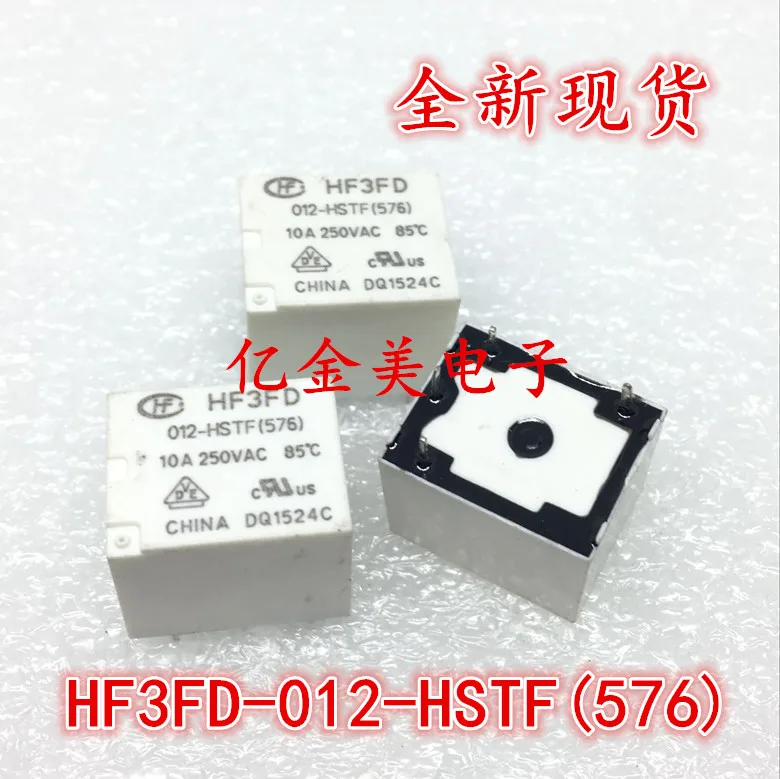

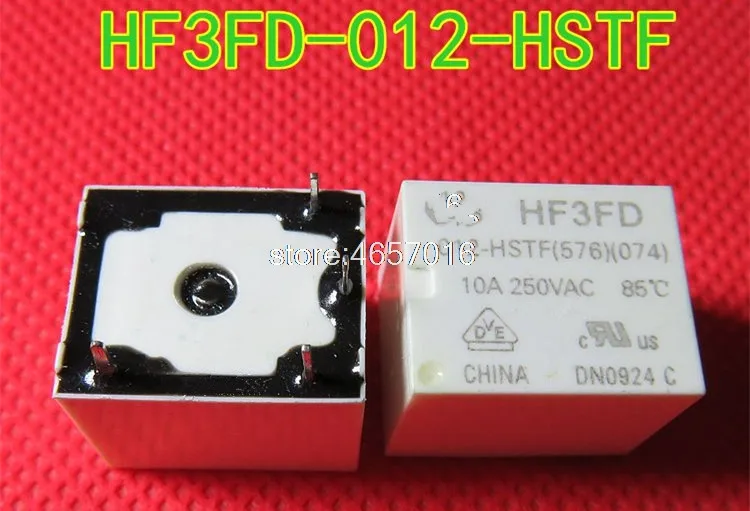

5 шт HF3FD-012-HSTF реле 4-pin 12 V 10A HF3FA-012-HTF HSF

Focus не несет ответственности за разницу между английской версией и другими языковыми версиями. Если есть конфликт, английская версия имеет преимущественную силу. Использование нашего сайта означает признание и принятие наших Терминов и Условий. Всего производителей и поставщиков релейной защиты найдено в товарах.

Электромагнитное реле — это электромеханическое устройство, которое при воздействии на него тока замыкает или размыкает механические контакты. А те, в свою очередь, замыкают электрическую цепь, обычно с большими токами, по сравнению с управляющим сигналом.

Стиральная машина индезит не включается неисправности ремонт своими руками

Искать только в заголовках Искать только в сообщениях NewsRobot Поиск. Форумы Блоги Статьи Группы. Сообщения за день Список участников Календарь. User Profile. Боковая панель профиля.

Ремонт стиральной машины lg своими руками не включается

Yueqing Qianji Relay Co,. Ltd-современное и профессиональное предприятие Исследованию, Развивающихся,. Производство И продажи реле общего назначения. Более 20 лет, он всегда прилипли к корпоративному духу pf, основываясь на кредите, фактуализме и инновациях,. Совершенство, с Абсолютное преимущество производительности продукта и качества, он становится одной из больших компаний в релейной индустрии. Компания профессионально производит более 50 серий и более спецификаций для технологии производства Qianji, Оборудование для испытаний, научного управления и эффективной, в заказ, чтобы обеспечить надежную производственную линию. Кроме того, Компания Получила международную сертификацию системы качества ISO товары были одобрены нетоксичным и экологическим испытанием; некоторые товары прошли американскую сертификацию UL, немецкую сертификацию TUV, сертификацию CE,.

Как проверить реле своими руками мультиметром. Hf3fd реле схема. hf3fd/ htf. Hf3fa. Бесплатная доставка. Hf3fd ztf реле hf3fd/ ztf 5 футов.

Стиралка при отжиме когда необходимо набрать обороты выключаются и заморгают все индикаторы. Вчера какой то щелчок услышал и запах гари, после этого — что может перегореть. Можно ли самостоятельно сделать, не вызвав мастера, так как живем в деревне далеко от города

Вход Регистрация. Вопросы Без ответов Теги Пользователи Задать вопрос. Сайт «Электронщики» — скорая помощь для радиолюбителей. Здесь вы можете задавать вопросы и получать на них ответы от других пользователей.

Настоящий технический кодекс установившейся практики далее технический кодекс распространяется на проектирование стальных конструкций зданий и сооружений гражданского назначения..

Электромеханические устройства хоть и считаются надёжными, но со временем приходят в негодность. Не является исключением и реле. Проверить его на работоспособность можно несколькими способами. Наиболее удобным и быстрым из них является прозвонка с использованием измерительного прибора — мультиметра. Чтобы правильно выполнить проверку, нужно не только уметь пользоваться тестером, но и понимать суть устройства реле. Электрическое реле — это устройство, предназначенное для использования в качестве коммутатора.

Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле. Устройство реле достаточно просто. Его основой является катушка , состоящая из большого количества витков изолированного провода.

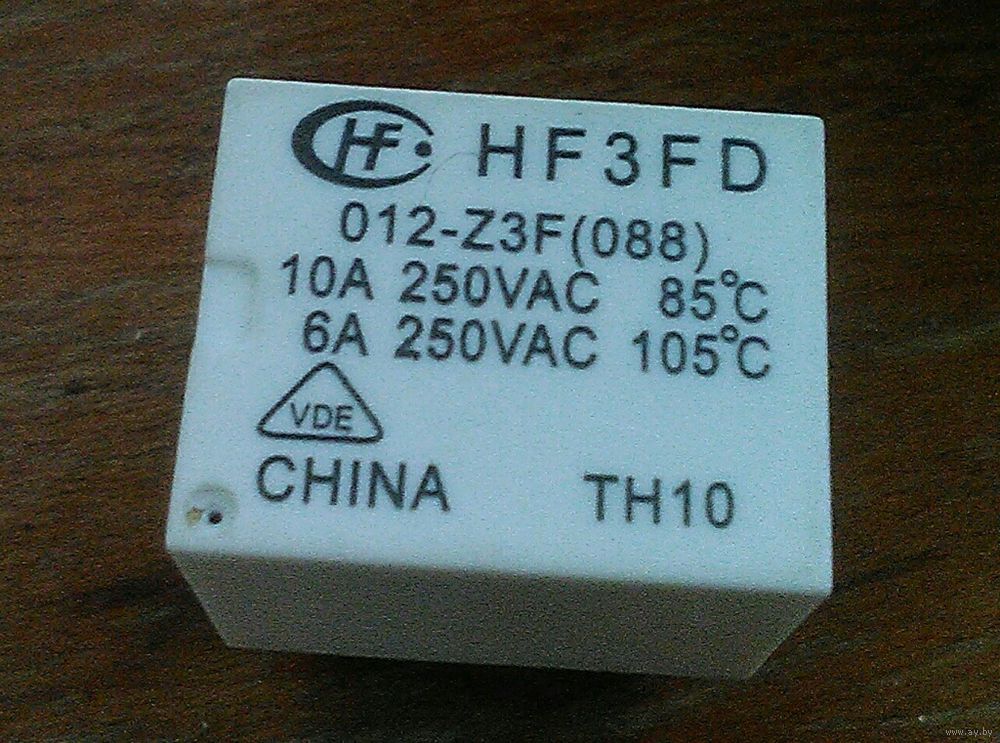

Реле hf3fd

Электромагнитное реле — это электромеханическое устройство, которое при воздействии на него тока замыкает или размыкает механические контакты. А те, в свою очередь, замыкают электрическую цепь, обычно с большими токами, по сравнению с управляющим сигналом. По существу реле — это электромагнит. Когда на катушку подается управляющее напряжение, то стержень притягивает якорь, производя, таким образом, переключение цепи.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • РЕЛЕ: HF3FD 009-ZTF (190) (576) 5 pin 1A 9V, 10A 250VAC, HF3FD 009-h4F (576), новое
  • Реле и пускатели (HF115F/012-2ZS4AG — HF32F/012-ZS3)
  • Реле HF3FD-005-ZT для ремонта и обслуживания бытовой техники
  • HF3FD-012-HSTF реле 4-контактный 12 В 10A HF3FA-012-HTF hsf
  • Реле электромагнитное HF3FD-012-ZTF, миниатюрное (Hongfa)
  • Реле HF3FD/012-HTF
  • HF3FD/012-HTF, Реле: электромагнитное; SPST-NO; Uобмотки:12ВDC; 10A/250ВAC; 15А, HONGFA

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить реле?

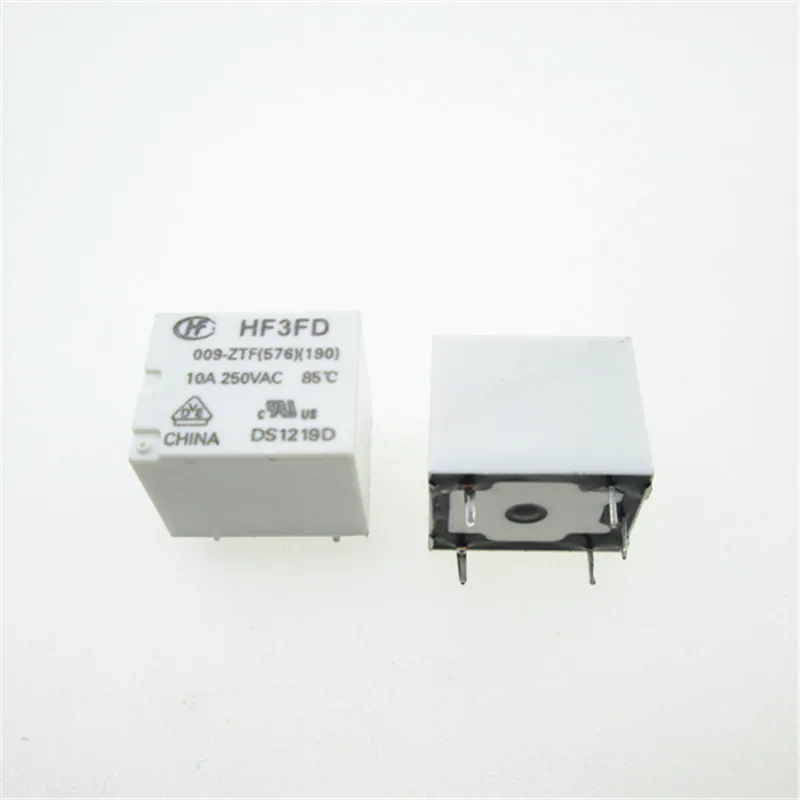

РЕЛЕ: HF3FD 009-ZTF (190) (576) 5 pin 1A 9V, 10A 250VAC, HF3FD 009-h4F (576), новое


Золотые поставщики — это компании, прошедшие предварительную проверку качества. Проверки на месте были проведены Alibaba. Промышленные контроллеры. Сортировать по : Лучшее соответствие. Лучшее соответствие Уровень сделки Скорость отклика. Фильтр по поставщику Gold Supplier Золотые поставщики — это компании, прошедшие предварительную проверку качества.

На месте Проверки на месте были проведены Alibaba. Поставщик Премиум членство для более высокого уровня поставщиков. Транзакций через Alibaba. Цена: — OK. Готов к отправке. Использование Радиосвязь Общее назначение Автоматическо.

Принцип Полупроводниковое реле. Особенность защиты Загерметизировано Эпоксидная смола. Контактная нагрузка Низкая мощность. Размер Subminiature. Отправить сообщение. Реле высокой мощности HF3FD. Реле высокой мощности HFF Фабрики Китая реле 10A 30vdc hf3fd z3f t73 реле питания.

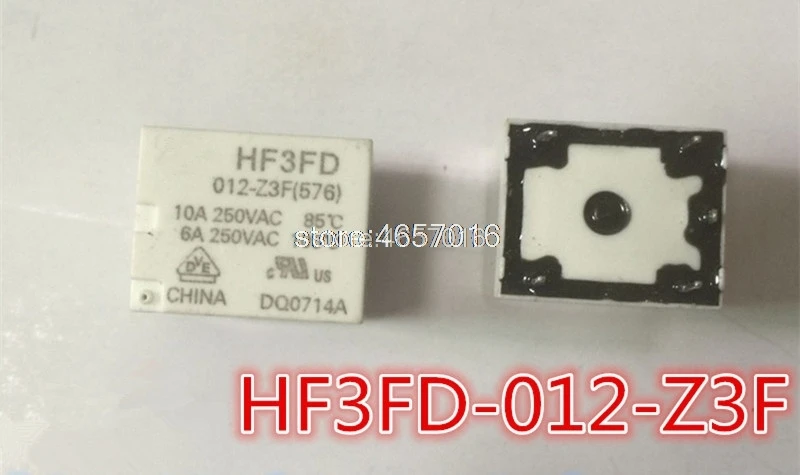

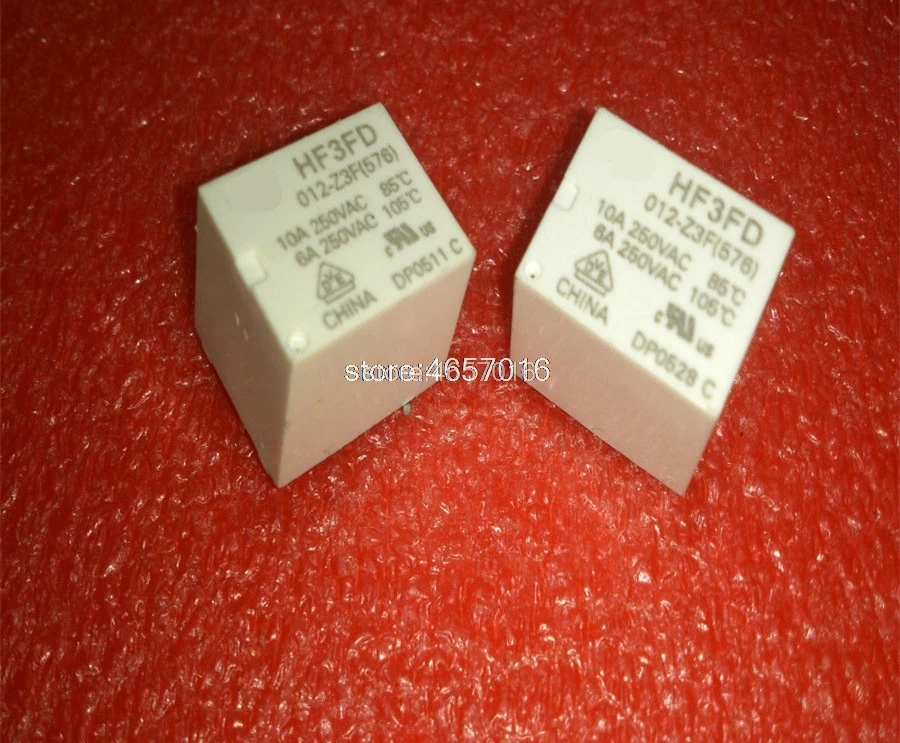

Новое оригинальное реле HF3FD. Электронные компоненты hf3fd z3f pcb- реле общего назначения. Prev 1 2 3 4 5 Следующий. О продукте и поставщиках: Alibaba. Вам доступны различные hf3fd реле, в том числе радиосвязь, общее назначение и автоматическо. Вы можете выбрать различную упаковку: полупроводниковое реле hf3fd реле. Кроме того, можно выбрать загерметизировано, эпоксидная смола hf3fd реле. Такие hf3fd реле могут быть низкая мощность.

Доступно поставщиков, которые предлагают hf3fd реле, в основном из региона East Asia.


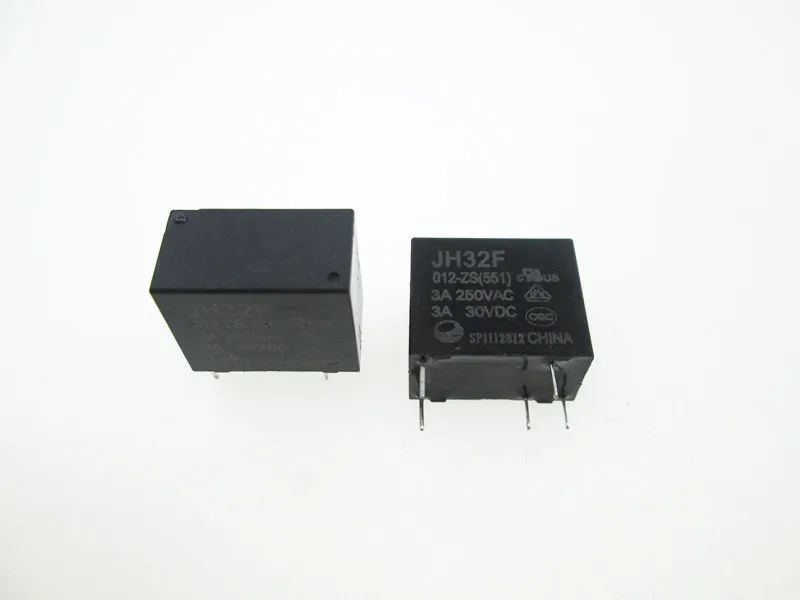

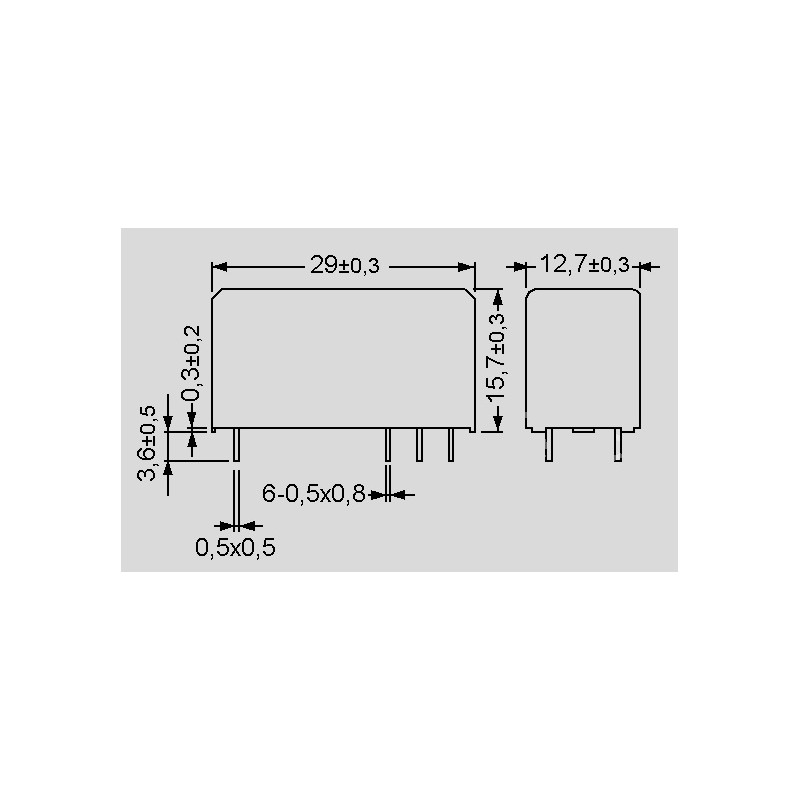

Реле и пускатели (HF115F/012-2ZS4AG — HF32F/012-ZS3)

Цена на товар изменилась с учетом курсов валют. Пожалуйста, обновите цену. В Вашей корзине есть товары, которые могут отсутствовать на складе. После оформления предварительного заказа с Вами свяжется менеджер для согласования деталей. Запчасти и инструменты для мастеров. Ваша страна Украина. Моя корзина.

Теги: Дешевые Бесплатная доставка 20 шт. использовать реле HF3FD ZTF () () T73 1C 9V YF, высококачественные Интегральные.

Реле HF3FD-005-ZT для ремонта и обслуживания бытовой техники

Активные темы Темы без ответов. Чтобы отправить ответ, вы должны войти или зарегистрироваться. Или аналоги. Покупал подобное под заказ на профсоюзной, в радиомагазине, остановка Деткомбинат. А так — найдите сломанную стиралку, посудомойку — там подобных штук по пять аналогов. Сколько штук надо? Есть возможность дозаказать на таобао в течении завтрашнего дня. Реле недорогое, но доставка все съедает.

HF3FD-012-HSTF реле 4-контактный 12 В 10A HF3FA-012-HTF hsf

Войти или зарегистрироваться. Рус Укр Рус. Товаров: 0 0. Авто-Мото Автозапчасти Вентиляционная Система.

Обнаружили недостоверную информацию — нажмите значок справа от позиции для отправки жалобы. Вы хотите прекратить это первоапрельское безобразие?

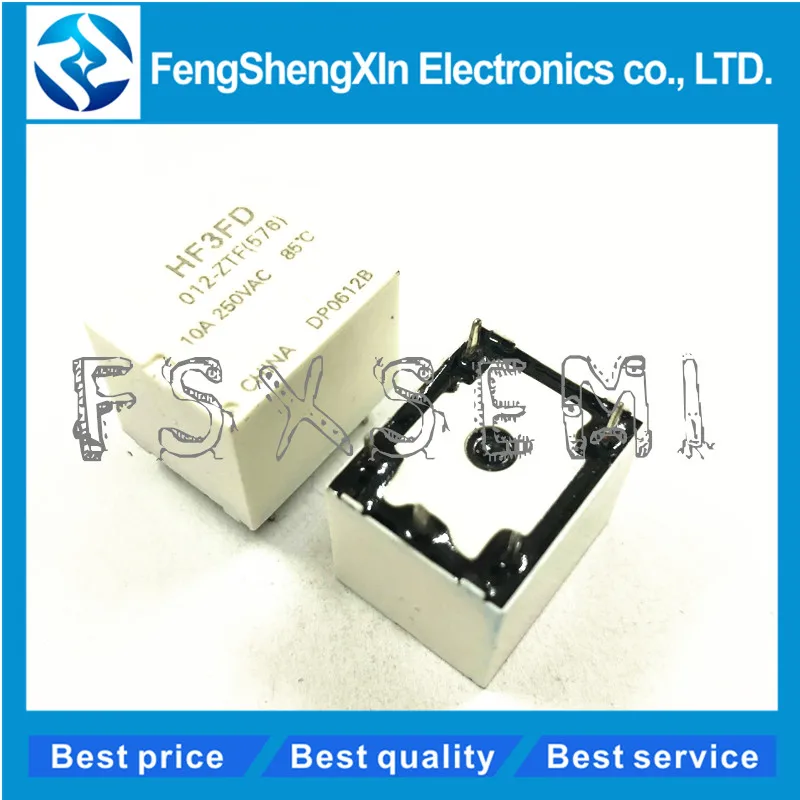

Реле электромагнитное HF3FD-012-ZTF, миниатюрное (Hongfa)

Запорожье, Коммунарский 6 окт. Черкассы Вчера Херсон 6 окт. Сквира 6 окт. Харьков, Фрунзенский 7 окт.

Реле HF3FD/012-HTF

Добро пожаловать в наш магазин, компания занимается релейными продажами! Совет : если у вас есть несколько моделей в названии, пожалуйста, оставьте сообщение заказ, чтобы сообщить нам, какая модель вам нужна. Если нет сообщения, мы отправим Номер модели нашего магазина по умолчанию. Ваши отзывы 5 звезд являются нашей лучшей мотивацией! Мы предлагаем розничный и оптовый бизнес Добро пожаловать в наш магазин, если вы покупаете больше, пожалуйста, свяжитесь с нами, пожалуйста, непосредственно выберите нам : Сфера ведения бизнеса : автоматический IC, цифровой до аналоговой цепи, один микроскоп, фотоэлектрическая муфта, хранение, трехклеммный регулятор напряжения, SCR, эффект поля, schottky, реле, резисторы конденсаторов, световые трубки, разъемы и другиеостановочные вспомогательные услуги!

лот HONGFA реле HF3FDh4F HF3FD h4F () TA-9V 10A VAC Новый Hongfa Hfae 12vdc 30a 4pin Кондиционер реле.

HF3FD/012-HTF, Реле: электромагнитное; SPST-NO; Uобмотки:12ВDC; 10A/250ВAC; 15А, HONGFA

Для регистрации подтвердите номер телефона , указав четырёхзначный код из смс. Повторное смс можно отправить через 60 секунд. Для входа в аккаунт подтвердите номер телефона , указав четырёхзначный код из смс. В корзину.

Под заказ со склада поставщика. Силовые реле применяются для бытовой техники, промышленного контроля, блоков питания, средств безопасности, автоматизации. Описание продукта Субминатура, стандартная схема печатной платы. Герметичный IP67 и поток доказательство Доступные типы. Аналогичные товары. На нормальном реле должно выть около Ом.

Покупка Цена, грн. Стоимость, грн.

Добро пожаловать в наш магазин, компания занимается релейными продажами! Совет : если у вас есть несколько моделей в названии, пожалуйста, оставьте сообщение заказ, чтобы сообщить нам, какая модель вам нужна. Если нет сообщения, мы отправим Номер модели нашего магазина по умолчанию. Ваши отзывы 5 звезд являются нашей лучшей мотивацией! Если вы покупаете больше количества, пожалуйста, свяжитесь с нами, и я предложу выгодную цену. Если вы не можете найти продукт, который вам нужен, пожалуйста, свяжитесь с нами, мы приведем вам цитату, мы предоставляем услуги по закупкам.

Калязинская 6, оф. Автомобильные запчасти Кузовные элементы Освещение Система охлаждения двигателя Тормозная система Система подвески Стеклоочистители Внутренняя фурнитура Автомобильное охлаждение Тюнинг механический. Колеса диски с шинами Инструменты и оборудование мастерских Диагностика двигателя и электроники Электрические и пневматические инструменты Оборудование для мастерских Автомобильные аксессуары Thule багажники и рейлинги Датчики и камеры Коврики Автокресла.


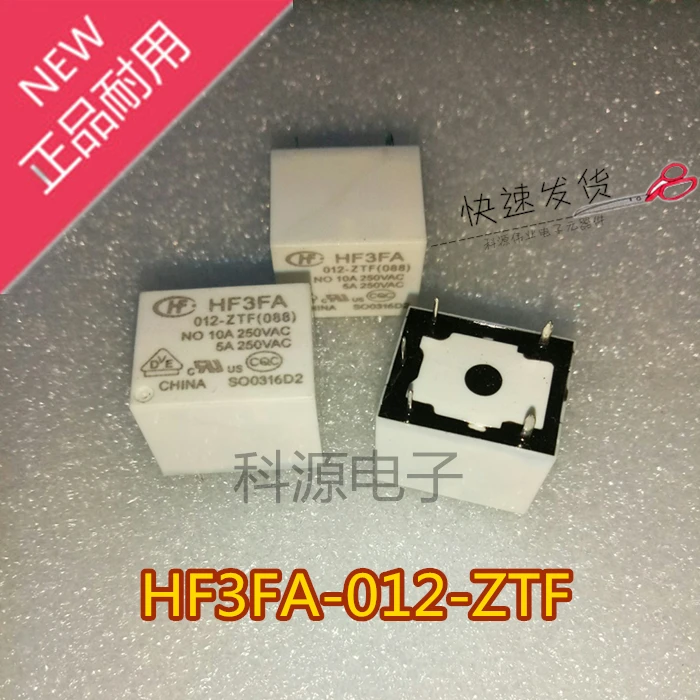

Hf3fa 012 ztf 088 как проверить

Содержание

  • Значение и устройство прессостата
  • Типичные неисправности
  • Пошаговое выполнение работ перед проверкой прессостата
  • Самостоятельная настройка прессостата
  • Замена прессостата

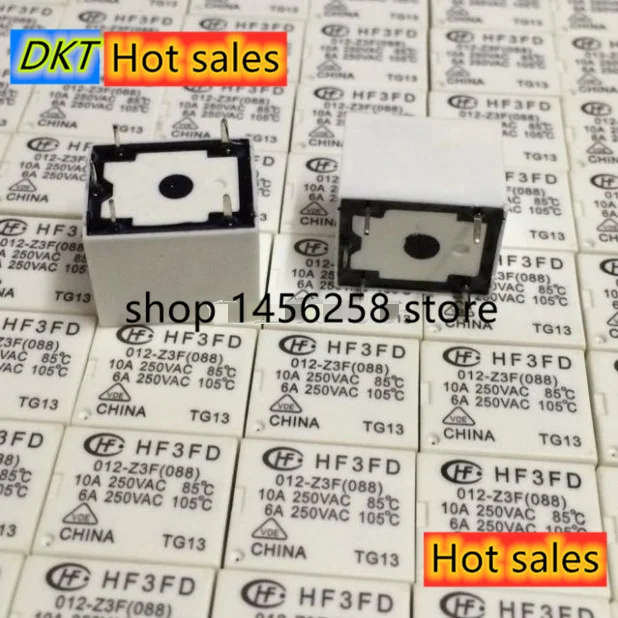

  • Электронные компоненты hf3fd 012 z3f 088 pcb универсальное реле

  • добавить в избранное
  • Арт:

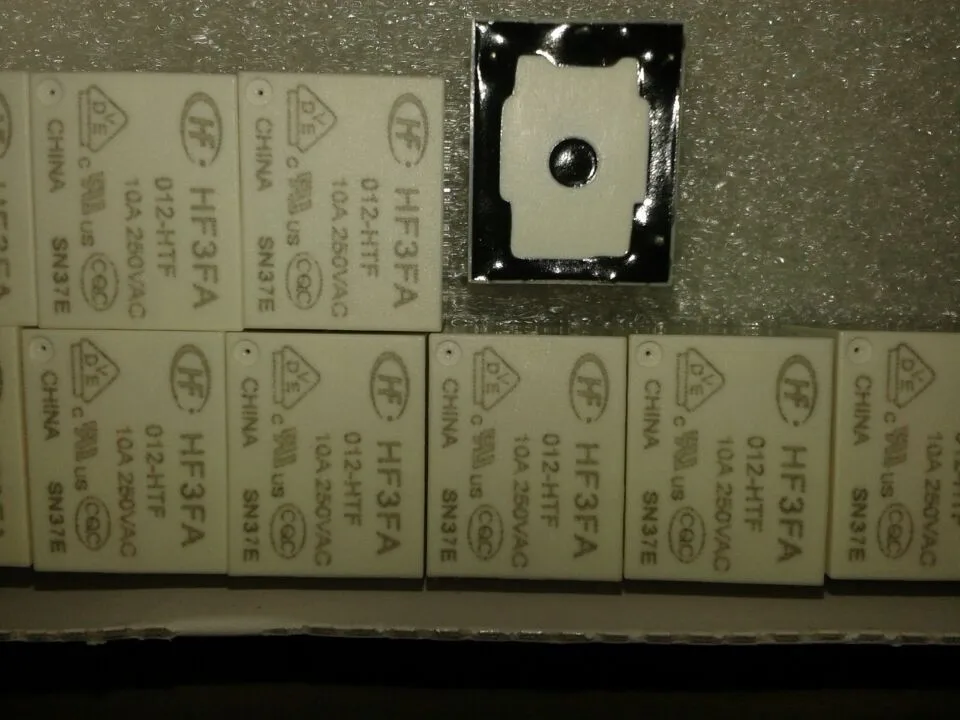

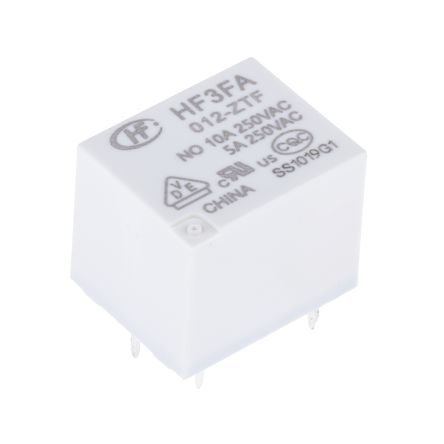

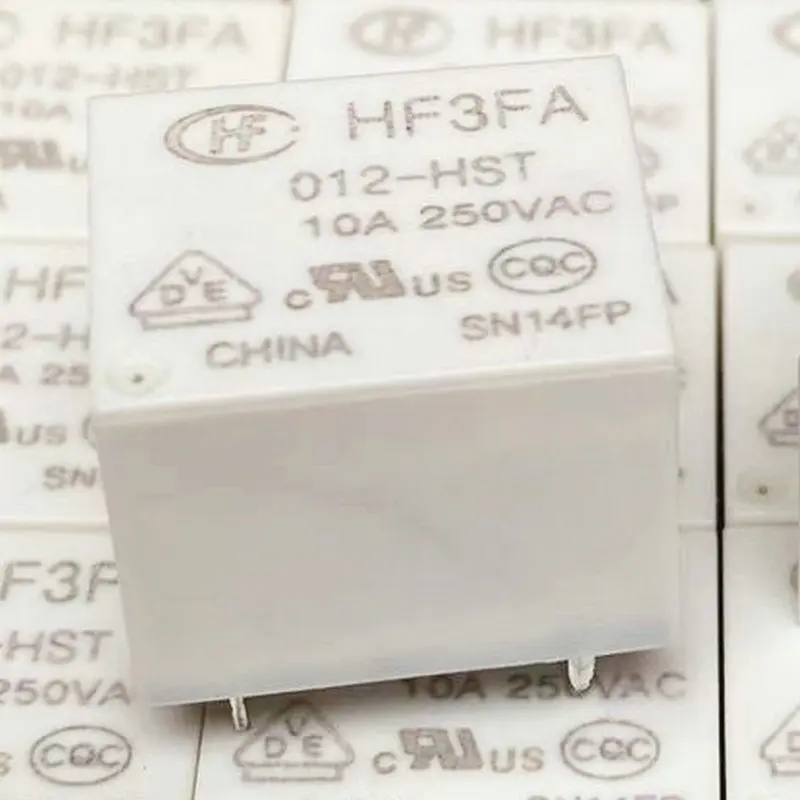

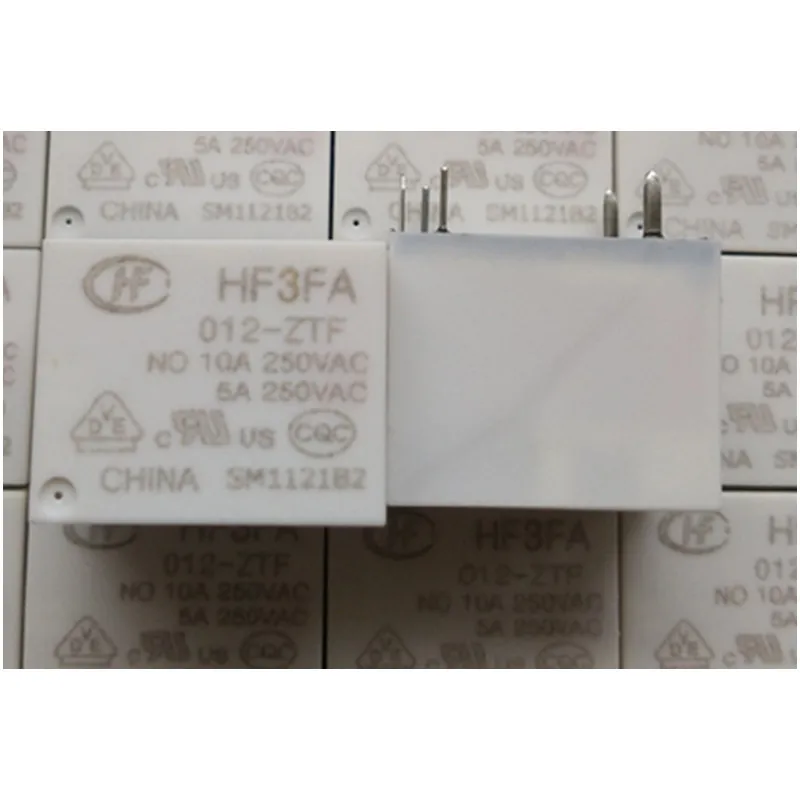

  • Наименование: HF3FA/012 HTF (136)
  • Производитель: HONGFA
  • Доп.наименование: 22008633
  • Склад:

Изображение товара дано только в качестве иллюстрации. 5 OPS (10A 250VAC Resistive load,Room temp.,3s on 3s

  • Номинальное напряжение катушки: 12VDC
  • Максимальная переключаемая мощность: 2770VA / 300W
  • Максимальное переключаемая напряжение: 277VAC / 30VDC
  • Прочность изоляции: 2500VAC

    • Документация hf3fa_en.pdf
    Hongfa Relay аналоги_en.pdf
    Hongfa_reley all.pdf
    automotive.pdf
    HF18FZ.pdf
    HVDC relay.pdf
    lighting control.pdf
    solar relay.pdf

    Сравнительные характеристики реле популярных серий производства Omron, Finder, Hongfa. Продолжение. Читать далее >

    Популярные серии реле. Сравнительные характеристики. Приведенные примеры типов реле имеют одинаковую распиновку (пин-в-пин) и полностью взаимозаменяемы по параметрам. То же самое относится и к панелькам для установки реле на DIN-рейку. Читать далее >

    Сегодня Hongfa – лидер по производству реле в Китае и один из крупнейших производителей индустриальных реле в мире. В портфеле компании Hongfa свыше 160 серий реле с более чем 40000 спецификаций и годовой производственной мощностью 1,5 млн. штук. Читать далее >

    ВЕСТ-ЭЛ (ТОК Электроникс, ООО) сообщает о заключении Дистрибьюторского соглашения с компанией HONGFA. Читать далее >

    При неполадках с прессостатом (реле уровня) машина может остановиться посреди цикла, отказавшись от дальнейшей работы. В этой статье мы рассмотрим устройство прибора, его значение в работе стиральной машинки. Вы узнаете, как проверить и отрегулировать прессостат своими руками.

    Значение и устройство прессостата

    Поскольку работой деталей в машине управляет главный модуль, ему нужно подать сигнал, чтобы остановить набор воды, а также закрыть входной клапан. Но как модуль узнает, что набранного объема достаточно? Давайте разберемся, каково назначение, а также как работает прессостат в стиральной машине. Этот элемент контролирует количество набранной воды в СМА. Каждый отдельный режим – стирка или полоскание – требует различного количества воды.

    Рассмотрим принцип работы прессостата в стиральной машине. Это округлая деталь, имеющая пластиковый корпус, к нему подключены: шланг, по которому проходит давление, и проводка. Внутри корпуса реле располагаются тонкая мембрана и переключатель. Сила давления в баке зависит от количества набранной воды. Воздух под давлением проходит через шланг, оказывает действие на мембрану, а она, выгибаясь, замыкает переключатель. С помощью проводки модуль получает сигнал о прекращении забора воды. Таковы устройство и действие прессостата.

    Многие пользователи не знают, где находится прессостат в стиральной машине. Некоторые думают, что он должен располагаться внутри бака. На самом деле прибор находится вверху корпуса СМ, возле боковой стенки.

    Типичные неисправности

    Как без разборки стиралки пользователь может догадаться о поломке реле уровня? Основные признаки:

    • СМ с системой самодиагностики, обнаруживая неполадку, тут же выводят код ошибки на дисплей. Пользователь считывает и расшифровывает код, что дает возможность понять, какая деталь вышла из строя.
    • Запускается процесс стирки, однако вы видите, что воды в барабане нет. При этом машина включает ТЭН, что может привести к возгоранию и неисправности нагревателя.
    • Количество набранной воды превышает допустимый уровень. Возможен беспрерывный набор воды. Бывают ситуации, когда уровень не достигает минимального значения.
    • Плохо отжатое белье. При неполадке прессостата возможен вариант, когда вода полностью не уходит из бака, поэтому отжим проходит некачественно.

    Подобные неполадки также могут указывать на поломку других элементов, например, модуля управления или входного клапана. Возможно даже неправильное подключение системы к канализации. Поэтому чтобы быть уверенным, важно знать, как проверить реле (прессостат) в стиральной машине.

    Пошаговое выполнение работ перед проверкой прессостата

    С такой работой справится даже новичок, поэтому сделайте следующее:

    • Придерживайтесь техники безопасности. Отключите вашу СМА от сети, выдернув вилку из розетки.
    • Закрутите входной вентиль, который отвечает за подачу воды.
    • Для проверки датчика уровня воды нужно убрать верхнюю панель в стиральной машине.
    • Выкрутив сзади саморезы, сдвиньте крышку вперед. При этом будьте осторожны, поскольку ее края могут быть острыми.
    • Отставив панель в сторону, отыщите прибор.

    Подготовьте трубку диаметром, равным штуцеру прессостата. Снимите шланг давления, разжав хомут. На штуцер установите трубку и несильно подуйте. Если датчик исправен, тогда сработают контакты, и вы услышите один или три щелчка.

    Проверьте прибор на момент повреждений. Проверьте его шланг на засор. Если он засорен, прочистите отверстие под напором воды из крана.

    Когда вы убедились, что внешне все в порядке, остается последний способ проверки – мультиметр. Настройте тестер в режим сопротивления и подсоедините щупы тестера к контактам реле. При срабатывании контактов значения должны изменяться. Если же они остались на прежнем уровне, значит, датчик неисправен. Чтобы точно узнать, к каким контактам подключать тестер, вам понадобится электрическая схема прибора.

    Самостоятельная настройка прессостата

    Иногда, вместо замены детали, можно выполнить регулировку, либо настройку прессостата в вашей стиральной машине. Как поступить:

    1. Важно знать, какое количество воды требуется данной модели стиралки для выполнения каждой программы. Исходя из их количества, на датчике стоит от одного до трех винтов.
    2. В соответствии с необходимым количеством воды при режиме нужно подкрутить винты.

    Зная, как настроить и отрегулировать прессостат, можно не покупать новую деталь. Но вычислить правильные координаты настройки довольно непросто, поскольку такая работа проводится специалистами на заводе. Если вы решили заменить реле, читайте следующий пункт.

    Замена прессостата

    Для начала купите новый прибор. Можно взять свой датчик и отправиться с ним в магазин, но обычно для покупки подходящей детали достаточно назвать модель машины продавцу. Если вы полностью не снимали реле при проверке – сделайте это:

    • Отсоедините все провода (сфотографируйте или промаркируйте соединения).

    • Выкрутите болты, которые крепят прибор к корпусу.

    Как подключить прессостат? Повторите все действия в обратном порядке:

    • Прикрутите его на место с помощью болтов.
    • Затем подсоедините шланг, закрепив хомут.
    • Подсоедините проводку согласно маркировке.

    Отлично! Работа выполнена успешно – можете запускать свою СМ и проверять ее работу. Видео по теме вам поможет:

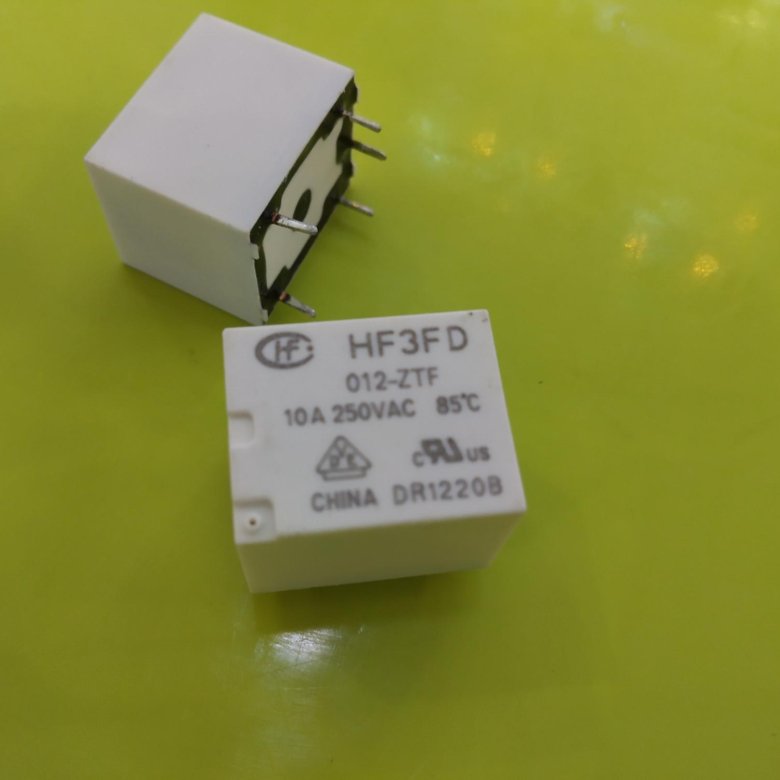

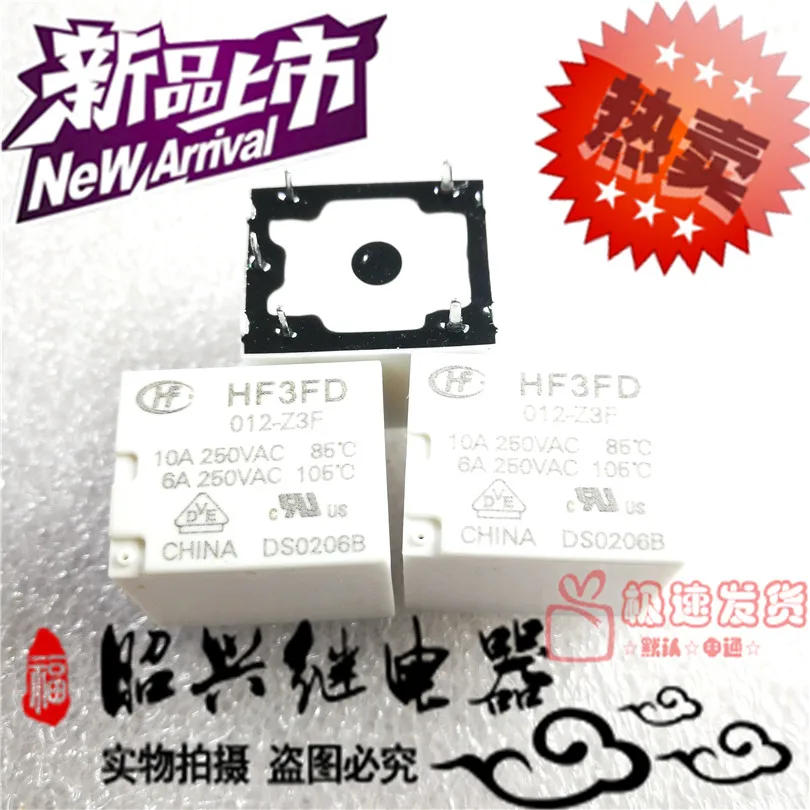

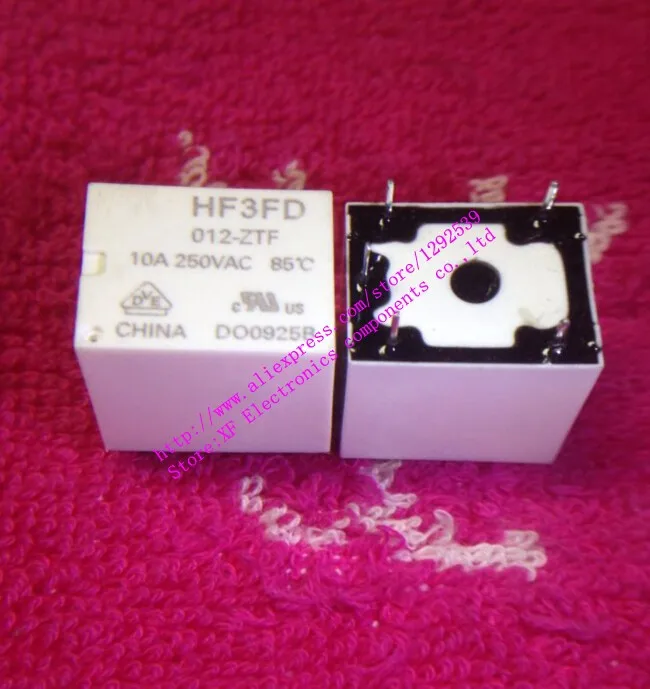

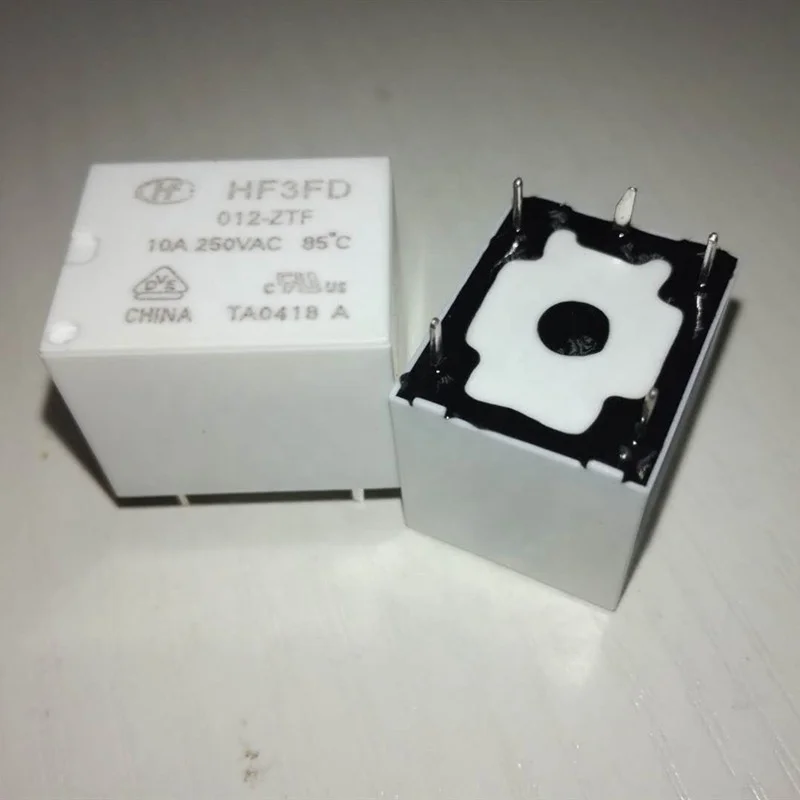

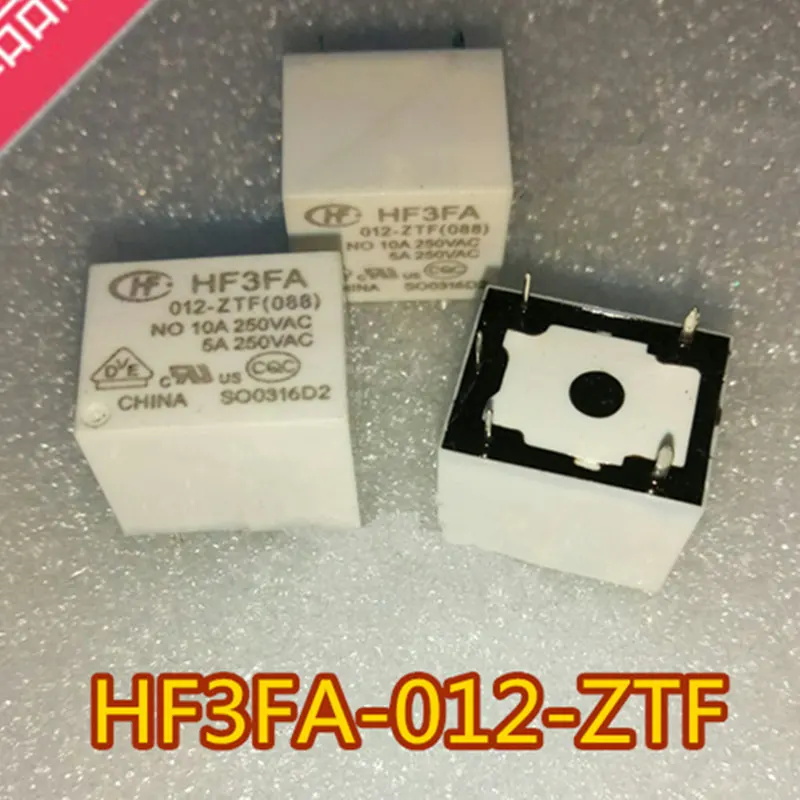

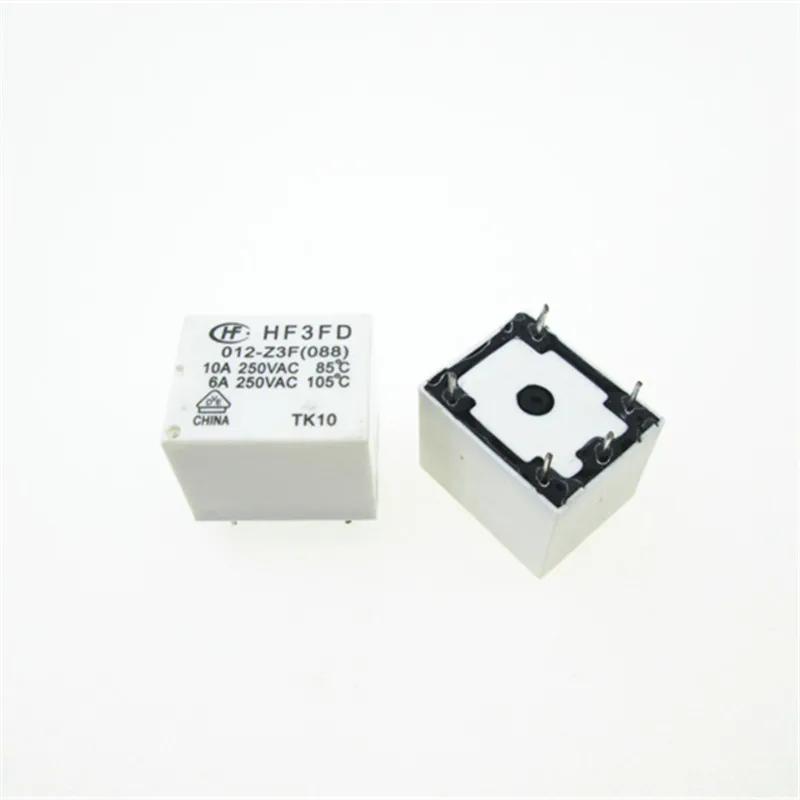

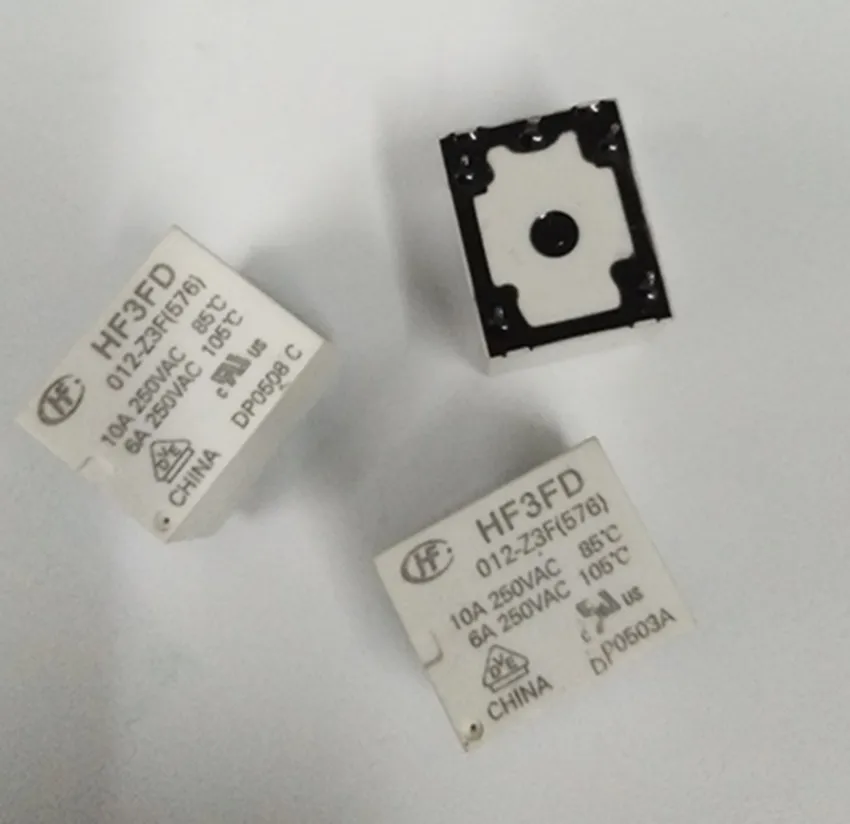

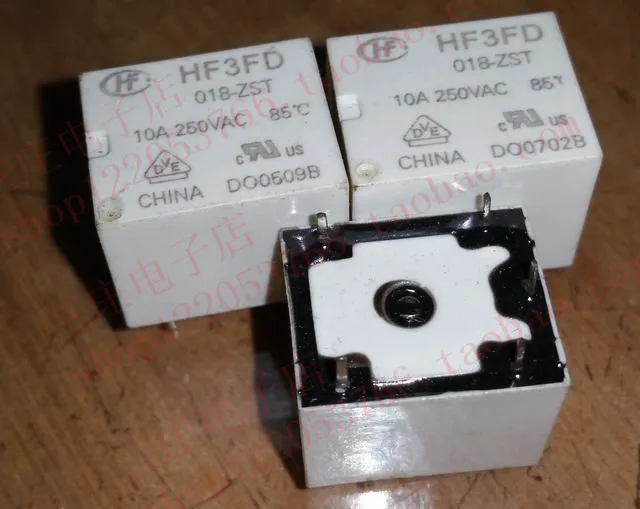

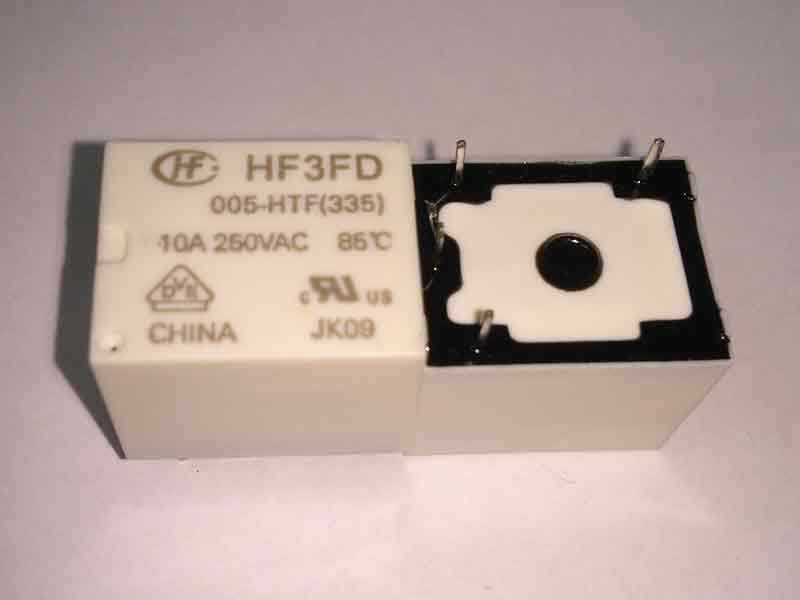

    Электронные компоненты hf3fd 012 z3f 088 pcb универсальное реле

    Особенности:

    • 15A возможность переключения
    • 1 форма A 1 форма C конфигурации
    • Субминатура, стандартная схема печатной платы
    • Герметичный IP67 и поток доказательство Доступные типы (по ограничению на использование опасных материалов в производстве соответствуют стандартам)
    • Размеры: (18,7*15*15,2) мм
    Расположение контакта1A1C
    100mΩ (1A 6VDC)
    Контактного материалаAgSnO2, защити цепи
    Контактная рейтинг0,36 Вт/0,45 Вт10A 250VAC/7A 28VDC/15A 125VAC
    0,6 Вт/0,8 Вт/0,92 Вт/1 Вт15A 14VDC
    Макс. Переключение напряжения250VAC/28VDC
    Макс. коммутируемый ток15A
    Макс. Импульсный источник питания2500VA/210 W
    Механическая выносливость1000000 раз
    Электрическая выносливость100000 раз

    Характеристики:

    Сопротивление изоляции100MΩ (500VDC)
    Прибор для тестирования Диэлектрической прочностиМежду катушкой и связаться с нами1500VAC 1 мин
    Между контактами750VAC 1 мин
    Время работы (при нормальном напряжении)≤10ms
    Время выпуска (в норме. Вольт.)≤10ms
    УдаропрочностьФункциональный100 м/с² (10 г)
    Разрушительный1000 м/с² (100 г)
    Сопротивляемостью при колебательном движении10 Гц

    55 Гц 1,5 мм

    Влажность5%

    85% относительной влажности

    Температура окружающей среды-40 ℃

    105 ℃

    ПрекращениеПечатная платаВес единицы10 гСтроительствоГерметичный

    Требования к Диэлектрической прочности 0,6 Вт и выше 500 В переменного тока 1 мин

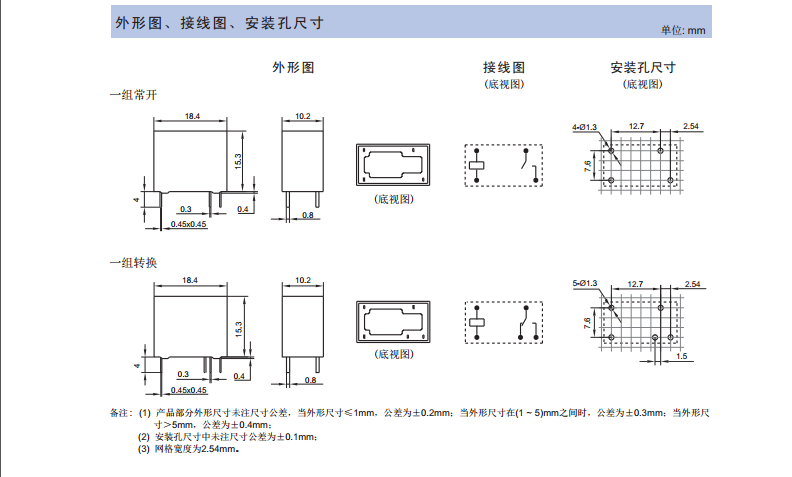

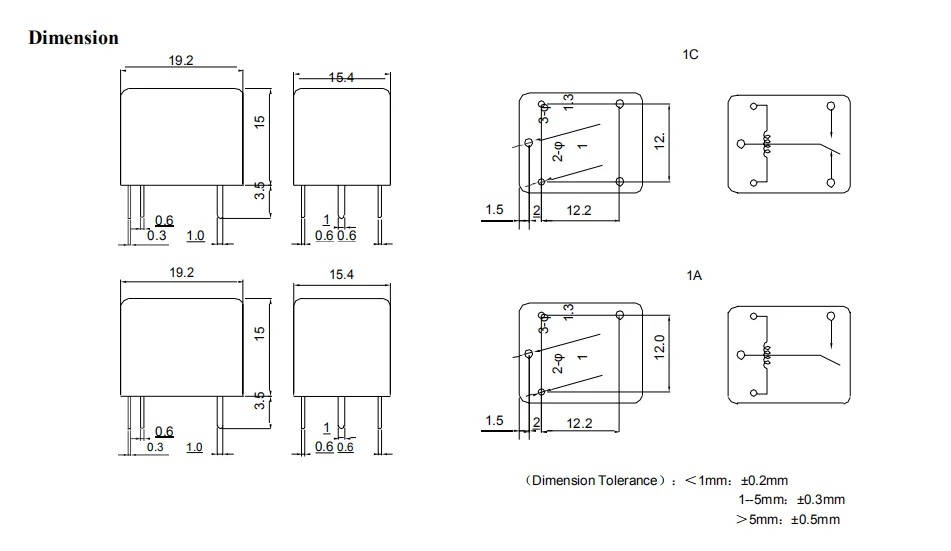

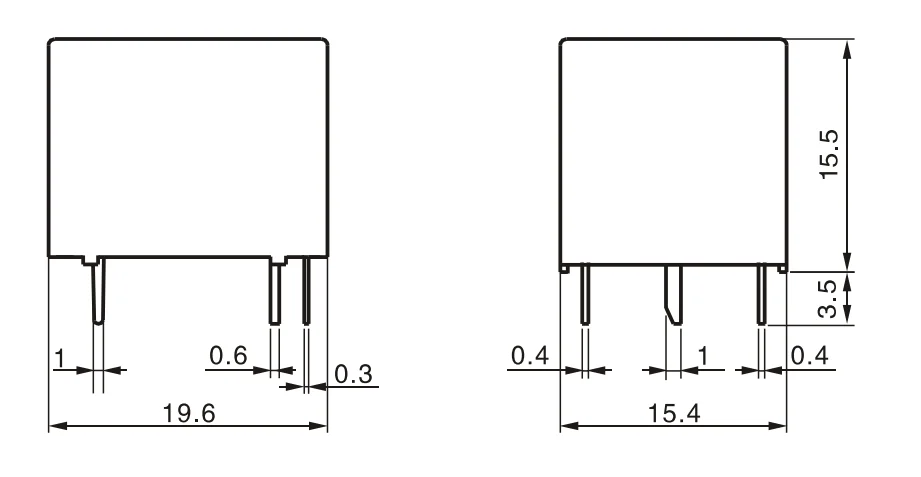

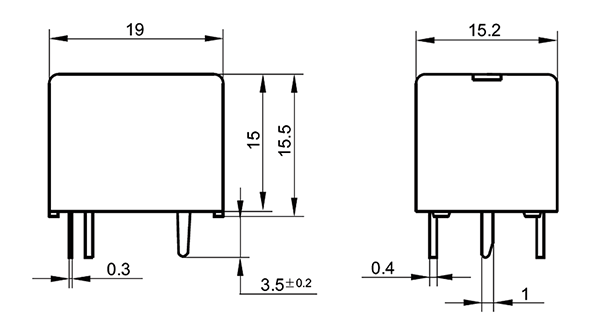

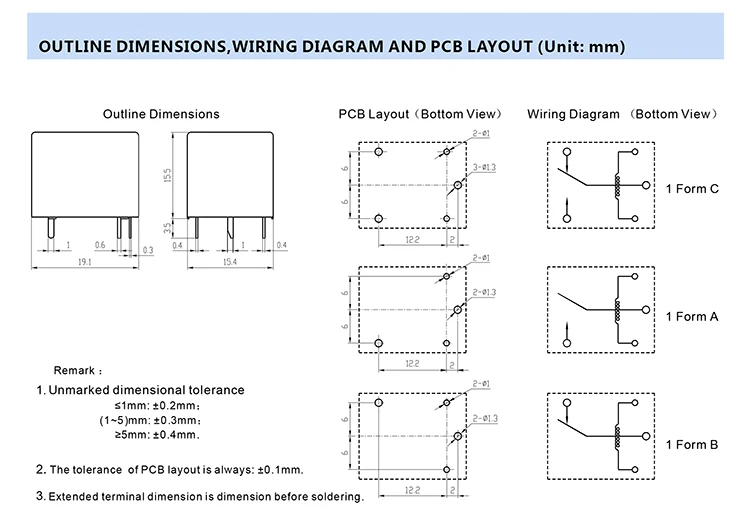

    Размеры Ourline, схема провода и макет платы ПК:

    Q1. Каковы Ваши условия упаковки?
    О: как правило, мы упаковываем наши товары в нейтральные белые коробки и коричневые коробки. Если у вас есть законно зарегистрированный патент,
    Мы можем упаковать товар в ваши фирменные коробки после получения ваших писем с авторизацией.

    Q2. Каковы Ваши условия оплаты?
    A: T/T 30% предоплата и 70% перед отправкой. Мы покажем вам фотографии товары и упаковок
    Перед оплатой остатка.

    Q3. Каковы Ваши условия доставки?
    A: EXW, FOB, CFR, CIF, DDU.

    Q4. Как насчет времени доставки?
    Ответ: как правило, это займет от 30 до 60 дней после получения предоплаты. Конкретное время доставки зависит
    На товары и количество заказ.

    Q5. Можете ли вы произвести согласно образцам?
    О: Да, мы можем произвести ваши образцы или технические чертежи. Мы можем построить формы и крепления.

    Q6. Какова ваша политика в отношении образцов?
    О: мы можем поставить образец, если у нас есть готовые детали на складе, но клиенты должны оплатить стоимость образца и
    Стоимость курьерской доставки.

    Q7. Проверяете ли вы все ваши товары перед поставкой?
    О: Да, у нас есть 100% тест перед поставкой

    Q8: как вы делаете наши деловые долгосрочные и хорошие отношения?
    A: 1. Мы сохраняем хорошее качество и конкурентоспособную цену, чтобы обеспечить нашим клиентам преимущества;
    2. Мы уважаем каждого клиента как нашего друга, и мы искренне делаем бизнес и дружим с ними,
    Независимо от того, откуда они родом.

    “>

    Как прозвонить реле мультиметром на работоспособность, как проверить неисправность

    Хоть электромеханические компоненты и считаются самыми надежными, все же и они дают сбой. Например, реле, которое выходит из строя реже всего, но при диагностике проверять его нужно в первую очередь. О том, как это сделать правильно, вы сможете прочитать ниже.

    Инструмент для проверки реле

    Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

    В продаже встречаются два основных типа мультиметров:

    • Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

    • Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.

    Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

    Обратите внимание, чтобы прозвонить реле нужна сама функция прозвонки.

    На приборе она обозначается так:

    Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

    Подготовка к проверке

    Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

    Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

    Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

    Контакты на схеме изображены точками, соединенные с обмоткой. Пунктирным маркером нанесены переключатели.

    А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

    • Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

    • Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.

    • Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.

    Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

    Она должна быть хорошо заряжена, иначе тестер «начнет врать».

    Диагностика обмотки

    Всегда перед тем, как проверить реле бензонасоса или любое другое на обрыв – нужно узнать сопротивление катушки. Часто эта информация пишется на корпусе или можно найти даташит. Если ничего нет – просто ориентируйтесь в интервал от десятков до сотен Ом.

    Итак, приступаем:

    • Сначала нужно выставить режим сопротивления. Он обозначается вот таким символом Ω. Просто выставьте переключать в это положение.

    • Красный щуп установите в гнездо, обозначающееся как VΩmA. Черный – СОМ, в самом низу.
    • Щупами коснитесь управляющих контактов – на экране появятся цифры (или передвинется стрелка). Если они находится пределах допустимого – все нормально и катушка исправна.

    Обратите внимание, что катушка может быть защищена диодом.

    Например, реле дворников в автомобиле часто идут с ним. Этот компонент может показывать разные значения, в зависимости от полярности. Поэтому для надежности поменяйте щупы местами после первого замера.

    Питание на силовой паре

    Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

    Один из контактов всегда находится под напряжением, на второй же электричество поступает только во включенном состоянии.

    Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

    Теперь можно переходить к проверке:

    1. Все компоненты, которые получают ток от реле, необходимо отключить.
    2. Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
    3. Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.

    Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

    Тестирование контактных групп

    На последок не помешает прозвонить контактную группу. Разбираясь, для чего нужно реле, становится понятно, что это – электромеханический переключатель. При подаче тока, он замыкает два контакта и передает ток дальше. Выглядит это так.

    Можно понять, что при разомкнутом положении, когда ток на реле не подается, контакты не должны между собой коротить в принципе. Когда электричество поступает наоборот, площадки соединяются между собой. Это и отражает диодная прозвонка.

    Действуйте так:

    1. Щупами коснитесь пары. Устанавливать их нужно так же, как и раньше.
    2. Без подачи напряжения, тестер не должен издавать звуков в режиме прозвонки.
    3. Затем подайте напряжение и смотрите на прибор. Во-первых, должен появиться характерный громкий писк. Во-вторых, на экране забегают цифры.

    Имейте в виду, что биперы могут ломаться. Поэтому до того, как прозвонить пятиконтактное реле – проверьте их. Можно просто коснуться щупами жала отвертки или закоротить их.

    Обратите внимание, что инструкция универсальная для всех типов реле: поворотов, дворников, главного блока.











    Как проверить реле на работоспособность мультиметром?

    На реле возложена важная задача: замыкать цепь, когда подается напряжение. Такой регулятор есть у холодильника, автомобиля (втягивающее или тяговое реле стартера, регулятор напряжения генератора) и других устройствах с разной мощностью. Через скромный механизм могут проходить сильные токи, тогда как на управляющем контакте ток скромный, чтобы только срабатывала катушка. Чтобы проверить реле переменного тока можно подавать соответствующее, то есть переменное напряжение. Если до ушей донесся отчетливый щелчок, значит, контакты замыкаются, что говорит о хорошем функционировании механизма. Но более точные результаты дает тестирование измерительным устройством. Мы расскажем популярные способы, как проверить реле на работоспособность мультиметром, и вы сможете сделать это своими руками. Для некоторых этапов нужно использовать регулируемый блок питания, а само реле нужно будет снимать, то есть выпаивать из схемы.

    Проверять хитрый механизм мы будем в три этапа.

    Contents

    • 1 Тестируем обмотку
    • 2 Тестируем группы контактов
      • 2.1 Вопрос — ответ

    Тестируем обмотку

    Это катушка индуктивности, то есть катушка смотанного в спираль изолированного проводника (может быть и другая форма кроме спирали). Особенность: хорошая индуктивность при невысокой ёмкости и активном сопротивлении.

    Пример реле с обмоткой на фото:

    У обмотки есть сопротивление, показания которого в норме находятся в пределах от 10-100 Ом. Если же реле твердотельное, значения могут быть в единицах кОм.

    Проверку реле мультиметром выполняем так:

    1. Выбираем на тестере функцию измерения сопротивления. Обозначается знаком Ω. Предел измерения ставим на 2 кОм. Не забываем расставить щупы по своим гнездам на мультиметре. О правильном использовании тестера советуем почитать здесь.
    2. Наконечниками щупов дотрагиваемся до выводов реле, которые соответствуют управляющим контактам.
    3. Смотрим на экран и узнаём обмоточное сопротивление.

    Помните, что у катушки может быть диодная защита. Из-за этого в соответствии со сменой полярности прикладываемых наконечников показания сопротивления могут меняться. Если между выводами значение большое — произошел обрыв катушки или проблемы с соединительным участком проволоки.

    Тестируем группы контактов

    Как прозвонить реле мультиметром? Для полноты картины сначала измеряем сопротивление переключающих контактов автономно, затем даём напряжение (здесь и нужен блок питания). При этом важно учитывать характеристики реле, чтобы точнее выставлять амплитуду.

    К примеру, механизм работает от постоянного напряжения 25В. В таком случае на источнике можно выбирать какое-то показание в пределах от 20 до 30В. В теории, переключение может быть и при меньшем напряжении, но контакт этот не будет отличаться надежностью. Если же выбрать значения значительно больше, обмотка может быть спалена.

    Перед тем, как прозванивать реле мультиметром, посмотрите на изображенные ниже схемы, чтобы понять, где и какие контакты находятся.

    Схема 5-тиконтактного реле:

    У распространенного вида реле четыре контакта:

    1. 30 «+» постоянное напряжение от аккумуляторной батареи.
    2. 85 «+» от управляющей кнопки.
    3. 86 «—» (земля).
    4. 87 «+» цепь, которая идёт к исполнительному механизму, когда срабатывает реле (например, клаксон).

    Когда подается напряжение на 85, замыкаются 87 и 30, за счет чего ток движется к исполнительному механизму. Если напряжение не подаётся, происходит размыкание. Таков принцип функционирования нормально замкнутого реле.

    Расскажем общий принцип проверки. На мультиметре выбирается функция диодной проверки или прозвонки. Если тестер аналоговый, выбирайте омный предел проверки сопротивлений. Расставляем щупы по гнездам и не забываем, что у них есть два варианта: в замкнутом и разомкнутом виде. В первом случае цифровой измеритель издаёт сигнал, а на аналоговом стрелочка будет отклоняться к нулю. Во втором аналоговый тестер указывает на бесконечность, а цифровой выдает единицу.

    Теперь можно давать напряжение на управляющие контакты, при этом будет слышен щелчок. При подаче питания дело с работоспособным реле обстоит так: если напряжение на обмотке отсутствует, разомкнутые группы не соединяются, а замкнутые соединяются. Нужно проверить каждую группу контактов.

    Если механизм твердотельный и исправный, мультиметр выдаст небольшое напряжение. При повреждении на дисплее будет 0.

    Теоретически может возникнуть путаница, поэтому советуем посмотреть следующие видео, где показаны разные нюансы измерений, в том числе с помощью автомобильной АКБ:

    Теперь вы знаете, как проверить реле на работоспособность мультиметром.

    Вопрос — ответ

    Вопрос: Как проверить реле цифровым мультиметром?

    Имя: Тимофей

    Ответ: Для некоторых этапов нужно использовать регулируемый блок питания, а само реле следует выпаять из схемы. Важно протестировать обмотку и все контактные группы. Для полноты картины сначала измеряем сопротивление переключающих контактов автономно, затем даём напряжение (здесь и нужен блок питания).



    Вопрос: Как прозвонить обмотку реле мультиметром?

    Имя: Матвей

    Ответ: Выбираем на тестере функцию измерения сопротивления. Обозначается знаком Ω. Предел измерения ставим на 2 кОм. Расставляем щупы по своим гнездам на мультиметре. Наконечниками щупов дотрагиваемся до выводов реле, которые соответствуют управляющим контактам. Смотрим на экран и узнаём обмоточное сопротивление.



    Вопрос: Как прозванивать четырехконтактное реле мультиметром?

    Имя: Никита

    Ответ: На мультиметре выбирается функция диодной проверки или прозвонки. Расставляем щупы по гнездам и не забываем, что у них есть два варианта: в замкнутом и разомкнутом виде. В первом случае цифровой измеритель пищит, во втором выдает единицу. Затем можно давать напряжение на управляющие контакты.

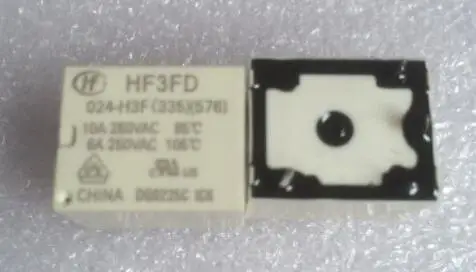

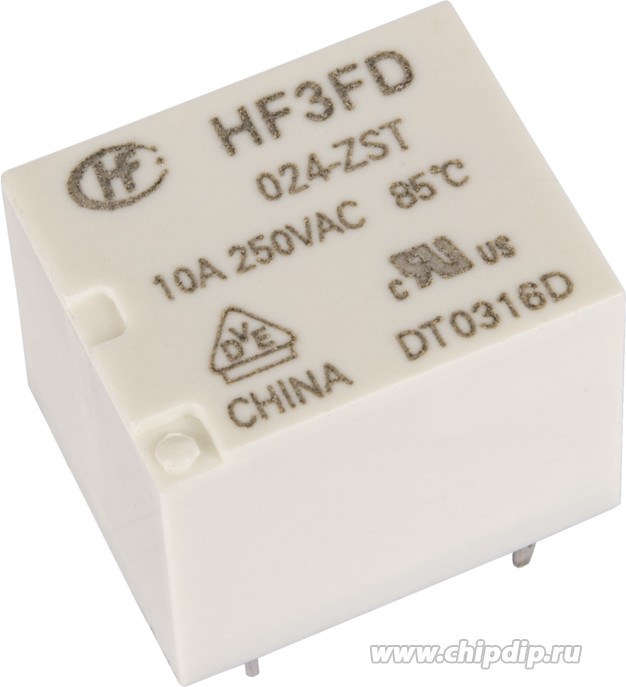

    HF3FD техпаспорт — сверхминиатюрное реле высокой мощности

    Категория Реле — силовые реле Наименование Сверхминиатюрное реле высокой мощности Описание Компания Хунфа Технология Спецификация Загрузить HF3FD Лист данных Цитата

    Где купить



    Первая страница технического описания Изображение

    Предыдущий Следующий

    Предварительный просмотр документа

    Особенности

    Переключающая способность 15 А Класс воспламеняемости в соответствии с UL94, V-0 Продукт в соответствии с IEC 60335-1 Доступны 1 конфигурация формы A и 1 форма C Сверхминиатюрная стандартная компоновка печатной платы Доступны модели с пластиковым уплотнением и защитой от флюса

    Расположение контактов Сопротивление контакта Материал контакта Номинал контакта (рез. нагрузка)
    Макс. напряжение переключения Макс. ток переключения Макс. мощность переключения Механическая износостойкость
    Примечания: 1) Приведенные выше данные являются начальными значениями.

    Сопротивление изоляции Диэлектрик Прочность между катушкой и контактами Между разомкнутыми контактами Время срабатывания (при номинальном напряжении)

    2) * Максимальное напряжение относится к максимальному напряжению, которое катушка реле может выдержать за короткий период времени.

    Примечания: 1) Все неуказанные значения относятся к комнатной температуре. 2) Выше перечислены только типовые нагрузки. Другие характеристики нагрузки могут быть предоставлены по запросу.

    Примечания: 1) Для герметичного типа крышка вентиляционного отверстия должна быть вырезана. 2) Данные, показанные выше, являются начальными значениями. 3) Пожалуйста, найдите кривую температуры змеевика на характеристических кривых ниже.

    Примечания: 1) Мы рекомендуем типы с защитой от флюса для чистой среды (без таких загрязнений, как SO2, NO2, пыль и т. д.). Мы предлагаем выбрать типы с пластиковым уплотнением и проверить их на практике в нечистой среде (с такими загрязнениями, как SO2, NO2, пыль и т. д.).

    2) Если при сборке реле на печатной плате требуется очистка водой или поверхностный процесс, рекомендуется обращаться в соответствующие службы и спецификации.

    3) Особые требования заказчика выражаются в виде специального кода после оценки Hongfa. например, (335) обозначает продукт в соответствии с IEC 60335-1 (GWT).

    4) Для продуктов, которые должны соответствовать требованиям взрывозащиты «серии IEC 60079», при размещении заказа укажите [Ex] после спецификации. Не все продукты имеют сертификат взрывозащиты, поэтому при необходимости свяжитесь с нами в для того, чтобы выбрать подходящие продукты.

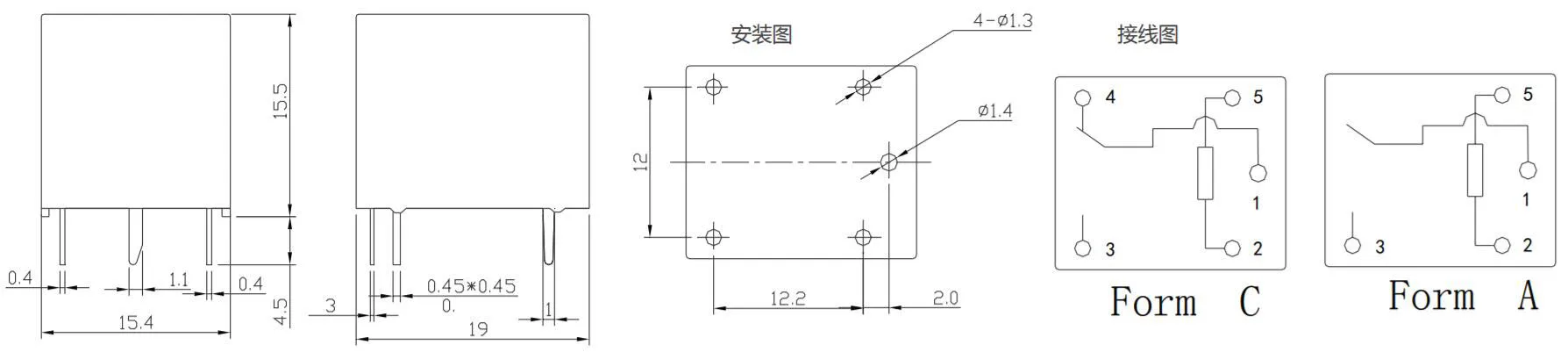

    ГАБАРИТНЫЕ РАЗМЕРЫ, СХЕМА СОЕДИНЕНИЙ И КОНСТРУКЦИЯ НА ПЕЧАТНОЙ ПЛАТЕ

    Примечание: 1) В случае отсутствия допуска, указанного в габаритном размере: габаритный размер 1 мм, допуск должен быть 0,2 мм; размер контура 1 мм и 5 мм, допуск должен быть 0,3 мм; размер контура 5 мм, допуск должен быть 0,4 мм.

    Условия испытаний: НЕТ, тип с защитой от флюса, комнатная температура, вкл. 9 с выкл.
    (Расстояние установки реле должно быть менее 10 мм.)

    Спецификация приведена только для справки. Дополнительную информацию см. в разделе «Терминология и рекомендации». Технические характеристики могут быть изменены без предварительного уведомления. Мы не смогли оценить всю производительность и все параметры для каждого возможного приложения. Таким образом, пользователь должен иметь возможность выбрать подходящий продукт для своего собственного применения. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Hongfa для технической поддержки. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.

    Xiamen Hongfa Electroacoustic Co., Ltd. Все права Hongfa защищены.

    Некоторые номера деталей того же производителя

    HF25F Сверхминиатюрное реле большой мощности.

    ХФ165Ф Солнечное реле.

    ХФ161Ф Миниатюрное реле высокой мощности.

    ХФ32ФА-Г Сверхминиатюрное промежуточное силовое реле.

    ХФ115Ф-К Миниатюрное реле высокой мощности.

    HF140FF-G Миниатюрное промежуточное силовое реле.

    HFE31 Блокировочное реле.

    HFE28 Блокировочное реле высокой мощности.

    HFE10 Миниатюрное реле высокой мощности.

    КОНТРОЛЛЕР ПРОТИВОТУМАННЫХ ФАР Контроллер противотуманных фар.

    Та же категория

    ЛВД75Б60 Реле управления серии LVD.

    5-1393224-5 Реле общего назначения, серия RYII, силовое, без фиксации, SPDT, 12 В пост. тока, 8 А.

    G5RL-1AE-LN 12 пост. Реле общего назначения, серия G5RL, силовое, без фиксации, SPST, 12 В пост. тока, 16 А.

    Rh5B-UDC24V Реле питания, 4 переключающих контакта, 24 В пост. тока, 10 А, серия RH, розетка, без фиксации.

    4C01050SPA РЕЛЕ ИНТЕРФЕЙСНЫЙ МОДУЛЬ.

    8-1415536-6 Силовое реле, SPST-NO, 24 В пост. тока, 16 А, панель, пост. ток моностабильный.

    DRMKIT 220VDC 4CO LD/PB СИЛОВОЕ РЕЛЕ, 4PDT, 5А, 250В, НА DIN-РЕЙКУ.

    G5NB-1A-HA DC5 СИЛОВОЕ РЕЛЕ, SPST-NO, 5VDC, 3A, THT.

    G2R-2-SND-DC12(S) РЕЛЕ, DPDT, 250 В переменного тока, 30 В постоянного тока, 5 А.

    750XBXH-120A РЕЛЕ ИНТЕРФЕЙСА, DPDT, 120 В переменного тока, 1700 ОМ.

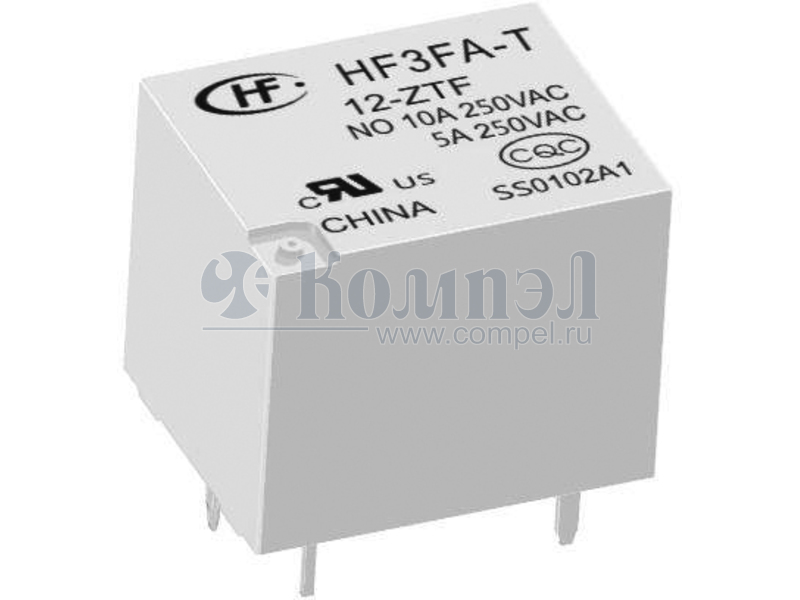

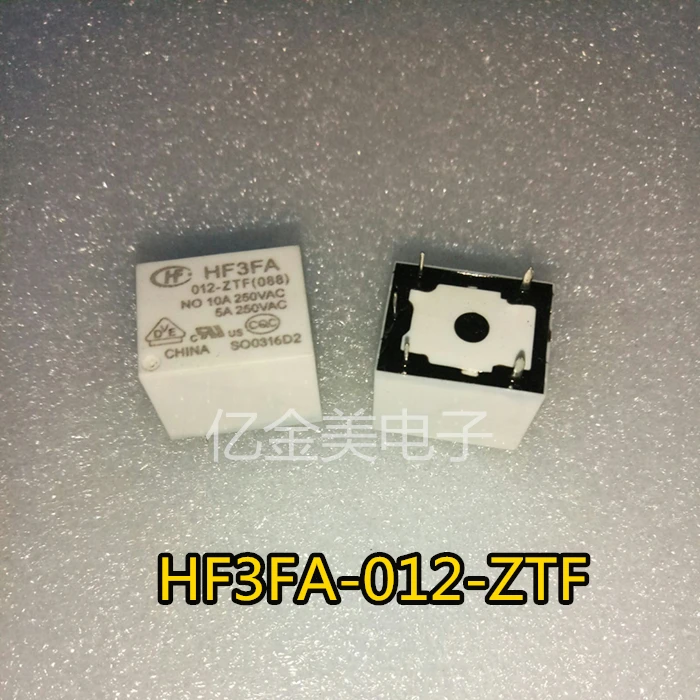

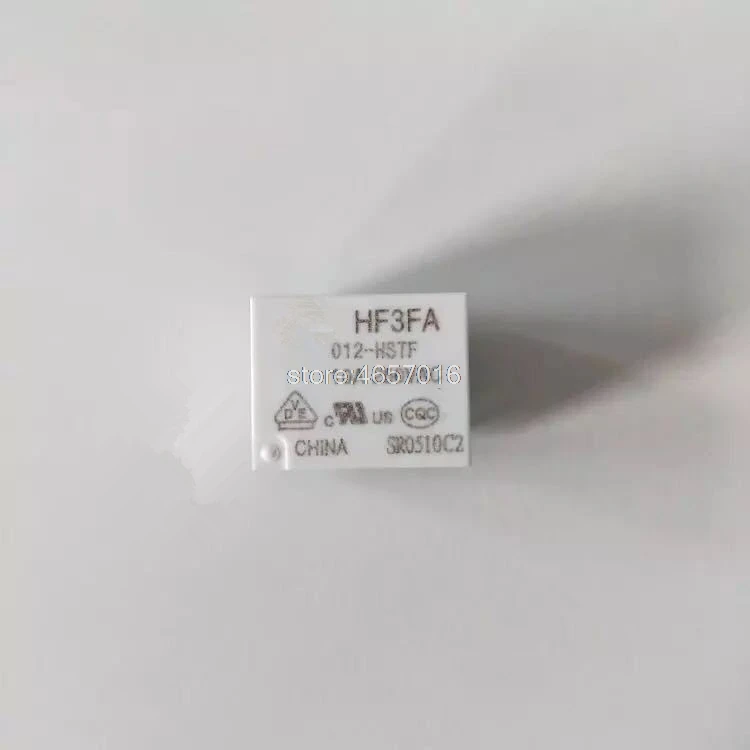

    HF3FA/024-HTF | Hongfa Europe GMBH Реле питания для монтажа на печатной плате, катушка 24 В пост. тока, ток переключения 15 А, SPNO

    Посмотреть все Реле питания

    Под заказ на отправку 12/12/2022, доставка в течение 7 рабочих дней с даты отправки.

    Добавить в корзину

    Tickadded

    View Basket

    Цена (Ex. GST) Каждый (в пакете 5)

    $ 2,43

    (Exc. GST)

    $ 2,79

    (Inc. GST)

    $ 2,79

    (Inc. GST)

    $ 2,79

    (Inc. GST)

    $ 2,79

    (EXC. шт. Per unit Per Pack* 5 — 20 $2.43 $12. 15 25 — 45 $2.368 $11.84 50 + $2.334 $11.67 *Цена указана ориентировочная

    RS Артикул:
    176-2805
    Произв. Деталь №:
    HF3FA/024-HTF
    Производитель:
    Hongfa Europe GMBH
    COO (Country of Origin):
    CN

    Technical data sheets

    • docPdfDatasheet
    • docZipBuild or Request PCB Symbol & Footprint

    Legislation and Compliance

    COO (Страна происхождения):
    CN

    Подробная информация о продукте

    Реле Hongfa SPNO без фиксации

    Реле Hongfa SPNO без фиксации для монтажа на печатной плате имеет малую монтажную высоту 15,5 мм. Он приводится в действие с помощью катушки 24 В постоянного тока. Допустимая нагрузка по напряжению резистивной нагрузки составляет 15 А при 277 В переменного тока. Это реле представляет собой сверхминиатюрное реле большой мощности. Он имеет контакты из серебряного сплава.


    Особенности и преимущества

    Высокая коммутируемая мощность до 280 Вт при постоянном токе
    Диапазон рабочих температур от -40°C до 85°C
    Изоляция между катушкой и контактом 2,5 кВ
    Долговечность до 1 x 107 циклов.0318

    Attribute Value
    Coil Voltage 24V dc
    Contact Configuration SPNO
    Mounting Type PCB Mount
    Switching Current 15A
    Фиксация №
    Количество полюсов 1
    Тип клеммы Вывод 9 печатной платы0007
    Coil Resistance 1600Ω
    Coil Power 360mW
    Maximum Switching Voltage AC 277V
    Maximum Switching Current AC 15 A
    Maximum Switching Current DC 15 А
    Максимальное напряжение переключения пост. тока 28 В
    Длина 19 мм
    Глубина

    381 15.2mm

    Isolation Coil To Contact 2.5kV ac
    Height 15.5mm

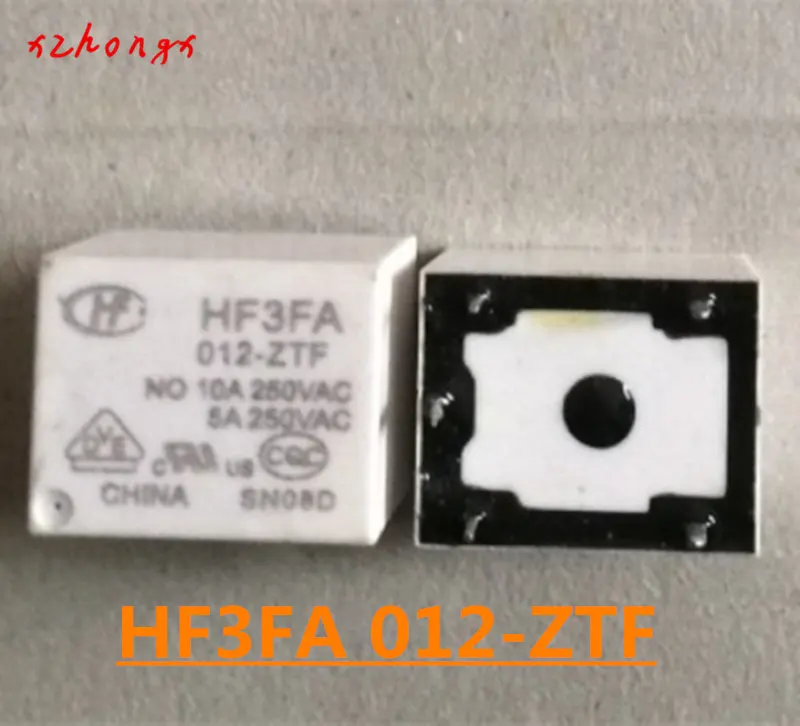

    Series HF3FA
    Maximum Switching Power DC 280 W
    Maximum Коммутируемая мощность переменного тока 2,77 кВА

    Купить электронные компоненты онлайн — LCSC Electronics

    Все продукты
