Стиральные машины, как и любые другие бытовые приборы, время от времени ломаются, несмотря на то, к какой ценовой категории относится аппарат. И будь то машинка Bosch, Candy, LG или какая-либо другая, поломки могут возникать в модели любого производителя. Чтобы иметь представление, что сломалось, и можно ли починить аппарат своими силами, следует разобраться в устройстве стиральных машин.
Одной из важных деталей в стиральной машинке бренда Indesit, Samsung, Ariston, Zanussi или какого-либо другого, является впускной клапан. Он отвечает за наполнение машинки водой, поэтому его также называют заливным клапаном.

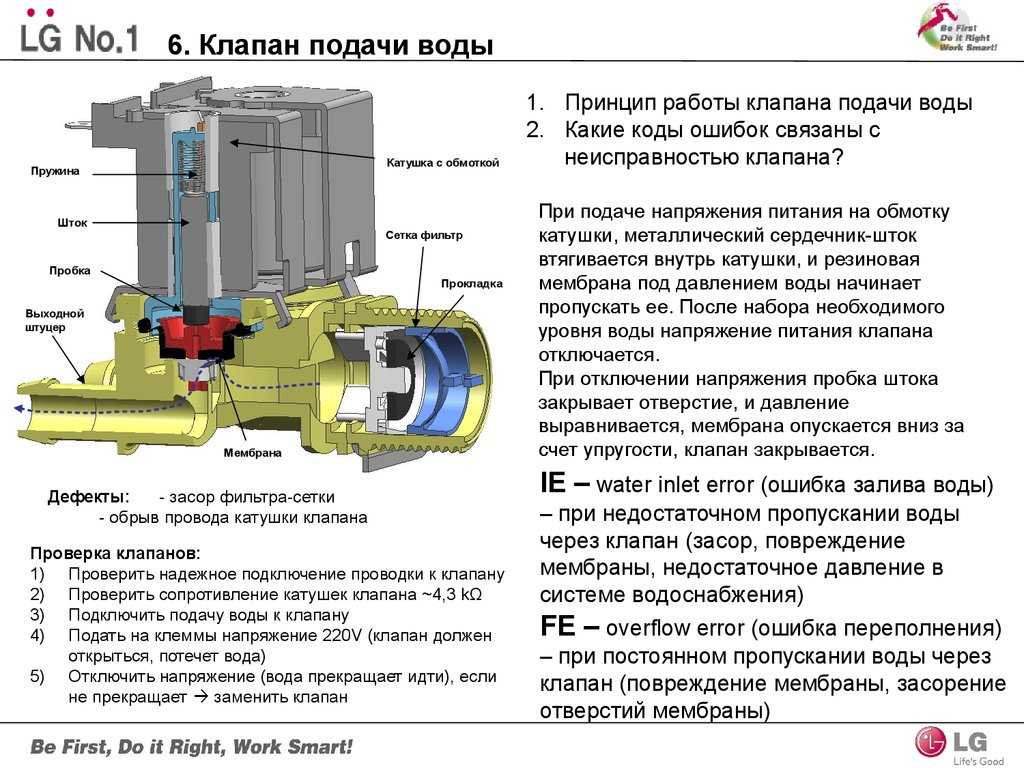

Принцип работы
У впускного клапана бывает два функциональных состояния – закрытое (оно бывает чаще) и открытое. В клапане имеется катушка, на которую подается ток с образованием электромагнитного поля, в результате чего клапан открывается, впуская воду внутрь машинки.
Такой принцип включения обуславливает еще одно название детали — электромагнитный клапан.
Как только вода заполняет бак до нужного уровня, управляющий модуль передает команду прекратить подачу электроэнергии на клапан. Результатом будет закрытие клапана и прекращение подачи воды.
О том, как выглядит одинарный электромагнитный заливной (впускной) клапан для стиральных машин, смотрите в следующем видеообзоре.
Виды
Впускные клапаны машинок разных моделей и производителей отличаются количеством катушек. В одних моделях клапанов присутствует только одна катушка, в других имеется две катушки. Также распространены клапаны с тремя катушками. Количество катушек соответствует количеству секций в клапане, через которые обеспечивается поступление воды в дозатор.
Модели с единственной катушкой встречаются в старых стиральных машинках, в которых работа управляется командоаппаратом (струя воды направляется в дозатор механическим путем). В современных машинках установлены клапаны с двумя и тремя катушками.
Чтобы направить воду в определенный отсек дозатора моющего средства, включается нужная катушка, и вода течет в требуемом направлении. В клапанах с двумя катушками для направления воды в третью секцию дозатора должны включиться сразу две катушки.
Где находится?
Чаще всего впускной клапан располагается в верхней части машинки ближе к задней стенке, поэтому для его проверки и извлечения требуется отсоединить заднюю крышку аппарата. Обычно крышка удерживается двумя саморезами, после откручивания которых ее подталкивают с лицевой стороны и легко снимают.
В моделях, в которых белье загружают вертикально, заливной клапан находится тоже в задней части аппарата, но внизу. Чтобы получить доступ к клапану, у машинки отсоединяют часть боковой стенки.
Как проверить исправность?
Для проверки исправности заливного клапана деталь нужно снять, после чего подсоединить к клапану шланг, а также подать напряжение на каждую его секцию. Если клапан работает, он будет открываться для впускания воды.
После прекращения подачи 220 В клапан должен закрыться и не пропускать воду. Выполнять такую проверку следует очень осторожно, так как деталь будет находиться под током и при попадании воды возможно возникновение короткого замыкания.
Проверка работы впускного клапана будет также включать такие этапы:
- Осмотр сетки клапана с целью выявить засор. Если сетка оказалась загрязненной, ее следует достать и прочистить, а затем вернуть на место.
- Дополнительная проверка с помощью тестера. Она понадобится, если при подаче электричества клапан не открылся. Мультиметр измерит сопротивление и покажет, не перегорела ли катушка. В рабочей катушке сопротивление будет составлять от 2 до 4 кОм.
- Проверка наличия пластиковых вставок в штуцерах. Такие ставки призваны препятствовать поступлению внутрь машинки воды с излишне высоким напором. Если вставки выпали, клапан подлежит замене.
Можно ли отремонтировать?
Заливные клапаны по своему строению относят к неразборным деталям, поэтому их ремонт зачастую невозможен.
Можно попробовать выполнить замену перегоревшей катушки, сняв работоспособную катушку с аналогичного клапана. Однако в большинстве случае такие действия не приносят результата. Лучшим выходом будет покупка нового клапана и полная его замена.
Ремонт
Чаще всего мысль о том, что не работает именно впускной клапан, появляется в ситуации, когда вода в стиральную машинку вообще не набирается. Для ремонта такой детали можно вызвать мастера либо попробовать заменить клапан своими силами.
Чтобы подобрать подходящий для вашей стиральной машинки электромагнитный клапан, лучше всего снять с аппарата неисправную деталь и приобрести в магазине точно такой же новый клапан. При этом уделите внимание количеству катушек, чтобы новый клапан подошел к вашей технике.
Замена
- Обесточив технику, перекрыв подачу воды в машинку и сняв нужную стенку аппарата, от клапана нужно отсоединить шланги и клеммы.
- Обязательно запомните, как они располагались, а еще лучше – сфотографируйте.
- Далее требуется раскрутить болты, удерживающие деталь либо снять защелки (в некоторых моделях они фиксируют клапан).
- Повернув клапан, его вынимают, после чего на его место вставляют новый впускной клапан.
- Зафиксировать новую деталь следует в обратной последовательности.
- Когда впускной клапан будет на своем месте, машинку нужно включить и проверить, начала ли она набирать воду.
Процесс замены впускного клапана подачи воды на стиральной машине LG вы можете увидеть в следующем видео.
Как проверить клапан стиральной машины
БЛОГ/Новости
Впускной клапан стиралки – это устройство, которое предназначено для автоматического контроля подачи воды. По принципу своего действия клапан во многом напоминает обыкновенный кран – когда вы запускаете программу стирки, модуль управления подает ему сигнал. За счет напряжения, которое пропускает клапан стиральной машины, начинается подача воды в бак, а когда ее количество доходит до нужного уровня – подача электропитания прекращается, и вода больше не поступает.
Иногда в процессе использования возникает необходимость провести проверку или починить клапан стиральной машины. Для успешного завершения процедуры проверки достаточно придерживаться следующего алгоритма:
- Перед тем как проверить впускной(заливной) клапан стиральной машины требуется открутить шланг подачи воды, после чего вытащить и почистить специальную сеточку-фильтр. Почистить клапан стиральной машины таким образом составить трудностей не должно.
- Отсоедините клапан от агрегата и подключите к нему шланг подачи воды. Если после открытия крана протекает клапан стиральной машины– это явно говорит о поломке.
- Также желательно проверить на работоспособность катушки клапана. Сделать это можно с помощью мультиметра. Сопротивление рабочей должно быть в районе 2-4 кОм.
После того как разобрать клапан стиральной машины и провести несложную диагностику его работоспособности, можно смело определяться с дальнейшими действиями. Говорить о починке нерабочего клапана практически нет смысла – почти во всех случаях ремонту он не подлежит.
Для проведения замены первым делом необходимо узнать, где находится клапан воды стиральной машине вашей модели. Если ваша стиралка имеет фронтальный тип загрузки – клапан находится прямо под верхней крышкой. В случае с вертикальным типом вам придется снять боковую стенку.
Как поменять клапан в стиральной машине
Если такая процедура, как как прочистить клапан в стиральной машине вам не помогла – это говорит о том, что пора осуществлять его замену. Справиться с этой задачей можно, придерживаясь следующих действий:
- Первым делом, перед тем как заменить впускной клапан на стиральной машине, необходимо отсоединить от него наливной шланг.
- Дальше нужно снять с клапана все провода и крепящиеся с помощью маленьких хомутиков шланги.
- Потом необходимо снять клапан стиральной машины с ее корпуса. Он может быть закреплен защелками, которые потребуется отогнуть, или же с помощью обычных шуропов.
- После того, как все крепления сняты – для извлечения клапана достаточно просто его повернуть.
- Дальше, для того чтобы поменять клапан стиральной машине на рабочий, достаточно придерживаться вышеописанного алгоритма в обратном порядке.
В случае, если во время проведения данной процедуры у вас возникли сложности – обратитесь за помощью к специалисту — ремонт стиральных машин в Харькове можно провести прямо на дому в любое удобное для вас время.
Читайте также: Если сломались кнопки стиральной машины
Как проверить соленоид впускного клапана стиральной машины
Стиральные машины оснащены электромагнитными клапанами, которые регулируют подачу горячей и холодной воды в машину. Эти клапаны включаются и выключаются таймером или платой управления; изменяя продолжительность открытия каждой из них, управляющее устройство стиральной машины может регулировать температуру воды внутри барабана. Это означает, что если один или оба этих соленоида выходят из строя, смесь температур может быть неправильной, и вода будет слишком холодной или слишком горячей.
К счастью, тестирование этих соленоидов не представляет сложности для среднего домовладельца, который может использовать основные инструменты. Ниже показано, как это можно сделать всего за несколько минут:
2. Отключите подачу воды. После отключения стиральной машины найдите краны горячей и холодной воды, ведущие от водопровода вашего дома. Поверните рукоятки клапанов по часовой стрелке, пока они полностью не закроются.
3. Найдите впускные клапаны для воды. После отключения стиральной машины от сети и отключения подачи воды осторожно отодвиньте ее от стены, чтобы вы могли легко получить доступ к задней панели. Клапаны подачи воды легко найти, так как они прикреплены к концам шлангов стиральной машины.
4. Получите доступ к впускным клапанам воды. Следующим шагом является снятие всех крышек или панелей, закрывающих впускные клапаны; это может включать удаление пары винтов или немного более сложный процесс. Обратитесь к руководству по эксплуатации стиральной машины, чтобы найти схему деталей и узнать, что вам нужно сделать, чтобы получить доступ.
5. Отсоедините провода от соленоидов. Получив доступ к клапанам подачи воды, найдите время, чтобы сориентироваться в них. Обязательно обратите внимание, что соленоиды горячей и холодной воды имеют по две пары проводов каждый, и эти провода крепятся клеммными зажимами. Аккуратно снимите эти зажимы с клемм с помощью острогубцев, но обязательно пометьте расположение каждого провода, чтобы избежать неправильного подключения клеммы.
6. Оцените соленоиды с помощью мультиметра. Затем установите мультиметр на его сопротивление, которое измеряется в омах. Прикоснитесь одним выводом мультиметра к клемме соленоида горячего или холодного клапана, одновременно прикоснувшись другим проводом к другой клемме того же соленоида.
Если вам неудобно делать это самостоятельно, не стесняйтесь обратиться к профессионалу, который предлагает ремонт стиральных машин.
Поделиться
Знакомство с впускным клапаном стиральной машины
Немногие бытовые приборы пользуются таким же уважением и интенсивным использованием, как стиральная машина. Тем не менее, из-за больших объемов воды, которую они используют, стиральные машины также могут быть источником потенциальных бедствий. Если произойдет утечка, вы можете обнаружить, что ваш подвал или туалет внезапно затопило. По этой причине важно понимать, почему и где возникают протечки стиральной машины и другие проблемы.
Управление водой
Впускной клапан находится на задней панели стиральной машины. Его основная обязанность – контролировать попадание воды в стиральную машину. Другими словами, впускной клапан действует как своего рода привратник, позволяя воде течь в бак, когда он получает определенные электрические сигналы от стиральной машины. На впускном клапане имеется два присоединительных отверстия: одно для шланга подачи холодной воды, другое для шланга подачи горячей воды.
Внутри каждого из этих портов есть специальные ворота. Эти ворота по умолчанию остаются в закрытом положении. Тем не менее, когда вы запускаете цикл стирки, машина посылает сигнал на соленоид, управляющий определенными воротами. Затем этот соленоид запускает ворота, чтобы вода могла попасть в машину. В зависимости от настройки температуры, которую вы используете, одна или обе заслонки впускного клапана будут открыты.
Проблемы с сетчатым фильтром
Как видите, впускной клапан представляет собой довольно сложное пересечение электрических, механических и гидравлических компонентов стиральной машины. В результате впускные клапаны со временем часто испытывают проблемы. Пожалуй, наиболее часто встречающаяся проблема — это ограниченный поток воды. Это не столько результат неправильной работы, сколько результат засорения впускного отверстия мусором.
Видите ли, внутри каждого из портов впускного клапана находится фильтрующая сетка с мелкой сеткой. Подобно сетке фильтра на кране, этот круглый кусок металлической сетки отвечает за предотвращение попадания песка, минералов и другого мусора в вашу систему. Однако со временем такой мусор настолько скопится вокруг фильтра, что будет ограничивать поступление воды в машину.
Это может вызвать две проблемы. Во-первых, это замедлит попадание воды в стиральную машину. В некоторых случаях, если нарост становится достаточно густым, он может полностью предотвратить попадание воды в машину! Когда это происходит, давление в питающих шлангах возрастает.
В результате давление может стать настолько большим, что шланг начнет протекать. В худшем случае шланг порвется, и на пол будет непрерывно течь вода.
К счастью, предотвратить проблемы с экраном фильтра довольно просто. Ремонтнику достаточно перекрыть краны подачи воды, отсоединить шланги от впускного клапана и заменить водяной клапан.
Проблемы с соленоидами
Впускной клапан также может перестать работать должным образом из-за проблем с соленоидами. Как и все электрические компоненты, соленоиды имеют определенный срок службы. В конце концов, они могут переутомиться и полностью выгореть. Когда это происходит, электрический сигнал, посылаемый машиной, не может открыть заслонки внутри впускного клапана.
Другими словами, неисправный соленоид препятствует попаданию воды в бак для стирки. Чтобы убедиться, что причиной этой проблемы является соленоид, специалист по ремонту проверит, не застрял ли соленоид в закрытом положении.
