Как разобрать samsung слайдер: Как разобрать слайдер Самсунг

Как разобрать слайдер Самсунг

Как разобрать слайдер Самсунг

Помните что используя данную инструкцию вы действуете на свой страх и риск! Автор данного материала не несет ни какой ответственности за ваши действия, произведенные в результате его прочтения! И более того, автор настоятельно рекомендует при всевозможных проблемах с телефоном обращаться за помощью к квалифицированным специалистам! вскрыть слайдер самсунг, ремонт слайдера, корпус слайдера, корпус самсунг. разобрать слайдер самсунг 1.Вытаскиваем Батарею и отвинчиваем 4 винта под ней.     2 Раздвигаем слайдер и отвинчиваем еще 2 винта открывшихся с верху 3 Разбираем нижнюю часть слайдера (ту где фотокамера) теперь она держится только благодаря защелкам. (если вы не знаете, что делать с защелками, тогда  читайте текст красным шрифтом в верху страницы).   4 Созерцаем внутренности, и видим с лева у нас контакт кнопочки «фотокамера» с права контакты кнопок «больше» «меньше» (контакты кнопок выглядят как гибкие выводы шлейфа с  блямбочками металлического цвета.) 5 Контакты кнопок приделаны к пластмассовым выводам корпуса, ничего страшного это клей, берем тоненькую отверточку и АККУРАТНО!!! отклеиваем их.   6 Теперь освобождаем плату из защелок корпуса. Отлично! Пол дела сделано.   7 На обратной половине освободившейся платы мы видим шлейф идущий внутрь. К нашей освободившейся плате он подсоединен в плоский разъем. Освобождаем его следующим образом. Берем тоненькую плоскую отвертку и вводим ее между шлейфом и разъемом, желательно с краю. И нежно поворачиваем отвертку на 90 градусов! Раз,  и о чудо! придерживающая планочка отсоединилась! (бывает что планочка отсоединяется только с одного края, тогда проделываем тоже самое с другого). 8 Планочку разъема мы отсоединили, а шлейф ни туда и ни сюда. Дело в том что в нашей модели шлейф посажен на клеевую пластинку, прямо перед разъемом. Аккуратно отклеиваем.   9 Теперь перед нами только нижняя крышка. Сдвигаем ее в сложенное положение. И смотрим на механизм скольжения.  Мы видим две полоски из темного материала заканчивающихся углублениями. 10 Берем два кусочка скотча и заклеиваем найденные углубления. 11 Раздвигаем слайдер в разложенное состояние и чуть-чуть дальше. Вуаля !!! нижняя крышка легко соскакивает и освобождает нам путь к двум нижним винтам на второй половинке слайдера. 12 Откручиваем их и теперь осталось справиться с защелками на второй половинке корпуса.   Все слайдер вскрыт!!!   Самое главное. Если вы вскрыли телефон, и не представляете что с ним делать дальше, соберите его и отнесите к специалисту! Действия в надежде на то, что поковыряю чуть чуть, авось и починится в 99,9% случаях оканчиваются плачевно. Соответственно и за ремонт приходится платить больше.     Граждане помните для ковыряния существует нос!     Замечания отзывы и предложения пишите в  Гостевую     Копирование данного материала разрешается только при установке ссылки на ресурс-источник.

Сайт создан в системе uCoz

Самостоятельный ремонт телефона-слайдера на примере Samsung E350: m_a_g_ic — LiveJournal

Самостоятельный ремонт телефона-слайдера на примере Samsung E350: m_a_g_ic — LiveJournal ?

Category:

• Техника
• Cancel

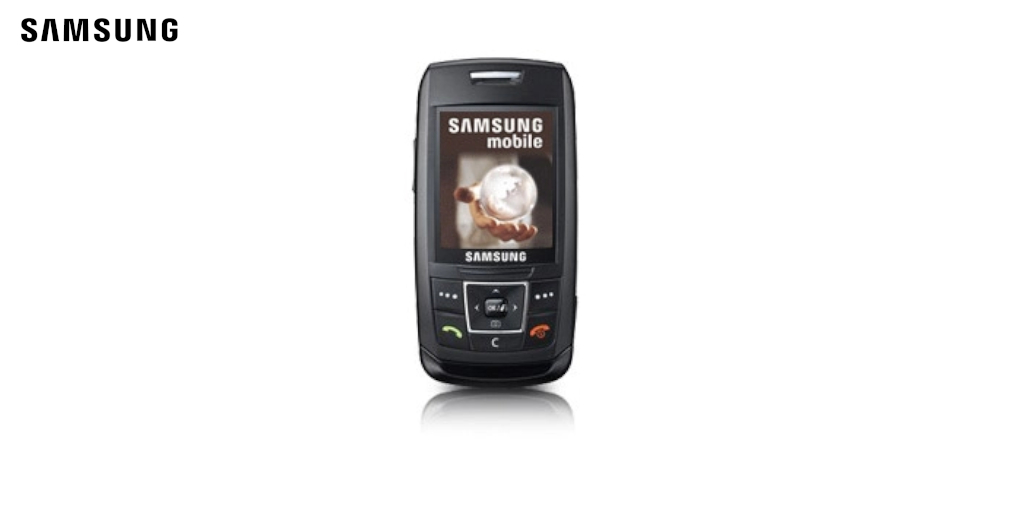

После утерянного дочкой смартфона, для нее из тумбочки был извлечен старый, но очень приятный в работе миниатюрный слайдер  Samsung E350.

Пару лет назад мы его отложили в сторону, по причине выхода из строя экрана. Экран то работал, то нет и в конце концов стал светиться просто белым. Логично предположить, что вышел из строя не сам экран, а «провод», соединяющий две половинки слайдера. Интернет говорит, что это самая частая проблема у телефонов-слайдеров.

Конечно самым простым было бы отнести телефон в сервисный центр. Но, как мы помним «это не наш метод».

Пару минут поиска, и сетевой базар-аукцион aukro.ua выдал с десяток совместимых шлейфов для Samsung E350, как родных, так и китайских. Разброс цен от 1 до 10 евро.

Ну за 10 евро (100 грн) самостоятельно ремонтировать нет смысла — тот же сервисный центр, поэтому заказал «Шлейф Samsung E350/E350E копия» за 1 евро (10 грн) + 2,5 грн доставка письмом :-). Письмо со шлейфом пришло уже через пару дней. Теперь нужно разобрать телефон и заменить старый шлейф на новый. Недолгий поиск в сети выдал подробную инструкцию как это сделать.

Из инструментов понадобится крестообразная отвертка, скальпель и пинцет.
Извлекаем батарею и откручиваем с помощью крестообразной отвертки четыре винта, обведённых красным.

Далее с помощью скальпеля освобождаем боковые защёлки и отделяем заднюю часть.

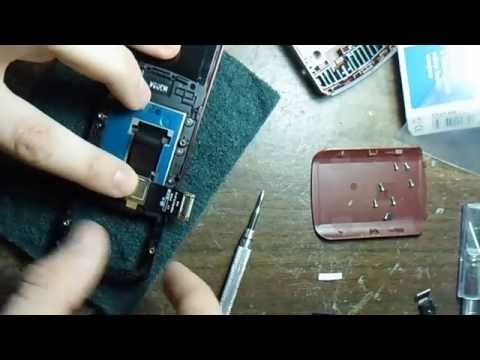

Вынимаем плату из корпуса и с обратной стороны отсоединяем коннектор шлейфа.

Переходим к разборке верхней части, отделяем слайдерный механизм, поддевая скальпелем направляющие.

Теперь вывинчиваем четыре винта  так же с помощью скальпеля извлекаем крышку.

Шлейф в верхней части соеденён таким же коннектором как и на основной плате, без пайки. Поэтому трудностей возникнуть не должно. Причем, шлейф в данном телефоне — одна из часто выходящих из строя деталь. Заменить её, как видно, не составит проблем. Так же легко можно заменить дисплей, он тоже соединён подобным коннектором, без пайки. Бывают случаи выхода из строя микрофона, динамика. Всё доступно к замене после разборки.

Все готово. Мы разобрали телефон Samsung e350e.
(Инструкция с сайта mobiteh.com )

Теперь вставляем свой шлейф на место старого и собираем в обратном порядке.
Включил телефон — экран работает отлично 🙂
Из затрат — 12,5 грн и полчаса на замену шлейфа, зато МОРЕ удовольствия от самостоятельно починенной и вернувшеся к жизни вещи 🙂

Tags: samsung, ремонт, своими руками, телефон

Subscribe

• Как экономить на домашней телефонной связи?

  Очень просто, нужно заменить радиотелефон, на старый проводной, с труднонабираемыми цифрами и коротким проводом 🙂 И сразу станет заментно, как ваши…

• Беспроводные стереонаушники своими руками 😉

  Постоянно на ходу слушаю аудиокниги, подкасты и другие речевые произведения. Что больше всего доставало, так это вечно тянущие вниз провода от…

• Ремонт покрытия на проспекте Бажана в Киеве

  Проспект ремонтирую уже с полгода, но сейчас для проезда стало совсем печально — все полосы в сторону Южного моста полностью перекрыли и ремонируют.…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

0 comments

• 0 comments

Разборка телефона Samsung Captivate Glide

Перейти к основному содержанию

• BackSamsung Captivate Glide
• Редактировать
• Полный экран
• Опции

• История
• Скачать PDF
• Перевести
• Встроить это руководство

Автор: alcs99 (и еще один участник)

• Избранное: 4
• Завершений: 3

Сложность

Умеренная

Шаги

14

Требуемое время

30 минут

Секции

1

• Телефон 14 шагов

Флаги

1

• BackSamsung Captivate Glide
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

Введение

Samsung Captivate Glide — это довольно простое устройство, которое можно разобрать и отремонтировать. Требуется только один наконечник отвертки, а все детали являются модульными и могут быть легко заменены. Это устройство похоже на Samsung Captivate, за исключением того, что Samsung Captivate Glide, как следует из названия, имеет выдвижную QWERTY-клавиатуру.

• Отвертка Phillips #00
• Пинцет
• Инструмент для вскрытия iFixit

Детали не указаны.

1. • org/HowToDirection»>

     Samsung Captivate Glide довольно легко разобрать и заменить любой модульный внутренний компонент

   Редактировать

3. Редактировать

4. • Литые пластиковые зажимы удерживают заднюю панель на месте, и их можно снять, сначала вставив пластиковый инструмент для открывания в указанные места и поддев его, чтобы поднять заднюю панель.

   • Затем с помощью пластикового инструмента с широким лезвием подденьте внешнюю часть корпуса вверх, и задняя часть аккуратно снимется.

   Редактировать

7. • Чтобы снять материнскую плату, открутите один винт с помощью отвертки Phillips #00, аккуратно подденьте два выдвижных разъема на плате и, наконец, отсоедините коаксиальный кабель.

   Редактировать

9. • Модульные части материнской платы легко снимаются и заменяются при необходимости.

   • Сначала можно снять дочернюю плату, содержащую SIM-карту и карту microSD, отсоединив один выдвижной разъем от платы, а затем осторожно приподнимите дочернюю плату, и она освободится. Он прижат к материнской плате штампованными металлическими экранирующими каркасами на уровне платы.

   Редактировать

10. Редактировать

11. Редактировать

13. • Антенный модуль можно снять, отсоединив коаксиальный кабель и один винт с крестообразным шлицем #00.

    • Антенный модуль может торчать вверх в указанном месте.

    Редактировать

14. Редактировать

15. Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Отменить: я не завершил это руководство.

3 других человека завершили это руководство.

Автор

с 1 другим участником

Значки: 21

+18 еще значков

Просмотр статистики:

За последние 24 часа: 2

За последние 7 дней: 7

Последние 30 дней: 18

Все время: 3079

Разборка, замена и ремонт экрана Samsung Genio Slide B5310




К сожалению, по вашему запросу ничего не найдено. Пожалуйста, попробуйте уточнить поиск или воспользуйтесь меню продукта.

Направляющие для ремонта »




Если вы хотите купить сменный экран, отвертки и другие детали, вы можете заказать у нас здесь — Экран Samsung Genio Slide B5310

Инструменты, необходимые для разборки: крестообразная отвертка , пластиковый инструмент, например, гитара. медиатор или кредитная карта.

Снимите заднюю крышку, аккумулятор, SIM-карту и карту памяти. Шесть винтов необходимо удалить, обведено ниже. Подденьте батарейный отсек вокруг соединения с основным корпусом. телефона, и он должен отпустить без особого усилия. Объем и кнопки блокировки телефона также могут отсоединиться, как показано ниже. Теперь отсоедините антенну из точек, обведенных ниже красным. Со снятой антенной ваш телефон должен выглядеть так ниже. Шлейфовый разъем (обведен белым) необходимо отключить. Он крепится как вилка и розетка. Просто рычаг это до отключения. Затем открутите два винта, обведенных красным. Вы можете Теперь удалите печатную плату. Он держится на нескольких клипсах вокруг его края, как тот, что обведен синим. Подденьте их подальше от печатная плата, и она выпустит. Теперь ваш телефон должен выглядеть так, как показано ниже. Если вы хотите удалить блок динамика/камеры, продолжайте с этот этап, в противном случае перейдите к следующему этапу. Поверните печатную плату и снимите винт, обведенный красным. Снимите синюю липкую ленту вы можете видеть, и у вас будет доступ к другому ленточному разъему (обведено в синем). Этот тип соединителя называется zif-соединителем. розово-коричневая часть представляет собой защелку, которая открывается и закрывается на шарнире. Щелкните защелкните, подальше от ленты, а затем потяните блок динамика/камеры от платы с другой стороны. С удаленным динамиком/камерой ваш телефон должен выглядеть так: ниже. Теперь переместите ползунок и удалите шесть винтов, которые вы видите. обведено ниже. Гибкий ленточный кабель, указанный стрелкой, застрял вниз с двусторонним скотчем. Аккуратно снимите это с ползунка. Теперь вы можете удалить ползунок, как показано ниже. Теперь удалите четыре винты, обведенные красным. Винт, обведенный вверху слева, закрыт наклейку, которую можно снять отверткой. Теперь используйте что-то тонкое и плоское, например, край кредитной карты, чтобы поднимите красную часть вверх. Сделайте это по всему краю телефона. Теперь вы можете удалить красную часть, как показано ниже, аккуратно сдвинув при этом протяните ленточный кабель через зазор. Нужны еще две ленты быть отключенным. Опять же, это zif-разъемы, поэтому щелкайте каждый защелкните, чтобы освободить ленты. Ниже вы можете увидеть zif-коннекторы, теперь открытые.
