Замена штепсельной вилки.С заземлением.Устройство. Анекдот.

Замена штепсельной вилки 16А с заземлением самостоятельно. Сведения об изделии.

Вилка штепсельная с боковым заземляющим контактом предназначена для присоединения электроприборов к электрической сети переменного тока частотой 50 Гц при использовании в составе проводов электропитания приборов и сертифицирована на соответствие требованиям безопасности жизни и здоровья потребителя.

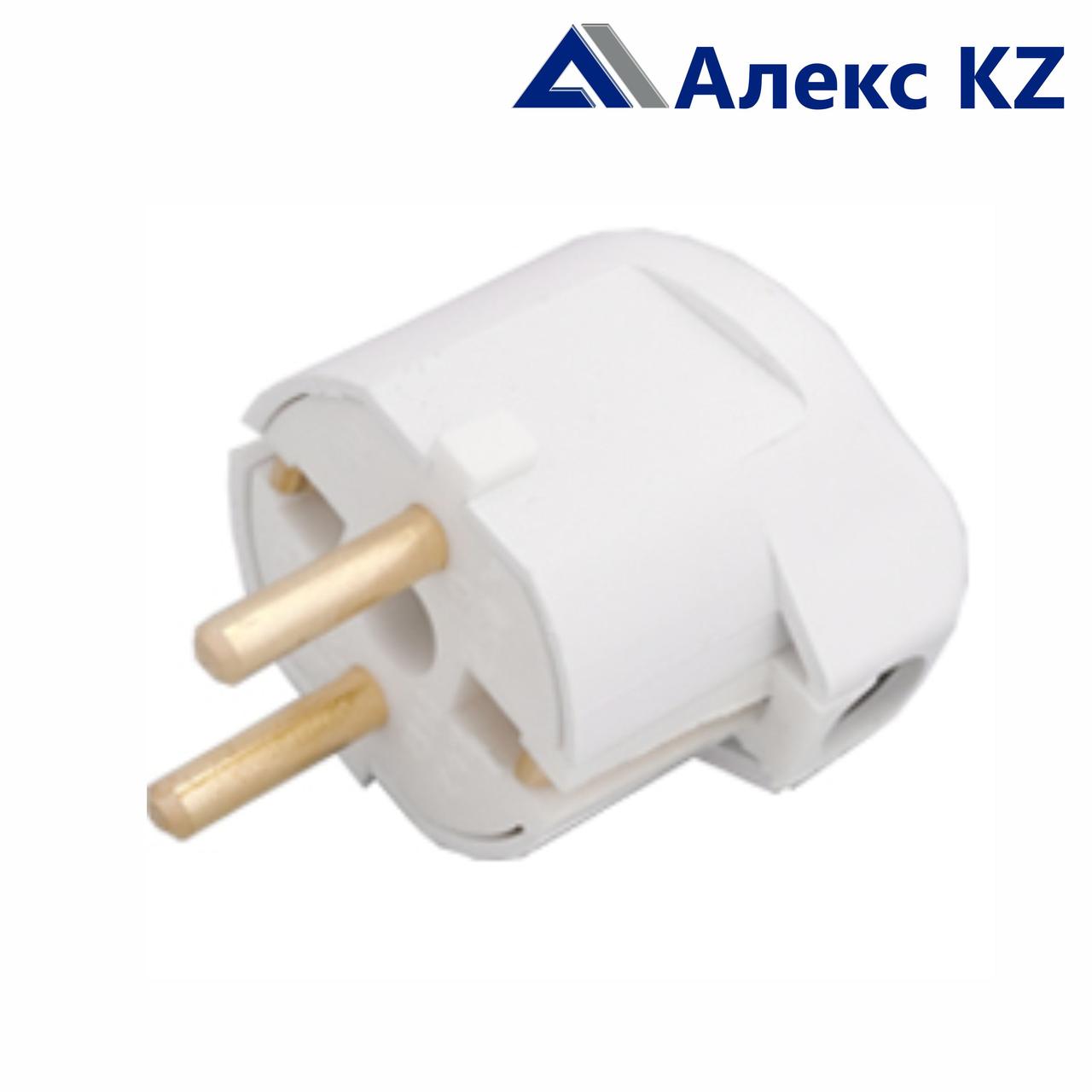

Вилка штепсельная с заземлением

Требования безопасности

Вилка, при условии соблюдения указаний по монтажу, является безопасной и пожаробезопасной  при эксплуатации. Монтаж и демонтаж вилки самостоятельно должен происходить только при отключенной сети!

Не допускается эксплуатация вилки с механическими повреждениями и повреждениями изоляции токоведущих частей, с ослабленными контактными зажимами , с превышением номинального тока и напряжения. В случае появления дыма и возгорании вилки необходимо самостоятельно обесточить помещение и воспользоваться любыми средствами пожаротушения, при необходимости вызвать службу МЧС.

Основные технические данные

Номинальное напряжение 250В

Номинальный ток 16А

Степень защиты IP20

Масса не более 0,04 кг

Сечение присоединяемых проводов – от 0,75 до 2,5  мм2

Указания по монтажу

Монтаж и демонтаж вилки должен производиться только специалистом, имеющим право на проведение электромонтажных работ. Вилка должна использоваться только при замене неисправной вилки аналогичного типа или при производстве электроприборов. Вот так вот. Это я из инструкции выписал, на самом деле я этим занимался самостоятельно уже наверно в третьем или четвертом классе. Поэтому продолжим.

Замена штепсельной вилки с заземлением

1.Обесточить электроприбор. Возможно имели в виду, что разбирать вилку самостоятельно, вставленную в розетку, крайне неудобно.

2.Демонтировать неисправную вилку. При этом очень важно посмотреть на следы действия электрического тока и проанализировать полученные результаты. В большинстве своем вилку меняют по причине разогрева корпуса вилки и как результат, потеря внешнего вида и механических свойств. Также часто обламываются провода в месте входа в цельнопластиковую вилку, конечно, следует поставить на ее место разборную.

3.С помощью отвертки вывернуть винт и разобрать вилку для замены.

4.Разрезать изоляции провода и зачистить провода примерно на 2,5 см

5.Загнуть концы проводов в колечки и пропаять припоем.

6.Присоединить провода , закрепив их зачищенные от изоляции концы в контактных зажимах. Необходимо помнить, что желтый провод, с зеленой полосой нужно обязательно подсоединить к пластине заземления.

7.Закрепить шнур с помощью зажима.

Контакты штепсельной вилки с заземлением

8.Собрать вилку, проверить работу электроприбора.

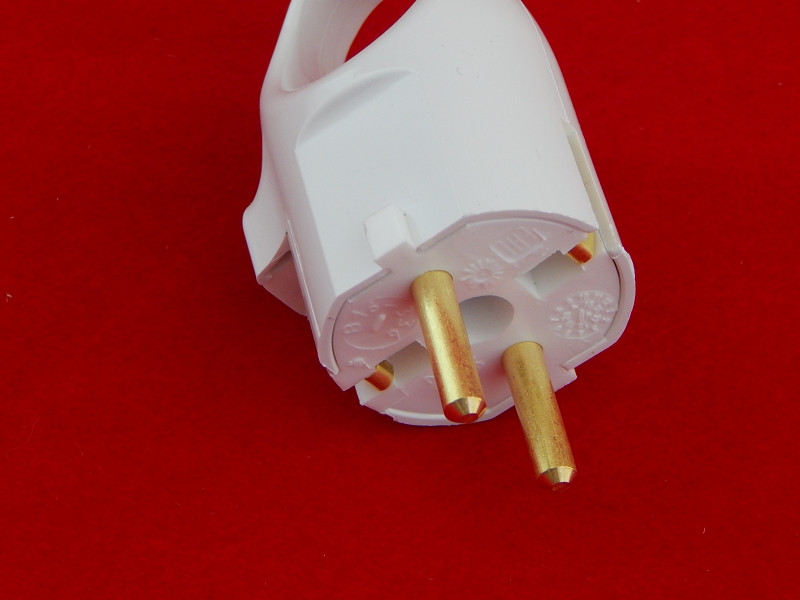

Это получилась вилка штепсельная с заземляющим контактом.

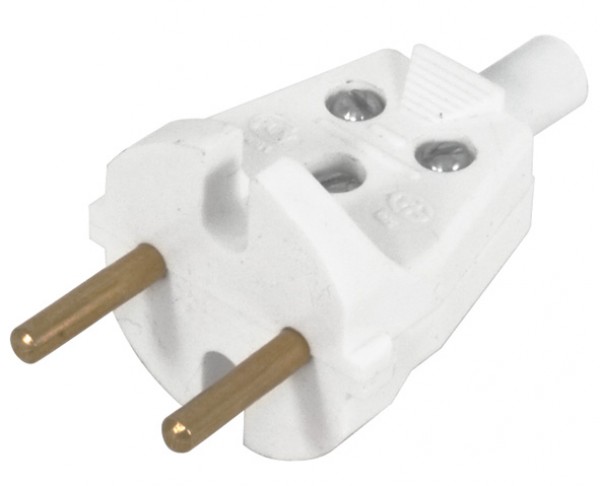

Теперь хочу предложить рассмотреть обычную штепсельную вилку

Из чего состоит штепсельная вилка

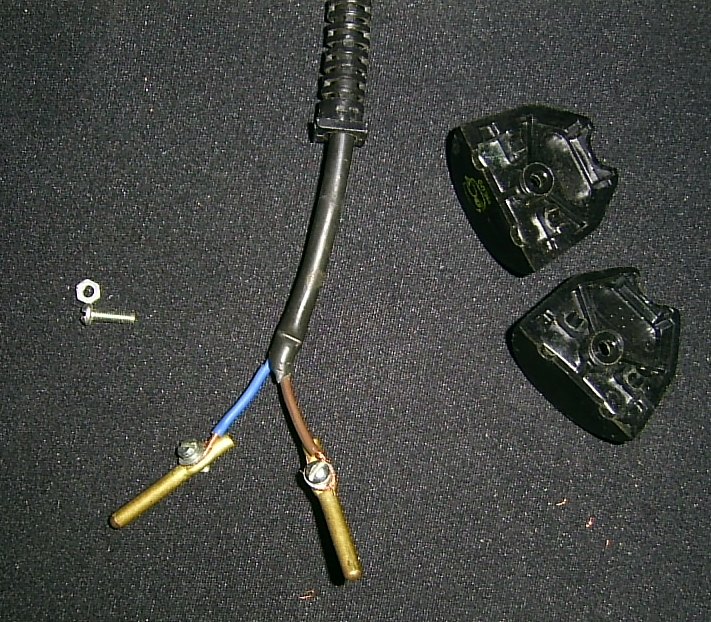

Как видно на фото корпус штепсельной вилки состоит из двух половинок, причем их внутренняя часть  организована по разному. В правой половине есть посадочные гнезда для латунных контактов. которые имеют на концах небольшие штырьки. Для закрепления провода есть стяжная перемычка с отверстиями и нарезанной резьбой. такой же формы есть еще пластина из изоляционного материала, которая подкладывается между проводом и металлической перемычкой. Латунные штырьки имеют также отверстия с резьбой, в которые вворачиваются винты для фиксации проводов. При сборке вилки и стягивании половинок винтом латунные штырьки должны принять параллельное расположение и зафиксироваться в посадочных гнездах.

Замена штепсельной вилки

Для замены вилки необходимо зачистить концы провода, сделать их в виде колечков и облудить припоем

Затем закрепить их на латунных контактах, причем на противоположной стороне от штырьков

Анекдот про вилку

Вилка Штепсельная приходит в ЗАГС и говорит: “Хочу написать заявление”. Ее регистраторша спрашивает: “Замуж собрались?” Нет – отвечает Вилка Штепсельная – хочу прозвище поменять. ” Тогда проще замуж выйти и фамилию поменяете” — советует регистраторша. “Может мне еще и сексуальную ориентацию поменять, чтобы Вилком стать!” – возмутилась Вилка.

Затем вставляем штырьки в гнезда корпуса вилки и подкладываем изолирующую перемычку

Затем притягиаем провода металлической перемычкой

Затем привинчиваем вторую половину корпуса вилки и получаем готовую вилку, самостоятельно сделанную своими руками

Еще один вариант сборки штепсельной вилки с заземляющим контактом можно посмотреть в статье: Как сделать удлинитель электросети.

Прошу оставить свои комментарии по рассмотренному вопросу и поделиться в социальных сетях.

С уважением, Владимир.

Как собрать вилку с заземлением — MOREREMONTA

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

  1. Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца).
  2. Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.

Видео урок по замене:

Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.

Как заменить старую электровилку?

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно.

Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

В продаже представлены бытовые разъемы, электрические штепсельные вилки, гнезда разных моделей. Типы – обычные, с заземлением, кольцом, тройником, разным набором гнезд. Внутренние механизмы помещаются в корпуса из высокотехнологичного специального пластиката, резины. Подробнее о том, зачем нужна вилка с заземлением, и как она применяется – далее.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.
Евровилка с заземлением должна отвечать таким требованиям:

  • иметь надежный контакт;
  • идти с качественной электроизоляцией;
  • иметь правильную поляризацию;
  • защищать от прикосновенией;
  • технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

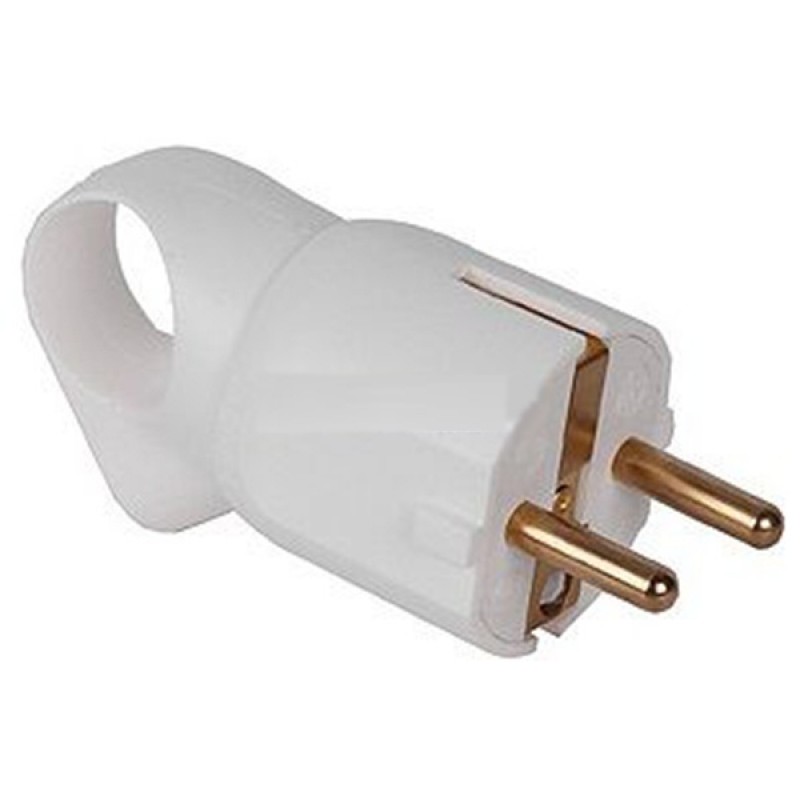

Электровилка с заземлением бывает двух типов:


Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен.
Другие параметры угловых вилок с заземлением:

  • штыревые контакты – 2 или 3;
  • форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

  1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
  2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
  3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

  • 110-127 В и 60 герц – США;
  • 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Стандарты разъема А

Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую. Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.

B категория

Мощные устройства для бытового применения с потребление тока 15 ампер. Другое название – Class I. Есть заземляющий контакт, В разъемы применяются намного чаще, чем А.

Класс C

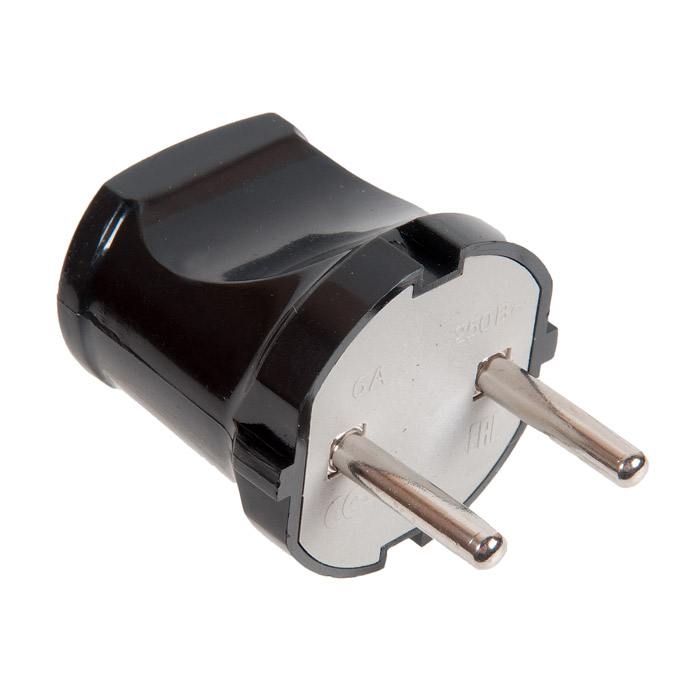

Другое название — советская, поскольку данные устройства повсеместно применяли в СССР.

Вилка с заземлением евро типа в разъем С не войдет, классификатор – CEE 7 / 16.

Отечественные устройства

Вилка, производимая в России, должна отвечать стандартам ГОСТ 7396. Технические параметры наносятся на корпус – это напряжение, частота, ток. Группы устройств данной категории:

  • CEE 7 / 16 либо C 5 с контактами 4 мм, изолированными от корпуса, рассчитанными на предельные значения тока 6 Ампер;
  • CEE 7 / 17 – тут вилка относится к C 6 классу, имеет утолщенные штырьки, предельный ток 10 Ампер.

Старые вилки C1 — b комплектуются штырьками 6 мм в толщину, заземления не имеют.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно.
Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.

Инструменты

Чтобы подключить вилку с заземлением евро, возьмите:

Вспомогательные аксессуары обычно не требуются.
Порядок действий: стандартная схема
Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

  1. Берите кабель – например, круглый 3*1. 5 мм.
  2. Раскручивайте корпус – сбоку либо снизу.
  3. Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).
  4. Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).
  5. Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
  6. Контакты протяните, чтобы проводки сидели плотно.
  7. Уложите части, соберите корпус, закрутите крепежный винт.

Проверьте качество сборки.
Как подключить провод к вилке с заземлением видео смотрите ниже:

Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

  1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
  2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
  3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
  4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
  5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
  6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

  1. Срезайте вышедшую из строя старую электровилку.
  2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
  3. Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
  4. Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
  5. Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

Подключение вилки 380 вольт

Чтобы подключить к сети электрооборудование, для работы которого требуется трехфазное напряжение 380 вольт, необходима соответствующая вилка.

Довольно часто, большая часть промышленного оборудования, а также трехфазных электроприборов, используемых в быту, поставляется без электрической вилки, лишь с питающим кабелем. Чтобы обеспечить возможность простого отключения прибора от сети когда это потребуется, без вмешательства квалифицированного электрика, используются трехфазные розетки с соответствующими вилками – штекерами.

В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт – ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В, сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.

ABB 416-p6 – это переносная трехфазная кабельная вилка, со степенью защиты IР44, рассчитанная на ток в 16А, имеющая следующие контакты – 3Р+N+E (три фазы, рабочий ноль и защитный ноль – заземление).

В качестве примера, устанавливать эту трехфазную вилку будем на профессиональную стационарную мойку высокого давления – Portotecnica ML CMP 2860 T.


В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э

Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.

ПОДКЛЮЧЕНИЕ ТРЕХФАЗНОЙ ВИЛКИ НА 380В

Установку начнем с разбора силового штекера ABB на составные части. Для этого не требуется откручивать никаких дополнительных болтов или шурупов, достаточно просто повернуть против часовой стрелки верхнюю, красную часть вилки.
Всего вилка на 380 вольт состоит из трех основных компонентов:

– Механизма

– Защитного корпуса

– Кабельного зажима, предназначенного для герметичного ввода питающего кабеля в вилку.

Кабельный зажим и защитный корпус трехфазной вилки АББ, необходимо надеть на питающий кабель аппарата, как показано на изображении ниже. Надевать следует в обратном порядке, а именно, сперва кабельный зажим, а затем защитный корпус.

СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом

Не путайте со схемой подключения проводов к клеммам трехфазной вилки.  Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.

Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.



После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.

При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.

На этом установка и подключение вилки на 380 вольт заверщена, если у вас остались какие-то ворпосы или предложенияя по статье, не стесняйтесь, пишите их в комментариях к статье, постараюсь ответить всем.

После окончания монтажа, можно включать вилку в силовую трехфазную розетку и пользоваться электрооборудованием.

Как поменять вилку на стиральной машине

Если возникает необходимость поменять вилку на проводе стиральной машины автомат, то необязательно спешить в сервисную службу. Справится с демонтажем и последующим монтажом сможет практически любой, главное, строго следовать заданной инструкции. Порядок предпринимаемых действий отличается для евровилок и стандартных штекеров, поэтому предлагаем ознакомиться с каждым алгоритмом вплоть до контрольной проверки сетевого шнура.

Ремонт евровилки на машинке

Прежде чем вскрывать и приступать к замене вилки, необходимо убедиться в ее повреждении. Для этого вытаскиваем штекер из розетки и внимательно осматриваем корпус и провода. Если есть следы нагара, оплавления или присутствует запах гари, то без ремонта не обойтись. Готовим ножик, отвертки, плоскогубцы и приступаем к делу:

Рекомендуется сначала выявить причину, почему сгорела вилка, чтобы ситуация не повторилась вновь.

  1. Срезаем старую евровилку.
  2. Снимаем со шнура верхний изоляционный слой примерно на 4-5 см.
  3. Зачищаем каждый провод на 1,5-2 см.
  4. Скручиваем жилы и обрезаем, оставляя не менее 1 см оголенного провода.
  5. С помощью плоскогубцев подгибаем концы проволоки.
  6. Осматриваем провода. Стандартный сетевой шнур состоит из 3 контактов: синий или голубой – это ноль, желто-зеленым обозначается заземление, а черным, розовым или коричневым – фаза.
  7. Подсоединяем провода к новому корпусу, подключив «землю» к центральному контакту, а фазу и ноль к двум другим (их расположение особой роли не играет).

Далее зажимаем шнур пластмассовой перемычкой, которая надежно его зафиксирует на заданном посадочном месте. После еще раз проверяем все зажимы и собираем корпус штекера. Финишным этапом станет закручивание основного винта.

Чиним обычную старую вилку

Практически все современные стиральные машинки имеют евровилки. Но при желании, европейскую можно заменить на обычную старую вилку советского образца. Такой же вариант предстоит, если в жилом помещении не предусмотрена линия заземления. Основной порядок действий будет аналогичным предыдущему, но есть несколько нюансов. Инструкция следующая:

  • срезаем испорченный штекер и разбираем его корпус;
  • снимаем верхний слой изоляции на 5 см;
  • зачищаем концы проводников минимум на 1,5-2 см, отрезов лишнее ножиком;
  • сгибаем каждую жилу в кольцо;
  • подключаем фазу и ноль к контактам, не обращая внимание на их полярность. Если в шнуре есть и заземление, то его необходимо срезать – в советских розетках нет посадки для «земли».

Внимательно подбирайте новую вилку, так как она должна выдерживать номинальное и максимальное напряжение сети и стиральной машинки.

Остается только проверить надежность фиксации, зажать корпус и закрутить центральный винт. После включения в сеть рекомендуется несколько минут понаблюдать. Если плавится вилка, чувствуется запах гари или идет дым – необходимо обесточить электропроводку и выяснять причину неполадок.

Если перебит сетевой шнур

Чаще всего перегоревшая или оплавленная вилка – только результат произошедшего короткого замыкания, а источник проблемы кроется в совершенно другом. Например, в перебитом сетевом шнуре. Страдает питающий кабель после передавливания тяжелым предметом или внешнего повреждения зацепкой за острый гвоздь или угол. Поэтому не спешим разбирать переходник, а внимательно осматриваем поверхность провода на наличие трещин, сгибов или следов гари.

Порой беглого внешнего осмотра не достаточно для выявления внутренних повреждений, так как слой изоляции скрывает разрыв одного из проводников на две части.

Самый простой способ проверить целостность шнура – воспользоваться мультиметром. Необходимо только найти тестер, перевести его в режим «Зуммер» и прозвонить кабель. Если прибор зафиксирует утечку тока, раздастся пронзительный писк.

Если необходимо протестировать цепочку длиной более двух метров, то следует подготовить дополнительный провод и включить его в общую схему. Когда запасного проводника нет, есть другой вариант – скрутить фазу и ноль на одном из концов проводки. Далее подсоединяем щупы мультиметра к ближайшим контактам. Данный вариант по сравнению с первым имеет несколько преимуществ:

  • можно за один раз проверить на утечку две жилы, соединенные последовательно в единую цепь;
  • нет необходимости искать соразмерный проводник и наращивать схему.

Если мультиметра под рукой нет, то убедиться в целостности проводника можно с помощью особого самодельного универсального прибора. Для его изготовления понадобится электролампочка Ильича на 3,5 Вольта, питающая батарейка (желательно квадратная с мощностью в 4,5 Вольта), две соединительной жилы и захватывающий коннектор. Соединяем все элементы в следующей последовательности:

  • к «плюсу» батарейки подключаем лампочку;
  • к «минусу» батарейки подсоединяем гибкий проводник с зажимом-крокодилом.

При работе с высоким напряжением помним о технике безопасности, особенно если есть риск утечки тока.

Лучше сначала протестировать получившийся прибор на уже знакомом и работающем участке сети. Достаточно зацепить зажим в любом месте, и если цепь собрана правильно и ток поступает в провод, то лампочка загорится. При отсутствии свечения делаем логичный вывод, что имеется утечка или обрыв жилы.

Если есть сомнения в целостности шнура с вилкой или присутствуют явные следы оплавления и горения, необходимо срочно принимать меры. Зная, что делать в первую очередь и как произвести ремонт, можно обезопасить свою жизнь, здоровье и имущество.


  • Поделитесь своим мнением — оставьте комментарий

Как собрать удлинитель с заземлением

Опубликовано 11. 06.2015 | Полезно знать

Поделиться статьей: Часто для работы на улице, в доме или в гараже возникает необходимость использовать временную розетку. В таких случаях пригодится иметь на вооружении удлинитель с длинным кабелем, который при необходимости можно размотать и подключить в стационарную розетку. Собрать удлинитель с заземлением самостоятельно экономически выгодней, чем купить в магазине. К тому же можно самостоятельно подбирать длину кабеля и выбрать конфигурацию всех элементов на своё усмотрение. Сделать такое приспособление сможет каждый, придерживаясь базовых рекомендаций и советов. Поскольку для электрической защиты бытовых приборов просто необходимо заземление, рекомендуем собирать переноску с трёхжильным кабелем.

Материалы и инструменты для сборки удлинителя

Медный кабель, часть которых осталось у Вас после замены электропроводки в квартире. Марку кабеля нужно выбирать исходя из предполагаемых нагрузок, которым будет подвергаться переноска. Чем больше толщина сечения – тем выше нагрузку сможет выдержать кабель. Например, цифры в маркировке ПВС 3*1.5, указывают, что это трёхжильный кабель с поперечным сечением 1.5 мм2. Такое сечение способно выдержать нагрузку до 3,5 кВт.

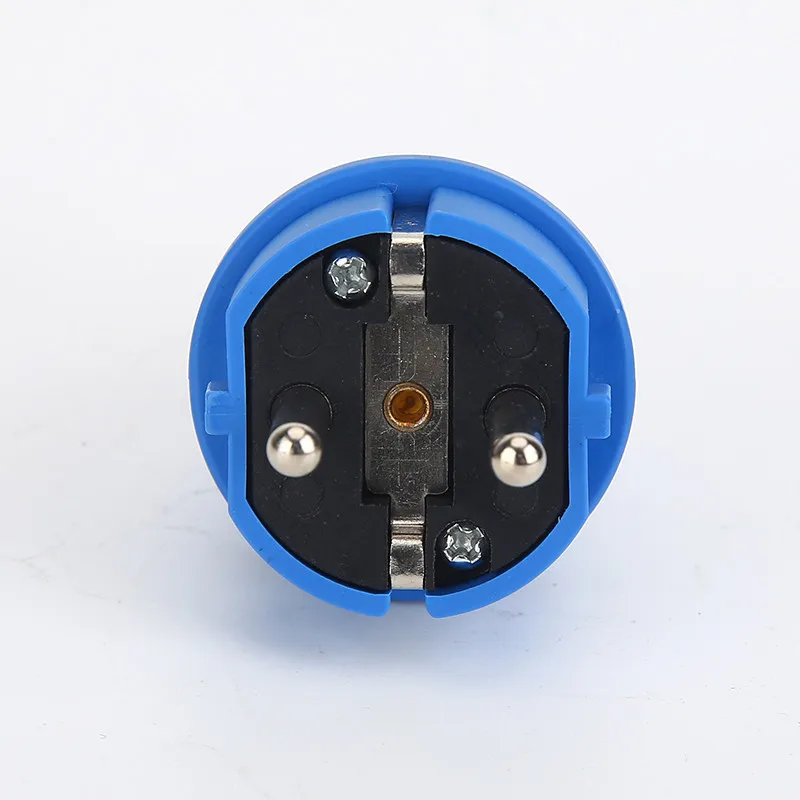

  1. Разборная вилка. Выбирая этот элемент, особое внимание стоит уделить значению максимального тока.
  2. Показатель 16 ампер соответствует сечению 1.5 мм2. Конструкция должна иметь заземляющий контакт.
  3. Блок розеток. Выбирать количество розеток стоит исходя из потребностей.
  4. Инструменты: отвёртка, нож, плоскогубцы.

Пошаговая инструкция сборки

  1. Снимаем общий слой проводки на 5-7см, а затем зачищаем каждый из трёх проводков отдельно примерно на 1см каждый.
  2. Разбираем вилку. В центре имеется болтик, выкрутив который можно разобрать вилку на составляющие. Отдельно нужно отпустить крепления хомута. Зачищенные концы проводков с одноцветной изоляцией подключаем к крайним двум контактам. При этом порядок не важен. Поскольку ток переменный, то ноль и фаза чередуется. Главное, что нужно учесть при монтаже трёхжильного кабеля – двуцветный провод заземления. Он монтируется на соответствующий контакт для заземления. Все крепления нужно подтянуть и уложить аккуратно в корпус. Провод зажимается указанным выше хомутом для фиксации. Вилку можно  собрать обратно.
  3. Разбираем блок розеток. Учитывая порядок установки контактов на вилке, подключаем проводки на своё место. Кабель, по аналогии с вилкой, укладываем и фиксируем в корпусе.
На этом удлинитель готов. При правильной эксплуатации и соблюдении указанной нагрузки такое простое приспособление способно служить очень долго. В случае какой-то неисправности, он очень легко, а главное дешево ремонтируется.

Метки:

Заменить вилку питания в г. Москва недорого

Цена договорная

Заменить вилку питания (см. фото). Более детально обсудим с потенциальным исполнителем. В предложениях указывайте цену за работу. Жду Ваших предложений!

Когда: , 22:59

Адрес: г. Москва

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

  • Цена договорная

    Прожог дивана

    Прожог обивки дивана, и подушки от него. Надеюсь на заплатку

    Татьяна С. Рождественская улица, 21к5, Москва

  • Цена договорная

    Поменять ванну, унитаз

    Поменять ванну, унитаз и сливные трубы до стояка,установка обратных клапанов в ванной и на кухне.

    Вахтанг В. Истра

  • Цена договорная

    Малярные работы

    Сделать малярные работы на лестничном марше. Объект находится в ЮЗАО гор.Москва Объёмы работ во вложении.

    Александр К. улица Дмитрия Ульянова.

  • 2 200 руб

    Обрезать кафельную плитку по размерам

    Обрезать по размерам, 6 штук одна 90 градусов.

    Рафаэль подъезд 2, проезд Шокальского, 28, Москва, Россия

  • Цена договорная

    Замена ручки входной двери

    Демонтировать старую дверную ручку и установить новую. Саму ручку тоже нужно будет купить. Перед этим согласовать внешний вид. Бюджет на установку до 3000 + стоимость ручки. Срок — до четверга, время с…

    Екатерина П. Садовая-Черногрязская улица, 13/3с1, Москва

Как подключить розетку с заземлением

Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления. Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

Содержание

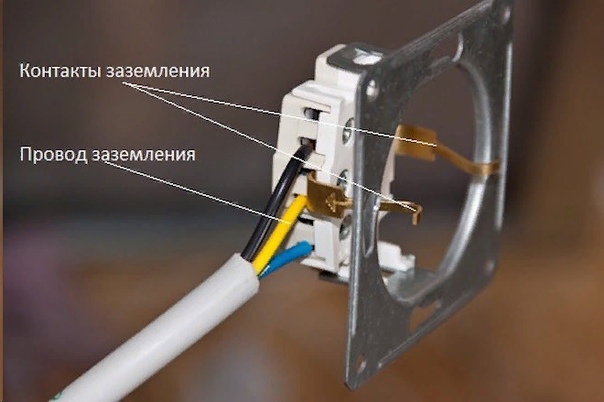

Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских  розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа. Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

[include id=»1″ title=»Реклама в тексте»]

В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом. Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.

Отличие простой розетки от розетки с заземлением

У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

Два варианта проводки заземления к розетке ↑

  • Проводка шины из квартиры к заземленному распределительному щитку, имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.
  • Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу. Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.

Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения. С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

Общее расположение фазы и ноля ↑

Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

Надежный способ подключения проводов ↑

Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

  • отличное крепление;
  • наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

Выбор места для монтажа розетки ↑

Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.

Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

Монтаж встраиваемой розетки с заземлением ↑

Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

  • В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
  • Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
  • Перед установкой подрозетника его положение определяется уровнем.

Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

  • Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
  • Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

[include id=»2″ title=»Реклама в тексте»]

Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.

Концы кабеля нужно подготовить перед выполнением подключения

  • Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
  • Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. Двойные розетки подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание, которое может вызвать повреждение электропроводки.

Фаза и ноль должны подключаться к разным токоведущим пластинам

  • Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

  • Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

Установка розетки открытой проводки ↑

У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

Проверка работы заземления в розетке ↑

Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения. Данное исследование проводят индикаторной отверткой. Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

Схема правильного подключения приборов с заземлением

Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.

Инструменты электрика для проверки и монтажа электрических приборов

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

Как заменить двухконтактную розетку на три за 6 простых шагов

Можно ли установить трехконтактную розетку без заземляющих проводов?

Старомодные двухконтактные розетки, также известные как розетки, подключенные к двухпроводным кабелям, не имеют заземляющих проводов, которые защищают людей и электрические устройства в случае неисправности. Тем не менее, можно дооснастить новую трехконтактную розетку или розетку GFCI в той же розетке без каких-либо изменений проводки, если сама коробка заземлена.

К счастью, металлические коробки, прикрепленные к бронированному или BX, кабелю — типу проводки, обычно встречающемуся в старых домах — обычно заземлены; гибкая металлическая оболочка кабеля служит той же цели, что и специальный провод заземления.

Как заменить розетки с двумя контактами на три:

Выполните следующие действия, чтобы узнать, как заземлить розетку.

Шаг 1: Проверить заземление
  • Вставьте один контакт тестера цепей в горячий паз розетки (более короткий), а другой прикоснитесь к винту, которым крепится крышка.
  • Тестер должен загореться. Если это не так, коробка не заземлена. Вы можете установить GFCI (см. Совет Pro2Pro) или вызвать электрика для ремонта проводки.

Шаг 2: Снимите старую розетку
  • Выключите питание на панели выключателя или блоке предохранителей.
  • Выкрутите старую розетку из коробки и отсоедините провода.

Шаг 3. Подключите новую розетку
  • Подсоедините черный (горячий) провод к латунной клемме, а белый (нейтральный) провод к серебряной. На GFCI используйте клеммы в соответствии с меткой «линия» на задней стороне розетки. (Если ваша коробка не заземлена, перейдите к шагу 6.)

Шаг 4: Затяните винт заземления
  • Этот зеленый винт, продаваемый в хозяйственных магазинах, вставляется в резьбовое отверстие в задней части коробки.
  • Прикрепите один конец 8-дюймового зеленого заземляющего провода или гибкого провода (также доступного в хозяйственных магазинах) к винту и затяните его.

Шаг 5: Заземлите розетку
  • Прикрепите другой конец 8-дюймового заземляющего провода к зеленой клемме заземления трехконтактной розетки или розетки GFCI.
  • Вставьте новую розетку в коробку.

Шаг 6: Включите питание
  • Используйте тестер цепей, чтобы убедиться, что цепь работает.

Используйте удлинительный шнур для подключения заземленного разъема

Как подключить заземленный конец вилки для удлинительных шнуров

В компании Color Cord мы даем людям возможность осветить свое пространство и выразить свое чувство стиля уникальными и новаторскими способами. Помогаем ли мы вам с покупкой предметов первой необходимости или обучаем подключать новый шнур к светильнику, наша команда будет с вами от начала до конца.

Посмотрите видео ниже, и мы продемонстрируем, как подключить съемный заземленный конец вилки удлинителя. Эти концы удлинительного шнура состоят из двух частей, которые легко проходят через корпус и проводников с винтовыми клеммами.

Наши заглушки просты в использовании! Просто следуйте приведенным ниже инструкциям и посмотрите видео, чтобы добиться наилучших результатов. Как всегда, если у вас есть вопросы, мы всегда готовы помочь. Просто позвоните по телефону 1.800.409.1070 или отправьте нам электронное письмо.

Инструменты, необходимые для подключения заземленных концов удлинительного шнура

  • Лезвие
  • Отвертка
  • Изолента
  • Инструмент для зачистки проводов (опция)
  • Конец удлинителя

Детали вилки с 3 штырями

  • Трехконтактная вилка, которая подключается непосредственно к электрической розетке
  • Зажим для троса
  • Провод электропровод, покрытый тканью

Руководство по подключению заземленных концов удлинительного шнура

  1. Удалите винт с верхней части заглушки с помощью отвертки и потяните за штыри, чтобы высвободить заглушку из корпуса.
  2. Ослабьте установочный винт на рукоятке шнура ствола и загляните внутрь, чтобы убедиться, что пластиковый винт не закрывает какую-либо часть отверстия.
  3. Вставьте один конец проволоки в верхнее отверстие ручки для шнура так, чтобы конец с резьбой был обращен к шнуру. Обмотка шнура лентой упрощает вставку.
  4. Вставьте тот же конец шнура в отверстие корпуса вилки и намотайте 1 дюйм изоленты на провод на расстоянии 1 ¼ дюйма от кончика ткани.
  5. Зачистите корпус из ПВХ по средней части ленты, чтобы обнажить три проводящих провода.Убедитесь, что ни один из проводов не обрезан и не оголяет внутренние медные жилы.
  6. Зачистите концы каждого провода, чтобы оголить около ¼ дюйма медного провода, скрутите их вместе и согните.
  7. Найдите положительный (латунный), отрицательный (серебристый) и заземляющий (зеленый) клеммы на задней части вилки и ослабьте 3 винта, чтобы открыть их.
  8. Намотайте медные провода на каждый соответствующий винт клеммы: черный провод на латунную клемму, белый провод на серебряную клемму и зеленый провод на зеленую клемму.
  9. Заправьте медный провод в клемму и закройте головкой винта. Затяните винты и закрепите провода на месте.
  10. Потяните за провода, чтобы они не выскочили из клемм, и потяните за корпус вилки, чтобы совместить отверстие для винта на крышке с отверстием на вилке.
  11. Затяните винт заглушки, чтобы закрепить колпачок, и поднесите зажим кабеля к заглушке, чтобы вставить концы с резьбой в отверстие колпачка.
  12. Поверните ручку шнура, а затем установочный винт, пока они не будут надежно закреплены.

Магазинные заземленные удлинители и др.

В Color Cord Company мы гордимся всеми ресурсами и продуктами, которые мы предоставляем декораторам, дизайнерам интерьеров, подрядчикам, архитекторам и творческим домашним мастерам во всем мире. Мы всегда думаем о новых и интересных способах переосмысления домов с наилучшим возможным освещением, и для этого нужно иметь лучший выбор деталей и аксессуаров, которые помогут вам создать индивидуальные светильники вашей мечты.

Есть вопросы по этому руководству по использованию заземленных удлинителей? Отправьте нам сообщение онлайн или позвоните нам сегодня по телефону 1. 800.409.1070.

Подключение к электрической розетке

Электрическая розетка или розетка — это обычное электрическое устройство в любом доме. Он предназначен для подключения электрической розетки к лампам и другим приборам. В домашних системах электропроводки розетки обычно представляют собой стандартные модели на 120 вольт или специальные модели на 240 вольт, например, для оконных кондиционеров и другой крупной бытовой техники. Стандартные 120-вольтовые розетки обычно рассчитаны на установку трехконтактной заземленной вилки с контактами разного размера.В закругленное отверстие вставляется заземляющий нож вилки, в узкий паз — горячий нож, а в длинный паз — нейтральный нож.

Есть два типа розеток на 120 В: 15 А и 20 А. У них похожий внешний вид, но если вы присмотритесь, вы увидите, что розетки на 20 ампер имеют боковой Т-образный слот, предназначенный для подключения определенных вилок на устройствах, потребляющих более высокую силу тока. Важно установить розетку правильного типа в соответствии с номинальной силой тока цепи. Наиболее важно то, что в то время как розетки на 15 ампер могут быть установлены в цепях на 20 ампер, розетки на 20 ампер не могут быть установлены в цепях на 15 ампер.

В старых домах, где может отсутствовать провод заземления цепи, оригинальные розетки могут быть только двухслотовыми, без гнезда для заземления. При обновлении этих розеток рекомендуется использовать розетку GFCI, которая повышает безопасность розетки в ситуации, когда нет заземляющего провода.

Запуск на панели обслуживания

Перед тем, как вы начнете устанавливать розетку, очень важно сначала найти автоматический выключатель ответвления или предохранитель на вашей электрической панели обслуживания, который питает розетку, с которой вы будете работать.Затем вы должны отключить питание схемы и проверить провода на наличие напряжения, прежде чем прикасаться к ним. Выключаемый автоматический выключатель (или удаляемый предохранитель) будет рассчитан на соответствующую номинальную силу тока цепи. Маркировка на автоматическом выключателе или предохранителе подскажет, какая это цепь — 15 А или 20 А, и, следовательно, следует ли устанавливать розетку 120 В на 15 А или 20 А. (Для цепей на 15 ампер требуется использование проводов калибра 14, в то время как для схем на 20 ампер требуются жилы калибра 12.)

Никогда не устанавливайте розетку на 20 ампер в 15-амперную цепь. Это может создать серьезную опасность возгорания.

Leviton, 15 А, 125-В, двухполюсная, трехпроводная, заземляющая

, 15 А, заземляющая вилка и разъем

Кат. № 3W101 — Вилка (Nema 5-15P)

Кат. № 3W102 — Разъем (Nema 5-15R)

PK-93767-10-02-1A

УСТАНОВКА

АНГЛИЙСКИЙ

ПРЕДУПРЕЖДЕНИЯ И ПРЕДУПРЕЖДЕНИЯ:

•   ВО ИЗБЕЖАНИЕ ПОЖАРА, ПОРАЖЕНИЯ ИЛИ СМЕРТИ; ОТКЛЮЧИТЕ ПИТАНИЕ У ВЫКЛЮЧАТЕЛЯ ИЛИ ПРЕДОХРАНИТЕЛЯ И ПРОВЕРЬТЕ

, ЧТО ПИТАНИЕ ОТКЛЮЧЕНО, ПЕРЕД ПОДКЛЮЧЕНИЕМ ИЛИ ОБСЛУЖИВАНИЕМ!

•  Для установки и / или использования в соответствии с электротехническими нормами и правилами.

•  Если… Вы не уверены в какой-либо части этих инструкций, проконсультируйтесь с электриком.

•  Используйтеэтоустройство ТОЛЬКО С МЕДНОЙ ИЛИ МЕДНОЙ ПРОВОЛОКОЙ.

ПРИМЕЧАНИЕ: Обратитесь к таблицам NEC (в США), статья 400, чтобы узнать о правильном типе и размере провода для вашего приложения и нагрузки.

ДЛЯ УСТАНОВКИ

1. Открутить монтажный винт и открыть устройство.

2. Полосовой шнур куртка11 / 2 дюйма «(3,8см) максдля вилкии13 / 4» (4,4см) длясоединителя. Полосовая изоляция для обнажения 3/4 дюйма

голой меди на конце каждого проводника на полосковом манометре на устройстве.Отрезныекордллерыеслилибокрученые

проводника дообмоткиконтактныхвинтов.НЕ ОЛОВЯТЬ ПРОВОДНИКИ.

3. Подсоедините провода к схемам подключения следующим образом: БЕЛЫЙ провод к СЕРЕБРЯНОМ винту. ЧЕРНЫЙ проводник к винту ЛАТУНЬ

. Заземляющий провод к зеленому винту.

4. Оберните проволоку по часовой стрелке, оборачиваясь на 3/4, концевые винты. Затяните винты минимум на 9 дюймов на фунт.

5.

Близкая «сторона» устройства без «винта», «делающий» надежный «шнур посажен в» проводном «канале и все три изолированные» провода «

являются «Расположен вокруг» винта.Закройте другую сторонуустройства и затяните монтажный винт до 8-10дюймов-фунтов

крутящего момента.

6. «Восстановите» питание автоматического выключателя или предохранителя. УСТАНОВКА ЗАВЕРШЕНА.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Круглый шнурAWG: SJ16 / 3   Круглый кабельДиапазон: от 0,325 дюйма до 0,360 дюйма

Plug / Fiche / Clavija

Монтажный винт

Vis d’assemblage

Tornillo de Ensambl

Латунный винт

Vis argent

Tornillo Latón

Зеленый винт

Vis vert

Tornillo Verde

Wire Channel

Gou0005

Серебряный винт

Borne laiton

Tornillo Plateado

Разъем / Connecteur / Conector

Серебряный винт

Vis laiton

Tornillo Plateado

Монтажный винт

Vis d’assemblage 9000

000500050005 Винт

Vis argent

Tornillo Latón

Wire Channel

Goulotte pas-fils

Canal de Cableado

Зеленый винт

Vis vert

Tornillo Verde

Измеритель полос для штекера / габаритных вытяжных отверстий

Medida de pelado para la Clavija

3/4 po (1,9 см)

1 1 / 2 дюйма (3. 8 см) / 1 1/2 po (3,8 см)

Куртка из корда

Gaine

Forro del Cordón

Белый / белый / Blanco

Зеленый / vert / Verde

Черный / нуар / негритянский

Полосовой датчик для соединителя / Gabaritdedénudagepourles

коннектора / Medida de pelado para el Conector

Белый / белый / Blanco

Зеленый / Vert / Verde

3/4 po (1,9 см)

Черный / нуар / черный

1 3/4 дюйма (4,4 см) / 1 3/4 дюйма (4,4 см)

Куртка из корда

Gaine

Forro del Cordón

Для обращения в службу технической поддержки : 1-800-824-3005 (У.Только SA) — www.leviton.com

ОГРАНИЧЕННАЯ 2 ГОДА ГАРАНТИИ И ИСКЛЮЧЕНИЯ

Leviton гарантирует первоначальному потребителю покупателю и не выгоду от других Что этот продукт во время продажи его Leviton свободен от дефектов в материалах

и ненормальном и надлежащем использовании. «В течение двух лет» с даты «покупки». Только «Левитон» обязан исправить такие «дефекты» путем ремонта или замены, «на

» если в течение этого двухлетнего периода продукт будет возвращен с предоплатой, с подтверждением даты покупки и описанием проблемы в компании Leviton Manufacturing Co. ,

Inc., Att: Quality Assurance Department, 201 North Service Road, Melville, New York 11747. «Настоящая гарантия» исключает »и не несет ответственности за« рабочие »

за« удаление ». этого »продукта» или «переустановки». «Данную гарантию» нельзя будет аннулировать, если «продукт» установлен неправильно или в ненадлежащей среде, «перегружен», «использован неправильно,« открыт »,« 

злоупотреблял, или изменен в любом, манере, илинеиспользуетсявнормальных условияхилинесоответствиис любыми этикетками или инструкциями .Нет никаких других или подразумеваемых гарантий

любого рода, включая коммерческую ценность и пригодность для конкретной цели, но, если требуется какая-либо  подразумеваемая гарантия  применимой

срок действия любой такой подразумеваемой гарантии, включая товарную пригодность и пригодность для конкретной цели, ограничен до двух лет. «Левитон» не несет ответственности за непредвиденные обстоятельства,

косвенные, особые или косвенные убытки, включая, помимо прочего, повреждение или невозможность использования любого оборудования, упущенные продажи или прибыль, задержку или невыполнение

данного гарантийного обязательства. «Средства правовой защиты», представленные здесь, являются «исключительными» средствами правовой защиты в соответствии с настоящей гарантией, «основаны ли» на »контракте,« судебном преследовании »или ином.

Правда о 2-3-контактном адаптере и безопасности розеток — разъемы переменного тока

Зачем вам заземлять адаптер на розетку? Моя розетка уже не заземлена? Что может случиться, если я не заземлю адаптер на розетку?

В 1969 году Underwrites Laboratories начала требовать 3-контактные вилки для обеспечения безопасности. Некоторые люди используют адаптеры NEMA 1-15R для подключения трехконтактных кабелей к старым двухконтактным розеткам.Эти адаптеры позволяют избежать затрат на привлечение дорогостоящего электрика для замены ваших розеток.

Почему я заземляю адаптер на розетку?

Заземление обеспечивает электричеством путь наименьшего сопротивления обратно к выключателю и выход к основному заземлению. В случае неисправности, если в вашем доме нет заземленных розеток, проще всего провести электричество через металл любого электронного или бытового прибора, который вы используете. Это опасно и может вызвать поражение электрическим током.

Как указывалось выше, до 1960-х годов в домах при строительстве или реконструкции были установлены двухконтактные незаземленные розетки. Наличие некоторых розеток старого образца является проблемой, потому что они не принимают вилки для вашего оборудования сейчас, когда требования к трехконтактным вилкам изменились. Самое главное, розетки не имеют заземляющего провода и не обеспечивают никакой безопасности. Трехконтактные розетки могут быть опасны, если они не заземлены. Если вы не уверены, что они заземлены должным образом, проверьте их на положительный результат.Опасность трехконтактной розетки заключается в том, что домовладелец заменил старые двухконтактные розетки на новые трехконтактные, не заземлив должным образом новую розетку.

Как узнать, заземлена ли ваша розетка?

К адаптерам

на 2-3 штыря прилагается небольшой металлический штырь заземления. Зубец представляет собой металлический кусок квадратной формы с кругом посередине. Этот штырь заземления прикреплен, поэтому вы можете подключить адаптер к источнику заземления. Все, что вам нужно сделать, это установить винт крышки розетки через отверстие в металлическом контакте заземления, и ваш адаптер заземлится.

Когда это не так? Если ваша розетка не заземлена, ваш адаптер не будет заземлен, даже если он установлен правильно. Вы можете приобрести инструмент, чтобы проверить электрические розетки и определить, заземлены они или нет.

Вот ссылка для покупки одного из этих типов инструментов на Amazon. Мы не продаем эти инструменты и у нас нет предпочтений, вам придется изучить инструменты, чтобы найти тот, который вы хотите купить.

Когда вы начинаете тестирование розеток, проверьте их на предмет трещин, поломок или повреждений и замените их.Если шнуры и вилки начинают висеть или выпадать из розетки, значит, их необходимо заменить. Если вы проверили свои розетки и обнаружили, что они не заземлены, мы рекомендуем вам обратиться к сертифицированному электрику, который поможет вам установить и сделать необходимые обновления. Один из вариантов, который у вас есть, — установить розетки GFCI, которые будут обнаруживать любые неисправности, такие как, например, вода, и избегать поражения электрическим током, отключая питание. GFCI отключит цепь при необходимости, избегая поражения электрическим током.

Что произойдет, если я не соблюдаю эту простую процедуру безопасности?

Помните, что если вы не использовали заземление должным образом на своем 2-3-контактном адаптере, это не обеспечит вам никакой безопасности и будет представлять опасность для вас и вашего дома при использовании.Штырь заземления должен быть подключен к электрическому заземлению, и без надлежащей системы заземления существует большая вероятность поражения электрическим током.

Вот еще несколько советов по безопасности, которым нужно следовать:

  • НИКОГДА не отрезайте заземляющий контакт или провод от вилки или адаптера.
  • Всегда отключайте электрические устройства, обогреватели, сушилки, кухонную плиту, блоки переменного тока и т. Д., Когда они не используются.
  • Не отключайте электрические устройства во время использования, это может вызвать поражение электрическим током, особенно в периоды пиковой мощности.

2-3-контактные переходники могут быть безопасными при правильном заземлении и использовании, однако они могут не обеспечивать наилучшего функционирования. Если у вас есть дом со всеми двухконтактными розетками, маловероятно, что вы будете перемещать адаптеры, удаляя и переустанавливая их, поскольку вам нужно подключать и отключать устройства. Отвинчивать и перемещать адаптер каждый раз, когда вам нужно перемещать его по дому, может раздражать. Другая проблема заключается в возможности использовать несколько выходов на одной пластине, поскольку адаптеры могут быть громоздкими и могут не позволить вам использовать несколько адаптеров должным образом или вообще на одной пластине.

НИКОГДА не удаляйте заземляющий штифт трехконтактной вилки, чтобы вставить ее в двухконтактную розетку, всегда меняйте розетку, чтобы она соответствовала вилке. Удаление заземляющего штыря из адаптера или использование незаземленных розеток может привести к возгоранию, поражению электрическим током или даже к худшему.

Эти же концепции применимы и к розетке вашей сушилки, и у нас есть решения, которые вам понадобятся. Например, чтобы создать трехконтактную розетку сушилки, которая соответствует вилке вашей сушилки, из существующей четырехконтактной розетки вы можете использовать компактный адаптер AD14301030 с заземляющим проводом.

Если вы ищете другие решения, свяжитесь с нами, и мы поможем вам с нашими БЕСПЛАТНЫМИ консультациями, убедившись, что вы заказываете правильный продукт в первый раз, и избегая хлопот с возвратом или обменом.

Следует ли мне заменить розетку с двумя контактами на трехконтактную? — Cool Today

Наш профессиональный ответ? Да. Если у вас есть более старый дом (построенный до 1962 года), в котором есть двухконтактные розетки, наиболее безопасным вариантом будет перемонтировать эти розетки на заземленную трехконтактную розетку .

Почему?

Потому что двухконтактные розетки являются «незаземленными», то есть в них нет дополнительного «заземляющего» провода, который защищает вас от возможных скачков напряжения. А без этой дополнительной защиты вы подвергаетесь более высокому риску:

  • Поражение электрическим током

  • Электрический пожар

  • Поврежденная электроника

Давайте подробнее рассмотрим в этих двух разных типах торговых точек.

Нужен профессионал, чтобы заменить двухконтактную розетку на трехконтактную? Просто свяжитесь с нами , и мы сразу же пришлем электрика.

Розетка с двумя и тремя контактами: в чем разница?

Основное различие между двухконтактной розеткой и трехконтактной розеткой состоит в том, что трехконтактная розетка имеет заземляющий провод, а двухконтактная розетка — нет.

Так что же такое «заземляющий провод»?

Ну, провод заземления — это, по сути, провод, который действует как ярлык и направляет любой выброс избыточного электричества, чтобы безопасно течь в землю.

Видите ли, каждая розетка имеет провод под напряжением и нейтраль. Ваш горячий провод подает электричество в розетку, а нейтральный провод отправляет электричество обратно на главную электрическую панель. Оба провода рассчитаны только на определенное количество вольт (обычно 120 вольт).

Но если эти провода получают больше электричества, чем они предназначены для работы (например, из-за подключения слишком большого количества приборов), они могут вызвать электрический шок, нагреться и вызвать пожар или повредить подключенные приборы.

Но когда есть заземляющий провод, дополнительное электричество проходит по этому проводу и вместо этого просто поглощается землей.

Два варианта модернизации двухконтактной розетки

Если в вашем доме несколько двухконтактных розеток, два варианта обновления включают:

  1. Добавление заземляющего провода для модернизации до трехконтактной розетки . Это самый безопасный вариант, требующий проложить заземляющий провод от главной электрической панели к конкретной розетке. Добавление заземляющего провода должно выполняться профессионалом, а каждую двухконтактную розетку нужно обновлять отдельно.

  2. Добавление прерывателя цепи замыкания на землю (GFCI). Это альтернативный вариант добавления провода заземления. Хотя цепь по-прежнему будет «незаземленной», GFCI будет контролировать поток электричества, проходящий через розетку, и отключать питание розетки, если напряжение когда-либо станет слишком высоким.

Выход прерывателя цепи замыкания на землю (GFCI)

Требуется обновить двухконтактную розетку? Спросите у электрика из Сарасоты

У вас старый дом и вам нужно обновить двухконтактную розетку? Просто свяжитесь с нами.

Мы пришлем электрика, который выполнит работу быстро и безопасно!

Ссылки по теме:

Безопасность двухконтактных электрических розеток

10 нояб. Безопасность двухконтактных электрических розеток

Отправлено в 15:42 в без категории Электрик OKC

Мы все заметили очевидную разницу между двухконтактной электрической розеткой и трехконтактной электрической розеткой. Но многие никогда не переставали задумываться о том, почему отличаются от и чем они отличаются для вашего дома. Ответа совсем немного.

Основное различие между двухконтактной электрической розеткой и трехконтактной электрической розеткой состоит в том, что трехконтактная розетка имеет заземляющий провод, а двухконтактная — нет.

Что такое заземляющий провод?

У каждой розетки есть горячий и нейтральный слот. Ваш горячий слот подает электричество в розетку, а нейтральный слот отправляет электричество обратно на главную электрическую панель.Однако оба провода рассчитаны только на определенное количество вольт (обычно 120 вольт). Заземляющий провод — это, по сути, страховочный провод, который направляет любые выбросы избыточного электричества на землю, чтобы защитить вашу электрическую работу от перегрева.

Заземляющий провод помогает горячим и нейтральным проводам в случае, если они получают больше электричества, чем они рассчитаны (например, из-за подключения слишком большого количества приборов). Без заземляющего провода они могут вызвать электрический шок, нагреваться и вызвать возгорание или повреждение подключенных к розеток приборов

Шнуры и удлинители с трехконтактными вилками обеспечивают заземление шнура и часто служат заземляющим путем для самого устройства. Вы можете заметить, что некоторые приборы и электроинструменты имеют только два шнура с вилкой. Обычно это происходит из-за того, что прибор спроектирован так, чтобы иметь надлежащую изоляцию (часто называемую «двойной изоляцией»). В новом оборудовании шнуры с двойной изоляцией предназначены для исключения вероятности поражения электрическим током от инструмента в случае его короткого замыкания. При этом, если прибор или инструмент старый, он может не иметь двойной изоляции, даже если у него есть двухконтактный шнур.

А как насчет адаптеров?

Популярным решением проблемы ограниченного пространства для подключаемых модулей является использование адаптера в розетке, но они не так безопасны, как вы думаете. Если вы используете трехконтактный адаптер поверх старой двухконтактной электрической розетки, он не заземлен и может привести к поражению электрическим током или вызвать скачок напряжения в вашей электрической работе. Некоторые из этих адаптеров оснащены небольшим металлическим язычком, который предназначен для ввинчивания в крышку розетки в качестве заземления, но вряд ли они работают должным образом, потому что пластиковая коробка мешает прохождению электричества.В конце концов, вам лучше преобразовать розетки на трехконтактные!

Теперь, если у вас есть трехконтактный адаптер поверх трехконтактной розетки, это нормально, если вы не подключаете слишком много вольт к розетке.

Сделай сам?

Если ваш дом был построен до 1962 года, велика вероятность, что у вас есть двухконтактные розетки. Вы можете изменить их на три контакта, чтобы заземлить их, но процесс немного сложен и включает в себя несколько этапов.Если вы пытаетесь сделать свои розетки своими руками, убедитесь, что вы знаете, как:

  1. Отключить питание розеток
  2. Используйте тестер цепей
  3. Отключить старую розетку
  4. Добавить удлинительные «косички»
  5. Измерьте силу тока (15 ампер = 14 манометров и т. Д.)
  6. Определить линейные клеммы
Более простой вариант

Даже после всего этого, если ваш дом заземлен, а некоторые из ваших розеток — нет, для проведения самых безопасных модификаций все же рекомендуется обученный лицензированный электрик.

Позвоните мистеру Спарки, чтобы договориться о встрече по замене вашей двухконтактной электрической розетки на трехконтактную сегодня.

Мистер Спарки Электрик OKC, штатный электрик Америки, обслуживает Оклахома-Сити, штат Оклахома, с группой сертифицированных электриков в Эдмонде, Среднем Западе, Нормане, Юконе и Дель-Сити. Помимо аварийного электрического ремонта, некоторые из услуг электрика, предоставляемые компанией, включают в себя: ремонт электрических розеток / выключателей, установку потолочного вентилятора, установку освещения, ремонт жилой электропроводки, установку ландшафтного освещения и проверку домашней электросети.Позвоните нам сегодня по телефону (405) 735-9303, чтобы записаться на прием!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
