Как заземлить стиральную машину если нет заземления

Автоматические стиральные машины являются неотъемлемой частью современного быта. Однако прикосновение к этому аппарату может ударить электрическим током и для защиты от электричества корпус аппарата необходимо соединять с контуром заземления и при отсутствии в розетке соответствующей клеммы важно знать, как заземлить стиральную машину.

Причины почему стиральная машина бьёт током

Есть две причины, почему стиральная машина бьется током. Это может указывать на наличие неисправности, но иногда это явление возникает в исправном аппарате:

• Повреждение изоляции. Происходит при выходе из строя ТЭНа, электродвигателя или других элементов. Для устранения проблемы чаще всего необходимо заменить неисправную деталь.
• Утечка воды. Внутри аппарата имеются детали, в которых присутствует вода. При нарушении герметичности влага может попасть на элементы электросхемы устройства, что приведёт к ухудшению изоляции. В некоторых ситуациях для нормализации ситуации может быть достаточно, отключить питание, устранить течь и высушить все детали.
• Фильтр высокочастотных помех. Для защиты электронной схемы от помех, нарушающих работу аппарата, некоторые производители устанавливают фильтр, состоящий из двух соединённых последовательно конденсаторов. Концы этого элемента подключаются к нулевому и фазному проводам, а средняя точка соединяется с корпусом машины. Ток, протекающий через него, недостаточен для срабатывания дифреле, но прикосновение к незаземлённому аппарату может быть достаточно неприятным.

Для защиты от этих проблем необходимо заземлять корпус стиральной машины. Это так же предписывает ПУЭ п.1.7.51 как основной способ защиты от электричества.

Защита стиральной машины от токов утечек

Защитить стиральную машину от появления на корпусе высокого напряжения можно только при помощи подключения его к контуру заземления. Эта операция выполняется по-разному в двух- и трёхпроводной схеме электропроводки.

В трехпроводной сети

Современные системы электроснабжения выполнены по схеме TN-S и TN-C-S. В этих системах электропроводка прокладывается трёхжильным кабелем, в котором третья жёлто-зелёная жила одним концом соединяется с корпусом оборудования или с заземляющей клеммой розетки, а второй конец подключается с общей шиной заземления РЕ.

Согласно ПУЭ п.1.7.145 этот проводник должен соединяться с контуром без разрывов, автоматов и других выключателей.

В двухпроводной сети

Несмотря на то, что трёхпроводная сеть является более безопасной, во многих зданиях продолжает использоваться старая двухпроводная электропроводка, проложенная ещё в советское время.

В период её прокладки электроснабжение жилых домов осуществлялось по трёхфазной четырёхпроводной схеме TN-C, в которой отсутствовал заземляющий провод.

В настоящее время ПУЭ п.п.1.7.3, 1.7.131-135 и рис.1.7.3 предусмотрен способ трансформирования этой системы в TN-C-S.

В этой схеме электроснабжения подходящий к зданию совмещённый нейтральный проводник PEN во вводном щитке подключается к контуру заземления и разделяется на два провода — заземление РЕ и нейтраль N.

Далее проводник РЕ может подводиться непосредственно к корпусу стиралки или использоваться для модернизации двухпроводной электропроводки и преобразования её в трёхпроводную.

Установка УЗО

При невозможности заземления стиральной машины в схеме электропитания аппарата необходимо подключить УЗО или дифференциальный автомат.

Работа этого устройства отличается в системах с заземлением и без него:

• в сети с заземлением отключение питания происходит сразу после повреждения изоляции и появлении тока утечки;
• в сети без заземления после повреждения изоляции на корпусе электроприбора появляется высокое напряжение, а ток утечки начинает протекать и дифреле срабатывает после прикосновения к аппарату человека.

Важно! Для большинства сетей уставка дифзащиты должна быть не выше 30 мА, а для розеток, находящихся в ванной, и стиральных машин независимо от места их установки не более 10 мА.

Способы заземления стиральной машины

Если в квартире установлена стиральная машина без заземления, то эту ошибку необходимо исправить. Для этого используются два способа.

Все производители крупной бытовой техники предусматривают возможность подключения корпуса при помощи заземляющей клеммы в розетке. При её отсутствии необходимо заменить розетку и присоединить эту клемму к третьему проводнику в подходящем кабеле или, при его отсутствии, к проложенному дополнительно заземляющему проводу.

Возможно также присоединение заземления непосредственно к корпусу электроприбора. Некоторые производители устанавливают для этой цели специальную клемму, которая находится возле места входа сетевого шнура внутрь аппарата.

Если такой клеммы нет, то допускается заземление устройства при помощи установки дополнительного болта или использования одного из имеющихся, однако при этом необходимо убедиться, что у него имеется надёжный контакт с остальными элементами корпуса.

Для заземления используется проводник РЕ в системах TN-S и TN-C-S, однако при отсутствии такой возможности применяется соединение корпуса с отдельным контуром при помощи дополнительного проводника.

Эта схема электроснабжения называется ТТ и она выполняется при невозможности подключения контура к нейтральному проводнику схемы TN-C с преобразованием её в систему TN-C-S.

Справка! Согласно ПУЭ п.1.7.35 кроме специально изготовленного контура допускается использовать имеющиеся металлоконструкции, кроме труб отопления, водопровода и канализации.

Каким проводом заземлить стиральную машину

Провод, который используется для заземления электроприборов, должен соответствовать требованиям ПУЭ и других нормативных документов:

• Сечение заземляющей жилы определяется сечением нулевого и фазного проводников. Для стиральной машины оно должно быть одинаковым для всех проводов и равным 1,5 мм².
• Цвет оболочки этой жилы в кабеле должен быть в продольную жёлто-зелёную полоску. Такой же провод желательно применять при его прокладке отдельно.
• При заземлении в трёхпроводной проводке используется кабель марки ВВГнг. Это медный кабель с однопроволочными жилами, каждая из которых находится в виниловой оболочке. Такая же оболочка у самого кабеля. Для электропроводки применяется модификация «нг», которая не поддерживает горение.
• При отдельной прокладке заземляющей жилы выбирается провод марки ПВ сечением не менее 1,5 мм². Это медный провод в виниловой оболочке, цифры после маркировки указывают на степень гибкости изделия, для заземления можно использовать любую модель.
• Контур заземления к электрощитку. Подключается алюминиевым проводом 16 мм² или медным 10 мм².

Ошибки при заземлении стиральной машины

Существуют распространённые ошибки, которые совершают неопытные мастера, не знающие, как заземлить стиральную машину.

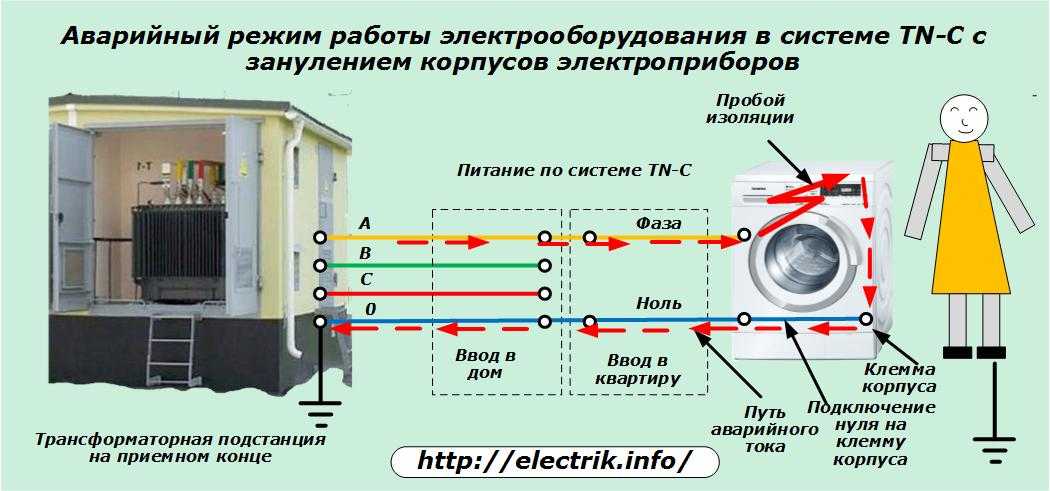

Чем опасно зануление бытовых приборов

Самой распространённой ошибкой является использование зануления (соединения с нейтралью N) вместо заземления (соединения с заземлением РЕ).

Нейтральный проводник, так же как и заземляющий, соединяется с глухозаземлённой нейтралью трансформатора, поэтому данная схема будет выполнять свои защитные функции не хуже правильной, но только до тех пор, пока исправен нулевой провод.

При обрыве рабочей нейтрали по ней перестаёт протекать уравнительный ток и на зануляющей клемме появляется напряжение, величина которого относительно заземлённых конструкций может достигать 220 В. Поэтому такая операция запрещена ПУЭ п.1.7.132.

Важно! Соединение в розетке нулевой и заземляющей клемм так же является занулением и запрещено ПУЭ.

Опасность использования случайных заземлителей

Монтаж полноценного контура заземления это достаточно сложный и дорогой процесс, поэтому у некоторых домашних мастеров появляется желание использовать вместо него посторонние металлические детали. ПУЭ п.1.7.54 допускают использование этих элементов, однако они не должны разрушаться при протекании тока короткого замыкания.

Нормами ПУЭ запрещается так же подключение в качестве заземлителей трубопроводов различного назначения, прежде всего из-за вероятности замены отдельных участков стальных магистралей пластиковыми.

В результате размыкается цепь и при повреждении изоляции вышестоящий участок трубопровода оказывается под напряжением.

Что произойдет, если подключить РЕ проводник на стороне розетки

Ещё одна распространённая ошибка — подключение заземляющего проводника только в розетке. В этом случае на корпусах всех электроприборов в квартире будет одинаковый потенциал и при повреждении изоляции под напряжением окажется не одно устройство, а все, включённые в розетки.

Поэтому при отсутствии в системе контура заземления или подходящего к зданию проводника РЕ третий провод в трёхпроводной проводке подключать не следует. Он будет использоваться после преобразования системы электроснабжения TN-C в систему TN-C-S или замены четырёхпроводной линии, подходящей к зданию, на пятипроводную.

Как заземлить стиральную машину, если нет заземления (в двухпроводной сети)

Во многих старых домах используется двухпроводная эдектропроводка, выполненная ещё в советское время. В таких зданиях контур заземления отсутствует, однако нормативные документы и инструкции заводов-изготовителей дают однозначный ответ на вопрос, нужно ли заземлять стиральную машину.

Это необходимо делать не только для надёжной работы устройства, но и, в первую очередь, для безопасности людей, живущих в доме и эксплуатирующих этот электроприбор.

При отсутствии заземления основным способом защиты от поражения электрическим током является установка УЗО (устройства защитного отключения) или дифавтомата. Если корпус стиральной машины в результате пробоя изоляции окажется под напряжением, УЗО (дифавтомат) отключит питание, при контакте человека к поврежденной машине.

Не слушайте спофессиАНАЛОВ которые говорят что УЗО (дифавтомат) не будет работать без заземления и его бесполезно ставить в двухпроводную сеть. Это ошибочное мнение. УЗО без заземления работать будет! И в такой ситуации это единственное устройство, которое способно спасти жизнь.

Об этом я уже публиковал статью, где взять заземление в квартире если его нет https://electricvdome. ru/zazemlenie/gde-vziat-zazemlenie.html

Еще один вариант решения проблемы при отсутствии контура заземления, его можно изготовить самостоятельно. Для этого выкапываются три траншеи, расположенные равносторонним треугольником со стороной 3 м, в углы которого забиваются уголки 50х50 или труба аналогичного сечения длиной 2 м.

Забитые трубки соединяются при помощи сварки с уложенными в канаву отрезками полосы 4х50 или кусками таких же трубок.

Смонтированный контур заземления соединяется во вводном щитке с подходящим нейтральным проводом, после чего к месту соединения подключается одножильный провод, подходящий к корпусу стиральной машины.

Однако при монтаже собственного контура заземления в квартире есть одно БОЛЬШОЕ но!!! Монтаж этой конструкции меняет схему электроснабжения, поэтому его можно выполнять только с разрешения электрокомпании или организации, выполняющей обслуживание здания (ЖЭК).

Вывод

Согласно ПУЭ подключение корпуса электроприбора к контуру заземления является основным способом защиты от поражения электрическим током.

Существует несколько способов, как заземлить стиральную машину. В трёхпроводной электропроводке для этого с заземляющим проводником соединяется соответствующая клемма в розетке.

В двухпроводной системе этот провод прокладывается отдельно и так же подключается к розетке или прямо к корпусу электроприбора. Второй конец заземляющего проводника соединяется с подходящим к зданию проводом РЕ в системе электроснабжения TN-S, к месту разделения проводника PEN на провода PE и N в схеме TN-C-S или непосредственно к контуру в системе ТТ.

При невозможности заземлить аппарат для защиты от электричества в его цепи необходимо установить УЗО или дифавтомат.

Похожие материалы на сайте:

• Разница между заземлением и занулением
• Почему заземление в виде треугольника
• Какое должно быть напряжение между нулем и землей

Как заземлить стиральную машину в частном доме, если нет заземления

Очень важно правильно организовать заземление в доме. Это не прихоть, а обязательная норма, регламентируемая правилами устройства электроустановок (ПЭУ). Все должны понимать, что это основа электробезопасности. Чтобы организовать заземление, необязательно вызывать мастера. Это не так сложно, как кажется. Разберемся, как заземлить стиральную машину в частном доме, что понадобится в процессе работ, какую схему контура выбрать.

Выбираем способ

Если вы решили сделать заземление самостоятельно, нужно определиться, как будет выглядеть конструкция. Разберем, среди каких вариантов можно выбрать, в чем плюсы и минусы каждого контура. Подробнее о контурах заземления.

1. Штыревой способ. Данный метод считается самым простым. Его достоинства: быстрая сборка, минимум подготовительных работ и большая вариативность при выборе места установки. Колья вбиваются на определенном расстоянии друг от друга и соединяются металлической планкой и проводом.
2. Квадрат. Такой способ применяется редко. Он более трудоемкий и затратный. Чтобы сделать заземление, понадобится много металлических уголков и сварки.
3. Треугольник. Считается вторым по простоте монтажа после штыревого контура. Такая конструкция наиболее надежна, поэтому люди стараются заземлить стиральную машину именно так. Несомненный плюс – при данном способе подключения минимальный расход материалов.
4. Круг. Самый сложный в исполнении контур. В частных домах встречается очень редко.

Экономнее и проще всего сделать заземление в виде треугольника.

«Треугольное» заземление по надежности ничем не уступает штыревому контуру. Поэтому организовать безопасное подключение стиралки в частном доме лучше именно так.

Изготавливаем конструкцию

Если нет заземления в доме, то члены семьи, пользующиеся бытовой техникой, никак не защищены от поражения электрическим током. Поэтому нельзя недооценивать важность такой меры.  Чтобы сделать заземление для стиральной машины, пригодится:

• сварочный аппарат;
• болгарка;
• штыковая лопата;
• кувалда;
• гаечный ключ на 14.

Из материалов потребуется:

• три металлических уголка, 50 на 50 мм. Длина каждого должна быть полтора-два метра;
• 4 отреза полосы из металла, шириной минимум 11 см;
• около пяти метров медного провода, с одной жилой сечением 6 мм2;
• болт на 14;
• пара шайб соответствующего болту размера и гайка.

На первом этапе необходимо выкопать небольшой «ров» в форме треугольника. Также нужно сделать отдельную полоску, от которой медный провод будет идти к электрощитку.

Глубина траншеи под заземляющий контур должна составлять не менее 70 см.  Закончив с траншеей, нужно в каждую из вершин треугольника вбить металлический уголок. Для этих целей и потребуется кувалда. В результате над землей должно «торчать» 15-20 см штыря.

После этого следует приступить к сварке. Уголки, забитые в почву, соединяются друг с другом металлическими полосами. Сварочный шов должен составлять не менее 10 см. Четвертую планку нужно приварить от одной вершины треугольника к месту, где будет организовано подключение к распределительному щитку. Завершающий этап – подсоединение провода к шине заземления. Для этого необходимо просверлить дыру в металлической планке, опрессовать кабель, используя гильзованный наконечник и стянуть его болтом, шайбами и гайкой.

Тестируем сопротивление контура

Прежде чем выполнить подключение провода к шине, необходимо в обязательном порядке проверить сопротивление контура. Следует взять обычный светильник, один провод подсоединить к фазе, а второй – к кабелю «треугольника». Лампочка должна ярко засветиться.

Закончив проверку, можно подключать провод заземления к шине. На самом деле, сделать контур своими руками несложно. Потребуется только время и навыки работы со сваркой.



• Поделитесь своим мнением — оставьте комментарий

Заземление стиральной машины своими руками: видео, схема, способы

У вас возникла ситуация, когда стиральная машина электрическая или вы просто решили поинтересоваться всеми нюансами подключения перед установкой оборудования? В этой статье мы решили рассмотреть один очень важный вопрос, который напрямую касается подключения машин для стирки вещей – как сделать заземление стиральной машины своими руками. Далее мы рассмотрим основные способы организации защиты, а также преимущества и недостатки каждого из них.

• Чем опасно отсутствие заземления
• Как решить проблему

Чем опасно отсутствие заземления

С появлением в частном доме или квартире такой необходимой вещи, как стиральная машина, в первую очередь необходимо позаботиться о ее безопасной эксплуатации. Потому что при неправильном подключении можно получить значительный удар током, коснувшись корпуса стиральной машины или испортив чувствительную электронику, которую потом очень сложно починить.

Дело в том, что современные бытовые приборы рассчитаны на трехпроводную сеть, включающую в себя, помимо фазного и нулевого проводников, заземляющий проводник. Но, к сожалению, в старом доме или хрущевке часто можно увидеть только два проводника (фаза и ноль). Обычно стиральная машина комплектуется сетевым фильтром, который предназначен для блокировки нежелательных скачков тока с частотой, отличной от заявленных 50 Гц, и подключается к корпусу машины. При двухпроводной разводке при наличии такого фильтра на корпусе образуется остаточное напряжение 110В. Так как стиральные машины чаще всего устанавливаются в ванной комнате, риск поражения электрическим током из-за постоянной влажности только возрастает.

Как решить проблему

Заземлить стиральную машину в квартире и доме можно несколькими способами:

• подключение корпуса к водопроводу и канализации или радиаторам;
• вывод отдельной розетки, подключенной к электрощиту с заземлением;
• создание системы уравнивания потенциалов для бытовой техники;
• подключение устройства защитного отключения;
• создание собственного контура заземления (в частных домовладениях).

Сразу стоит отметить, что первый вариант рабочий и эффективный, но имеет ряд существенных недостатков. Дело в том, что если замкнуть провод заземления на трубу с водой, то через некоторое время она вытечет наружу, рискуя затопить соседей снизу. То же самое касается радиаторов и канализационных труб. Так что от такого метода лучше отказаться.

Грамотнее будет подключиться к распределительному щитку, который есть в каждом многоквартирном доме. Можно сделать отдельную розетку для стиральной машины, протянув из щитка трехжильный провод. Ошибки в этом случае могут заключаться в том, что люди часто путают понятия заземления и рабочего нуля. Не заземляйте провод заземления на ноль. Здесь главное не перепутать и подключить каждую жилу к соответствующей шине, иначе можно получить короткое замыкание со всеми вытекающими последствиями. Как вариант можно кинуть медный провод только от шины заземления и железно «посадить» его на корпус стиральной машины. Но первый вариант более эстетичен и правилен.

При использовании защитного автоматического отключения питания должна быть реализована основная система уравнивания потенциалов в соответствии с 1.7.82 ПУЭ, а при необходимости — дополнительная система уравнивания потенциалов в соответствии с 1. 7.83 ПУЭ (см. гл. 1.7 ПУЭ).

Принцип действия систем уравнивания потенциалов заключается в том, что корпуса всех металлических бытовых электроприборов и узлов, в том числе и стиральной машины, соединяются между собой токопроводящими проводниками. В этом случае потенциал распределяется между ними равномерно и по принципу наименьшего сопротивления будет проходить через тело человека. Эта схема достаточно проста и может быть выполнена самостоятельно.

Также выходом из ситуации при отсутствии заземления или если двухжильный провод может служить подключением так называемых УЗО, т.е. устройств защитного отключения. Принцип его действия основан на более высокой чувствительности к токам утечки и более быстром срабатывании по сравнению с автоматическими выключателями. Это устройство спасло множество жизней. Так как при пробое на корпусе машины УЗО регистрирует изменение величины токов в фазном и нулевом проводниках, а также за счет изменения наведенных магнитных потоков в сердечнике, оно сразу же срабатывает.

Этот вариант в настоящее время является наиболее распространенным и безопасным среди всех вышеперечисленных. Кроме того, он полностью соответствует всем требованиям и правилам электробезопасности.

В том случае, если вы хотите заземлить не только машинку, но и частный дом, в котором имеется двухпроводная электрическая цепь, вам необходимо составить собственную схему, к которой можно подключить заземляющий проводник и протянуть его к вводному щитку. Для этого вам потребуется вырыть возле дома канаву в виде равностороннего треугольника, каждая сторона которого должна быть не менее трех метров в длину и около пятидесяти см в глубину. Одна из вершин должна быть направлена ​​в сторону дома, как показано на фото ниже:

Затем по верхушкам в землю забиваются металлические штыри длиной по 3 м, которые свариваются между собой металлической полосой. После этого из получившейся цепи нужно вырыть канавку под кабель, который соединяется с ним и идет к щитку. Естественно, все это нужно засыпать грунтом. Вот, собственно, заземление частного дома и сделано.

Напоследок рекомендуем посмотреть видео, где наглядно показано, в чем опасность, когда стиральная машина не заземлена:

В заключение хотелось бы отметить, что заземление стиральной машины можно сделать своими руками (при условии, что они растут из нужных мест), благо в интернете есть много фото и видео на эту тему . Однако все же нужно помнить, что электрический ток не прощает невнимательности. Поэтому, если есть сомнения, лучше обратиться к специалисту.

Полезно будет прочитать:

• Как подключить стиральную машину
• Как выбрать УЗО для квартиры
• Причины поражения электрическим током

Опубликовано: 14. 04.2017 Обновлено: 16.09.2019 Пока без коментариев

электрика — я живу в старом доме без заземляющей проводки. Безопасно ли устанавливать 3-контактный GFCI только с горячим и нейтральным?

Задавать вопрос

спросил 1 год, 8 месяцев назад

Изменено 1 год, 8 месяцев назад

Просмотрено 13 тысяч раз

Я живу в старом доме, в котором нет заземления. Безопасно ли просто установить 3-контактные розетки GFCI и использовать устройства и приборы, которые предполагают подключение заземляющего провода, когда у меня есть только розетка GFCI и нет фактического соединения с землей?

Каковы точные различия между незаземленной розеткой GFCI и заземленной розеткой GFCI с точки зрения безопасности?

• электрика
• gfci
• заземление
• безопасность

9

Абсолютно!

Существует ряд различных функций, которые выполняет обычный заземляющий провод. GFCI, несмотря на букву «G», на самом деле не нуждается в заземляющем проводе для работы. На самом деле, правильно установленный GFCI обеспечит защиту, подобную (а в некоторых отношениях даже лучше) обычному заземлению. Это не значит, что у вас не должно быть заземления у . Но это означает, что если у вас нет земли, GFCI все равно сможет вас защитить.

Когда вы устанавливаете GFCI таким образом, вы делаете все то же самое, что и при обычной установке, за исключением того, что вы ничего не подключаете к винту заземления. Вы должны пометить их нет заземления оборудования .

Как это на самом деле работает?

Традиционный заземляющий провод при нормальном использовании не пропускает ток, за исключением некоторых специальных типов переключателей или другого оборудования, которое может передавать очень небольшой ток по земле (обычно это относится к интеллектуальным/ диммер/таймер/и т. д. выключатели без нейтрали – не обычные розетки). Земля получает питание двумя способами:

• Естественный — молнии, статическое электричество и т. д.
• Неисправность — отказ устройства, который подает питание либо непосредственно на землю, либо через металлический корпус (или другие металлические детали) на землю.

Второй случай — фактические неисправности в проводке или оборудовании — устроен таким образом, что если лотов мощности пропадут на землю, выключатель (находящийся на горячем проводе) сработает, отключив цепь.

GFCI продвигает эту «неисправность» на несколько шагов дальше. В отличие от обычного выключателя:

• Он срабатывает при небольшом токе (недостаточном, чтобы убить, но намного меньше, чем требуется для срабатывания выключателя)
• Он срабатывает очень быстро (обычный выключатель сработает очень быстро, если он получит огромную перегрузку, но не так быстро при небольшой перегрузке (например, 30 А в цепи 20 А).

GFCI также на самом деле не «заботится», идет ли ток к реальному проводу заземления (и прямо обратно к панели выключателя) или идет ли он через человека к земле под его ногами .

Конечным результатом является то, что GFCI может эффективно заменить заземляющий провод, поскольку те же неисправности, которые обычно используют заземление, мгновенно отключат GFCI, а также дополнительную безопасность, поскольку он срабатывает при небольшом токе и очень быстро.

Обратите внимание, что GFCI не заменяет обычный выключатель в в каждом аспекте . В частности, короткое замыкание, при котором весь ток возвращается на нейтраль (и ничего не уходит на землю или через человека), не повлияет на GFCI, потому что GFCI по-прежнему воспринимает горячую и нейтральную части как сбалансированные.

Заметьте также, что «лучшая защита», вообще говоря, не означает, что «каждый должен везде ставить GFCI». GFCI не бесплатны, поэтому необходимо провести анализ затрат и выгод. GFCI также может иметь некоторые недостатки (незаметное отключение GFCI, отключающее холодильник, может привести к порче продуктов). Поскольку дополнительная защита, обеспечиваемая GFCI, составляет наиболее удобен во влажных помещениях, защита GFCI требуется на кухне, в ванной, на открытом воздухе (дождь) и в некоторых других местах, но не «везде». При этом использование его вместо модифицированного заземления часто является практичной и экономичной защитой.

17

Безопасность

С точки зрения безопасности, GFCI — это все, что вам нужно. Решающим фактором безопасности является то, что GFCI отключится, если произойдет утечка более 5 мА (например, из-за поражения человека электрическим током). это лучше защита человека чем заземление, собственно.

Отсутствие земли, однако, снижает вероятность возникновения удара (и, следовательно, обнаружения удара). Если человек коснется горячего и заземленного , а система заземлена , потечет ток, и GFCI сработает. Если человек касается горячего и заземления, а заземление изолировано, то все это — горячее, человеческое, заземление шасси и любые основания на этом «острове» (т. , как птица на проводе. Никто никогда не узнает, что была проблема.

Обратите внимание, что GFCI никак не влияет на человека, который находится между горячим и нейтральным. Но это маловероятно при хорошем дизайне оборудования.

Маркировка

GFCI — это не сосуд, это система защиты. Любое устройство GFCI может защитить нисходящую часть цепи. (Очевидно, что розетки GFCI защищают свои собственные розетки). Таким образом, вы можете иметь полную защиту GFCI без задействования одной розетки GFCI.

В любом случае, рецепты GFCI дают вам выбор, защищать нижестоящую линию или нет. Если вы не хотите защищать нижестоящую линию, вы используете только клеммы «Линия» — и они рассчитаны на 2 провода (см. инструкции). Если да, то вы снимаете предупреждающую ленту и используете клеммы «Загрузка». В этом случае вы должны пометить нижестоящие сосуды как «Защищено GFCI». (вам не нужно маркировать розетку GFCI, потому что это очевидно).

В любом случае, если GFCI не заземлен, вам также нужна этикетка «Нет заземления оборудования» как на GFCI, так и на любых нижележащих розетках.

Маркировка «Нет заземления оборудования» предназначена для предупреждения пользователей об отсутствии заземления для подавления скачков напряжения. Это может быть угрозой для электроники.

3

Каковы точные различия между розеткой GFCI без заземления и розеткой с заземлением GFCI с точки зрения безопасности?

Рассмотрим, что происходит, когда внутри прибора отсоединяется провод и касается металлического корпуса. В конструкции прибора «Класса 1» это будет считаться «состоянием одиночной неисправности».

При правильном заземлении ток будет протекать через заземление и почти сразу вызовет отключение. Поскольку большую часть времени к большинству предметов не прикасаются, есть вероятность, что неисправность отключится до того, как кто-то получит удар током.

Если нет заземления, то изначально срабатывания не будет, корпус прибора будет оставаться под напряжением до тех пор, пока кто-нибудь (или что-то) не коснется его. Только после того, как они прикоснулись к нему и получили удар током, GFCI может обнаружить проблему и отключить питание. В большинстве случаев он отключает ток до того, как удар станет смертельным, но все же было бы намного предпочтительнее вообще не иметь удара током.

Так почему же нормы в США позволяют устанавливать 3-контактные GFCI вместо обычных 2-контактных розеток при модернизации (но не в новых установках)? Потому что это меньшее зло. В реальном мире люди будут использовать свои электроприборы, даже если это означает отрезать заземляющий штырь или использовать мошенническую вилку. Гораздо безопаснее иметь отсутствующее заземление и GFCI, чем отсутствующее заземление и отсутствие GFCI.

Подведение итогов и раскрашивание

Ниже приведены несколько распространенных сценариев отказа и поведение различных конфигураций заземления. УЗО без заземления намного безопаснее, чем обычная заземленная или незаземленная розетка, и почти так же безопасно, как заземленное УЗО. Красный плохой. Желтый цвет нежелателен, так как он заставляет пользователя отключить GFCI, но делает это быстро и без травм.

Что касается Вопроса , мы переходим от полностью красного столбца к слегка желтому. Хорошая инвестиция для простой замены некоторых розеток.

Существуют и другие ситуации, когда требуется заземление, например, для некоторых медицинских устройств, разрядников для защиты от перенапряжений и т. д. Я не пытался их учитывать.

2

Это именно то, что электрики сделали для нескольких розеток в моем доме.

Я заземлил большинство из них ради компьютеров, но было два или три, где было очень сложно поймать заземляющий провод, и они установили незаземленные розетки GFCI. (Дом построен примерно в 1951 году, эта работа была сделана примерно в 1995 году.)

Другие хорошо объяснили, почему это работает, и ограничения, поэтому я не буду повторяться; просто давая данные о том, что это делается лицензированными профессиональными электриками.

Да!

Для работы GFCI не требуется подключение к Земле. Если вы поместите GFCI в свой главный электрический щит, он измеряет разница в токе между проводами под напряжением и нейтралью, и если эта разница превышает пороговое значение, например 30 мА, он отключится.

Идея состоит в том, что при нормальных условиях весь ток, который течет от кабеля энергокомпании через провод под напряжением, затем течет через различные бытовые приборы в вашем доме, а затем возвращается через нейтральный провод. Если есть разница между этими двумя токами, это означает, что какой-то ток возвращается по пути, по которому он не должен идти, например, через чьи-то пальцы, тело, ноги, пол, затем через Землю, затем обратно к силе. нейтраль трансформатора компании, которая обычно подключается к земле. Или что-то вроде того. Так что спотыкается.

Однако:

, если кто-то чистит тостер в раковине, а затем подключает его к розетке, или если в стиральной машине есть утечка, из-за которой вода попадает на электрические детали, или любая другая подобная проблема, вызывающая утечку тока от источника к доступного металла, то металлический корпус прибора может находиться под опасным напряжением.

Если прибор заземлен, а заземляющая проводка в доме работает нормально, это приводит к тому, что ток течет по заземляющему проводу, а не возвращается через нейтральный провод, и отключается УЗО до кто-то касается опасного устройства. Если устройство не заземлено (или в доме нет заземления), этого не произойдет, но GFCI все равно спасет вашу кожу, если вы прикоснетесь к устройству и вас ударит. В этом случае вы выступаете в роли проводника Земли, и вас отключают, но только примерно на 10 миллисекунд.

Теоретически УЗО НЕ защищает от поражения электрическим током при прикосновении как к току, так и к нейтрали, потому что в этом случае невозможно отличить палец от законной электрической нагрузки, потребляющей ток. Однако, если вы стоите босиком на слегка проводящем полу, через ваши ноги все равно будет протекать достаточный ток, чтобы заставить его споткнуться. То же самое, если вы бросите фен в ванну, а ванна заземлена, он должен сработать.

Таким образом, в основном, если у вас нет Земли, GFCI не обеспечит раннее предупреждение, когда устройство небезопасно, но все равно защитит вас от неожиданного поражения электрическим током. Но это не волшебная пуля и не защита от идиотов.

5

Безопаснее? Да. Безопасный? Нет! Подумайте минутку и спросите себя: «Почему NEC требует наклейку с надписью «Нет заземления оборудования», если розетка безопасна?».

Ключ к этому ответу заключается в том, что ваш вопрос касается «приборов, которым требуется заземление».

Наклейка предупреждает вас не использовать розетку там, где требуется заземление.

Вот отредактированный раздел NEC, который обеспечивает защиту GFCI для замены трехпроводной розетки незаземленной розеткой, обратите внимание на Информационные примечания в конце.

406.4(D)(2) Розетки без заземления. Если в розетке отсутствует крепление к заземляющему проводнику оборудования корпус, установка должна соответствовать требованиям (D)(2)(a), (D)(2)(b) или (Г)(2)(с).

(b) Допускается использование незаземляемой(ых) розетки(й). заменен на прерыватель цепи замыкания на землю типа сосуд(ы). Эти сосуды или их крышки должны быть маркированы «Нет заземления оборудования». Заземляющий провод оборудования не должен подключенный от розетки типа прерывателя цепи замыкания на землю к любая розетка, питаемая от прерывателя цепи замыкания на землю сосуд.

Информационная записка № 1: Некоторые производители оборудования или приборов требуют, чтобы ответвленная цепь к оборудованию или прибору включала заземляющий провод оборудования.

Информационное примечание № 2: См. 250.114 список шнуров и вилок. подключенное оборудование или приборы, требующие заземления оборудования проводник.

Информационные примечания напоминают вам о необходимости ссылаться на другие коды или части этого кода, имеющие значение. Примечание 1 обычно относится к NEC 110.3(B).

110.3(B) Установка и использование. Перечисленное или маркированное оборудование должно быть установлено и использоваться в соответствии с любыми инструкциями, включенными в перечисление или маркировка.

Таким образом, если у вас оконный блок переменного тока, а в инструкциях пользователя (которые являются частью листинга UL) или на бирке на шнуре указано использовать заземленную розетку, значит, он не сертифицирован для использования в незаземленной цепи, а использование маркированная емкость не меняет этого.

NEC 250.114 идет дальше, объясняя, что определенное оборудование, маркированное или нет, недостаточно безопасно без заземления.

250.114 Оборудование, соединенное шнуром и вилкой. Открытые, обычно обесточенные металлические части оборудования, подключаемого шнуром и вилкой. должен быть присоединен к заземляющему проводнику оборудования под любым из следующие условия:

(3) В жилых помещениях:

(a) Холодильники, морозильники и кондиционеры (b) Средства для стирки одежды, сушильные и посудомоечные машины; диапазоны; кухонные отходы утилизаторы; информационно-техническое оборудование; дренажные насосы; и электрическое оборудование для аквариума

(с) Ручные инструменты с моторным приводом, стационарные и стационарные с моторным приводом инструменты и инструменты легкой промышленности с моторным приводом

(d) Приборы с электроприводом следующих типов: ножницы для живой изгороди, газонокосилки, снегоуборщики и поломоечные машины

(e) Переносные ручные фонари и переносные светильники

Таким образом, незаземленная розетка GFCI обеспечивает защиту в случае замыкания на землю в двухпроводной цепи и позволяет поляризованным вилкам заменить старые неполяризованные вилки, но использование этих розеток во многих приложениях является незаконным, что основная причина, по которой вы должны пометить его как «Заземление без оборудования».

И вы спросили о разнице между заземленными и незаземленными GFCI, по крайней мере, один аспект заключается в том, что если неисправность возникает на незаземленном шасси, шасси будет оставаться под напряжением до тех пор, пока что-то или кто-то не завершит путь к земле. GFCI работает, пропуская оба провода через датчик тока (трансформатор тока). Если ток не течет на землю, магнитные поля компенсируют друг друга, и в трансформаторе тока ничего не обнаруживается. Если есть дисбаланс, то магнитные поля не компенсируются, в ТТ развивается ток, и устройство срабатывает на размыкание. Таким образом, простое включение шасси не нарушает протекания тока, заземленное шасси обеспечивает этот путь. Я думаю, что большинство элементов, перечисленных в 250.114, существуют потому, что контакт человека с шасси является вероятным событием для завершения пути.

4

Интересно, что это было перенесено из EE SE.

Я устранил эту проблему в своем первом доме. Это очень распространено. Двухштырьковые розетки в старом доме и какой-то придурок ставит трехштырьковые розетки без заземления. Местные власти (в данном случае ESA Онтарио) говорят: «Бесполезно, либо заземлите его, либо установите GFCI на каждую розетку». Он также сказал, что я могу вернуть розетки с двумя контактами, но мне придется пойти в антикварный магазин, чтобы найти их. .

Что касается безопасности, незаземленное УЗО ИМХО намного безопаснее, чем отсутствие УЗО с заземлением. GFCI работает с тороидом, который электрически сбалансирован между током под напряжением и нейтралью. При дисбалансе срабатывает реле и разрывает цепь.

Заземление шасси на таких вещах, как холодильники, посудомоечные машины и т. д., может быть опасным, поскольку в случае утечки достаточно низкого тока через шасси где-то в цепи каждое чертово шасси каждого устройства с заземлением шасси в этой цепи будет электризоваться . Это даже не так уж и странно, учитывая, что служебная нейтраль и земля электрически соединены на панели. В современных домах крупные приборы имеют свои цепи, поэтому электризовать будет только сам прибор, а в старых домах, т. е. в вашем, не всегда понятно. С точки зрения того, что это приводит к перегоранию предохранителя, потребуется катастрофическое короткое замыкание, чтобы попасть в землю и подать 15 А через шасси. Если бы нейтраль замкнулась на шасси, вы даже не заметили бы изменения тока в устройстве, но шасси все равно было бы наэлектризовано.

Опасность прохождения тока через ваше тело заключается в том, чтобы найти путь наименьшего сопротивления к земле. Если какой-то ток проходит через ваше тело, чтобы добраться до земли, у вас могут быть проблемы. Когда это происходит с GFCI, токи под напряжением и нейтралью будут различаться, и это реле сработает. С хорошо заземленной розеткой? … ваше тело по-прежнему будет частью цепи, если вы не в ванне, вы можете почувствовать только гудение, так как у вас относительно высокое сопротивление по сравнению с медным проводом.

Чтобы бросить ключ во все это, большие электродвигатели также разбалансируют ток между фазами и нейтралью, раскручивая этот двигатель, потребляя ток, и когда двигатель останавливается, импульс двигателя может вернуть этот ток обратно. Стиральные машины и электрические газонокосилки могут привести к срабатыванию GFCI, поэтому их полезность ограничена.

В Онтарио, если вы выполняете какие-либо работы в своем собственном доме, где вы живете, вам нужно, чтобы инспекторы по электрике выдали вам пропуск, прежде чем все будет в порядке. Если дом не ваш или вы в нем не живете, вам нельзя работать.

При всем при этом желательно заземлить оборудование, поскольку оно не связано с безопасностью, поскольку оно устраняет проблемы, вызванные плавающими основаниями https://en.wikipedia.org/wiki/Floating_ground … но если у вас возникли подобные проблемы, вы находитесь на GFCI и не полагаетесь на землю в плане безопасности, тогда вы можете проложить провод от шасси к трубе или радиатору. Большинство вещей в наши дни даже не имеют трехштырьковой вилки.

Меняйте проводку в доме только в том случае, если стены уже открыты, вы беспокоитесь о перепродаже или у вас проблемы со страховкой.

В конце концов, я поставил GFCI, и инспектор ЕКА прошел мимо меня.

Сделайте себе одолжение и установите какое-нибудь заземление.
Абсолютно безопасного электричества не существует. Любое электричество потенциально небезопасно, а это означает, что все, что безопасно в электрических системах, всегда зависит от того, как вы к нему относитесь. Я ходил в школу в здании с открытыми металлическими линиями электропередач, тянущимися по потолку. Тогда это считалось приемлемым, но безопасным только в том случае, если вы не прыгаете за него.

В вашем доме GFCI будет лучше, чем отсутствие GFCI, но установка любой заземляющей проводки будет еще безопаснее. Правильная заземляющая проводка должна соответствовать местным нормативным стандартам, а «неправильная» заземляющая проводка — нет. Электричество предпочтет проходить по домашнему заземлению, а не проходить через вас в любое время. При условии, что вы держитесь подальше от самой электрической системы, вы можете заземлять практически все, что захотите, без каких-либо ограничений, и это окупается.
