Коды ошибок low end: Ariston Indesit EVO-II,

Содержание

Коды ошибок стиральных машин Индезит и Аристон

В настоящее время, современные стиральные машины Аристон и Индезит, оснащены электронным модулем управления, который имеет функцию самодиагностики. На данный момент в СМА этих брендов, применяется электронные модули управления «Аркадия» и EVO-II, которые выводят код ошибки на панель управления, в виде мигание индикаторов — это для стиральных машин без дисплея. Если на стиралке, присутствует дисплей, то есть цифровое табло, то ошибки высвечиваются, в виде цифр и букв

Теперь поговорим о тех СМ, у которых нет дисплея и лампочек индикации, то есть стоит одна крутушка выбора программ, как в этом случае считать код ошибки. Многие приходят в панику, когда видят, что селектор, то есть программатор, вращается по кругу. Тут главное, знать как определить ошибку. Я вас уверяю, всё намного проще, чем вы даже себе могли это представитьРаспознать код ошибки на стиральной машине Inesit и Ariston без дисплея и индикации

Моя стиральная машина Индезит без дисплея, кроме того нет ни одного индикатора, есть только светодиод, который показывает блокировку дверцы лука. Селектор выбора программ постоянно вращается и при этом индикатор замка постоянно моргает. Подскажите как считать ошибку с этой стиральной машины

Если нет индикаторов, это не говорит о том, что СМА, не может показать код. Обратите внимание на мигание индикатора блокировки люка, обычно он мигает эпизодично, то есть между его морганием есть короткий промежуток в 5-6 секунд. В общем надо посчитать число миганий диода, между этими промежутками. К примеру светодиод моргнул 8 раз, а через паузу цикл миганий повторяется, то это будет соответствовать ошибке f08. Кстати в таких стиральных машинах, легче всего считывать ошибки, я имею в виду, чем со стиралки с индикацией и без дисплея

Заморгали лампочки на панели управления стиральной машины Аристон или Индезит

Ну а теперь перейдём к тому, что больше всего не понятно. Не стоит сразу впадать в панику, ведь причина поломки может быть простой. Тут главное разобраться, какую таблицу вам стоит посмотреть. Дело в том, что существует две панели управления в СМА Indesit и Ariston (в дальнейшем я их буду называть линейка), разница между ними, заключается в количестве и расположение светодиодов и кнопок. Не надо обращать внимание на название функций под кнопками, нам важно их нумерация. Если кнопки расположены горизонтально, то счёт будет идти слева направо, на фото это видно, если кнопки расположены вертикально, то считать будем сверху вниз. В первую очередь рассмотрим линейку (AVD и AVL) под руководством модуля управления «Аркадия» и EVO-2. Ниже вы увидите 2 фото, на которых указана нумерация кнопок, а ещё ниже, расположена таблица. Благодаря этим фотографиям, вы сможете определить, к какой линейке принадлежит ваша стиральная машина. В последствии посмотрев таблицу, считать код, будет не так уж сложно

Таблица кодов ошибок для стиральных машин Индезит и Аристон

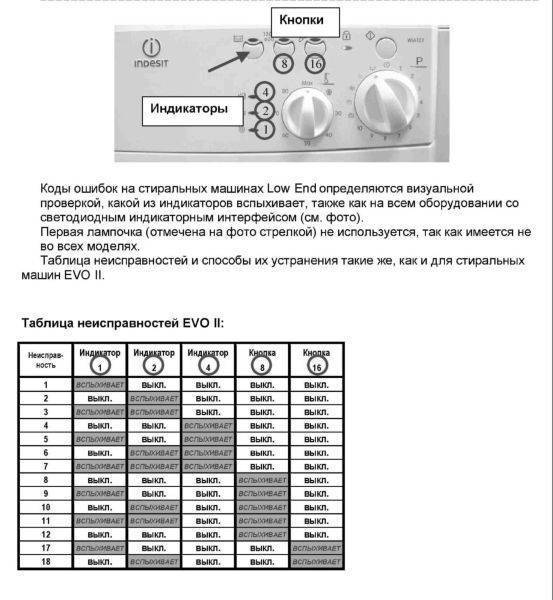

На фото один и два, вы должны увидеть нумерацию кнопок, на данной линейке, ошибка считывается по 4 индикаторам под кнопками (КН1) и одному светодиоду (LED4), который показывает режим отжима. В таблице ниже, я полностью расшифровал все коды, то есть привёл их в понятный вид

(+) светится
(-) не светится
Код ошибки	Возможные причины	LED4	КН1	КН2	КН3	КН4
F01	Короткое замыкание симистора приводным мотором. Несмотря на то, что тут говорится о симисторе, желательно проверить сам двигатель. Обязательно его проверяем на пробой обмоток на корпус, мерить надо в мегаомах. Так же надо проверить проводку, если манипуляции с двигателем ни к чему не привели, то смотрим модуль управления, а именно главный симистор и цепь управления этой деталью	—	—	—	—	+
F02	Не формирует сигнал таходатчик. Причин этого может быть много, но в первую очередь надо проверить, сам тахогенератор. В общем мозги видят, что двигатель не крутится, в результате вылазит эта ошибка. Бывало такое, что просто не крутится барабан, из-за попавшего под него постороннего предмета. Обязательно проверьте проводку. В общем проверяем всё что связано с вращением вала двигателя	—	—	—	+	—
F03	Появляется в следствии неправильной работы датчика температуры воды (NTC). Сопротивление датчика температуры (терморезистор), должно быть около 20 кОм, при комнатной температуре. Бывает такое, что обрывается проводка, поэтому прозванивать его лучше с модуля управления. Честно говоря, ошибка очень редкая, но иногда случается	—	—	—	+	+
F04	Контакты прессостата залипли и одновременно дают сигнал — пустой бак и много воды. В механических датчиках случается довольно редко, а вот в новых электронных, эта ошибка уже не раз вылазила. Если механический проверить очень просто, надо в него дунуть, то электронной можно вычислить только заменой	—	—	+	—	—
F05	Нет сигнала, что полностью слилась вода. Эта проблема может возникнуть вследствии неисправного прессостата, но это бывает очень редко. Обычно такая ошибка возникает из-за того, что либо неисправна помпа, либо забит патрубок, который идёт от бака к корпусу помпы. Также надо продуть сливной шланг. Подробнее об этой ошибке вы можете прочитать в этой статье	—	—	+	—	+
F06	Не распознан код программы. Указывает на то, что на панели управления залипли кнопки. В первую очередь надо проверить, реагируют кнопки или нет на их нажатие, вы должны услышать щелчки микрика. Если этого не происходит, снимайте морду и промывайте гнезда, в которых они ходят	—	—	+	+	—
F07	Тэн не греет воду. Всё просто, модуль управления не видит нагрева воды, происходить это может из-за того, что в бак залилось мало воды, в результате датчик температуры, не изменяет свое сопротивление, поэтому датчик тоже надо проверить. Очень часто, эта ошибка возникает в СМ, у которых присутствует бак из нержавейки и нагревательный элемент стоит сбоку	—	—	+	+	+
F08	Залипли контакты на реле тэна или сам нагревательный элемент вышел из строя. Также надо проверить проводку. В дополнение к этому обязательно проверяем тэн на пробой и утечку тока на корпус. Подробно об этом я написал в этой статье	—	+	—	—	—
F09	Сбой в работе энергонезависимой памяти. Проще говоря накрылась прошивка, но бывает и другие причины. В общем надо лечить модуль и как вы понимаете, без определенных знаний, навыков и опыта сюда лучше не лезть	—	+	—	—	+
F10	Стиральная машина, за отведенный промежуток времени, не успела набрать воду, то есть прессостат не дал сигнал на модуль управления, что бак полный. В первую очередь надо посмотреть, действительно ли нет воды в баке, если это так, то желательно прочитать эту статью. Если в баке есть вода, то надо смотреть прессостат и трубку давление. Для начала просто продуйте трубку	—	+	—	+	—
F11	Возникает вследствие выхода из строя помпы (сливной насос). Причин несколько: обязательно проверить проводку, проверьте обмотки помпы на обрыв, если это не помогло надо смотреть блок управления	—	+	—	+	+
F12	Нет связи между главным блоком управления и панелью индикации. Короче говоря «кина больше не будет», можно конечно проверить проводку, то есть клеммы и прозвонить провод, который идет от мозгов до индикации, но из опыта скажу, что помогает это очень редко. Короче вызывайте мастера	—	+	+	—	—
F13	Вышел из строя датчик температуры сушки	—	+	+	—	+
F14	Не включается сушка (для СМ «Маргарита 2000» с сушкой, контроллер EVO-I)	—	+	+	+	—
F15	Не выключается сушка (для СМ «Маргарита 2000» с сушкой, контроллер EVO-I)	—	+	+	+	+
F16	Заблокирован барабан (только в СМ с вертикальной загрузкой)	—	—	—	—	—
F17	Неплотно закрыта дверца люка или сломался замок. Я так понимаю что подмены замка у вас нет, поэтому возьмите простую отвертку и с имитируйте закрывание двери, то есть отвертка у вас будет служить крюком, который подает запорный механизм назад. Если ошибка не ушла и вода не стала набираться, то снимите замок и прозвоните его, вполне возможно сгорел термоэлемент, в этом случае надо менять замок	+	—	—	—	+
F18	Ошибка связи между микросхемами контроллера и DSP (процессор управления асинхронным приводным мотором) на основном электронном модуле	+	—	—	+	—

Неисправности и расшифровка кодов для линейки (AVD и AVL)

Считать код ошибки с панели управления СМ — Low-End

Расшифровка неисправностей на СМ под управлением — Low-End, ничем не отличается от предыдущей таблицы, то есть коды аналогичны. Главное знать как считать ошибку, на фото 3 вы можете увидеть кнопки и индикаторы, по которым мы и будем вычислять код

Код ошибки	LED 1	LED 2	LED 3	КН 1	КН 2
F01	мигает	―	―	―	―
F02	―	мигает	―	―	―
F03	мигает	мигает	―	―	―
F04	―	―	мигает	―	―
F05	мигает	―	мигает	―	―
F06	―	мигает	мигает	―	―
F07	мигает	мигает	мигает	―	―
F08	―	―	―	мигает
F09	мигает	―	―	мигает	―
F10	―	мигает	―	мигает	―
F11	мигает	мигает	―	мигает	―
F12	―	―	―	мигает	―
F17	мигает	―	―	―	мигает
F18	―	мигает	―	―	мигает

Примечание. Вся информация, предоставляемая, на сайте не является руководством к действию, а служит исключительно в познавательных целях

Коды ошибок (неисправностей) стиральных машин Индезит и Аристон — Портал о строительстве, ремонте и дизайне

В наше время практически все стиральные машины автомат, которые вы можете приобрести в магазинах бытовой техники, имеют специальную систему по выявлению неисправностей. Она идентифицирует поломку или сбой и выводит на дисплее машинки код ошибки. Это позволяет облегчить диагностику, найти и исправить возникший дефект. Данная система есть в бытовой технике, произведенной INDESIT COMPANY, ранее данная организация называлась MERLONI. Самые популярные стиральные машины, производимые данной компанией, носят название Ariston и Indesit (Аристон и Индезит).

Модели, сделанные под этими брендами довольно давно и оснащенные уже устаревшей управляющей системой EVO-I, тоже имеют возможность сообщить пользователю о возникших ошибках. Только отображаются коды ошибок не при помощи дисплея, а за счет моргания светового индикатора. Суть определения кода при помощи моргания довольно проста. К примеру, 5-ти кратное мигание с очень маленьким временным интервалом, после которого на некоторое время мигание прекращается, а затем повторяется вновь, сообщит нам о том, что произошла ошибка под кодом F05.

В стиральных машинах, которые сделаны с управляющей системой EVO-II другой способ определить код ошибки. Разные модели, имеющие данную систему, отличаются по функциональности. И это слегка затрудняет считывание ошибок.

У недорогих стиральных машин, сделанных под маркой Индезит и Аристон, отсутствует дисплей. В подобных моделях данные об ошибке показываются при помощи отображения целой комбинации святящихся индикаторов.

Всех проще понять код ошибки на стиральных машинках, оснащенных дисплеем. Там буквы и цифры показываются на этом самом дисплее.

Как определить код ошибки у машинки EVO-II без дисплея?

В таких стиральных машинах вы можете понять код неисправности при помощи света, который возникает у различных индикаторов. Индикаторы таких моделей следующие:

Kh2 – Таймер,

КН2 – Суперстирка,

КН3 – Быстр. стирка,

КН4 – Доп. Полоскание,

LED 4 – Отжимание белья.

Часть из данных индикаторов светится и по тому, какие из них это делают, можно понять какая ошибка возникла.

Список ошибок EVO-II и их интерпретация

Светится только КН4 – ошибка F01 — Замкнул управляющий симистор электромотора.
Светится только КН3 – ошибка F02 – Тахогенератор не сигнализирует о том, что двигатель машинки работает. Это может произойти, если ремень привода заклинил, произошло короткое замыкание цепи или она оборвалась.
Светятся КН3 и КН4 – ошибка F03 – произошло замыкание или оборвалась цепь температурного датчика.
КН2 – F4 – единовременное информирование о противоположных вещах (реле уровня сообщает, что бак полон и пуст).
КН2 и КН4 — F5 – После того, как произошла команда сливания воды из бака, реле уровня не сообщает о том, что бак опустел. В этом случае возможны следующие неисправности: поломка прессостата (реле уровня), вышла из строя сливная помпа (насос), произошел засор сливной системы.
КН2 и КН3 – F6 — Команда не понята, возникла погрешность кнопок на управляющей панели.
КН2, КН3 и КН4 – F07 – Нагревательный элемент стиральной машины (ТЭН) не греет. Может произойти тогда, когда он не находится в воде.
КН1 – F08 – «Залипла» контактная группа реле нагревательного элемента. Сломался ТЭН или проблема с проводами.
КН1 и КН4 – F09 — Сбилась энергозависимая память машинки.
КН1 и КН3 – F10 — Нет сообщения о том, что бак стиральной машины пустой или полный от прессостата (реле уровня).
КН1, КН3 и КН4 – F11 – Нет подачи электричества на сливную помпу. Скорее всего, произошел обрыв проводов.
КН1 и КН2 – F12 – Нет сообщения между контроллером и индикационным модулем.
КН1, КН2 и КН4 – F13 – Оборвались провода или закоротило цепь температурного датчика.
КН1, КН2 и КН3 – F14 – Неисправен нагревательный элемент сушки. Такая поломка возможна только у машинок, у которых есть функция сушения белья.
КН1, КН2, КН3 и КН4 – F15 – Вышел из строя нагревательный элемент сушки. Данная поломка может произойти у стиральных машин с функцией сушки.
Все индикаторы не светятся – F16 – Заклинил барабан стиральной машины (только для моделей с вертикальной загрузкой белья).
LED4 и КН4 – F17 – На замок двери стиральной машины не поступает напряжение. Или она находится в открытом положении.
LED4 и КН3 – F18 – Сбой сообщения между контроллером и процессором, управляющим электродвигателем (асинхронным).

Модели EVO-II Low-End коды ошибок табл

Подробный разбор кодов ошибок стиральных машин Indesit и Ariston и их ремонта

Далее более подробно поговорим об ошибках, которые возникают при поломках и сбоях в работе стиральных машин и о том, как их устранить.

…

Начало таблицы:

Код	Диагностика и ремонт	Пояснения
F01	Закоротил симистор электродвигателя. Нужно проделать следующее: Убедиться в том, что влага не попала внутрь разъема J9. Внимательно осмотреть колодку контактов электродвигателя. Есть возможность, что повредились или подверглись коррозии контакты. Поменять модуль электроники.	В большинстве случаев такая поломка связана с неисправностью двигателя стиральной машины.
F02	Двигатель стиральной машины не функционирует. Замыкание либо нарушение в тахогенераторной цепи. Что делать? Убедиться в том, что двигатель не заклинил. Внимательно осмотреть разъем J9. Удостовериться в том, что он достаточно плотно подключен и нет нарушений контактов. Измерить сопротивление таходатчика. Убедится в том, что оно в норме (от 115 до 170Ом.) Сопротивление замеряется на разъеме J9. Меж первым и вторым контактом. Если цепь замкнула, тогда протестировать проводку от таходатчика. В том случае, если в машинке используется асинхронный движок, необходимо удостовериться в том, что шестой и седьмой контакты все того же разъема надежно соединены и исправны. Возможно, понадобиться замена двигателя и модуля электроники.	Возможно нарушение контакта в колодке таходатчика. Так же вероятно, что в него проникла пена. В том случае, если он закоротил, то на модуле электроники вы сможете обнаружить пару-тройку несколько дорожек и пару-тройку пришедших в негодность резисторов.
F03	Реле нагревательного элемента «залипает» или проблемы с цепью температурного датчика NTС. Убедиться в исправности разъема J8. Удостоверится в том, что температурный датчик дает нормальное сопротивление. Поменять температурный датчик NTC. Сменить модуль электроники.	В том случае, если все, что указано в колонке «Диагностика и ремонт» не помогло, значит нужно перепрошить энергозавис. память EEPROM.

Продолжение таблицы:
