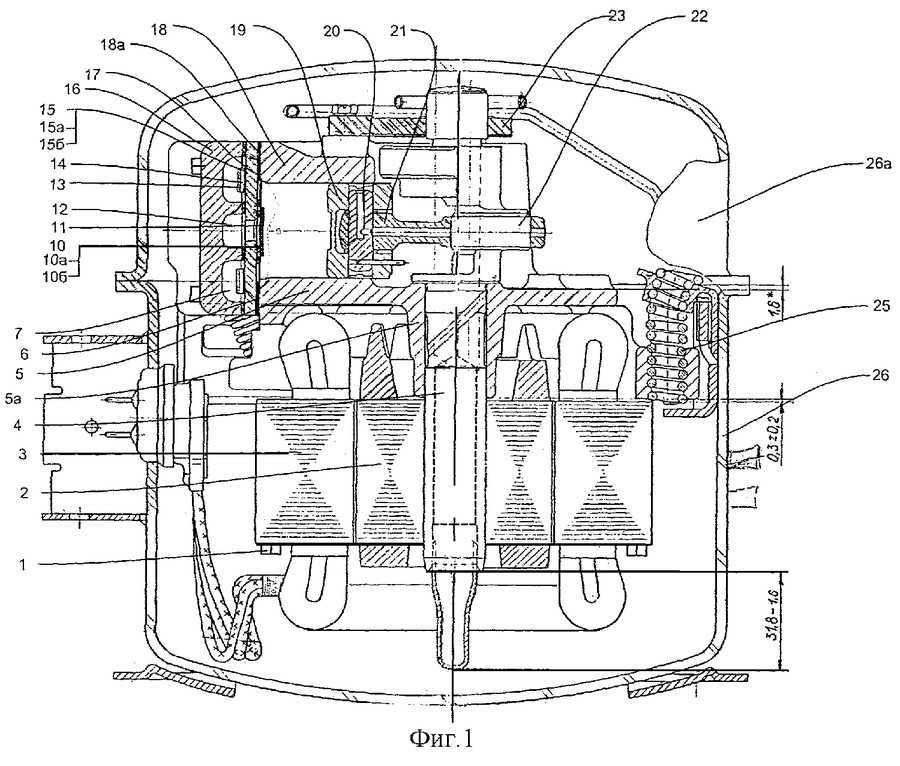

Компрессор домашнего холодильника в разрезе: Компрессор в холодильнике. Что это?

Компрессор в холодильнике. Что это?

«Сердцем» холодильника можно назвать компрессор. Этот узел отвечает за поддержание низкой температуры в камерах, организуя циркуляцию охлажденного.

Что такое компрессор?

Без компрессора работа холодильника невозможна. Именно этот прибор создает разницу давления в различных участках системы охлаждения. Это осуществляется за счет уменьшения объема хладагента и его дальнейшего продвижения по теплообменной системе. Благодаря работе компрессора осуществляется отвод из холодильных камер тепла в окружающую среду, вследствие чего в холодильнике появляются условия для охлаждения, заморозки и долговременного сберегания продуктов.

Какими бывают холодильные компрессоры: плюсы и минусы

На сегодняшний день компрессоры для холодильников можно разделить на несколько категорий

Поршневой компрессор

Наиболее часто встречающийся и популярный вид. Такой узел состоит из одного или нескольких цилиндров, расположенных вертикально или горизонтально. Поршни, находящиеся в этих цилиндрах осуществляют с помощью шатунно-кривошипного механизма возвратно-поступательные движения.

Сильные стороны данного компрессора:

• Простая конструкция;
• Демократичная цена;
• Нет сложностей с ремонтом или обслуживанием;
• На выходе давление воздуха высокое;
• Высокая износостойкость. Прекрасно выдерживает как непрерывную работу, так и редкие включения;
• Неприхотлив в работе и содержании.

Слабые стороны:

• Сильная вибрация и шум;
• Низкая производительность;
• Необходимо регулярно проводить техобслуживание;
• Нуждается в системе фильтров.

Роторный (винтовой) компрессор

Известен с конца 19 века. В таких охлаждающих узлах разность давлений, возникающая за счет вращения ротора и подвижной пластины, меняет энергию вращения. Такие компрессоры установлены в некоторых моделях холодильных бытовых приборов Индезит.

Плюсы:

• Значительный коэффициент сжатия.
• Отсутствие элементов, подверженных высокой нагрузке и регулярное впрыскивание масла в паровую камеру, обуславливают надежность и долговечность.
• Регулировать производительность можно изменяя скорость, с которой вращаются роторы.
• Отличается небольшой вибрацией, поэтому не требует прочного основания.
• Относительно низкий уровень шума, благодаря чему холодильник можно устанавливать в любом помещении
• Небольшие габариты самого узла.

Минусы:

КПД изменения состояния фреона внутри системы. Постоянная скорость вращения валов, обуславливает разную силу сжатия.

Инверторный компрессор

Работает без отключений, в отличие от линейного. После первого включения охладительная система опускает температуру в камерах до указанного уровня, в дальнейшем компрессор, используя лишь необходимую мощность, поддерживает необходимые для сберегания продуктов условия. Такими узлами оснащают холодильники Самсунг.

Достоинства:

• Компрессор за редким исключением не задействует в своей работе максимальную мощность, поэтому по сравнению с другими охлаждающими системами электроэнергия расходуется более экономично.
• Благодаря постоянной работе такие узлы не издают громких звуков, обычно сопровождающих процесс запуска традиционного компрессора.
• Инверторные компрессоры более долговечны за счет отсутствия необходимости испытывать повышенные нагрузки при постоянных запусках и остановках.
• На первый взгляд холодильники, оборудованные компрессором такой категории, дороже бытовых приборов с традиционной системой охлаждения. Но высокий уровень экономии электроэнергии, длительный срок эксплуатации, износостойкость делают покупку более выгодной.

Недостатки:

• Сложность устройства и технологии производства, делающие стоимость готового компрессора более высокой в сравнении с более простыми видами охлаждающих устройств.
• Перепад напряжения в домашней электросети может вывести инверторный компрессор из строя. Чтобы избежать подобной ситуации, перед приобретением бытового прибора с таким оснащением желательно убедиться в качестве проводки и при необходимости заменить слабые участки или обезопасить место установки холодильного агрегата.

Компрессор линейный

Работа такого агрегата осуществляется в три этапа: включение, охлаждение, выключение. Температуру в камере холодильника контролирует датчик, как только она превышает заданный уровень, запускается компрессор. Как можно скорее понизив температуру, он снова отключается. Этот цикл повторяется все время, пока холодильник подключен к электросети. Возвратно-поступательные движения поршня в цилиндре происходит за счет воздействия электромагнитных сил, благодаря чему снижаются энергопотери, а срок эксплуатации увеличивается. Энергопотребление таких компрессоров по сравнению с традиционными агрегатами ниже на 40%. Такими узлами оснащены некоторые холодильники Electrolux.

Плюсы:

• Увеличение долговечности и надежности за счет меньшего количества подвижных элементов.
• Система управления компрессора помогает свести к минимуму температурные отклонения в холодильной камере от установленной владельцем и улучшить контроль за диапазоном температурных колебаний.
• Конструкция и система работы компрессора позволяет экономно расходовать электроэнергию.
• Стабильность условий внутри холодильной камере за счет непрерывности работы охлаждающей системы, помогает охлаждать продукты в кратчайшие сроки и сохранять все полезные свойства.
• Холодильник, оснащенный линейным компрессором работает относительно тихо, благодаря плавной системе запуска и остановки охлаждающего узла.

Минусы:

• Каждое включение и отключение охлаждающего узла сопровождается характерными щелчками.
• При запуске компрессор испытывает максимальную нагрузку и увеличивает потребление энергии.

Значительно реже холодильники оснащаются следующими видами компрессоров:

• Безмаслянный. Как следует из названия, агрегат не требует масла для работы. Обычно их устанавливают в холодильных установках.
• Электрогазодинамический. В такой конструкции необходимое давление получается благодаря возникновению в электрическом поле объемных зарядов частиц.

Как и любое устройство, компрессоры имеют свой срок эксплуатации и нуждаются в периодическом обслуживании. В случае выхода из строя охладительной системы в бытовом приборе не стоит самостоятельно устранять неполадку, лучше доверить ремонт холодильников специалисту.



устройство и виды, как разобрать в разрезе, принцип работы и как использовать

Главная задача компрессора состоит в том, чтобы фреон постоянно циркулировал, как кровь по венам

В наше время такой агрегат как холодильник является незаменимым элементом бытовой техники и довольно таки сложно найти дом или квартиру где нет холодильника. И если холодильник ломается, то люди начинают понимать что без него просто не обойтись, а для того чтоб поломки возникали как можно реже, нужно подойти к разбору вашей техники, а именно холодильника с большим вниманием и ответственностью.

Содержание материала:

• 1 Устройство компрессора холодильника
• 2 Виды компрессоров для холодильников
• 3 Как разобрать компрессор от холодильника
• 4 Роторный компрессор холодильника в разрезе
• 5 Принцип работы компрессора холодильника

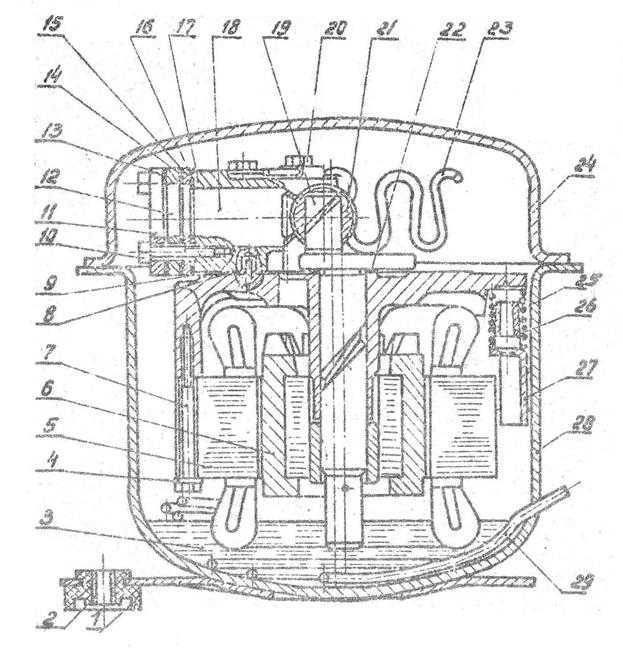

Устройство компрессора холодильника

И так как каждый холодильник имеет очень сложное устройство, то необходимо выяснить из каких частей он состоит.

Принцип действия компрессора холодильника очень напоминает двигатель внутреннего сгорания с одним цилиндром

Холодильник состоит из:

• Конденсатора, который представлен решеткой, знакомы с ней и видели ее все, однако не каждый знает, в чем заключаются ее функции;
• Хладагента, в котором применяется фреон, если происходит его утечка, то можно сделать вывод о том, что холодильник вышел из строя;
• Испарителя, который не видно, а он представлен внутренней стенкой холодильника;
• Компрессора, который является основной частью холодильника и представлен насосом, который служит для прокачки хладагента по трубкам, для того чтоб он забирал горячий воздух из основы холодильника.

Самой частой поломкой холодильника является, выход из строя компрессора. Если сравнить холодильник с человеком, то компрессор является, сердцем человека, а хладагент можно сопоставить с кровью. Эти два составляющих играют основополагающую роль в функциональности холодильника.

Компрессор перекачивает пар и помещает в конденсатор, а там уже хладагент превращается в жидкое состояние. Хладагент овладевает высокой температурой и именно в этом заключается принцип и основа рабочего компрессора.

Виды компрессоров для холодильников

Большинство людей слышали о том, что современные модели холодильников содержат в себе поршневой компрессор. И если кто- то думает, что японцы могут придумать иные компрессора, то это заблуждение.

Все типы компрессоров холодильников имеют свои сильные и слабые стороны

Каждый из видов компрессоров обладает рядом своих плюсов и минусов.

Выделим несколько видов популярных типов компрессоров:

• Винтовые и поршневые;
• Ротационные и спиральные;
• Центробежные.

Именно поршневые компрессоры, являются основной частью многих современных холодильников. И большая часть их выполняют свою работу от электродвигателей, а они оснащены внутренней подвеской и вертикальным валом.

Как разобрать компрессор от холодильника

Компрессор в холодильнике является единственным агрегатом, который не разбирается, так как он выполнен в закрытом не разборном корпусе. И при выходе компрессора из строя почти во всех случаях необходима замена.

Исключение – редкие случаи, когда удается отремонтировать агрегат, не вскрывая корпус

В редких случая , но все же удается восстановить компрессор, при том случае когда он заклинил его удается сорвать с места не вскрывая корпус.

Для человека с руками нет, не возможного и он может разобрать компрессор.

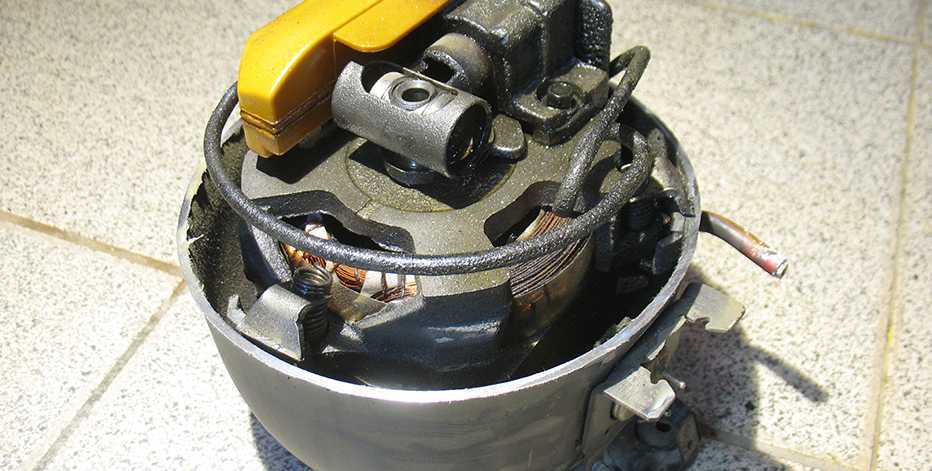

Для этого необходимо аккуратно разрезать верхнюю часть компрессора болгаркой. После разреза вы получаете доступ к внутренностям.

Если смотреть с теоретической стороны то заменить обмотку и другие детали можно, но восстановить корпус в домашних условиях не получится. И именно по той причине, что корпус не подлежит восстановлению, компрессор можно использовать для самодельных электроинструментов, но не как не для работы холодильника.

Если вы вызвали мастера, и он говорит, что нужна замена компрессора, то это даже не подлежит обсуждению и компрессор уже не отремонтировать. А насколько такой ремонт выгодный вам решать самим.

Как устроен компрессор, какая ее производительность, его типы и характеристики мы узнали. Так же мы рассказали о том, что разборка бытового холодильного компрессора практически не возможна не причинив вред оболочке. Если же вы хотите узнать, что именно находится внутри, рекомендуем ознакомиться с фото, где расположена схема в разрезе.

Роторный компрессор холодильника в разрезе

Компрессоры, которые имеют два ротора и называются двух роторными, являются аналогом соковыжималки с двумя шнеками, только винтовые спирали не равнозначны. Ведущий ротор имеет 4 выступа с закругленными вершами, от них прорезаны 6 ложбинок необходимого профиля. Два вала помещены в корпус в форме цилиндра сдвоенного типа. Вращение валов происходит на встречу друг другу.

К достоинствам ротоных компрессоров следует отнести меньшую массу и габариты, лучшие показатели по теплоэнергетическим характеристикам, низкий уровень звука и вибраций

Выходные и заборные отверстия часто размещены в диагональном виде, то есть сам процесс хладагента происходит сначала сверху роторов, а заканчивается внизу на спиралях сжатым газом. Если конструкция выполнена в таком образе, то роторные спирали с максимальной плотностью прилегают к корпусу. Вращение ведется так, что б от заборной камеры воздух расходился по бокам, захватываясь движущими валами.

На одном из роторов таких порций 4 , а на другом 6. Вращаясь по кругу спирали, встречаются в конце ее, а дальнейший цикл ведет к ударному сжатию газа под воздействием большого давления, а затем выбросу его наружу.

Для того чтоб понять всю прелесть этой конструкции вспомним, то что коэффициент отжима двухшнековой соковыжималки максимальный и они способны молоть даже косточки, если же конечно шнеки сделаны из стали. А такое подобие компрессора предлагает получить максимальное давление, которое не сможет создать другой компрессор.

Принцип работы компрессора холодильника

Работа обычного холодильника основана на действии хладагента, часто это фреон. Это вещество передвигается по замкнутому контуру и при этом меняет свою температуру. Под давлением достигает точки своего кипения, а точка кипения фреона – это от -30 и до -150ти, он испаряется и забирает все тепло которое располагает на стенках испарителя. Как результат температурный режим во внутренней камере снижается до 6 градусов.

Мотор-компрессор — основной узел любого холодильного агрегата

Помощь в работе хладагента осуществляют составляющие части холодильника такие как:

• В роли компонента, который создает необходимое давление, выступает компрессор;
• Испаритель, он забирает тепло из нутрии холодильной камеры, которое туда попадает;
• Конденсатор, который выдает тепло в наружу;
• Отверстие дросселирующего типа, то есть вентиль терморегуляции и капиллиции.

Все эти действия динамические. Следует отдельно рассказать том, как работает двигатель в холодильнике. И какое действие необходимо применить в случае поломки. Мотор необходим для регулировки перепадов давления в системе. Он затягивает испаренный фреон, проводит сжатие и выталкивает назад в конденсатор. При этом температура хладагента повышается и снова он превращается в жидкость. Работает компрессор за счет электродвигателя, который расположен внутри корпуса. В холодильниках используют только, герметичные поршневые компрессора.

Такой принцип работы холодильника можно коротко описать как процесс отдачи внутреннего тепла в окружающую среду, а в результате этой отдачи воздух в камере охлаждается. И именно благодаря этому все продукты, которые мы храним в холодильнике долгое время, не портятся.

Еще отметим тот факт, что в разных местах холодильника разная температура, которую используют для оптимального хранения разных продуктов. В дорогих моделях холодильников есть четкое распределение зон, чаще всего это: обычное холодильное отделение, которое называют нулевой зоной (biofresh) предназначение, которой хранить мясо, рыбу, сыры, колбасы и овощей, следующая зона – это морозильная камера и зона быстрой заморозки. Быстрая заморозка способна заморозить продукт до 36 градусов за пару минут. При такой заморозке сохраняются все полезные вещества продуктов.

Как работает компрессор для холодильника (видео)

Как можно заметить исходя из статьи строение компрессора холодильника, это сложная тема. Если у вас сломалась данная техника, то самостоятельно ее отремонтировать без данных знаний невозможно, лучше обратится к специалисту. И, в конце концов, лучше не пренебрегать покупкой новой детали и ее замены, так как нет гарантий, что новая установка прослужит долго.

Примеры компрессора холодильника (фото)

Холодильный компрессор с открытым приводом в разрезе

Компрессор в разрезе Учебная модель

Холодильный компрессор с открытым приводом DAC Worldwide в разрезе (373-140) представляет собой пример классического поршневого холодильного компрессора с открытым приводом, выполненный мастерами. Учебное устройство облегчает и поддерживает промышленное обучение по проектированию, принципам работы и обслуживанию холодильных компрессоров. Корпус и головка компрессора срезаны, что обеспечивает полную видимость подвижных компонентов и клапанов компрессора.

Поверхности в разрезе улучшены за счет покраски, что делает геометрию всех компонентов более четкой. Несколько вырезов раскрывают все внутренние компоненты, что повышает эффективность обучения в классе по проектированию систем HVAC, обслуживанию, устранению неполадок и профилактическому/прогностическому обслуживанию. Этот профессионально созданный, но экономичный образец компонента повысит эффективность обучения HVAC как в промышленных, так и в образовательных учреждениях.

Благодаря тщательно спланированному разрезу можно увидеть полную внутреннюю конфигурацию этого компрессора, а также возможность его разборки для более полного осмотра и удобного обучения в классе эксплуатации, конструкции и техническому обслуживанию этих обычных элементов оборудования HVAC. Полноразмерный, полностью детализированный пример дает учащимся непосредственное представление о компоненте, который можно найти в различных приложениях по всему миру.

Расширение возможностей обучения с практическим разрезом Промышленные компоненты

Этот холодильный компрессор с открытым приводом в разрезе обеспечивает полный разрез корпуса компрессора, демонстрирующий все внутренние компоненты и принципы работы. Экономично установленный на опорной плите из штампованной стали с порошковым покрытием, продукт может быть установлен на различных дополнительных дисплеях, устройствах хранения и рабочих станциях.

Оборудование, используемое в разрезе, очищено, загрунтовано и окрашено с использованием высокопрочного уретанового покрытия, обеспечивающего долговечность при частом использовании. Кроме того, все составные части имеют цветовую маркировку для облегчения процесса обучения.

В вырезе есть тщательно спланированные области выреза, которые монтируются индивидуально и могут быть сняты с базовой пластины для удобного использования в классе. Все компоненты выреза также видны и сохранены, что улучшает визуальное обучение учащихся. Это учебное устройство ручной работы будет способствовать обучению под руководством инструктора и самостоятельному самопознанию учащихся в различных профессиональных и академических программах гидроэнергетики.

Расширение обучения с помощью дополнительных опций модели HVAC

Холодильный компрессор с открытым приводом в разрезе — это только один из обширных обучающих видеороликов DAC Worldwide по ОВКВ, который включает в себя разрез полугерметичного компрессора (373-120), герметичный спиральный холодильный компрессор в разрезе (373-130), стальной шарик ACR. Клапан в разрезе (373-501) и многое другое!

Разрезы DAC Worldwide HVAC улучшают процесс обучения, позволяя заглянуть внутрь компонентов большинства систем HVAC, включая компрессоры, соленоиды и клапаны. На многих вырезах DAC Worldwide функциональность была сохранена, а маховик был предоставлен для демонстрации низкоскоростного ручного управления. Каждая вырезка смонтирована на модульной опорной плите из толстой стали и опорном узле. Для актуальности производственного обучения выбираются распространенные модели известных производителей. Просмотрите PDF-файл, чтобы узнать о доступных кроссовках в разрезе.

Загрузить (pdf)

Посетите сайт DAC Worldwide для получения дополнительной информации.

Полугерметичный компрессор в разрезе | X-Cal

Учебные модели HVAC в разрезе

Полугерметичный компрессор DAC Worldwide в разрезе (373-120) представляет собой пример обычного полугерметичного холодильного компрессора промежуточной (1–1 ½ дюйма) мощности, который облегчает и поддерживает практическое обучение конструкции компрессора, принципам работы и техническому обслуживанию. Полный продольный вырез обеспечивает полную видимость рабочих компонентов компрессора, включая несколько цилиндров, клапаны, внутренний двигатель и коленчатый вал.

Поверхности в разрезе улучшены за счет покраски, что делает геометрию всех компонентов более четкой. Несколько вырезов раскрывают все внутренние компоненты, что повышает эффективность обучения в классе по проектированию систем HVAC, обслуживанию, устранению неполадок и профилактическому/прогностическому обслуживанию. Полноразмерный, полностью детализированный пример дает учащимся непосредственное представление о компоненте, который можно найти в различных приложениях по всему миру.

Благодаря тщательно спланированному разрезу можно увидеть полную внутреннюю конфигурацию этого компрессора, а также возможность его разборки для более полного осмотра и удобного обучения в классе эксплуатации, конструкции и техническому обслуживанию этих обычных элементов оборудования HVAC. Этот профессионально созданный, но экономичный образец компонента повысит эффективность обучения HVAC как в промышленных, так и в образовательных учреждениях.

Расширение возможностей обучения с практическим разрезом Промышленные компоненты

Этот полугерметичный компрессор в разрезе обеспечивает полный разрез корпуса компрессора, демонстрирующий все внутренние компоненты и принципы работы. Экономично установленный на опорной плите из штампованной стали с порошковым покрытием, продукт может быть установлен на различных дополнительных дисплеях, устройствах хранения и рабочих станциях.

В вырезе имеются тщательно спланированные вырезы, которые монтируются индивидуально и могут сниматься с базовой пластины для удобства использования в классе. Все компоненты выреза также видны и сохранены, что улучшает визуальное обучение учащихся. Это учебное устройство ручной работы будет способствовать обучению под руководством инструктора и самостоятельному самопознанию учащихся в различных профессиональных и академических программах гидроэнергетики.

Оборудование, используемое в разрезе, очищено, загрунтовано и окрашено с использованием высокопрочного уретанового покрытия, обеспечивающего долговечность при частом использовании. Кроме того, все составные части имеют цветовую маркировку для облегчения процесса обучения.

Расширение обучения с дополнительными вариантами моделей HVAC

Полугерметичный компрессор в разрезе — это только один из обширных обучающих макетов DAC Worldwide по HVAC, который включает в себя герметичный спиральный холодильный компрессор в разрезе (373-130), холодильный компрессор с открытым приводом в разрезе (373-140), электромагнитный клапан ACR в разрезе (373-502) и многое другое!

Разрезы DAC Worldwide HVAC улучшают процесс обучения, позволяя заглянуть внутрь компонентов большинства систем HVAC, включая компрессоры, соленоиды и клапаны.
