Ножная стиральная машина: плюсы и выгода

Что собой представляют механические стиральные машины? Это ретро-агрегат или напротив – передовая технология? И то и другое! Появилась ножная стиральная машина достаточно давно, но из громоздкого и неудобного прибора эволюционировала до компактного помощника.

Рассмотрим же особенности, устройство и преимущества такой техники – возможно, вас заинтересует этот необычный вариант.

Где используется

Первые стиралки все были механическими, и вот уже почти сто лет никто и не вспоминал о них. Электрические машинки стали одним единственным вариантом для быстрой и не хлопотной стирки вещей. Почему тогда разработчики вернулись к прошлому и создали ножную модель?

Этот вариант интересен заядлым туристам и любителям кемпинга. Машинка не требует электричества и водопровода – то, что нужно для путешественника.

Как устроена ножная стиральная машина

Если говорить о современных моделях, то рынок в этом сегменте представлен только одной разрекламированной моделью – Drumi, выпущенной в Канаде фирмой YIREGO. Помимо этой модели существует еще модификация AQUA Coton, но принцип ее работы несколько иной, поэтому поговорим о Drumi.

Подвижные детали вращаются легким движением ноги, поэтому стиралка и получила такое название – ножная стиральная машинка.

В 2015 машина с ножным приводом стала настоящей находкой – она рекламировалась, блогеры предлагали обзоры, люди раскупали. В чем же причина такого интереса? Разработчики предусмотрели три преимущества этой машинки:

• Она с педальным приводом.
• Выглядит очень необычно.
• Портативная и легкая.

Основная «фишка» в необычной конструкции, ведь никто из современных изготовителей до этого не пытался создавать подобное, из-за чего первая волна продаж увенчалась успехом. Стоит переносная стиралка немало – около 200$, поэтому за пределами Штатов и Канады пока не нашла своего распространения. Европейцы почему-то слабо отреагировали на новинку, поэтому на рынки Европы Drumi так и не вышла.

Механическая машинка «Друми» имеет такие характеристики:

• Привод – механический, педальный. Запуск не требует особых физических усилий.
• Загрузка – до 2,2 кг белья.
• Высота – 56 см.
• Вода – для стирки нужно 5 литров горячей воды.
• Циклы – 3 штуки.

Можете не верить, но эта малютка умеет не только стирать. Она прополощет и отожмет вещи, и все это благодаря нажатию только одной небольшой педали.

Принцип работы машинки с педалью:

• Загрузите вещи, всыпьте стиральное средство.
• Наполните бак водой (горячей).
• Закройте крышку прибора и интенсивно нажимайте на педаль около 5 минут.
• Откройте крышку, чтобы слить воду.
• Залейте новую воду (теплую), закройте крышку. Теперь потребуется нажимать на педаль 3 минуты.
• Слейте воду, закройте машинку и повторяйте движения ногой в течение 2-3 минут.
• Осталось слить воду после отжима и сушить чистые вещи.

Важно! Несмотря на то, что это механическая педальная машина, отжим по степени влажности такой же эффективный, как в автоматической машинке.

Стоит ли покупать

Достоинств у подобных стиралок намного больше, чем недочетов. Начнем с хорошего:

• Скромные габариты – можно забросить в багажник, и в нем останется много свободного места.
• Не нужна электроэнергия.
• Стирается белье любого веса – даже пара носков или носовой платок.
• Экономит воду и стиральное средство.
• Отжимает белье.
• Процессы стирки, полоскания и отжима намного быстрее, чем в СМА.
• Стильно смотрится – можно поставить в любой комнате, и она не испортит дизайн.
• Есть удобная ручка.
• Вес всего 7 кг.

Среди минусов можно назвать всего два:

1. Высокая цена.
2. Доступность. Сегодня такую машину можно заказать непосредственно из Америки или Канады. Пересылка оплачивается отдельно, и придется подождать, пока «Друми» приедет.

Но если быть объективными, машинка легкая, функциональная и симпатичная. Учитывая преимущества, ножной привод отходит на второй план – ведь на отдыхе даже весело заняться физическими нагрузками.

Экономия, компактность, польза – прекрасный вывод о Drumi.

Мини стиральные машины с отжимом в Электростали

Каталог

Стиральные машины активаторные ВолТек Принцесса BT-CM1RU Мини с отжимом

подробнее

мини стиральная машина складная с отжимом wport

подробнее

Стиральная машина ARTEL TE 60 красная с отжимом и сливной помпой, красный Мини

9600

12500

подробнее

Стиральная машина автомат мини ведро для носков с отжимом UNITY shop

подробнее

Мини стиральная машина с отжимом Белоснежка B 5500-5LG

подробнее

Мини стиральная машина полуавтомат с отжимом Bereke-kz Мини стиральная машина

подробнее

Стиральная машина автомат мини ведро для носков с отжимом Стиральная машина

подробнее

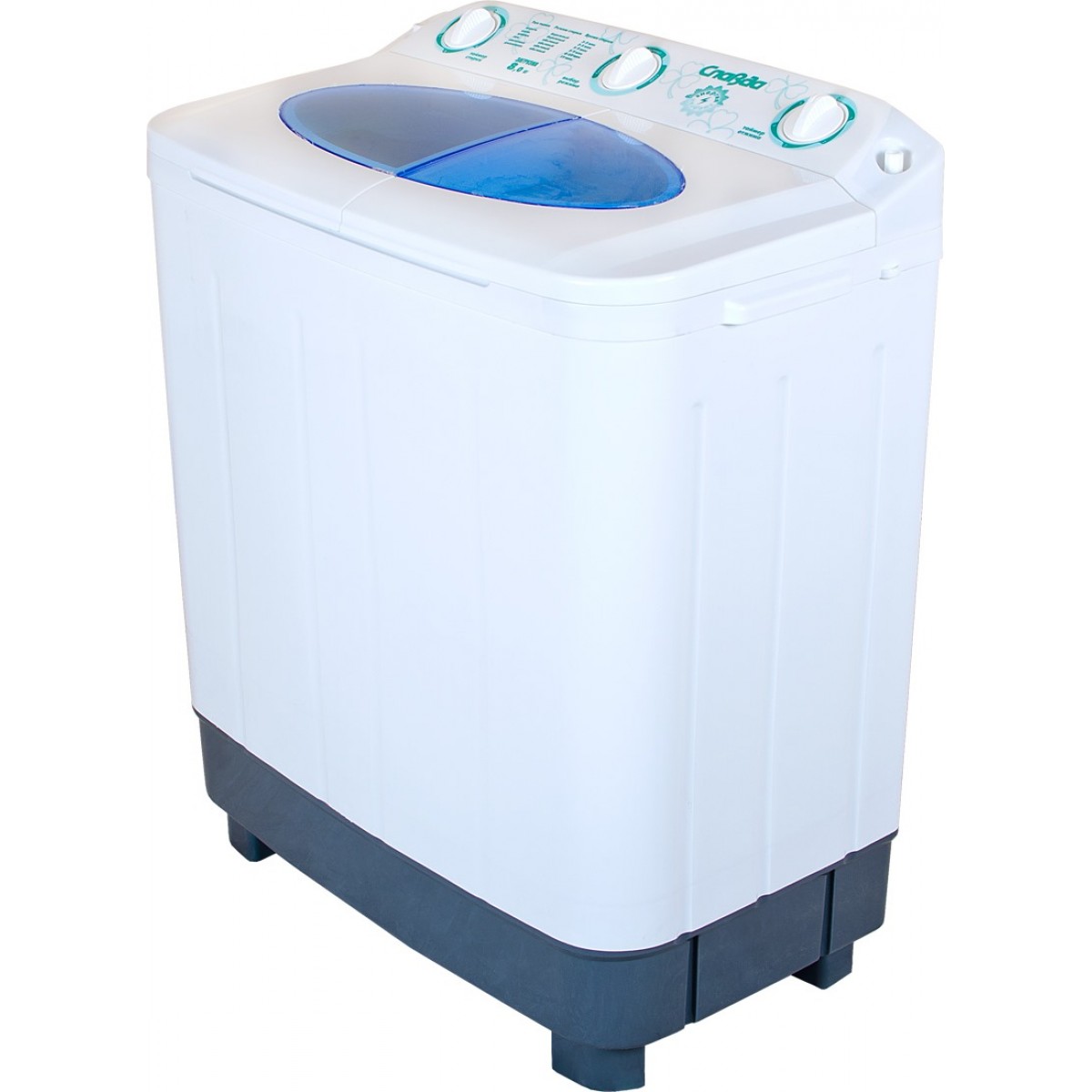

Стиральная машина «Ренова» WS-50PET, класс А, 1350 об/мин, 5 кг, п/автомат, белая Мини с отжимом

подробнее

Стиральная машина автомат мини ведро для носков с отжимом Cold

подробнее

Стиральная машина WILLMARK WMS-55P до 5,5кг Мини с отжимом

подробнее

Мини стиральная машина складная полуавтомат с отжимом AiSTYLE

подробнее

Мини стиральная машина с отжимом, складное ведро Pferi отжимом

подробнее

мини стиральная машина складная с отжимом wport

подробнее

Стиральная машина OPTIMA МСП-35 (п/авт. , пласт.крыш., стир./отж. 3,5кг/2.5кг, 1350об./мин., б/нас) Мини с отжимом

подробнее

Мини стиральная машина с отжимом, складное ведро Pferi отжимом

подробнее

Стиральная машина Малютка Optima MC-35СТ, 3,5 кг Мини с отжимом

5122

6722

подробнее

Мини стиральная машина складная полуавтомат с отжимом AiSTYLE

подробнее

мини стиральная машина/мини стиральная машина с отжимом SamalShop

подробнее

Стиральная машина активаторного типа волтера Мини с отжимом

подробнее

Мини стиралька/ стиральная мини машина полуавтомат с отжимом

5439

6399

подробнее

Стиральная машина Pedal n Spin с ножным приводом

Стиральная машина с ножным приводом



Abstract

Стиральная машина Pedal n Spin представляет собой стиральную машину с ножным приводом, которая легко вращается по принципу гусеницы. ле система и педальная система. Это чисто механическая система стиральной машины с вращающимся барабаном с приводом от педали и приводом от соединительного стержня. Это улучшает осанку пользователя, упрощает использование и обеспечивает устойчивость текущей стиральной машины Divya, обеспечивая более долгосрочное использование, улучшение гигиены и повышение эффективности вращения с огромным механическим преимуществом.



Введение

Нынешняя стиральная машина Divya представляет собой стиральную машину с ручным приводом, которая была разработана для использования людьми во всем мире во всех типах окружающей среды, уделяя особое внимание портативности, ремонтопригодности и удобству использования благодаря низкой -стоимость, эргономичный дизайн. Таким образом, проект стиральной машины в партнерстве с RS Components положил начало конкурсу People.Planet.Product Student Design Challenge, направленному на дальнейшее улучшение дизайна, удобства использования и устойчивости нынешней стиральной машины Divya за счет студенческих инноваций.

Цель этого проекта состояла в том, чтобы улучшить дизайн текущего продукта, сохранив при этом ключевые аспекты оригинального дизайна для простоты внедрения и принятия всеми заинтересованными сторонами по всему миру. Эта свобода инноваций привела к разработке моей стиральной машины Pedal n Spin с ножным приводом, о которой я расскажу в этой статье.



Продукт

Стиральная машина Pedal n Spin была разработана и изготовлена ​​для улучшения дизайна и удобства использования (включая положение пользователя и эффективность) стиральной машины Divya с ручным заводом, разработанной в рамках Проекта стиральных машин. Решение состоит в том, чтобы перевести входную мощность пользователя с ручного на ножной привод на основе хорошо зарекомендовавшей себя педали.

Проект устойчив за счет использования легкодоступных материалов, использования древесины с низким уровнем выбросов углерода и пригодности стали для вторичной переработки. Прочная конструкция обеспечивает долгий срок службы, а простота использования обеспечивает долгосрочное использование и внедрение. Кроме того, в новой конструкции повторно используется система вращения стирального барабана существующей конструкции с адаптацией системы вращения коленчатого вала с ручного на ножной для обеспечения устойчивости и простоты реализации проекта.

Pedal n Spin состоит из 52-литрового барабана с водонепроницаемой крышкой. Барабан заключен во внешнюю раму, которая позволяет конструкции барабана опираться на базовую люльку с помощью роликов без трения. Таким образом, установка опоры барабана аналогична той, что используется в современной стиральной машине Divya. Педали с ножным приводом соединены с внешней рамой барабана с помощью соединительных стержней (шатунов) и модульной обоймы, установленной по обе стороны от барабана. Две параллельные ножные педали поддерживаются деревянной доской на плоскодонном базовом блоке на расчетном расстоянии от барабана, что облегчает проворачивание педалей для вращения барабана посредством работы сидя на стандартном стуле.

Фотографии, демонстрирующие окончательную конструкцию Pedal n Spin

Чертеж САПР, показывающий окончательный дизайн и различные подсистемы стиральной машины Pedal n Spin вместе с ее размерами, можно увидеть ниже. Модель CAD была нарисована с использованием компонента DesignSpark Mechanical компонента RS. (Полный лист чертежа CAD прилагается внизу этой статьи)

Механический чертеж окончательной конструкции Pedal n Spin



Объяснение механика:

Педали соединяются с металлической клеткой через шатуны, расположенные симметрично напротив по обеим сторонам барабана. Когда одна педаль полностью нажата, другая педаль полностью выдвинута. При нажатии выдвинутой педали нажатая педаль возвращается обратно в выдвинутое положение. Барабан окружен двумя деревянными ободками (сверху и снизу бочки, с опорами из деревянных реек), два ободка вращаются на 4 роликах каждый, расположенных снизу, слева и справа (по бокам), что обеспечивает плавное вращение и предотвращает барабан не соскальзывает с роликовой дорожки (круглая кромка вокруг каждого узла обода предотвращает соскальзывание барабана с роликов). Клетка соединяется как с верхней, так и с нижней частью ствола через обод в сборе с помощью метода быстрого крепления с помощью одной барашковой гайки (легкость снятия для быстрого доступа к стволу). Две деревянные педали имеют ремешки для ног и наждачную бумагу для дополнительного сцепления и легкого вращения на соединительной раме конструкции педали. Нижняя опорная планка повышает жесткость педалей.

Объяснение операции:

1. Снимите барашковые гайки с каждой стороны клетки и освободите клетку сверху и снизу барабана.
2. Поднимите барабан из держателя.
3. Снимите крышку барабана и наполните водой, мылом и одеждой (25 л воды и 5 кг одежды)
4. Замените крышку и уплотнение.
5. Опустите ствол обратно в люльку.
6. Защелкните и прикрепите клетку к стволу.
7. Стиральная машина готова к работе.
8. Работа заводной рукоятки: сядьте на стул на одной линии с педальными рукоятками, начните крутить педали попеременно, чтобы вращать барабан.
9. Проворачивайте до тех пор, пока белье не будет очищено (приблизительно 5–10 минут в зависимости от частоты вращения проворачивания)



Видеодемонстрация и объяснение:

Окончательный вариант рабочего проекта можно увидеть в приведенном выше видео, где он подробно объясняется. На видео также показано, как люди разного возраста (от 12 до 85 лет) и телосложения с легкостью управляют стиральной машиной. Быстрая разборка также продемонстрирована на видео.

Мой путь к этому вызову начался с идеи продукта, эскиза и объяснения того, как он улучшит текущую стиральную машину. После выбора в качестве финалиста конкурса началось быстрое прототипирование идеи, чтобы создать надежный, эффективный и функциональный окончательный дизайн. Разработка прототипа и настройка параметров, необходимых для получения окончательного варианта, можно увидеть в разделе «Простота реализации» ниже.



Простота реализации

Подробно изучена история и конструкция известной и испытанной педальной швейной машины. Эта система работает хорошо, но требует системы с двойным маховиком, которая вызвала бы проблемы с долгосрочным обслуживанием и размерами. Следовательно, концепция педали была преобразована в кривошипно-шатунную систему с прямым приводом с использованием двух шатунов для соединения педалей со стиральным барабаном.

Конструкция была достигнута путем использования этой концепции педали и создания 4 различных прототипов для определения наилучших параметров системы кривошипа педали, а затем модификации усовершенствованного привода педали для подключения к уже изготовленной системе вращения барабана стиральной машины Divya. , заменяя систему с ручным заводом текущей конструкции. Поэтому новая версия представляет собой просто улучшенную систему вращения только барабана. Такое быстрое прототипирование и повторное использование аспектов стиральной машины Divya упрощают внедрение.



Разработка и эволюция прототипа:

Это прототипирование началось с V1, в первом проекте основное внимание уделялось тестированию концепции конструкции педали без барабана или ролика, а вместо этого с двумя вращающимися деревянными дисками на шпинделе. V1 оказался успешным, поскольку система педалей с педалью и ножным приводом удобно вращала деревянные диски.

Прототип Pedal n Spin V1

На следующем этапе у V2 была изменена конструкция, позволяющая установить 52-литровую бочку и заполнить ее возрастающей нагрузкой до 25 кг. Недавно утяжеленный барабан легко вращался с помощью кривошипной системы.

Прототип Pedal n Spin V2

Последний этап испытаний был проведен на V3 с несколькими регулируемыми параметрами конструкции, чтобы обеспечить оптимизацию всех возможных длин шатуна, диаметра вращения, положения шарнира педали и общего количества движений педали для наиболее эффективного эксплуатация окончательного проекта, причитающегося производителю. Эти параметры также были скорректированы для максимального удобства пользователя, легкости и плавности движений. Множество людей разного роста и возраста тестировали эту регулируемую версию, проверяя различные доступные варианты параметров.

После тщательного тестирования конструктивных параметров окончательная версия была скорректирована и сконструирована с уверенностью, обеспечивающей максимальную эффективность благодаря следующим окончательным характеристикам конструкции: 210-миллиметровое движение вперед-назад, оставляя достаточно мощности, чтобы легко вращать 25-килограммовый барабан с водой без неудобного большого количества движений.

(по сравнению с ходом 400 мм в V1 и V2)

Окончательная высота педали кривошипа составляет 350 мм от нижней точки поворота до центра вращения деревянной педали, уменьшение этого параметра вызывало неудобное движение, а любое большее — неудобное положение сидя.

Длина шатуна составляла 600 мм, что оптимизировало наиболее компактное пространство для устройства без ущерба для мощности и плавности хода, что происходит при укорочении шатуна.

Общий вес барабана и внешней рамы (без воды) = 6 кг

Общий вес стиральной машины Pedal n Spin (без барабана) = 13 кг

Общие размеры = 950 x 480 x 330 мм (без барабана)



Благодаря точной настройке всех подвижных частей, описанной выше, барабан свободно вращается на системе роликов люльки, которая была очень эффективно разработана в рамках проекта «Стиральная машина» с минимальными усилиями пользователя, требуемыми для запуска системы с помощью ножных педалей, что позволяет высокая скорость вращения. Следовательно, пользователь может сидеть в расслабленном положении со свободными руками для выполнения любых других задач. Широкий спектр пользователей разного телосложения и возраста, которые тестировали окончательный дизайн, не испытывал физического напряжения или дискомфорта (как видно из видео). Пользователям это понравилось, и они были впечатлены простотой использования.



Стоимость концепции

Различные материалы и подсистемы, необходимые для окончательной конструкции стиральной машины, а также их стоимость и использование приведены в таблице анализа затрат ниже:



Окончательный прототип стиральной машины с педальным отжимом – Спецификация
Часть	Использование в стиральной машине	Количество	Стоимость единицы $	Общая стоимость $
Бочка 52 литра, одобренная ООН	Барабан стиральной машины	1	22. 30	22.30
Уплотнитель крышки	Герметичное уплотнение ствола	1	0,13	0,13
Большие ролики	Нижние опорные колеса бочки	4	2,17	8,68
Маленькие колесики	Боковые опорные колеса	4	1,66	6,64
Фанера 450 x 450 x 18 мм	Обод барабана	4	3,34	13,36
Фанера 460 x 460 x 9 мм	Кромка обода барабана	2	2,06	4.12
Деревянные рейки 380 x 35 x 35 мм	Опора обода барабана	4	0,22	0,88
Фанера 620 x 330 x 18 мм	Опорная опора	2	3,40	13,60
Массив дерева 450 x 100 x 20 мм	Опорная люлька	5	0,75	3,00
Деревянные рейки 900 x 35 x 35 мм	Опорная опора	2	0,53	2,12
Деревянные бруски размером 140 x 140 x 30 мм	Используется для педалей	2	0,38	0,76
грубая наждачная бумага 200 x 70 мм	Ручка педали	2	0,32	0,64
Тканевая тесьма шириной 40 мм (длина 0,3 м)	Используется для ножек	2	0,06	0,12
Шурупы для дерева M4 x 16 мм	Каркас и педали	32	0,02	0,64
Шурупы для дерева M4 x 20 мм	Колесики	32	0,02	0,64
Шурупы для дерева M4 x 40 мм	Люлька и краевая конструкция	42	0,03	1,26
Гайки 12 мм	Педаль/сепаратор/шатуны	14	0,06	0,84
Шайбы 10 мм	Педаль/каркас	8	0,01	0,08
Полая стальная труба 16 мм (длина 4,2 м)	Педаль/сепаратор в сборе/шатуны	1	4. 01	4.01
Цельный стальной стержень 10 мм (длина 1,3 м)	Педаль/каркас (установочные штифты) в сборе	1	0,81	0,81
Болты M8 x 60 мм	Клетка в сборе	2	0,16	0,32
Барашковые гайки M10	Клетка в сборе	2	0,18	0,36
Плоский стальной стержень 20 мм x 3 мм (длина 0,36 м)	Педаль кривошипа и обойма ствола	1	1,03	1,03
Плоский стальной стержень 30 мм x 3 мм (длина 0,08 м)	Соединительная пластина в клетке с барашковой гайкой	1	0,15	0,15
Общая стоимость:				86,49 $



Производство

Текущая конструкция и прототипы были изготовлены в деревообрабатывающей мастерской с базовым оборудованием для металлообработки (ремонтный отдел мастерской), аналогичной мастерским, используемым для разработки текущих стиральных машин Divya (это было подтверждено Проект стиральной машины), что позволяет упростить изготовление.



Для изготовления окончательной конструкции требуются следующие основные процессы:

Металлоконструкции — резка, сварка, шлифовка и сверление, а также окраска распылением.

Изделия из дерева — Шлифование, резка ленточной пилой, электролобзиком, сверление и завинчивание.

Эти навыки легко доступны по всему миру по низкой цене.

Кроме того, производственный процесс упрощается за счет повторного использования большей части конструкции стиральной машины Divya и уже существующей производственной инфраструктуры, поэтому на производственную линию необходимо добавить только металлические детали.



Материалы

Для системы вращения барабана использовалась древесина, поскольку этот процесс проектирования уже находится в производстве и доказал свою эффективность в системе вращения благодаря ее использованию в текущей стиральной машине Divya.

Сталь использовалась для системы привода педали, поскольку она прочная, легкодоступная, простая в изготовлении и ремонте в базовой мастерской без литьевого монтажа, ЧПУ или других инженерных процессов. Следовательно, устройство можно обслуживать или ремонтировать без помощи специалиста, а практически все компоненты можно собрать вручную с помощью базовых навыков самостоятельного изготовления.



Выбор материалов:

Металл: Плоская сталь, цельный круглый, полая круглая стальная труба доски

Причина: Легкий, легко формуемый и водонепроницаемый



Цепочка поставок

Стиральная машина Divya имеет существующую успешную дистрибьюторскую сеть, и я уверен, что Pedal n Spin с ее улучшенным дизайном и тем фактом, что она подключается к нынешние производственные системы дизайна стиральных машин Divya будут способствовать совершенствованию и расширению этой сети.

Кроме того, сырье, необходимое для изготовления стиральной машины Pedal n Spin, легко доступно по всему миру по цене, аналогичной стоимости стиральной машины Divya. Сварщики и столяры также легко доступны, что позволяет производственной цепочке поставок нового дизайна быть успешной и устойчивой в будущем с возможностью резервной цепочки поставок, если материалы заказываются у разных поставщиков. Модульная конструкция позволяет разбирать новую стиральную машину на более мелкие части для облегчения доставки в конечный пункт назначения, что обеспечивает бесперебойную транспортную цепочку поставок.



Оригинальность

После обширных интернет-исследований концепция стиральной машины с педалью нигде не была найдена. Таким образом, это оригинальная идея, и ее оригинальность позволяет улучшить существующие стиральные машины с педальным приводом, в которых используется велосипедная педальная система, и улучшить стиральную машину с ручным приводом Diyva за счет следующих конструктивных преимуществ:

• Педаль движение действительно плавное, легкое и оказывает минимальную нагрузку на ноги пользователя.
• Сидячее и расслабленное рабочее положение позволяет верхней части тела свободно выполнять другие задачи.
• Барабан можно легко снять с помощью каркаса и педали, что упрощает транспортировку.
• Меньше потенциальных болей в суставах и спине благодаря улучшенной позе пользователя.
• Использует силу нижней части тела.
• Двойная кривошипная система распределяет нагрузку на обе ноги, уменьшая физическую нагрузку и напряжение.
• Более простое техническое обслуживание (по сравнению с цепными стиральными машинами на базе велосипедов, которые ненадежны в очень отдаленных районах и имеют более высокие производственные затраты).



Стиральная машина Pedal n Spin является новой и вдохновляющей, поскольку я получил положительные отзывы от многих людей, которые ее использовали (см. стиральная машина.



Принятие

Движение системы педалей во время движения очень интуитивно понятно, и во время работы не требуется особых размышлений о том, как действовать. Брошюра и видео, показывающее, как пользоваться стиральной машиной, начиная с загрузки барабана для стирки, использования педального механизма и выгрузки белья, будут предоставлены для более широкого внедрения машины.

Его конструкция аналогична конструкции стиральной машины Divya, которая получила широкое распространение в целевых сообществах. Следовательно, эти сообщества также будут конечными пользователями моего улучшенного дизайна, поэтому ожидается повышенный уровень принятия.



Экологичность

Новая стиральная машина прослужит дольше благодаря более прочному материалу, а любые обрезки металла на 100 % подлежат вторичной переработке. Потенциально сломанные продукты также могут быть легко отремонтированы из их основных существующих материалов в мастерских по всему миру, что позволяет сократить количество отходов и повторно использовать. Он не использует электричество, а производственный процесс не наносит вреда окружающей среде.

Новая и улучшенная конструкция стиральной машины Pedal n Spin, в свою очередь, должна оказать положительное влияние на конечного пользователя благодаря ее способности отжимать быстрее, дольше с меньшими усилиями, освобождать руки для выполнения других задач, в то время как выполняется промывка, что значительно поможет повысить качество жизни его конечных пользователей и позволит ему иметь повышенную популярность. Эти положительные черты помогают достичь Целей ООН в области устойчивого развития (ЦУР) с упором на ЦУР 6 (Чистая вода и санитария) и SDG 3 (Хорошее здоровье и благополучие).



Культурная значимость

Как южноафриканец, я чувствую, что эта концепция очень актуальна для нашей нынешней социальной и экономической среды из-за большого количества населения, проживающего в сельских или городских районах, которые ограничены отсутствием доступа к устройствам, которые могут быть используется для легкой стирки одежды. Вместо этого они вынуждены стирать одежду вручную, что требует много времени и усилий, которые можно было бы лучше использовать в другом месте. Следовательно, моя стиральная машина Pedal n Spin может помочь улучшить санитарные условия жизни этих людей в Южной Африке и во всем мире.



Заключение

В заключение, базовая конструкция с ножным приводом и простая в использовании стиральная машина, обсуждаемые в этой статье, оказались успешными благодаря своей низкой стоимости, высокой долговечности и уже высокой степени внедрения, как видно из видео. Я с нетерпением жду возможности распространить этот дизайн по всему миру среди сообществ, которые нуждаются в нем для улучшения своего уровня жизни и уровня гигиены.



Контактный телефон

Для получения дополнительной информации или сотрудничества, пожалуйста, свяжитесь со мной по телефону:

Электронная почта: [email protected]

LinkedIn: Кай Гудолл

Стиральная машина | Encyclopedia.com

gale

просмотров обновлено 23 мая 2018

Предыстория

Механические стиральные машины появились в начале 1800-х годов, хотя все они были с ручным приводом. Ранние модели чистили одежду, протирая ее, а более поздние модели чистили одежду, пропуская ее через воду. Коммерческие стиральные машины с паровым приводом появились в 1850-х годах, но домашние стиральные машины оставались полностью ручными до начала 19 века.00-х годов, когда несколько компаний начали производить электрические машины. Компании Automatic Electric Washer Company и Hurley Machine Corporation начали продавать электрические стиральные машины в 1907 году, в то время как Maytag предложила электрическую стиральную машину с отжимом в 1911 году. В 1947 году Bendix предложила первую полностью автоматическую стиральную машину, а к 1953 году машины с отжимом обогнали машины с отжимом. в популярности.

Последняя отжимная шайба, произведенная в США, была изготовлена ​​в июне 1990 года на заводе Speed ​​Queen в Рипоне, штат Висконсин. Сегодня основными производителями в США являются General Electric, Maytag (Монтгомери Уорд), Speed ​​Queen (Амана и Монтгомери Уорд), Whirlpool (Кенмор) и White Consolidated (Frigidaire и Westinghouse).

Теперь доступно множество моделей с множеством различных функций; однако, за некоторыми исключениями, отличаются только элементы управления. Единственная разница между стиральной машиной в вашем доме и стиральной машиной с вертикальной загрузкой в ​​прачечной самообслуживания заключается в прочности конструкции.

Стиральная машина работает от двигателя, который соединен с мешалкой через узел, называемый трансмиссией. Двигатель и трансмиссия находятся в нижней части машины, а мешалка проходит через середину машины. Трансмиссия аналогична трансмиссии в вашей автомобиля тем, что он изменяет скорость и направление движения мешалки. В одном направлении (перемешивание) трансмиссия изменяет вращение мешалки и спиннингового бака — внутреннего бака с небольшими отверстиями — на возвратно-поступательное движение. Когда двигатель реверсируется органами управления (вращение), трансмиссия блокируется, и мешалка, трансмиссия и центрифуга вращаются как единое целое. Без изменения скорости или направления трансмиссии устройство использует центробежную силу для удаления с одежды как можно большего количества воды. Двигатель также соединен с насосом. Когда двигатель вращается в направлении вращения, насос откачивает воду из бака и сбрасывает ее через сливную трубу.

Модели, предназначенные для использования в других странах, имеют другие функции. Один компонент, необходимый для всех моделей, продаваемых в Англии (и, возможно, вскоре в остальной Европе), называется замком крышки. Обычно при поднятой крышке стиральная машина должна остановиться из соображений безопасности. Однако в Англии, когда стиральная машина работает, крышка должна быть закрыта.

Сырье

Многие детали стиральной машины изготавливаются из листовой стали, обычно покрытой цинком для повышения устойчивости к ржавчине. Производитель стали поставляет металл в рулонах, что позволяет резать материал по размеру с минимальными отходами или автоматически подавать в процесс формовки. На некоторых моделях Speed ​​Queen спиннинг состоит из 9нержавеющая сталь 0045. Во всех остальных моделях используется сталь (так называемое эмалированное железо), предназначенная для покрытия фарфора . Для умывальника, который не видно, если не открыть корпус машины, обычно используется эмалированный утюг с фарфоровым покрытием. Исключением является Whirlpool, использующий пластик вместо эмалированного железа для внешней раковины.

Многие другие детали также изготовлены из пластика. Производители получают необработанный пластик, из которого они изготавливают детали размером с маленького муравья, используя их для компонентов машин, которые не имеют веса и/или требуют очень хорошей коррозионной стойкости. К таким частям относятся насос, ограждения бака (которые предотвращают выбрасывание одежды из барабана в стиральную ванну или зону шкафа) и мешалка.

Трансмиссия обычно изготавливается из литого алюминия, который поставляется производителем в виде слитков — 20-фунтовых алюминиевых пластин. Детали из металлолома обычно переплавляются и используются повторно. Шланги, элементы управления (таймеры, переключатели и т. д.) и двигатели закупаются в сборном виде у других производителей.

Производство

Процесс

Производственный процесс подразделяется на изготовление (изготовление деталей), сборку (соединение деталей для получения компонентов) и сборку (соединение компонентов для получения конечного продукта). Процесс изготовления включает в себя несколько различных процедур, каждая из которых специфична для определенного типа сырья — листового металла, пластика или алюминия. Как только составные части изготовлены, они собираются; основные узлы или компоненты включают трансмиссию, насос, барабаны для отжима и стирки, балансировочное кольцо и окрашенные детали. Наконец, подузлы собираются вместе внутри корпуса стиральной машины, которая затем завершается.

Изготовление

• 1 Большинство деталей из листового металла формуются на машине, называемой прессом. Это название весьма описательно, так как машина фактически сжимает (или сжимает) кусок листового металла между двумя половинками пресс-формы, называемой штампом. Металл примет форму пространства между половинками штампа. Поскольку металл в деталях, формируемых только одним штампом, имеет тенденцию к образованию складок, трещин или разрывов, для изготовления каждого компонента обычно используется несколько штампов. Там, где это возможно, металл подается прямо из рулона в пресс. Когда это невозможно, металл нарезается по длине и вручную (или, в случае более крупных деталей, таких как шкаф, автоматически) помещается в штамп.
• 2 Пластмассовые детали формуются в машине для литья под давлением, металлической форме с одной или несколькими полостями в форме желаемой детали. После нагревания до точки плавления пластик вдавливается в форму под высоким давлением. Затем через форму пропускают воду для охлаждения и затвердевания детали. Затем пресс-форма открывается, и деталь выталкивается выталкивающими штифтами. Когда вы смотрите на пластиковую деталь, вы часто можете увидеть маленькие круги, созданные этими штифтами.
• 3 Алюминиевым деталям трансмиссии придают грубую форму в машине для литья под давлением, которая работает почти так же, как пресс-форма для литья под давлением, за исключением того, что она не использует давление. расплавленный металл механически заливается в форму и охлаждается. Последующему черновому отливке затем придают окончательную форму с помощью различных машин, которые сверлят отверстия, срезают лишний металл с критических поверхностей или отрезают металл от детали.

Подузлы

• 4 Коробка передач собирается вручную рабочими, которые скрепляют болтами, защелкивают или спрессовывают (плотно соединяют) несколько валов и шестерен. Затем рабочие добавляют отмеренное количество масла и скрепляют узел болтами.
• 5 Насос собирается автоматически. Роботы размещают рабочее колесо и уплотнения в крышке и корпусе и герметизируют насос. Некоторые производители используют в качестве герметика тепло, а другие — вибрацию (вырабатывающую тепло).
• 6 Детали бака изготавливаются на прессах, а сборка производится автоматически. После скатывания в форму барабана боковая сторона сваривается. Затем сварной шов сглаживается, и барабан помещается на устройство, называемое 9.расширитель 0837, , который растягивает ванну до ее окончательной формы. Затем к барабану приваривают дно, и этот шов также зачищают. Если ванна из нержавеющей стали, она отполирована, чтобы не цеплялась за одежду. В противном случае ванну погружают в раствор, называемый грунтовым покрытием , и нагревают примерно до 1600 градусов, пока это покрытие не затвердеет. Если ванна не будет видна (ванна для мытья посуды), узел готов. Если ванна будет видна (отжимная ванна), финишное покрытие наносится по той же процедуре, что и грунтовка; этот последний слой придает ванне белый или синий цвет.
• 7 Балансировочное кольцо представляет собой большой груз, стабилизирующий шайбу. Его внешняя структура пластиковая, с металлическим кольцом, вплавленным в пластик для прочности. Цемент добавляется и точно балансируется. Это кольцо, которое весит более двадцати фунтов, удерживает машину от «ходьбы» или перемещения, когда она используется.
• 8 Производители стиральных машин используют любой из нескольких процессов покраски. Один производитель использует сталь, предварительно окрашенную производителем стали. Хотя этот тип стали дешевле, он не обеспечивает наилучшей защиты от ржавчины, поскольку обрезанные кромки не окрашены. Другие компании обрабатывают свои детали различными химическими веществами, чтобы очистить и подготовить их перед нанесением 9краска 0045. В некоторых случаях краска имеет порошкообразную консистенцию, похожую на муку. Смешанный с воздухом и получивший электрический заряд порошок распыляется на деталь, подвешенную к подвесному конвейеру, и получает противоположный заряд, так что он и порошок притягиваются друг к другу. После распыления конвейер перемещает деталь в печь, в которой краска плавится; когда деталь остынет, процесс окраски завершен.

Сборка

• 9 Этот процесс начинается с установки трансмиссии на балансировочное кольцо. Трансмиссия установлена ​​на подшипнике, прикрученном болтами к баку для стирки; умывальник стоит на конвейере. Другой подшипник (нижний подшипник), тормозной узел и ведущий шкив надеваются на конец трансмиссии. Затем поворотный механизм, называемый поворотный купол и ножки крепятся болтами к узлу, чтобы удерживать все части вместе.
• 10 Используя механизм с гидравлическим приводом, рабочие затем поднимают этот узел, называемый модулем , , на основание стиральной машины. Добавлены пружины, чтобы удерживать модуль и основание вместе. Добавляется уплотнение, бак для отжима прикручивается болтами к трансмиссии внутри бака для стирки, а его пластиковые крышки защелкиваются на место. Пластиковая ступица, которая соединяет мешалку с трансмиссией, привинчена к выходному концу вала трансмиссии. Затем мешалка защелкивается на ступице.
• 11 Теперь насос и монтажный кронштейн прикручены к двигателю, который затем снабжен экраном для защиты от потенциальных утечек. Этот узел крепится болтами к основанию стиральной машины и соединяется с модулем трансмиссии с помощью ремня и шлангов.
• 12 Далее к крышке и верху крепятся петли крышки. Верхняя часть стиральной машины прикреплена болтами к корпусу с помощью шарнира для удобства обслуживания. Смесительный клапан для управления смесью горячего и холодного привинчен к задней части шкафа. Графическая панель, которая содержит слова и изображения, поясняющие элементы управления, установлена ​​на панели управления; сами элементы управления крепятся сзади. Проводка, соединенная как единое целое, называется 9жгут 0837. Жгут прикрепляется к разъемам управления одним концом, а другой конец пропускается через отверстие в верхней части для крепления к двигателю. Из-за большого размера и веса сборка шкафа затем помещается в стиральную машину роботом.
• 13 Шкаф крепится болтами к основанию, а элементы управления защелкиваются вместе с ответными разъемами на модуле и двигателе. Сливной шланг протягивается через шкаф и добавляется деталь, называемая «гусиная шея» . Именно эта часть придает шлангу форму крючка, чтобы он мог крепиться к сливу. После тестирования прикручивается передняя панель и добавляется пакет информации и аксессуаров.
• 14 Готовый блок автоматически упаковывается в ящики. Машина открывает картонную коробку, которая была плоской для отправки, и опускает ее на стиральную машину. Верхний и нижний клапаны одновременно подгибаются и приклеиваются. Затем машина оказывает давление на верхнюю и нижнюю часть ящика, чтобы убедиться, что клей правильно схватился. После того, как клей схватится, машина обвязывает верхнюю часть ящика обвязочной лентой, чтобы добавить прочности для транспортировки автопогрузчиком (блоки перемещаются сверху, чтобы снизить риск повреждения).

Контроль качества

Все детали, приобретенные у сторонних производителей, перед использованием проверяются на месте, как и большинство узлов. Например, все трансмиссии автоматически проверяются на работу, шум и вибрацию. Все насосы проверяются на герметичность с помощью воздуха, автоматически, если их сборка была автоматизирована, и вручную, если она была ручной. Все окрашенные детали визуально осматриваются на наличие дефектов. Ежедневные образцы помещают в моющие средства, отбеливатели и паровые бани для проведения испытаний на коррозию. После полной сборки машину заливают водой и проверяют на шум, вибрацию и визуальные дефекты, а также исправность органов управления и механизмов. После упаковки некоторые устройства проходят серьезные испытания, чтобы имитировать условия транспортировки для проверки процесса упаковки в картонные коробки.

Побочные продукты/отходы

Остатки листового металла продаются центрам переработки металла, а оставшийся алюминий переплавляется для использования. Оставшийся пластик измельчается на мелкие кусочки и повторно используется для невидимых деталей, потому что цвет невозможно сохранить постоянным. Неиспользованная краска (в виде порошка) утилизируется и используется повторно автоматически. Химические вещества из таких процессов, как краска, превращаются в безвредные отходы и безопасно утилизируются.

Будущее

По мере того, как двигатели становятся менее дорогими и долговечными, становится экономически выгодным предлагать стиральные машины с непосредственным приводом от двигателей, а не ремней, что делает стиральные машины более универсальными и менее шумными. Другой вероятной тенденцией будет постепенное замещение стиральных машин с вертикальной загрузкой стиральными машинами с фронтальной загрузкой, которые, поскольку требуют меньше воды, удовлетворяют установленным государством ограничениям на водопользование. В Японии тестируют стиральную машину, которая очищает с помощью пузырьков, а не с помощью мешалки. Используя компьютер, эта машина «чувствует», насколько загрязнена каждая партия одежды, а затем создает пузырьковую активность, необходимую для удаления этого количества грязи. Это называется «нечеткой логикой», потому что она более точно имитирует человеческую логику, чем обычные компьютеры. В случае успеха эти машины станут доступны в другом месте. В дальнейшем люди могут использовать стиральные машины, очищающие с помощью ультразвука — звуковых волн, вибрирующих с частотой более 20 000 циклов в секунду не различимы человеческим ухом.

Где узнать больше

Книги

Вулридж, Вуди. Мастер по ремонту автоматических стиральных машин Frigidaire: конструкция Unimatic и Pulsamatic. Лонгхерст, Рей, 1990.

—. Мастер по ремонту автоматических стиральных машин Maytag: все модели. Longhurst, Rey, 1990.

Периодические издания

«Быть нечетким или не быть нечетким».
