Как подключить компрессор от холодильника?⭐ Инструкция пользователю по подключению компрессора от холодильника

Необходимость подключить компрессор может возникнуть, если вдруг холодильник перестал работать. При этом сделать это можно самостоятельно, главное, быть внимательным и следовать инструкции.

Но если холодильник сломался и поэтому его включить не получается, нужно обратиться в сервисный центр за квалифицированной помощью мастера. Излишняя самостоятельность и экономия могут привести к ещё большему ремонту и растратам.

Где расположен компрессор?
Как подключить компрессор от холодильника с реле?
Как подключить компрессор от холодильника без реле?
Как подключить компрессор от холодильника с конденсатором?
Проверка подключения и запуск двигателя

Читайте также: Как разморозить холодильник?

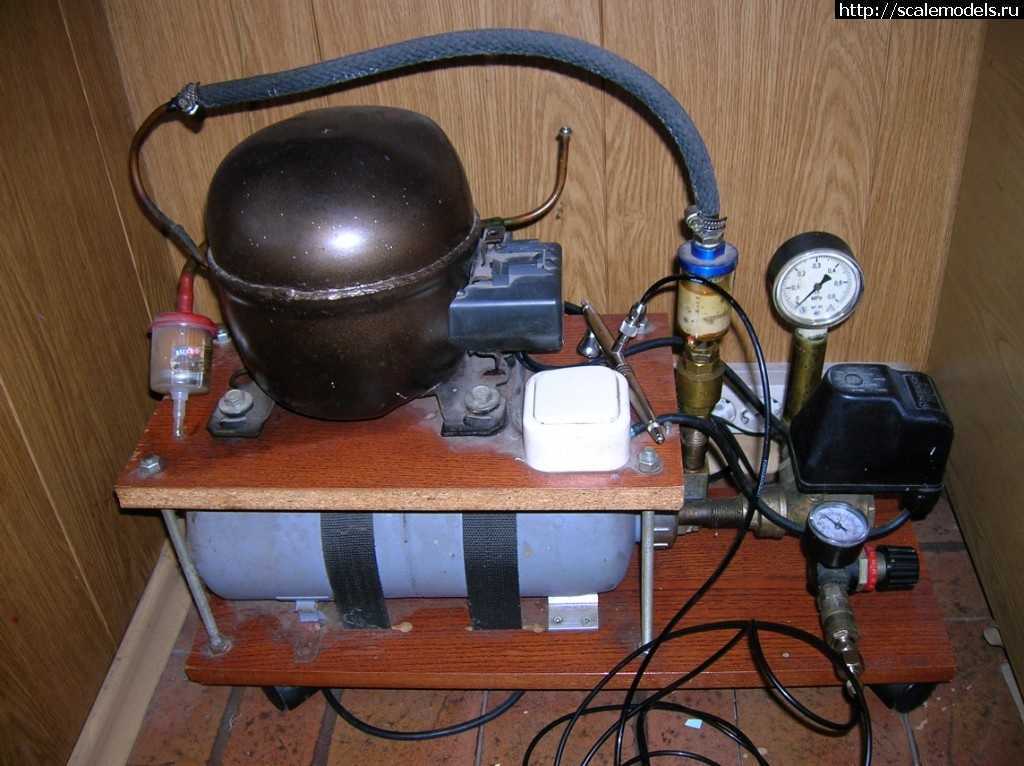

Как правильно подключить компрессор от холодильника?

Где расположен компрессор от холодильника?

Прежде чем пытаться заново подключить холодильник, нужно понимать, где расположен компрессор. Найдёте вы его на задней стенке внизу, а в некоторых системах их может быть целых два. Благодаря компрессору вращается хладагент. А сам он работает от двигателя. Новые холодильники оснащены поршневыми компрессорами, в которых уже стоит мотор. Они реже выходят из строя, так как не могут потерять хладагент.

Читайте также: Как настроить температуру в холодильнике?

Как подключить компрессор от холодильника с реле?

Если вы хотите подключить реле холодильника, то должны понимать логику, она же поможет проверить работу двигателя. Но установить причину поломки сможет только мастер.

На двигателе есть три вывода с отметками:

На входе увидите букву «С».
Пусковая клемма обозначается английской «S».
Рабочая «M» или «R».

Правильно подключать холодильник следующим образом. К каждой клемме поочерёдно подключите тестер. Для начала замерьте количество Ом пусковой и рабочей. Сложите результаты, которые у вас получатся, и сравните их с силой сопротивления между обмотками. Её тоже определяют с помощью тестера.

Если ваш компрессор работает – значения получатся одинаковые.

Могут быть лишь небольшие отступления.

Читайте также: Рейтинг лучших холодильников Ноу Фрост

Как подключить компрессор от холодильника без реле?

Подключать холодильник напрямую без реле нужно, начиная с прозвона общего вывода. Потом подсоедините клемму, а другую приставьте к рабочей. Вам нужно понять, ориентируясь на сопротивление, какая именно работает. Цифра получится не очень большой. Если значение высокое, то это указание на пусковую.

Как подключить холодильник без реле нужно понимать, в противном случае он сильно нагреется и быстро сломается. Проверьте пробиваемость техники, чтобы не получить удар током. Для этого обмотайте левую клемму и подключите её к выходной обмотке, а правую с обратной стороны. Таким же образом проверьте остальные клеммы. Если с ними всё в порядке, не пробивают, можно пользоваться. И этот компрессор исправный.

Вы не уверены в том, что сможете правильно включить холодильник? Лучше вызвать мастера на дом. Помните, что любое неверное обращение с техникой может привести к большому ремонту.

Читайте также: Как почистить холодильник?

Как подключить компрессор от холодильника с конденсатором?

Чтобы подключить компрессор от холодильника к сети с конденсатором, вам нужно для начала подключить к сети мотор клеммами. Создайте контакт с общим, а после рабочим проводом. На старт энергию дают коротким контактом голого провода.

Будьте внимательны и осторожны, чтобы вам не ударило.

После того как вы подключитесь к сети, из прибора услышите гудение. Двигатель начнёт выдувать воздух, контактируя с выходом. Подождите около 15 минут. Холодильник нагреется до 50 градусов. Но не ждите перегрева. И двигатель заработает. Если подключить двигатель от холодильника не удалось, нужно проверить все части питательной цепи.

Читайте также: Какая оптимальная температура в холодильнике?

Проверка подключения и запуск двигателя

Удостовериться, чтобы работы проведены правильно, поможет мультиметр.

Но для начала проверьте, что корпус не бьёт током. Всё хорошо? Тогда можно прикладывать прибор к каждому контакту по очереди. Если видите на мультиметре цифры, нужно разобраться с обмоткой, с ней что-то не так. А о работе компрессора говорит иконка бесконечности.

Чтобы и дальше проверять, как подключён холодильник к сети, нужно снять кожух с компрессора. Уберите провода от контактов. Перекусите трубы двигателя, которые служат соединением между ним и другими деталями. Открутите крепёж и освободите компрессор из кожуха. Затем узнайте сопротивление. Для этого приложите к контактам на выходе тестер. Норма – 25-35 Ом. Точная цифра зависит от того, какой у вас холодильник и двигатель в нём. Если вы видите сопротивление другое, то компрессор от холодильника нужно заменить и подключить заново.

Теперь проверить работу монометром.

Читайте также: Как устранить неприятный запах в холодильнике?
Проверяем подключение и запускаем двигатель

К штуцеру присоедините шланг с отводом, запустите мотор и замерьте давление в компрессоре. Если с ним всё в порядке, то на монометре увидите 6 Атм. Но сразу выключите прибор, давление начнёт расти быстро и тогда холодильник может выйти из строя. Если с компрессором что-то не так, то монометр выше 4 Атм не даст. И тогда вам понадобится установить и подключить компрессор холодильника ещё раз. Замену детали лучше доверить опытному мастеру.

Если с давлением всё в порядке, но прибор не включается, тогда может быть подключить пусковое реле холодильника, так как с ним есть проблемы. Бывает, что после подключения двигателя, он не работает. И обычно проблема кроется в том, что его клинит. Исправить это можно одним устройством с диодами. Его присоединяют к двигателю и буквально на пару секунд дают напряжение. Через 30 секунд повторяют то же самое ещё раз. Таким образом, двигатель раскаливается и начинает работать.

Читайте также: Лучшие бюджетные холодильники этого года

Но не всегда получается понять, что не так, тестируя цепь. Для запуска электродвигателя нужен электронный блок. Его ставят внутрь устройства. Если же попробовать такой механизм запустить иначе, то может замкнуть, и тогда он точно сломается. Лучше обратиться в сервисный центр.

как подключить компрессор холодильника, тольятти

как подключить компрессор холодильника

Холодильный компрессор — компрессор, предназначенный для сжатия и перемещения паров хладагента в холодильных установках. При сжатии паров происходит повышение не только давления, но и температуры. После компрессора сжатый холодильный агент поступает в конденсатор , где сжатый газ охлаждается и превращается в жидкость (по типу охлаждения конденсаторы делятся на воздушные и водяные), жидкость затем через дроссельное устройство поступает в испаритель(при этом её давление и температура снижается) , где она кипит, переходит в состояние газа, тем самым забирая тепло из окружающего пространства. После этого пары хладагента поступают снова в компрессор для повторения цикла.
Компрессор, как и любой другой агрегат, подвержен поломке. Поэтому расскажем как подключить компрессор к холодильнику в домашних условиях.

Как проходит подключение компрессора?

Первым делом снимите мотор со старого холодильника.

1. Демонтаж неисправного компрессора.

— установить причину неисправности компрессора (дефект компрессора, утечка фреона, засорение капиллярной трубки, дефекты системы оттайки)

— напильником надрезать заправочную трубку и обломать ее

— надрезать капиллярную трубку на расстоянии 20-30 мм от фильтра осушителя и обломать ее
— труборезом отрезать нагнетательную и отсасывающую трубки на расстоянии 10-20 мм от шва компрессор-трубка

— труборезом отрезать фильтр-осушитель на расстоянии 10- 15 мм , от шва фильтр-конденсатор и снять его

— демонтировать пускозащитное реле с мотор — компрессора

— снять крепления компрессора к траверсе холодильного шкафа

— снять компрессор с траверсы

— зачистить трубопровод под пайку нового компрессора

2. Монтаж нового компрессора.

— закрепить новый компрессор на траверсе шкафа холодильника

— снять заглушки с патрубков компрессора, производить разгерметизацию компрессора не ранее чем 5 минут перед пайкой. При снятии заглушек проверить избыточное давление воздуха в компрессоре. Проверяется по наличию шума выходящего воздуха при снятии заглушек.

— состыковать с патрубками компрессора нагнетательную, отсасывающую трубки, заправочную трубку – длина 60 мм, диаметр 6 мм

— произвести пайку швов в последовательности заправочная, отсасывающая, нагнетательная трубки. Запрещается направлять пламя горелки внутрь патрубка компрессора. В компрессоре на подвеске и глушителе всасывания, возле операционного патрубка, применены пластмассы , попадание пламени на пластмассу приведет к неисправности компрессора – повышенный уровень шума при запуске и работе.

— удалить заглушки с фильтра-осушителя, установить фильтр на конденсаторе и вставить в него капиллярную трубку

— произвести пайку швов фильтра

— надеть клапанную полумуфту на заправочную трубку.

— произвести контроль пайки швов со всех сторон используя зеркало, швы должны быть ровными и гладкими наличие непропаев недопустимо. При пайке швов медь-медь, медно-фосфористыми припоями подготовленный стык помещают между горелкой и экраном и разогревают до 600°С ( темно-вишневый цвет меди). Предварительно нагретый припой окунают во флюс, плавят путем прижатия прутка к разогретому стыку.

При пайке стыков медь-сталь и сталь-сталь используется серебросодержащий припой . Разогрев осуществляется до температуры 900°С (светло-красный цвет меди). При пайке следить за тем, чтобы припой лег на стык равномерно со всех сторон. Сразу же после затвердения стыков следует протереть их материей, смоченной водой для удаления остатков флюса.

Тестирование компрессора

Подключаем компрессор к источнику питания. Доказательством исправного состояния является характерный шум в виде шипения – это результат входа и выхода воздуха из разных трубок. При извлечении компрессора рекомендуется сохранить масло в полном объеме.

Поиск рабочей обмотки

Для этого понадобится мультиметр. Тестер, измеряет сопротивление между обмоткой конденсатора. В качестве рабочей обмотки используется участок с минимальным показателем сопротивления, именно он подсоединяется к источнику питания через реле. Обмотка с наибольшим сопротивлением является стартовой (пусковой).

Установка реле

Сразу отметим, что можно подключить компрессор холодильника напрямую без реле, но только в тестовом режиме. Почему так? Реле включает и выключает двигатель при определенных рабочих параметрах, это позволяет избежать перегрузок агрегата и продлить срок его службы.

Лучше использовать новое реле, чтобы не сомневаться в его надежности и функциональности. Производители советуют устанавливать «родные» устройства, предназначенные для конкретной марки бытовой техники.

Перед тем как подключить реле к компрессору холодильника, внимательно изучите схему из документов на аппарат . Присоединяйте прибор строго в соответствии с чертежом.

Выявление пробоев

Следующий этап подготовки заключается в проверке изоляции между обмоткой и корпусом на пробои. Если пренебречь этим мероприятием, контакт с корпусом в рабочем режиме мотора может привести к поражению током, особенно если учесть возраст компрессора. Для оценки надежности необходимо прислонить левую клемму к выходу обмотки, а правой прикоснуться в каком-либо участке корпуса. Аналогичным образом проверяются остальные выходы. Отсутствие пробоев дает зеленый свет на установку компрессора.

Подключение компрессора

Мотор подключается к электрической сети посредством клеммников. Вначале создается контакт с общим типом провода, затем рабочим. На стартовый выход электроэнергия подается путем непродолжительных контактов оголенного провода. Процедуру нужно выполнять очень осторожно, чтобы быть пораженным током.

Замена компрессора холодильника
одна из услуг, которые по приемлемой цене оказывает
мастерская по ремонту холодильников в Тольятти.
При оформлении заказа на замену компрессора холодильника
Вам гарантированы:

Замена компрессора квалифицированным мастером
Использование оригинальных запчастей
Выезд на место в удобное для заказчика время
Вызов мастера по ремонту холодильников в Тольятти
диагностика бесплатно
Ремонт холодильников в районах Тольятти :
Автозаводский, Центральный, Комсомольский
Гарантия на компрессор до 12 месяцев
Срочная замена компрессора холодильника в день звонка

Недорогой ремонт холодильников по приемлемой цене
Бесплатная консультация по телефону
Удобный график работы,
ремонт холодильников без праздников и выходных
Мобильная мастерская по ремонту холодильников
Замена мотора холодильника на дому
Профессиональное оборудование
для замены мотор компрессора холодильника
Все виды работ по линейному и
капитальному ремонту холодильников

Как собрать тестер компрессора с расщепленной фазой холодильника для диагностики ремонта

Всем привет. Тим из Академии бытовой техники Фреда сегодня предлагает вам еще одно отличное видео. В нашем последнем видео мы показали вам, как сделать мини-прерыватель предохранителей на 15 ампер, используемый для обхода предохранителей, дверных выключателей, тепловых устройств в любом блоке. Теперь мы также научим вас прямо сейчас, как сделать еще один специальный инструмент, которым является наш тестер компрессора с расщепленной фазой. Теперь все предметы, которые вам понадобятся, находятся в описании ниже, и мы будем двигаться шаг за шагом.

Но прежде чем мы это сделаем, многие техники, когда они выходят, ищут компрессор, который не запускается из-за неисправного реле. Теперь они проводят старый тест на встряхивание, и он трясется, и это бесполезно. Там кидают еще одно реле. Их могут вызвать обратно к клиенту домой, потому что он снова не работает. Используя тестер компрессора с расщепленной фазой, это устранит это. Вы должны позволить этому компрессору поработать в течение нескольких минут с помощью этого тестера, чтобы вы знали, что это просто реле, а не что-то внутреннее в самом компрессоре.

Тестер компрессора с расщепленной фазой Проверка компонентов

Лепестковые клеммы
Пусковое реле и конденсатор компрессора
Шнур

Теперь для компрессоров, которые не запускаются, этот техник доставит другое реле, и вы попробуете другое реле. три в одном с жестким пуском, что не рекомендуется производителем. Это вторичная часть. Это также представляет опасность для самого клиента, потому что, если становится слишком жарко, перегрузки нет. Есть открытые связи. Они заставляют компрессор запускаться, если у него заблокирован ротор. В итоге нужно заменить компрессор. Вы не должны использовать один из них в поле.

Давайте начнем, и мы покажем вам, что именно вам нужно, и расскажем, как сделать тестер компрессора. Первое, что нам нужно сделать, это обжать коннекторы. И я знаю, если вы проходили наш курс, или любой хороший специалист знает, что обжим разъемов не годится, кроме как для ремонта. Когда вы ремонтируете, вы не используете их. Мы собираемся кое-что протестировать. Это не будет чем-то постоянным на устройстве, поэтому можно использовать обжим на разъемах. И, конечно, позже, если вы хотите, вы можете припаять их, и это будет лучшим выбором. У нас есть шнур питания на 120 вольт с двумя зачищенными концами, которые мы собираемся использовать. И у нас также есть реле PTC с рабочим конденсатором.

Первое, что нам нужно сделать, это установить наши обжимные разъемы, так что вам понадобится какой-нибудь обжимной инструмент. И первое, что вы собираетесь сделать, это намотать эти провода, чтобы они стали более твердотельными, чтобы они не разделялись, когда вы пытаетесь надеть на них разъем. Вы собираетесь взять и вставить свой первый провод, а затем мы собираемся использовать наш маленький самодельный обжимной инструмент здесь. И опять же, любой обжимной инструмент, который вам нравится, работает, он обеспечивает хорошее соединение, не стесняйтесь. В конечном счете, вы хотите их припаять. Я просто собираюсь затянуть это, пока это не станет красивым и тугим. И это наш первый разъем, который там есть. Не сходит. Собираюсь взять наш второй, я собираюсь сделать тот же процесс. Обжать соединение. Тогда у нас должна быть хорошая плотная связь здесь.

Хорошо, мы еще не закончили. Теперь нам нужно подключить реле. Это не просто так, просто подключите его, и все готово. Мне и лично мне нравится полярность и уверенность в том, что все сделано правильно, и, глядя на схему подключения, вы знаете, что линейное напряжение проходит через перегрузку, поэтому я собираюсь подключить свою сторону сетевого напряжения шнура к моей верхней перегрузке. здесь. И эти разъемы очень хороши. Они хорошо и плотно сидят внутри, поэтому они не будут вибрировать, вызывая дугу. Затем я возьму свою нейтраль, я собираюсь разместить ее на другом соединении здесь. Как только вы это сделаете, если вы возьмете любой компрессор с расщепленной фазой, убедитесь, что это расщепленная фаза, вы можете определить это по напряжению. Там будет написано, что он для 120 вольт, а также будет указан один PH. Идите вперед и выровняйте свое реле на своем компрессоре, а затем найдите ближайшую розетку, которая у вас есть, источник на 120 вольт. Затем мы собираемся подключить его.

И, как вы видите, компрессор запустился, и вы хотите, чтобы этот компрессор работал по крайней мере следующие пять-шесть минут или около того, пока вы даете клиенту предложение. Вы идете к своему грузовику, вы получаете новое реле, потому что, опять же, если что-то внутри компрессора неисправно, и этот компрессор отключается, потому что с ним что-то не так, реле не сможет это исправить. Вам нужно заменить компрессор. Мы продолжим, выключим это сейчас, а потом все, что вам нужно сделать, это просто завернуть это, положить обратно в сумку с инструментами, и теперь у вас есть тестер. Опять же, это работает только для компрессора с расщепленной фазой.

Мы считаем, что очень важно, чтобы эти инструменты тестирования были точными в полевых условиях и делали все безопасно. Не используйте эти хард-старты, используйте какой-нибудь тестер. Надеюсь, вам понравилось видео. Надеюсь, вам нравится то, что вы здесь видите. Если да, то ставьте лайк, подписывайтесь на нашу страницу, следите за выходом новых видео. Кроме этого, я Тим из Академии бытовой техники Фреда, обучаю завтрашних техников уже сегодня.
