— Как работает блокировка дверцы микроволновки и возможен ли ремонт своими руками?
спросил
Изменено 7 лет, 3 месяца назад
Просмотрено 46 тысяч раз
В нашей микроволновке возникла проблема. Если дверь не закрыта просто так, микроволновка думает, что она открыта. Дверь может быть закрыта слишком легко или слишком сильно, чтобы выявить проблему. В последнее время он стал останавливаться прямо посреди готовки, потому что думает, что дверь внезапно открылась, когда она еще плотно закрыта.
Судя по тому, что я читал, проблема, скорее всего, связана с «блокировкой двери», своего рода датчиком (или несколькими датчиками), который сообщает микроволновой печи, когда дверь открыта или закрыта.
Как работают эти датчики и можно ли их починить самостоятельно? (Я не против разобрать вещи.
Конкретная микроволновая печь, о которой идет речь, представляет собой модель GE Profile PVM1790 сверх диапазона.
- двери
- микрокапюшон

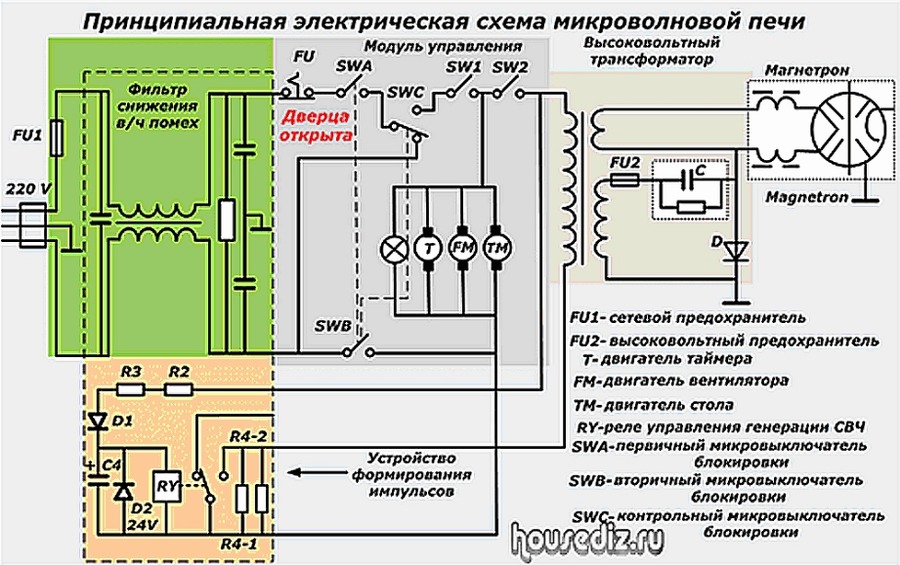

Схема блокировки двери, как правило, состоит как минимум из 3 микровыключателей, которые должны замыкаться/открываться в определенной последовательности и приходить в определенную конечную конфигурацию, чтобы убедить контроллер в том, что дверь действительно закрыта правильно, а не грубая попытка обойти сделанные переключатели.
Сами выключатели, как правило, очень надежны (они почти всегда являются частью неисправных микроволновых печей), но если дверная защелка изношена или сломана, она может не контактировать с ними должным образом.
Короче говоря, я подозреваю, что датчики (переключатели), вероятно, в порядке, но проблема, скорее всего, в механических частях, которые их приводят в действие.
Что касается проверки переключателей, просто проверьте непрерывность цепи — контакт NO не должен быть подключен, пока переключатель не нажат, контакт NC должен быть подключен, пока переключатель не нажат, и оба должны измениться на другое состояние, когда переключатель нажал.

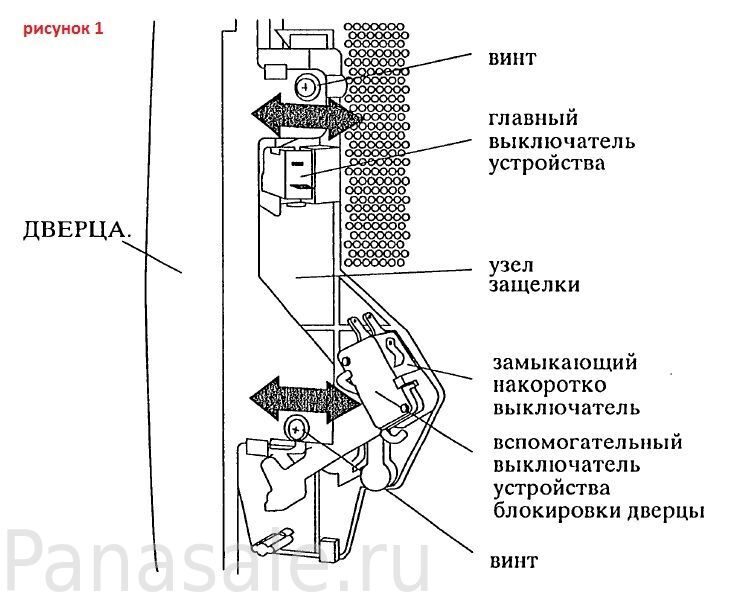

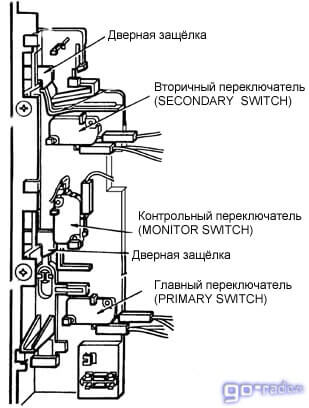

Эта конкретная модель оснащена тремя микровыключателями для определения того, что дверца полностью закрыта.
Если какой-либо из них ослаблен или неисправен, это вызовет симптомы, которые вы испытываете. Каждый коммутатор стоит 30 долларов у GE или 23 доллара у Amazon , но есть много недорогих источников (см. комментарии ниже), поэтому я бы открыл устройство и посмотрел, не оторвался ли провод или переключатель. уже не правильно сидит. Когда он открыт, вы также сможете активировать переключатель и посмотреть, работает ли он правильно. С этим типом переключателя, прослушивая его, можно успешно диагностировать их 90% времени.
Если все переключатели механически исправны, выньте цифровой мультиметр и с помощью омметра посмотрите, какой из них не остается замкнутым при переключении.
8
Я не искал вашу конкретную модель, но каждая современная микроволновая печь, которую я разбирал, использовала микропереключатель, они настолько широко используются, что люди теперь называют их микроволновыми переключателями.
Они бывают разных конфигураций и размеров, но стоят всего несколько долларов, их можно найти где угодно в RadioShack, Sparkfun, Mouser, Digikey и т. д. Перед заказом я бы заглянул внутрь микроволновки, но следует довольно простой DIY, если переключатель ушел. Если место крепления переключателя сломано или пластик, толкающий его, сломан, вам может потребоваться купить деталь производителя в этот момент.
Еще одна вещь, на которую стоит обратить внимание, это то, что физические защелки не блокируются должным образом, когда дверь закрыта. Раньше у меня была микроволновка, хотя ей всего около 3 лет, одна из пластиковых ручек, которые сцеплялись с дверной рамой и на датчике, фактически покоробилась (не расплавилась).
Я также не мог ясно разглядеть это, потому что сама защелка снаружи выглядела нормально, просто она не защелкивалась должным образом. Когда я снял внешнюю крышку двери, я увидел, что пластик деформировался от напряжения.
Замена пластиковой детали обошлась мне всего в 4 доллара по памяти и была быстро устранена (хотя им потребовалось около 2 недель, чтобы доставить мне деталь). Спустя 5 лет работает без нареканий.
РЕДАКТИРОВАТЬ: Мне просто врезалось в память, что это была не одна из дверных защелок, а один из пластиковых рычагов, прикрепленных к кнопке, которая открывает дверь. Таким образом, вы должны проверить, что механизм, прикрепленный к кнопке, не мешает двери закрываться должным образом, а также защелки на двери.
Проверьте свои переключатели с помощью измерителя.
Помимо механических неисправностей, таких как смещение двери или переключателя, контакты в этих переключателях могут подвергаться внутреннему искрению и возгоранию, что может привести к образованию отложений, препятствующих хорошей проводимости через контакты.
Это может сделать набор «закрытых» контактов «открытыми». Вы можете заметить, что свет вашей микроволновой печи мерцает после закрытия дверцы, вместо того, чтобы гаснуть, как ожидалось, наряду с нестабильной работой, например. жалобы от ПКП на то, что дверь открыта, когда она физически закрыта. Слабая пружина (внутри переключателя) может быть причиной дугового разряда (контакты размыкаются слишком медленно, а не размыкаются со щелчком, что позволяет дуге).
Итак, я понимаю, что ОП уже нашел свой ответ, но сегодня у меня была очень похожая проблема, и я обнаружил набор сгоревших контактов внутри переключателя после тестирования переключателя с помощью моего измерителя. Я подпилил контакты ровными и чистыми, собрал микропереключатель и провел повторную проверку. Обратите внимание, что я не считаю это постоянным исправлением (потому что пружина, вероятно, была слабой, контакты ненадежны, и проблема может повториться со временем), и я заказал переключатель на замену.
Этот ответ не поможет ОП, но может быть полезен кому-то другому.
1
Блокировка предназначена для предотвращения работы микроволновой печи и, как следствие, генерации микроволнового излучения при открытой дверце. Я бы не рискнул пытаться отрегулировать, отремонтировать или обойти переключатель. Если вы неправильно отрегулируете переключатель, устройство может запуститься с не полностью закрытой дверцей. Поскольку у большинства домовладельцев нет микроволнового детектора, с помощью которого можно измерить качество уплотнения, это в лучшем случае рискованно.
1
Этим утром я был готов разобрать микроволновку и посмотреть, что не так.
