Стиральная машина-автомат способна качественно выполнять свои функции только при условии правильной установки. Подключение к электросети является одним из наиболее ответственных этапов установки. Если не подготовить для машины соответствующие электрические коммуникации, то надежность ее эксплуатации уменьшится в десятки раз.

Содержание

• Подключение машины к электросети
• Сечение электрокабеля для стиральной машины
• Прокладка кабеля
• Контроль кабеля
• Заземление стиральной машины
• Защита от перепадов напряжения
• Выводы

Подключение машины к электросети

Стиральная машина относится к оборудованию, которое во время работы потребляет много электроэнергии. В зависимости от модели стиральной машины мощность потребления может составлять от 1,0 до 4,0 кВт. Поэтому перед покупкой машины следует выяснить, какую мощность способна выдерживать существующая проводка в квартире.

В наших домах старой постройки для электропроводки, как правило, использовали провод одного сечения. Для определения нагрузочной способности провода можно вскрыть любую розетку и измерить диаметр его жилы, а по цвету определить, из какого металла он сделан: алюминия (цвет серебра) или меди (цвет золота). Узнав технические характеристики электропроводки в своей квартире, можно с помощью специальных таблиц определить, какой мощности электрооборудование допустимо подключить к ней.

Нагрузочная способность электропроводки:

Диаметр провода, мм	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6	4,5
Допустимая мощность нагрузки, Вт
алюминиевый провод	3000	3500	4000	4600	5300	5700	6800	8400	12000
медный провод	4400	5500	6600	8800	11000	13200	17600	22000	35200

Если проводка способна выдержать нагрузку от выбранной стиральной машины, тогда надо проверить еще качество скруток проводов в распределительных коробках, от которых запитана та электророзетка, которую вы собираетесь использовать для подключения машины, а также саму розетку.

Скорее всего, ее придется заменить, поскольку старые советские розетки не подходят для подключения евровилок, которыми обычно оснащаются импортные стиральные машины.

В большинстве старых домов электропроводка выполнена из алюминиевых проводов, способных выдерживать нагрузку не более 2,0 кВт. Кроме того, старые пластмассовые розетки рассчитаны на напряжение в 6 Ампер, а стиральным машинам требуется, в среднем, около 10 Ампер. Поэтому, если вы проживаете в таком доме, вам понадобится установить новую трехпроводную розетку, рассчитанную на минимум 16 Ампер и расположить ее максимально близко к месту установки машины. Лучше всего использовать розетку не из пластмассы, а из керамики.

Из всего выше сказанного можно сделать вывод, что для автоматической стиральной машины необходима отдельная электророзетка и защищенная электрическая линия, поскольку ее нельзя:

• подключать к слабой розетке с ненадежной электропроводкой;
• подключать к розетке вместе с еще одним электроприбором, потребляющим много электроэнергии;
• подключать к розетке, используя удлинитель.

Сечение электрокабеля для стиральной машины

Специалисты не рекомендуют использовать для подключения электрических приборов большой мощности алюминиевые провода, поэтому для стиральной машины выбираем медный провод с тремя жилами – фаза, ноль и земля. Каждая жила имеет свой цвет оболочки изоляции. У фазной жилы изоляция красного цвета, у нулевой – голубого, а у заземления оболочка двухцветная – желто-зеленая.

Дальше следует определиться с сечением провода. Если воспользоваться мнением авторитетных специалистов, то для подключения стиральной машины лучше всего подходит медный трехжильный провод сечением 2,5 мм с двойной изоляцией. Выбранный провод прокладываем от распределительного щитка до места установки розетки. При этом медный провод ни в коем случае нельзя стыковать с алюминиевым. Из-за такой экономии может пострадать все электрооборудование, запитанное от данной сети, и даже может произойти возгорание проводки.

Прокладка кабеля

Прежде чем прокладывать кабель, надо определиться с наиболее выгодным расположением розетки. Важно учесть не только высоту ее размещения, но и удаление от распределительного щитка. Следует понимать, что чем длиннее расстояние от щитка до розетки, тем больше придется потрудиться над штроблением канала под кабель.

Рекомендации по размещению кухонной техники

Определившись с маршрутом залегания кабеля, отметьте его прямо на стене маркером. Отметить следует и то место, где будет высверливаться отверстие для подрозетника. Если стена сделана из мягкого материала, то штробить ее можно «по старинке» с помощью молотка и зубила.

При штроблении стены из армированного бетона не обойтись без перфоратора и болгарки. Перфоратором сверлятся отверстия вдоль будущего канала, которые затем соединяются друг с другом при помощи зубила и молотка. На пути обязательно будет попадаться арматура. Чтобы ее убрать из канала, придется воспользоваться болгаркой.

Электрический кабель начинаем тянуть от щитка к розетке. Прокладываем его вдоль выштробленного канала. Некоторые электрики считают, что кабель можно закладывать непосредственно в выштробленный канал, поскольку у него уже есть изоляция в виде материала стены, но, на мой взгляд, провод лучше дополнительно защитить пластиковым кабель-каналом. Ведь неизвестно, какие ситуации могут возникнуть в будущем, а электрическая сеть прокладывается не на один год.

Дойдя до места установки розетки, приступаем к ее монтажу:

• перфоратором высверливаем отверстие для подрозетника;
• вставляем подрозетник в отверстие и «садим» его на герметик или холодную сварку;
• концы проводов выводим в подрозетник;
• подсоединяем фазовую, нулевую жилу и землю электрокабеля к соответствующим контактам электророзетки;
• закрепляем основу электророзетки в подрозетнике и прикручиваем ее пластиковую часть.

В завершение необходимо подключить электрокабель к соответствующим клеммам на щитке. Голубой провод кабеля подключается к нулевой шине, желто-зеленый провод соединяется с заземляющей шиной, а красный провод подключается к электрофазе через автомат и УЗО (устройство защитного отключения). Такая организация электропитания бытовой техники позволяет не только обесточивать ее при возникновении необходимости, но и предотвращает риск поражения электрическим током в аварийной ситуации.

Чтобы проверить, есть ли электропитание в розетке, можно воспользоваться тестером или, например, настольной лампой. Проконтролировать правильность подключения кабеля можно также с помощью индикаторной отвертки. Если розетка работает нормально, то приводим в порядок стену. Для этого зашпаклевываем канал с проложенным в нем кабелем. Если вы никогда раньше не делали этого и не уверены в своих силах, то лучше пригласите специалиста, который поможет проложить кабель и подключить розетку.

Контроль кабеля

Чтобы эксплуатация стиральной машины не преподносила вам неприятные сюрпризы, следите за тем, чтобы не нагревался шнур, которым она подключается к электросети, а также вилка или розетка.

Нагрев этих элементов может происходить по следующим причинам:

• неправильно выбрано сечение кабеля, используемого для проводки. В итоге кабель плохо выдерживает нагрузку, что способствует нагреву шнура стиральной машины;
• неправильно смонтирована проводка в доме;
• некачественно выполнены соединения проводов;
• использование кабеля низкого качества.

Если греется шнур стиральной машины, желательно сразу устранить неисправность. Для этого следует определить, как происходит нагревание: шнур нагревается полностью или только какой-то его участок. Зачастую греется только вилка. Это происходит из-за слабого контакта между шнуром питания и клеммами розетки.

Еще одной причиной нагрева может быть использование розетки, рассчитанной на небольшую силу тока, например, 10 Ампер. Для нормального функционирования стиральной машины и другого бытового оборудования аналогичной мощности требуется розетка на 16 Ампер. Это касается и самого электрощитка в доме. Нагрев опасен тем, что может привести к расплавлению электророзетки, а это в свою очередь станет причиной короткого замыкания и пожара

.

При обнаружении нагрева шнура или вилки следует проверить также крепление шнура к самой стиралке. Иногда бывает, что производитель, желая сэкономить, подсоединяет к машине провод с небольшим сечением (менее 2,5 мм). В таком случае необходимо заменить шнур на новый с подходящим сечением. Необходимо также помнить, что вилка обязательно должна соответствовать розетке. Нельзя советскую вилку вставлять в евро розетку, поскольку из-за слабых контактов внутри розетки обязательно произойдет ее нагрев.

Расходники и аксессуары стиральных машин

Серьезно следует подходить и к выбору удлинителя, а лучше всего вообще от него отказаться. Нагреваться может даже качественная переноска, если она на катушке. Это связано с тем, что смотанный провод нагревается быстрее из-за возникновения индуктивности. Чтобы этого не происходило, катушку при подключении мощного электроприбора разматывают.

Заземление стиральной машины

Заземление корпуса стиральной машины – очень важный вопрос. Важность правильного заземления стиральной машины связана с тем, что человек при прикосновении к ее металлическим элементам, находящимися под электронапряжением, может испытывать неприятные ощущения. Особенно важно это в том случае, когда машина установлена в ванной комнате.

Высокое напряжение в комбинации с повышенной влажностью становится просто опасным для жизни.

Правильное подключение стиральной машины к водоснабжению

Кроме того, при отсутствии заземления резко увеличивается риск выхода из строя управляющей электроники из-за скачков электронапряжения. Следовательно, наличие заземления не только защищает пользователей от поражения электротоком, но и существенно продлевает срок службы любого бытового прибора.

Заземление стиральной машины можно выполнить несколькими способами:

• проведение отдельной линии. Данный способ применим для частного дома. Во дворе в землю вбивается металлическая труба. От нее прокладывается кабель с медным проводом до заземляющего контакта розетки;
• подключение к нулевой фазе. Для этого к электрощитку и к розетке подводится кабель с тремя жилами: фаза, ноль и заземление. Розетка обязательно должна иметь заземляющий контакт. Для такого подключения стиральной машины лучше пригласить электрика, поскольку неподготовленному человеку разобраться в устройстве электрощитка достаточно сложно и потенциально опасно;
• установка электронного заземления. Данное оборудование представляет собой устройство защитного отключения или отсечки. Оно пропускает через себя и выводит электроток утечки небольшой силы. При увеличении силы тока больше допустимого предела устройство отключает оборудование.

Ни в коем случае нельзя использовать для заземления водопроводные, канализационные или газовые трубы. Во-первых, трубы могут не иметь гарантированной связи с землей из-за применения пластиковых вставок. Во-вторых, при использовании газовых труб сильно увеличивается возможность взрыва газа. В-третьих, в трубе, используемой для заземления, резко увеличивается интенсивность коррозионных процессов. В результате она теряет герметичность, что приводит к вполне понятным последствиям.

При самостоятельном устройстве заземления следует придерживаться следующих правил:

• для заземления использовать только целые провода без скрутки линейной части;
• при невозможности обойтись без скруток их следует выполнять в специальной монтажной коробке. При этом соединения проводов тщательно изолируются;
• розетка обязательно должна быть влагозащищенной и с заземляющим контактом;
• фазовый провод подключается к питающей магистрали только через модуль УЗО и автомат;
• при невозможности организации качественного заземления необходимо отказаться от установки машины в ванной комнате;
• розетку лучше вынести за пределы ванной.

Защита от перепадов напряжения

Скачки напряжения в электросети представляют серьезную угрозу для бытовой техники. В плохих электросетях оно может падать ниже 180 Вольт и повышаться до 250 Вольт, тогда как установленные нормы предусматривают 220 Вольт +/-10%. Многие производители пытаются обезопасить свою технику от непредвиденных скачков электронапряжения, встраивая «защиту» в саму модель.

Умная бытовая техника для кухни

Стиральные машины, например, перестают работать при падении напряжения до 180 Вольт. Но такой защиты иногда бывает недостаточно.

Чтобы надежно защитить стиральную машину от перепадов электронапряжения, стоит установить стабилизатор напряжения. При его выборе следует руководствоваться мощностью машины, рабочим диапазоном входящего и допустимой погрешностью выходящего напряжения. Последние два параметра являются для стиральной машины наиболее критичными, поскольку формируют конечное значение питающего напряжения, от которого в свою очередь зависит функционирование оборудования и вероятность его выхода из строя.

Когда на стиралку поступает слишком низкое напряжение, то ее двигатель испытывает нехватку пусковой мощности, необходимой для выхода на номинальные обороты, поэтому он начинает функционировать в режиме пусковых токов. По обмоткам двигателя в этом случае будет протекать электроток в несколько раз больший по сравнению с его рабочими параметрами. В итоге двигатель потребляет в 5-6 раз больше электроэнергии, чем ему требуется в рабочем режиме. При этом он перегревается, а его изоляция изнашивается. Но главной опасностью является то, что охлаждение привода происходит во время вращения, а если двигатель не сможет раскрутиться и преодолеть пусковой момент на протяжении определенного времени, то он просто выйдет из строя.

Стиральные автоматы с инверторным двигателем

Губительно сказывается на стиральной машине и повышенное напряжение.

При выборе стабилизатора напряжения следует обращать внимание и на такой очень важный параметр, как наличие временной задержки пуска перед повторным включением нагрузки. Это связано с тем, что при отключении электропитания и его последующем возобновлении происходят сильные провалы и всплески напряжения из-за одновременно включения множества электрических приборов. У мощного бытового оборудования переходные процессы при возобновлении электропитания могут протекать не менее трех секунд. Поэтому очень важно отстрочить на данный промежуток времени повторный запуск машины.

Последним, очень важным параметром для стабилизатора является его перегрузочная способность, т. е. величина предельно допустимой перегрузки за определенное время. Стабилизатор с низкой перегрузочной способностью будет постоянно отключать нагрузку при малейшей аварийной ситуации, причиняя вред защищаемому оборудованию, или даже может сгореть сам.

Выводы

Самым правильным решением вопроса надежности подключения стиральной машины к электропитанию является прокладка отдельного кабеля от электрощитка и установка отдельной электророзетки. Кабель должен быть медным, с тремя жилами и двойной изоляцией. На него можно установить отдельный автомат. Для защиты от перепадов напряжения в электросети следует использовать стабилизатор напряжения.

Для безопасного подключения стиральной машины к электросети следует придерживаться следующих правил:

• кабель и розетка должны выдерживать мощность машины. Сечение кабеля выбирают в зависимости от энергопотребления используемой стиральной машины;
• надежную эксплуатацию стиральной машины обеспечивает отдельная электролиния с заземлением и с смонтированным на ней устройством защитного отключения и автовыключателем;
• розетка обязательно должна быть трехпроводной и влагозащищенной;
• весь электромонтаж лучше доверить специалисту, обладающему соответствующими навыками и квалификацией. Во многоквартирном доме перед началом электромонтажных работ следует узнать схему заземления. Использовать для заземления трубы и батареи отопления категорически запрещается.

Вам помогла статья?

Да Нет

5 раз уже помогла

Рекомендуем статьи по теме

5

1

Подключение стиральной машины к электросети: выбор сечения провода

Подключение стиральной машины к электросети – ответственный этап. Ошибки приводят к поломкам самого устройства, перегреву проводки, коротким замыканиям и даже пожарам. Мы расскажем о том, как подготовить коммуникации к подключению стиральной машины к электросети, правильно выбрать розетку и защитить агрегат от скачков напряжения.

Содержание

1. Подготовительный этап
2. Нормы подключения
3. Расчет потребления электроэнергии
4. Схема подведения коммуникаций
5. Требования к розеткам
6. Мощность и сечение кабеля
7. Прокладка кабеля
8. Устройство защитного отключения
9. Заземление
10. Защита от скачков напряжения
11. Особенности подключения на кухне
12. Ошибки при подключении
13. Заключение

Подготовительный этап

Подготовка к установке машины заключается в прокладке электрических коммуникаций. Перед тем, как приступать к прокладке электропроводки, закупают следующие комплектующие:

1. Провода. Исходя из средней мощности стиральной машины выбирают медный провод с тремя жилами сечением 2-3 мм и качественной изоляцией.
2. Устройства аварийного отключения (или выключатели дифференциального тока). Они защитят прибор от перепадов напряжения.
3. Автоматический выключатель. Автомат защитит машину от короткого замыкания и недопустимого снижения напряжения. В комплекте с устройством аварийного отключения выключатель защитит технику от всех рисков, связанных с электричеством.
4. Дополнительные комплектующие – клеммы, кабель-каналы, хомуты и прочее.

Прежде чем покупать все необходимое, стоит ознакомиться с инструкцией к прибору и правилами подключения стиральной машины к электросети.

Нормы подключения

Правила подсоединения стиральной машины к сети включают следующее:

• использование проверенных схем подсоединения к электричеству, разработанных специалистами;
• исключение скручивания медных и алюминиевых проводов;
• применение проводов подходящего сечения;
• исключение заземления с помощью водопроводных труб, радиаторов и тому подобного;
• применение подходящих розеток с керамической основой;
• исключение из электроцепи удлинителей и переходников.

Перед прокладкой проводки важно учесть все электроприборы, которые будут к ней подключены (помимо стиральной машины) и рассчитать номинальную мощность приборов.

Расчет потребления электроэнергии

Производители выпускают стиральные машины разной мощности. Информация о количестве потребляемых кВт указана в документации к прибору. Также мощность определяют по классу энергопотребления, к которому относится техника.

Потребление электроэнергии стиральной машиной зависит от режима стирки, количества белья и типа материала. Средний показатель мощности – 4 кВт. При этом машины класса А+++ потребляют всего 0,15 кВт/ч на 1 кг белья.

Внимание. Самые экономичные устройства – это те, которые относятся к классу А+++. Они потребляют минимальное количество электроэнергии (около 0,15 кВт/ч).

В стиральной машине четыре основных потребителя энергии:

1. Двигатель – он отвечает за вращение барабана.
2. ТЭН – отвечает за подогрев воды и автоматизированную сушку.
3. Помпа – откачивает воду.
4. Панель управления – это различные лампочки, датчики, индикаторы, отвечающие за работу прибора.

Общая мощность стиральной машины складывается из мощности каждого из этих четырех компонентов. Чем мощнее каждый из них, тем больше энергии потребляет прибор в целом.

Схема подведения коммуникаций

Грамотное подведение коммуникаций обезопасит машину от большинства рисков. Прежде всего, к месту установки проводят отдельный кабель с соответствующим сечением напрямую от распределительного электрощита, включив в цепь автомат, устройство аварийного отключения и заземление.

Если такой возможности нет, то провод ведут от розетки электроплиты. Подводка плиты, как правило, делается с запасом и способна выдержать дополнительную нагрузку.

Важно. Провода из разных металлов соединяют с помощью клемм. Скручивать такие провода нельзя.

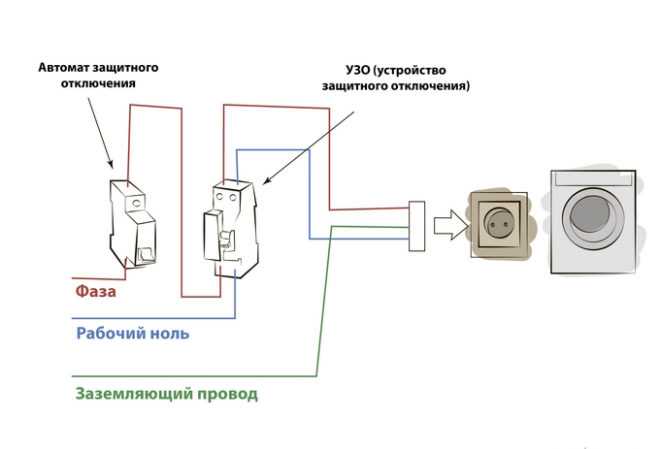

Далее подключают по схеме автомат, устройство аварийного отключения и делают заземление. В итоге три жилы провода сходятся в евророзетке с керамической основой и возможностью подключения провода заземления.

Требования к розеткам

Для подсоединения стиральных машин к сети применяют розетки с заземляющим контактом (их еще называют евророзетки). Лучше использовать розетку с керамической арматурой.

Важно. Использование в электроцепи удлинителей, тройников и переходников нежелательно, так как может привести к короткому замыканию в случае слабого контакта, перегрузки или попадания воды.

Если розетка устанавливается в ванной комнате, то выбирают специальное устройство с повышенным классом защиты, предназначенное для использования в условиях сильной влажности.

Мощность и сечение кабеля

Мощность большинства современных стиральных машин варьируется от 2 до 2,5 кВт. Эти данные указаны к документации к прибору. Зная мощность, определяют необходимое сечение питающих проводов.

Внимание. Для питания стиральной машины прокладывают медный трехжильный кабель (фаза, ноль, земля).

Чаще всего в квартирах для стиральной машины автомата используют сечение провода 2,5 кв. м. Такое сечение позволит кроме стиральной машины подключать в ту же розетку фен, электробритву и другую мелкую технику. Соответственно, для защиты этой розеточной линии используют автоматический выключатель с номинальным током 16 (А), характеристика С и УЗО на 25 (А), 30 (мА).

Прокладка кабеля

Перед прокладкой кабеля определяют местоположение розетки. При этом учитывают высоту ее размещения и удаление от распределительного щита.

Определившись с маршрутом прокладки кабеля, его отмечают на стене маркером, как и место для подрозетника. В стене штробят канал и отверстие для розетки, удаляя попутно арматуру при помощи болгарки. После этого электрический кабель тянут от щита к розетке.

Устройство защитного отключения

Устройство защитного отключения (УЗО) предназначено для защиты человека от поражения электрическим током в случае возникновения поломок или при контакте с находящимися под напряжением частями электроприбора, а также для предотвращения коротких замыканий и пожаров.

Как правило, УЗО для стиральной машинки ставят в паре с автоматом. Но можно установить один дифавтомат вместо этих двух устройств, он защитит и человека, и технику.

При выборе УЗО для стиральной машины ориентируются на мощность устройства. Большинство моделей потребляют около 2 кВт, что превышает номинал в 10 А. Следовательно, автомат или дифавтомат выбирают такой, который срабатывает при токе больше 10 А. Это устройство на 16 А.

Заземление

Место для установки агрегата чаще всего выбирают в ванной. Работа в условиях повышенной влажности автоматически повышает риски при эксплуатации. Поэтому последние модели оснащены защитой от поражения электрическим током класса 1. Это обеспечивается защитным заземлением.

Если дом, в котором вы живете, построен недавно, то никаких дополнительных действий для заземления машины не предпринимают. В таких домах уже предусмотрено заземление и современная проводка со встроенным третьим проводом.

В старых домах выполняют заземление стирального аппарата от электрощита. В нем крепят нулевой провод, который и будет работать как заземление. Ноль раздваивают и фиксируют специальные шины как на нулевой провод, так и на заземление. От этих шин пускают проводку к машине и устанавливают новую розетку, рассчитанную на заземление. Таким образом, компенсируют отсутствие третьего провода в домах старого образца.

Защита от скачков напряжения

С функцией защиты от скачков напряжения справится дифавтомат. Это устройство помогает защитить от токового удара и отключить сам уровень нагрузки на автомат при перепадах в электросети. Таким образом исключается риск травмирования человека и повреждения машины из-за резких перепадов в сети.

Для стиральных машин выбирают те модели дифавтоматов, которые имеют минимальное значение отключения тока при 16 А, а сам уровень отключения в автоматическом режиме дифференциального тока – не более 30 мА.

Это интересно:

Порядок установки стиральных машин по уровню чтобы не прыгали

Размеры встраиваемой стиральной машины: ширина, высота, глубина

Как сделать сушилку для овощей и фруктов самостоятельно

Особенности подключения на кухне

Подключение стиральной машины на кухне принципиально не отличается от подключения в ванной комнате. Для устройства также поводят выделенную линию питания от щитка и устанавливают специальную евророзетку.  Другую энергоемкую технику к этой линии не подсоединяют.

Внимание. Оптимальное решение при размещении машины на кухне – подключение к щитку при помощи трехжильного кабеля, на который монтируется защитный автомат.

Защита от короткого замыкания обеспечивается установкой УЗО. Розетку монтируют выше уровня пола на высоту, которая не позволит попасть в нее воде в случае утечки. Розетка должна быть с заземлением.

Смотрите это видео на YouTube

Ошибки при подключении

Перечисли наиболее распространенные ошибки, допускаемые при подключении устройства к сети:

1. Использование нештатной электропроводки (недостаточное сечение кабеля,  однослойная изоляция). Это приводит к перегреву проводов, оплавлению изоляции, коротким замыканиям.
2. Использование существующей старой проводки низкого качества. Оптимальное решение – подключение через отдельный трехжильный кабель соответствующего сечения от распределительного щитка с установкой автоматических выключателей, рассчитанных на ток не менее 16 А.
3. Отсутствие заземления. Качественное заземление – залог безопасной и долгой эксплуатации устройства. Неквалифицированное местное “зануление” заземляющего проводника не обеспечивает требуемого качества заземления и не исключает возникновения нештатных ситуаций, приводящих к поражению электрическим током.
4. Использование неисправных или некачественных двухпроводных розеток без индивидуального заземления. Это приводит к перегреву проводки, ее оплавлению, поражениям электрическим током и поломкам прибора.
5. Неправильное встраивание в гарнитур. Эта ошибка характерна при размещении агрегата на кухне. Машинка во время работы вибрирует и поэтому не должна быть зажата стенками и столешницей.

Заключение

Самостоятельное подсоединение стиральной машины к источнику питания начинают с внимательного изучения инструкции к прибору. Подключение проводят при помощи индивидуального трехжильного провода подходящего сечения и специальной розетки с заземлением. На линию также ставят УЗО и автомат или дифавтомат для защиты от нештатных ситуаций.

Пренебрежение правилами приводит к перегреву проводки, возникновению коротких замыканий, пожарам, поражениям электротоком, поломкам электроприборов.

Смотрите это видео на YouTube

Схема вашей стиральной машины

Это вторая часть серии видеороликов «Знакомство с электрической системой вашего дома» . В этой серии я сосредоточусь на каждой отдельной цепи в доме, начиная с главного распределительного щита и следуя по этой цепи до оконечных устройств и розеток, которые находятся в этой конкретной цепи. Я обсуждаю размер и тип выключателя, номинальную силу тока, напряжение, количество полюсов, размер и тип провода. Мы открываем каждую розетку, чтобы осмотреть соединения, посмотреть, есть ли у нас какие-либо потенциальные проблемы, и исправить все, что, по моему мнению, нужно исправить. В первой части серии рассматривалась панель главного выключателя.

Часть вторая серии: Проверка контура стиральной машины

В следующем видео я исследую контур, питающий стиральную машину. Это стандартный автоматический выключатель 20А, 120В, однополюсный выключатель. Используемый кабель представляет собой двухжильный кабель NMD-90 № 12 (AWG) (стандартный Romex или Loomex), проложенный от панели через конструкцию с деревянным каркасом к прачечной / заднему входу в дом.

Возможные проблемы

При открытии этой розетки, представляющей собой симплексную розетку с Т-образным пазом на 15–20 А/125 В, я обнаружил несколько проблем, которые при определенных обстоятельствах могут представлять проблему. Это то, что я наблюдал в нескольких разных розетках в нашем доме за последние несколько лет.

Заделки, выполненные на белой нейтральной (серебряной) и заземленной (зеленой) клеммах, выполнены неправильно. Не то, чтобы они не подключили провода к нужным клеммам, но так было сделано подключение. Провод наматывается на винт клеммы против часовой стрелки, а затем затягивается. Как вы можете ясно видеть на видео, медный проводник выталкивается из винтовой клеммы, а не втягивается внутрь и вокруг винта, как если бы он был по часовой стрелке.

Я также обнаружил надрыв медного провода на нейтрали. Это создает слабое место в проводе, и если его несколько раз согнуть или согнуть взад-вперед, провод может легко оборваться. Это свидетельствует о необходимости быть очень осторожным при снятии изоляции с провода.

Я уверен, что обнаружу больше потенциальных проблем по мере того, как мы будем перемещаться по различным цепям по всему дому. Я не делал проводку в этом доме, так что это отличное упражнение, чтобы выявить и смягчить любые потенциальные проблемы для меня в будущем, а также отличный практический инструмент обучения для вас, зрителей!

Были ли у вас проблемы с контуром стиральной машины в вашем доме? Не стесняйтесь делиться своим опытом, мыслями или вопросами ниже.

Не забудьте подписаться на мой канал YouTube. Оформив подписку, вы будете первыми узнавать, когда новое видео из этой серии будет готово к просмотру, а также любой другой видеоконтент, загружаемый на канал и на сайт.

Терри Питерман, The Internet Electrician®

Моя старая стиральная машина жестко подключена к стене. сложно ли установить новую розетку?

новая розетка для подключения моей новой стиральной машины. сколько времени это займет?

9

9 ответов от электриков MyBuilder

Лучший ответ

Служба электробезопасности

Scarning • На сайте с 17 окт. 2011 • 696 рабочие места, 100% положительный отзыв

Не совсем так. Это довольно простая работа. Сначала следует отключить питание в блоке предохранителей, чтобы с ним можно было безопасно работать, а затем уже имеющуюся там отводку с плавким предохранителем можно отвинтить от стены и снять кабель стиральной машины. Сетевую проводку — жилы под напряжением (красный или коричневый) и нейтральные (черный или синий) провода можно отсоединить от соответствующих клемм, а затем снова подключить к соответствующим клеммам L и N на новой розетке. Зелено-желтый провод — это CPC (Земля) и идет к клемме заземления на розетке. После надежного соединения новую розетку можно привинтить на место. В общем 10-15 минут работы. Если у вас есть какие-либо сомнения, попросите электрика сделать это за вас, это часто дешевле, чем вы думаете.

2011-12-19T09:55:02+00:00

Ответ получен 19 декабря 2011 г.

установка герба и услуги по техническому обслуживанию

Бостон • На сайте с 25 октября 2011 г. • 100 рабочие места, 100% положительный обратная связь

нет, не сложно, но вам нужно знать об электрике, и это должно быть предоставлено компетентному торговцу. Почему бы вам просто не подключить новый к фиксированной точке, как старый, ведь это правильный путь.

2011-12-19T09:55:02+00:00

Ответ получен 19 декабря 2011 г.

ЭКСЕЛЕК

Давентри • На сайте с 28 февраля 2011 г. • 22 рабочие места, 100% положительный отзыв

Одним словом, нет, это несложно. Если все соединения и заземление соответствуют правилам 17-го издания, то это просто случай отключения ответвления с предохранителем от существующей розетки, если эта розетка сама по себе не является ответвлением. Если этот ответвитель помечен как специальный выключатель электроприбора, тогда вам не нужно покрытие УЗО, чтобы соответствовать правилам.

2011-12-19T09:55:02+00:00

Ответ получен 19 декабря 2011 г.

HD Дизайн и сборка

Кентербери • На сайте с 13 июля 2011 г. • 16 рабочие места, 100% положительный отзыв

Займет около 5 минут, жесткое подключение такое же, как подключение вилки

2011-12-19T09:55:02+00:00

Ответ получен 19 декабря 2011 г.

Сомони Электротехнические услуги

Уотфорд • На сайте с 14 июля 2011 г. • 21 рабочие места, 95% положительных результатов отзыв

Очень просто. компетентному человеку потребуется 10 минут, чтобы сделать

2012-01-06T10:05:02+00:00

Ответ получен 6 января 2012 г.

ICM Electrical Services Limited

Орпингтон • На сайте с 10 ноября 2011 г. • 5 рабочие места, 100% положительный отзыв

Привет. Куда подключена существующая стиральная машина и почему нельзя повторно использовать тот же корм? На самом деле стиральная машина должна иметь розетку для подключения, которая имеет доступную точку изоляции. Если рядом есть другие розетки, они должны быть довольно прямыми, но это зависит от таких вещей, как отделка — стены покрыты плиткой, это гранитная столешница? Существует так много переменных, что трудно дать окончательный ответ. Перечислите работу и попросите местного электрика сделать это за вас.

Удачи

Ник

2011-12-19T09:55:02+00:00

Ответ получен 19 декабря 2011 г.

мВ строительство зданий и содержание имущества

High Wycombe • На сайте с 28 сентября 2008 г. • 16 рабочие места, 100% положительный обратная связь

Это 10-минутная работа для электрика

2011-12-19T09:55:02+00:00

Ответ получен 19 декабря 2011 г.

RWD ELECTRICAL LTD

Maidstone • На сайте с 8 октября 2008 г. • 23 рабочие места, 100% положительный отзыв

Привет, нет, не сложно, но нужно правильно подобрать розетку и соединения, так как стиральная машина потребляет много энергии.
