Ремонт пылесоса самсунг sc4520 своими руками

Подробно: ремонт пылесоса самсунг sc4520 своими руками от настоящего мастера для сайта olenord.com.

18.12.2015 Сервисный центр Просто Сервис на Ямашева (tigarbo) 4536

Сейчас мы будем устранять наиболее частую поломку пылесосов Samsung.

В данном случае пылесос не включается. Чаще всего из строя выходит двигатель. Сейчас мы займемся его заменой.

Для начала вытащим емкость пылесборник

Открутим четыре винта в передней части корпуса

Далее, открутим скрытый под пленкой потайной винт

Далее снимаем крышку пылесоса

Вид пылесоса без верхней крышки

Вытаскиваем двигатель вместе с кожухом

Снимаем уплотнительную резинку и вытаскиваем неисправный двигатель. При детальном осмотре выясняется что у него подгорели ламели, один из наиболее частых причин неисправности двигателей пылесосов.

Берем заранее купленный новый двигатель и вставляем его на место старого двигателя и собираем в обратной последовательности.

Если все собрали и подключи правильно, то пылесос будет работать как и прежде.

Самой распространенной причиной поломки пылесоса считается износ его внутренних деталей и механизмов. В некоторых случаях потребуется покупка нового прибора, но чаще всего его можно попробовать отремонтировать своими руками в домашних условиях. Как правило, этапы ремонта пылесоса немногочисленны и довольно просты. Предварительно необходимо разобрать устройство для его диагностики и устранения возникшей неисправности.

Чаще всего возникают следующие неисправности в работе устройства:

при нажатии кнопки питания пылесос включается и сразу выключается;
во время работы слышны посторонние звуки;
прибор греется, возникает неприятный запах.

Нет видео.

Видео (кликните для воспроизведения).

Чаще всего из строя выходят:

подшипники;
щетки двигателя;
двигатель;
электронная система.

Наряду с вышеперечисленными неисправностями, может сгореть предохранитель. Чтобы починить пылесос своими руками, достаточно заменить это устройство новым.

Прежде чем приступить к ремонту, нужно подготовить следующие инструменты:

Дополнительно потребуются паяльник и ветошь. Также понадобится тестер для прозванивания электрических цепей.

Многие детали пылесоса сделаны из пластика, они достаточно хрупкие, поэтому при разборе и ремонте нужно действовать аккуратно.

Чтобы разобрать пылесос, необходимо:

1. Открутить винты крепления из корпуса прибора с помощью крестовой отвертки.
2. После этого можно снять крышку пылесоса.
3. Отсоединив провода от платы управления, нужно отделить корпус устройства.

4. Затем следует достать мотор из пластикового корпуса.

В зависимости от модели, устройства оснащаются двигателями разной мощности и типа:

Чтобы разобрать двигатель пылесоса Самсунг, нужно выполнить следующие действия:

1. Тонкой отверткой необходимо снять кожух крыльчатки. Гайка обычно имеет левую резьбу.
2. После этого следует открутить гайку крепления.
3. Затем требуется снять щетки и открутить стяжные винты корпуса устройства.
4. Потом нужно вынуть якорь и снять подшипники.

Для съема подшипников достаточно доступного инструмента, но иногда используют специальный съемник. Перед сборкой все элементы тщательно очищают от пыли и загрязнений. Особое внимание стоит уделить поверхностям подшипников и коллектору мотора.

Пылесос может не работать по нескольким причинам:

перегорание предохранителя;
обрыв в сетевом проводе;
неисправность выключателя.

Способы устранения различных поломок представлены в таблице.

Для проверки этой неисправности понадобится тестер. С его помощью можно прозвонить провода и определить точное место обрыва.

Далее эту неисправность надо устранить с помощью паяльника.

Перед тем как приступать к поиску обрыва, нужно убедиться, что в приборе не сработал температурный датчик и не обесточил принудительно мотор. Такое происходит в случае продолжительной работы пылесоса.

В этом случае ремонт не потребуется. После остывания пылесоса работоспособность сразу же восстановится

Часто это указывает на то, что возникла проблема с подшипниками.

Наличие резких звуков в подшипниковом узле говорит о выработке его ресурса.

Данные детали нужно тщательно смазать или заменить на новые

В любом пылесосе присутствует специальный отсек, в котором находится провод длиной до 3 м. Если он не затягивается, то проблема в пружине.

Нужно осмотреть смоточный барабан. Возможно ослабление пружины или ее затяжка. Если с ней все нормально, то придется вынуть барабан и отмотать или намотать на него провод. Так регулируется сила натяжения барабана

Пылесос перестает выполнять свою главную функцию. Пыль не засасывается внутрь

Требуется вынуть и осмотреть фильтры. Если они забились пылью, то их нужно тщательно очистить. В случае, если чистка не дала результата, фильтры необходимо заменить на новые.

Перед заменой нужно включить прибор без фильтров и убедиться, что сила всасывания остается на должном уровне. При этом следует иметь ввиду, что некоторые модели позволяют регулировать мощность всасывания. Если она не достаточно сильная, то придется осмотреть крыльчатку. Она может оказаться полностью забитой мелким мусором.

Иногда нарушается герметичность шлангов, чаще всего в местах их насадки на патрубки.

Стоит проверить также состояние щеток и коллектора. Вышедшие из строя щетки нужно поменять, а коллектор почистить мелкой шлифовальной шкуркой

Расположение фильтров в пылесосе (1, 2, 3)

При диагностике также нужно проверить работу прижимного ролика. Пылесосы не застрахованы от нарушения регулировки оборотов мотора. В этом случае проблема заключается в неправильном функционировании электронного блока управления.

Сегодня принесли мне в мастерскую пылесос для ремонта, а если быть точнее то для того что бы я поменял мотор. Всё было бы хорошо, но он находился в салофановом пакете в разобранном состоянии. В общем хозяин разобрал, а вот собрать ума не хватило. Понятно, что мне как мастеру такие сюрпризы от клиентов, очень даже не приятны, но приходится собирать и такие конструкторы. Скажу так, если вы собрались отремонтировать пылесос своими руками, то вам в первую очередь надо знать порядок разборки и сборки, а то получается потом как в видео, которое я разместил чуть ниже. С точки зрения мастера, разборка и сборка пылесоса, довольно простая операция, но вот обыкновенному человеку, это может показаться довольно сложным заданием. Специально для тех кто хочет, попробовать себя в роли мастера бытовой техники, я предлагаю почитать эту статью

Для начала давайте посмотрим, в чём заключается, вообще весь ремонт пылесосов Samsung. Как я уже писал выше, это бытовая техника состоит из нескольких запчастей, которые без труда может поменять практически любой человек. Прежде чем приступить к разборке и сборке пылесоса, я хочу рассказать про диагностику деталей, то есть от чего зависит правильная работа пылесоса

Как собрать и разобрать пылесос своими руками – видео

Надеюсь вы посмотрели, этот весьма познавательный ролик и для себя решили, стоит ли мучиться самому или поручить эту работу тому, кто делает это постоянно. Если вы всё таки чувствуете, что сможете, то приступим к следующей теме нашей статьи, а именно из-за чего не запускается пылесос. Тут важно понимать, что эта неисправность присуща не только пылесосу Samsung, но и остальным пылесосам, у которых есть такая проблема. Для начала давайте перечислим те детали, которые отвечают за включение двигателя

В этом видео показана, одна из причин, из за чего не включается пылесос

Теперь давайте поговорим о том, как поменять подшипники двигателя пылесоса. Рассказывать об этом практически не возможно, тут просто так на пальцах не покажешь. Хотя тема довольно актуальная, я как мастер посоветовал бы поменять мотор, а не подшипники, но учитывая то что мы всё таки живём не на диком западе, а на территории бывшего Советского Союза и многие граждане этого огромного региона, просто не имеют возможности купить данную запчасть, а замена подшипников, всё таки выходит дешевле, я решил пролить свет, на этот тёмный вопрос.

Для начала, надо знать, в каком случаи следует менять подшипники. В первую очередь надо обратить внимание на излишнее искрение, если сильно искрит, то замена уже навряд ли поможет, хотя у меня были случаи когда после проделанной операции, двигатель работал не хуже чем новый. Появление шума, так же указывает на то, что пора менять подшипники. Подшипники для пылесоса, надо подбирать качественные, желательно фирмы SKF. Ну а как вообще это делается, вы увидите ниже, посмотрев моё видео и сильно не расстраивайтесь если после замены, двигатель будет искрить или сильно шуметь – значит не получилось, зато попробовали

Смотреть видео – ремонт двигателя пылесоса

Надеюсь моя статья вам помогла. Самое главное знать, что за чем делать и как. Владея этой информацией, вы наверняка сможете проделать всё то, что я делал в своих видео. Конечно мне, как мастеру, это всё кажется просто, может оно и так, но я тоже когда то не знал, как разобрать пылесос, а если ещё учитывать то, что о такой информации, которая вам дана в данной статье, в то время, когда я начинал и речи не шло, то сейчас вам будет на много проще, чем мне когда то. Единственное, что хочу добавить, так это то, что будьте внимательны и соблюдайте технику безопасности, а то током сильно бьётся

Как разобрать пылесос Самсунг своими руками знают не многие. А между тем, большой сложности это не представляет. Наличие специального инструмента и умения обращаться с ним зачастую бывает достаточным минимумом для успеха.

Их не много. Как правило, они довольно тривиальны, но при возникновении требуется разборка пылесоса. Без нее не обойтись и при диагностике неисправностей. Основными причинами поломки пылесоса выступают следующие:

выход из строя подшипников;
износ щеток двигателя;
выход двигателя из строя;
неисправности в электронной системе.

Наряду с перечисленными, могут возникнуть и другие отклонения в работе, но они, как говорится, лежат на поверхности. К примеру, сгорел предохранитель. В этом случае достаточно заменить его новым, и пылесос вновь заработает.

Прежде, чем приступить к ремонту, необходимо все для этого подготовить. В первую очередь, понадобится инструментарий. Ничего необычного в него не входит: набор отверток, пассатижи, набор головок, шило, маленький молоток – этого будет достаточно. Дополнительно нужно иметь жидкость WD-40, смазку EP-2 или Литол -24, паяльник и чистую ветошь. Для прозванивания электрических цепей понадобится обыкновенный тестер.

Тем, кто разборкой занимается впервые, желательно иметь при себе фотоаппарат– для фиксирования последовательности разборки.

Разбирать пылесос не так уж и сложно, как может показаться на первый взгляд. Для начала нужно выкрутить болты крепления из корпуса.

После этого появится возможность снять крышку. Отсоединив провода от электронной платы, управления аккуратно отделяем корпус. На этом основную часть работы по разборке можно считать выполненной. Далее осторожно достаем двигатель и аккуратно вынимаем его из пластикового корпуса, в который он помещен.

Все работы должны выполняться без применения грубой силы, чтобы не сломать хрупкие пластиковые детали.

Поскольку основная часть неисправностей пылесоса возникает из-за двигателя, то для ремонта его зачастую приходится разбирать.

Сложности этот процесс не представляет и выглядит следующим образом. Тонкой отверткой аккуратно снимаем кожух крыльчатки. В результате открывается доступ к гайке ее крепления. Открутив эту гайку нужно снять щетки двигателя и раскрутить стяжные винты корпуса. Осталось осторожно вынуть якорь, и можно приступать к съему подшипников. В результате проделанной работы на рабочем месте должна получиться примерно такая картина (на фото).

Для съема подшипников обычно вполне хватает доступного инструмента, но иногда требуется специальный съемник. После разборки все детали тщательно очищаются от пыли и грязи. Особое внимание уделяется посадочным поверхностям подшипников и коллектору двигателя.

Гайка крепления крыльчатки имеет левую резьбу. Исключения встречаются, но очень редко.

Иногда случается так, что пылесос вдруг перестает выполнять свою основную функцию. Вроде все работает, а пыль не засасывается. В этом случае, прежде всего, нужно достать и осмотреть фильтры. Если фильтры забиты пылью, их нужно очистить. В случае, если очистка не дает результата, фильтры нужно заменить. Перед заменой нужно включить пылесос без фильтров, и убедиться, что сила всасывания на должном уровне. Если она все равно маленькая, придется осмотреть крыльчатку. Может случиться так, что она полностью забита мелким мусором.

Заодно проверьте состояние щеток и коллектора двигателя. Износившиеся щетки нужно заменить, а коллектор почистить. Может нарушиться также герметичность шлангов, особенно в местах их насадки на патрубки. На это тоже надо обратить внимание.

Совет. Коллектор можно очень аккуратно зачистить мелкой шлифовальной шкуркой №0 или №00.

Следующая распространенная неисправность – не включается пылесос. Здесь имеют место три основные причины:

перегорание предохранителя;
обрыв в сетевом проводе;
неисправность в выключателе.

О предохранителе уже говорилось, а вот для проверки остальных неисправностей понадобится обыкновенный тестер. С его помощью можно легко прозвонить провода и обнаружить место обрыва. Дальше к делу подключается паяльник и неисправность устраняется.

Прежде чем приступать к поиску обрыва проводов, необходимо убедиться, что в пылесосе не сработал термодатчик и не обесточил принудительно двигатель.

Такое происходит в случае длительной работы пылесоса. Ремонт здесь не требуется. После остывания работоспособность пылесоса восстановится автоматически.

Если во время работы пылесос вибрирует или слышен визг, скрежет, то это значит, что возникла проблема с подшипниками. Их нужно смазать, а лучше всего заменить сразу. Наличие резких звуков в подшипниковом узле говорит о выработке его моторесурса.

И последняя неприятность – не затягивается силовой провод. Ремонт в этом случае также большой сложности не представляет. Здесь проблема может быть, скорее всего, в пружине. Нужно добраться до смоточного барабана и осмотреть его. Возможно ослабление пружины или наоборот, ее затяжка. Если здесь все нормально, то придется снять барабан и отмотать с него провод (или наоборот, подмотать). Этим отрегулируется сила натяжения барабана.

При осмотре необходимо проверить работоспособность прижимного ролика. Пылесосы любой марки не застрахованы от такой неисправности, когда перестают регулироваться обороты двигателя. В этом случае проблему нужно искать в электронном блоке управления. Самостоятельно его ремонтировать просто не рекомендуется.

Процесс разборки и ремонта пылесоса Самсунг большой сложности не представляет. Его можно осуществить самостоятельно при минимальных знаниях электротехники и умения обращаться со слесарным инструментом.

Вы должны быть зарегистрированным пользователем, чтобы оставить комментарий

Зарегистрируйтесь в нашем сообществе. Это очень просто!

Уже есть аккаунт? Войти в систему.

Или войти с помощью одного из этих сервисов

Нет видео.

Видео (кликните для воспроизведения).

KGB опубликовал статью в Инструмент и оборудование, 3 октября , статью
KGB опубликовал статью в Загородный дом, дача, 28 августа , статью
Игорь Шубин на своем участке в поселке «Лесное»
Игорь искал лесной дачный участок, и среди прочих попался этот. И мало того, что это непролазный лес, так еще и посреди участка – 6 метров жижи от небольшого ручья. Из-за этого болотца будущие хозяева не могли перейти на другую сторону участка, чтобы осмотреть границы владений.
Sano опубликовал запись блога в Мебель из слэбов, 27 сентября , запись блога
Вот я и дожил до своей мастерской, которую нужно ещё долго и упорно оборудовать и дополнять разными инструментами.
Но главное есть теплое помещение, хоть и не свое личное, есть где поработать пока не выгонят.
Это складское довольно таки просторное помещение, если убрать всё не нужное, поэтому придется многое сделать чтобы хоть как то приступить к работе. И первое что сделал вынес лишнее и приступил к сборке большого рабочего стола.
Николай911 опубликовал тему в Сантехника, водопровод, отопление, канализация, 1 октября , тему
SB3 опубликовал запись блога в Интересное от SB3, 7 октября , запись блога
Приветствую, продолжу начатое в записи “Электрика. Как дела обстоят на самом деле.”.
Запись будет постепенно пополняться). “Картинки” будут
windsor опубликовал тему в Наши работы, 8 августа, 2017 , тему
Emerald опубликовал тему в Инструмент и оборудование, 25 сентября, 2008 , тему
Sano опубликовал запись блога в Мебель из слэбов, 6 октября , запись блога
Первые попытки что то сделать из привезенных слэбов. Хотя какие тут могут быть попытки, материал стоит денег и прав на ошибку столько сколько есть денег в кармане. Тренируйся за свой счёт как говорится.
Поэтому каждая доска тщательно осматривается и примеривается, пословица про семь раз отмерь в действии.
Работа сама по себе не хитрая, творческая, есть несколько досок и их нужно подобрать чтобы и красиво смотрелось и перерасхода не было. Вся подгонка в размер и подрезка делается с минимально возможным съёмом материала, по простому чутка тут отпилил , немножко там стамеской срезал.
Человек очень быстро привыкает к хорошему, поэтому тот, кто хоть раз пробовал воспользоваться пылесосом, вряд ли захочет вновь взяться за веник. Однако, как и всякая техника, пылесосы имеют свойство ломаться в самый неподходящий момент. Не каждая хозяйка способна в одиночку устранить неисправности пылесоса «Самсунг», LG, «Филлипс» или других марок. Тем не менее бывают поломки, которые можно устранить и самостоятельно, не прибегая к помощи специалистов.
Прежде чем взяться за ремонт пылесоса «Самсунг» своими руками, нужно постараться определить, что же именно там сломалось. Правильная диагностика является очень важной, ведь от этого напрямую зависит скорость и стоимость ремонта. Конструкция пылесоса достаточно проста, поэтому, прежде чем платить деньги мастеру, можно попытаться устранить неисправность самостоятельно.
Следует заметить, что поломка далеко не всегда связана с неисправностью двигателя. Такую неисправность можно определить по звуку работающего агрегата. Если пылесос гудит, свистит, издает прерывистые звуки и выбрасывает из себя пыль, вам, скорее всего, не повезло — «накрылся» движок. Но бывает, например, что пылесос вроде бы работает, но мусор тянет плохо — тогда, скорее всего, виноваты шланг или фильтры. Давайте поподробнее остановимся на некоторых типичных неисправностях этого очень полезного домашнего помощника.
Как мы уже выяснили, если пылесос плохо втягивает пыль, то вам, скорее всего, предстоит ремонт шланга пылесоса («Самсунг» у вас, либо продукция иной марки – не суть важно). Прежде всего убедитесь, что в нем ничего не застряло — посторонние предметы, попавшие в шланг, сильно снижают тягу. Проще говоря, загляните в шланг и удалите засор.
Если вы уверены, что шланг не забит, внимательно осмотрите его и проверьте целостность гофры. Очень часто хозяйкам лень нагибаться, чтобы переставить агрегат с места на место, и они просто таскают его за собой по комнате «за хвост». От этого между витками гофры возникают разрывы, в результате чего снижается тяга. Если вы обнаружили щель, возьмите изоленту и туго обмотайте место разрыва в несколько слоев. Надолго такого ремонта, конечно, не хватит, и со временем шланг все же придется заменить, но некоторое время он вам еще послужит.
Если со шлангом все в порядке, проверьте все фильтры и мешок для сбора мусора — возможно, они сильно загрязнились. Тщательно очистите фильтры, а мешок замените новым. Также не забудьте проверить положение регулятора мощности — возможно, он сбился. Верните его в нужное положение.
В этом случае ремонт пылесоса «Самсунг» своими руками будет заключаться в тщательном осмотре щетки. Убедитесь, что положение её достаточно низкое для контакта с полом — если это не так, выдвиньте ее до упора. Осмотрите саму щетку — вероятно, ее ворсинки слишком стерлись, и их придется заменить.
Включите пылесос и осмотрите щетку в рабочем состоянии — если она не крутится или вращается слабо, придется потрудиться. В первом случае, вероятно, заклинило подшипники. Разберите ее и проверьте, не накрутились ли на концевики нитки или волосы, уберите их. Во втором случае возможно ослабление ремня щетки — разберите ее и поменяйте деталь на подходящую к вашей модели. Обратите внимание: хотя запчасти для пылесосов «Самсунг» очень часто взаимозаменяемы для разных модификаций, лучше всего выбирать подходящие именно для вашей модели.
Если вы включили агрегат в розетку, а ничего не происходит, то ремонт пылесоса «Самсунг» (своими руками, конечно) нужно начинать с тщательного осмотра электрической части аппарата. Сначала убедитесь, что исправна сама розетка — для этого включите в нее другой, заведомо исправный прибор. Если все в порядке — осмотрите шнур пылесоса, ищите потертости, трещины, изломы или другие повреждения. Разберите вилку и внимательно осмотрите места соединения со шнуром. При помощи контрольки или электрического тестера «прозвоните» провод — вероятно, он перегорел.
Если все вышеперечисленные действия результата не дали, значит, виноваты щетки или сгорел двигатель. Эта часть ремонта уже относится к категории более сложных.
Причиной такой поломки может быть шланг (для Samsung это рядовой случай): между витками гофры частенько застревает грязь и мусор, который со временем начинает издавать неприятный запах. Хорошенько промойте шланг струей воды, желательно под напором и с применением моющего средства. После этого обязательно хорошенько высушите гофру до того, как начнете пользоваться ею снова.
Еще одним источником неприятного запаха может быть ремень. Проверьте его натяжение, при необходимости подтяните или замените новым. Запах горелой резины исчезнет.
Бывает так, что при нормальной, казалось бы, работе слышится сильный шум и наблюдается биение агрегата. В таком случае ремонт пылесоса «Самсунг» (своими руками здесь не всегда удается управиться, но попытаться все-таки стоит) будет заключаться в следующем:
1. Если у вас вертикальная модель пылесоса, то, скорее всего, шумит поврежденный вентилятор — осмотрите его. Заменить и отбалансировать вентилятор самостоятельно — задача не из легких, лучше всего доверить ее специалисту.
2. Если пылесос моющий — осмотрите помпу, которая нагнетает воду в шланг. Рекомендация по ремонту та же — к специалисту.
3. В большей части моделей пылесосов причиной дребезжания являются «раздолбанные» подшипники на щетке. Если вы уверены в своих силах, можно попробовать заменить их самостоятельно. Возьмите валик и осторожно открутите концевой колпачок, достаньте из него металлический вал. Придерживая его плоскогубцами, открутите следующий концевик, после чего замените подшипники, пыльники и прокладки. Снова соберите все на свои места.
Теперь мы подошли к самой важной и сложной поломке — ремонт двигателя пылесоса «Самсунг». Чтобы в этом убедиться, нужно разобрать пылесос. Осторожно снимите все защитные детали корпуса и отыщите сам двигатель. Теперь очень аккуратно, соблюдая все меры предосторожности, включите пылесос. Если причина поломки кроется в моторе, то, скорее всего, вы увидите сноп искр, исходящий от двигателя. Причин тому может быть несколько:
- износ щеток;
- межвитковое замыкание в обмотке;
- повышенная нагрузка на «движок».
Итак, по порядку. Для замены графитных щеток прежде всего необходимо открутить и снять пластмассовые колпачки и вынуть пружинки. Вынимаем сами щетки и вставляем новые. Далее производим все действия в обратном порядке — вставляем пружинки, закручиваем колпачки. Чтобы щетки работали исправно, их нужно притереть. Сделать это можно, протянув мелкую шкурку между щеткой и коллектором. При этом абразив наждачки должен быть повернут в сторону щетки и как бы немного счесать ее.
Если все проделанные манипуляции не привели к успеху, и искрение двигателя при включении продолжается, значит, двигатель замкнуло. Произвести самостоятельный ремонт мотора пылесоса «Самсунг» (да и любого другого тоже) в домашних условиях не получится, придется нести в сервис.
Еще одна причина поломки двигателя, которую можно попытаться устранить в домашних условиях, — замена подшипника. Проверить, нужно ли это делать, очень легко. Возьмите двигатель в руку и легонько покачайте его за якорь: если вы заметили, что вал шатается из стороны в сторону, то замены подшипника не избежать. Для этого нужно снять щетки и открутить винты, стягивающие корпус. После этого снимите крышки мотора одну за другой, помогая себе маленьким молоточком и отверткой. Выполняйте эту процедуру очень аккуратно, иначе вы рискуете повредить обмотку. Осторожно, помогая себе инструментами, снимите подшипники (лучше оба сразу) с вала якоря. Крайне осторожно, при помощи молоточка и трубки подходящего диаметра насадите на свои места новые подшипники и соберите двигатель.
Один маленький совет: перед тем как решиться на разборку двигателя, зарисуйте схему соединения проводов. Поверьте, это очень пригодится.
Как видите, ремонт любого бытового пылесоса может оказаться делом очень даже несложным. Главное — помнить, что запчасти для пылесосов «Самсунг» или техники других фирм-производителей должны быть качественными. А если вы хоть немного сомневаетесь в своих силах, лучше все же доверить ремонт техники профессионалам.
Проблему того, что в БИОСе не работает клавиатура, пользователи обычно замечают при переустановке операционной системы, когда требуется выставить приоритет загрузки, или в случае изменения дополнительных настроек перв.
Если у вас пищит при включении ноутбук, причины этого могут быть разными. Постараемся в них разобраться. Компьютерная техника часто подвергается различным поломкам. Дело в том, что ноутбук состоит из большого количест.
Ни одна хозяйка не мыслит себя без автоматической стиральной машинки. Ассортиментный ряд позволяет подобрать модель, которая максимально подойдет по габаритам, техническим возможностям, и в соответствии с имеющимся бю.
Владельцы отечественных внедорожников «Шевроле Нива», впрочем как и всех остальных автомобилей российского производства, в большинстве случаев предпочитают ремонтировать своих железных коней своими руками.
Опишем, как осуществить ремонт мониторов “Самсунг” своими руками с неисправностью, которая заключается в том, что устройство не включается, индикатор на передней панели неактивен. Рассмотрим несколько вариантов повреж.
Рулевое управление – это важная часть любого автомобиля. В ПДД запрещается эксплуатация механических транспортных средств с различными поломками системы рулевого управления. Очень важно даже при незначительных п.
Загрузив бельем барабан, обнаруживаете, что не включается стиральная машина? Она может вообще не реагировать на манипуляции с кнопками, не реагировать на запуск выбранной программы либо индикаторы начинают работать в .
Гаджеты стали неотъемлемой частью жизни современного человека. Но с ними весьма часто возникают разнообразные проблемы. Например, время от времени пользователи жалуются на то, что у них не включается планшет ASU.
Автомобиль стал неотъемлемой частью нашей жизни. Он часто помогает в нужные моменты. Однако случается и такое, что человек куда-то опаздывает, и выручить может только автомобиль. Но, усаживаясь в машину, водитель пони.
Автомобильный прикуриватель уже давно перестал применяться только по своему прямому назначению. Сегодня его гнездо активно используется водителями в качестве бортовой розетки, от которой работают дополнительные электр.
Пылесос фирмы SAMSUNG SC 8854 был куплен нами пять лет назад. И все это время он служил нам безукоризненно. Но в последнее время при работе пылесоса стало наблюдаться какое то бренчание. Потом он вообще встал. После недолгих манипуляций, а то есть вкл-выкл, покрутили- постучали, он ожил. Но не надолго. При следующей его работе он опять встал, и из него заструился дымок с едким запахом изоляции. Все, пылесос вышел из строя, а вернее сказать: его эл. двигатель.
После не долгих размышлений было принято решение купить новый эл. двигатель для пылесоса Самсунг. И произвести ремонт пылесоса своими руками. И вот возникает вопрос: Как разобрать этот пылесос. На самом деле нечего сложного в этом нет.
Первым что надо сделать, это снять контейнер для сбора пыли и задний фильтр. Затем снять колеса пылесоса. Что бы это сделать, потребуется поддеть чем-нибудь острым (например шилом) декоративный колпачок, который закрывает крепление колеса. А креплением является обыкновенный шуруп, который откручивается крестовой отверткой.
Колеса сняли можно приступать к разборке корпуса пылесоса.
Корпус состоит из двух половинок, чтобы их разъединить откручиваем пять шурупов. Четыре из которых находятся под контейнером для сбора пыли. А пятый спрятан в углублении куда ставится телескопическая штанга пылесоса Самсунг.
Так же в районе расположения колес имеются защелки, который отстегиваются плоской отверткой. После того как открутили все шурупы и расстегнули защелки, снимаем верхнюю крышку.
Под ней увидите плату управления эл. мотора пылесоса, которая расположена на боксе или контейнере (не знаю как правильно это называется) в котором спрятан мотор. Крышка этого контейнера крепиться четырьмя шурупами под крестовую отвертку. Плату управления снимать не надо, достаточно отсоединить провода. Клеммы на проводах и плате окрашены каждый в свой цвет, поэтому при сборке вы их не перепутаете.
Сняв крышку этого контейнера вы увидите еще один, его я назову «киндер сюрприз», в нем и находится эл. мотор. А система упаковки двигателя напоминает «матрешку». Крышка «киндера» крепиться четырьмя шурупами. Хочу отметить что все шурупы кроме крепления колес, одинаковые.
Под так называемым «киндер сюрпризом» я обнаружил шарики и искореженную шайбу (это был сепаратор, который удерживал шарики между двумя обоймами подшипника) . В результате этой поломки, ротор мотора перекосило, он замкнул и сгорел. Вывод- его нужно ремонтировать или заменить.
Ремонт двигателя пылесоса своими руками, очень хлопотное и долгое занятие. И не каждый сможет это сделать. Поэтому было принято решение, купить новый. В наше время купить эл. двигатель для пылесоса Самсунг не составляет труда, в интернете очень много таких предложений. Главное не торопиться с выбором. Многие моторы уже не производятся, а те остатки которые еще имеются на складах магазинов, стоят очень много денег. Так в моем случае и получилось.
Но я нашел универсальный и почти в два раза дешевле. Главное чтобы подходил по диаметру крыльчатки и высоте, а так же расположение и форма отверстий которые расположены на крышке корпуса мотора. Они (отверстия) предназначены для удержания мотора от прокручивания в контейнере «киндер сюрприз». *
Мотор для пылесоса SAMSUNG куплен. При визуальном сравнении двух моторов видно что они отличаются эл. мотором и отверстиями, про которые писал выше*. Так же на новом моторе отсутствуют отверстия под крепление терма датчика, который отвечает за перегрев двигателя пылесоса. Что бы не высверливать отверстия под крепление датчика, я немного поколхозил. Прикрутил его к корпусу эл. двигателя пылесоса SAMSUNG медной проволокой.
На этом замена двигателя пылесоса может быть закончена, осталось собрать пылесос в обратной последовательности.. Будьте внимательны, следите что бы все крышки прилегали плотно. А то будет подсасывать воздух из вне, что повлечет потере мощности всасывания с поверхности ковра или пола.
Исходя из выше описанного можно сделать вывод: ремонт пылесоса SAMSUNG своими руками, не является сложным мероприятием. Лучше сделать бесплатно самому, чем платить за это другим.
Спасибо за внимание! Долгих лет службы Вашему пылесосу!
Автор статьи: Петр Морокин
Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.
✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 4.6 проголосовавших: 23

Как разобрать двигатель пылесоса samsung sc4520

Пылесос может служить верно немалый срок, но бывает так, что при очередной уборке он начинает сильно шуметь, трещать, искрить, греться, пахнуть, работать рывками или вовсе с противным скрежетом перестает работать. Разберемся, что делать — нести прибор на ремонт в сервис или попробовать отремонтировать двигатель пылесоса самостоятельно.

Если вы решились разобрать своего «помощника» своими руками, эта статья для вас. Сразу предупредим — починить можно не всё, даже если техника не подает признаков жизни.

ВАЖНО! В этой статье мы рассмотрим самый распространенный, «универсальный» тип двигателя пылесоса – коллекторный (с щетками) на подшипниках скольжения. Встречаются электродвигатели других типов (шаговые, линейные, синхронные, асинхронные, бесколлекторные, безщеточные), но гораздо реже — по их поводу консультируйтесь с мастерами.

Несмотря на ограничение, статья актуальна для большинства моделей пылесосов, таких как: AMETEK H / Аметек, Bosch / Бош, Bork / Борк, Cleanfix / Клинфикс, Centek / Центек, Daewoo / Дэу, Doffler VCC / Доффлер, Dyson / Дайсон, EIO Targa Duo / Эио Тарга Дуо, Electrolux Ergorapido, Twin Clean / Электролюкс Эргорапидо, Твин Клин; Elenberg / Эленберг, Harley Davidson / Харлей-Дэвидсон, Hoover / Хувер, Kirby / Кирби, Karcher / Керхер, LG / ЛЖ, ЛДжи или, как принято, Эл-Джи; Makita / Макита, Miele / Миле, Moulinex/ Мулинекс, Philips / Филипс, Rainbow / Рэйнбоу, Redmond / Редмонд, Roomba / Румба, Rowenta / Ровента, Samsung SC, VC / Самсунг; Sanyo / Саньо, Siemens / Сименс, Scarlett / Скарлет, Thomas Twin Aquafilter / Томас Твин, VAX / Вакс, Vitek / Витек, Zanussi / Занусси, Zelmer Aquawelt / Зелмер Аквавельт, советских и российских — Буран, Витязь, Вихрь, Норд, Орел, Орион, Ракета, Тихон, Тайфун, Урал, Чайка, Шмель, Штиль и другие, включая автопылесосы, моющие, промышленные и строительные модели.

Устройство двигателя пылесоса

Прежде чем приступить к ремонту, разберемся в основах и немного изучим «матчасть», чтобы не напортачить и не испортить все окончательно.

На пылесосе стоит обычный электродвигатель переменного тока, работающий от 220 вольт. Состоит из статора, прикрепленного жестко к корпусу, и ротора, который вращается относительно него и преобразует электрическую энергию (ток из розетки) в механическую. Эта энергия вращает вал двигателя и заставляет работать подключенный механизм, всасывающий воздух.

Ротор вращается благодаря электромагнитной индукции, которая возникает под действием переменного тока в обмотках. Рабочий механизм состоит из крыльчатки, которая при вращении создает поток воздуха, направленный в фильтрующую систему агрегата.

С обычным мешком

Обычный мешок пропускает воздух, но задерживает и накапливает в себе накопившуюся пыль и грязь — то есть является и пылесборником, и фильтром (возможно, даже единственным в модели). Это наиболее распространенная технология очистки воздуха — её можно встретить и в дешевых моделях, и в приборах для профессиональных уборщиков. Именно устройства с мешком одними из первых начали производить для бытового использования.

Достоинства: просто, надежно, недорого. Недостатки: при наполнении мешка уменьшается мощность всасывания, неудобно извлекать пыль.

С аквафильтром

Такой пылесос вначале всасывает воздух с пылью и грязью, затем пропускает его через аквафильтр — резервуар с водой. В этом резервуаре частички грязи и пыли связываются с жидкостью и оседают в емкости, а чистый воздух выбрасывается наружу. Пылесборник нужно наполнять водой до определенного уровня, а затем промывать после каждой уборки. В отличие от моющих марок, не имеет специального распылительного насоса и более приемлем по цене.

Достоинства: качественная очистка воздуха от пыли, увлажнение воздуха в процессе уборки, позволяет собирать воду с поверхностей (удобно при влажной уборке). Недостатки: слишком большие, тяжёлые и неповоротливые; нужно много места для хранения. Вес может достигать примерно 10 кг. Требуют много ухода и обслуживания.

Система «циклон»

Пылесосы такой системы называются «циклон», потому что при всасывании воздуха создают небольшое завихрение-«циклон». Поток воздуха отбрасывает частицы пыли и мусора на стенки цилиндрического пылесборника, а чистый воздух выходит через центральное отверстие. Затем воздух проходит дополнительную очистку через обычный бумажный фильтр или специальный сменный фильтр HEPA, установленный на задней части в виде кассеты. Пыль и грязь при этом накапливаются в самой циклонной камере. Когда она наполняется и перестает выполнять свои функции, то ее легко вытащить и опорожнить в мусорное ведро.

Достоинства: недорогие, функциональные, лучшие по параметрам цена-качество. Недостатки: плохо убирают лёгкий мусор — шерсть и пух животных, волосы, нитки. «Бьются» небольшими зарядами статического электричества, которое образуется при вращении. Работа зависит от стабильности потока воздуха: при очистке дивана или занавесок его поступление резко снижается, мусор вылетает на фильтр и загрязняет кассету. Компактные модели не подойдут для тщательной уборки, а полноценные потребляют много электричества. Шумят больше, чем другие модели.

Виды и причины поломок в двигателе

Если агрегат совершенно отказывается работать, проблема может быть в системе электропитания. При исправном состоянии электрической цепи и щёток возможны повреждения обмоток двигателя. Низкие обороты, излишний шум и вибрация свидетельствуют о неполадках в подшипниках, удерживающих якорь. Неисправные токосъёмники и изношенные щётки становятся причиной искрения.

Важно! Вышедшие из строя обмотки не ремонтируются. В подобных ситуациях неизбежна замена ротора, а то и самого двигателя.

Частой причиной отказа двигателя становится перегрузка турбины. В непрерывном режиме пылесос должен работать около 30-40 минут. При более длительных нагрузках в результате перегрева некоторые материалы в моторе теряют свои свойства, и он выходит из строя. Не очень внимательные хозяйки редко чистят мешок для сбора пыли и не следят за состоянием фильтров, что также приводит к перегреву. Иногда в шланг попадают посторонние предметы, которые мешают свободному всасыванию, — это еще одна причина перегрузки мотора.

Неблагоприятное влияние на двигатель оказывает проникновение влаги. Турбина в основном состоит из металлических частей, поэтому подвержена влиянию коррозии. Кроме того, под действием влаги на лопастях образуются частицы пыли, которые со временем затрудняют работу турбины.

Одной из самых распространённых причин поломок двигателей можно считать скачки напряжения в наших электросетях. Одного броска напряжения иногда бывает достаточно, чтобы полностью вывести мотор из строя. В некоторых случаях возможно частичное подгорание турбины. Насос будет продолжать работать, но долго не выдержит. Для электрических приборов опасны не только высокие, но и низкие показатели напряжения.

Для устранения появившихся неполадок необходимо разобрать двигатель агрегата. Перед тем, как приступить к демонтажу, следует ознакомиться с расположением отдельных деталей крепления. Разборка данной бытовой техники особой сложности не вызывает, но имеет кое-какие тонкости. В целом, несмотря на очень большое количество марок и моделей, все пылесосы с незначительными отклонениями снабжены одинаковыми моторами.

Пошаговая последовательность разборки

Здесь расскажем, как добраться до двигателя пылесоса, и рассмотрим процесс разборки более подробно.

Отсоединяем шланг и разбираем корпус

Как правило, необходимо длинной крестовой отверткой открутить четыре болта, скрепляющих две половинки корпуса. Иногда придется удалить некоторые накладные элементы, например, турбину. Главное — ничего не повредить и открутить все болты до того, как разъединить части корпуса.

Снимаем мотор

Перед тем, как извлечь мотор, отключаем клеммы питания и другую электронику.

Снимаем крышку двигателя

Крышка завальцована швом по всему периметру. Чтобы снять ее, аккуратно отожмите шов плоскогубцами. Под воздействием легких ударов крышка должна отделиться от основного корпуса.

Вытаскиваем щетки, открутив прижимающие винтики

Как правило, щетки прижаты к ротору небольшими пружинками — если открутить зажимы, пружины могут вылететь в неизвестном направлении.

Проверьте угольные щетки на износ: они должны равномерно и плотно прилегать к коллектору электродвигателя и иметь достаточную толщину. Толщину необходимо сравнить с глубиной пазов, в которые они вставляются на двигателе, предварительно измерив ее штангенциркулем.

Некоторые моторы не имеют щеток вовсе: это бесщеточные моторчики с асинхронным двигателем и короткозамкнутым ротором. Встречаются они редко, но если вы не нашли щеток на вашем пылесосе, не удивляйтесь и продолжайте разборку.

Откручиваем гайку крепления ротора

Чтобы открутить крепление, сначала обработайте его жидкостью WD-40 или подобной. Затем сделайте зажимные бруски на месте щеток, чтобы коллектор (часть двигателя между ними) не проворачивалась при раскрутке. Размер и форма — такие же, как у щеток, но немного длиннее, чтобы бруски выступали из корпуса.

Зажмите коллектор брусками, используя тиски или струбцину. После этого гайка легко раскрутится гаечным ключом по часовой стрелке.

Разбираем колесо воздушного насоса

Процедура сильно зависит от марки модели и, как правило, не вызывает трудностей. Основная задача — освободить рабочий вал электродвигателя. Внимательно смотрите, как насажен рабочий инструмент на вал, не имеет ли он дополнительных креплений в виде шурупов или шплинтов. Аккуратно все удалите и снимайте. Как правило, на валу вместе с колесом присутствуют фрикционные шайбы, которые тоже нужно обработать WD-40.

Внимательно осматриваем ротор, статор и подшипники на предмет повреждений

Если подшипники изношены, из-за вибрации часто откручиваются крепления направляющих. Проверьте — если все в порядке, идем дальше. Если вышел из строя подшипник — не пытайтесь его отремонтировать: несите в ремонт или замените на новый. В специализированных магазинах продавцы 100% найдут аналог, главное не выкидывайте развалившуюся деталь.

Возможно, повреждены обмотки или их изоляция — видно потертости или обгоревший изоляционный лак. В идеале бы – прозвонить обмотку мультиметром (об этом чуть ниже).

Разбирайте двигатель дальше так, чтобы якорь можно было сдать на перемотку. Если с обмотками все в порядке и сломался только подшипник, попробуйте собрать устройство и включить его уже после замены подшипника.

Если на обмотке нет явных следов гари, возможно, она цела и необходимости перемотки нет. Но при наличии потертостей с металлическим блеском меди лучше перестраховаться.

Если повреждены подшипники: как снять

По-хорошему здесь необходим специальный съемник, но обоймы подшипников можно снять с вала и с помощью отвертки и молотка. Главное — делать все аккуратно и не торопиться: удары по обоймам подшипников не должны быть слишком жесткими.

Если повреждены обмотки: как разобрать якорь

Чтобы разобрать якорь, необходимо перемотать двигатель. Сделать перемотку в домашних условиях очень сложно, так что рекомендуем сдать деталь профессионалам.

Подытожим инструкцию еще одним примером на видео:

Выбор нового двигателя

При выборе нового мотора важно учитывать некоторые параметры:

модель пылесоса;
идентичность форм старого и нового мотора;
наличие или отсутствие юбки под крыльчаткой;
мощность движка, указанная на моторе или корпусе пылесоса, — она колеблется в пределах от 1600W до 2200 W;
формы отверстий для держателя мотора.
соответствие габаритов старого и нового двигателей и их крыльчаток.

Важно! Приобретение нового двигателя ─ дело серьёзное. Если нет полной уверенности в своих знаниях, лучше обратиться к специалисту.

Пылесос стал одним из самых полезных и надёжных помощников человека. Этот агрегат может прослужить долго при надлежащем уходе и внимательном отношении к себе. Пользователю достаточно знать и применять на практике несколько несложных правил:

давать возможность прибору отдохнуть;
следить за чистотой фильтров;
вовремя менять пылесборники;
не допускать ударов по корпусу и не применять вредные моющие средства;
у моющего пылесоса насухо протирать металлические элементы;
следить за ритмичностью работы агрегата.

Кроме того, следует помнить, что к каждому пылесосу прилагается инструкция. А перед эксплуатацией любой техники необходимо внимательно изучить её, чтобы узнать все тонкости использования и обслуживания, присущие именно этой модели.

Не рекомендуем делать самостоятельно

У вас не получится:

самостоятельно перемотать якорь,
восстановить рассыпавшиеся или разбитые подшипники с помощью «чудо-смазок»,
отремонтировать электронную «начинку» прибора.

«Кустарная» обработка не поможет устранить неисправность и продлить жизнь пылесоса надолго: двигатели вращаются с частотой около 50 тысяч оборотов в минуту. Воздержитесь от таких переделок и несите прибор в центр.

Чтобы вдохновиться, посмотрите пару профессиональных разборов пылесосов:

Немного про электронику

На фирменных, дорогих электродвигателях устанавливают термопредохранители, чтобы пылесос не устроил пожар. При сильной нагрузке, например, при заклинивании подшипника, начинается сильных нагрев мотора. Это может привести к пожару, но термопредохранитель размыкает сеть, останавливая вращение и перегрев.

Если техника начинает внезапно отключаться при работе, это первый звоночек: пора разбираться, что же не так.

Напоследок расскажем, во что именно не стоит лезть. Электроника в пылесосе сводится в основном к питанию двигателя, который может быть подсоединен к сети обычными клеммами через кнопку включения. В некоторых моделях есть контроль мощности (переключатель или диммер на корпусе), включающий дополнительный регулировочный резистор переменного сопротивления — он ограничивает ток, потребляемый двигателем. Возможно также присутствие электронного датчика наполнения, датчики контроля вращения (энкодеры), подсветки кнопки питания и других опций.

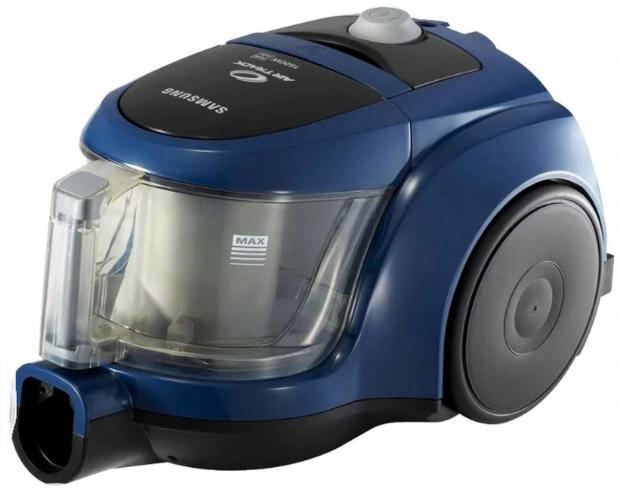

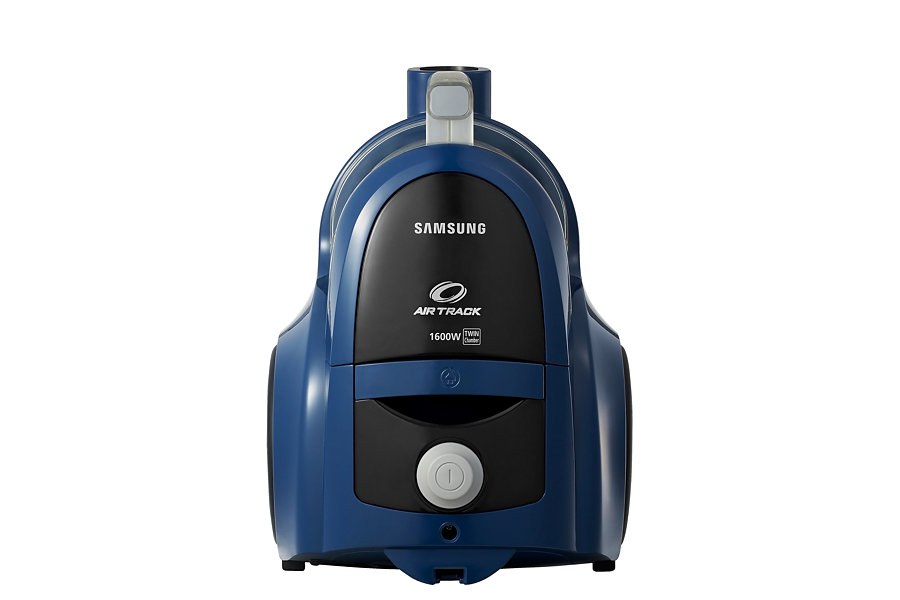

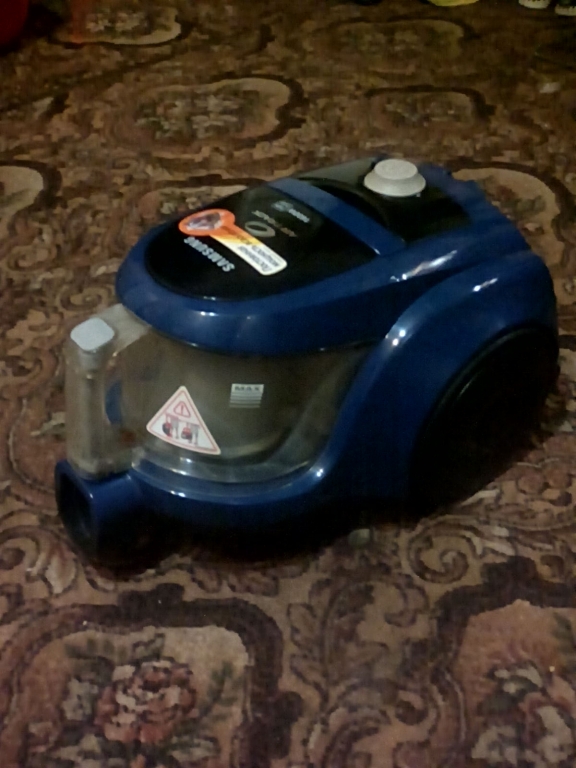

Как разобрать и починить пылесос Самсунг: ремонт своими руками

Возможные неисправности

Чаще всего возникают следующие неисправности в работе устройства:

при нажатии кнопки питания пылесос включается и сразу выключается;
во время работы слышны посторонние звуки;
прибор греется, возникает неприятный запах.

Чаще всего из строя выходят:

подшипники;
щетки двигателя;
двигатель;
электронная система.

Наряду с вышеперечисленными неисправностями, может сгореть предохранитель. Чтобы починить пылесос своими руками, достаточно заменить это устройство новым.

Что делать, если пылесос плохо всасывает и сильно греется?

Подготовка к работе

Прежде чем приступить к ремонту, нужно подготовить следующие инструменты:

отвертки;
пассатижи;
набор головок;
шило;
молоток.

Как выбрать моющий пылесос для ламината и кафеля: рейтинг популярных моделей

Этапы диагностики

Как выбрать пылесос с циклонным фильтром?

3.1

Разборка пылесоса
