Диагностика и ремонт стиральных машин Bosch



Это было создано для того, чтобы помочь специалистам-ремонтникам в исправлении неполадок и дефектов в таких стиральных машинках, как «МАКС 5,6,7».

Такое бывает, что стиральная машина ломается и для того, что бы ее исправить просто заменяют поломанную деталь, но перед этим не проводят специальный диагностический тест. Также бывает, что неисправность может себя не идентифицировать, но это может случиться, если неисправность есть только в одном компоненте. Такую неисправность может найти специальный сервисный тест. Такой сервисный тест может включаться только при работе над компонентами стиральной машины. Обычный пользователь не сможет сам починить или найти поломку в машинке.

Это руководство может помочь специалисту в определении поломки и в использовании сервисного теста.

Этот тест поможет определить неисправность и расшифровать ошибки, которые находит диагностика. Также ремонтник может сэкономить много времени и сил прежде, чем сам выяснит причину поломки. Тест поможет сделать это намного быстрее.

Самый первый вопрос, который возникает при проверке, является ли данная проблема гидравлического характера или же электрического.

Эта инструкция даст вам возможность устранить поломки электрического характера. Она пошагово объяснит, как это сделать и как проанализировать сигнал. Если панель светодиодная, то можно код ошибки определить и по свечению светодиодов.

Сервисный тест

Что бы проверить полный набор функций вашей стиральной машинки, то можно запустить специальный сервисный тест. Такой тест не доступен для пользователя напрямую, но он может быть выполнен при нажатии определенных клавиш. Но это если ваша машинка электронная. Порядок нажатия клавиш напрямую зависит от модели вашей стиральной машинки.

Панель управления такой машинки, как «МАКС-5» разными кнопками для выбора  функций и специальными ручками, которые определяют режим стирки.

Также панели стиральных машинок серии «МАКС-5, 6, 7» могут быть с экраном или без него.



Рис. 1

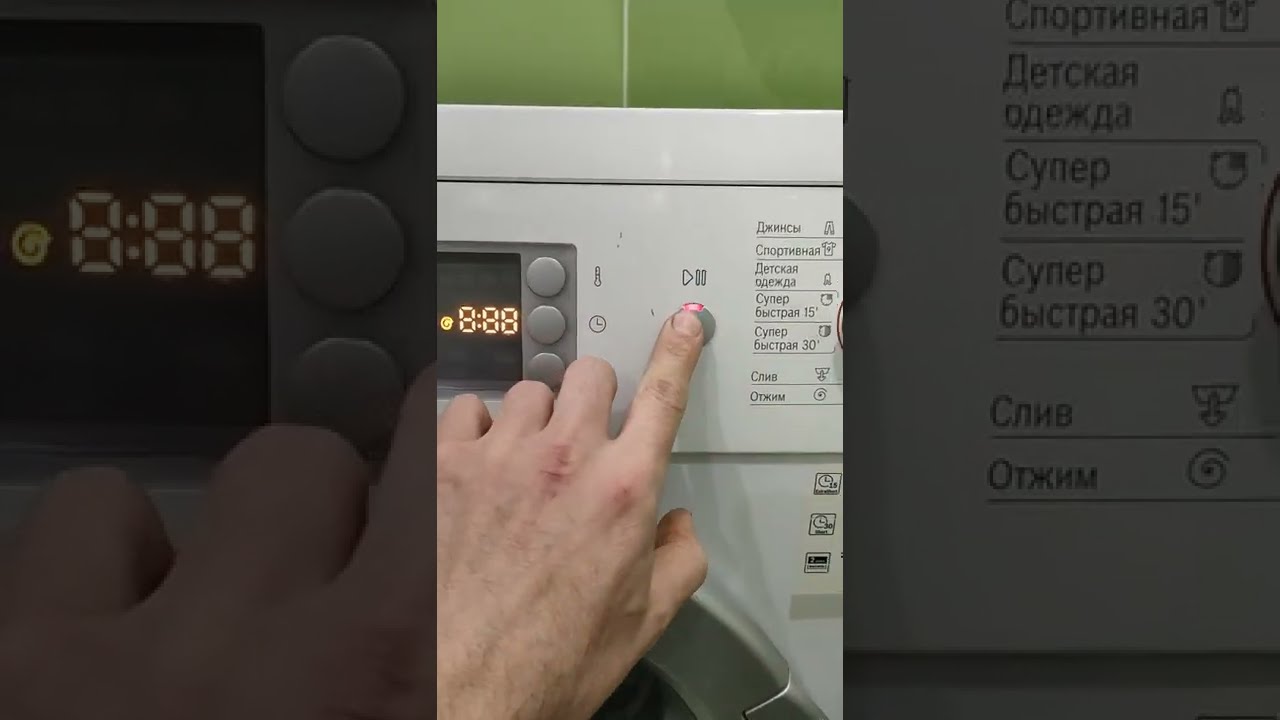

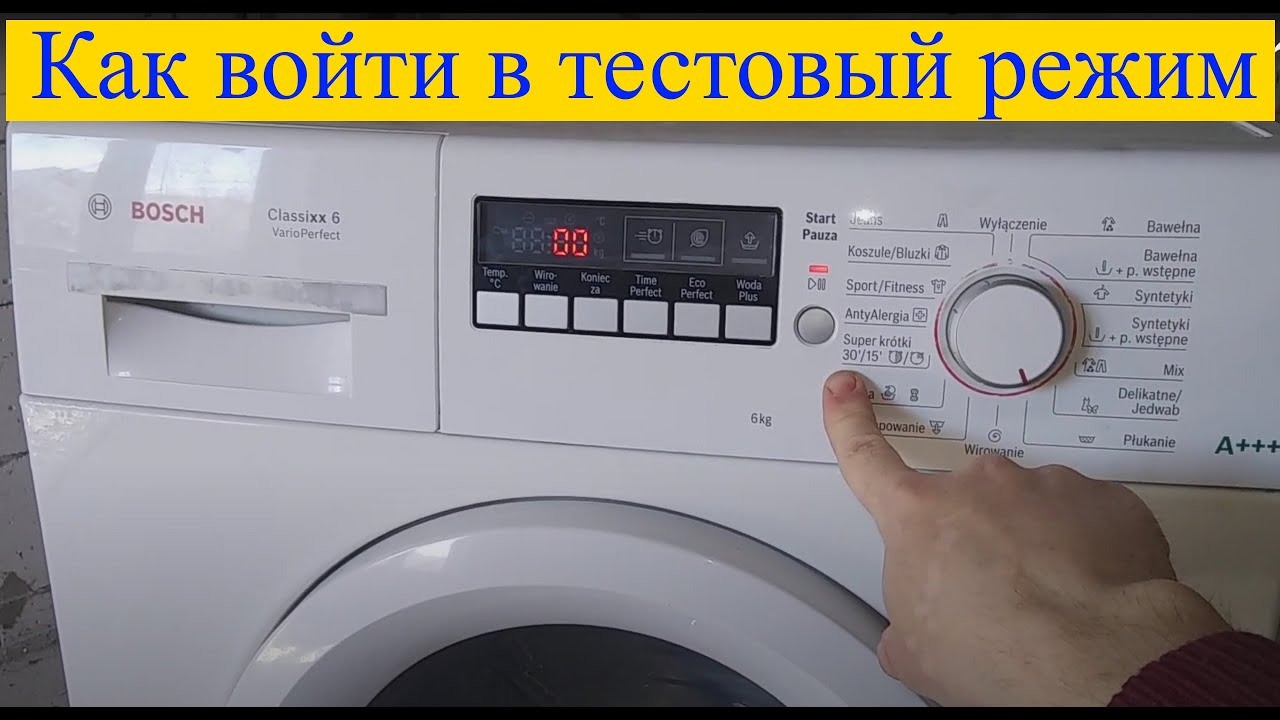

Что делать для запуска сервисного теста:

1. Закрыть дверь;
2. Поставить ручку программ на обозначение 0 или Выкл. Потом надо подождать пару секунд;



Рис. 2

3. Потом надо повернуть ручку программ в положение 8, по часовой стрелке. Дальше надо подождать пока кнопка Старт\Пауза будет мигать



Рис. 3

4. Надо нажать на кнопочку «обороты отжима», если это машинка с дисплеем, то кнопка находится с другой стороны;

Рис. 4

5. Потом надо повернуть ручку программ так, что бы она смотрела на положение 9;

Рис. 5

6. После этих манипуляций надо убрать руку с кнопки «обороты отжима». Должно высветиться неисправность «Последней программы» или же последняя неисправность. После этого в памяти машинки стирается эта неисправность.

Рис. 6

7. Надо выбрать программу теста с помощью ручки выбора программ.

При выборе программы индикатор должен мигать (Старт\Пауза)

Далее рассмотрим, как обозначаются положения под каждой цифрой.

Положение 1 не используется

Положение 2 не используется

Положение 3 Мотор приводной

Положение 4 Насос сливной

Положение 5 Нагреватель/ТЭН

Положение 6 Клапан залива горячей воды

Положение 7 Клапана залива воды для основной и предварительной стирки

Положение 8 Клапан залива воды для основной стирки

Положение 9 Клапан залива воды для предварительной стирки

Положение 10 Тест для звуковых сигналов

Положение 11 Автоматический тест FCW

Положение 12 Автоматический тест (механика)

Положение 13 Автоматический тест (не механика) FNW

Положение 14 Быстрый автоматический тест

Положение 15 Быстрый автоматический тест



8. Далее мы запускаем программу теста: для начала надо нажать кнопку Старт



Индикатор при работе должен гореть.





Когда происходит диагностика, то индикаторы должны гореть.



9. Далее надо выйти из этой тест программы: надо нажать на кнопку Старт и повернуть ручку программ. При этом индикаторы начнут мигать.

10. Потом надо выйти из режима диагностики. Для этого следует поставить ручку выбора программ в положение ноля.

Описание работы сервисных программ

Положение 3 Мотор приводной

Реверс – это заблокирована дверь и показывается индикатор кода скорости.



Кнопка Старт при работе диагностического теста должна гореть.

Отжим и слив. При этой программе – постоянно работает насос. Барабан вращается переменчиво. Сначала 4 секунды против часовой стрелки, потом происходит пауза, а потом опять по часовой стрелке происходит вращение. После этого высвечивается индикатор «обороты отжима достигнуты». При таком режиме дисбаланс загрузки не определяется, а серьезные пределы дисбаланса определяются.

Индикаторы, которые включаются при достижении максимальных оборотов при отжиме.

Положение 4 Насос сливной

При работе сливного насоса первое, что происходит – это включается блокировка двери. После этого работает насос до полного удаление воды. Потом отключается насос и дверь разблокируется.

Так показывают индикаторы, когда включаешь «Сливной насос».

Положение 5 Нагреватель/ТЭН

Когда работает нагреватель и ТЭН, включается блокировка двери и начинается залив воды до уровня ТЭНа ил нагревателя. Далее происходит включение нагревателя или ТЭНа. ТЭН должен отключится через 30 минут или же когда температура достигнет 85 градусов.

Так работают индикаторы при работе «Нагреватель\ТЭН»

Положение 6-9 Клапана залива воды

При работе этого теста сначала блокируется дверь. Начинается работа насоса, и бак полностью очищается от воды. Потом при Положении 6  начинает работать первый клапан, который контролирует залив горячей воды. При работе Положения 7 начинается работа первого и второго клапана, которые отвечают за залив до заполнения. В Положении 8 работает второй клапан, который отвечает за залив воды для основной стирки. При Положении 9 работает клапан залива первый, который работает до заполнения при предварительной стирке.



Так работают индикаторы, когда включается режим проверки клапанов залива воды.



Пол.10 Тест для звуковых сигналов

Тут можно сказать только одно, что звуковой сигнал короткий и громкий.

Положение 11 Автоматический тест. Начинает с отжима. (только для FCW)

Положение 12 Основной автоматический тест. Для сервиса



** Используется только на горячей воде

При выполнении основного автоматического сервис теста происходят следующие действия. Сначала начинается ожидание достижения уровня N1. Потом происходит ожидание остановки мотора. После этого начинается ожидание достижения уровня N0 и после этого, начинается ожидание достижения оборотов, которые настроили.

Положение 13 Автоматический тест (только для FNW!)

Положение 14 и 15 Быстрый автоматический тест (только для внутреннего пользования)

Предоставляем вашему вниманию коды ошибок и их устранение.

Первая ошибка – это F16. Дверь при этой ошибке не закрыта. Возможно, дверь открыта. Если это не так, то перезапустите программу и закройте дверь.

Вторая ошибка – это F17. При этой ошибке превышено время, которое отдается на поступление воды в бак. Возможно, забит фильтр или же закрыт кран или маленькое давление. Надо открыть кран или прочистить фильтр. Программа в данной ситуации сама остановится и начнет слив через 5 минут. Можно перезапустить программу.

Ошибка кодом F18 означает, что было превышено время, которое отдается на слив воды. Возможно, неполадка в том, что насос слива сломан или же блокируется переключатель пресостата. Также может быть поломан контролер уровня воды. Все это можно починить, если: включить режим важная неисправность, при котором происходит слив через 90 секунд.

Также есть ошибка F19, при которой превышается время нагрева воды. Это может быть вызвано поломанной системой нагрева, не достигается термостоп. Также это может случиться из-за низкого напряжения или же из-за налета извести на ТЭНе или его поломка. Все это можно попытаться исправить, если проверить ТЭН и его соединение.

Программу можно завершить и не нагревая воду.

Еще ошибка – это F20. Она происходит из-за неожиданного нагрева. Это может случиться в связи с неисправностью датчика температуры или же при неисправности реле ТЭНа. При этом надо включить режим важной неисправности.

Ошибка F21 подразумевает под собой поломку системы управления, также неравномерную работу приводного мотора. Также такая ошибка может быть, когда приводной  мотор не хочет вращать барабан. Это может происходить из-за короткого замыкания, неисправного токогенератора и реле реверса. Надо перейти на режим важной неисправности и попытаться запустить мотор до завершения программы.

Следующий код ошибки – это F22. Она подразумевает под собой поломку датчика NTC. Это может быть связано с коротким замыканием или неисправностью этого датчика или же с обрывом цепей. Программа теста будет закончена без нагрева воды.

F23 – это следующая поломка, которая показывает, что активизирован аквастоп. Это может быть из-за того, что в поддон собралась вода или же оборвались соединительные цепи. Надо проверить аквастоп и систему на утечку воды. Также проверить надо соединительные цепи.

Такая ошибка, как F40 подразумевает под собой ошибку синхронизации. Это значит, что значения сети не соответствует допустимому.

Последняя ошибка – это F63. Также – это проблема защиты. Она происходит из-за того, что процессор стиральной машинки поломан или существует ошибка программного обеспечения. При такой ошибке надо заменить управленческий модуль.

Если вы активизировали функцию важной неисправности, то помните:

1. Нельзя изменять показатели и индикаторы;
2. Надо активизировать функцию неполадки;
3. Активизировать программу теста;
4. Нельзя пользоваться другими функциями.
