Схема патч корд: обжим и правильная распиновка для различных типов соединения

обжим и правильная распиновка для различных типов соединения

На так уж важно, решили ли вы подключить свой домашний компьютер к роутеру или решили объединить все ПК в многоквартирном доме: вы будете построить компьютерную сеть, и без знаний, как и чем соединить устройства, вам не обойтись. В этой публикации будет рассказано о том, что такое «витая пара», как должен происходить правильный обжим и распиновка витой пары для различных типов устройств.

Кроме того, будет затронута тема необходимого инструмента, и как это можно сделать «на коленках» без использования специализированного инструментария.

Немного теории

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Правильная «распиновка»

Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки). Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки.

Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B.

Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.

Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т. е. используется патч-корды, с одинаковой распиновкой на обоих концах.

На рисунке показано цветовое расположение проводов по стандарту TIA-568A

Правильное подключение 2 парного кабеля

Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов. На рисунке показана прямая схема обжимки витой пары на 4 жилы.



Если, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты компании «Системные технологии» могут произвести монтаж СКС под планировку вашего офиса.

Инструмент для работы

Вам понадобится:

• Кабель необходимого стандарта.
• Разъемы RJ45 2 шт. (если вы занимаетесь этим в первый раз, то коннекторов следует взять с запасом).
• Специальные клещи.
• Устройство для снятия изоляции.
• Тестер витой пары.

Так может выглядеть необходимый инструмент

Один из вариантов тестера для проверки правильности соединения жил.

Если нет специального инструмента, а вы решили самостоятельно изготовить патч-корд из кабеля витая пара, распиновка и обжим которой будет соответствовать всем стандартам, то можете заготовить инструменты, показанные на рисунке ниже. В последнем разделе этой статьи будет рассказано, как их использовать, как говорится в народе, «на коленках».

Пошаговая инструкция по обжиму сетевого кабеля

1. Используя устройство для снятия изоляции, зажмите в него конец кабеля так, чтобы освободить участок около 20 мм. Проверните приспособление вокруг своей оси, чтобы лезвие по кругу надрезало изоляцию.
2. После, следует снять изоляцию, фольгу с подготовленного участка, обрезать одиночный стальной провод и разложить жилы для обжима, согласно цветовой схеме.
3. Следующим этапом станет подрезка жил до необходимой длины. Для замера можно использовать сам разъем RJ 45. Следует к этой процедуре отнестись с особым вниманием: если оставить длинные концы, провода будут плохо закреплены в коннекторе, если слишком короткие, то жилы могут недостать до контактов разъема.
4. Очень удобно делать обрезку приспособлением для снятия изоляции.
5. После обрезки, следует вставить проводки в разъем до упора. Признаком правильного расположения являются четко видные торцы жил в коннекторе.
6. После этих процедур, следует полностью вставить разъем RJ 45 в клещи для обжима, и сжать устройство до упора.
7. После правильного обжима, контакты в коннекторе создадут надежное соединение с проводами. С обратной стороны патч-корда, нужно сделать то же самое. Правильность распиновки необходимо проверить тестером.

Обжим коннектора с помощью отвертки и других подручных средств

Если специальных инструментов у вас нет, и вам предстоит единоразовая работа, то покупать специальный инструмент не стоит. Можно попробовать выполнить подсоединение и крепление разъемов при помощи обычных бокорезов, ножа и отвертки.

1. Подготовьте кабель. С помощи ножа снимите приблизительно 2 см. изоляции с кабеля, экран, и обрежьте стальную жилу.
2. Бокорезами обрежьте лишнее.
3. Разложите жилы в правильной последовательности и вставьте их до упора в коннектор.
4. Отверткой, сильно надавите сверху на каждый нож разъема, чтобы он прорезал изоляцию провода, создав качественное соединение.

Может получиться не очень красиво, но главное, чтобы все работало. А лучше звоните нам и мы выполним работу быстро и качественно. Работаем как по Челябинску, так и по области.



Как обжать витую пару | Обжим витой пары за 3 шага

25 6 2019

Итак, перед Вами отрезок кабеля, несколько коннекторов и вопрос — как обжать витую пару? К вышеизложенному комплекту также необходим специальный инструмент для обжима «кримпер» или по простому обжимка. Необходимось обжать витую пару возникает тогда, когда нужно либо изготовить патч-корд из многожильного провода, либо осуществить оконечивание витой пары, которую завел провайдер интернета к Вам в помещение. Во втором случае, скорее всего, это будет одножильный провод, т.к. именно такие разновидности используются для подключения абонентов к сети интернет.

Чаще всего требуется обжать витую пару, когда разъем RJ-45 по какой-то причине отсоединился от интернет-кабеля абонента. Незачем вызывать, ждать а потом платить монтажнику — давайте сами научимся и выясним вопрос «как обжать витую пару» самостоятельно, это на самом деле довольно просто!

Например, модель HT-500 RJ-45 RJ-12 Hypernet

Первое с чем нужно определиться перед непосредственным обжимом витой пары, это схема по которой и будет производиться опрессовка.

В подавляющем большинстве при производстве заводских патч-кордов и других соединительных Ethernet шнуров используется прямой порядок обжима. Данное расположение проводников используется для реализации подключения сетевой карты компьютера к маршрутизатору, хабу, коммутатору, приставке и так далее. Перекрестный порядок обжима

 (crossover) витой пары не так широко распространен и используется для соединения сетевых карт двух компьютеров между собой. Другими словами, для создания сети из двух компьютеров.

В свою очередь, стандартов и прямого и перекрестного обжима существует два:

• T568А (Стандарт «А» на рисунке)
• T568В (Стандарт «В» на рисунке)



Скорее всего, если Вы намереваетесь обжать витую пару для дальнейшей эксплуатации дома или в офисе, то речь идет расстановке по схеме T568В. Данная порядок размещения имеет самое широкое распространение. Следовательно, обжатая витая пара в соответствии с инструкцией T568В будет выглядеть следующим образом:









Порядок расположения в контактных пазах считается слева направо:





Шаг 1.

 Зачистка изоляции



Для доступа к начинке провода нам необходимо выполнить зачистку внешней оплетки. С этой функцией могут справиться:

• специальный инструмент для зачистки и обрезки
• кримпер (обжимка) с функцией обрезки оболочки
• в самом крайнем случае подручные средства (нож, лезвие), но при этом главное не повредить внутренние проводники и их изоляцию

Согласно протоколов по СКС, удаление оболочки не должно превышать 13 мм. На практике расстояние иногда выходит больше, но суть заключается в том, что чем меньше снято оплетки, тем лучше. Полностью разобраться в вопросе Вы можете ознакомившись с отдельной статьей «Как правильно зачистить витую пару».

При использовании зачистной функции в обжимном устройстве, нужно поместить кабель в паз для снятия изоляции, зажать рукояти и произвести круговое движение устройства. В результате у Вас должно получиться приблизительно так:







Шаг 2.

Развитие и ровная обрезка



После удаления оболочки нужно расплести жилы и расположить их согласно цветовой схемы. Развитие пар также должно быть минимально возможным, т.к. чрезмерная размотка приводит к значительному ухудшению характеристик обратных потерь. Разумно развить пары на один виток или 90 градусов. Этого должно хватить для осуществления нашей цели.

После необходимого расплетения пар и распределения по цветам, осуществляем обрезку для выравнивания общей длинны всех порводников. Удобнее всего это делать теми же инструментами, которые использовались для снятия оболочки.





Шаг 3. Обжим

Еще раз проверяем правильность расположения проводников. Берем коннектор, держа защелкой вниз и вставляем в него горизонтально расположенные жилы — до упора. Каждый проводок должен зайти в свое посадочное место. Провода должны равномерно распределиться в корпусе разъема.





Повторно проверьте правильное размещение проводов. Все верно? Отлично! Аккуратно помещаем разъем с жилами в соответствующий паз обжимки.



И медленно сжимаем ручки до самого упора. При обжиме не бойтесь приложить слишком много усилия, это не страшно. Здесь важнее сжать максимально сильно пока ход рукоятей не закончится. Разжимаем клещи — вуаля, все готово. Теперь Вы знаете как обжать витую пару!

Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Руководство по подключению соединительного кабеля Ethernet

| by Aria Zhu

Чтение: 4 мин.

·

19 декабря 2016 г.

Соединительный кабель Ethernet уже стал повсеместной частью нашей повседневной жизни. Обычно он используется для подключения практически всех сетевых компонентов, обеспечивая гибкий и экономичный способ передачи голоса, данных и мультимедиа по интегрированным сетям. Имея дело с соединительными кабелями Ethernet, мы иногда путаемся в схемах разводки соединительных кабелей и в том, когда их следует использовать. Поэтому в этой статье мы попытаемся пролить свет на этот часто путаемый вопрос.

Соединительный кабель Ethernet и стандарт проводки

Поскольку схемы разводки различных соединительных кабелей Ethernet различаются, нам лучше узнать его категории, а также его стандарт проводки. В основном соединительные кабели Ethernet бывают двух типов: прямые кабели и перекрестные кабели. Что касается стандарта проводки, существуют T568A и T568B, определенные в стандарте ANSI/TIA-568-C.2 для 4-парных (8-контактных, 8-проводных) интерфейсов RJ45. При традиционном использовании между патч-кордами со стандартами проводки T568A или T568B нет функциональной разницы. Оба стандарта проводки приемлемы и по существу взаимозаменяемы. Единственная разница между спецификациями T568A и T568B заключается в ориентации пар зеленых и оранжевых проводов.

Схема подключения соединительного кабеля Ethernet

В предыдущей части мы упомянули распространенные типы соединительных кабелей Ethernet. Итак, далее мы подробно объясним их особенности и подробно проиллюстрируем схему каждого из них.

Прямой кабель

Прямой кабель получил свое название из-за того, что оба его конца имеют одинаковую конфигурацию. Этот тип соединительного кабеля Ethernet часто использует один и тот же стандарт проводки: схему T568A или T568B. Это означает, что из 8 контактов на обоих концах кабеля Ethernet каждый контакт подключается к такому же контакту на противоположной стороне. Большинство патч-кабелей Ethernet на рынке являются прямыми кабелями, и они обычно используются для подключения различных устройств, таких как подключение маршрутизатора к концентратору, компьютера к коммутатору и порта LAN к коммутатору, концентратору или компьютеру.

Перекрестные кабели

Судя по внешнему виду, перекрестные кабели очень похожи на прямые кабели. Однако на самом деле разница заключается в порядке расположения проводов: пары передачи и приема в этом кабеле перекрещиваются от одного штекера модуля к другому. В перекрестных кабелях используются два разных стандарта проводки: на одном конце используется стандарт проводки T568A, а на другом — стандарт проводки T568B. Этот соединительный кабель Ethernet предпочтителен для прямого соединения между одними и теми же устройствами: ПК к другому ПК, концентратор к концентратору или коммутатор к коммутатору.

Как отличить соединительный кабель Ethernet?

Знание различий между двумя типами соединительных кабелей Ethernet оказалось полезным, особенно при их подключении к различным компонентам. Давайте посмотрим, как эффективно идентифицировать каждый из них.

Самый простой способ узнать, какой у вас соединительный кабель Ethernet, — это посмотреть на оба его конца вместе. Если оба конца кабеля настроены в соответствии со стандартом T568A или T568B для обоих концов разъема, то кабель является прямым патч-кордом. Но если патч-кабель разведен по стандарту T568A на одном конце, а T568B на другом конце, кабель является перекрестным кабелем. Перекрестные кабели иногда имеют оранжевую или желтую оболочку, чтобы их было легче идентифицировать.

Заключение

Соединительный кабель Ethernet облегчает нашу жизнь в различных аспектах, а также сыграл значительную роль в развитии общих и структурированных кабельных систем. Я надеюсь, что эта статья поможет устранить любую путаницу в отношении характеристик и схем разводки различных соединительных кабелей Ethernet. FS.COM предлагает широкий ассортимент кабелей Ethernet ( Cat5e/Cat6/Cat7 ) и аксессуаров. Для получения дополнительной информации и руководств посетите веб-сайт www.fs.com .

Источник : http://www.china-cable-suppliers.com/ethernet-patch-cable-wiring-guide.html

Стандарты, типы и способ сборки

Хотя вы, возможно, уже переключились на беспроводные устройства , но для основного соединения нужны проводные соединения. Для этого вы можете использовать проводку соединительного кабеля или кабели Ethernet. Соединительные кабели уже давно стали частью нашей жизни, поскольку они помогают создавать соединения Ethernet.

Поскольку термин «вставка» означает подключение, этот кабель передает сигналы от одного маршрутизатора-коммутатора или концентратора к другому маршрутизатору. Вы можете подключить кабель с обоих концов и создать соединение между конечным устройством и источником питания.

Соединительный кабель — это коаксиальный кабель , который может работать как Ethernet, но эффективен на меньших расстояниях. Таким образом, вы можете использовать его для подключения в таких местах, как корпоративные офисы и т. д.

Сборка соединительного кабеля требует соблюдения некоторых стандартов проводки. Более того, вы можете собрать провода двумя способами: «прямым» или «перекрестным». Читайте вместе, чтобы узнать больше об этом.

Содержание

• T568A и T568B Стандартная проводка Основа
• Распространенные типы кабелей для патч-кордов
  • Прямой кабель
  • Перекрестный кабель
• Прямой и перекрестный кабель: когда использовать?
  • Компьютер к компьютеру (одинаковые устройства)
  • Компьютер к переключению к компьютеру (разные устройства)
  • Компьютер к переключению к компьютеру (комбинация)
• Как сделать соединительный кабель Ethernet?
  • Инструменты
  • Процедура
  • Шаг 1
  • Шаг 2
  • Шаг 3
  • Шаг 4
  • Шаг 5
• Заключение

Стандартная основа проводки T568A и T568B

Можно использовать разъем RJ-45 , модульный восьмипозиционный, восьмиразъемный штепсельная вилка на конце патч-кабеля. Распиновка приемлема для двух стандартов: ANSI, TIA и EIA. Эти два

• Стандарт проводки T568A
• Стандарт проводки T568B

Подпись: Кабельная сборка по стандарту T568A и T568B

Согласно стандарту T568A цветные провода должны располагаться в следующем порядке:

1. Белый Зеленый
2. Зеленый
3. Белый Оранжевый
4. Синий
5. Белый Синий
6. Оранжевый
7. Белый Коричневый
8. Коричневый

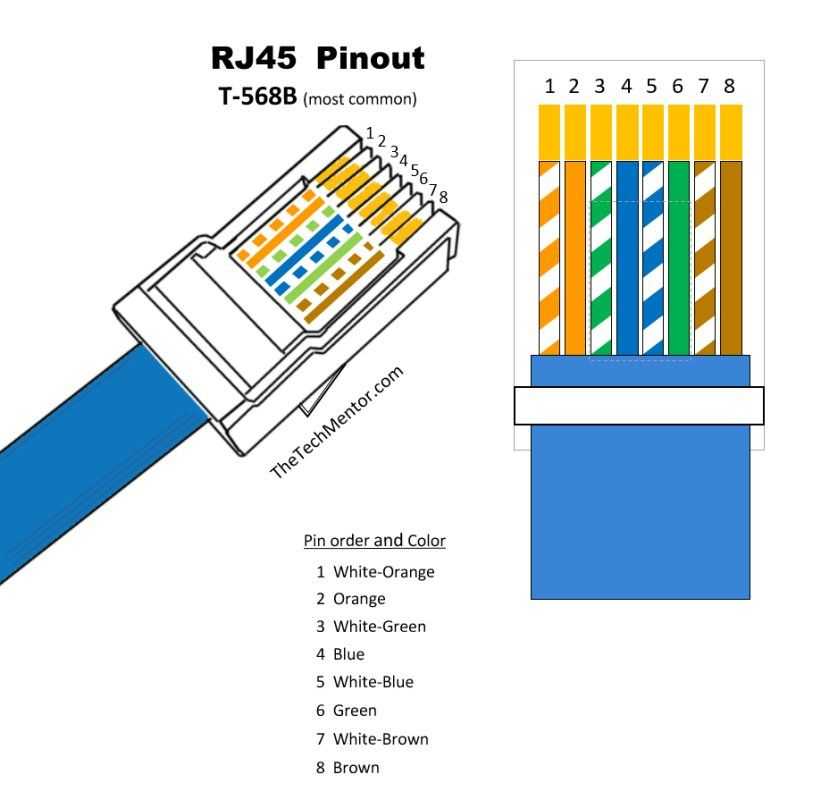

В то время как стандарт T568B говорит, что код цвета провода должен быть в этой форме

1. Белый Оранжевый
2. Оранжевый
3. Белый Зеленый
4. Синий
5. Белый Синий
6. Зеленый
7. Белый Коричневый
8. Коричневый

Органы стандартизации ратифицировали TIA/E IA 568A с 1995 года. Они заменили стандарт на 568B, и до сих пор вы использовали последний. Интересно, что оба стандарта определяют внутреннюю проводку для неэкранированной витой пары и вилки RJ45.

Хотя вы можете подумать, что эти стандарты взаимозаменяемы, это не так. Таким образом, эта мера имеет свое применение и ее лучше всего использовать в конкретных обстоятельствах.

Также при неправильном выполнении инструкции могут пропадать сигналы в сетевых портах. Таким образом, вы должны расположить кабельные сборки и привести их в соответствие с ожидаемыми стандартами на свой страх и риск.

Распространенные типы соединительных кабелей

Существует два основных типа стандартных соединительных кабелей: прямой и перекрестный. Разберемся в их различии.

Прямой кабель

Прямой кабель — это тип патч-корда, оба конца которого имеют одинаковый тип. То есть оба терминала соответствуют одним и тем же стандартам, либо T568A, либо T568B. Таким образом, кабелю не приходится менять местами соединения по пути.

Подпись: Схема подключения прямого кабеля

Источник: https://www. fs.com/

Если вы хотите подключить компьютер с к сетевому концентратору , он должен быть твой выбор. Часто соединительные кабели называют прямыми кабелями, и локальные сети используют их для подключения. На следующем рисунке показана простая прямая линия, соответствующая стандартам T568A.

Надпись: прямой провод согласно стандартам T568A

Источник:  https://incentre.net/

Перекрестный кабель

В отличие от прямого кабеля, перекрестный кабель Ethernet использует два разных стандарта проводки на каждом конце разъема RJ45. Один будет использовать T568A, а другой должен использовать T568B. В противном случае не останется никакой разницы между прямой и структурированной перекрестной разводкой.

Провода внутри кабельного перекрестка соединяются соответствующего цвета на соседней стороне, так как расположение проводки отличается. На следующем рисунке показана внутренняя структура перекрестного кабеля.

Заголовок:   Схема подключения перекрестного кабеля

Источник: https://www.fs.com/

Перекрестный кабель Ethernet используется для прямого соединения компьютеров друг с другом. Кроме того, он может подключать два маршрутизатора и два концентратора.

Прямой и перекрестный кабель: когда использовать?

Короче говоря, перекрестные провода соединяют однотипные устройства связи, например, компьютер с компьютером, концентратор с концентратором или маршрутизатор с маршрутизатором. Вместо этого прямой оптоволоконный соединительный кабель соединяет два устройства, например маршрутизатор, с ПК или концентратором. Следующие сценарии помогут вам понять логику подключения.

Компьютер на компьютер (одинаковые устройства)

Заголовок: Передача с ПК на ПК

Источник:   https://www.fs.com/

90 004 Обычно вы подключаете два компьютера для совместного использования данные из одного-двух в другой. Когда они присоединятся, они найдут один и тот же путь для передачи данных. Поскольку оба ПК пытаются подключиться к терминалу TX, сигналы будут конфликтовать. В этой ситуации передаваемые данные могут быть уничтожены или полностью повреждены. Следовательно, вам нужен перекрестный кабель для переключения путей и использования двух разных контактов для передачи данных.

Компьютер для переключения на компьютер (разные устройства)

Заголовок: Перенос с ПК на коммутатор на ПК

Источник: https://www.fs.com/ предназначен для чередования маршруты данных между двумя компьютерами, отсюда и название «коммутатор». В этом случае вы можете использовать простой прямой кабель. ПК будет автоматически передавать данные на TX, которые будут поступать на сторону RX коммутатора, а затем передаваться на RX других. Таким образом, прямой кабель выполняет свою работу правильно.

Компьютер для переключения на компьютер (комбинация)

Надпись: Передача с ПК на коммутатор для переключения на ПК 0003

Есть могут быть случаи, когда вы используете как одно и то же, так и разные подключения устройств. Для работы с такой системой можно использовать оба кабеля, перекрестный или прямой.

 Как на картинке, вы можете видеть, что в первой половине есть компьютер и коммутатор, поэтому вы будете использовать прямой доступ для их подключения. Далее в средней части есть такие же устройства для передачи сигналов. Таким образом, вам потребуется перекрестный кабель для переключения пары проводов. Затем следует переход к компьютерной части. Здесь вы снова будете использовать прямую линию для подключения патч-панели.

Как сделать соединительный кабель Ethernet?

Если вы заинтересованы в сборке соединительного кабеля, вы должны сначала выбрать между кабелями Cat5e и Cat6. Основное различие между ними будет заключаться в пропускной способности, а кабели категории 6 могут передавать большой объем данных на расстояние. Это фантастический выбор, если вы используете его для больших сетей в коммерческих районах или для обмена высококачественными мультимедиа.

Но в домах или на небольших предприятиях он не нужен. Вместо этого вы можете выбрать перекрестный или прямой соединительный кабель Cat5e. В целом, это забавный опыт, чтобы создать свою линию для личного использования.

Инструменты

Инструменты, которые вам понадобятся:

• Кабель категории 5e или Cat5e (вы можете использовать Cat6, в зависимости от ваших потребностей)
• Разъемы RJ45 для Cat5E или Cat6
90 073 Обжим RJ45 Инструмент
• Сапоги для снятия напряжения

Процедура

Процесс включает следующие этапы;

Шаг 1

Сначала протяните кабель через чехол для снятия натяжения. Убедитесь, что установленная сторона фиксируется на линии, а отверстие обращено к вам. Использование компенсатора натяжения не является обязательным, так как он сохраняет соединение Ethernet на месте, а медные кабели не проходят через соединение.

Надпись: Сапоги для снятия натяжения

Шаг 2

Затем снимите оболочку кабеля снаружи. Вы увидите четыре пары витых кабелей. Расправьте их и разложите по цветам. Будьте осторожны, обрезая настоящие провода, так как они будут потрачены впустую, и вы не сможете соединить их штырьками.

Надпись: Зажим оболочки кабеля

Шаг 3

Теперь закажите кабели в соответствии со стандартом, которому вы хотите следовать. Если у вас нет личного выбора, вы можете выбрать схему T568B, как это делает большинство людей.

Заголовок: Заказ проводов

Источник: https://www.groundcontrol.com/

Шаг 4

Затем используйте вставьте направляющую, чтобы расставить цвета проводов. Если у вас его нет, вы можете использовать пальцы, чтобы удерживать провода на месте. Освободите верхнюю часть медных кабелей и наденьте на нее разъем RJ45. Проследите, чтобы каждый провод попал в свою отдельную квартиру. Без направляющей вставки вы можете сделать это за несколько попыток.

Шаг 5

В конце обжать разъем обжимным инструментом. Благодаря обжиму контакты разъема соединяются с тонкими медными жилами кабеля. Таким образом, отдельные проводники имеют соединение и могут передавать сигнал. Сильно нажмите на обжимной инструмент, чтобы провод был обжат правильно. СДЕЛАЙТЕ это и с другой стороны.

Итак, вы успешно сделали свой первый соединительный кабель. Подключите его к устройству и проверьте, все ли соединения в порядке.

Заключение

Патч-кабель соединяет устройства в небольших сетях и имеет два соединительных конца, которые могут соответствовать или не соответствовать одним и тем же стандартам проводки. Таким образом, вам необходимо выбрать тип кабеля в соответствии с областью применения. Кроме того, вы можете собрать свой собственный патч-кабель для удовлетворения ваших уникальных потребностей.
