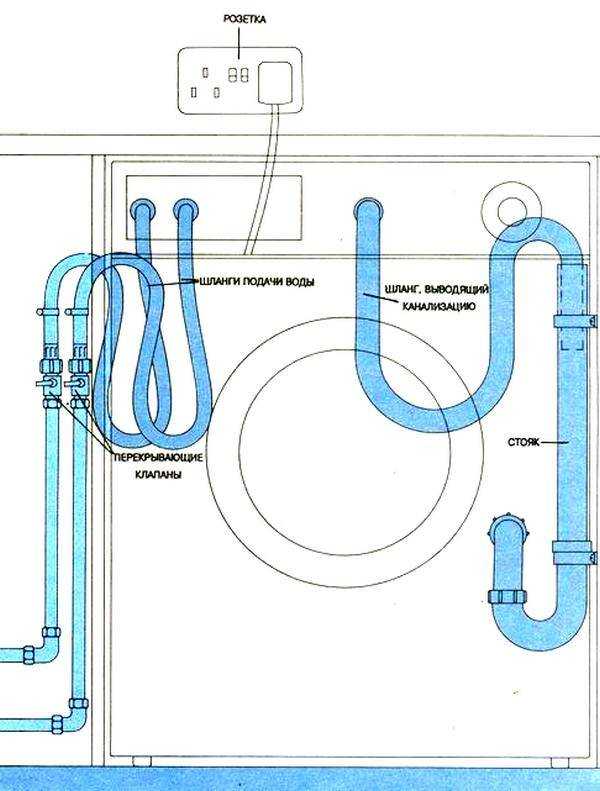

Схема подключения стиральной машины к водопроводу: Подключение стиральной машины к водопроводу

Содержание

подсоединение, как правильно подключить и подсоединить, правильное подключение стиральной машинки

Содержание:

1. Подготовительные работы для подсоединения стиральной машины
2. Как подключить к водопроводу правильно
3. Подключение стиральной машины к канализации
4. Правильное подключение к канализации посудомоечной машины

Стиральная машина уже давно стала обязательным атрибутом любого жилого дома, причем не только в городах, но и за их пределами. Нередко после приобретения такого устройства возникает вопрос, как подключить стиральную машину к канализации. Сейчас в этих работах нет ничего сложного: все производители снабжают свои изделия подробными инструкциями, в которых четко написано, как правильно подключить стиральную машину к канализации.

В данной статье будут рассмотрены основы монтажа всех стиральных машин, включая следующие этапы:

подключение к электрической сети;
подведение водопровода;

создание канализационного вывода.

Самое главное, что нужно знать при установке стиральной машинки – все работы можно выполнять своими руками, и при правильном выполнении работ никаких проблем не возникнет.

Подготовительные работы для подсоединения стиральной машины

Чтобы выполнить правильное подключение стиральной машины к канализации, нужно в первую очередь выполнить небольшую подготовку. Сначала устройство освобождается от упаковки и сопутствующих элементов: на задней стенке находятся специальные заглушки, которые блокируют движение барабана внутри машинки при транспортировке, поскольку из-за этого может возникнуть неисправность. В дальнейшем эти отверстия перекрываются пробками, которые входят в комплект покупки.

Дальше схема подключения стиральной машины к канализации предусматривает ее установку на свое место. Конструкция обязательно должна быть установлена ровно, для чего большинство машинок оборудуется регулируемыми ножками.
Проконтролировать уровень установки машинки можно при помощи строительного уровня или вручную (машинка не должна шататься или ездить).

Все это необходимо потому, что при работе барабан и центрифуга находятся в движении, создавая вибрационный эффект. Величины возникающей вибрации вполне достаточно для того, чтобы смещать машинку в произвольном направлении. Кроме того, из-за неправильной установки рабочие элементы конструкции будут расположены под углом, поэтому нагрузка на них будет повышенной.

Подключение к электропитанию тоже является важным аспектом, но основная рекомендация здесь одна: конструкция должна иметь надежное заземление.

Как подключить к водопроводу правильно

При возникновении вопроса, как подключить стиральную машину к канализации, нужно понять, что сначала выполняются другие работы. Чтобы устройство можно было подключать к канализационной системе, нужно сначала обеспечить его водой (некоторые устройства требуют наличия не только холодной, но и горячей воды).

Читайте также: «Как подключить стиральную машинку автомат без водопровода своими руками».

Здесь существуют разные нюансы, основные из которых перечислены ниже:

Шланг для подключения машинки должен быть длинным. Нередко в комплекте поставки имеется слишком короткий шланг, которого обычно не хватает для нормального подведения воды, поэтому желательно сразу же приобрести дополнительный.
При несовпадении диаметров водопроводных труб и патрубков машины, стоит озаботиться приобретением переходников.
Подключая стиральную машину к водопроводу, желательно сразу же установить запорную арматуру, чтобы при необходимости устройство можно было без проблем отключить.

Вся система должна быть достаточно надежной, чтобы обеспечивать качественное функционирование.

Некоторые устройства имеют встроенную функцию, отключающую подачу воды в том случае, если машинка внезапно перестала работать. Если в регионе нередки перебои с электричеством, или есть сомнения в качестве соединения с водопроводом, то стоит выбирать именно такую машинку.

Подключение стиральной машины к канализации

При желании можно подключить стиральную машину к канализации своими руками. Простейший способ – просто вывести выпускной шланг в ванную или в унитаз, но такой метод подойдет далеко не всем (прочитайте также: «Как подключить слив стиральной машины к канализации без ошибок»). Специалисты советуют использовать этот способ только в качестве временного решения перед тем, как подсоединить стиральную машину к канализации на постоянной основе.

Конечно, гораздо лучше будет создать надежное стационарное подключение к канализации.

Существует два основных метода подключения:

соединение с сифоном находящимся неподалеку раковины;
создание выпуска прямо в канализационную трубу.

В большинстве современных моделей сифонов заранее предусмотрено отверстие для подключения стиральной машины. В таком случае достаточно будет качественно уложить шланг и правильно подключить его к подготовленной сантехнике. Единственное требование, которое нужно в этой ситуации выполнять — шланг должен быть закреплен на задней стенке стирального автомата на высоте, превышающей высоту расположения сифона.

Во втором варианте подсоединение стиральной машины к канализации выполняется посредством тройника, который и обеспечивает возможность подключения стиральной машины. Такую конструкцию лучше всего оборудовать дополнительным сифоном, чтобы запах из канализации не попадал в жилое помещение. Читайте также: «Подключение стиральной машины к канализации – варианты и правила подключения».

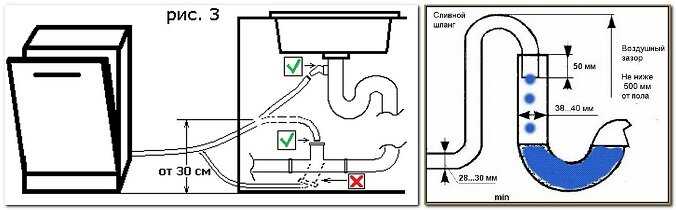

Правильное подключение к канализации посудомоечной машины

По большому счету, подключение к выходу посудомоечной машины ничем не отличается от аналогичного соединения с канализацией. Основное отличие будет заключаться в соединении водопровода, для чего применяются специальные цанги, идущие в комплекте с любой посудомоечной машиной (прочитайте также: «Подключение посудомоечной машины к водопроводу — схема на примерах»).

Для такой установки обязательно потребуется и обратный клапан, который является обязательным элементом при соединении любой сантехники к уже установленным приборам (детальнее: «Подключение посудомоечной машины к канализации — правильная схема»).

Заключение

Основная цель данной статьи – объяснить, как подключить стиральную машинку к канализации. Достаточно четко следовать инструкции, выполнять основные правила и знать, как работает данная система.

как подключить и подсоединить к водопроводу

При покупке новой стиральной машинки или при переезде перед вами появляется задача подключения аппарата к водопроводу. Для такой цели чаще всего используют кран, называемый тройником.

Предназначение

Мысль о том, что кран-тройник для стиральной машины не так и важен, появляется у многих людей. Таким пользователям, скорее всего, неизвестно понятие гидроудара в водопроводных трубах, в результате которого и металлическая, и металлопластиковая труба может разойтись по шву.

И если заливной шланг подключить прямо к водопроводу, существует большой риск, что он порвется из-за такого гидроудара, что приведет к потокам воды в квартире.

Использование крана-тройника убережет вас от необходимости переделывать ремонт и в вашей квартире, и у соседей снизу. И именно тройник особенно удобен, так как позволяет врезать в водопровод сразу несколько бытовых приборов, например, посудомоечную и стиральную машинки.

Виды кранов

В подключении стиральной машины могут использоваться:

Тройники либо проходные краны. Они применяются для врезки в трубопровод.
Угловые краны. Их выбирают, если нужно подключить технику к отдельной ветке.

Каждый вид этих кранов бывает вентильным, шаровым или проходным.

Отличия заключаются в способе перекрытия в таких кранах воды. Кроме того, они могут отличаться материалом, из которого сделаны (обычно это латунь или силумин).

Краткий видеообзор тройников/кранов смотрите в нижеследующем видео.

Какой лучше установить?

Подбирать подходящий кран следует в первую очередь с оглядкой на ваши навыки и финансовые возможности. Выбор типа крана должен основываться на бюджете покупки, а не на местоположении стиральной машинки.

Наиболее экономичным и простым является проходной кран, так как для его установки не нужны особые приспособления. Подсоединив такой кран к подающему воду шлангу, стиральную машинку можно подключить к смесителю, умывальнику, водонагревателю (к трубе, подающей воду в бак нагревателя) или даже к сливному бачку (как после шлангочки, так и до нее). Выбирая проходной вентиль, важно уделить внимание направлению его рычажка, чтобы он не упирался в стену и к нему было легко подобраться.

Для подключения тройника нужно подготовить газовый ключ и набор ключей. Также для работы вам понадобится ФУМ-лента, которую надо накрутить на резьбу. Затянув соединение с помощью газового ключа, нужно проверить его герметичность. Установка тройника на старые трубы не рекомендуется.

Процесс подключения смотрите в следующем видео.

Если вы собираетесь установить угловой вентиль, следует приобрести дополнительную трубу. Также вам понадобится специальный тройник, который устанавливается в участки трубы. В целом монтаж углового крана такой же, как подключение крана-тройника, то есть вам нужно воспользоваться ФУМ-лентой, намотав ее на резьбу. Затем вентиль вкручивается в трубу, а к нему подсоединяется шланг от машинки. Далее соединение затягивается газовым ключом.

Способы подключения к водопроводу

Металлическая труба

Проще всего подключить машинку к месту, где уже имеется тройник для смесителя, унитаза или посудомоечной машины. Отсоединив шланг прибора, на его место устанавливают еще одни кран-тройник. В его выходы вставляют и подключенную ранее сантехнику, и кран для стиральной машины.

Вторым способом будет использование «вампира» — особого приспособления, которое крепится к трубе хомутами. У «вампира» присутствует схожее с тройником ответвление с резьбой. Технология подключения в следующем видеоруководстве.

Если же на трубе ранее не устанавливался тройник и у вас нет возможности применить «вампир», необходимо выполнить врезку. Вырезав часть магистрали, вам придется сделать резьбу, а затем уже подключать тройник.

Труба из металлопластика

Для установки тройника на пластиковые трубы требуется специальный инструмент и правильный подбор тройника с фитинговыми отводами, стыкующимися с металлопластиковыми трубами. Используя специальные ножницы, необходимо выполнить качественный обжим отводов. Если таких ножниц у вас нет и раньше с металлопластиковыми трубами вы не работали, лучше пригласите для подключения машинки специалиста.

Отзывы по использованию

Люди, у которых есть опыт использования кранов-тройников для подключения стиральных машин к водопроводу, отмечают, что изделия из силумина служат намного меньше сделанных из латуни, а шаровые краны более надежны, чем многооборотные. Что касается производителя, то покупатели отмечают высокое качество тройных вентилей итальянского и хорватского производства.

Альтернативы

Вместо крана-тройника вы можете предпочесть установку фитинг-тройника. После разрезания трубы такой фитинг устанавливается между ее отрезками, а затем в его свободное отверстие вставляется труба, которая идет к стиральной машинке. Это одновременно простой и недорогой способ, однако его нельзя назвать очень надежным. Уплотнители фитинга со временем изнашиваются, что приводит к появлению протечки.

Также кран-тройник можно заменить обычным шаровым краном. Его надежность настолько же высока, как и у специализированного крана, при этом стоимость намного ниже.

Электропроводка стиральной машины

, внутренняя схема и схема подключения

Эй, в этой статье мы рассмотрим электрическую схему стиральной машины, процедуру подключения и внутреннюю схему. Стиральная машина – это та, которая стирает и сушит одежду. В настоящее время почти в каждом доме есть стиральная машина для стирки одежды. Стиральная машина может сэкономить нам столько времени и усилий. Стиральная машина — это электрическая машина, состоящая из различных типов электродвигателей, переключателей, таймеров, зуммеров и т. д. Итак, как электрик, вы должны знать внутреннюю рабочую функцию стиральной машины. Это очень поможет вам в ремонте стиральной машины. На рынке доступны разные типы стиральных машин от разных производителей, но все стиральные машины работают примерно по одному принципу. Итак, в этой статье мы познакомимся с общими знаниями и схемами. Во-первых, давайте посмотрим на схему.

Электропроводка и подключение стиральной машины

Здесь вы можете увидеть внутренние компоненты и схему стиральной машины.

Внутренние детали стиральной машины

Двигатель вращения

Двигатель вращения также известен как двигатель сушилки. Используется для сушки белья. Вращательный двигатель представляет собой однофазный асинхронный двигатель. Он имеет две обмотки: пусковую обмотку и рабочую обмотку. Для запуска нужен конденсатор. Как правило, с этим двигателем вращения используется конденсатор. Кроме того, вы можете видеть на приведенной выше схеме подключения конденсатор, подключенный к двигателю вращения. Двигатель отжима имеет меньшую номинальную мощность, чем двигатель стирки.

Двигатель стирки

Двигатель стирки используется для стирки ткани. Он более мощный, чем отжимной двигатель, потому что должен совершать движение мокрой одежды с водой. Двигатель мойки также является однофазным асинхронным двигателем, он также имеет две обмотки — рабочую обмотку и пусковую обмотку. Здесь также для его работы требуется конденсатор. Мотор стирки вращается в обоих направлениях, и это осуществляется таймером стирки. Скорость и крутящий момент двигателя стирки больше, чем у двигателя отжима.

Таймер отжима

Таймер отжима используется для управления двигателем отжима. Таймер отжима представляет собой двухконтактное устройство, к нему подключается двигатель отжима и блок питания. Двигатель отжима и таймер отжима используются как в полуавтоматических, так и в автоматических стиральных машинах.

Таймер стирки

Таймер стирки используется для управления мотором стирки. Функция таймера стирки заключается в вращении двигателя стирки с заданным временем, изменении направления вращения двигателя и включении зуммера или будильника по завершении стирки. Доступны различные типы таймеров промывки, такие как таймеры промывки с тремя клеммами, таймеры промывки с четырьмя клеммами и таймеры промывки с шестью клеммами.

Дверной выключатель

Дверной выключатель позволяет управлять стиральной машиной только тогда, когда дверь закрыта. Вы можете видеть, что дверной выключатель соединен последовательно с двигателем вращения, поэтому, пока дверь не будет закрыта, двигатель вращения не будет работать.
