Сифон для раковины с отводом для стиральной машины и обратным клапаном
Сегодняшнюю жизнь невозможно представить без бытовой техники, значительно облегчающей нам быт. Стиральная машина давно уже стала нашим верным помощником в делах, и без нее не обходится ни один дом. Однако безупречная работа СМА — стиральная машина автомат.
«>СМА зависит от качества и функциональности каждой ее детали, в том числе подключения и сифона раковины для слива воды.
Предназначение сифона для раковины
является важным элементом, связывающим стиральную машину и водоотвод. Осуществить нормальный слив без него невозможно. Некоторые стиралки обходятся без этой детали, которую может заменять гибкий шланг, подключающий машину к канализации, изогнутый таким образом, чтобы в сгибе скапливалась часть воды.
Но такой вариант годится лишь как временная мера, поскольку нагрузка насоса будет возрастать за счет изгиба, да и прочистить всю конструкцию сложно, поэтому проще поставить фильтр.
Мнение эксперта
Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.
Задать вопрос
Отметим, что в некоторых марках такой изгиб реализован конструктивно. Шланг слива выходит из машины сверху. Например, так сделано у СМА «Бош» и «Сименс».
Обычно сифон изготавливается из металла или пластика. Он создает барьер между бытовым прибором и трубами канализации и обязателен при монтаже стиральных и посудомоечных агрегатов.
Принцип работы
Сифон не только правильно сливает воду, но и устраняет неприятные запахи из и мусор, способный засорить трубу. Сама же деталь при этом очищается очень легко: отвод изогнутый под углом, позволяет не только удалять грязь, но и прочищать себя самое. Также упрощается работа насоса.
mcalpine_russia
santeh_king
polygran_official
kardinaprom
У сифона для стиральной машины есть несколько немаловажных задач:
- предотвращение попадания в квартиру запах канализации;
- сбор мелкого мусора, попавшего в барабан вместе с вещами;
- недопущение засоров в трубах канализации;
- облегчение работы насоса.
Например, в случае потери ювелирного украшения в недрах стиральной машины пришлось бы снимать сливной шланг конструкции, а потом еще искать вещь в канализации, а так она, скорее всего, останется в сифоне.
Перекрываете кран подачи воды после стирки?
О-да!Нет.
Виды изделий
На рынке существует большое количество моделей, зачастую имеющих самые необычные размеры, и от выбора будет зависеть функциональность слива. Рассмотрим подробнее:

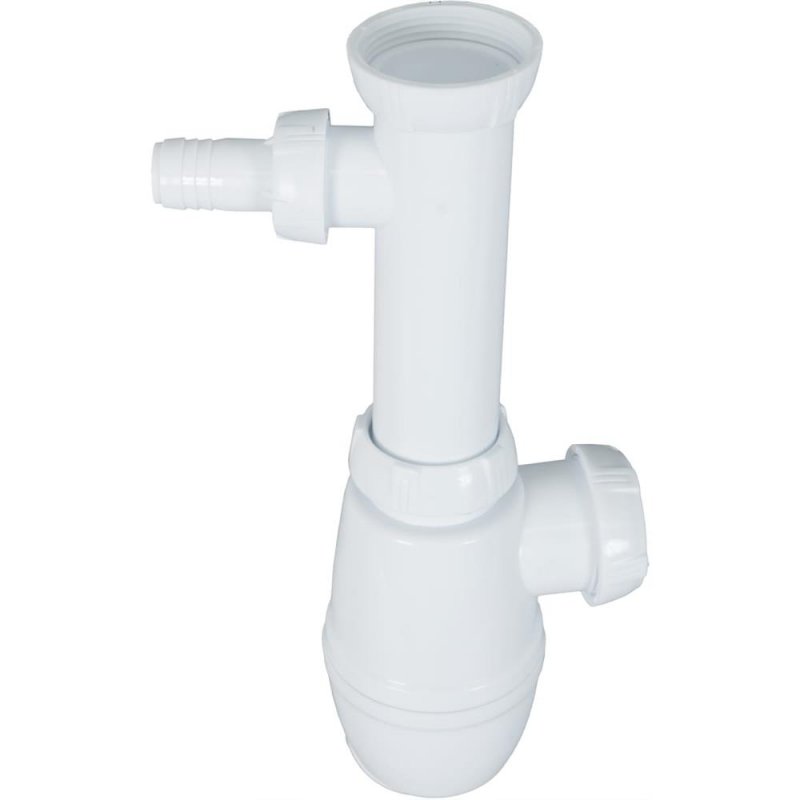

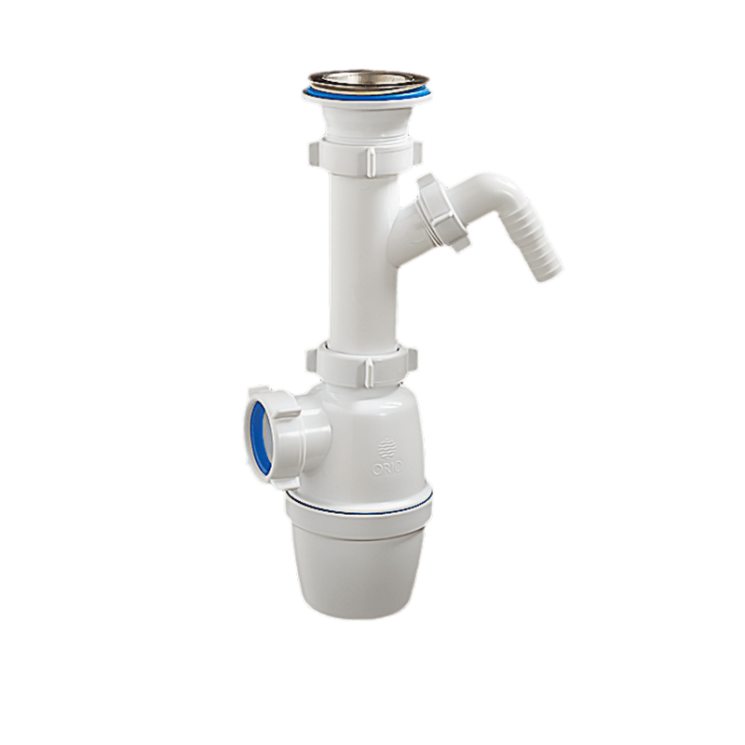

- С отводом для стиральной машины – внешне походит на привычный сифон под умывальником, только имеет дополнительный боковой отвод для подключения шланга, сливающего воду. Годится в случае установки стиральной машины под раковину.
- Совмещенный – модель двойного подключения, внешне похожая на тройник, имеющий три выхода: один ведет в канализацию, два других вмещают гофрированные шланги, один из которых отходит от стиральной машины, а другой осуществляет слив воды из раковины. Существуют устройства, имеющие выход к трем приборам: стиральной машине, раковине и посудомоечному прибору.
- Встраиваемый в стену – это такой сифон, часть которого скрыта в стене с трубой канализации, а снаружи остается только патрубок для шланга. Имеет один или несколько отводов.
- Сифон с обратным клапаном – весьма популярное устройство, невзирая на то, что было изобретено относительно недавно. Имеет обратный клапан, не позволяющий грязной воде в случае засора попасть в машину, а это частая проблема жителей первых этажей многоэтажек.
- Плоский сифон – идеален для СМА — стиральная машина автомат.»>СМА под умывальником, когда между крышкой прибора и раковиной расстояние минимально.
От правильного выбора важной детали будет зависеть надежность работы стирального агрегата. Устройства с обратным клапаном устанавливают в том случае, если его нет в определённой модели машины. Некоторые современные СМА — стиральная машина автомат.
«>СМА уже укомплектованы обратным клапаном.
Как правильно выбрать
Подключение через сифон.
Выбор вида сифона зависит от расположения машины. Так, имеет смысл приобретать деталь с несколькими выходами для стиралки под . Такой сифон легко устанавливается и обслуживает и машину, и мойку.
Встроенный сифон предпочтителен в том случае, если место его установки выставляет напоказ все детали конструкции. Такое устройство смонтировать труднее – придется делать проем в стене, зато в комплекте прилагается декоративная деталь, которой можно прикрыть отверстие. Труднее его и демонтировать для чистки.
В том случае, когда предполагается стенку с сифоном облицевать кафелем, нужно помнить, что плитка кладется после установки, а не до нее. Плоский сифон устанавливается в случае экономии пространства.
Устройства могут быть изготовлены из разного материала:
- чугунные – популярные в прошлом, теперь устанавливаются исключительно на чугунные ванны и для машин не годятся;
- медные или латунные – долговечны, красивы, легко чистятся, но ценник немалый;
- пластиковые – подходят для бытовой техники и стоят недорого.
Мнение эксперта
Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.
Задать вопрос
Какой бы выбор ни был сделан, изделие в первую очередь должно исправно выполнять свою функцию, а эстетичность вторична.
Подключение
При монтаже сифона нужно в первую очередь изучить инструкцию стиральной машины, но в любом случае, уровень установки не должен превышать 80-ти см. уровня машинки, чтобы не случилось чрезмерной перегрузки сливного насоса.
Также все стыки должны быть тщательно загерметизированы, чтобы не допустить протечек. Здесь помогут резиновые манжеты. Патрубок сифона должен совмещаться с выводным шлангом, поэтому модель нужно будет поворачивать до тех пор, пока они не совпадут. Сам сифон обычно поставляется в уже собранном виде. Если же это не так, к нему должна прилагаться инструкция по сборке.
Дальнейший алгоритм довольно прост:
- На стене отмечается уровень креплений по высоте стиральной машины.
- Просверливаются отверстия.
- Устанавливается крепеж.
- К нему прикручивается сифон и присоединяется уплотнительное кольцо.
- Закрепляется шланг слива воды.
Довольно часто при монтаже нового устройства требуется удалить старое, особенно если оно уже изношено. Для этого просто откручиваются гайки, которыми оно было прикреплено к стене. Просачивающаяся вода убирается тряпками. После снятия детали водные отводы очищаются от скопившейся грязи.
Если выбрана встраиваемая модель, то для нее проделывают углубление в стене. Это легко сделать с гипсокартоном, а вот монолитную перегородку придется долбить. Устройство устанавливается в получившейся нише, а наружу выводится только патрубок для машины.
Затем к сифону подводится канализационная труба и закрепляется скобами. Место монтажа устройства закрывается декоративной решеткой, а к патрубку привинчивается сливной шланг. Патрубок будет заметен, поэтому у него должен быть красивый вид.
Мнение эксперта
Работаю в сфере ремонта бытовой техники.
Большой опыт в восстановлении стиральных и посудомоечных машин.
Задать вопрос
Если шланг машинки окажется короче требуемой длины, то наращивать его искусственно или ставить другой нежелательно. Если есть возможность, то лучше удлинить именно канализационную трубу.
По окончании монтажа систему обязательно нужно протестировать: все резиновые уплотнители и металлические крепления должны держаться плотно и ровно. Для этого машину запускают на режиме стирки, чтобы она набрала воду, а затем переключаются на слив. Протечка сразу даст о себе знать.
Если установлена совмещенная модель, одновременно со сливом включается на максимум соответствующий кран (ванны или раковины). Это не только покажет огрехи герметика, но и позволит испытать устройство при максимальной нагрузке.
Рейтинг надёжности стиральных машин
Сделайте ваш выбор! У вас есть 2 голоса.
LG
Общий балл
421
80
501
«Бош»
Общий балл
237
35
272
Рекомендации экспертов
Существует несколько советов при выборе подходящего сифона раковины над стиральной машиной:
- обратный клапан необязателен, если этот механизм уже предусмотрен в стиральной машине;
- может быть куплена любая разновидность устройства, если пространства достаточно;
- встроенные сифоны выглядят наиболее эстетично;
- самостоятельный монтаж, во избежание протечек, допустим в том случае, если все остальное уже подведено;
- при тестовом запуске воды под устройство целесообразно положить туалетную бумагу – она мгновенно покажет самую минимальную протечку.
При соблюдении всех условий монтажа выбранный сифон долгое время будет исправно справляться со своей работой, избавляя владельца от протечек, засоров и других неприятностей, связанных с эксплуатацией машины и канализационной системы.
Видео
Станции Метро | Адрес | Время работы | Срок доставки |
М. Автово | пр. Стачек, д. 75 | Пн-Сб. 10:00-20:00 | 2 раб. дня |
M. Академическая | пр. | Пн-Вс: 10:00-21:00 | 2 раб. дня |
М. Беговая | СПб, Лыжный пер., д.3 | Пн-Вс: 11:00-21:00 | 2 раб. дня |
Беговая 2 (до 5 кг) | СПб, Савушкина ул. 118 | Пн-Сб.: 9:00-21:00 | 2 раб. дня |
М. Большевиков | СПб, ул. Коллонтай, д.18 | Пн-Вс: 10:00-20:00 | 2 раб. |
M. Василеостровская | СПб, 6-я Линия В.О., д.25 | Пн-Сб.: 10:00-21:00 | 1 раб. день |
М. Пр. Ветеранов | СПб, пр.Ветеранов, д.36,к.2,ТЦ Манхэттен, 2 этаж | Пн-Вс.: 10:00-21:00 | 2 раб. дня |
Ветеранов 2 (до 5 кг) | СПб, Ветеранов пр. 95 к.1 | Пн-Сб.: 9:00-20:45 | 2 раб. дня |
М. | СПб, Кронверкский п., д.31, | Пн.- Пт.: 11:00-20:00 | 2 раб. дня |
М. Гражданский пр. | СПб, пр. Просвещения, д.87, кор.1,Ун-г «Северо-Муринский», 2 эт, направо | Пн.- Вс.: 11:00-20:00 | 2 раб. дня |
М. Девяткино | СПб, п. Мурино, Привокзальная пл. д.3, кор.1, | Пн.- Сб.: 10:00-21:00 | 2 раб. дня |
М. ул. Дыбенко | СПб, Дыбенко, 27, кор. | Пн.- Вс.: 10:00-21:00 | 2 раб. дня |
М. Звездная [до 5 кг] | СПб, Звездная ул. 8, | Пн.- Сб.: 9:00-21:00 | 2 раб. дня |
М. Кировский завод | СПб, пр.Стачек, д.39, | Пн.- Пт.: 10:00-21:00 | |
г. Колпино | Колпино, ул. Веры Слуцкой, д. 85 | Пн. | 2 раб. дня |
М. Комендантский проспект | Комендантский пр., д.9, к.2 ТЦ Променад, цокольный этаж | Пн.- Вс.: 10:00-21:00 | 2 раб. дня |
Ул. Котина | СПб, ул. Котина, д. 2 | Пн.- Пт.: 10:00-21:00 | 2 раб. дня |
г. Кронштадт | г. Кронштадт, пр. Ленина д.13, | Пн.- Пт.: 10:00-21:00 | 2 раб. |
М. Купчино | Балканская пл., д.5, кор.1 | Пн-Вс: 10:00-21:00 | 2 раб. дня |
Купчино-2 / Дунайский | СПб, Будапештская ул., д.94/41 | Пн.- Сб.: 10:00-20:00 | 2 раб. дня |
М. Ладожская | СПб, Заневский пр, д.65, к.5, лит.А, ТК «Платформа» | Пн-Вс: 10:00-21:00 | 2 раб. дня |
| Левашовский пр. | СПб, Левашовский пр. | Пн.- Пт.: 10:00-21:00 | 2 раб. дня |
М. Ленинский пр. | Трамвайный пр., д.17, кор..2, ТК «Нарва» секц.14 8 (812) 407-20-84 | Пн.- Вс.: 11:00-20:00 | 2 раб. дня |
М. Ломоносовская | СПб, ул. Полярников дом 6 | Пн.- Вс.: 11:00-20:00 | 2 раб. дня |
М. Международная | СПб, ул. Бухарестская, д.74, кор.3, ТБК «Международный», 2 эт. | Пн. | 2 раб. дня |
СПб, ул. Алтайская, д.16 | Пн-Вс: 10:00-21:00 | 2 раб. дня | |
М. Озерки | СПб, пр. Энгельса, д.113, кор.1, ТЦ «Бада-Бум», 1 эт. | Пн-Вс: 10:00-21:00 | 1 раб. день |
М. Парк победы | СПб, Московский пр-т 167 | Пн.- Сб.: 9:30-21:00 | 2 раб. дня |
М. | СПб, ул. Михаила Дудина д.25 кор.2 | Пн.- Пт.: 10:00-21:00 | 2 раб. дня |
г. Петергоф | г. Петергоф, ул. Петергофская, д.6/1 | Пн.- Пт.: 10:00-21:00 | 2 раб. дня |
М. Пионерская | СПб, Коломяжский пр., д.15, корп.2 | Пн.- Вс.: 10:00-21:00 | 2 раб. дня |
М. Пл. Ленина | СПб, ул. | Пн.- Сб.: 10:00-21:00 | 2 раб. дня |
М. Приморская | ул. Одоевского, д.27, лит. А ТК Платформа, 2 этаж, секция 212 | Пн-Вс: 11:00-21:00 | 2 раб. дня |
M. Пр. Просвещения | СПб, пр. Энгельса, д.137 | Пн-Вс: 10:00-21:00 | 2 раб. дня |
Просвещения-2/ пр.Культуры | СПб, пр. Просвещения д.51 | Пн. | 2 раб. дня |
г. Пушкин | г. Пушкин, ул. Церковная, д.21а | Пн.- Пт.: 10:00-21:00 | 2 раб. дня |
М. Рыбацкое | СПб, Караваевская ул., д.28, кор.1 | Пн.- Пт.: 10:00-21:00 | 2 раб. дня |
М. Сенная | СПб, Московский пр., д.3, 2 этаж, ТЦ Адмиралтейский> | Пн.- Вс.: 10:00-21:00 | 2 раб. |
Склад СПб | СПб, Камчатская ул., д.1Е | Пн.- Пт.: 10:00-19:00 | 2 раб. дня |
М. Старая Деревня | СПб, Торфяная дор., д.2, к1, ТК «Старая Деревня», 3 эт., секц.29 | Пн.- Сб.: 11:00-21:00 | 2 раб. дня |
М. Технологический институт | СПб, Измайловский пр., д.12 | Пн.- Пт.: 10:00-21:00 | 2 раб. дня |
М. | СПб, ул. Савушкина, д.1 | Пн.- Пт.: 11:00-21:00 | 2 раб. дня |
М. Чернышевская | СПб, ул. Фурштатская, д.25 | Пн.- Сб.: 10:00-21:00 | 2 раб. дня |
Пр. Энергетиков | СПб, пр. Энергетиков, д.64 | Пн.- Пт.: 10:00-21:00 | 2 раб. дня |
Населенный пункт | Адрес | Время работы | Срок доставки |
г. | г. Волхов, Кировский пр-т, д.30а | Пн.- Пт.: 10:00-19:00 | 2 раб. дня |
г. Всеволожск | г. Всеволожск, ул. Ленинградская, д.22 | Пн.- Пт.: 10:00-21:00 | 2 раб. дня |
г. Выборг | г. Выборг, Ленинградское шоссе, д.49А | Пн.- Пт.: 09:00-19:00 | 2 раб. дня |
г. Гатчина-2 | Гатчина, ул. | Пн.- Пт.: 11:00-19:00 | 2 раб. дня |
г. Гатчина | г. Гатчина, пр-т 25 Октября, д.52б | Пн.- Пт.: 11:00-21:00 | 2 раб. дня |
г. Кингисепп | г. Кингисепп, Крикковское ш., д.8а | Пн.- Пт.: 10:00-19:00 | 2 раб. дня |
г. Кириши | г. Кириши, пр. Ленина, д. 53 | Пн. | 2 раб. дня |
г. Кировск | г. Кировск, ул. Северная д.1в | Пн.- Пт.: 10:00-19:00 | 2 раб. дня |
г. Луга | г. Луга, ул. Железнодорожная, д.2/6 | Пн.- Пт.: 10:00-19:00 | 2 раб. дня |
г. Сосновый Бор | г. Сосновый бор, пр.Героев, д.54а | Пн.- Пт.: 10:00-19:00 | 2 раб. |
г. Тихвин | г. Тихвин, 4-й микрорайон, д.39А | Пн.- Пт.: 10:00-19:00 | 2 раб. дня |
г. Пушкин | г. Пушкин, ул. Церковная, д.21а | Пн.- Пт.: 10:00-21:00 | 2 раб. дня |
г. Петергоф | г. Петергоф, ул. Петергофская, д.6/1 | Пн.- Пт.: 10:00-21:00 | 2 раб. дня |
Науки д. 17 корп. 2
дня
1,вход со двора, ближе к метро
— Пт.: 10:00-21:00
дня
, д.12
— Вс.: 10:00-21:00
Комсомола, д.16 (вход с Комсомола) (вход с ул. Комсомола)
— Пт.: 10:00-21:00
дня
Чёрная Речка
Волхов
Соборная, д.17б
— Пт.: 10:00-19:00
дняВыходная коробка для стиральной машины с двойным сливом Eastman — 1/2 дюйма, ХПВХ
Бесплатная доставкапри заказе на сумму более 99 долларов США
Описание
Выходная коробка для стиральной машины Eastman обеспечивает безопасную установку подачи воды для стиральных машин.
Это цельная коробка, изготовленная из ударопрочного пластика, не вызывающего коррозии. Можно установить правосторонний или левосторонний слив. Он имеет утопленную конструкцию, которая вмещает 1-дюймовый гипсокартон. Выпускная коробка поставляется с предварительно установленным опорным кронштейном, крышкой лицевой панели и 1/4-оборотными шаровыми кранами для горячей и холодной воды для перекрытия во время технического обслуживания. Эта выпускная коробка для стиральной машины имеет входное соединение из ХПВХ 1/2 дюйма и выходное отверстие для шланга с наружной резьбой 3/4 дюйма. Выпускная коробка имеет выбивные отверстия для установки правого или левого бокового слива. УПК одобрено.
- Оснащен двумя 1/4-оборотными шаровыми кранами
- Вход 1/2 дюйма из ХПВХ x выход 3/4 дюйма из MHT
- Установка двойного дренажа через 2 предварительно пробитых места
- Предназначен для жилых помещений
- Подходит для гипсокартона толщиной 1 дюйм
- При необходимости можно установить в перевернутом виде
| Поворотный стиль | |
|---|---|
| Размер фитинга | |
| Максимальная ширина отверстия воздуховода (дюймы) | |
| Воздушный регистр Тип | |
| Инструмент | |
| Внутренний диаметр трубки | |
| скорость | |
| Напряжение | |
| Код лампы | |
| МОЛ | |
| Диаметр двигателя | |
| Рейтинг | |
| В переменного тока | |
| Типы замков | |
| Типы ламп | |
| Диаметр | |
| Аналог лампы накаливания | |
| Люмен | |
| Трубка НД | |
| Среднее номинальное количество часов | |
| Тип комплекта | |
| Тип корпуса | |
| Том | |
| ЛОС | |
| Использование | |
| Размер выхода | |
| Строительство | |
л. с. | |
| Кельвин | |
| Основание | |
| Манометр | |
| Цвет | |
| Материал | |
| Способ подключения | |
| Количество вентиляционных рядов | |
| Размер вход x выход | |
| Максимальная длина отверстия воздуховода (дюймы) | |
| Автоматический выключатель | |
| кВт | |
| Вольт | |
| об/мин | |
| Длина двигателя | |
| Вт | |
| Тип | |
| Газ ID/OD | |
| Размер | |
| Ручки | |
| Размеры | |
| Цвет/отделка | |
| Всасывающий | |
| Жидкость | |
| Жидкостная линия | |
| Высота | |
| Глубина | |
| Емкость | |
| АМП | |
| Ширина | |
| Коды сертификатов | |
| Страна происхождения | Китай |
| Размер фильтра | |
| Отделка | Белый |
| Максимальный ток | |
| Вход БТЕ | |
| Отверстие подачи | |
| БТЕ Выход | |
| Размер линии всасывания | |
| Размер на входе | 1/2′ |
| Тип соединения | ХПВХ |
| Номинальная БТЕ | |
| Конденсатор МФД | |
| Скорости | |
| Тонн | |
| Вес | |
| Марка | Истмен |
| Длина | |
| Мощность |
Отзывы (0)
Требования к дренажу стиральной машины (все, что вам нужно знать) – Дневник пространств
Были ли у вас когда-нибудь проблемы со сливом в стиральной машине, которые вы хотели бы, чтобы никогда больше не повторилось?
Стиральные машины — одна из самых полезных бытовых приборов, которые могут быть в вашем доме.
Сколько лет моей стиральной машине? (Легкий поиск…
Включите JavaScript
Сколько лет моей стиральной машине? (Легкий поиск 8 популярных брендов)
И если бы он у вас был, вы бы, наверное, дали показания.
Однако проблем со стиральной машиной следует избегать, особенно проблем со сливом.
Большинство людей не обращают внимания на требования, предъявляемые к дренажной системе их стиральных машин, и, в конце концов, это отсутствие знаний обходится им очень дорого.
Поговорите о канализации, которая попадает в белье из-за того, что стиральная машина не может сливать воду должным образом, из-за чего ваше белье пахнет.
Here are the main requirements of a washing machine drain:
- An Outlet Box
- Standpipe
- Drain Trap
- Drain line
- Vent
In this В этой статье мы поговорим обо всем, что вам нужно знать о требованиях к сливу стиральной машины, чтобы вы могли быть уверены, что все в порядке, и избежать каких-либо болезненных переживаний со сливом вашей стиральной машины.
Содержание
1
Из каких компонентов состоит слив стиральной машины?
Есть некоторые компоненты, которые должны быть в каждой дренажной системе стиральной машины.
Хотя не все они требуются в каждой юрисдикции, они, безусловно, служат вам и вашей стиральной машине.
Давайте углубимся в компоненты и то, как вы можете интегрировать их в существующую систему для бесперебойной работы обеденной системы.
1. Розетка
Выпускная коробка стиральной машины представляет собой пластиковую или металлическую коробку, которая соединяет разные шланги в одной точке.
Они служат безопасным и быстрым доступом для отключения подачи воды в случае чрезвычайной ситуации.
Выпускная коробка имеет отверстие, в которое вставляется стояк с двумя дополнительными съемными крышками, на которые монтируются подводы воды (горячей и холодной).
Это коробка, которая утоплена в стене и плотно закреплена, откуда можно легко получить доступ к клапанам горячей или холодной воды.
Если вы заботитесь об эстетике, вам обязательно стоит подумать об установке выпускного короба в новой прачечной или во время ремонта, так как они обеспечивают чистую отделку ваших клапанов подачи воды.
Для выпускных клапанов стиральных машин в большинстве мест не требуется код, за исключением того, что вам необходимо установить его в наиболее удобном и возможном месте.
Однако вам необходимо принять во внимание некоторые вещи, когда вы планируете приобрести и установить его для своей стиральной машины.
Рекомендации по выбору выпускной коробки для стиральной машины
- 1. Существующая конфигурация дренажа и подачи воды
Необходимо учитывать ряд факторов, таких как расположение трубы и свободное пространство в стене. .
Не все розетки для стиральных машин будут совместимы с вашей существующей конфигурацией.
Например, если ваш существующий дренаж таков, что вода подается сверху, вам нужно выбрать распределительную коробку, которая сконструирована таким образом, чтобы она могла получать воду сверху, а слив стиральной машины снизу .
- 2. Требования к конструкции
Это особенно важно в новом строительстве.
Вы должны убедиться, что распределительная коробка, которую вы выбираете, может вписаться в структурный каркас без необходимости его изменения.
При этом вам, возможно, придется выбрать компактную коробку.
Вам также может понадобиться металлический ящик вместо пластикового, в зависимости от противопожарных требований.
- 3. Конечная высота
Выпускная коробка стиральной машины должна быть установлена на высоте от 32 до 34 дюймов над уровнем чистого пола.
Кроме того, в зависимости от типа стиральной машины, которую вы собираетесь использовать, вы можете немного изменить высоту.
Как установить сливную коробку стиральной машины
2.
СтоякСтопор представляет собой вертикальную дренажную трубу, которая используется для слива воды из стиральной машины в канализацию.
Сливной шланг стиральной машины подсоединяется к верхней части стояка, который вставлен в выпускную коробку.
Размеры стояка стиральной машины
Важно, чтобы размеры стояка вашей стиральной машины соответствовали стандартам.
Они могут немного отличаться в зависимости от строительных норм и правил в вашем регионе.
Тем не менее, это выдержки из Международного сантехнического кодекса относительно размеров стояка, которые вы можете использовать в качестве руководства.
РАЗДЕЛ 406 Международного кодекса сантехники
406.2 Канализационное соединение. Отходы автоматической стиральной машины должны сбрасываться через воздухозаборник в стояк в соответствии с Разделом 802.4 или в раковину для стирки. Сифон и дренажное приспособление для стояка автоматической стиральной машины должны быть не менее 2 дюймов (51 мм) в диаметре.
Слив арматуры для стояка, обслуживающего автоматическую стиральную машину, должен соединяться с отводом или трубой арматуры диаметром 3 дюйма (76 мм) или больше. Автоматические стиральные машины, которые разгружаются под действием силы тяжести, должны иметь возможность сливаться в приемное устройство для отходов или в утвержденную дренажную траншею.
802.4.3 Напорные трубы. Напорные трубы должны быть заблокированы индивидуально. Напорные трубы должны выступать не менее чем на 18 дюймов (457 мм), но не более чем на 42 дюйма (1066 мм) над водосливом-ловушкой. Должен быть обеспечен доступ к стоякам и стокам для штоковой арматуры.
Основным принципом выбора высоты стояка для стиральных машин с вертикальной и фронтальной загрузкой является то, что верхняя часть стояка должна находиться выше уровня воды в вашей стиральной машине, когда она заполнена во время цикла стирки.
Это связано с тем, что если сливной шланг вашей стиральной машины подсоединен к стояку и находится ниже уровня воды во время цикла стирки, вода будет выливаться из стиральной машины.
Кроме того, некоторые новые стиральные машины генерируют большое количество загрузок, поэтому вы можете использовать трубы большего размера в других, чтобы избежать проблем с дренажем, если ваша стиральная машина создает большую загрузку.
Если в стиральную машину попадает сточная вода, это может быть связано с тем, что размер стояка не выдерживает нагрузки.
3. Дренажная ловушка

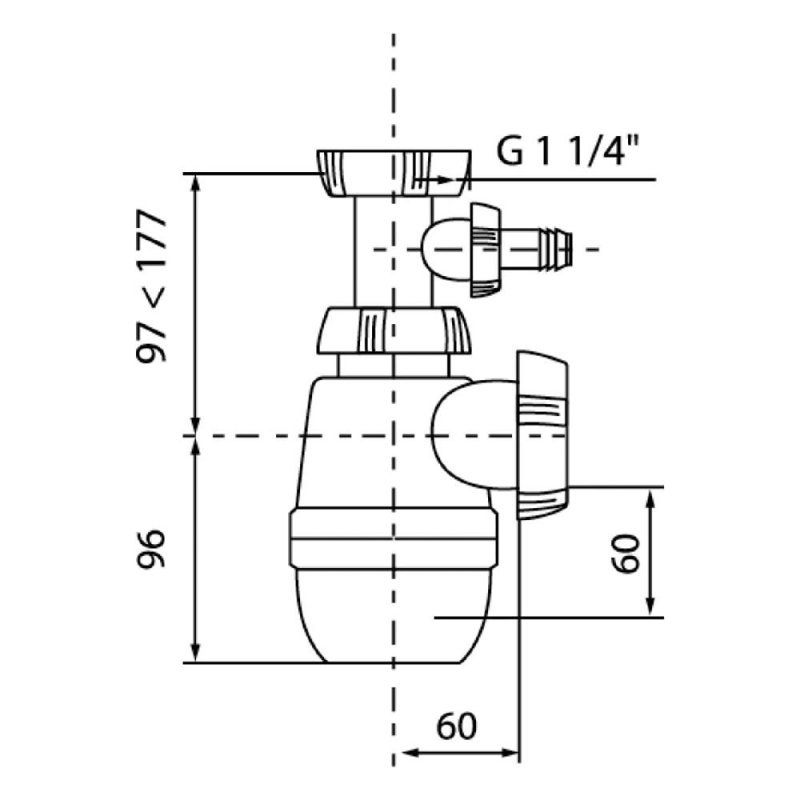

Сифон представляет собой изогнутую часть трубы, которая удерживает воду для создания водяного затвора.
Это уплотнение предотвращает попадание канализационных газов в ваш дом через канализацию.
Все сифоны стиральных машин должны иметь минимальную глубину 2 дюйма.
Наиболее распространенным типом ловушки является P-ловушка, которая получила свое название из-за своей формы, напоминающей букву «P».
Высота П-сифона стиральной машины определяется Единый сантехнический кодекс (UPC) в США.
Ваша ловушка должна соответствовать требованиям кодов, иначе у вас могут возникнуть юридические проблемы.
Эти коды предназначены для вашей же безопасности и пользы.
Неправильно установленный сифон приведет к попаданию канализационных паров и засоров в белье.
Согласно Единым сантехническим правилам высота P-ловушки стиральной машины должна быть от 6 до 18 дюймов над уровнем чистого пола.
Измеряется расстоянием от чистого пола до центральной линии рукава ловушки.
Чтобы точно измерить высоту P-ловушки, измерьте расстояние от пола до нижней части ловушки. и добавить половину диаметра.
Ловушка не может быть слишком высокой или слишком низкой, так как у обоих есть свои недостатки.
В большинстве населенных пунктов США будет незаконно устанавливать P-ловушку вопреки тому, что указано в кодах.
Всегда обращайтесь в местные строительные органы, чтобы быть в курсе подробных требований.
Поскольку вода из стиральной машины сливается в канализационную линию, в дренажной конфигурации должен быть установлен П-образный сифон.
4. Дренажная линия
Дренажная линия — это то, что соединяет P-ловушку либо с подающей линией, либо непосредственно с основной дренажной линией здания.
Сливные линии для стиральных машин с вертикальной и фронтальной загрузкой должны иметь диаметр не менее 2 дюймов.
Однако размер вашей дренажной линии может определяться применимыми к вам строительными нормами.
В некоторых случаях может потребоваться 3-дюймовая дренажная линия.
Рекомендуется использовать то, что требует код.
Статья по теме: Законно ли сливать воду из стиральной машины снаружи? (Узнать)
5.
Вентиляционное отверстиеВентиляционное отверстие должно быть в каждой стиральной машине для удаления воздуха из сливной линии.
Это отверстие предназначено для подачи воздуха в дренажную систему, чтобы вода могла свободно стекать.
Правильно установленный вентиляционный клапан также предотвращает возникновение отрицательного давления в дренажной линии, что может привести к попаданию канализационных газов в ваш дом.
Это связано с тем, что хорошо вентилируемая система слива стиральной машины позволяет P-ловушке работать на полную мощность.
При вентилировании стока для белья помните следующее:
- Вентиляционное отверстие должно быть не менее 1 1/2 дюйма в диаметре.
- Вентиляционная труба должна быть не менее чем на 3 дюйма выше самой высокой точки дренажной линии.
Это необходимо для того, чтобы гравитация могла выполнять свою работу и вытягивать воду в канализацию.
- Вентиляционное отверстие должно быть установлено как можно ближе к стиральной машине.
