Содержание

Как обойти УБЛ стиральной машины

Устройство блокировки люка – один из ключевых элементов слаженной работы стиралки. Если дверца не будет заблокирована, стирка просто-напросто не начнется, но что делать, когда устройство вышло из строя? Замена его требует средств и времени, но может быть можно как-то обойти УБЛ стиральной машины и произвести стирку без него? Опытные пользователи утверждают, что это вполне реально, осталось только этому научиться.

Снимаем блокирующее устройство

Чтобы обойти устройство блокировки, нужно замкнуть его контакты, а это требует демонтажа детали. Есть два способа изъять УБЛ: через верхнюю крышку корпуса и через манжету люка. Второй способ рассматривать не будем, так как при недостатке навыков есть риск неправильно установить потом манжету на место, что чревато протечками. Как снять УБЛ через верх корпуса?

Максимально распахните дверцу люка.
Обратите взгляд на ту сторону стиралки, где дверка закрывается на крючок, найдите замочную скважину.
Рядом с замком вкручены два самореза, которые нужно извлечь.
Теперь перейдите к задней стенке стиралки и открутите два болта, удерживающие верхнюю стенку корпуса. Сдвиньте крышку по направлению к задней части машины, и она снимется.
Опустите руку внутрь стиралки (вдоль обратной стороны лицевой панели машинки) и пальцами нащупайте устройство блокировки. Осторожно снимите фишку с проводами.
Теперь слегка потяните и вытащите УБЛ.

Как видно, демонтаж не требует каких-то особых умений и навыков. Главное, соблюдайте меры предосторожности и действуйте максимально аккуратно, чтобы не навредить себе или машинке.

Замыкаем нужные контакты

Для запуска машинки в обход УБЛ нужно заставить аппарат думать, что все в порядке, а замок работает. Обман модуля заключается в том, чтобы замкнуть некоторые контакты нерабочего устройства в заблокированном положении. Сделать это можно без труда, если понимать специфику работы элемента и попытаться воспроизвести ее искусственно.

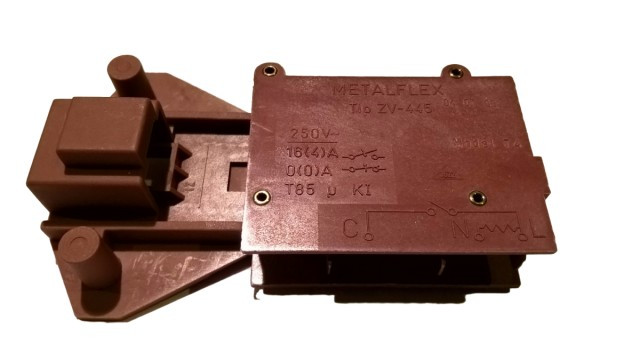

Базовое устройство блокировки люка снабжено тремя контактами. На первые два контакта N и L подается напряжение, благодаря чему нагревается специальная термокатушка. Термокатушка, в свою очередь, через несколько секунд нагревает биметаллическую пластину, соединяющую контакты L и C (средний и крайний) и, соответственно, замыкает их. Замыкание среднего и крайнего контактов и является сигналом для модуля к тому, что люк заблокирован и можно начинать стирку. Поэтому нужно перемычкой замкнуть контакты L и C.

Внимание! После ручного замыкания машинке понадобится до нескольких минут на то, чтобы запустить стирку в обход УБЛ.

Владельцы современных моделей стали сталкиваться с тем, что замкнуть УБЛ вручную не выходит. Стиралка лишь выдает код ошибки на дисплее и не запускается. Это происходит из-за того, что некоторые производители разработали новую систему защиты и диагностики СМ. Однако такая проблема пока встречается нечасто, так что попробовать обойти УБЛ все же стоит.

Как проверить замок стиральной машины своими руками

В стиральной машине-автомат каждая деталь отвечает за определенную работу — так, дверцу закрывает специальное устройство УБЛ. Этот электронный блокиратор фиксирует дверь при закрытии, посылая сигнал на модуль управления. Когда запорное устройство срабатывает, начинается стирка.

Мы рассмотрим причины поломки устройства блокировки, а также варианты его проверки.

Принцип работы и виды блокировки

Перед тем, как проверить замок в стиральной машине, необходимо понять, как это устройство работает. Зачастую, в современных машинах производители использую два типа замка:

Электромагнитный. Этот блокиратор используется все реже. Неудобство его использования в том, что он работает, пока есть подача электричества. Если его отключат, вам не удастся открыть люк.

Биметаллический. Устройство и принцип работы замка на двери люка довольно просты: электричество подается на термический элемент, который за счет этого нагревается. Одновременно он нагревает пластины из биметалла, за счет чего они выгибаются, оказывая давление на рычаг. Последний срабатывает и замыкает дверцу.

Такие термозамки с биметаллическими пластинами считаются наиболее эффективными.

Предусмотрена задержка при разблокировке дверцы. Зачем? Пока вода окончательно не сольется, а все части машины не остановят движение, дверь не должна открываться в целях безопасности.

Еще один плюс термозамков: при отключении электричества их можно открыть.

Почему УБЛ выходит из строя

Вы уже поняли, как работает УБЛ стиральной машины и в чем преимущества его использования. Почему же замок ломается? Вот основные причины неисправности:

Длительное использование способствует износу биметаллических пластин. В результате постоянной деформации пластины теряют свои функциональные качества.
Из-за короткого замыкания устройство также выходит из строя.

Пока на устройство подается напряжение, оно работает. Поэтому, если ваша стиралка остановилась, но дверь не разблокировалась, не спешите винить устройство блокировки. Скорее всего, сломался симистор на электронной плате, который отвечает за работу УБЛ. Питание подается беспрерывно, поэтому дверца не открывается.

Самостоятельная проверка замка СМА

Существует ряд внешних признаков, по которым пользователь может предположить неисправность блокировки:

СМ отключена, однако дверца остается закрытой. Причина кроется в устройстве блокировки либо в главном модуле.

При запуске программы стирка не начинается, люк остается открытым.
Стиралка выдает код неисправности, означающий поломку замка.

Чтобы понять, сломан замок или что-то другое, нужно знать, как проверить УБЛ в стиральной машине тестером.

Вам понадобится снять устройство с машины:

Отключите СМА от сети.
Откройте дверцу.
Отогните манжету люка и снимите ее хомут.

Оттянув манжету сбоку, вы увидите замок.

Открутите два болта, фиксирующие замок.

Разожмите все разъемы и достаньте блокиратор.

Теперь, когда УБЛ у вас в руках, вы можете начать проверку замка стиральной машины. Чтобы воспользоваться мультиметром, понадобится схема замка. Это необходимо для определения расположения общего и нейтрального контактов.

В домашних условиях вы сможете проверить только термоэлемент, который нагревает пластины.

Установите тестер в режим измерения сопротивления.
Приложите его щупы к нейтральному и фазовому контакту.
Замок исправен, если на экране показалось трехзначное число.
Щупальца мультиметра переставьте на контакты нейтральный – общий.
Устройство неисправно, если на табло высветилось 1 или 0.

Выяснив, как правильно проверить устройство блокировки люка в стиральной машине, вы можете установить новый замок. Действуйте так:

Подключите провода к исправному устройству.
Заведите его за стенку корпуса, установите в отверстие для замка.
Закрутите винты крепления.
Установите на место хомут манжеты.

Проверка УБЛ в стиральной машине задача не сложная, вы сможете сделать это своими руками. Разумеется, при неисправном замке дверца не закроется, поэтому стирка не начнется в целях вашей безопасности.

Установить новый блокиратор не составит труда новичку, главное – последовательность действий.

Ремонт дверного замка Metalflex ZV-446

Редактировать

org/HowToDirection»>

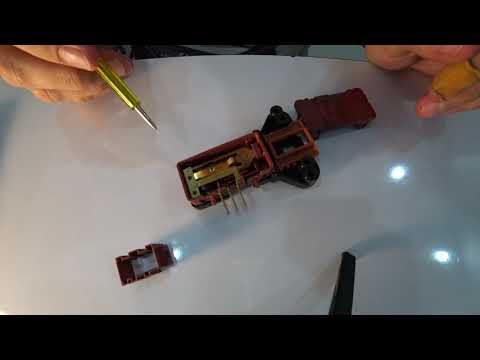

Вытащите вилку и снимите красную крышку вокруг контактов. Он держится на двух защелках и довольно туго (не повреждайте контактную крышку). Используйте маленькую плоскую отвертку, чтобы отодвинуть крючки.
Снимите верхнюю часть красного корпуса. Есть шесть оснасток для открытия. Убедитесь, что вы сняли крышку контактов! Опять же, это лучше всего сделать с помощью небольшой плоской отвертки или лезвия.

Редактировать

org/HowToDirection»>
Стрелка указывает на контакт выключателя. Моя машина перестала работать, потому что дверной выключатель не работал должным образом. Машина никогда не обнаруживала закрытую дверь и, следовательно, никогда не начинала стирку.
При замыкании переключателя медная пластина со стрелкой на картинке перемещается вниз. Внизу заканчивается контакт переключателя снаружи. Его можно вынуть из пластикового корпуса. Вы должны аккуратно отогнуть вверх медную пластину со стрелкой. После удаления вы можете очистить контактную область нижнего контакта переключателя.
В моем случае жидкость для снятия лака не подошла, поэтому я соскоблил грязь лезвием. Я не вижу способа очистить верхний контакт переключателя, потому что медная пластина не снимается. Для очистки выключателя нижнего контакта было достаточно, чтобы стиральная машина заработала!
