Переделка шуруповерта на питание от розеточной сети. Переделка шуруповерта с аккумуляторного на сетевое питание


Устройство аккумуляторных шуруповертов и способы их переделки на питание от сети

В хозяйстве современного человека не редким инструментом является шуруповерт, практически этот инструмент аналог электрической дрели. Достоинством этого вида считается автономное питание от портативного аккумулятора, вделанного в нижней части рукоятки. Батарею надо периодически заряжать от сети через специальное зарядное устройство, при длительной эксплуатации аккумулятор выходит из строя, требуется замена, а стоят они недешево. Поэтому многие пользователи задумываются, как переделать аккумуляторный шуруповерт, чтобы он работал от сети на 220 вольт.

Общий вид одного из вариантов

Иногда потребители принимают решение, что необходима переделка шуруповерта в обычную электродрель с питанием от сетевой розетки. Возникает вопрос, как сделать это с меньшими затратами времени и финансов. Если обладать определенными знаниями в электротехнике и практическими навыками, то питание шуруповерта от сети 220В сделать несложно. Существует несколько способов с использованием различных устройств для преобразования электроэнергии к соответствующему виду для вращения мотора шуруповерта.

Способы, как переделать аккумуляторный шуроповерт

Переделка шуруповерта на питание от сети заключается в преобразовании напряжения 220В с переменным током в напряжение 12 или 18В постоянного тока. Один из самых надежных и простых способов преобразования шуруповерта в сетевой вариант – использовать его штатные комплектующие.

Переделка со штатным аккумулятором и зарядкой

Переделка аккумуляторного шуруповерта на сетевой в этом случ предполагает, что схему собирают на базе штатного зарядного устройства. Потребуются следующие материалы:

  • Зарядное устройство;
  • Аккумуляторная батарея;
  • 2-3 метра гибкого многожильного медного провода, с двумя проводниками, сечением 2.5-4 мм2;
  • Обычный набор инструментов и расходные материалы, паяльник, припой, изоляционная лента или термоусадочная трубка соответствующего диаметра к проводам. Для разборки шуруповерта потребуется отвертка, бокорезы и монтажный нож для резки и зачистки проводов.

Последовательность операций в процессе переделки шуруповерта в сетевой:

  • Снимается крышка с корпуса зарядного устройства;
  • На выходные контакты платы зарядного устройства, которые подключаются к аккумулятору во время зарядки, припаиваются концы провода с соблюдением полярности. Жила с красной изоляцией – к клемме «+», с синей изоляцией – к клемме минусу;

Плата зарядного устройства

  • Полярности можно определить по надписям на плате или корпусе изделия. Для надежности можно включить зарядку и мультиметром измерить на выходе 12 В, и определить контакты по полярности;
  • Из корпуса аккумуляторной батареи извлекаются гальванические элементы;

Как из аккумуляторного отсека извлекаются гальванические элементы

  • На контакты внутри корпуса аккумуляторной батареи подключается провод от зарядки с соблюдением полярности.

Таким образом, шуроповерт преобразуется в сетевой. При включении устройства в розетку на входную цепь шуруповерта будет поступать соответствующее напряжение 12 или 18В постоянного тока.

Соблюдение полярности рекомендуется, но не обязательно. При изменении полярности вал электродвигателя будет вращаться в обратную сторону, все современные шуруповерты имеют переключатель смены полярности, фактически осуществляется реверс вращения патрона шуруповерта.

Важно! Клеммы на плате зарядного устройства обычно делают из латунного сплава, к медным проводам их надо припаивать с кислотным припоем или удалить вообще, а провода припаять на дорожки печатной платы.

Перед пайкой в корпусах аккумуляторной батареи и зарядного устройства делаются отверстия, через которые протягивается провод. Для более жесткой фиксации его в пределах корпуса можно завязать в узел и намотать изоленты, чтобы диаметр намотки превышал Ø отверстия.

Замена неисправной платы зарядки на БП от компьютера

В случае, когда в комплекте БУ шуруповерта неисправна плата зарядки, чтобы сделать сетевой вариант, ставится блок питания с параметрами, подходящими по напряжению и мощности. Иногда блок питания подходит от персонального компьютера. Надо учитывать, что сетевое питание преобразуется в 12 вольт постоянного тока, шуруповерт на холостом ходу потребляет ток до 4А, кратковременно в момент затяжки – более 40А, то пиковое значение потребляемой мощности может быть до 480 Вт.

Можно установить БП от ноутбука, они компактны и удобны для эксплуатации, но максимальная мощность этих моделей в пределах 100Вт, немного больше этого не всегда достаточно.

Блок питания для ноутбуков

Напряжение на выходе 19В, есть шуропеверты с таким питанием.

Мощность (P) = 19 А х 6,15 А = 117 Вт, тогда можно добавить преобразователь на 12В, и шуроповерт будет работать на холостом ходу и закручивать болты с небольшим усилием. При вкручивании саморезов в плотную деревянную поверхность такой блок питания может долго не протянуть – сгорит.

Расположение блока питания внутри системного блока ПК

Надежнее использовать блоки питания из системных блоков стационарных компьютеров. Они более мощные и по всем параметрам соответствуют для подключения к шуруповертам.

Пиковая мощность такого блока питания – 500Вт; номинальная для длительной эксплуатации нагрузки – 460Вт, это как раз то, что нужно для шуруповерта с питанием 12В.

Плата АХ500-А в корпусе

На верхней крышке металлического корпуса расположен вентилятор, который подключается через разъемы к плате. Вентиляционное охлаждение позволяет БП выдерживать большие пиковые нагрузки в 500Вт в течение нескольких минут. Иногда вентиляторы расположены на боковых стенах, это зависит от модели БП.

Для подключения такого блока питания к шуруповерту надо выполнить всего несколько операций:

  • Отключить все разъемы БП от материнской платы и других элементов системного блока;
  • Открутить винты крепления на корпусе БП и системника, потом извлечь его из системного блока;
  • С подключением к сети 220В проблем не возникает, провод с разъемом входит в комплект БП;
  • 12 вольтовый выход придется поискать, их в этой модели БП даже два, найти можно по маркировке на печатной плате. На некоторых разъемах пишется выходное напряжение напротив контактов;

Обозначение контактов на разъемах БП

К сведению. Когда надписей нет, ориентироваться можно по цвету проводников, в этой серии БП +12В с платы на разъем выводятся проводами с изоляцией желтого цвета. Подключение минуса делается черными проводами.

  • Чтобы проверить правильность выбранной пары, надо включить блок питания и замерить напряжение мультиметром;

Обратите внимание! В нашем случае используется импульсный БП, который не запустится вне схемы системного блока. Не вдаваясь в подробности работы отдельных полупроводниковых элементов, просто примем как аксиому, что нужна доработка, которая заключается в простой перемычке.

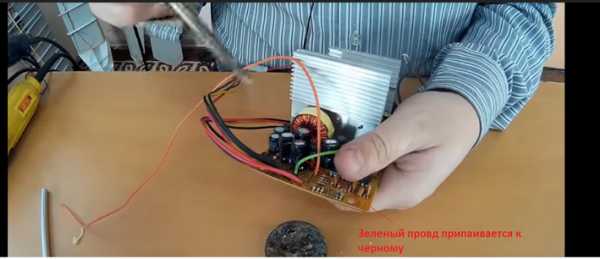

  • Зеленый провод, предназначенный для включения БП по штатной схеме, надо подсоединить на черный проводник, это делается прямо на плате. Лишний отрезок зеленого провода откусывается, оставшийся конец зачищается и припаивается на дорожку платы к черному проводнику;

Доработка в блоке питания АХ500-А, установка перемычки

  • После сделанной доработки БП можно включить в сеть и проверить мультиметром наличие 12В на выбранной паре проводов;
  • Желтый и черный проводник можно удлинить и припаять к ним разъем;
  • В аккумуляторном корпусе для подключения шуруповерта, как и в предыдущих случаях, удаляются отслужившие свой срок гальванические банки, и устанавливается ответная часть разъема к линии от блока питания. Варианты могут быть разные, можно шнур припаять к шуруповерту, а разъем – подключать на блоке питания, кому как удобно;

Выводы с блока питания 12В припаиваются к разъему, идущему на шуруповерт

  • При пайке разъемов и соединений не забывайте предварительно на провода одевать термоусадочные трубки и усаживать термофеном, изолируя места пайки. В крайнем случае делайте это обычной изолентой;
  • Не задействованные выводы проводов с БП можно откусить или свернуть, заизолировать концы и сложить внутри корпуса.

Блок АХ500-А с вентилятором

Обратите внимание! При сборке корпуса не забудьте подключить вентилятор. Если вы его отпаивали или откусывали в процессе монтажа, надо запоминать контакты  подключения. Вентилятор запитывается от линии 12В, по этому признаку можно легко найти точки подключения шуруповерта.

Трансформаторная схема для питания шуруповерта

Один из доступных способов быстро запитать шуруповерт от сети – использовать классическую схему с понижающим трансформатором на 220В/12-15В и диодным мостиком, преобразователем переменного напряжения в постоянное.

Схема трансформаторного блока питания

Все элементы легко размещаются в любом корпусе, необходимые органы управления, контроля и индикации выводятся на лицевую панель.

Трансформаторы и диоды с соответствующими параметрами, выдерживающие мощности более 100Вт, можно взять в старой бытовой технике (телевизорах, магнитофонах), с стабилизаторов напряжения и других блоков питания. При необходимости переделываем трансформатор, доматываем вторичную обмотку или ставим в обмотку вывод на определенном количестве витков, для достижения на выходе 12-15В.

Установка элементов трансформаторного блока питания в корпус

Диоды рекомендуется размещать на дюралевом радиаторе, который эффективно отводит тепло, продлевая ресурс работы. Обладая определенными практическими навыками и знаниями в электротехнике, трансформатор можно намотать своими руками.

В продаже есть много блоков питания с подходящими характеристиками, чтобы запитать шуроповерт от сети, но для этого необходимы финансовые затраты. При наличии старого системного блока от ПК несложно переделать блок питания, тем более что при необходимости его нетрудно привести в исходное состояние и использовать по назначению.
