Как отремонтировать аккумулятор шуруповёрта своими руками

В нашей мастерской появилось много удобного и многофункционального электроинструмента, без которого трудно обойтись. Шуруповерт – один из них. С ним не страшен никакой ремонт. Особенно удобен такой инструмент, который работает на автономном источнике питания – аккумуляторах. Зарядил заранее там, где есть электроэнергия, и целый день можешь работать в любом отдаленном от сети уголке.

Содержание статьи:

Особенности видов аккумуляторов + (Видео)

Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.

Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.

Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:

никель-кадмиевые;
литий — ионные;
никель — металл – гидридные.

В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.

Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.

Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.

Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.

Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.

Определение неисправности

Неисправность батареи может прятаться в каком-то одном элементе или в нескольких. Редко выходят из строя сразу все. Это и дает надежду на возможность починить инструмент. Чтобы отыскать неисправный элемент потребуется любой мультиметр, который должен быть в мастерской обязательно и автомобильная лампочка мощностью около 20 Вт.

Заряжаем батарею положенное время, затем нагружаем ее на лампочку. Пока лампочка светится – прибором выбираем те аккумуляторы, на которых напряжение будет самым низким. Скорее всего, они и являются причиной выхода из строя. Для более точной диагностики эти элементы надо выпаять из батареи.

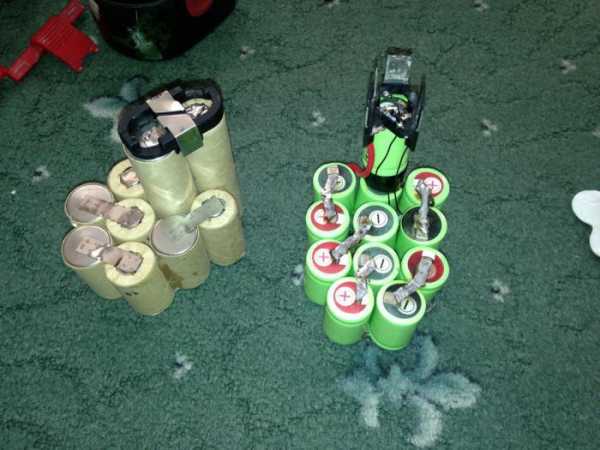

Батарея спаянная, а вернее сварена с помощью соединительных пластин методом точечной сварки. Надо аккуратно бокорезами или другим подходящим инструментом оторвать пластины.

На отсоединенных элементах проверяем амперметром того же мультиметра ток прямого замыкания. Просто замыкаем «+» и «-» щупами прибора. Ток на неисправном аккумуляторе будет заметно меньше, чем на остальных.

В чем криминал такого явления? Дело в том, что «плохой» элемент не дает возможность нормально заряжать другие. Он становится своеобразным сопротивлением на пути тока, и вся батарея становится незаряженной до нужного значения. Через некоторое время из-за постоянного низкого уровня заряда она выйдет вся из строя.

Восстановление элементов — реальность

Эффект «памяти» аккумулятора имеет много толкований, но смысл этого явления заключается в том, что элемент с каждой зарядкой снижает емкость заряда. Восстановить отдельный аккумулятор, значит восстановить работоспособность всей батареи.

Способы восстановления разные, но не все дают результат. Часто помогает многоразовый цикл заряда – разряда. Отдельный элемент заряжают, а потом разряжают на лампочку. После полного разряда повторяют заряд. Эту манипуляцию выполняют до тех пор, пока элемент не начнет набирать достаточную емкость заряда. Если же такого не происходит – его утилизируют, а проще – выбрасывают.

Иногда специалисты применяют метод шоковой зарядки. На безнадежный элемент, который не откликнулся на восстановительные меры, подают не 1.2 В, а все 12 В. Такая шоковая встряска иногда приносит результат. Это еще одна попытка перед окончательным выбросом.

Интересны методы восстановления неспециалистов. Они, конечно, похожи на шаманство, но тоже существуют. Относятся они только к Ni-Cd образцам. Предлагается элемент положить в морозилку на 1 час, а потом положить его в полиэтиленовый пакетик и просто постучать по нему каким-нибудь предметом. Если выбрасывать жалко – пробуйте.

Ремонт и замена своими руками

Когда все методы восстановления не принесли успеха, а отбракованные элементы ушли в небытие, необходимо подыскать им замену. Идеальной заменой будет новый элемент или комплект элементов, но из-за отсутствия таковых можно подобрать живой элемент из другой отслужившей батареи. Отобрать его можно тем же методом, каким отбраковывают элемент из батареи.

Замена на элемент бывший в употреблении не так неразумна, как кажется. Если взять новый элемент, то его качества могут затеряться на фоне старой батареи, а старый живой элемент будет работать в равных условиях.

Пайка – самый сложный момент + (Видео)

На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.

Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.

Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.

Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.

Правильная эксплуатация экономит ваш бюджет + (Видео)

Правило эксплуатации одно – поддерживать батарею в рабочем состоянии. Раз в месяц полностью ее заряжать и разряжать, имитируя работу шуруповерта – многократно включать его и выключать. Хотя бы на холостом ходу. Вот и вся хитрость.

instrument-blog.ru

проверка батареи, ремонт и замена элементов

Те из нас, кто использует такой инструмент, как аккумуляторный шуруповерт, должны помнить о том, что в определенный момент батарея, которая обеспечивает его работу, может прийти в негодность. Причем в данном случае речь идет не о разрядке, а о потере ею своих качественных характеристик, в результате чего придётся думать о замене, а это потребует от владельца больших затрат.

Оказавшись в подобной ситуации, потребитель может рассмотреть вариант с приобретением нового шуруповерта, что будет более простым решением проблемы, нежели оснащение старого инструмента новыми батареями. Однако в такой сложной ситуации можно найти решение. В том случае, если в шуруповёрте используется определенный тип питающих элементов, то можно попытаться восстановить батарею.

В плане выполнения ремонт аккумуляторов для шуруповерта выглядит вполне простой задачей, поэтому если даже у вас ничего и не выйдет, то это не приведет к каким-либо серьезным для вас последствиям или расходам. Далее будут подробно освещены наиболее важные моменты, касающиеся ремонта аккумулятора шуруповерта своими руками.

Ремонт аккумулятора шуруповерта своими руками: какие батареи подлежат ремонту

В качестве источника питания в выпускаемых сегодня моделях шуруповёртов может применяться один из следующих типов батарей:

никель-кадмиевые батареи;
никель-металлгидридные батареи;
литий-ионные аккумуляторы.

Причем у каждого из этих источников питания имеет свои особенности.

Литий-ионные

Если оценивать эти аккумуляторы по таким характеристикам, как качество исполнения и срок службы, то вне конкуренции находятся литий-ионные батареи. Ввиду отсутствия у них эффекта памяти, они могут считаться практически идеальным вариантом подобного источника питания, правда, необходимо упомянуть о наличии у них такого минуса, как невозможность их эксплуатации при отрицательных температурах.

Именно с таким заявлением выступают производители подобных аккумуляторов, хотя в действительности у них имеются и другие негативные последствия. Скажем, когда такой аккумулятор лишается своего эксплуатационного ресурса, то в них происходит разложение лития, и эта реакция не поддается никакому воздействию.

Никель-кадмиевые

Эти батареи отличаются от предыдущих в том плане, что в момент, когда заканчивается их срок годности, они пересыхают. Поэтому те владельцы, которые знают, как поступать с такими батареями в подобном состояние, их всего лишь перезаливают. Однако это сделать не так-то просто, и потому очень мало таких людей, которые решаются на подобный шаг.

Ведь есть менее затратный вариант решения проблемы, который заключается в помещении в батарею новых банок для аккумулятора шуруповерта. В некоторых ситуациях, когда причиной неполадок является эффект памяти, который принято причислять к значимым минусам никель-кадмиевых электрических ёмкостей, можно решить проблему восстановления их работоспособности путем перепрошивки.

Никель-металлгидридные

Что же касается никель-металлгидридных батарей, то с ними поделать ничего нельзя, когда они расходуют свой эксплуатационный ресурс. В таких ситуациях у домашнего мастера остается только один выход — искать замену для этого элемента питания.

Если при выходе из строя аккумулятора шуруповерта рассматривать вариант замены источника питания, то подобное решение будет целесообразным вне зависимости от типа аккумулятора, которым оснащен шуруповерт. На текущий момент в сети можно найти немало магазинов, предлагающих каждому пользователю купить по вполне доступным ценам аккумулятор любого типа, включая литий-ионные, никель-кадмиевые источники питания. Правда, в этом случае покупателю придется быть готовым к тому, что он должен будет сам установить этот источник питания.

Вначале придется разобрать аккумулятор на составные элементы, поставить вместо вышедшей из строя рабочую начинку, после чего уже производится процесс сборки в обратной последовательности. Именно этой процедуре и будет уделено дальше внимание, однако сперва будет полезно рассмотреть операцию по восстановлению никель-кадмиевых элементов питания.

Как восстановить емкость аккумулятора шуруповерта: перепрошивка никель-кадмиевых батарей

Использовать этот метод имеет смысл лишь тогда, когда еще с источником питания не произошло самого неприятного — его пересыхания. Если же присутствуют все признаки этого явления, то его остается лишь выбросить. Понять, в каком состоянии находится электролитание подобных батареек, можно проведя с ними такой эксперимент: если после зарядки они также не подадут признаков жизни, то можно сделать вывод о том, что элементы сухие.

Если же вам удалось восстановить работоспособность аккумулятора, то это будет для вас большой удачей. Если говорить более подробно о технологии решения этого вопроса, то восстановление аккумулятора шуруповерта заключается в воздействии на его элементы при помощи тока и напряжения значительного номинала.

Сперва необходимо разобрать аккумулятор и подвергнуть зарядке каждый из составных элементов.
После этого нужно подключить к элементам питания зарядное устройство, обладающее значительной мощности. Для этой цели можно использовать и автомобильный зарядник при условии, что у него имеются регуляторы напряжения и силы тока.
Далее выполняется его настройка. Следует иметь в виду, что у всех элементов батареи шуруповерта заряд напряжения имеет показатель 1,2 В и небольшой номинал силы тока. Для нас важно, чтобы на каждый отдельно взятый элемент питания поступало напряжение с показателем, превышающим изначальный в 3 раза.
После этого уже можно приступать к зарядке, однако ее длительность должна быть небольшой, как правило, не превышающей 3–5 секунд.
По окончании этой процедуры необходимо замерить произошедшие изменения при помощи мультиметра. Если прибор показал, что итоговый показатель напряжения на каждом элементе составляет на текущий момент 1,4 В или около этого, то можно радоваться, поскольку мы добились своего. После этого можно выполнять сборку в обратной последовательности, а затем этот элемент питания может применяться по своему назначению.

Иногда после многократной зарядки, проводимой в отношении определенных элементов, желаемого результата не удается добиться. В этом случае их останется только выбросить. Пришедшие в негодность элементы мы должны будем заменить рабочими элементами питания. Хочется еще раз повториться, что описанный способ эффективен в борьбе с эффектом памяти, которыми обладают никель-кадмиевые батареи. Если аккумулятор исчерпал свой ресурс, то этот способ будет неэффективен.

Замена аккумулятора в шуруповерте: определяем и меняем отработанные емкости

Наиболее частые трудности, возникающие во время ремонта аккумулятора шуруповерта, заключаются в следующем: важно вскрыть батареи таким образом, чтобы не нанести им повреждений.

Как правило, производители предусматривают такую возможность, и поэтому пытаются запечатывать свои элементы питания наглухо во избежание ситуаций, при которых народные умельцы попытаются своими силами отремонтировать аккумулятор шуруповерта. Тем самым они вынуждают владельцев отказаться от подобной идеи и заставить их посетить магазин, чтобы купить новый аккумулятор.

В принципе в этом нет ничего удивительного, ведь компании преследуют свои собственные цели. Однако и в этом случае можно найти решение. Но сразу нужно быть готовым к тому, что ремонт потребует некоторого времени. Однако если вы готовы потратить свои личные часы на такую работу, это значит, что, следуя всем рекомендациям, вы добьетесь своего и будете удовлетворены проведенными операциями.

Вначале нам потребуется вскрыть аккумулятор и вытащить из него элементы питания. Следует заметить, что до проведения подобного демонтажа вам потребуется зарядить аккумулятор в течение двух-трех часов.
После этого необходимо замерить напряжение на каждом элементе в отдельности, зафиксировать полученные результаты, а в завершение подключить к ним нагрузку. Это должно привести к тому, что аккумуляторы сядут.
Далее необходимо снова повторить зарядку, по итогам которой необходимо выбрать аккумуляторы, у которых осталось меньше всего энергии. Эти устройства обладают наименьшим потенциалом к восстановлению, а поэтому их нужно выбросить.
Затем знакомимся с маркировкой элементов питания, и, ориентируясь на эти значения, нам необходимо будет купить аналогичные изделия. В принципе можно не тратить время на поиск наиболее подверженных износу аккумуляторов. Хотя это и потребует больших затрат, однако в итоге у вас будет практически новый аккумулятор.
Далее нам необходимо поставить каждый элемент последовательно, после чего размещаем их в корпусе и запечатываем батарею, как и было ранее.

В процессе выполнения этой работы вам следует знать об определенных нюансах — без них вам будет сложно правильно собрать элементы в единую батарею. Во время заводской сборки пластины, при помощи которых выполняется соединение элементов, не подвергаются припайке. Для этих целей применяют точечную сварку. Виду отсутствия у вас подобной возможности придется потратить время на пайку, используя для этого обычный паяльник.

В процессе выполнения этой операции имейте в виду, что на состояние элементов может негативно сказаться сильный перегрев, чего не следует допускать. Также важным моментом является и то, чтобы каждый элемент обладал аналогичной емкостью, а также и выходным напряжением.

Следует также подробнее остановиться и на разгонке новой аккумуляторной батареи. Прибегать к этой процедуре необходимо тогда, когда вы уже смогли перепрошить старые элементы. Подобная процедура является рекомендованной для никель-кадмиевых аккумуляторов, которая должна проводиться раз в 6 месяцев. Главное, чего позволяет добиться это процедура — обеспечить максимальную зарядку аккумулятора и последующую полную разрядку. Эту работу необходимо провести в два приема, а еще лучше в три.

На состоянии большинства никель-кадмиевых аккумуляторов отрицательно сказывается их повторная зарядка, проводимая без предварительной разрядки. Если пренебречь подобной рекомендацией, то это может привести к возникновению эффекта памяти. Суть его можно описать так: место, с которого начали проводить их зарядку, ими начинает рассматриваться в качестве стартовой точки.

Заключение

Если в процессе использования шуруповерта вы обнаружите, что его аккумулятор исчерпал весь свой рабочий ресурс, то не стоит готовиться к покупке нового устройства. Оказавшись в подобной ситуации, вы можете попробовать восстановить его работоспособность. Есть немало способов, которые позволяют оценить шансы успешного ремонта, после чего уже можно приступать к реализации замысла. В некоторых ситуациях подобный подход позволяет сэкономить немало средств и уже в тот же день продолжить выполнять необходимые операции.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Ремонт аккумуляторов шуруповерта своими руками. Диагностика и замена элементов :: SYL.ru

Любая техника выходит из строя время от времени. С шуруповертами такое тоже случается довольно часто. Браться за обыкновенную отвертку уже никто не захочет после того, как оценил преимущества данного вида устройств. Аккумуляторы выходят из строя чаще всего. Не следует торопиться выбрасывать неисправную батарею. Ремонт аккумуляторов шуруповерта своими руками не представляет из себя ничего сложного, если соблюдать инструкции, изложенные в данной статье. Перед началом работы необходимо подготовить инструменты.

Определение типа аккумулятора

Для определения содержания аккумулятора необходимо разобрать его корпус. Внутренние составляющие представляют собой несколько батарей, соединенных последовательно. Большей частью интегрируются именно такие элементы питания, но к их недостатку относится свойство интенсивного саморазряда. Заряд батареи истощается, если какое-то время аккумулятор не использовать. Большая часть устройств производится именно по такому принципу, несмотря на все неудобства.

Создание никель-кадмиевых элементов не требует специального образования, особых навыков. Себестоимость вредного производства понижаются за счет дешевой рабочей силы. Это способствует повышению показателей рентабельности. Технология производства причиняет вред окружающей среде, здоровью рабочих, создает неудобства для покупателей, зато приносит прибыль предпринимателям. По существу, элементы аккумулятора для ремонта шуруповерта не являют собой ничего сложного. Отремонтировать их под силу каждому.

Определение неисправности

Потребуется определить место разрыва электрической цепи и изъять вышедшую из строя «банку». Осуществить это возможно при помощи омметра или тестера. Определяется общее сопротивление батареи и делится на количество интегрированных «банок». Совсем несложная процедура. Таким образом вычисляется сопротивление каждого элемента питания. Но в этом деле все-таки есть свои нюансы. Не удастся произвести замер сопротивления, если имеет место разрыв цепи.

Придется проверять каждую «банку» в отдельности. Показания будут различаться, но сопротивление некоторых элементов батареи будет существенно превосходить среднее значение. Довольно часто на «банках» указываются их параметры работы. Примером является аккумулятор для шуруповерта "Макита".

Что делать после выявления неисправного элемента?

Подобная маркировка существенно упрощает работу. Указанное значение можно сравнивать с данными полученными после замера. «Банка» не будет пригодной к использованию в дальнейшем, если ее сопротивление резко отклонилось от параметров на маркировке. Понадобится удалить этот элемент из цепи и заменить его на исправный. Такие детали не всегда могут оказаться под рукой.

Можно попытаться подыскать донорный аккумулятор для шуруповерта "Макита" какой-нибудь другой марки, разработанный по аналогичной технологии. Сегодня данный способ не будет вызывать проблем. Разного рода элементы питания постоянно заполняют пункты сбора отработанных комплектующих. Вполне возможно подыскать необходимый аккумулятор.

Есть смысл обращаться за помощью в специальные мастерские. Необходимый элемент обязательно найдется. Конечно, мастерам на этих фирмах финансово целесообразно ремонтировать источник питания самостоятельно, но они не откажут в помощи с поиском новой «банки». Многие таким способом чинят аккумулятор для шуруповерта "Интерскол".

Восстановление

Аккумуляторы Li-Ion не подлежат восстановлению потому, что в них нет «эффекта памяти». Рассмотрим батарею типа Ni-Cd. Для ее восстановления подходит метод уплотнения. Банки аккумулятора аккуратно сжимаются. При этом допускается небольшая деформация корпуса. Метод прошивки напряжением дает возможность избавиться от «эффекта памяти» для восстановления номинальной емкости аккумуляторной «банки».

Выравнивание потенциалов

Восстановление позволяет временно улучшить состояние батареи, а ремонт аккумуляторов шуруповерта своими руками с заменой комплектующих поспособствует их обновлению. После работы на всех элементах необходимо выровнять потенциалы. Для этого аккумулятор полностью заряжается и сутки стоит без дела. Показатель мультиметра должен составлять 1,2 В на каждой банке. Затем необходимо устранить «эффект памяти».

Аккумулятор разряжается и заряжается несколько раз. В качестве профилактических процедур для предотвращения появления нежелательной памяти это действие необходимо повторять раз в три месяца. Это позволит существенно продлить жизнь шуруповерту до тех пор, пока не возникнет желание приобрести новый.

Чем заменить тестер?

Омметра или тестера может не оказаться в имеющемся комплекте измерительных приборов. Обыкновенная светодиодная лампочка поможет определить неисправную «банку». К ней необходимо припаять два провода. К полюсам всех элементов аккумулятора присоединяются противоположные контакты. Нет необходимости при этом распаивать всю цепь.

Лампочка будет получать заряд от отдельного элемента. В электрической цепи обнаружится слабое звено, когда не будет свечения. Ремонт аккумуляторов шуруповерта своими руками после определения неисправного элемента ничего сложного из себя не представляет. Не спешите извлекать его, попытайтесь сжать «банку» со всех сторон, не нанося при этом повреждений корпусу.

Элемент может прослужить еще какое-то время, когда посредством сдавливания увеличится плотность оставшегося электролита. «Банку» придется выпаивать в том случае, если после сжатия не загорается светодиод. Если нет времени на то, чтобы подобрать и заменить комплектующие, устройство аккумулятора шуруповерта можно починить методом спайки контактов на месте извлеченной детали. Инструмент потеряет мощность, но работать будет.

Правильная эксплуатация прибора

Для того, чтобы аккумулятор 12В для шуруповерта продолжительно и стабильно функционировал, необходимо один раз в месяц зарядить его до максимума, а затем полностью разрядить во время использования. Нужно выработать его энергию. Может быть эффективным даже холостой ход. Не следует перегружать инструмент. Предпочтительными в режиме работы шуруповерта будут небольшие естественные перерывы, что характерно для нормального процесса эксплуатации. Аккумулятор разряжается по максимуму и снова ставится на зарядку.

Такая процедура должна повториться 2-3 раза. Аккумулятор отключается от зарядного устройства после финальной разрядки и не должен подключаться к шуруповерту во время хранения.

Продолжительность работы источника питания будет значительно продлена благодаря этой элементарной процедуре. Такие батареи сохраняются очень долго в разряженном состоянии, не теряя своих свойств. Естественно, не нужно рассчитывать на возможность вечного использования этих аккумуляторов потому, что количество циклов полной разрядки и зарядки у них ограничено.

Новые технологии

Аккумулятор для шуруповерта Интерскол разрабатывается также на основе элементов с другим химическим составом. Намного дольше описанных выше «бочек» могут прослужить гибридные батареи из металла и никеля. Однозначным преимуществом таких аккумуляторов является значительно большее количество циклов разрядки и зарядки.

Недостатки все-таки есть

Саморазряд и «эффект памяти» отсутствуют в таких высококачественных устройствах. Невозможность эксплуатации батареи в условиях низкого температурного режима, а также высокая стоимость представляют собой два существенных недостатка данного вида изделий. Ремонт аккумуляторов шуруповерта своими руками можно осуществлять по схеме, указанной в начале статьи. Потребуется полностью заменить всю начинку батареи в том случае, если она была повреждена в результате воздействия низких температур.

Во множестве случаев особенность сборки аккумуляторов препятствует его ремонту. Некоторые модели разбираются достаточно просто. Извлечение составляющих аккумулятора будет намного удобнее благодаря конструкции корпуса, элементы которого скреплены шурупами.

Такие модели собираются легко, поэтому их просто ремонтировать. Склеенные корпуса разобрать намного сложнее. Процедуру может облегчить предварительный нагрев деталей аккумулятора.

Заключение

Неисправная зарядка аккумулятора шуруповерта или сами элементы батареи чинятся очень легко. Процедура никому не покажется слишком заумной. Комплектующие батареи могут изыматься.

Замену нерабочих элементов питания аккумуляторного блока на новые можно произвести после вскрытия корпуса. Зарядное устройство тоже нужно проверять. Методика замены комплектующих аккумулятора целесообразна только при наличии запасных, потому что их приобретение довольно часто сопоставимо по стоимости с новой батареей.

www.syl.ru

Ремонт аккумулятора шуруповерта своими руками: замена банок, проверка мультиметром

Шуруповерты, дрели и перфораторы

Приходит время, когда надежный домашний помощник – шуруповерт – перестает работать. Вышли из строя аккумуляторы, и обычная подзарядка уже не помогает. Не спешите покупать новые батареи, возможен другой выход из ситуации.

1
Аккумуляторный шуруповерт – какие источники питания используются?

Стоимость батарей составляет около 70 % от цены нового инструмента, поэтому логично попытаться сделать ремонт аккумулятора шуруповерта. Прежде, чем приступить к операции, следует ознакомиться с особенностями источников напряжения, узнать, какой тип батарей применяется на вашем инструменте. Их строение абсолютно одинаковое и никак не зависит от страны производства и марки. Внутри пластиковой коробки находятся последовательно соединенные элементы стандартного размера. На каждом элементе присутствует указание типа и емкости в ампер-часах (A/h).

Элемент питания шуруповерта

Аккумуляторы комплектуются элементами следующих видов:

литий-ионные (Li-Ion) – с напряжением элемента 3,6 В;
никель-кадмиевые (Ni-Cd) – 1,25 В на каждом элементе;
никель-металлгидридные (Ni-Mh) – 1,2 В.

Оценка литий-ионных источников питания по параметрам качества и срока службы ставит их вне конкуренции. Они практически не поддаются саморазряду, высокой емкости, их возможно многократно, в несколько раз больше, чем батареи других типов, заряжать. Вольтаж элемента – в три раза больший, чем у других видов, что позволяет комплектовать аккумуляторы меньшим количеством банок, уменьшая вес и габариты. У них отсутствует эффект памяти, что позволяет считать их идеальным устройством подобного рода.

Но идеала в природе не существует, и литий-ионные источники питания тоже имеют некоторые недостатки. Их невозможно использовать при минусовых температурах, о чем честно заявляют производители. Но практическое использование выявило еще один недостаток: когда заканчивается эксплуатационный ресурс такого аккумулятора (три года), литий разлагается, никакие способы сделать обратную реакцию не приносят результата. Цена таких батарей – в три раза выше, чем у других источников питания для шуруповерта.

Никель-кадмиевые аккумуляторы наиболее распространены по причине низкой стоимости. Они не боятся отрицательных температур, как литий-ионные источники напряжения. Если шуруповерт используется редко, такие элементы идеальны, ведь они могут долго храниться разряженными, сохраняя характеристики. Минусов у таких батарей достаточно много: они небольшой емкости, токсичны, поэтому их производство сосредоточено в слаборазвитых странах. Склонность к саморазряду, малая продолжительность жизни при интенсивной эксплуатации – также относятся к недостаткам этих батарей.

Никель-кадмиевые АКБ при окончании срока годности пересыхают. Знающие об этой особенности перезаливают их, но эту операцию выполнить непросто, поэтому немногие решаются на такое действие, предпочитая заменить отдельные банки аккумулятора. Если причиной выхода из строя является эффект памяти, который считается большим минусом никель-кадмиевых батарей, возможно восстановить их работоспособность перепрошивкой.

Никель-металлгидридные аккумуляторы экологически чистые, высококачественные, производятся ведущими мировыми фирмами. По сравнению с Ni-Cd обладают явными преимуществами:

медленный саморазряд;
эффект памяти небольшой;
устойчивы к многочисленным циклам разряда-зарядки;
сравнительно большой емкости.

Но при длительном хранении без работы теряется часть характеристик, не любят низких температур, к тому же, достаточно много стоят. И главный недостаток – не поддаются ремонту.

2
Определяем неисправность – подлежит ли ремонту?

Если у вас на шуруповерте установлены в батарее элементы, которые, в принципе, можно отремонтировать (кроме никель-металлгидридных), приступаем к разборке корпуса. Он имеет две части, соединенные винтами или клеем. В первом случае никаких трудностей не предвидится – откручиваем шурупы и разъединяем части. Если же соединение клеевое, между частями на стыке вставляем нож, затем вкручиваем в это место саморез. Аккуратно, чтобы не повредить элементы, проходим ножом по стыку, разъединяя части корпуса.

Проверку элементов проводим на полностью заряженном аккумуляторе.

Разобрав корпус, увидим последовательно соединенные банки, а это значит, что неисправность даже одной банки может повлечь плохую работу аккумулятора. Основное задание при ремонте – найти слабое место в цепи. Извлекаем из корпуса ячейки и раскладываем на столе, чтобы был удобный доступ ко всем контактам. Мультиметром проводим измерение напряжения каждого элемента, записываем показатели на бумаге или прямо на корпусе. Показатель напряжения на никель-кадмиевом элементе питания должен быть 1,2–1,4 В, на литиево-ионном – 3,6–3,8 В.

Виды неисправностей и способы их устранения

Замерив величину напряжения, собираем банки в корпус, включаем шуруповерт и работаем, пока он не утратит мощность. Вновь разбираем и повторно снимаем показатели напряжения, опять фиксируем. Ячейки с самым низким напряжением после полной зарядки опять покажут значительное его падение. Разница в показателях 0,5–0,7 В считается существенной. Такие элементы скоро придут в полную негодность, они являются кандидатами на реанимацию или полную ампутацию.

Если у вас 12-вольтовый инструмент, для поиска неисправности можно воспользоваться более простым методом, исключив двойную разборку-сборку. Сначала также измеряем величину напряжения каждого полностью заряженного элемента, фиксируем показатели. К выложенным на столе банкам подсоединяем нагрузку – лампочку на 12 В, которая разрядит батарею. Далее опять интересуемся напряжением. Там, где отмечается самое сильное падение – слабый участок.

3
Меняем элементы – самый надежный способ

Понадобятся либо банки из старого аккумулятора, в котором остались исправные элементы, либо придется купить новые, стоят они недорого. При покупке обращаем внимание на размеры и емкость – они должны совпадать с имеющимися элементами. Негодные банки выбрасываем, на их место впаиваем новые. Соединять желательно, используя родные пластины или медные, подходящие по размерам. Соблюдение сечения важно – при зарядке через контакты проходит большой ток. Если площадь недостаточна, они греются, срабатывает защита.

Замена питательных элементов аккумулятора

Обращаем особенное внимание на последовательность соединения – минус одной банки соединяется с плюсом другой.

На собранной батарее выравниваем потенциалы, так как они разные. Ставим на зарядку на целую ночь, сутки аккумулятор пусть отдохнет, затем измеряем величину напряжения. В идеале на всех элементах должен быть одинаковый показатель. Переходим к разряду аккумулятора до его полного истощения. Процедуру повторяем еще дважды. Следует сказать, что такая тренировка необходима не только при ремонте, ее следует проводить каждые три месяца, чтобы продлить срок службы аккумулятора.

4
Восстановление емкости – перепрошивка батарей

Способ, приемлемый для никель-кадмиевых аккумуляторов, когда элементы не пересохли. Убедиться в этом можно, используя нижеизложенный способ, если он не поможет, значит, электролит выкипел. Суть способа – в зарядке с использованием большого тока и напряжения. Понадобится зарядное устройство с возможностью регулирования, подойдет зарядка для автомобильных аккумуляторов. Заряжать будем каждый элемент в отдельности, для чего батарею вынимаем из корпуса и отсоединяем банки одну от другой.

Прошивка батареи аккумулятора

Настраиваем зарядку на напряжение в три раза больше номинального – 3,6 В. Подключаем к зарядному устройству и включаем на 3–5 секунд. Если проверка напряжения мультиметром показала 1,4 В или немного ниже – все в порядке. Собираем батарею и пользуемся. Способ избавляет аккумуляторы от эффекта памяти. Для полностью убитых банок он не подходит.

5
Реанимация аккумуляторов – проверено на практике

Как уже отмечалось, основная причина выхода из строя никель-кадмиевых аккумуляторов – пересыхание банок. Процедура их доливки не очень приятная, но не настолько сложная, чтобы ее не выполнить. Делаем все, как всегда – разбираем корпус, вынимаем элементы. Бумагу, которой обмотаны банки, снимаем. С одних она снимается легко, целой, на некоторых ее приходится разрезать. Осматриваем корпус ячеек – одни безо всяких следов коррозии, другие могут быть серьезно повреждены, но главное, чтобы оболочка была целой.

Тонким сверлом вверху элемента, где имеется углубление по кругу, делаем отверстие. Понадобится дистиллированная вода. Набираем ее в шприц, иглу заводим в отверстие и очень медленно закачиваем воду. Неизвестно, сколько ее войдет, визуально это определить невозможно. Если с самого начала ввода воды из банки потечет жидкость, выкидывайте ее, реанимации не подлежит, необходима замена на новый элемент. Там происходит какая-то реакция, что говорит о непригодности этого элемента для ремонта. Но такое случается крайне редко. Дальнейшие процедуры обычные – сборка, несколько циклов зарядка-разряд.

Литий-ионные аккумуляторы также можно восстановить, но эта операция вредна для здоровья, ввиду токсичности содержимого. Причиной их выхода из строя чаще всего становится нарушение контакта между внутренней начинкой и выходом на корпус. Чтобы проверить пригодность к ремонту, в отверстие вверху элемента вставляем шило, чтобы оно касалось внутренней части. Подсоединяем мультиметр и смотрим на показания. Если ток есть, причина – в обрыве контакта, можно продолжать ремонт.

Кусачками отрезаем часть металла на крышке, выступающей сверху элемента. Отгибаем ее кверху, а напротив металл корпуса вдавливаем, чтобы он касался внутренней части элемента. Теперь приходит черед самой ответственной части операции – пайка. Используем припой, который имеет внутри флюс, с ним паять быстрее и удобнее, особенно в такой ситуации. Паяем быстро, чтобы не перегреть элемент. Если вы не умеете этого делать, не беритесь – в этой ситуации не научитесь, а испортите все. Дальше щель в корпусе заделываем герметиком – и на зарядку.

Выполнить ремонт своими руками реально, если использовать один из приведенных способов!

obustroen.ru

Ремонт аккумулятора шуруповерта своими руками (видео)

27 ноября 2015

Ремонт аккумулятора шуруповерта своими руками выполнить несложно, однако понадобится правильно определить поломку.

Поломка аккумулятора шуруповерта происходит из-за частой зарядки и работы в неприемлемых условиях.

Сегодня данный инструмент имеется практически у каждого мужчины. Данное приспособление предназначается для различных работ по ремонту и монтажу. С его помощью можно закрутить или выкрутить самонарезающие винты и болты. Известно, что аккумуляторные батареи у шуруповертов не являются долговечными. Частые зарядки и работа в неприемлемых условиях могут спровоцировать поломку аккумуляторов. Многие в таком случае идут в магазин и покупают новую батарею. Однако следует знать, что аккумулятор занимает первое место в стоимости шуруповерта. Все действия по ремонту аккумулятора шуруповерта своими руками сможет выполнить практически каждый желающий.

Заметим, что не всегда получится быстро отыскать аккумулятор, который подходит для определенной модели. На сегодняшний день существует огромное количество различных типов аккумуляторных батарей для подобного приспособления. Проще всего произвести ремонт этой детали самостоятельно.

Рисунок 1. Сумма всех элементов питания будет давать итоговое напряжение на контактах аккумулятора.

Элементы, которые будут нужны для выполнения ремонта аккумуляторов для шуруповерта:

мультиметр;
паяльник;
флюс;
олово;
медные провода.

Стоит знать, что, независимо от марки инструмента и страны изготовителя, аккумуляторные батарейки имеют одинаковое строение. Собранный блок аккумулятора изображен на рис. 1. Из курса физики известно, что элементы, которые соединены последовательно, складывают свои потенциалы. Сумма всех элементов питания будет давать итоговое напряжение на контактах аккумулятора.

Банки в большинстве случаев имеют стандартные размеры и напряжение, отличаются они исключительно емкостью. Данный показатель измеряется в А/ч и указывается на самой детали. Визуально это можно увидеть на рис. 2.

Для компоновки аккумуляторных батареек шуруповертов используются такие виды элементов:

никель-кадмиевые, номинальное напряжение которых составляет 1,2 В;
никель-металл-гидридные, напряжение которых 1,2 В;
литий-ионные с напряжением 3,6 В.

В большинстве случаев устанавливаются никель-кадмиевые элементы, так как они имеют невысокую стоимость. Недостатком их является то, что они имеют небольшой срок службы. Больший период способны прослужить литиевые батарейки. Их недостатком является то, что через время литий разлагается, в связи с чем они могут преждевременно прийти в негодность.

Как диагностировать неисправности?

Рисунок 2. Устройство банки аккумулятора для шуруповерта.

Перед тем как приступить к ремонтным работам, понадобится выполнить качественную диагностику инструмента. Не во всех случаях можно сразу определить поломку. Большинство современных моделей аккумуляторов состоят из деталей, которые последовательно соединены. У них есть конкретный номинал напряжения.

Первым делом понадобится разобрать данную деталь. Однако перед тем как его разбирать, аккумулятор нужно полностью зарядить. Далее каждый элемент следует замерить при помощи мультиметра. На данном приспособлении надо выставить номинальное напряжение батарейки, после чего выполнить замеры. Сделать это очень просто. Каждый элемент должен иметь примерно одинаковые показатели.

Затем батарейку нужно собрать и поработать с ее помощью до тех пор, пока она полностью не потеряет мощность. После этого еще раз устройство следует разобрать и выполнить замеры напряжения на каждой из банок. Если на какой-то из них будет значение в 2 раза ниже номинального, то данная банка непригодна для использования. Таких элементов может быть несколько, поэтому все детали следует заменить. Не рекомендуется откладывать данную процедуру.

Какие нюансы следует учитывать?

Устройство шуруповерта.

Если шуруповерт функционирует от напряжения 12 В, то можно выполнить диагностику другим методом. Понадобится разобрать батарею на составные элементы, при этом они должны остаться скрепленными между собой. Цепочка последовательная, поэтому будет возможность подсоединить лампочку к концам АКБ. Напряжение должно составить 12 В. Допускается использование автомобильных лампочек. После этого надо будет выполнить замер падений напряжений на каждой детали. Та, на которой данный показатель окажется максимальным, является неисправной.

Стоит заметить, что могут быть и другие неисправности. Например, может пропадать контакт в местах скрепления деталей. Причиной является плохая пропайка. В таком случае понадобится прикрепить на место провод, который отсоединился. Неисправным может быть и термистор. Данную деталь можно проверить при помощи того же мультиметра.

Как отремонтировать аккумуляторы?

Многие желают знать, можно ли выполнить ремонт аккумуляторных батарей для шуруповертов?

Если вышел из строя литиевый аккумулятор, то следует учесть, что он не имеет эффекта памяти. Поэтому их очень сложно отремонтировать. Часто проблема состоит в том, что в батарейках разложился литий. Это устранить не получится. Однако проблема может заключаться и в схеме управления.

Особенности зарядки аккумуляторов шуруповертов.

Для того чтобы выполнить проверку, можно применить аналогичную схему, которая снята с такого же приспособления. Если устройство будет функционировать нормально, то проблема состоит в неисправности одного или нескольких элементов питания. Если номинал детали равен 3,6 В, то надо будет подать на нее 4 В при токе 200 мА. Если батарея зарядится до номинального показателя, то она пригодна для использования. Если она не сможет полностью зарядиться, то надо будет ее удалить из цепочки. Восстановить элемент в таком случае не получится, поэтому нужно выполнить замену.

Если в шуруповерте установлены никель-кадмиевые батарейки, то устройство можно будет отремонтировать. Стоит заметить, что подобные батареи чаще всего устанавливают на бытовые приспособления. Неисправная деталь подвергается эффекту сжатия. Если в ней есть электролит, то это поможет решить проблему. Если нет, то следует использовать другой способ. Понадобится пробить аккумулятор мощным зарядом. Для этого следует подать на элемент напряжение, которое сильно превышает номинальное. Затем надо будет увеличить ток.

Если данные способы не помогли, то понадобится замена аккумуляторной батареи. Проблема заключается в выкипании электролита. Если это произойдет, то надо будет заменить отдельные элементы инструмента.

Как выполнить ремонт и замену аккумуляторных батареек?

Вначале следует купить несколько банок или разобрать еще один аккумулятор, в котором есть исправные банки. Аккумуляторы сегодня продаются во многих специализированных магазинах, поэтому можно попытаться найти нужную модель.

Паяльник необходим для ремонта аккумулятора шуруповерта.

Для работы надо будет подготовить паяльник. В данном случае подойдет бытовое приспособление небольшой мощности. Для того чтобы выполнить пайку, следует подготовить флюс и олово.

Процесс замены достаточно прост. Понадобится исключить неисправную деталь, а на ее место прикрепить новую. Если есть хотя бы минимальный опыт в данном деле, то работы по замене займут не более 2-3 минут.

В процессе пайки надо работать максимально быстро, иначе все детали, которые планируется заменить, перегреются, что часто приводит к выходу их из строя. В процессе скрепления элементов важно использовать родные пластинки или выполнять пайку при помощи проводов из меди. Пайка должна производиться качественно, иначе может быть плохой контакт. Этого допускать не рекомендуется, так как места скрепления будут перегреваться. Это может негативно повлиять на функционирование аккумуляторной батарейки шуруповерта.

В процессе скрепления деталей важно не перепутать плюс с минусом.

Все компоненты батарейки нужно соединять последовательно: плюс предыдущей банки следует соединять с минусом последующей.

Это следует обязательно учитывать.

Когда все детали будут установлены, понадобится выровнять потенциалы каждого аккумулятора. Для этого нужно выполнить цикл заряда/разряда аккумуляторной батарейки. Во время этого будет происходить выравнивание потенциалов на всех деталях, а это и является обязательным условием для правильного функционирования устройства подобного типа.

Говоря о том, как восстановить аккумулятор шуруповерта, следует знать, что батарейки не всех типов подлежат замене. Все будет зависеть от того, какая аккумуляторная батарея установлена в имеющемся шуруповерте.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Восстановление аккумулятора шуруповерта. Как восстановить работоспособность аккумулятора шуруповерта

Практичный хозяин, как никто другой, понимает, насколько удобен и эффективен в использовании автономно работающий ручной электроинструмент. Профессиональный строитель, который занимается преимущественно отделочными работами, без шуроповерта и вовсе не может обойтись. Тем не менее батарея, причем любого типа, через определенное время начинает терять свой энергетический потенциал. Приобретение новой АКБ — удовольствие не из дешевых. Но кто сказал, что восстановление аккумулятора шуруповерта невозможно в принципе? Что мешает обладателю брендовой модификации сэкономить на дорогостоящих элементах питания? Наверное, вы не удивитесь универсальности ответа. Незнание. Развивая тему, отметим: это возможно! Материал статьи поможет вам разрешить проблему «глобального старения» АКБ. Стоит лишь прочесть о том, как и что нужно сделать.

«Банки», в которых хранятся не деньги

Говоря про восстановление аккумулятора шуруповерта, нельзя не упомянуть о том, что АКБ, которыми оснащается оговариваемый строительный инструмент, могут иметь различные технические характеристики. Часто такого рода «энергетическая индивидуальность» источника питания играет немаловажную роль в момент эксплуатации. Например, при низкотемпературных условиях работы предпочтение следует отдавать никель–кадмиевым аккумуляторам. Тогда как никель-металл-гидридный тип батарей более долговечен в использовании и может иметь сравнительно большую емкость. Между тем, широко стали применяться и литий-ионные АКБ. Источник питания данного типа и вовсе не нуждается в обслуживании, лишен «эффекта памяти», а главное — при высокой емкости «энергетические банки» батареи имеют более компактные размеры, нежели у «конкурентов».

Восстановление аккумулятора шуруповерта через заморозку

Вероятнее всего, ваш электроинструмент оснащен никель-кадмиевым элементом питания. Потому как данный тип батарей (в контексте представленной статьи) является наиболее распространенным. Исключительно поэтому наш материал и посвящен именно данному типу АКБ. Впрочем, приведенные ниже рекомендации действенны и в отношении использования металлогидридных источников энергии. Итак, порядок действий:

Запакованный в полиэтиленовый пакет аккумулятор (полностью разряженный!) поместите в морозилку.
Через 10-12 часов изымите АКБ из холодильного устройства.
На несколько часов поставьте батарею на зарядку.
После чего необходимо «высадить» аккумулятор. Пусть он работает до того момента, пока в емкостях не иссякнет энергия.
Повторите описанную процедуру 2-3 раза.

Но что делать, если подобное восстановление аккумулятора шуруповерта не увенчалось успехом в полной мере? В таком случае следует прибегнуть к комплексному решению проблемы, о котором вы узнаете из нижерасположенных разделов.

Разборка корпусной части автономного блока питания

После того как вы убедились, что несколько проведенных циклов глубокого заряда/разряда батареи не дали положительного результата, и ваша батарея все так же быстро разряжается в процессе работы, следуйте поэтапному сценарию действий. В качестве примера возьмем аккумулятор для шуруповерта «Макита».

Прежде чем приступить к непосредственному процессу разборки, зарядите устройство.
Чтобы получить доступ к емкостным элементам АКБ, необходимо выкрутить несколько фиксирующих винтов.
В некоторых случаях требуется аккуратно взломать корпус в местах соединения конструкционных деталей.

Внимание: при реализации последнего варианта демонтажа не применяйте излишнюю физическую силу, так как можно деформировать корпусной пластик АКБ. Помните: после «реставрационных» работ контейнер должен надежно садиться на место.

Поиск «слабого звена»: определение вышедшей из строя «банки»

Итак, аккумулятор для шуруповерта «Макита» — это несколько последовательно соединенных элементов питания. Впрочем, стандартная схема (когда плюсовой контакт одной из емкостей подсоединен к минусу следующей «банки») применяется практически во всех подобных устройствах. Конечно, имеется в виду автономно работающий электроинструмент. Итак, алгоритм действий:

С помощью мультиметра произведите методичный замер всех элементов «энергетической обвязки».
Чтобы не запутаться – не ухмыляйтесь, ибо никель-кадмиевые аккумуляторы для шуруповертов (18 вольт) обычно состоят из 15-ти последовательно соединенных емкостей, – на каждой «банке» посредством обычного карандаша делайте пометки «актуального» напряжения.

Внимание: при замере следует использовать нехитрое приспособление, которое состоит из двух проводов и нагрузочного сопротивления в 0,5 Ом. В результате вы получите максимально правдоподобные данные о состоянии задействованных элементов питания.

Подключив «нагрузку» к измерительному прибору, проверьте выдаваемые емкостями значения.
Элемент с самым низким показателем требуется заменить заведомо работоспособным компонентом энергетической системы питания.
Стоит отметить, что отклонение в 0,5-0,7 В от нормы принято считать критическим.

Вынужденное отступление: энергетические особенности АКБ

Как вы уже поняли, устройство аккумулятора шуруповерта ничем архисложным не отличается. Тем не менее последовательная схема соединенных элементов питания может иметь дополнительный компонент в виде установленного термистора (датчик тепла), принцип действия которого заключается в размыкании цепи зарядки в момент, когда температурные показатели достигают критического уровня — перегрева. Вместе с тем при ремонте АКБ следует учитывать выходной номинал используемой в электроинструменте батареи, а также придерживаться идентичности типовой компоновки.

Другими словами, достаточно мощные аккумуляторы для шуруповертов (18 вольт – весьма распространенный стандарт) обычно собраны из пятнадцати никель-кадмиевых элементов. Каждая отдельная емкость обладает энергетическим потенциалом в 1,2 В. В случае, когда устройство снабжается литий-ионным типом АКБ, то 18-вольтовый аккумулятор состоит из пяти элементов номиналом 3,6 В. В результате Li-ion-батареи являются более компактными и легкими, нежели АКБ предшествующих технологий.

Процесс замены неработоспособного элемента питания

С помощью острого ножа (идеальный вариант — скальпель) «срежьте» контактные пластины «+» и «-» с неисправно работающей емкости.
Используя бытовой паяльник и легкоплавкий припой, добавьте новый емкостной элемент в общую «энергетическую обвязку» батареи.
Соблюдайте полярность при монтаже новой емкости.

Важно: не допускайте перегрева корпуса при пайке. Используйте специальную кислоту и катализирующие флюсы.

Сборка и первичная зарядка аккумулятора шуруповерта

После того как вы произвели замену дефектных элементов, тщательно проверьте места пайки.
Устанавливая аккумуляторную «связку» в защитный контейнер, не забудьте про изоляционные подложки, которые предохраняют элементы от момента замыкания.
Аккуратно проклейте или скрутите фиксирующими винтами соединительные места корпуса.

Совершенно не важно, какой именно аккумулятор для шуруповерта («Интерскол», Makita или Bosh) вы восстанавливали. Главное — насколько качественно вы собрали энергетическое устройство. Так как любая несущественная ошибка при монтаже, будь то корпусной зазор, «зажеванный» провод или неправильное позиционирование контактных пластин, может свести на нет все ваши старания. Только после того, как вы визуально убедились, что все корректно собрано, нужно полностью разрядить «новую» АКБ. Аккумулятор для шуруповерта (12В) очень быстро сядет, если вы его «нагрузите» по полной программе. Следующее, что вам предстоит сделать, — это произвести 2-3 цикла глубокого заряда/разряда. Стоит отметить, что такого рода профилактика должна выполняться не реже, чем один раз в три месяца.

Полезные рекомендации

В качестве бонуса примите несколько ценных советов на вооружение, возможно, они вам помогут в решении энергетических проблем:

Не утруждайте себя, если ваша батарея относится к литий-ионному типу. Вряд ли вам удастся ее восстановить.
Традиционный никель-кадмиевый аккумулятор всегда можно «толкнуть» с помощью кратковременной подачи более высокого напряжения. Однако, прежде чем прибегнуть к столь радикальным мерам, необходимо более детально изучить данный электрический вопрос «реинкарнации».
Возможно, вы не знаете, но традиционного типа АКБ, коей является никель-кадмиевая батарея, нельзя подключать к зарядке, если ее ёмкости имеют достаточный энергетический потенциал. Иначе разрушительных последствий «эффекта памяти» батареи просто не избежать.

Вместо послесловия

Российский аккумулятор для шуруповерта «Интерскол» по качеству не уступает брендовым аналогам. Однако стоимость отечественного АКБ, без преувеличения, щадящая. Для тех, кто не уверен в своих способностях, кому «легче» приобрести новую батарею, нежели восстановить старую, — это вариант. Тем не менее в случае, когда конструкционная часть энергетического контейнера имеет эксклюзивные формы (пазы, фиксаторы и специфические изгибы), все же придется посвятить несколько минут своего драгоценного времени техническому творчеству. Поскольку может понадобиться перепаковать АКБ в «родной» корпус. Ну, а как зарядить аккумулятор шуруповерта и что нужно предпринять, когда АКБ не заряжается по причине долгого простоя в разряженном состоянии, вы уже знаете. Эффективных вам методов восстановления и не забывайте о безопасности – своей и окружающих!

fb.ru

Ремонт аккумуляторов шуруповерта своими руками :: SYL.ru

Удобный и компактный строительный электроинструмент, при условии его умелого использования, может существенно упростить выполнение той или иной работы. Поэтому сегодня трудно представить себе, как можно обойтись без аккумуляторного шуруповерта при проведении ремонта в квартире или на дачном участке. Однако в силу многих причин энергетический потенциал АКБ со временем снижается, и в какой-то момент дальнейшая эксплуатация электромеханического устройства становится просто невозможной. Ремонт аккумуляторов шуруповерта становится банальной неизбежностью. Тем не менее это выход, причем он не требует больших финансовых затрат. Впрочем, давайте перейдем к основной части статьи и рассмотрим все моменты восстановления работоспособности энергетического модуля упомянутого электроинструмента.

Подготовка рабочего места и необходимый инструмент

Прежде всего следует понимать, что ремонт аккумуляторов шуруповерта — это ответственный процесс, выполнение которого требует от исполнителя предельного внимания, осторожности в действиях и соблюдения общего алгоритма восстановления (о последнем несколько позже). Порядок на рабочем месте приветствуется и является залогом того, что ничто никуда не скатится, не ударится и не перегорит.

Из инструментов вам понадобится:

Острый нож.
Заточенный карандаш (простой).
Скотч и изолента.
Два типа отверток: крестообразная и обычная плоская.
Кусачки (плоскогубцы вряд ли окажутся полезными).
Паяльник 40-100 Вт.
Спирт, активный флюс и легкоплавкий припой.
Мультиметр или одноименный тестер.

Важный момент!

Перед тем как приступить к реализации проекта «ремонт аккумуляторов шуруповерта», зарядите литий-ионную батарею, так сказать, до отказа. Поскольку в дальнейшем (ну, забыл, с кем не бывает?) произвести энергетическое наполнение емкостных банок будет весьма проблематично. В случае если в вашем «шурупогайковерте» установлены батареи типа Ni-Cd или Ni-Mh, то прежде, чем подвергнуть АКБ заряду, их следует полностью высадить. Пройдитесь по комнате и пожужжите, раскрутите что-нибудь или, наоборот, вкрутите — чувствуйте себя креативненько (это для поднятия настроения). Не забудьте про зарядку иссякших емкостей.

В зависимости от модификации вашего электромеханического устройства, защитный кожух, под которым находятся аккумуляторные элементы, может быть как разборным, так и клееным. Чтобы вытащить батареи из корпуса первого типа, вам необходимо выкрутить фиксирующие винты (обычно их четыре штуки) и аккуратно изъять электрический модуль из недр пластика. С клееным придется, что называется, повозиться, а в некоторых случаях даже помучаться. Тем не менее старайтесь не применять излишней силы, так как велика вероятность повредить целостность защелкивающих механизмов. Наберитесь терпения и выберите тактику «слабого места» — поддевайте ножом, помогайте руками, одним словом, думайте творчески, но не забывайте о технике безопасности.

Диагностика элементов питания, или Поиск слабого звена

Знаете ли вы, что ремонт аккумуляторов для шуруповертов в СПб обходится клиенту в копеечку? Если вы живете не в городе на Неве (или все-таки в Питере, но хотите сэкономить), читайте дальше очень внимательно. Кстати, если говорить серьезно, то в уважаемом всеми Санкт-Петербурге действительно ну очень-очень дорогой ремонт… даже утюга. Так-то!

Итак, емкостная сборка АКБ состоит из последовательно соединенных питающих элементов. В зависимости от мощности вашего агрегата и типа установленных на нем аккумуляторных батарей, количество питающих компонентов может быть разным, но не в этом суть… Главное — это точно определить «виновника» утечки, чем мы с вами и займемся прямо сейчас.

Некоторое отступление в виде номинальной справки

В том случае, когда прочесть маркировку на элементах питания не представляется возможным, а ремонт аккумуляторов шуруповерта без таких данных просто неосуществим по определению, следует обратить внимание на такие факты:

Никель-кадмиевые батареи обозначаются как Ni-Cd, а их номинальное напряжение выражается значением 1,2 Вольта.
Никель-металл-гидридные элементы питания маркируются символами Ni-Mh, однако вольтаж тот же, что и у выше обозначенного типа АКБ, то есть 1,2 V.
Литий-ионная батарея соответствует аббревиатуре Li-Ion, ее номинальное напряжение составляет 3,6 Вольта.

Подбирая элементы питания на замену вышедшим из строя, помните, что размеры (форм-фактор) компонента должны максимально соответствовать оригиналу.

Продолжение: как найти неисправный элемент питания?

Совсем неважно, производите вы ремонт аккумулятора шуруповерта Bosch или емкостного модуля агрегата от другого бренда, ведь алгоритм выявления энергетической утечки остается неизменным.

Последовательно измеряете номинальное напряжение каждой «банки» в цепочке.
Отклонение ниже нормы в меньшую сторону — это признак неисправности, а значит, такой компонент необходимо заменить, но сначала просто отмечаем его карандашом.
После первичного тестирования произведите обратную сборку АКБ-модуля.
Включите шуроповерт, и пусть он работает до заметной потери мощности.
Снова разберите и опять сделайте замеры емкостного напряжения.
Явно «просевшие» в показаниях элементы необходимо удалить.

Замена и процесс пайки питающих компонентов

Как вы уже поняли, ремонт аккумулятора шуруповерта своими руками — это в действительности реально выполнимый процесс. Вместе с тем приобретенный вами опыт позволит намного увереннее чувствовать себя в случае обнаружения подобной же проблемы на любом другом устройстве, которое оснащено АКБ.

Итак, заменяем «подуставшие» элементы питания:

Аккуратно удалите вышедшие из строя емкости из общей аккумуляторной обвязки.
Старайтесь как можно меньше задерживать жало паяльника на контактных площадках.
Припаяйте новый элемент питания на место старого.
Соблюдайте полярность!
Когда ремонт аккумулятора шуруповерта «Макита» (в этих моделях очень часто встречаются «литые» корпуса) достиг стадии своего завершения, произведите обратный процесс сборки энергетического модуля. Аккуратно склейте места разъединения. В случае, когда корпус разборной — скрутите винтами.
Теперь необходимо произвести выравнивание потенциалов банок — полностью зарядите батарею, а затем «высадите», так сказать, в полный ноль питающие емкости.
Поставьте АКБ на длительную зарядку (не менее 8-10 часов). Через сутки необходимо снова высвободить банки от энергии.
В завершение повторите глубокий цикл заряд/разряд не менее двух раз.

В заключение

Ремонт литиевых аккумуляторов шуруповерта по сути ничем не отличается от общего процесса замены поврежденных емкостей АКБ другого типа. Однако весьма трудоемкий процесс извлечения питающих элементов из «объятий» платы управляющего контроллера потребует от исполнителя колоссальных ресурсов терпения. Ну и напоследок напомним о некоторых фундаментальных правилах эксплуатации шуруповерта.

Процесс энергетического обслуживания Li-Ion-батарей кардинально отличается от того, что требуется элементам питания Ni-Cd и Ni-Mh. Первый не обладает эффектом памяти и может быть дозаряжен в любой момент, когда в этом есть необходимость. Однако один раз в месяц нужно калибровать литий-ионную батарею, чтобы корректировать работу управляющего контроллера питания. Последняя пара — это обязательное соблюдение периодически проводимого цикла глубокого заряда/разряда (не менее одного раза в три месяца). Никель-кадмиевые и никель-металл-гидридные аккумуляторы нельзя подвергать электрической подпитке, пока емкости полностью не исчерпают свой энергетический запас. Соблюдайте эксплуатационные правила, и ваш аккумулятор будет служить долго и исправно. Всего вам доброго и помните, что ремонт в СПб — дорогое удовольствие!

www.syl.ru
