Как сделать электромотор для лодки своими руками?

У многих людей любимым видом отдыха является купание в воде, плавание на лодке или катамаране.

Для прогулок на дальние расстояния больше всего подходят моторные лодки. Рыбаки предпочитают ловить рыбу на простых, вёсельных суднах.

Такие посудины бесшумно скользят по воде, но они требуют умелого управления, да и скорость их движения не высока. Умельцы решили совместить их достоинства. Они заменили мощный двигатель на мотор, работающий от аккумуляторной батареи.

Какой мощности нужно выбрать мотор для лодки?

В качестве электромотора используем генератор мощностью 2 л. с. Её вполне достаточно для работы лодки с небольшой скоростью 10 км/ч. Мотор получает заряд энергии от двух аккумуляторных батарей.

Модель НКН-45 имеет достаточную емкость, её хватит почти на 4 часа непрерывной работы в усиленном режиме. Этого времени вполне достаточно, что бы найти место для рыбной ловли, наловить рыбы и вернуться домой.

Электромотор работает тихо, не мешает соседним рыбакам своим шумом, не выделяет вредные испарения в атмосферу.

Простота такого механизма объясняется не сложными механическими и электрическими составляющими.

Так как мощность электромотора невелика, то ток поступает к нему с аккумулятора напрямую. При такой низкой мощности не потребуется установка дополнительных регулировочных устройств.

Как самому собрать такой двигатель

Сделать его самостоятельно не составит большого труда. Для этого потребуются такие материалы:

Стальные трубы ;
металлический лист толщиной 8 мм;
стальной пруток диаметром 20 мм;
электродвигатель;
пилон гребного винта.

Схема сборки электродвигателя

На верхней части фланца пробиваем посадочную канавку, она будет нужна для монтажа электромотора. Проделываем 4 отверстия с резьбой.

Они потребуются для закрепления двигателя. Далее пробиваем прямоугольное отверстие с размером сторон 50 на 100 мм. В него помещается рукоятка для управления двигателем в режиме перекоса.

С обратной стороны к фланцу приваривается кронштейн. Он используется для установки рычага управления мотором. В качестве рукояти используют трубу из алюминия, длина которой 26 сантиметров, а диаметр 22 мм.

Электромотор для лодки из триммера

Оригинальный вариант мотора для лодки: использование триммера для покоса травы. Это устройство имеет длинную штангу с вращающимся валом, довольно мощный двигатель.

Чтобы использовать его в качестве мотора, нужно провести небольшую трансформацию: сменить устройство для лески широкими лопастями.

Устройство надёжно защищено от попадания воды на электропроводку. Особо хорошо работает в воде триммер, работающий на бензине. Этот вариант подходит для пенсионеров, людей с небольшим достатком.

Электромотор для лодки на базе устройства: шуруповёрт

Скорость вращения его немного ниже, чем у двигателя из бензотриммера, зато такой мотор стоит намного дешевле, имеет ряд достоинств и преимуществ:

к нему можно подключить 12 Вт аккумулятор;
запаса мощности хватает на 6-8 часов непрерывной работы;
низкая стоимость движения.

Скажем несколько слов об эксплуатации устройства. Хоть оно и имеет небольшую мощность, но вполне подходит для поездок на короткие расстояния.

Смотрите также:

Электромоторы, собранные своими руками и работающие на аккумуляторе, просты в обслуживании и монтаже, практически не издают шума при работе. Следует периодически заряжать аккумуляторную батарею. Такое устройство экономично, не наносит вред природе.

Также смотрите видео с описание самодельного мотора для лодки из бензокосы.

euroelectrica.ru

Электромотор для лодки своими руками из шуруповерта своими руками

Содержание:

Согласно своду законов царя Хаммурапи время, проведенное, на рыбалке в учет времени жизни не входит. Возможно, древние цари и были правы, но вот сегодня не всегда получается поудить рыбу с одного места.

А как быть, если на водоёме запрещено использование бензиновых моторов? Или когда ограничены во времени, и транспортировать моторную лодку нет возможности, и приходится воспользоваться резиновой лодкой?

Как правило, в таких случаях в состав снаряжения приобретается лодочный электромотор.

Такие моторы для легких и маломерных лодок оказываются весьма кстати, поскольку:

электромоторы не используют бензин и масло, у них нет выхлопных газов;
электропривод имеет малый вес, он компактный, и не занимает много места;
использование электропривода экономически выгоднее, чем бензинового агрегата;
как правило, современные электродвигатели сконструированы на принципиально иных технологиях и поэтому при небольших габаритах и энергопотреблении обеспечивают максимальное тяговое усилие при скромном энергопотреблении.

Но все эти плюсы относятся к случаю, если электродвигатель есть в наличии, а что делать, когда его нет?

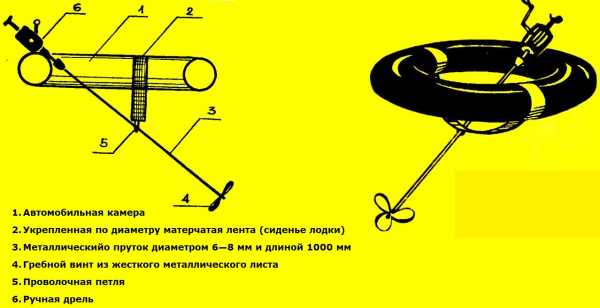

Электромотор из дрели

Как вариант выхода из ситуации многими арматорами используется двигатель от аккумуляторной дрели или шуруповерта. По сути, и у промышленного движителя и у собранного кустарным способом основным источником движения является электрический двигатель.

Схема компоновки такого мотора одинакова у всех моделей:

источник питания – аккумулятор;
двигатель – электромотор;
рабочий орган – гребной винт с редуктором;
блок управления – в этом случае направление движения осуществляется поворотом рукоятки, а скорость регулируется уменьшением или увеличением оборотов двигателя.

По сути, все это есть у шуруповерта или дрели. Однако, следует учитывать что большинство лодочных электромоторов имеют гребной винт посаженный непосредственно на электромотор. Вся эта конструкция имеет герметичный корпус и погружена в воду.

А вот у дрели герметичный корпус отсутствует и поэтому для него более приемлема схема компоновки лодочного мотора с бензиновым двигателем, который располагается вверху.

Преимущества электромотора из дрели

Рассматривая электродвигатель от дрели в качестве мотора нужно понимать, что сам по себе двигатель является большой ценностью, а вот с блоком регулировки оборотов, проще говоря, кнопкой, его ценность увеличивается в несколько раз.

Но все же в выборе дрели или шуруповерта существует несколько явных преимуществ:

стоимость такого инструмента на несколько порядков ниже чем стоимость фабричного лодочного мотора;
законодательство строго следит за использованием моторов на водоёмах, при этом четко регламентированы мощность, и вид двигателей как разрешенных, так и находящихся под запретом к использованию на тех или иных водных объектах;
дрель работает от аккумулятора, при этом кроме использования стандартного источника питания, существует возможность использования и других, совместимых по параметрам источников;
аккумуляторная дрель, как инструмент работает практически бесшумно, что немаловажно для любителей рыбной ловли;
дрель, как и любой другой инструмент в случае необходимости может быть отремонтирован, благо на рынке сегодня большой выбор запасных частей и деталей для ремонта.

Необходимая мощность

Определяя мощность дрели для лодочного мотора необходимо учитывать, что устройство дрели предусматривает её работу в переменном цикле.

Когда наибольшая нагрузка производится кратковременно, в качестве лодочного мотора двигатель будет работать весьма продолжительное время, и при этом испытывать весьма ощутимые нагрузки, а значит, необходимо выбирать дрель с запасом по мощности.

Наиболее подходящими для такого варианта являются модели электроинструмента оснащенного моторами, мощностью от 150 Ватт и выше.

Такое техническое решения связано с запасом по мощности при работе агрегата с гребным винтом диаметром 130-150 мм, и рассчитанного на движение лодки с нагрузкой до 300 кг, причем 300 кг будет считаться предельной нагрузкой для мотора.

Рабочее напряжение

Приступая к реализации проекта с дрелью, наверное, главным моментом будет выбор соответствующего агрегата по рабочему напряжению. Среди представленных сегодня вариантов инструмента основными являются дрели с напряжением в 12, 14,5, 16, 18 и 24 вольта.

Вопрос правильного выбора здесь заключается в том, что, как и фирменные моторы, моторы из дрели будут питаться от аккумуляторов. Стандартный аккумулятор из комплекта инструмента в принципе может обеспечить бесперебойную работу дрели какое-то время, но даже современные литиевые и кадмиевые аккумуляторы имеют емкость, которой будет явно не хватать для нормальных походов.

Поэтому как единственный выход будет использование дополнительного источника, и наиболее подходящим будет автомобильный аккумулятор.

Стандартные автомобильные батареи даже емкостью 45 ампер прекрасно обеспечат работу дрели, а значит, наиболее приемлемым вариантом для лодочного электромотора будет дрель 12 вольт.

Необходимые инструменты и материалы

Поскольку двух одинаковых близнецов моторов не бывает, то учитывая опыт постройки подобных моторов, скорее всего, понадобятся:

дрель – в качестве мотора;
струбцины – на них будет крепиться мотор, если нет подходящих заводских, можно сделать самодельные;
редуктор – чаще всего редуктор используют от болгарки, когда мотор планируется размещать непосредственно у транца лодки;
трубки, диаметр 20 мм и трубки квадратные 20х20 мм – для штанги и непосредственно крепления дрели;
металлический прут – для вала мотора;
листовой металл для гребного винта.

В ходе изготовления понадобятся инструменты:

ножницы по металлу:
сварочный аппарат, хотя встречаются идеи крепить конструкцию на заклепках, но сварочное соединение будет намного надежней и быстрее;
та же дрель, с набором сверл;
болгарка, заточные и отрезные круги;
в случае использования в конструкции деревянных деталей то гвозди и саморезы.

Подъемный механизм для крыльчатки

Применение подъемного механизма в моторе позволяет не только управлять движением лодки, но и в случае необходимости поднимать гребной винт над поверхностью воды. В идеале, такое устройство должно обеспечивать повороты винта как в горизонтальной, так и в вертикальной плоскостях.

Самая простая и вместе с тем наиболее эффективная конструкция могла бы выглядеть следующим образом: за транец лодки, с помощью струбцин крепится мотор. Струбцины жестко прикреплены к пластине или квадрату, и имеют кольца, в которые продета трубка с приваренной к средине перпендикулярно оси направляющей, в которую и продет вал мотора.

Такое шарнирное решение достаточно просто и не требует дополнительных, сложных решений.

Установка редуктора и изготовление пропеллера

Несмотря на то что дрель является инструментом, предназначенным для сверления отверстий, то есть преодолевать сопротивление другого материала, использование дрели в качестве лодочного мотора имеет свои особенности, и это, прежде всего то, что при работе гребной винт будет находится постоянно в воде, а, значит, высокие обороты дрели совсем не нужны.

Для уменьшения количества оборотов используют редукторы. Чаще всего редукторов устанавливают два – верхний редуктор, уменьшает количество оборотов дрели с 1340 до 250-300.

Таких оборотов достаточно для уверенного движения лодки. А нижний редуктор устанавливают для перпендикулярного к оси вала установки гребного винта.

Если используется редуктор от болгарки, то верхний конец вала просто зажимается в патрон дрели.

Изготовление пропеллера или крыльчатки начинают с разметки листа металла.

Квадрат 300х300 мм и толщиной 2,5-3 мм вполне подойдет для изготовления винта. Впрочем, для пропеллера может подойти любая крыльчатка, например, от системы охлаждения автомобиля или бытового вытяжного вентилятора, но для того, чтобы это был по настоящему гребной винт придется все же изготавливать крыльчатку.

В середине листа просверливается отверстие для посадки на болт редуктора. По диагоналям, не доходя до середины листа 25-30 мм, делаются прорези, полученным лопастям придается округлый вид и производится выверка по массе – лопасти должны быть одинаковыми, не создавать биения и колебаний. Лопасти слегка разворачивают для создания необходимого потока.

Доработка поворотов и управления

Как и любое конструкторское решение, конструкция мотора будет нуждаться в доработке, а готовый мотор будет требовать определенных навыков, поэтому придется пройти небольшой курс обучения.

Для испытаний образца сгодится любая емкость с водой, в которую можно погрузить гребной винт. После включения аппарата от погруженного винта должна ощущаться направленная струя воды. Для достижения наибольшего эффекта производится доработка гребного винта.

Управление мотором дорабатывается в зависимости от желания самого владельца, чаще всего кнопку включения переносят на выносную рукоятку, обеспечивая увеличение плеча поворота. Вместе с тем необходимо привыкнуть к управлению мотором регулировкой оборотов двигателя.

Как правильно просчитать нагрузки и что должно получиться?

При проведении расчетов необходимо отталкиваться от следующих данных:

массы лодки в снаряженном состоянии;
потребляемая мощность двигателя;
сила тока;
напряжение.

При конструировании мотора, нелишне будет с помощью электроизмерительного прибора измерить напряжение при нагрузке и во время холостого хода.

Если заявленная мощность двигателя соответствует потребляемой мощности, вычисленной по формуле:

Если потребляемая мощность =12vсилу тока под нагрузкой, то можно с уверенность сказать, что электродвигатель подобран правильно.

Повлиять на мощность двигателя, возможно, правильно подобрав крыльчатку винта, в любом случае, удачно подобранная крыльчатка позволит существенно сократить нагрев двигателя.

Применение двигателя стеклоомывателя

В конструировании лодочных моторов часто используются электродвигатели из автомобилей, например, двигатели от стеклоочистителя или радиатора охлаждения. Такие электродвигатели имеют стандартные 12 вольт, и идеально подходят для использования автомобильной аккумуляторной батареи.

Двигатель для стеклоомывателя во многом подходит для конструирования лодочного мотора. Он небольшой, он применим с аккумулятором автомобиля, однако требует дополнительной доработки.

Мотор на базе бензокосилки

Конструкторская мысль не стоит на месте, и совершенно нормальным решением является попытки использования в качестве мотора двигателя от газонокосилки. Неприхотливые, рассчитанные на длительную работу в различных ситуациях двигатели мощностью 6 л.с. целиком позволяет обеспечить создание лодочного мотора с использованием конструктивных элементов лодочных моторов советского периода.

Мотор от бензопилы «Урал -2»

До сих пор, многими умельцами используются двигатели внутреннего сгорания от советских бензопил. Говорить о качестве и надежности таких двигателей не стоит, поскольку слишком разные условия производства и эксплуатации были у многих агрегатов.

Одни были сделаны валом перед премией за квартал, другие по оборонному заказу, но дошедшие до наших дней двигатели имеют одну общую беду. Сегодня реально стоит вопрос о производстве используемого для них автомобильного бензина и моторного масла. Вместе с тем собранные на основе моторов от бензопилы «Урал-2» лодочные моторы надежны и неприхотливы в повседневной жизни.

Применение электродвигателя

Отдельным интересным применением в качестве лодочных моторов стоит тема использования обычных электродвигателей в качестве двигателей.

Современные технологии в принципе позволяют использовать двигатели постоянного тока на 36 и 127вольт в качестве моторов.

Иногда встречаются мысли об использовании на малоразмерных плавсредствах и других двигателей на 220вольт.

Однако, дальше разговоров такие темы не имеют продолжения.

Одним из препятствий к реализации таких проектов являются потребность к источникам питания и инверторным преобразователям, которые из 12 вольт аккумуляторного напряжения производят 220 вольт переменного тока.

А переменный ток в 220 вольт на небольшой лодке рано или поздно завершается трагедией.

Самодельный лодочный мотор из триммера

Наиболее перспективным с точки зрения постройки является конструктивное решение применения бензинового двигателя от мотокосы или триммера. Большим плюсом его является готовое решение не требующего доработки верхнего редуктора, системы питания двигателя и управления.

Практически все детали уже готовы к применению, просто необходимо при использовании с резиновой лодкой такого мотора усовершенствовать конструкцию крепления и использовать соответствующую длину и грузоподъемность лодки.

Заключение

Рассмотрев все возможные варианты использования различных по назначению двигателей, оценив их положительные стороны и проблемные моменты, нужно дополнить свод законов древних ассирийских царей, что в счет жизни не берется и время, проведенное в творческих поисках.

Ведь возможность использования в качестве лодочного мотора двигателя от триммера или стеклоомывателя по плечу только влюбленным в творчество и стремящихся реализовать свою мечту.
