Ветряк из шуруповерта своими руками: целесообразность идеи

Возможность сделать ветряк из шуруповерта б/у имеет не только теоретическую, но и практическую основу, однако, стоит подумать о конечном результате.

Имеющиеся сегодня в продаже шуруповерты достаточно мощные инструменты, его рабочее напряжение при зарядке от аккумулятора 18 вольт, в качестве генератора может обеспечить мощность около 40-50 вт. Такая мощность позволит зажечь пару-тройку светодиодных лампочек, это когда дует ветер, а если штиль?Если речь идет о свободном времяпрепровождении и утилизации хлама, то есть смысл развернуть деятельность. Если же нужна работающая модель, то ветряк, сделанный на основе аксиального дискового генератора, выработает больше энергии.

Процесс превращения шуруповерта в домашний ветряк полезен накоплением обшей информации в области физики, аэродинамики, электроники, что также познавательно и интересно.

к содержанию ↑

Составные части

Все что может пригодиться, это ротор из того самого шуруповерта.

Другие недостающие части придется прикупить, это неодимовые магниты подходящих габаритов, различные выпрямители, преобразователи, инверторы и контроллеры заряда.

Или найти, например, цепной редуктор для корреляции скорости вращения ротора и генератора.

Кое-что достать — подшипники для лопастей.

В результате получится ветрогенератор мощностью 30-40 вт при скорости ветра 5-7 м/с.

Но это еще не все, своими руками нужно смастерить:

лопасти: из подручных материалов, листов алюминия толщиной 2-3 мм;
кожух: защищающий общую конструкцию от непогоды;
хвост ветрогенератора: поворачивает его по направлению ветра;
подпорную мачту из труб: на которой крепится ветрогенератор.

Не менее ответственным является вопрос изготовления лопастей определенной формы, для этого решается задача по аэродинамике.Для получения полезной рабочей мощности, лопасти ветряка должны быть длиной в 1,5-3 метр, а для этого нужна полезная площадь. При креплении их к генератору болтами, необходимо очень точно рассчитать положение креплений, чтобы иметь правильно сбалансированное, отрегулированное вращение лопастей.

Здесь возникает резонный вопрос, стоит ли ветряк из подручных материалов и шуруповерта таких трудов и усилий, тем более что окупаемость его стремится к нулю. Если сравнить затраты на изготовление ветряка своими руками и стоимость готовой типовой комплектации ВЭУ (ветроэнергетическая установка), второй вариант более предпочтительный.

к содержанию ↑

Предварительная подготовка

При конструировании ветряка своими руками из подручных средств, если целью является иметь действующее, полезное в хозяйстве устройство, а не напоминание о необдуманном стремлении сотворить нечто, необходимо рассчитать зависимость возможной исходной мощности установки от скорости ветра.

Нужно учесть, что мощность ветра прямо пропорциональна площади обдуваемой поверхности и скорости ветра, возведенной в 3-ю степень. Простейшая арифметика покажет, что полученная энергия достаточна разве только для зарядки мобильника.Прежде чем приступить к процессу изготовления “столь полезного” в домашнем обиходе устройства своими средствами и собственными умелыми руками, следует определить характеристики сопутствующих параметров:

скорость ветра и его основные сезонные направления;
окружающая территория;
тип ветрогенератора;
социальные аспекты.

При построении ветряка из шуруповерта, целесообразно выбрать горизонтально-осевой тип ветрогенератора, так как ось вращения ветряка такого типа может работать при любом направлении ветра. Хвостовая лопасть такой конструкции уравновешивает и поворачивает рабочую головку конструкции на мачте по направлению ветра.

Мощность, вырабатываемая ветрогенератором горизонтального типа прямо пропорциональна высоте его мачты, так как на высоте 6-10 метров скорость ветра больше, чем на меньших уровнях. Здесь также есть “но”, подобная установка не может находиться в непосредственной близости от построек. Ее лучше разместить на расстоянии около 300 м от жилой зоны, где нет деревьев, а лучше на возвышенности в таком случае начинаются проблемы с обслуживанием ветряка и его безопасности.

к содержанию ↑

Обслуживание

Как и любой механизм, ветрогенератор, пусть даже сделанный своими руками, нуждается в некотором обслуживании.

Например, при резких порывах шквалистого ветра установка должна быть снабжена механизмом торможения, купленного в магазине или же изготовленного также своими руками, во избежание разрушения конструкции.

Другие защитные мероприятия, это обязательное заземление мачты и наличие выключателей, чтобы можно было подойти к конструкции в случае необходимости.

Нельзя сбрасывать со счетов суровые климатические условия зимой, так как в этот период лопасти или трубы генератора могут обледенеть и быть причиной аварии.О смазывании трущихся частей ветряка и говорить не приходится, так как сам ветрогенератор уже является источником пусть небольшого, но шума, а дополнительный скрежет и скрип других частей установки может вызвать расстройство не только у соседей, но и у членов семьи доморощенного конструктора, который своими же руками устроил дискомфорт себе и своим близким.

к содержанию ↑

Вывод

Воспользоваться возможностью и своими руками создать устройство для применения практически бесплатной, иначе дарованной богом энергии, особенно если находишься вдали от цивилизации или же просто хочешь экономить, весьма похвально, но экономическая оправданность начинается при скорости ветра не менее 4м/с.

Хочется спросить доморощенных кулибиных, не лучше ли за почти те же деньги купить типовой ВЭУ. Такая установка собирается за 2-3 часа, вырабатывает электричество при скорости ветра 1-2 м/с и имеет срок окупаемости 5-7 лет.

mirenergii.ru

Ветряк из шуруповерта

Альтернативная энергетика – одно из перспективных направлении развития глобальной энергетики и на сегодня самое модное направление, для неуемного желания простого обывателя - это вложить собственный экспериментальный вклад в дело развития прогресса.

У большинства в кладовке или гараже найдётся старый шуроповерт у которого давно «умерли» аккумуляторы, а он абсолютно работоспособен, поэтому и не был выкинут. Вот из него и не жалко сделать свой первый в жизни источник альтернативной энергии.

Постараемся подробно и последовательно рассказать, как будет смонтирован ветряк из шуруповерта, при этом выделим три основных этапа:

подготовка;
изготовление;
непосредственный монтаж собранной установки.

Подготовительный этап

Для начала разбираем имеющиеся у нас шуруповерт снимаем и вытаскиваем из него:

патрон с валом, подшипниками и ответной шестерней редуктора. В шестерне проделываем 4 отверстия в 5 мм под крепление лопастей;
электродвигатель, это и есть наш будущий генератор электроэнергии.

Подготавливаем детали и приспособления, поэтому нам необходимо:

металлическая пластина размерами 70 мм на 150 мм толщиной 2-3 мм, на нее будут крепиться нужные нам детали от шуроповерта.
пластина для несущего основания деталей конструкции ветрогенератора длиной 500 мм и шириной 60-70 мм, из прочного пластика, дерева толщиной до 10 мм или металлической толщиной в 2 мм;
2 полумуфты продольного разреза трубы 20 диаметр;
скобы диаметром соответственно 25 и 40 мм для крепления деталей к конструкции;
пластмассовая банка диаметром 80 мм длиной 100-150 мм;
лист размерами 300 х 300 мм, для направления ветра;
Вырезаем металлический диск из оцинкованной жести или алюминиевой пластины толщиной в 1 миллиметр. На этом диске нам необходимо просверлить 4 отверстия для крепления к шестерне и 8 отверстий для крепления к ветроулавливающим лопастям, соответственно расположенных на 90, 180, 270 и 360 градусов с расстояние 10 и 50 мм от внешнего края диска;

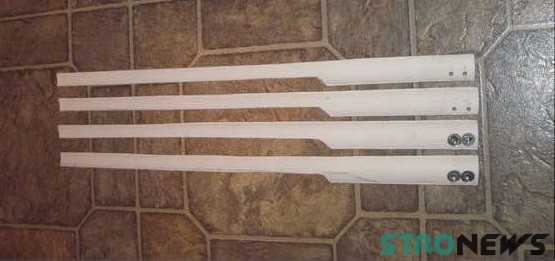

Изготавливаем из пластмассовой канализационной трубы 50 диаметра (как сделать лопасти для ветрогенератора), путем вырезания с помощью болгарки, лопастей длиной 500 мм с формой, как показано на рисунке, сверлим в них отверстия так, чтобы совпадали с отверстиями на диске;
Шест – металлическая труба 20-25 диаметра и длиной 3-6 метров в зависимости от способа крепления;
Несколько мелких деталей и метизных изделий, которые мы перечислим ходе проведения монтажных и сборочных работ.

Сборка ветрогенератора из шуруповерта

Закрепляем на основание патрон с шестеренкой при помощи 2 полумуфт и скобы, которой мы сжимаем подшипники и жестко притягиваем их к пластине. Также крепим электродвигатель с помощью хомута, при необходимости под муфту и электродвигатель подкладываем резинки или пластинки линолеума, чтобы вращающиеся детали не касались основания, как на фото.

Собираем механизм крепления лопастей путем крепления диска к шестерни, а к диску лопастей болтами и гайками М4.

Всю конструкцию прячем в заранее приготовленную банку и закрываем крышками, для того чтобы не попадали осадки внутрь конструкции.

На металлической пластине длиной 500 миллиметров с одного края крепим с помощью кронштейна конструкцию ветрогенератора с другой пластину, для стабилизации по направлению ветра. Делим эту пластину в отношении 1/3 к 2/3 и проделываем посредине отверстие для крепления на шест. Крепим к шесту с помощью заранее приваренного болта М6 х 50 мм, втулки размером на 2 мм больше, чем толщина несущей пластины и двумя шайбами 20 диаметра и гайкой все это мы прикручиваем, не забыв обильно смазать солидолом, чтобы конструкция могла следовать направлению ветра.

Монтаж ветряка

К электромотору от шуруповерта прикрепляем медный гибкий кабель типа ШНВП 2 х 1,5 мм2 и опускаем вниз к потребителю. Устанавливаем ограничители на шесте, чтобы конструкция ни могла вращаться, но могла поворачиваться почти на 360 градусов. Крепим шест к любой конструкции типа гараж или сарай.

Вот мы и получили готовый ветряк из шуруповерта - осталось только наслаждаться сделанной работой.

Заключение и выводы

К сожалению, таким полученным электротоком можно заряжать только небольшие аккумуляторы бытовой техники или подключить маломощный светодиодный фонарь, так как напряжение даже при очень интенсивном ветре будем получаться не более 5 В.

Чтобы ветрогенератором такого типа можно было заряжать, хотя бы автомобильный аккумулятор нам необходимы более интенсивные обороты на электрогенераторе. Для этого мы должны использовать шуроповерт полностью, так чтобы редуктор работал по принципу мультиплексора и передаваемые обороты от лопастей увеличивались в разы.

Но тут мы сталкиваемся с рядом существенных проблем, таких как необходимость увеличения диаметра лопастей и их количества, что существенно усложнит общую конструкцию ветряка из шуруповерта. Причем такая конструкция не будет вращаться при обычном слабом ветре, будет работать при сильных порывах ветра.

Подобный ветряк можно собирать для проверки своих сил и понимания общей конструкции самодельных ветрогенераторов. Если все получилось, можно попробовать собрать ветрогенератор из асинхронного двигателя.

stronews.ru

Электро косилка из шуруповерта

Привет друзья самоделкины. Сегодня попытаюсь вам подробно описать, как сделать электро косилку из старого шуруповерта. Мало затратную и довольно слабоватую как рас для того чтобы косить мягкую траву. Из-за простоты самоделки повторить её может каждый.

Для неё нам понадобится:1) Отрезок пластиковой трубы диаметром 40 мм.2) Уголок на 45 градусов. Диаметром 40 мм.3) Заглушка для трубы диаметром 40 мм.4) Переходник для трубы с 40 мм на 50 мм.5) Электродвигатель (12V DC motor > 6000 rpm.)6) Выключатель.7) Провод.8) АКБ шуруповёрта.9) Лезвия для канцелярского ножа.10) Пластиковое ведро.11) Крокодильчики 2 шт. 12) Паяльные принадлежности, крепления (винтики, гайки) и тд.

Изготовления:1) Для начала закрепим электродвигатель. На посадочные места двигателя к заглушке.

2) Отмечаем середину на заглушке.

3) Отмеряем расстояние на двигателе двух посадочных отверстий друг от друга. И переносим метки на крышку.

4) Высверливаем отверстия. Причем отверстие в центе сначала высверливаем маленьким сверлом, а потом расширяем его большим (смотреть фото ниже).

5) Закрепляем двигатель на пару винтов.

6) Затем припаиваем провода к электродвигателю.

7) После чего собираем всё в корпус. Просовывая подключённые провода через уголок и трубу. Соединяем все так, чтобы получилось, так как это изображено на фото ниже.

8) Отмечаем метку для отверстия под выключатель.

9) Высверливаем.

10) После чего подключаем выключатель и вставляем его в заранее проделанное отверстие.

11) Затем берём два крокодильчика, которые соединим с выходными проводами. Это нужно для того чтобы легко и быстро подключать и отключать аккумулятор шуруповёрта от электро косилки.12) Из переходника 40 мм – 50 мм получается отличный держатель для аккумулятора от шуруповерта, что позволяет не использовать дополнительные крепления.

13) Подключаем аккумулятор и проверяем работоспособность.14) Теперь изготовим режущую часть. Для этого нам понадобиться следующие элементы (смотреть фото ниже).15) Первым делом на металлической пластине фиксируем винт с помощью гаек.

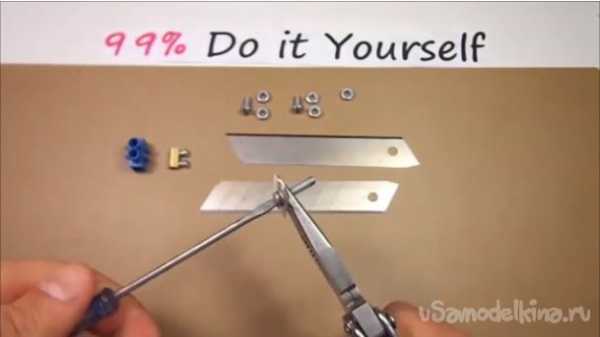

16) Далее отламываем некоторую часть от металлической пластины лезвия канцелярского ножа как это изображено на фото ниже.17) После чего фиксируем лезвие канцелярского ножа на металлической пластине, при этом лезвия должны быть подвижными. (Смотреть фото ниже). 18) Далее с помощью зажимной клемы для проводов, соединим режущую часть с валом электродвигателя.

19) Затем нам понадобиться обыкновенное пластиковое ведро для изготовления защитного кожуха. Отметим в центре ведра окружность диаметром равной диаметром трубы.

20) Далее поделим ведро на две не равные части одна часть должна быть чуть больше другой. Нам понадобиться меньшая часть.

21) Измеряем нужную нам высоту и переносим метки на пластиковое ведро.

22) В общем, делаем разметку как это изображено фото ниже.

23) Вырезаем меньшую часть.

24) Должно получиться примерно, так как на фото.

25) Приклеиваем заготовку из ведра к нашей электро косе.

26) Готово.

Тест.

Вывод.В общем электро коса получилась, слабовата, но для газона её будет достаточно. Это будет лучше, чем стричь его ножницами (если у вас нет косилки). Самоделка получается копеечной, если у вас есть аккумулятор. Также можно будет использовать более мощный электродвигатель, например можно взять бесколекторный двигатель от РУ модели 1/10 масштаба.
