Ремонтируем аккумулятор шуруповерта самостоятельно. Как проверить акб шуруповерта мультиметром

Как проверить аккумулятор шуруповерта: основные принципы

Оглавление: [скрыть]

Основные типы аккумуляторов
Общие сведения об аккумуляторе
Принципы проверки накопителя
Первый этап проверки
Проверка под нагрузкой
Проверка элементов аккумулятора
Проверка по величине сопротивления
Проверка других параметров
Необходимый инструмент

В последнее время шуруповерт стал достаточно востребованным инструментом. Для удобства многие стремятся приобрести шуруповерт, работающий от зарядной батареи. Со временем, естественно, возникает вопрос: как можно проверить аккумулятор шуруповерта?

Схема никель-кадмиевого аккумулятора шуруповерта.

Основные типы аккумуляторов

Самым распространенным типом накопителей, используемых в шуруповертах, является никель-кадмиевый аккумулятор. Основными преимуществами таких элементов признана высокая емкость при малых габаритах и массе, а также достаточно большой срок службы (до 3500 циклов). Электродвижущая сила элемента достигает 1,37 В, а удельная электрическая энергия — до 65 Втч/кг. Ограничивает применение таких элементов (особенно в импортных инструментах) вредное производство.

Никель-металлгидридные аккумуляторы для шуруповерта становятся основным конкурентом никель-кадмиевых экземпляров. Главное преимущество таких элементов заключается в безопасности и экологической чистоте. Хранить элементы рекомендуется в заряженном состоянии, так как в случае неиспользования их в течение месяца они могут разрядиться до такого состояния, когда их зарядка станет невозможной.

В последних моделях шуруповертов находят применение современные перспективные типы аккумуляторов: литий-ионные и литий-полимерные. Они имеют очень высокую емкость при малых габаритах, но их стоимость пока достаточно велика.

Вернуться к оглавлению

Общие сведения об аккумуляторе

Таблица разновидностей аккумулятора.

В общем случае электрический накопитель представляет собой источник постоянного электрического тока, за счет преобразования химической реакции в электрическую энергию. При работе он отдает накопленную электроэнергию в электрическую цепь. При зарядке аккумулятора шуруповерта ток пропускается в обратную сторону и протекает процесс накопления энергии.

Главный параметр любого аккумулятора — емкость накопленной энергии, которая указывает, какой ток батарея способна выдать за один час. Поэтому емкость аккумулятора, обычно, измеряется в ампер-часах.

Принцип действия любой батареи основан на электролизе. Следовательно, аккумулятор состоит из двух электродов — анода и катода, находящихся в электролите. Химическая реакция вызывает создание электрического заряда на электродах (полюсах). Разность потенциалов между электродами определяет напряжение аккумулятора, которое считается одной из важнейших характеристик батареи. Последовательное соединение отдельных аккумуляторов ведет к сложению их электрических напряжений.

Основные параметры накопителей зависят от материалов электродов и состава электролита. В никель-кадмиевых батареях анод изготовлен из смеси гидрата закиси никеля с графитом, а катод представляет собой гидрат закиси кадмия или металлический кадмий. В качестве электролита использован гидроксид калия с добавлением гидроксида лития. В никель-металлгидридном аккумуляторе использован аналогичный анод, но катод изготовлен из сплава никеля с редкоземельными металлами. В литий-ионных аккумуляторах катод выполнен из угля, а анод состоит из диоксида лития и кобальта. Электролит представляет собой соляной раствор с ионами лития. Отличием литий-полимерного варианта является только изменение состава электролита — это гелеобразное полимерное вещество.

Вернуться к оглавлению

Принципы проверки накопителя

Схема прибора для проверки аккумуляторов.

Проверить аккумулятор шуруповерта — значит определить его реальные основные параметры. Проверка батареи, обычно, проводится для определения ее качества или причины неработоспособности. В первом случае она нацелена на уточнение качества новой батареи, а во втором — включает измерения параметров на аккумуляторе, которые не питают шуруповерт в нужном объеме. Проверка проводится только при полной зарядке батареи.

При проведении проверки батарей для шуруповерта следует помнить о влиянии «эффекта памяти». Это явление основано на том, что частая зарядка не разряженного полностью аккумулятора может изменить емкость элемента, за счет остаточных зарядов от предыдущей зарядки. Особо подвержены «эффекту памяти» никель-кадмиевые экземпляры. Такое свойство вызывает проведение полного «тренировочного цикла» перед проведением проверки. Он заключается в полной разрядке батареи и последующей полной зарядке его.

Наиболее важный параметр батареи шуруповерта — ее емкость. Для ее определения существует специальный прибор — тестер аккумуляторов типа «кулон», но его в основном используют профессионалы, и для большинства пользователей он не доступен. Поэтому этот параметр, как правило, анализируется путем оценки других параметров. Прямому измерению подвергается ток и напряжение на выходе аккумулятора.

Вернуться к оглавлению

Первый этап проверки

Проверка аккумулятора имеет смысл только при его полной зарядке. Первый этап проверки проводится на стадии зарядки аккумулятора. На этой стадии измеряется напряжение и ток, а также скорость их восстановления. Другими словами, эти параметры измеряются периодически через определенный промежуток времени.

Схема проверки напряжения аккумулятора.

Контроль по напряжению производится следующим образом. Через 0,5 часа зарядки измеряется напряжение на аккумуляторе. Например, оно достигло 13 В, что соответствует норме. Рост напряжения постепенно уменьшается и еще через 0,5 часа зарядки достигает 13,5 В. Последнее измерение через 2 часа зарядки показывает напряжение 14 В, причем последние 0,5 часа рост его не отмечается. Зарядка достигла максимума возможного. У накопителей в полностью рабочем состоянии значение напряжения составляет 17 В. Вывод такой проверки — в аккумуляторе есть нерабочие элементы. В приведенном примере таких элементов, скорее всего, два.

Качество аккумулятора можно оценить и путем измерения тока в процессе зарядки. Для нормальной батареи характерен стабильный рост набираемого тока в первый час зарядки. Если ток достигнет силы выше 1 А, то можно говорить о работоспособности аккумулятора.

Если аккумулятор уже установлен в шуруповерте в заряженном состоянии (например, новый), то первое измерение напряжения на нем производится без разборки инструмента. С помощью простого тестера или вольтметра измеряется напряжение между полюсами. Следует помнить, что замеряемое напряжение без нагрузки соответствует напряжению холостого хода, которое несколько выше номинального рабочего напряжения. Например, при 12 элементах на 1,2 В каждое рабочее напряжение составит 14,4 В, а напряжение холостого хода устанавливается 17 В. Если измерение показывает величину напряжения ниже требуемой, то это значит, что есть нерабочие элементы или аккумулятор не полностью заряжен.

Таким образом, первые выводы о работоспособности батареи можно сделать уже на первой стадии проверки, путем использования простого тестера. По результатам такой проверки устанавливается необходимость разборки шуруповерта и аккумулятора.

Вернуться к оглавлению

Проверка под нагрузкой

Схема проверки аккумулятора амперметром.

Предварительная проверка не позволяет оценить емкость аккумулятора, т.е. время, в течение которого он будет разряжаться. Для оценки параметра необходимо провести проверку аккумулятора под нагрузкой. Если мощность указана на накопителе, то мощность нагрузки подбирается по этому значению. В случае если мощность аккумулятора неизвестна, нагрузку примерно можно выбрать из расчета, что ее мощность составляет половину произведения силы тока, отдаваемого аккумулятором при работе, на напряжение аккумулятора. Обычно достаточно использовать нагрузку мощностью 35-40 Вт. В качестве такой нагрузки можно использовать лампу для автомобильной фары мощностью 35 Вт или спот-лампу на 12 В той же мощности.

Собирается схема, где аккумулятор, как источник электроэнергии, разряжается на нагрузку через амперметр. Напряжение измеряется вольтметром. Батарея включается на 2-3 мин. Если за это время яркость нагрузочной лампы не уменьшилась, то емкость аккумулятора можно предварительно оценить как нормальную. Такой вывод следует подкрепить измерением напряжения (оно должно быть более 12,4 В). При напряжении от 12 до 12,4 В следует искать возможный поврежденный элемент. Напряжение ниже 23 В говорит о недостаточной емкости аккумулятора.

Если яркость заметно снизится, то это свидетельствует о наличии нерабочих элементов. И совсем плохо, если лампа погаснет. Это значит, аккумулятор разряжается очень быстро и его емкость очень мала.

Вернуться к оглавлению

Проверка элементов аккумулятора

После того как предварительная проверка установила наличие неисправностей в накопителе, необходимо вскрыть шуруповерт и извлечь аккумуляторную батарею, т.е. аккумуляторные элементы, соединенные последовательно между собой. В состав батареи включается от 10 до 12 элементов (банок), каждая имеет рабочее напряжение 1,2 В. Обычно в шуруповертах устанавливается батарея из 10 таких банок.

Проверка элементов начинается с визуального осмотра мест крепления. Нарушение в креплении (пайке, сварке) может стать причиной заниженных параметров. Затем измеряется напряжение на каждой банке. Напряжение не должно быть менее 1,2 В. Следует учитывать, что в современных конструкциях шуруповертов размещаются тепловые датчики для контроля за зарядкой аккумулятора. При измерениях их следует отсоединить, а прибор подключить к основным клеммам (полюсам банки). Выявленные банки с заниженным значением рабочего напряжения отсоединяются от батареи и подлежат замене. Если простое измерение напряжения не выявило наличия нерабочих элементов, то следует произвести измерения под нагрузкой по методике, аналогичной предварительной проверке накопителя.

Вернуться к оглавлению

Проверка по величине сопротивления

Схема устройства мультиметра.

Работоспособность каждой аккумуляторной банки можно оценить с большей вероятностью путем сравнения банок по их внутреннему электрическому сопротивлению. Этот параметр четко указывает на надежность батареи. Величина сопротивления определяется расчетным путем как результат деления рабочего напряжения на силу рабочего тока за вычетом нагрузочного сопротивления.

Рабочее напряжение обязательно измеряется под нагрузкой, причем в качестве нагрузки следует использовать резистор с точно определенной величиной собственного электрического сопротивления. Можно рекомендовать для создания нагрузки резистор с сопротивлением 10 Ом и мощностью 25 Вт. Проверка проводится по каждой банке в отдельности. Измеряется рабочее напряжение и сила тока.

Для примера можно рассмотреть усредненную проверку. Для новой аккумуляторной банки величина внутреннего сопротивления составляет 0,1 Ом. В целом, чем внутреннее сопротивление банки ниже, тем она качественнее. В реальных условиях получено рабочее напряжение под нагрузкой 1,19 В и сила тока 112 мА у одной банки и 1,18 В и 70 мА — у второй банки. Сопротивление составит, соответственно, 0,63 Ом и 5,71 Ом.

Значительное превышение сопротивления указывает на непригодность такой батареи.

Вернуться к оглавлению

Проверка других параметров

Все аккумуляторы имеют определенную величину саморазряда, т.е. разрядки без нагрузки в условиях хранения. Так, саморазряд никель-кадмиевых аккумуляторов может достигать 20% в течение месяца хранения, никель-металлгидридных — до 30%, литий-ионных — до 8%. Саморазряд рекомендуется проконтролировать путем измерения напряжения через каждые сутки в течение месяца.

Проверка наличия «эффекта памяти» целесообразна, так как помогает устранить его вредное воздействие. Она проводится путем проведения нескольких (3-4 раза) циклов: полная разрядка-полная зарядка батареи. Разряжать аккумулятор можно через нагрузку, в качестве которой используется 12-вольтовая лампочка. Измеряется остаточное рабочее напряжение и напряжение холостого хода. При многократных таких тренировках «эффект памяти» должен исчезнуть.

Вернуться к оглавлению

Необходимый инструмент

При проведении проверки аккумулятора шуруповерта потребуется следующий инструмент и приборы:

вольтметр постоянного напряжения на 15 В;
амперметр и миллиамперметр постоянного тока;
тестер;
мультиметр;
плоскогубцы;
отвертка;
нож;
паяльник.

Для определения неисправности аккумулятора необходимо провести полную проверку его элементов. Такая проверка под силу любому пользователю шуруповертом.

moiinstrumenty.ru

Ремонтируем аккумулятор шуруповерта самостоятельно

Шуруповерт с независимым источником питания – инструмент удобный. Тем более, что большинство моделей комплектуются двумя батареями, а их зарядки хватает на длительный период работы. С другой стороны, это самое слабое место аппарата, поскольку ресурс аккумуляторов ограничен. Через 3-5 лет активного использования батарея выходит из строя, хотя остальные комплектующие инструмента к работе вполне пригодны. Вот и приходится задумываться, что лучше сделать:

выполнить ремонт аккумулятора шуруповерта своими руками;
купить новую батарею, а стоит она почти как новый инструмент;
приобрести новый шуруповерт.

Второй и третий варианты стоят немалых денег, поэтому давайте разберемся, как лучше аккумулятор от шуруповерта отремонтировать самостоятельно с наименьшими вложениями. Начнем с установления причин поломки.

Диагностика аккумулятора

Принцип устройства аккумуляторов для шуруповерта одинаков для всех марок и от всех производителей. Это комплект последовательно соединенных компонентов. Общая мощность батареи получается в результате сложения мощностей отдельных элементов. Все сразу они сгореть или повредиться не могут. Поэтому при выходе из строя одной детали перестает работать вся цепочка. Первый посыл к этому – не заряжается аккумулятор шуруповерта. Или быстро разряжается, работает короткий промежуток времени.

Изначально установим работоспособность каждой составляющей части аккумулятора.

Для этого приготовим мультиметр и лампочку накаливания мощностью в 12 В, если аккумулятор имеет такую же величину. Затем выполняем следующие действия:

Подключаем аккумулятор к сети и ждем его полной зарядки. Прошел достаточный период времени, а аккумулятор шуруповерта не заряжается – значит что-то не так внутри прибора.
Отключаем аппарат от сети, пробуем меру нагрева кожуха, открываем его. Как разобрать аккумулятор шуруповерта? Ничего сложного. Просто аккуратно вскройте корпус и на столе разложите последовательную цепь элементов батареи. Проверяем:

наличие окислившихся контактов;
нет ли обрыва проводов.

Эти неприятности можно легко поправить, подчистив окислившиеся места и закрепив провода. Если обнаружены вздувшиеся банки, то их заменяют новыми, равноценными по емкости. При отсутствии явных нарушений целостности цепи, производят замеры на каждой банке батареи. Для этого пользуются специальным прибором – мультиметром. Подробно о работе с ним можно прочитать в статье «Как правильно использовать мультиметр».

Напряжение на каждом элементе аккумулятора никель-кадмиевого должно соответствовать значению 1,2-1,4 В, для литиевого – 3,6-3,8 В. Те банки, на которых прибор показывает меньшие параметры, пришли в негодность. Их реанимируют или заменяют на новые.

Для проверки работоспособности элементов аккумулятора в качестве нагрузки можно использовать 12-вольтовую лампочку. Ее нужно подключить к выходным контактам аккумулятора и выполнять замеры на банках батареи. Там, где падение напряжения будет ощутимым, и будет слабое место.

Подготовка к ремонту

Существует два способа ремонта батареи: попробовать восстановить работоспособность банок или заменить их на новые. Во втором случае возникает закономерный вопрос – где взять запчасти? Есть варианты:

Если инструмент был укомплектован двумя батареями, и обе вышли из строя, то из них можно собрать одну действующую. Так как перебрать аккумулятор шуруповерта дешевле, чем покупать новый.
Отдельные элементы можно приобрести в торговой сети или на рынке. Они не являются дефицитом.

Что касается реанимирования аккумуляторной батареи, то эта операция возможна только для тех приборов, которые наделены эффектом памяти. Процесс состоит в том, чтобы «прошить» батарею величиной тока и напряжения, превышающими номинальные значения. Таким образом ликвидируется эффект памяти, зато восстанавливается нормальная емкость. Однако реставрация не дает долговременного результата, рано или поздно придется делать ремонт аккумулятору шуруповерта. Процесс возобновления работы батареи посмотрите на этом видео:

Из каких операций складывается процесс ремонта

На производстве сборку аккумуляторных батарей выполняют точечной сваркой. В домашних условиях ремонт аккумулятора шуруповерта связан с паянием, поэтому для работы надо приготовить:

электрический паяльник мощностью 40-60 Вт;
спиртовой флюс на канифоли;
олово.

Перед пайкой места соединений и контакты нужно залудить.

Аккуратно вырезаем из последовательной цепи неисправную деталь, которую выявили ранее. На ее место припаиваем новый элемент. В процессе ремонта необходимо соблюдать некоторые правила:

чтобы избежать других поломок, процесс пайки должен проходить быстро, без нагрева батареи;
для соединения надежнее использовать пластинки того же размера и качества, которые были в батарее;
сечение проводов также должно совпадать;
внимательно смотрим за последовательным соединение плюсов и минусов, иначе вся работа будет испорчена.

После впаивания новых элементов проверьте качество соединений остальных. При необходимости их нужно поправить. Затем очищаем спиртом стыки от остатков флюса. Укладываем цепь в кожух, закрепляем и заряжаем. После полной зарядки батарею надо так же полностью разрядить. Это мероприятие поможет выровнять потенциал на всех банках. Если все сделано правильно, то проверка мультиметром даст одинаковый результат во всех точках.

При упаковке новой цепи возможно придется подкорректировать внутреннюю полость корпуса.

Таким образом, своими руками мы подарили аккумулятору шуруповерта вторую жизнь. В этой работе нет никаких сложностей. Достаточно владеть паяльником, уметь пользоваться мультиметром и найти подходящие запчасти. Отремонтировать батарею шуруповерта значительно дешевле, чем покупать новый источник питания или сам инструмент.

mytooling.ru

Как проверить батарейку мультиметром?

Периодически возникает потребность в проверке батареек. Чаще всего это связано с тем, что от батареи не работает электрическое устройство. Иногда может быть так: Покупаете новый аккумулятор, приходите домой, вставляете в часы, телефон, тот же мультиметр или другое устройство, а ничего не происходит. Возникают две мысли: 1) Работоспособен ли прибор? 2) Не разряжен ли элемент питания?

После этого хочется проверить батарейку. В качестве измерительного прибора чаще всего используют мультиметр. Он может быть любого типа хоть dt 182, dt 830b, dt 832, mas838 и.т.д. Главное что бы показывал напряжение.

В рамках данной статьи будет показано и рассказано как проверить напряжение источника энергии и ее работоспособность.

Проверка пальчиковых батареек мультиметром

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
Присоединяем в среднюю лунку красный щуп.
Устанавливаем рычаг на цифру 20 с левой стороны.
Берем красный провод и подсоединяем его к плюсу аккумулятора.
Берем черный провод и крепим его к минусу батареи.
Смотрим отображаемое значение на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Как проверить мизинчиковую батарейку мультиметром?

Проверка батарейки ааа, мультиметром осуществляется таким же способом как показано выше. Из-за небольших габаритов измерить гальванический элемент будет чуть сложнее. Для удобства выполнения измерений щупы к мизинчиковому элементу можно прикрепить с помощью скотча или изоляционной ленты.

Как видите напряжение почти нулевое, оно равно 0,04 вольта. Данный аккумулятор не сможет запустить даже обычные часы.

Как проверить батарейку телефона мультиметром

Обычно у аккумулятора телефона выводы контактов помечены плюсом и минусом. Но если в вашем случае подобная маркировка отсутствует не переживайте, ее можно определить опытным путем.

Проверить батарейку мультиметром на телефоне можно приложив к контактам щупы и включив прибор на уровень 20.

Обычно напряжение батареи телефона равно 3,7 вольт, но на рисунке показано 4,09 вольт. Это связано с тем, что в ходе тестирования использовался старый немного вздувшийся аккумулятор.

Таким образом, с помощью мультиметра можно проверить батарейку телефона.

Как проверить батарейку планшета мультиметром?

Измерить батарейку планшета мультиметром затруднительно. Некоторые планшеты не имеют доступа к аккумулятору. Что бы к нему пробраться приходится откручивать болты.

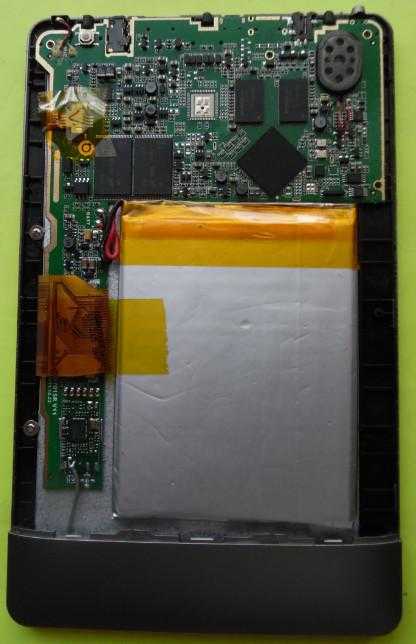

Даже открутив все болты не так-то просто снять крышку. Ее еще держат защелки. Под крышкой нас ожидает нечто подобное:

Большой массив белого цвета это и есть батарея планшета. Нас интересуют ее контакты. От батареи идут два провода красный и черны, они нам и нужны.

Что бы снять напряжение с батареи, тем самым ее проверив, приложим черный щуп к месту припоя черного провода, а красный к месту припоя красного провода.

Мультиметр показывает, что напряжение батареи равно 0,11 вольт. Это плохо и необходимо подзарядить аккумулятор.

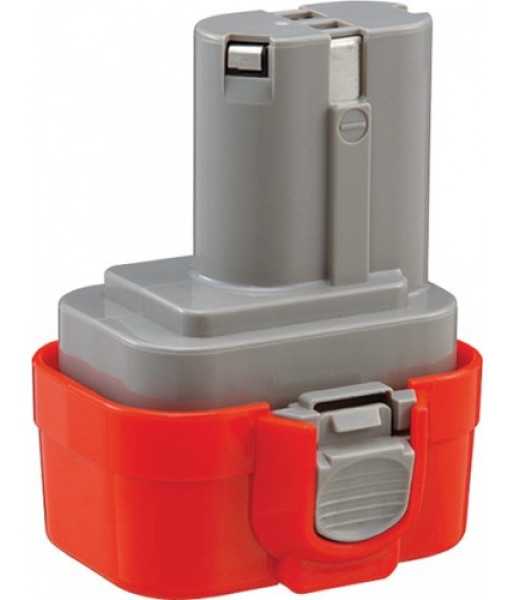

Как проверить батарейку шуруповёрта мультиметром?

Годность батарейки шуруповерта проверяется практически так же, как и всех других аккумуляторов. Главное отыскать контакты «+» и «-».

Проверка батарей шуруповерта:

Присоединяем клеймы мультиметра к контактам батареи и смотрим значение на дисплее. Перед этим осмотрите аккумулятор и узнайте, сколько вольт он содержит.

Если значение ниже допустимого, то подзарядите его. Ну а если он быстро разряжается, пришла пора сменить аккумулятор.

Как проверить батарейку крона мультиметром?

Исправность батарейки кроны достаточно легко проверяется тестером. Для этого просто подсоедините провода измеряющего прибора к контактам батареи и посмотрите на экран прибора.

Как можно заметить на корпусе ее напряжение должно быть 9 вольт. Но прибор показывает 8,82 v. Это значит, что аккумулятор немного разряжен. Но несмотря на это батарея вполне функциональна!

Как проверить батарейку для часов мультиметром?

Батарейки для часов могут быть разными. Например, в китайских будильниках стоит пальчиковая, а иногда мезинчиковая. В ручных часах ставиться таблеточный аккумулятор.

Проверить этот аккумулятор можно с помощью мультиметра, прислонив один конец щупа к плюсу, а другой к минусу. Положительный полюс широкий и покрывает значительную часть аккумулятора.

Таким образом вольтаж данной батареи равен 1,56 v.

Как проверить батарейку cr2032 мультиметром на материнской плате?

Проверить батарейку биоса мультиметром можно вынув ее из платы. Но если контакты плюса и минуса видны, можно прикоснуться к ним щупами измерительного устройства и снять показания.

Как видите это батарея CR2032 c напряжением 3 V. Соответственно если при тесте вольтаж меньше, то батарею лучше поменять. Но обычно подобный таблеточный аккумулятор не меняют 3-5 лет. Он требует замены в том случае, если на компьютере начинает сбиваться дата сама по себе или появляются всякие глюки компьютера.
