Насадка на дрель для заточки сверл: виды и их особенности

Электрическая дрель присутствует в арсенале любого уважающего себя мастера. Помимо основного предназначения: проделывать отверстия, инструмент может выполнять множество других функций:

  • ручной фрезер
  • шлифовальная машинка
  • ножницы по металлу
  • дисковая пила

Достаточно установить на патрон соответствующее приспособление.

Но мало кто знает, что существует насадка, позволяющая дрели обслуживать саму себя. Основной расходный материал для данного электроинструмента – сверло, которое периодически нуждается в заточке. Есть специальные автономные приспособления, с помощью которых можно вернуть к жизни тупое сверло. А почему для этих целей не использовать саму дрель?

Точнее сказать, используется лишь электромотор. Остальную работу выполняет специальная насадка для заточки сверл.

Разновидности насадок на дрель для заточки сверл

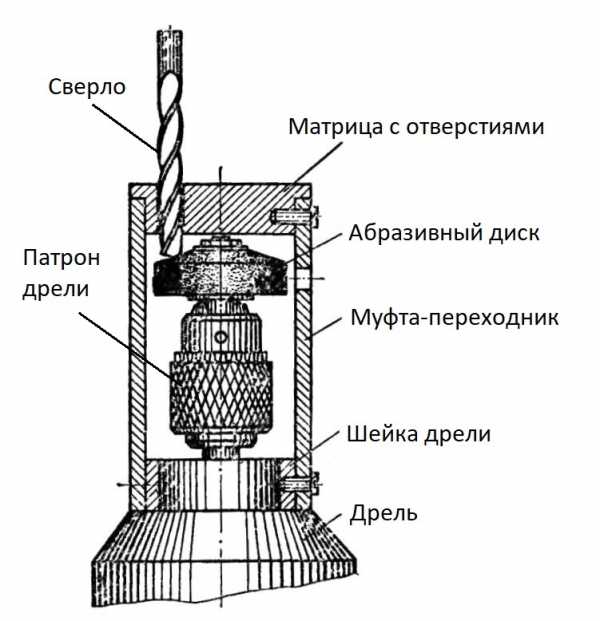

Как уже было сказано, дрель нужна лишь как поставщик крутящего момента. Вся техника расположена в корпусе насадки. На иллюстрации изображена схема работы типовой насадки:

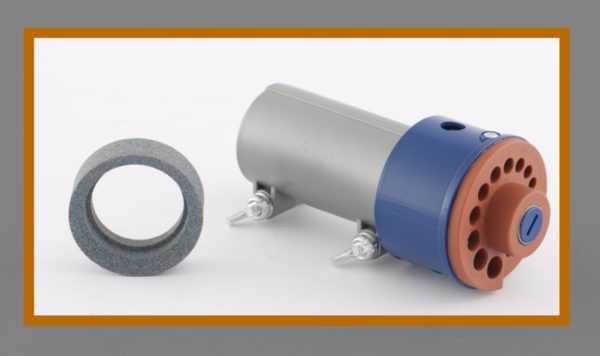

В патрон устанавливается вал, с закрепленным абразивным диском. Поскольку в таком исполнении наклон подачи сверла не регулируется, угол заточки режущей кромки определяется конфигурацией абразива. В качестве направляющей для сверла используется торцевая заглушка-матрица, в которой по кругу размещены отверстия разного диаметра. Оператор подает сверло до касания абразива, и контролирует глубину заточки. Затем сверло разворачивается по оси на 180°, и заточка производится на второй режущей кромке.

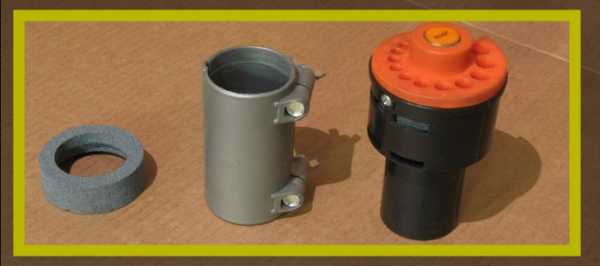

Центровка направляющей матрицы обеспечивается муфтой переходником, которая в свою очередь крепится на шейке корпуса дрели. Таким образом, мы получаем легко съемное приспособление, готовое к работе в любой момент.

В зависимости от типа материала, в котором проделываются отверстия – меняется угол заточки сверл. Поэтому в комплекте с приспособлением, необходимо иметь запас абразивных дисков, с различным углом скоса рабочей плоскости. При выборе параметров заточки, вы просто меняете абразив.

Важный параметр – угловая скорость наждака

Технология заточки сверл предполагает высокую скорость вращения в точке касания диска и рабочей кромки сверла. При этом, время контакта не должно превышать 2-3 секунд (чтобы сверло не перегрелось). Чем больше диаметр абразива, тем эффективнее обработка кромки. Поэтому предпочтительнее приобретать насадку, рассчитанную на крупные диски. Обычно корпус в таких приспособлениях выполнен в форме гриба.

Еще одно преимущество такого исполнения: на матрице можно разместить большее количество отверстий. Это позволяет расширить диапазон диаметров сверл, что повышает точность заточки. При небольшом количестве отверстий, в одном диаметре обрабатывается несколько размеров сверла. Например, в отверстии на 5 мм, затачивают сверла 4,2 мм, 4,5 мм, 4,8 мм. Возникает перекос по оси, угол кромки срезается не точно. Чем меньше шаг диаметров (соответственно, чем больше отверстий), тем качественнее будет обработка сверла.

При работе с абразивами большого диаметра, важно иметь запас мощности двигателя дрели. Тяжелый диск необходимо раскрутить, и поддерживать высокие обороты. Поэтому использовать такую насадку на инструменте мощностью ниже 600Вт не получится. Шуруповерты тоже не подойдут, поскольку ограничен верхний предел оборотов двигателя.

Совет: При работе с приспособлением для заточки сверл, необходимо устанавливать максимальную скорость вращения на регуляторе.

Оценим потребительские свойства насадки:

Такие приспособления для заточки сверл имеют невысокую стоимость, и доступны для домашнего применения. К числу достоинств можно отнести простоту и оперативность использования.

Есть и недостатки:

  • Заточка кромки может быть только линейной (плоской). Для диаметра до 5 мм это нормально, а более крупные сверла требуют конической заточки. На данном приспособлении это невозможно.
  • Если вам необходимы разные углы заточки (для работы с различными материалами), придется покупать несколько абразивных дисков с разной степенью скоса рабочей поверхности.
  • Вы не можете контролировать процесс обработки в реальном времени. Процесс выглядит следующим образом: вставил сверло, коснулся абразива, достал сверло, осмотрел кромку.

Работая с насадкой для заточки, необходимо зафиксировать дрель на верстаке (столе). Для этой цели можно использовать струбцину.

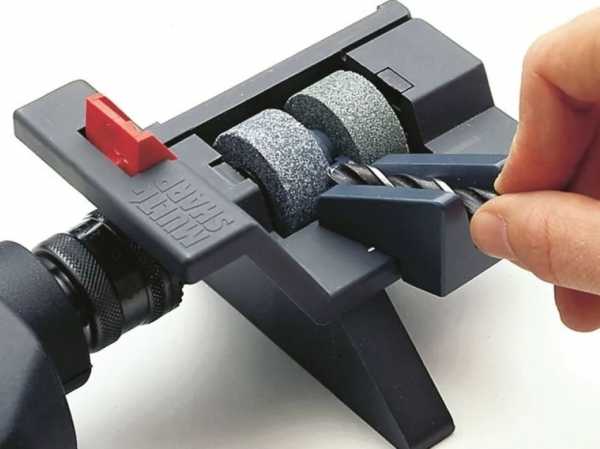

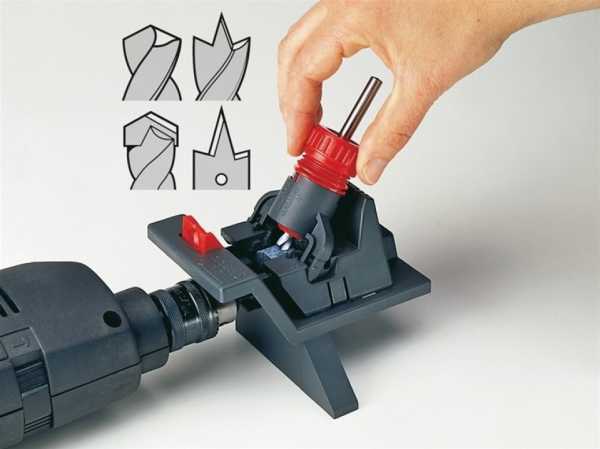

Настольные насадки для заточки сверл

Если вы хотите восстанавливать сверла более качественно, обратите внимание на стационарные приспособления.

Такую насадку можно закрепить на верстаке постоянно: для заточки вы просто подсоединяете патрон дрели. Если стационарное крепление неприемлемо – дрель укладывается на стол и фиксируется любым способом. Обратите внимание на то, что крепления к шейке корпуса в данной конструкции отсутствует. Поэтому незакрепленный инструмент может сорвать приспособление в свободное вращение вместе с патроном дрели.

В насадке используются обычные цилиндрические абразивы. В некоторых конструкциях предусмотрено размещение двух наждаков (с разной зернистостью) на одной оси. Это удобно: нет необходимости менять диск для обработки разных сверл.

Форма наждака позволяет затачивать не только спиральные сверла: вы можете восстанавливать перьевые насадки, и даже твердосплавные наконечники.

В последнем случае используются алмазные абразивы: с их помощью можно восстанавливать даже победитовые кромки.

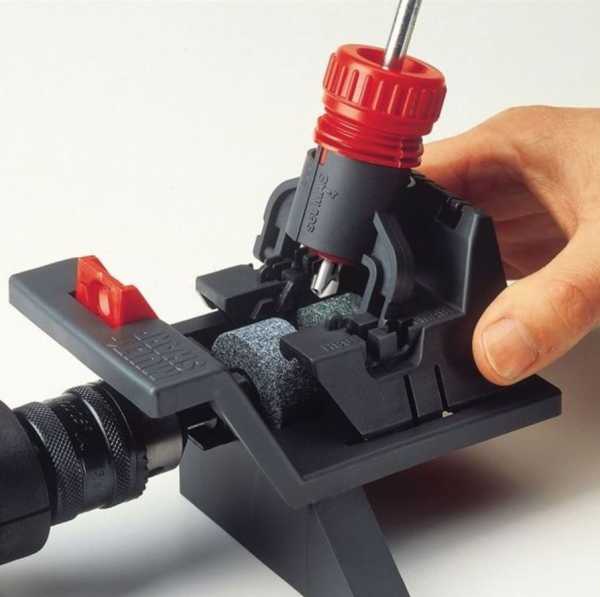

Для установки угла заточки, в комплект входит подвижная направляющая для сверла. Оператору остается контролировать лишь силу прижима к абразиву.

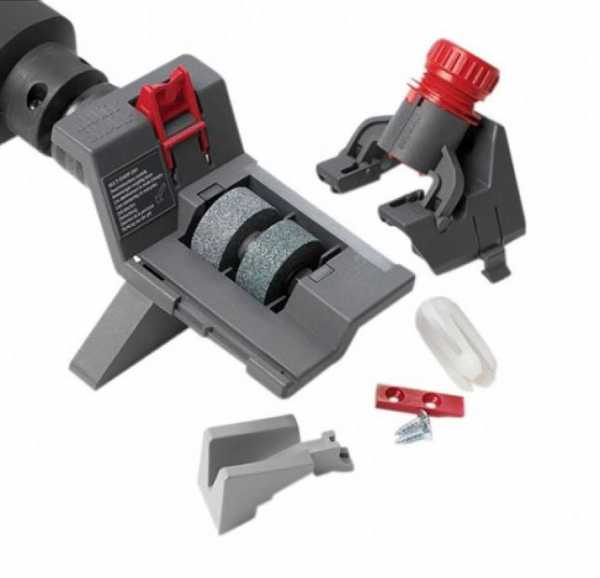

Благодаря высокой точности обработки, данное приспособление можно отнести к разряду полу профессиональных. В комплекте есть несколько лотков и упоров для заточки различных предметов.

Можно производить восстановление фрез, отверток и стамесок.

Подобные насадки являются хорошей альтернативой мини-станкам для заточки. Вы как минимум экономите на электродвигателе (он у вас уже есть, в виде электродрели). А качество обработки сверла не уступает стационарным приспособлениям.

instrumentiks.ru

Про насадку на дрель для заточки сверл

Каждому мастеру известно о том, что при частом применении сверл возникает потребность их затачивать. Большинство мастеров выполняют заточку самостоятельно при помощи наждачного круга, но этот вариант требует навыков и является не совсем удобным. Для восстановления функциональности подсевших сверл можно воспользоваться специальным инструментом, который упрощает процесс затачивания. Этот инструмент называется насадкой на дрель для заточки сверл, который был специально разработан для домашнего использования.

Конструктивные особенности

В домашней мастерской насадка на дрель для заточки сверл является вполне актуальной, так как большинство затупившихся изделий, попросту лежат без дела. При этом человеку приходится покупать новые и дорогостоящие сверла, которые также спустя некоторое время эксплуатации затупятся и станут неактуальными. Большинство мастеров попросту избавляются от таких расходных материалов, а некоторые прибегают к самостоятельному их затачиванию на наждаке. Для разрешения данной проблемы были изобретены специальные приспособления, предназначающиеся для заточки сверл.

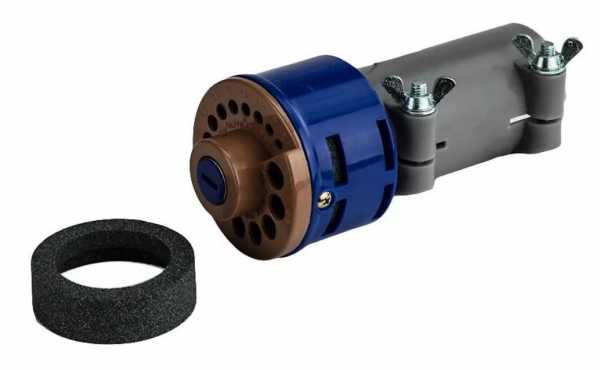

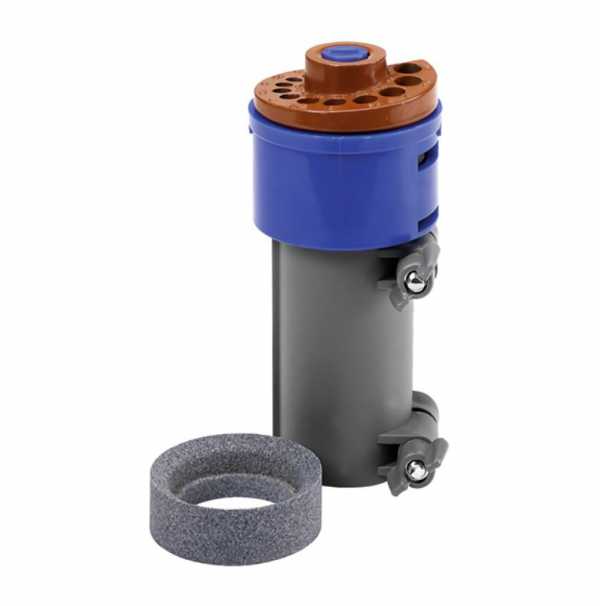

Такое приспособление представляет собой несложную конструкцию, функциональная часть которой располагается внутри корпуса из пластика. В корпусе во вращение приводится абразивный круг, который имеет определенную форму, позволяющую создавать необходимый угол заточки. С торцевой стороны приспособления имеются специальные отверстия с определенными диаметрами под соответствующие сверла. Обычно насадка позволяет осуществлять затачивание расходных материалов диаметром от 3 до 10 мм. Абразивный круг или точило приводится в движение посредством дрели, для чего устройство присоединяется при помощи специальной соединительной муфты.

Важно знать! Сверла диаметром более 10 мм можно заточить вручную на наждаке, поэтому большинство насадок выпускается именно для затачивания маленьких деталей.

Отверстия для сверл имеют определенный угол, под которым происходит соприкосновение затачивающейся детали с поверхностью точильного круга в соответствующем положении. После того, как деталь будет установлена в отверстие подходящего диаметра, необходимо запустить дрель. Таким способом будет обработана одна из режущих кромок, после чего необходимо развернуть деталь на 180 градусов, и выполнить заточку второй кромки.

Плюсы и минусы использования

Оценивая рациональность подобных насадок на дрель для заточки сверл, следует отметить, что они вовсе не предназначается для постоянного и интенсивного применения. К ряду их положительных факторов можно отнести:

  1. Невысокая стоимость изделий. Это обусловлено простотой конструкции устройства.
  2. Простота применения. Пользоваться устройством очень легко, с чем может справиться даже новичок. В отличие от наждачного станка, выполнить затачивание на специальной насадке не только легко, но еще и быстро.
  3. Возможность использования приспособления для разного диаметра сверл. Немаловажный фактор, позволяющий осуществить заточку целого арсенала деталей из домашней коллекции при помощи одной насадки.

Среди минусов рассматриваемый инструмент имеет следующие недостатки:

  1. Невозможность осуществлять полноценную заточку. Хотя производитель и сообщает, что изделие предназначается для затачивания деталей, в действительности же оно обеспечивает только заточку кромок.
  2. Ненадежная фиксация изделия на патроне дрели. Большинство производителей выпускают насадки с пластиковым фиксатором, что делается для удешевления устройства.
  3. Невозможность изменения угла затачивания. Угол заточки уже изначально заложен в приспособлении.
  4. Трудности в применении. Чтобы воспользоваться насадкой, необходимо закреплять дрель в неподвижном состоянии, что позволит обеспечить удобство применения устройства. При этом одной рукой потребуется нажимать на кнопку «Пуск» на дрели, а второй придерживать затачиваемую деталь.

В целом, рассматриваемые приспособления являются достаточно эффективными, если использовать их строго по предназначению.

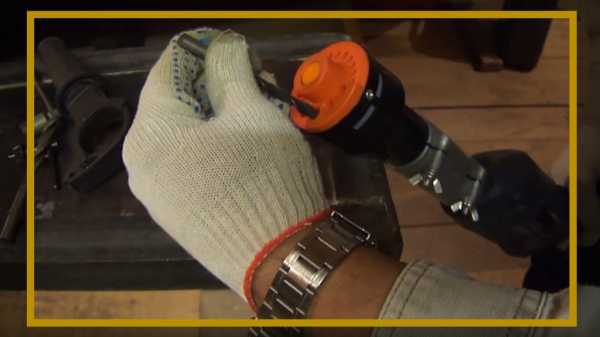

Использование приспособления

Несмотря на простоту конструкции приспособления для заточки сверл, справляется оно со своим прямым предназначением достаточно качественно, что подтверждает видеоролик в конце материала. Такое изделие будет помогать каждому мастеру, особенно при выполнении работ в полевых условиях.

Важно знать! Осуществлять заточку «мертвых» режущих кромок противопоказано, так как можно полностью сточить наждак.

При заточке сверл следует помнить, что данное устройство не является полноценным станком. Использовать его на постоянной основе не рекомендуется, так как это приведет к быстрому стачиванию наждака. Прибегать к применению устройства производитель рекомендует в случае отсутствия доступа к стационарному оборудованию. Применять в условиях производства такие приспособления вовсе не рационально, так как потребуется достаточно часто менять наждаки.

Важно знать! В комплекте к изделию обычно прилагается один запасной наждак. Приобрести наждаки отдельно практически невозможно, поэтому при их стачивании, потребуется приобретать новое изделие.

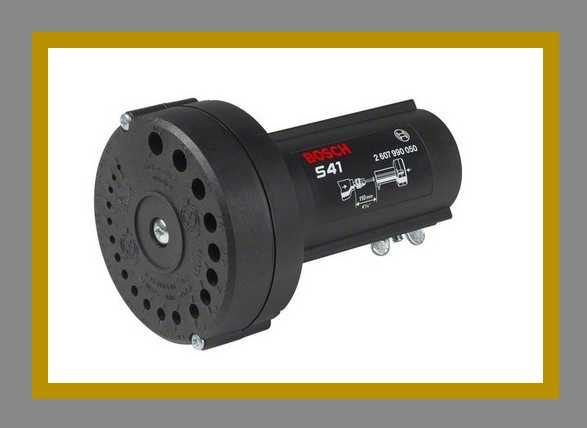

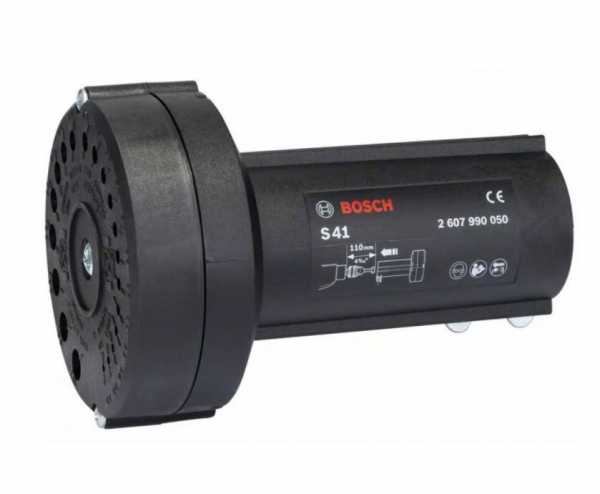

Точилка фирмы BOSCH

Из этого следует, что применять насадку для заточки сверл необходимо только в крайних случаях. Такими крайними случаями являются работы в полевых условиях, а также при выполнении работ по строительству, когда ограничен доступ к стационарному станку. В домашнем арсенале у каждого мастера обязательно должна быть такая насадка, которая позволит существенно упростить жизнь.

instrumentyvdom.ru

Насадка на дрель для заточки сверл (3.5-10 мм) KWB 5032-00 в Самаре

Приспособление KWB 5032-00 предназначено для заточки спиральных HSS-сверл d 3,5 - 10 мм. Предустановленный угол 118°, для дрелей с шейкой d43 мм. Принцип работы:  серая часть насадки закрепляется на шейке дрели. При включении дрели патрон вращает расположенный внутри точильный камень. Для формирования правильного угла заточки остается выбрать гнездо нужного диаметра сверла. В комплекте запасной камень.
