Очередная переделка шуруповерта на литий + решаем проблемы платы BMS. Плата bms в шуруповерт


Очередная переделка шуруповерта на литий + решаем проблемы платы BMS

Давно не было обзора переделки шуруповерта на литий :) Обзор посвящен в основном плате BMS, но будут ссылки и еще на некоторые мелочи, задействованные в переводе моего старого шуруповерта на литиевые батареи формата 18650. Коротко — эту плату брать можно, после небольшого допиливания она вполне нормально работает в шуруповерте. ЗЫ: много текста, картинки без спойлеров.

P.S. Обзор почти юбилейный на сайте — 58000-й, если верить адресной строке браузера ;)

Зачем все это

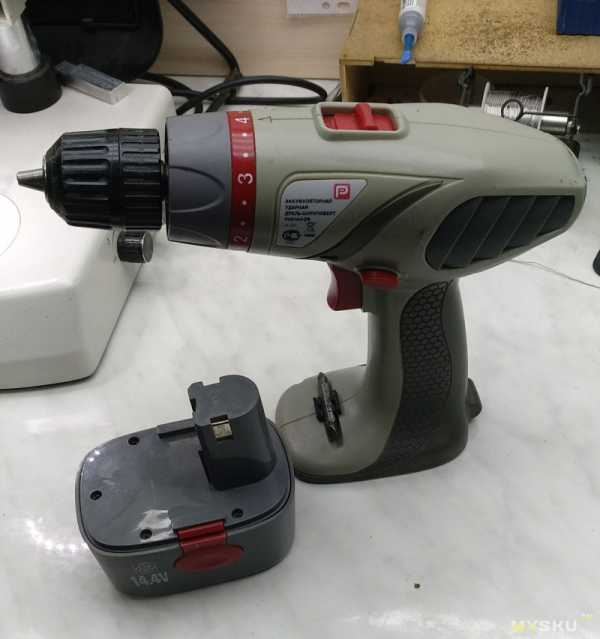

Трудится у меня уже несколько лет купленный в строймаге по дешевке безымянный двухскоростной шуруповерт на 14.4 вольта. Точнее, не прям совсем безымянный — на нем проставлена марка этого строймага, но и не какой-то именитый. На удивление живуч, до сих пор не сломался и выполняет все, что я от него требую — и сверление, и закручивание-раскручивание шурупов, и как намотчик трудится :) Но вот его родные NiMH аккумуляторы так долго работать не захотели. Один из двух комплектных окончательно сдох год назад после 3 лет эксплуатации, второй в последнее время уже не жил, а существовал — полной зарядки хватало на 15-20 минут работы шуруповерта с перерывами. Сначала я хотел обойтись малыми силами и просто заменить старые банки на такие же новые. Купил вот эти у вот этого продавца — aliexpress.com/item/Russian-seller-18-pcs-Sub-C-SC-battery-1-2V-1300mAh-Ni-Cd-NiCd-Rechargeable-Battery/32660234790.html Они отлично работали (хотя и немного хуже родных) целых два или три месяца, после чего сдохли быстро и полностью — после полного заряда их не хватало даже на закрутить десяток шурупов. Не рекомендую брать у него аккумуляторы — хотя емкость изначально соответствовала обещанной, долго они не протянули. И я понял, что придется все-таки заморочиться.

Ну и теперь о главном :)

Повыбирав на Али из предлагаемых плат BMS, остановился на обозреваемой, по ее размерам и параметрам:
  • Модель: 548604
  • Отключение по перезаряду при напряжении: 4.28+ 0.05 V (на ячейку)
  • Восстановление после отключение по перезаряду при напряжении: 4.095-4.195V (на ячейку)
  • Отключение по переразряду при напряжении: 2.55±0.08 (на ячейку)
  • Задержка отключения по перезаряду: 0.1s
  • Температурный диапазон: -30-80
  • Задержка отключения по КЗ: 100ms
  • Задержка отключения по превышению тока: 500 ms
  • Ток балансировки ячеек: 60mA
  • Рабочий ток: 30A
  • Максимальный ток (срабатывание защиты): 60A
  • Работа защиты по КЗ: самовосстановление после отключения нагрузки
  • Размеры: 45x56mm
  • Основные функции: защита от перезаряда, защита от переразряда, защита от КЗ, защита от перегрузки по току, балансировка.
Вроде все отлично подходит для задуманного, наивно думал я :) Нет, чтобы почитать обзоры других BMS, а главное — комментарии к ним… Но мы же предпочитаем свои грабли, и только наступив на них, узнаем, что авторство на эти грабли уже давным давно и множество раз описано в инете :)

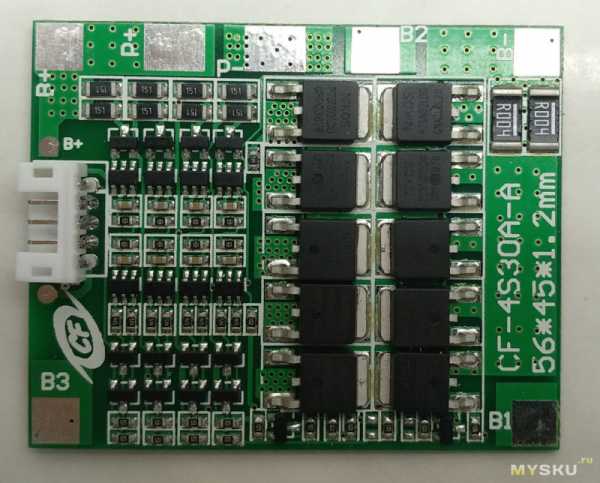

Все компоненты платы размещены на одной стороне:

Вторая сторона пустая и покрыта белой маской:

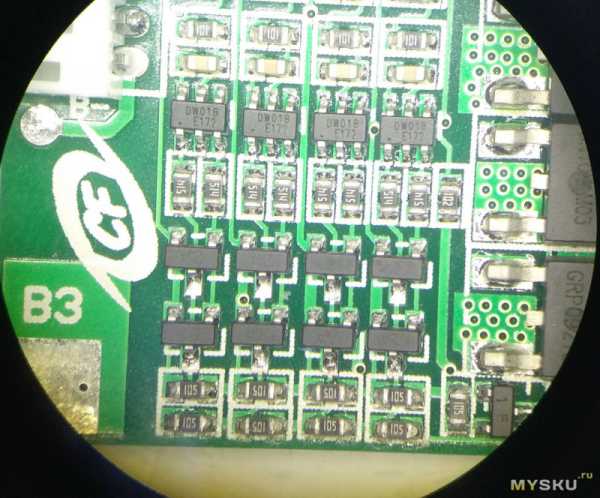

Часть, отвечающая за балансировку при заряде:

Эта часть отвечает за защиту ячеек от перезаряда/переразряда и она же отвечает за общую защиту от КЗ:

Мосфеты:

Собрано аккуратно, откровенных разводов флюса нет, вид вполне приличный. В комплекте шел хвост с разъемом, был сразу воткнут в плату. Длина проводов в этом разъеме — около 20-25 см. К сожалению, сразу его не сфотографировал.

Что еще заказал именно для этой переделки:Аккумуляторы — aliexpress.com/item/6pcs-lot-LiitoKala-LG-HG2-18650-18650-3000mah-electronic-cigarette-Rechargeable-batteries-power-high-discharge-30A/32793701336.htmlНикелевые полоски для спайки аккумуляторов: aliexpress.com/item/100pcs-lot-0-2mm-x-6mm-x-100mm-Quality-low-resistance-99-96-pure-nickel-Strip/32334231879.html (да, знаю, что можно спаять и проводами, но полосками будет занято меньше пространства и получится эстетичнее :)) Да и изначально я хотел даже собрать контактную сварку (не только для этой переделки, конечно), поэтому и заказал полоски, но лень победила и пришлось паять.

Выбрав свободный день (точнее, нагло послав все остальные дела подальше), я взялся за переделку. Для начала разобрал батарею со сдохшими китайскими аккумуляторами, выкинул аккумуляторы и тщательно замерил пространство внутри. После чего сел рисовать держатель батарей и платы в 3D-редакторе. Плату тоже пришлось нарисовать (без подробностей) чтобы примерить все в сборе. Получилось как-то так:По задумке плата крепится сверху, одной стороной в пазы, вторая сторона зажимается накладкой, сама плата серединой лежит на выступающей плоскости, чтобы при ее прижатии она не прогибалась. Сам держатель сделан такого размера, чтобы плотно сидеть внутри корпуса батареи и не болтаться там.Сначала подумывал сделать пружинные контакты для аккумуляторов, но отказался от этой мысли. Для больших токов это не лучший вариант, поэтому оставил в держателе вырезы для никелевых полосок, которыми аккумуляторы будут спаяны. Так же оставил вертикальные вырезы для проводов, которые должны выходить от межбаночных соединений за пределы крышки.Поставил печататься на 3D-принтере из ABS и через несколько часов все было готово :)Прикручивание всего навесного я решил не доверять шурупам и вплавил в корпус вот такие вставные гаечки М2.5:Брал тут — aliexpress.com/item/200pcs-M2-5-x-4mm-x-OD-3-5mm-Injection-Molding-Brass-Knurled-Thread-Inserts-Nuts/32428033377.htmlОтличная вещь для подобного применения! Вплавляется не спеша паяльником. Чтобы пластик не набился внутрь при вплавлении в глухие отверстия, я вкручивал в эту гайку болтик подходящей длины и грел его шляпку жалом паяльника с большой каплей олова для лучшей теплопередачи. Отверстия в пластике под эти гайки оставляются чуть меньше (на 0.1-0.2 мм) диаметра внешней гладкой (средней) части гайки. Держатся очень крепко, можно сколько угодно вкручивать-выкручивать болтики и не особо стесняться с усилием затяжки.

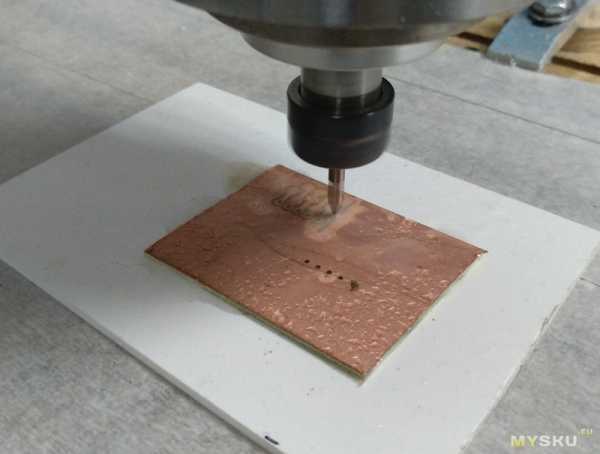

Для того чтобы иметь возможность побаночного контроля и, при необходимости, зарядки с внешней балансировкой, в задней стенке батареи будет торчать 5-контактный разъем, для которого я быстро накидал платку и изготовил ее на станке:В держателе предусмотрена площадка для этой платки.

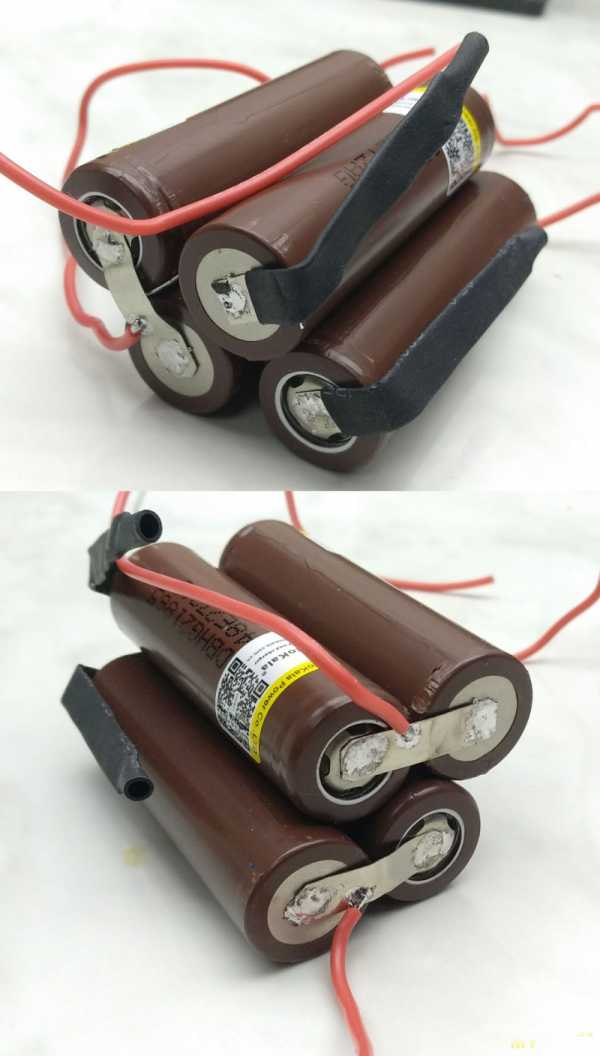

Как я уже писал, аккумуляторы я спаивал никелевыми полосками. Увы, этот метод не лишен недостатков и один из аккумуляторов возмутился таким обращением с ним настолько, что оставил на своих контактах только 0.2 вольта. Пришлось его выпаивать и паять другой, благо брал их с запасом. В остальном никаких трудностей не возникло. С помощью кислоты лудим контакты аккумулятора и нарезанные по нужной длине никелевые полоски, потом тщательно протираем ватой со спиртом (но можно и с водой) все залуженное и вокруг него, и паяем. Паяльник должен быть мощным и либо уметь очень резво реагировать на остывание жала, либо просто иметь массивное жало, которое не остынет мгновенно при контакте с массивной железкой.Очень важно: во время пайки и при всех последующих операциях со спаянным блоком аккумуляторов нужно внимательнейшим образом следить за тем, чтобы не замкнуть какие-либо контакты аккумуляторов! Кроме того, как указал в комментариях ybxtuj, очень желательно паять их разряженными, и я абсолютно согласен с ним, так последствия будут легче если все-таки что-то замкнется. КЗ такой батареи, даже разряженной, может привести к большим неприятностям.К трем промежуточным соединениям между аккумуляторами припаял провода — они пойдут на разъем платы BMS для контроля за банками и на внешний разъем. Забегая вперед, хочу сказать, что с этими проводами я проделал немного лишней работы — их можно не вести к разъему платы, а припаять к соответствующим контактам B1, B2 и B3. Эти контакты на самой плате соединены с контактами разъема.

Кстати, я везде использовал провода в силиконовой изоляции — совершенно не реагируют на нагрев и очень гибкие. Покупал на Ебее нескольких сечений, но точную ссылку уже не помню… Очень они мне нравятся, но есть и минус — силиконовая изоляция не слишком прочна механически и легко повреждается острыми предметами.

Примерил аккумуляторы и плату в держателе — все превосходно:

А вот для чего я оставлял запас по глубине пазов для аккумуляторов:Это силиконовые самоклеящиеся ножки. Такие же наклеены и на дно пазов, глубина которых рассчитана так, что при закручивании крышки эти ножки прижимают с обеих сторон аккумуляторы, не давая им болтаться и при этом в силу своей упругости не оказывая существенного давления на них. Кстати, эти ножки очень хороши и в качестве именно ножек (как ни странно :)) — упругие и совершенно не скользят. Маст хейв в арсенале самодельщика :)Брал эти ножки тут — aliexpress.com/item/500pcs-8-4mm-3M-self-adhesive-soft-clear-anti-slip-bumpers-silicone-rubber-feet-pads-high/32241890556.html

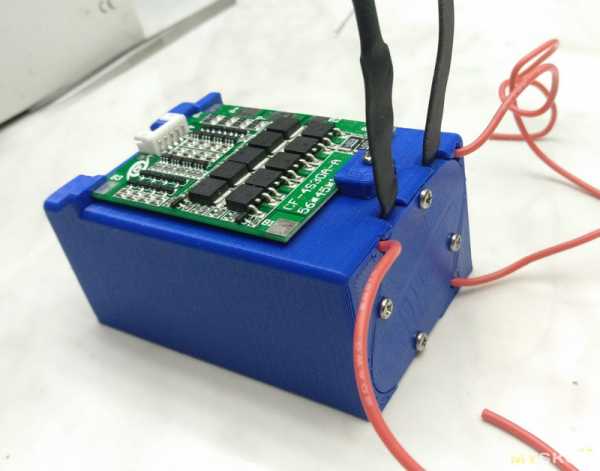

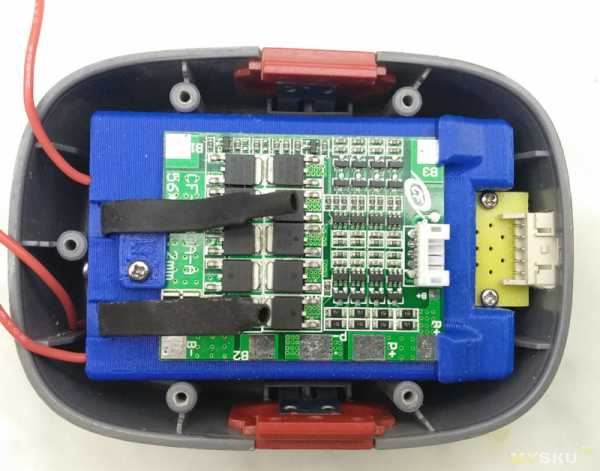

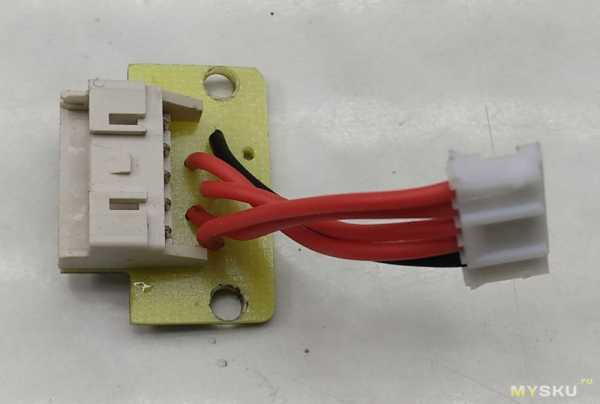

Примерил платку с разъемом, дремелем выпилил в корпусе батареи отверстие под разъем… и промахнулся по высоте, не от той плоскости взял размер. Получилась приличная такая щель:

Теперь остается спаять все в кучу.На свою платку припаял идущий в комплекте хвост, обрезав его по нужной длине:Туда же впаял провода от межбаночных соединений. Хотя, как я уже писал, можно было припаять их на соответствующие контакты платы BMS, но тут есть и неудобство — чтобы вытащить аккумуляторы нужно будет отпаивать от BMS не только плюс и минус, но и еще три провода, а сейчас можно просто выдернуть разъем.Немного повозиться пришлось с контактами батареи: в родном исполнении пластиковая деталь (держащая контакты) внутри ножки батареи поджимается одним аккумулятором, стоящим прямо под ней, а сейчас пришлось думать чем эту деталь зафиксировать, да так чтобы не намертво. Вот эта деталь:В конце концов взял кусок силикона (остался от заливки какой-то формы), отрезал от него примерно подходящий кусок и вставил в ножку, поджав ту деталь. Заодно этот же кусок силикона прижимает держатель с платой, ничего болтаться не будет.На всякий случай проложил поверх контактов каптоновую изоленту, провода прихватил несколькими соплями каплями термоклея, чтобы они не попали между половинками корпуса при его сборке.

Зарядка и балансировка

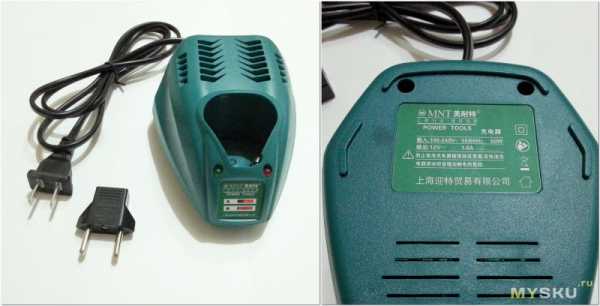

Зарядку я оставил родную от шуруповерта, она как раз выдает на холостом ходу около 17 вольт. Правда, зарядка тупа и никакой стабилизации тока или напряжения в ней нет, есть только таймер, отключающий ее примерно через час после начала заряда. Ток выдает около 1.7А, что хоть и многовато, но допустимо для этих аккумуляторов. Но это пока я не доделаю ее до нормальной, со стабилизацией тока и напряжения. Потому что сейчас плата отказывается балансировать одну из ячеек, имевшую изначально заряд на 0.2 вольта больше. BMS отключает заряд когда напряжение на этой ячейке доходит до 4.3 вольта, соответственно на остальных оно остается в пределах 4.1 вольта. Читал где-то утверждение, что эта BMS нормально балансирует только с зарядкой CV/CC, когда ток под конец заряда постепенно снижается. Возможно, это так и есть, так что впереди меня ждет модернизация зарядки :) Разряжать до конца не пробовал, но уверен, что защита по разряду сработает. На Ютубе есть ролики с тестами этой платы, все работает как положено.

А теперь о граблях

Все банки заряжены до 3.6 вольт, все готово к запуску. Вставляю батарею в шуруповерт, нажимаю курок и… Уверен, что не один человек, знакомый с этими граблями, сейчас подумал «И хрен стартанул у тебя шуруповерт» :) Абсолютно верно, шуруповерт слегка дернулся и все. Отпускаю курок, нажимаю снова — то же самое. Нажимаю плавно — стартует и разгоняется, но стоит стартануть его чуть порезче — отказ. «Вот же ...», подумал я. Китаец, наверное, указал в спецификации китайские амперы. Ну да ладно, у меня есть отличная толстая нихромовая проволока, сейчас я напаяю ее кусок поверх резисторов-шунтов (стоят два по 0.004 Ома в параллель) и настанет мне если и не счастье, то хотя бы какое-то улучшение ситуации. Улучшение не настало. Даже когда я вообще исключил из работы шунт, просто припаяв минус батареи после него. То есть не то что улучшений не настало, а не настало вообще никаких изменений. И вот тогда я полез в инет и обнаружил, что копирайт на эти грабли мне не светит — они давно уже исхожены другими. Но вот решения как-то не было видно, кроме кардинального — покупать плату, подходящую именно для шуруповертов.

И решил я попробовать все же доковыряться до корня проблемы.

Предположения что срабатывает защита от перегрузки при пусковых токах я отмел, так как даже без шунта ничего не менялось.Но все же посмотрел осциллографом на самодельном шунте 0.077 ома между аккумуляторами и платой — да, ШИМ видно, резкие пики потребления с частотой примерно 4 кГц, через 10-15 мс после начала пиков плата отрубает нагрузку. Но эти пики показывали меньше 15 ампер (исходя из сопротивления шунта), так что точно дело не в токовой перегрузке (как оказалось впоследствии, это не совсем верно). Да и керамическое сопротивление 1 Ом не вызывало отключения, а ведь ток тоже под 15 ампер.Был еще вариант кратковременной просадки на банках при пуске, от чего срабатывает защита от переразряда и я полез смотреть что творится на банках. Ну да, там ужас творится — пиковая просадка до 2.3 вольта на всех банках, но она очень короткая — меньше миллисекунды, тогда как плата обещает ждать сотню миллисекунд перед тем как врубит защиту от переразряда. «Китайцы указали китайские миллисекунды», подумал я и полез смотреть схему контроля напряжения банок. Оказалось, что в ней стоят RC-фильтры, сглаживающие резкие изменения (R=100 Om, C=3.3 uF). После этих фильтров — уже на входе микросхем, контролирующих банки, просадка была поменьше — всего до 2.8 вольт. Кстати, вот даташит на микросхемы контроля банок на этой плате DW01B — www.zahranvane.com/Download?file=298&name=DW01B.pdfПо даташиту время реакции на переразряд тоже немалое — от 40 до 100 мс, что не вписывается в картину. Но ладно, предположить больше нечего, поэтому поменяю-ка я сопротивления в RC-фильтрах со 100 Ом на 1 кОм. Это кардинально улучшило картину на входе микросхем, просадок меньше 3.2 вольт там больше не было. Но ничуть не изменило поведение шуруповерта — чуть более резкий старт — и затык.«Пойдем простым логическим ходом»©. Отрубать нагрузку могут только эти микросхемы DW01B, которые контролируют все параметры разряда. И я просмотрел осциллографом управляющие выходы всех четырех микросхем. Все четыре микросхемы никаких попыток отключить нагрузку при старте шуруповерта не делают. А с затворов мосфетов управляющее напряжение пропадает. Или мистика или китайцы что-то навертели в простой схеме, которая должна быть между микросхемами и мосфетами.И начал я реверс-инжиниринг этой части платы. С матюками и бегая от микроскопа к компьютеру.

Вот что нарисовалось в итоге:В зеленом прямоугольнике — это сами аккумуляторы. В синем — ключи с выходов микросхем защиты, тоже ничего интересного, в нормальной ситуации их выходы на R2,R10 просто «висят в воздухе». Самая интересная часть — в красном квадрате, вот тут-то, как оказалось, собака и порылась. Мосфеты я нарисовал по одному для упрощения, левый отвечает за разряд в нагрузку, правый за заряд.Насколько я понял, причина отключения в резисторе R6. Через него организована «железная» защита от токовой перегрузки за счет падения напряжения на самом мосфете. Причем эта защита работает как триггер — стоит напряжению на базе VT1 начать повышаться, как он начинает снижать напряжение на затворе VT4, от чего тот начинает снижать проводимость, на нем повышается падение напряжения, что приводит к еще большему увеличению напряжения на базе VT1 и пошел лавинообразный процесс, приводящий к полному открытию VT1 и, соответственно, закрытию VT4. Почему это происходит при пуске шуруповерта, когда пики тока не достигают и 15А, тогда как постоянная нагрузка в 15А работает — я не знаю. Возможно тут играет роль емкость элементов схемы или индуктивность нагрузки.Для проверки я сначала сделал симуляцию этой части схемы:И вот что получил по результатам ее работы:По оси X — время в миллисекундах, по Y — напряжение в вольтах.На нижнем графике — включение нагрузки (на цифры по Y можно не смотреть, они условны, просто вверх — нагрузка включена, вниз — выключена). Нагрузкой является сопротивление 1 Ом.На верхнем графике красным — ток нагрузки, синим — напряжение на затворе мосфета. Как видно, напряжение на затворе (синим) снижается с каждым импульсом тока нагрузки и в конце концов падает до нуля, а значит нагрузка отключается. И не восстанавливается даже когда нагрузка перестает пытаться что-то потреблять (после 2 миллисекунд). И хотя здесь применены другие мосфеты с другими параметрами, картина один в один как в плате BMS — попытка старта и отключение через считанные миллисекунды.Ну что ж, примем это за рабочую гипотезу и вооружившись новыми знаниями попробуем разгрызть этот кусок науки китайца :)Тут есть два варианта:1. Поставить небольшой конденсатор параллельно резистору R1, это:Конденсатор 0.1 мкф, по симуляции можно и меньше, до 1 нф.Результат симуляции в таком варианте:2. Убрать вообще резистор R6:Результат симуляции этого варианта:

Я попробовал оба варианта — оба работают. Во втором варианте шуруповерт не отключается ни при каких обстоятельствах — старт, блокировка вращения — крутит (или изо всех сил пытается). Но как-то не совсем спокойно жить с отключенной защитой, хотя еще и остается защита от КЗ на микросхемах.При первом варианте шуруповерт уверенно стартует при любом нажатии. Добиться отключения я смог только когда стартовал его на второй скорости (повышенная для сверления) с заблокированным патроном. Но и то он довольно сильно дергает перед отключением. На первой скорости я не смог добиться его отключения. Этот вариант я и оставил себе, меня он полностью устраивает.

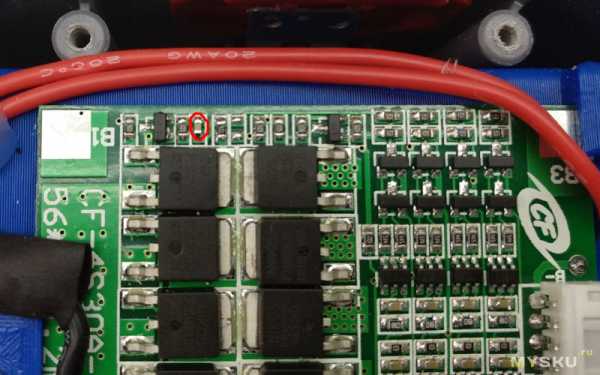

На плате даже есть пустые места для компонентов и одно из них как будто специально предназначено для этого конденсатора. Рассчитано оно под размер SMD 0603, сюда я и впаял 0.1 мкф (обвел его красным):

ИТОГ

Плата вполне оправдала ожидания, хотя и преподнесла сюрприз :) Плюсы и минусы расписывать не вижу смысла, все это в ее параметрах, укажу только одно достоинство: совершенно незначительная доработка превращает эту плату в полноценно работающую с шуруповертами :)

ЗЫ: блин, я шуруповерт переделывал меньше времени, чем писал этот обзор :)ЗЗЫ: возможно меня поправят в чем-то более опытные в силовой и аналоговой схемотехнике товарищи, сам-то я цифровик и аналог воспринимаю через пень колоду :)

mysku.me

3S-4S платы BMS или один из вариантов переделки шуруповерта под литий

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о двух простеньких платках, предназначенных для контроля за сборками Li-Ion аккумуляторов, именуемые BMS. В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литий на основе этих плат или подобных. Кому интересно, милости прошу под кат.Update 1, Добавлен тест рабочего тока плат и небольшое видео по красной платеUpdate 2, Поскольку тема вызвала небольшой интерес, поэтому постараюсь дополнить обзор еще несколькими способами переделки шурика, чтобы получился некий простенький FAQ Общий вид:Краткие ТТХ плат:Примечание:

Сразу же хочу предупредить – с балансиром только синяя плата, красная без балансира, т.е. это чисто плата защиты от перезаряда/переразряда/КЗ/высокого нагрузочного тока. А также вопреки некоторым убеждениям ни одна из них не имеет контроллера заряда (CC/CV), поэтому для их работы необходима специальная платка с фиксированным напряжение и ограничением тока.

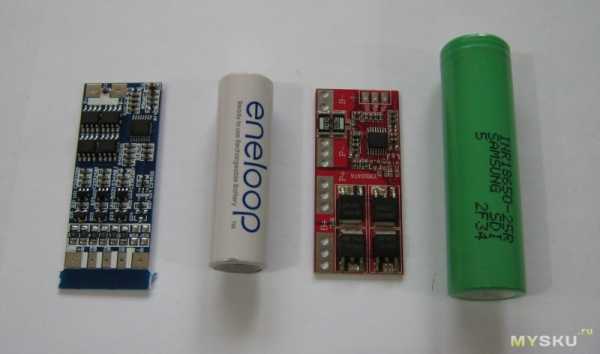

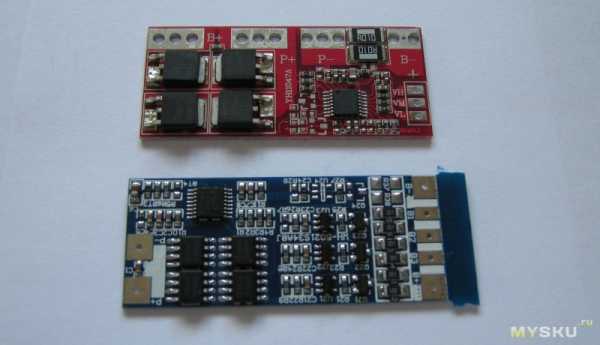

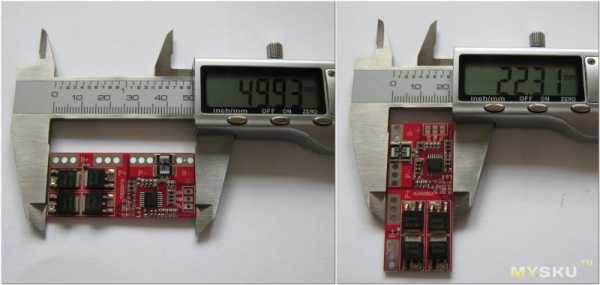

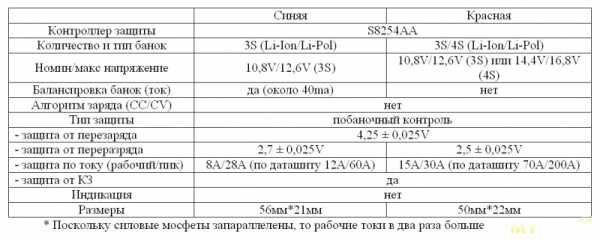

Габариты плат:

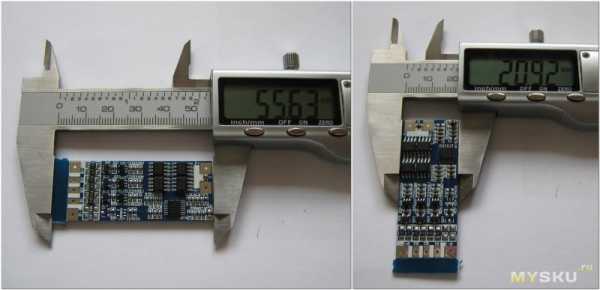

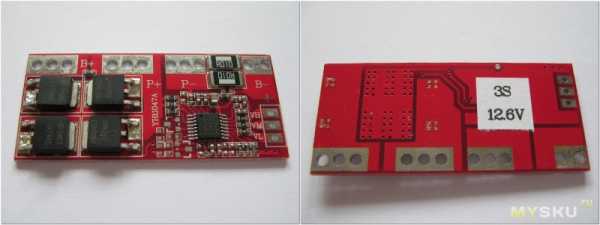

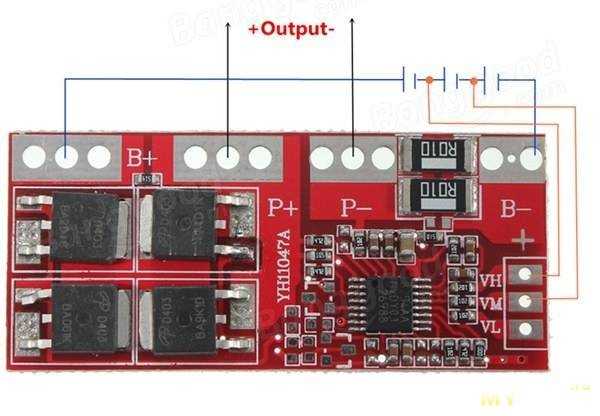

Размеры плат совсем небольшие, всего 56мм*21мм у синей и 50мм*22мм у красной:Вот сравнение с аккумуляторами АА и 18650:Внешний вид:

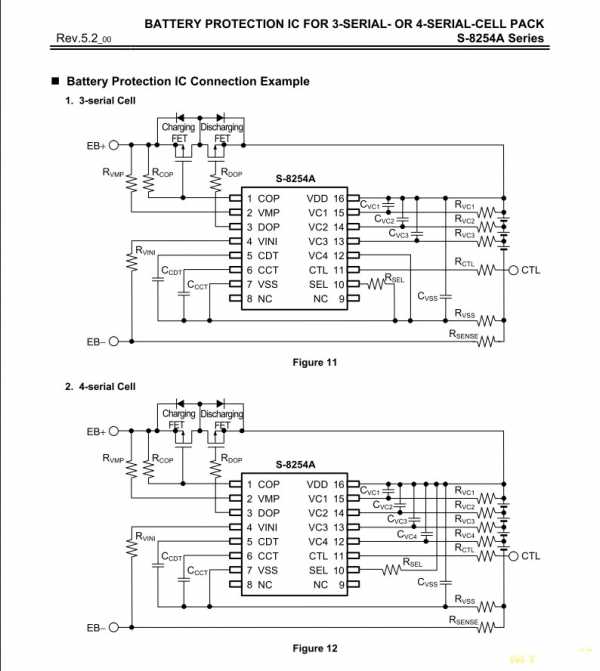

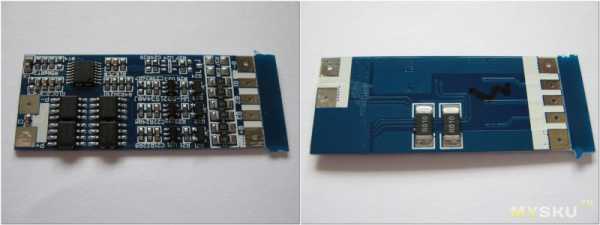

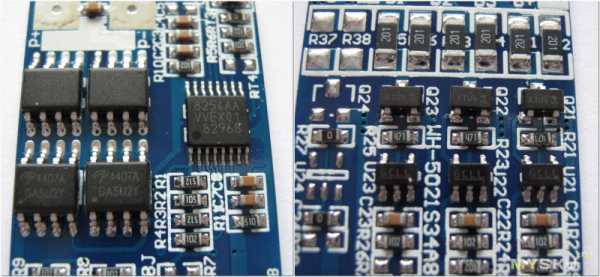

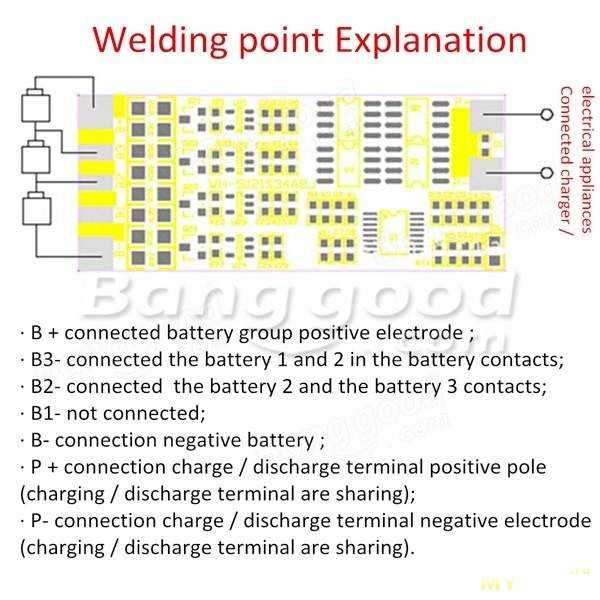

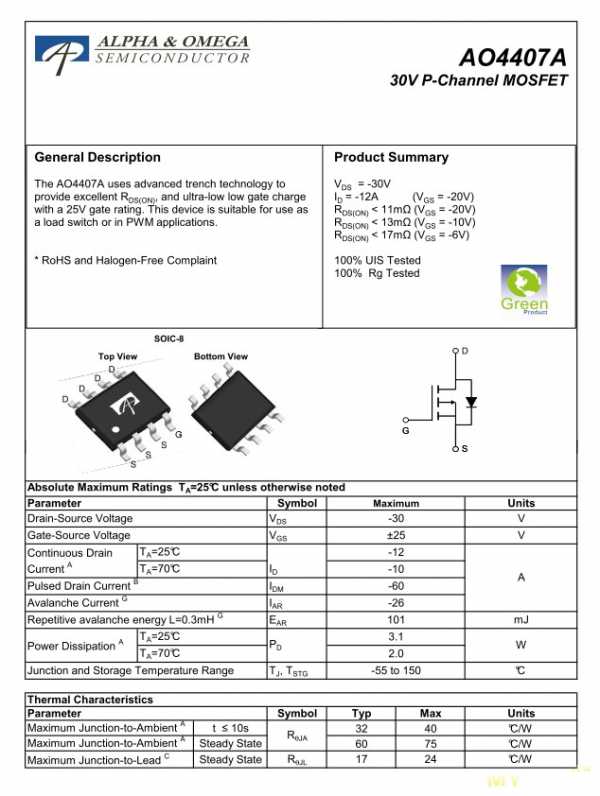

Начнем с синей платы защиты:При более детальном рассмотрении можно увидеть контроллер защиты – S8254AA и компоненты балансировки для 3S сборки:К сожалению, рабочий ток по заявлению продавца всего 8А, но судя по даташитам один мосфет AO4407A рассчитан на 12А (пиковый 60А), а у нас их два:Еще отмечу, что ток балансировки совсем небольшой (около 40ma) и активируется балансировка, как только все ячейки/банки перейдут в режим CV (вторая фаза заряда).Подключение:Красная плата попроще, ибо не имеет балансира:Она также выполнена на основе контроллера защиты – S8254AA, но рассчитана на более высокий рабочий ток в 15А (опять же по заявлениям производителя):Ходя по даташитам на используемые силовые мосфеты, рабочий ток заявлен 70А, а пиковый 200А, хватит даже одного мосфета, а у нас их два:Подключение аналогичное:Итого, как мы видим, на обеих платах присутствует контроллер защиты с необходимой развязкой, силовые мосфеты и шунты для контроля проходящего тока, но в синей есть еще и встроенный балансир. Я особо не вникал в схему, но похоже, что силовые мосфеты запараллелены, поэтому рабочие токи можно умножать на два. Важное примечание — максимальные рабочие токи ограничиваются токовыми шунтами! Про алгоритм заряда (CC/CV) эти платки не знают. В подтверждение тому, что это именно платы защиты, можно судить по даташиту на контроллер S8254AA, в котором о зарядном модуле ни слова:Сам контроллер рассчитан на 4S соединение, поэтому с некоторой доработкой (судя по даташиту) – подпайкой кондера и резистора, возможно, заработает красная платка:Синюю платку так просто доработать до 4S не получится, придется допаивать элементы балансира.

Тестирование плат:

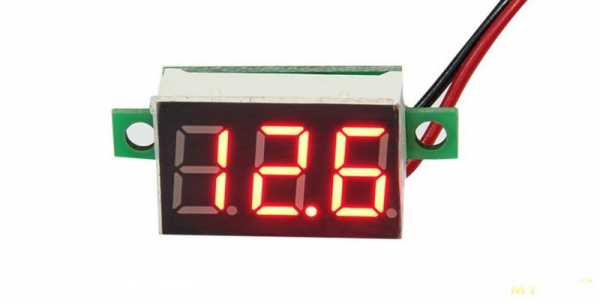

Итак, переходим к самому главному, а именно к тому, насколько они пригодны для реального применения. Для тестирования нам помогут следующие приспособления:— сборный модуль (три трех/четырехрегистровых вольтметра и холдер для трех 18650 аккумуляторов), который мелькал в моем обзоре зарядника iCharger 208B, правда, уже без балансировочного хвостика:— двухрегистровый ампервольтметр для контроля тока (нижние показания прибора):— понижающий DC/DC преобразователь с токоограничением и возможностью заряда лития:— зарядно-балансировочное устройство iCharger 208B для разряда всей сборки

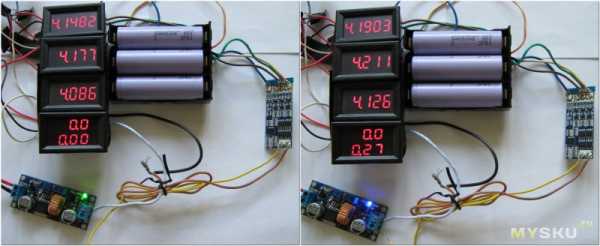

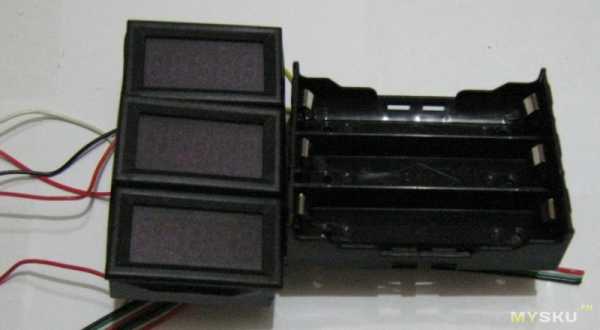

Стенд простой — плата преобразователь подает фиксированное постоянное напряжение 12,6V и ограничивает зарядный ток. По вольтметрам смотрим, на каком напряжении срабатывают платы и как отбалансированы банки.Для начала посмотрим главную фишку синей платы, а именно балансировку. На фото 3 банки, заряженные на 4,15V/4,18V/4,08V. Как видим – разбалансировка. Подаем напряжение, зарядный ток постепенно падает (нижний приборчик):Поскольку платка не имеет каких-либо индикаторов, то окончание балансировки можно оценить только на глаз. Амперметр за час с лишним до окончания уже показывал по нулям. Кому интересно, вот небольшой ролик о том, как работает балансир в этой плате:

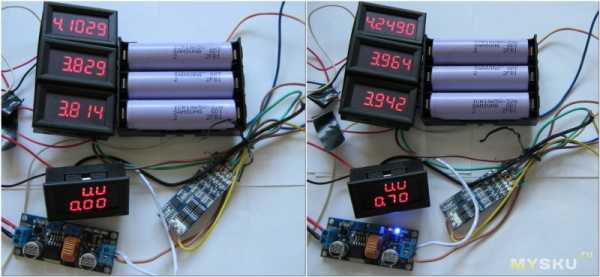

В итоге банки отбалансированы на уровне 4,210V/4,212V/4,206V, что весьма неплохо: При подаче напряжения чуть большего 12,6V, как я понял, балансир неактивен и как-только напряжение на одной из банок достигнет 4,25V, то контроллер защиты S8254AA отключает заряд: Такая же ситуация и с красной платой, контроллер защиты S8254AA отключает заряд также на уровне 4,25V: Теперь пройдемся по отсечке при нагрузке. Разряжать буду, как уже упоминал выше, зарядно-балансировочным устройством iCharger 208B в режиме 3S током 0,5А (для более точных замеров). Поскольку мне не очень хочется ждать разряда всей батареи, поэтому я взял один разряженный аккумулятор (на фото зеленый Самсон INR18650-25R). Синяя плата отключает нагрузку, как только напряжение на одной из банок достигнет 2,7V. На фото (без нагрузки->перед отключением->окончание): Как видим, ровно на 2,7V плата отключает нагрузку (продавец заявлял 2,8V). Как мне кажется, немного высоковато, особенно если учитывать тот факт, что в тех же шуруповертах нагрузки огромные, следовательно, и просадка напряжения большая. Все же желательно в таких приборах иметь отсечку под 2,4-2,5V. Красная плата, наоборот, отключает нагрузку, как только напряжение на одной из банок достигнет 2,5V. На фото (без нагрузки->перед отключением->окончание): Вот здесь вообще все отлично, но нет балансира.

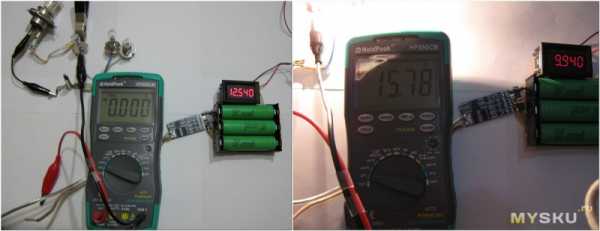

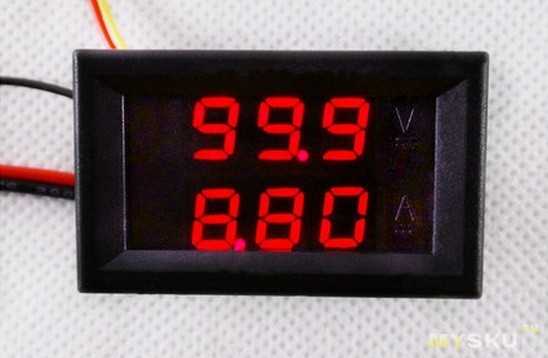

Update 1: Тест нагрузки:По току отдачи нам поможет следующий стенд:— все тот же холдер/держатель для трех 18650 аккумуляторов— 4-х регистровый вольтметр (контроль общего напряжения)— автомобильные лампы накаливания в качестве нагрузки (к сожалению, у меня всего 4 лампы накаливания по 65W, больше не имею)— мультиметр HoldPeak HP-890CN для измерения токов (макс 20А)— качественные медные многожильные акустические провода большого сечения

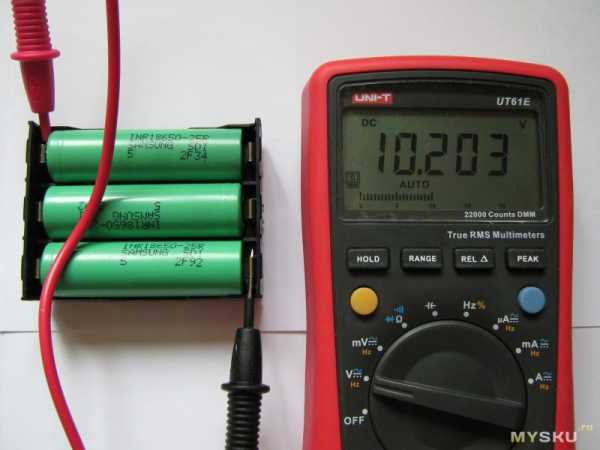

Пару слов о стенде: аккумуляторы соединены «вальтом», т.е. как бы друг за другом, для уменьшения длины соединительных проводов, а следовательно и падения напряжения на них при нагрузке будет минимальным:Соединение банок на холдере («вальтом»):В качестве щупов для мультиметра выступили качественные провода с крокодилами от зарядно-балансировочного устройства iCharger 208B, ибо HoldPeak’овские не внушают доверие, да и лишние соединения будут вносить дополнительные искажения.Для начала потестим красную плату защиты, как самую интересную в плане токовой нагрузки. Припаяем силовые и побаночные провода:Получается что-то типа этого (нагрузочные соединения получились минимальной длины):Я уже упоминал в разделе о переделке шурика о том, что подобные холдеры не очень предназначены для таких токов, но для тестов пойдет.Итак, стенд на основе красной платки (по замерам не более 15А):Коротко поясню: плата держит 15А, но у меня нет подходящей нагрузки, чтобы вписаться в этот ток, поскольку четвертая лампа добавляет еще около 4,5-5А, а это уже за пределами платки. При 12,6А силовые мосфеты теплые, но не горячие, самое то для продолжительной работы. При токах более 15А плата уходит в защиту. Я замерял с резисторами, они добавляли пару ампер, но стенд уже разобран.Огромный плюс красной платы – нет блокировки защиты. Т.е. при срабатывании защиты ее не нужно активировать подачей напряжения на выходные контакты. Вот небольшой видеоролик:

Немного поясню. Поскольку лампы накаливания в холодном виде имеют низкое сопротивление, да к тому же еще включены параллельно, то платка думает, что произошло короткое замыкание и срабатывает защита. Но благодаря тому, что у платы нет блокировки, можно немного разогреть спиральки, сделав более «мягкий» старт.

Синяя платка держит больший ток, но на токах более 10А силовые мосфеты сильно греются. На 15А платка выдержит не более минуты, ибо через 10-15 секунд палец уже не держит температуру. Благо остывают быстро, поэтому для кратковременной нагрузки вполне подойдут. Все бы ничего, но при срабатывании защиты плата блокируется и для разблокировки необходимо подавать напряжение на выходные контакты. Это вариант явно не для шуруповерта. Итого, ток в 16А держит, но мосфеты очень сильно греются:Вывод: лично мое мнение таково, что для электроинструмента отлично подойдет обычная плата защиты без балансира (красная). Она имеет высокие рабочие токи, оптимальное напряжение отсечки в 2,5V, да и легко дорабатывается до конфигурации 4S (14,4V/16,8V). Я считаю – это самый оптимальный выбор для переделки бюджетного шурика под литий.Теперь по синей платке. Из плюсов – наличие балансировки, но рабочие токи все же небольшие, 12А (24А) это для шурика с крутящим моментом 15-25Нм несколько маловато, особенно когда патрон уже почти стопорит при затяжке самореза. Да и напряжение отсечки всего 2,7V, а это значит, что при сильной нагрузке часть емкости батареи останется невостребованной, поскольку на высоких токах просадка напряжения на банках приличная, да и они рассчитаны на 2,5V. И самый большой минус – плата при сработке защиты блокируется, поэтому применение в шуруповерте нежелательно. Синюю платку лучше использовать в каких-нибудь самоделках, но это опять же, лично мое мнение.

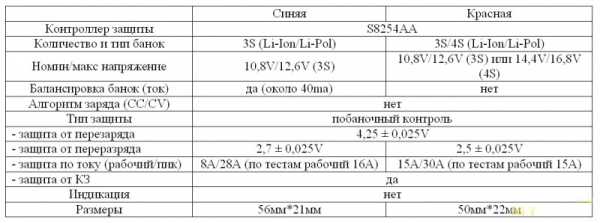

Возможные схемы применения или как переделать питание шурика на литий:

Итак, как же можно переделать питание любимого шурика с NiCd на Li-Ion/Li-Pol? Эта тема уже достаточно заезжена и решения, в принципе, найдены, но я вкратце повторюсь.Для начала скажу лишь одно – в бюджетных шуриках стоит лишь плата защиты от перезаряда/переразряда/КЗ/высокого нагрузочного тока (аналог обозреваемой красной платы). Никакой балансировки там нет. Более того, даже в некоторых брендовых электроинструментах нет балансировки. Это же относится ко всем инструментам, где есть гордые надписи «Зарядка за 30 минут». Да, они заряжаются за полчаса, но отключение происходит тогда, как только напряжение на одной из банок достигнет номинала или сработает плата защиты. Не трудно догадаться, что банки будут заряжены не полностью, но разница всего 5-10%, поэтому не столь важно. Главное запомнить, заряд с балансировкой идет, как минимум, несколько часов. Поэтому возникает вопрос, а оно вам надо?

Итак, самый распространенный вариант выглядит так:Сетевое ЗУ со стабилизированным выходом 12,6V и ограничением тока (1-2А) -> плата защиты -> 3 последовательно соединенных аккумулятораВ итоге: дешево, быстро, приемлемо, надежно. Балансировка гуляет в зависимости от состояния банок (емкость и внутреннее сопротивление). Вполне рабочий вариант, но через некоторое время разбалансировка даст о себе знать по времени работы.

Более правильный вариант:Сетевое ЗУ со стабилизированным выходом 12,6V, ограничением тока (1-2А) -> плата защиты с балансировкой -> 3 последовательно соединенных аккумулятораВ итоге: дорого, быстро/медленно, качественно, надежно. Балансировка в норме, емкость батареи максимальная

Итого, будем стараться сделать наподобие второго варианта, вот как можно сделать:1) Li-Ion/Li-Pol аккумуляторы, платы защиты и специализированное зарядно-балансировочное устройство (iCharger, iMax). Дополнительно придется вывести балансировочный разъем. Минусов всего два – модельные зарядники недешевые, да и обслуживать не очень удобно. Плюсы – высокий ток заряда, высокий ток балансировки банок2) Li-Ion/Li-Pol аккумуляторы, плата защиты с балансировкой, DC преобразователь с токоограничением, БП3) Li-Ion/Li-Pol аккумуляторы, плата защиты без балансировки (красная), DC преобразователь с токоограничением, БП. Из минусов только то, что со временем появится разбалансировка банок. Для минимизации разбалансировки, перед переделкой шурика необходимо подогнать напряжение к одному уровню и желательно брать банки из одной партии

Первый вариант сгодится только тем, кто имеет модельное ЗУ, но мне кажется, если им нужно было, то они уже давным давно переделали свой шурик. Второй и третий варианты практически одинаковые и имеют право на жизнь. Необходимо лишь выбрать, что важнее – скорость или емкость. Я считаю, что самый оптимальный вариант – последний, но только раз в несколько месяцев нужно балансировать банки.

Итак, хватит болтовни, переходим к переделке. Поскольку я не имею шурика на NiCd аккумах, поэтому о переделке только на словах. Нам будет нужно:

1) Источник питания:

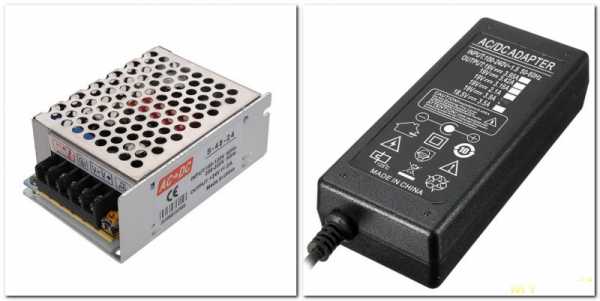

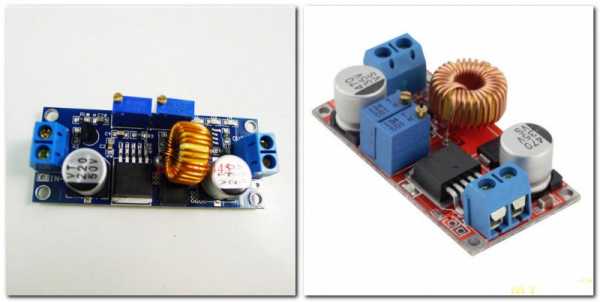

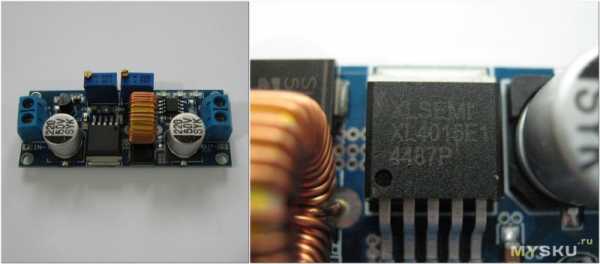

— Первый вариант. Блок питания (БП), как минимум, на 14V или больше. Ток отдачи желателен не менее 1А (в идеале около 2-3А). Нам подойдет блок питания от ноутбуков/нетбуков, от зарядных устройств (выход более 14V), блоки для питания светодиодных лент, видеозаписывающей аппаратуры (DIY БП), например этот или этот:— Понижающий DC/DC преобразователь с токоограничением и возможностью заряда лития, например этот или этот:— Второй вариант. Готовые блоки питания для шуриков с токоограничением и выходом 12,6V. Стоят недешево, как пример из моего обзора шуруповерта MNT — тыц:— Третий вариант. Готовый БП со стабилизацией:2) Плата защиты с балансиром или без оного. То току желательно брать с запасом:Если использоваться будет вариант без балансира, то необходимо подпаять балансировочный разъем. Это нужно для контроля напряжения на банках, т.е. для оценки разбалансировки. И как вы понимаете, нужно будет периодически дозаряжать батарею побаночно простым зарядным модулем TP4056, если началась разбалансировка. Т.е. раз в несколько месяцев, берем платку TP4056 и заряжаем поочереди все банки, которые по окончании заряда имеют напряжение ниже 4,18V. Данный модуль корректно отрубает заряд на фиксированном напряжении 4,2V. Данная процедура займет час-полтора, зато банки будут более-менее отбалансированы.Написано немного сумбурно, но для тех, кто в танке:Через пару месяцев ставим на зарядку батарею шуруповерта. По окончании заряда достаем балансировочный хвостик и меряем напряжение на банках. Если получается что-то вроде этого – 4,20V/4,18V/4,19V, то балансировка, в принципе не нужна. Но если картина следующая – 4,20V/4,06V/4,14V, то берем модуль TP4056 и дозаряжаем поочереди две банки до 4,2V. Другого варианта, кроме специализированных зарядников-балансиров я не вижу.

3) Высокотоковые аккумуляторы:Я уже ранее писал пару небольших обзоров о некоторых из них – тыц и тыц. Вот основные модели высокотоковых 18650 Li-Ion аккумуляторов:— Sanyo UR18650W2 1500mah (20А макс.)— Sanyo UR18650RX 2000mah (20А макс.)— Sanyo UR18650NSX 2500mah (20А макс.)— Samsung INR18650-15L 1500mah (18А макс.)— Samsung INR18650-20R 2000mah (22А макс.) — Samsung INR18650-25R 2500mah (20А макс.)— Samsung INR18650-30Q 3000mah (15А макс.)— LG INR18650HB6 1500mah (30А макс.)— LG INR18650HD2 2000mah (25А макс.)— LG INR18650HD2C 2100mah (20А макс.)— LG INR18650HE2 2500mah (20А макс.)— LG INR18650HE4 2500mah (20А макс.)— LG INR18650HG2 3000mah (20А макс.)— SONY US18650VTC3 1600mah (30А макс.)— SONY US18650VTC4 2100mah (30А макс.)— SONY US18650VTC5 2600mah (30А макс.)

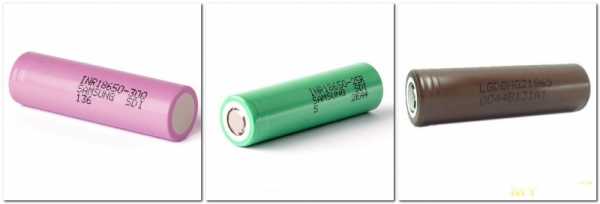

Я рекомендую проверенные временем дешевенькие Samsung INR18650-25R 2500mah (20А макс.), Samsung INR18650-30Q 3000mah (15А макс.) или LG INR18650HG2 3000mah (20А макс.). С другими баночками особо не сталкивался, но лично мой выбор — Samsung INR18650-30Q 3000mah. У Лыж был небольшой технологический дефект и начали появляться фейки с заниженной токоотдачей. Статью о том, как отличить фейк от оригинала могу скинуть, но чуть позже, нужно поискать ее.

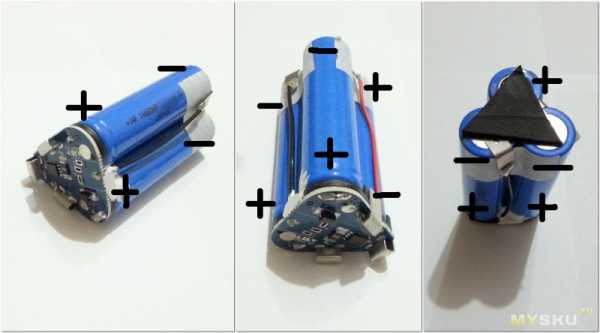

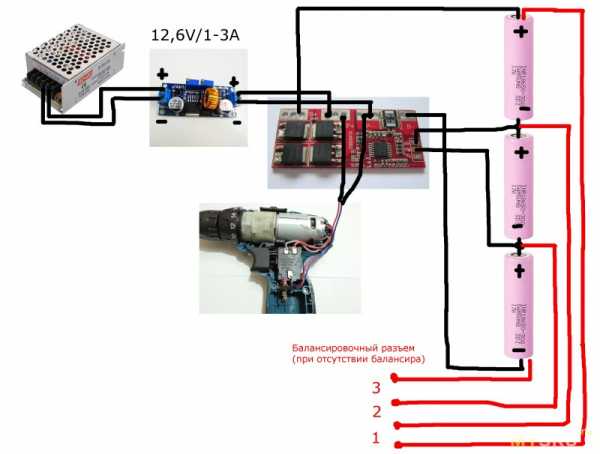

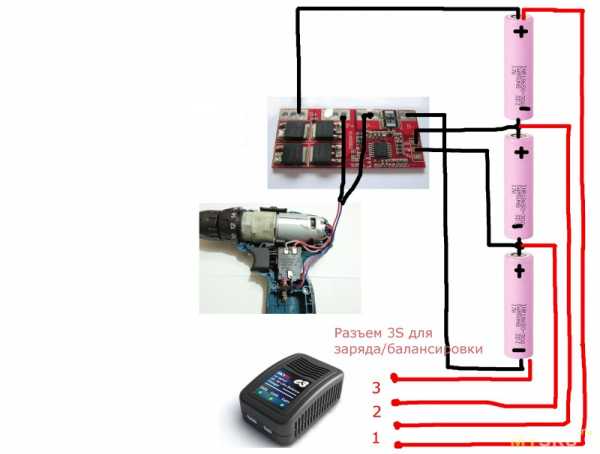

Как все это хозяйство соединить:Ну и пару слов о соединении. Используем качественные медные многожильные провода приличного сечения. Это качественные акустические или обычные ШВВП/ПВС сечением 0,5 или 0,75 мм2 из хозмага (вспарываем изоляцию и получаем качественные проводочки разного цвета). Длина соединительных проводников должна быть минимальной. Аккумуляторы, желательны из одной партии. Перед их соединением желательно зарядить их до одного напряжения, чтобы как можно дольше не было разбалансировки. Пайка аккумуляторов не представляет ничего сложного. Главное иметь мощный паяльник (60-80Вт) и активный флюс (паяльная кислота, например). Паяется на ура. Главное потом протереть место пайки спиртом или ацетоном. Сами аккумуляторы размещаются в батарейном отсеке от старых NiCd банок. Располагать лучше треугольником, минус к плюсу или как в народе «вальтом», по аналогии с этим (один аккум будет расположен наоборот), либо чуть выше хорошее пояснение (в разделе тестирование):Так, соединяющие аккумуляторы провода, получатся короткими, следовательно, падение драгоценного напряжения в них под нагрузкой будет минимальным. Использовать холдеры на 3-4 аккумулятора не рекомендую, не для таких токов они предназначены. Побаночные и балансировочные проводники не так важны и могут быть меньшего сечения. В идеале, аккумы и плату защиты лучше запихать в батарейный отсек, а понижающий DC преобразователь отдельно в док станцию. Светодиодные индикаторы заряд/заряжено можно заменить своими и вывести на корпус докстанции. При желании можно добавить в батарейный модуль минивольтметр, но это лишние деньги, ибо общее напряжение на АКБ только косвенно скажет об остаточной емкости. Но если есть желание, почему бы и нет. Вот он самый:

Теперь прикинем по ценам:1) БП – от 5 до 7 долларов2) DC/DC преобразователь – от 2 до 4 долларов3) Платы защиты — от 5 до 6 долларов4) Аккумуляторы – от 9 до 12 долларов (3-4$ штучка)

Итого, в среднем 15-20$ за переделку (со скидками/купонами), либо 25$ без оных.

Update 2, еще несколько способов переделки шурика:

Следующий вариант (подсказали по комментам, спасибо I_R_O и cartmannn):Использовать недорогие 2S-3S зарядные устройства типа SkyRC e3 (это производитель того же iMax B6) или всевозможные копии B3/B3 AC/imax RC B3 (тыц) или (тыц)Оригинальный SkyRC e3 имеет зарядный ток на каждую банку 1,2А против 0,8А у копий, должен быть точен и надежен, но в два раза дороже копий. Совсем недорого можно купить на том же Банггуде. Как я понял по описанию, он имеет 3 независимых зарядных модуля, что-то сродни 3 модулей TP4056. Т.е. SkyRC e3 и его копии не имеют балансировки как таковой, а просто заряжают банки до одного значения напряжения (4,2V) одновременно, поскольку у них не выведены силовые разъемы. В ассортименте SkyRC есть действительно зарядно-балансировочные устройства, например, SkyRC e4, но ток балансировки всего 200ma и стоит уже в районе 15-20 долларов, зато умеет заряжать лифешки (LiFeP04) и токи заряда до 3А. Кому интересно, могут ознакомиться с модельным рядом SkyRC.Итого, для данного варианта необходимо любое из вышеперечисленных 2S-3S зарядных устройств, красная или аналогичная (без балансировки) плата защиты и высокотоковые аккумуляторы:Как по мне, очень хороший и экономичный вариант, наверно, я бы остановился на нем.

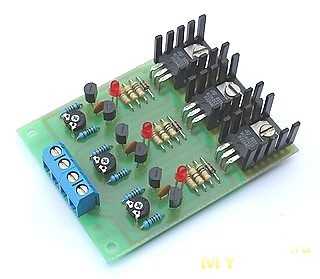

Еще один вариант, предложенный камрадом Volosaty:Использовать так называемый «Чешский балансир»:Где он продается лучше спросить у него, я первый раз о нем услышал, :-). По токам ничего не подскажу, но судя по описанию, ему необходим источник питания, поэтому вариант не такой бюджетный, но вроде как интересный в плане зарядного тока. Вот ссылка на статью. Итого, для данного варианта необходимы: источник питания, красная или аналогичная (без балансировки) плата защиты, «чешский балансир» и высокотоковые аккумуляторы.

Преимущества:Я уже ранее упоминал о преимуществах литиевых источников питания (Li-Ion/Li-Pol) над никелевыми (NiCd). В нашем случае сравнение лицом к лицу – типичная батарея шурика из NiCd аккумов против литиевой:+ высокая плотность энергии. У типичной никелевой батареи 12S 14,4V 1300mah запасенная энергия 14,4*1,3=18,72Wh, а у литиевой батареи 4S 18650 14,4V 3000mah — 14,4*3=43,2Wh+ отсутствие эффекта памяти, т.е. можно заряжать их в любой момент, не дожидаясь полного разряда+ меньшие габариты и вес при одинаковых параметрах с NiCd+ быстрое время заряда (не боятся больших токов заряда) и понятная индикация+ низкий саморазряд

Из минусов Li-Ion можно отметить только:— низкая морозостойкость аккумуляторов (боятся отрицательных температур)— требуется балансировка банок при заряде и наличие защиты от переразрядаКак видим, преимущества лития налицо, поэтому зачастую имеет смысл переделки питания…

Вывод: обозреваемые платки неплохи, должны подойти для любой задачи. Если бы у меня был шурик на NiCd банках, для переделки я бы выбрал красную платку, :-)…

Киса:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysky.pro

3S-4S платы BMS или один из вариантов переделки шуруповерта под литий

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о двух простеньких платках, предназначенных для контроля за сборками Li-Ion аккумуляторов, именуемые BMS. В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литий на основе этих плат или подобных. Кому интересно, милости прошу под кат.Update 1, Добавлен тест рабочего тока плат и небольшое видео по красной платеUpdate 2, Поскольку тема вызвала небольшой интерес, поэтому постараюсь дополнить обзор еще несколькими способами переделки шурика, чтобы получился некий простенький FAQ Общий вид:Краткие ТТХ плат:Примечание:

Сразу же хочу предупредить – с балансиром только синяя плата, красная без балансира, т.е. это чисто плата защиты от перезаряда/переразряда/КЗ/высокого нагрузочного тока. А также вопреки некоторым убеждениям ни одна из них не имеет контроллера заряда (CC/CV), поэтому для их работы необходима специальная платка с фиксированным напряжение и ограничением тока.

Габариты плат:

Размеры плат совсем небольшие, всего 56мм*21мм у синей и 50мм*22мм у красной:Вот сравнение с аккумуляторами АА и 18650:Внешний вид:

Начнем с синей платы защиты:При более детальном рассмотрении можно увидеть контроллер защиты – S8254AA и компоненты балансировки для 3S сборки:К сожалению, рабочий ток по заявлению продавца всего 8А, но судя по даташитам один мосфет AO4407A рассчитан на 12А (пиковый 60А), а у нас их два:Еще отмечу, что ток балансировки совсем небольшой (около 40ma) и активируется балансировка, как только все ячейки/банки перейдут в режим CV (вторая фаза заряда).Подключение:Красная плата попроще, ибо не имеет балансира:Она также выполнена на основе контроллера защиты – S8254AA, но рассчитана на более высокий рабочий ток в 15А (опять же по заявлениям производителя):Ходя по даташитам на используемые силовые мосфеты, рабочий ток заявлен 70А, а пиковый 200А, хватит даже одного мосфета, а у нас их два:Подключение аналогичное:Итого, как мы видим, на обеих платах присутствует контроллер защиты с необходимой развязкой, силовые мосфеты и шунты для контроля проходящего тока, но в синей есть еще и встроенный балансир. Я особо не вникал в схему, но похоже, что силовые мосфеты запараллелены, поэтому рабочие токи можно умножать на два. Важное примечание — максимальные рабочие токи ограничиваются токовыми шунтами! Про алгоритм заряда (CC/CV) эти платки не знают. В подтверждение тому, что это именно платы защиты, можно судить по даташиту на контроллер S8254AA, в котором о зарядном модуле ни слова:Сам контроллер рассчитан на 4S соединение, поэтому с некоторой доработкой (судя по даташиту) – подпайкой кондера и резистора, возможно, заработает красная платка:Синюю платку так просто доработать до 4S не получится, придется допаивать элементы балансира.

Тестирование плат:

Итак, переходим к самому главному, а именно к тому, насколько они пригодны для реального применения. Для тестирования нам помогут следующие приспособления:— сборный модуль (три трех/четырехрегистровых вольтметра и холдер для трех 18650 аккумуляторов), который мелькал в моем обзоре зарядника iCharger 208B, правда, уже без балансировочного хвостика:— двухрегистровый ампервольтметр для контроля тока (нижние показания прибора):— понижающий DC/DC преобразователь с токоограничением и возможностью заряда лития:— зарядно-балансировочное устройство iCharger 208B для разряда всей сборки

Стенд простой — плата преобразователь подает фиксированное постоянное напряжение 12,6V и ограничивает зарядный ток. По вольтметрам смотрим, на каком напряжении срабатывают платы и как отбалансированы банки.Для начала посмотрим главную фишку синей платы, а именно балансировку. На фото 3 банки, заряженные на 4,15V/4,18V/4,08V. Как видим – разбалансировка. Подаем напряжение, зарядный ток постепенно падает (нижний приборчик):Поскольку платка не имеет каких-либо индикаторов, то окончание балансировки можно оценить только на глаз. Амперметр за час с лишним до окончания уже показывал по нулям. Кому интересно, вот небольшой ролик о том, как работает балансир в этой плате:

В итоге банки отбалансированы на уровне 4,210V/4,212V/4,206V, что весьма неплохо: При подаче напряжения чуть большего 12,6V, как я понял, балансир неактивен и как-только напряжение на одной из банок достигнет 4,25V, то контроллер защиты S8254AA отключает заряд: Такая же ситуация и с красной платой, контроллер защиты S8254AA отключает заряд также на уровне 4,25V: Теперь пройдемся по отсечке при нагрузке. Разряжать буду, как уже упоминал выше, зарядно-балансировочным устройством iCharger 208B в режиме 3S током 0,5А (для более точных замеров). Поскольку мне не очень хочется ждать разряда всей батареи, поэтому я взял один разряженный аккумулятор (на фото зеленый Самсон INR18650-25R). Синяя плата отключает нагрузку, как только напряжение на одной из банок достигнет 2,7V. На фото (без нагрузки->перед отключением->окончание): Как видим, ровно на 2,7V плата отключает нагрузку (продавец заявлял 2,8V). Как мне кажется, немного высоковато, особенно если учитывать тот факт, что в тех же шуруповертах нагрузки огромные, следовательно, и просадка напряжения большая. Все же желательно в таких приборах иметь отсечку под 2,4-2,5V. Красная плата, наоборот, отключает нагрузку, как только напряжение на одной из банок достигнет 2,5V. На фото (без нагрузки->перед отключением->окончание): Вот здесь вообще все отлично, но нет балансира.

Update 1: Тест нагрузки:По току отдачи нам поможет следующий стенд:— все тот же холдер/держатель для трех 18650 аккумуляторов— 4-х регистровый вольтметр (контроль общего напряжения)— автомобильные лампы накаливания в качестве нагрузки (к сожалению, у меня всего 4 лампы накаливания по 65W, больше не имею)— мультиметр HoldPeak HP-890CN для измерения токов (макс 20А)— качественные медные многожильные акустические провода большого сечения

Пару слов о стенде: аккумуляторы соединены «вальтом», т.е. как бы друг за другом, для уменьшения длины соединительных проводов, а следовательно и падения напряжения на них при нагрузке будет минимальным:Соединение банок на холдере («вальтом»):В качестве щупов для мультиметра выступили качественные провода с крокодилами от зарядно-балансировочного устройства iCharger 208B, ибо HoldPeak’овские не внушают доверие, да и лишние соединения будут вносить дополнительные искажения.Для начала потестим красную плату защиты, как самую интересную в плане токовой нагрузки. Припаяем силовые и побаночные провода:Получается что-то типа этого (нагрузочные соединения получились минимальной длины):Я уже упоминал в разделе о переделке шурика о том, что подобные холдеры не очень предназначены для таких токов, но для тестов пойдет.Итак, стенд на основе красной платки (по замерам не более 15А):Коротко поясню: плата держит 15А, но у меня нет подходящей нагрузки, чтобы вписаться в этот ток, поскольку четвертая лампа добавляет еще около 4,5-5А, а это уже за пределами платки. При 12,6А силовые мосфеты теплые, но не горячие, самое то для продолжительной работы. При токах более 15А плата уходит в защиту. Я замерял с резисторами, они добавляли пару ампер, но стенд уже разобран.Огромный плюс красной платы – нет блокировки защиты. Т.е. при срабатывании защиты ее не нужно активировать подачей напряжения на выходные контакты. Вот небольшой видеоролик:

Немного поясню. Поскольку лампы накаливания в холодном виде имеют низкое сопротивление, да к тому же еще включены параллельно, то платка думает, что произошло короткое замыкание и срабатывает защита. Но благодаря тому, что у платы нет блокировки, можно немного разогреть спиральки, сделав более «мягкий» старт.

Синяя платка держит больший ток, но на токах более 10А силовые мосфеты сильно греются. На 15А платка выдержит не более минуты, ибо через 10-15 секунд палец уже не держит температуру. Благо остывают быстро, поэтому для кратковременной нагрузки вполне подойдут. Все бы ничего, но при срабатывании защиты плата блокируется и для разблокировки необходимо подавать напряжение на выходные контакты. Это вариант явно не для шуруповерта. Итого, ток в 16А держит, но мосфеты очень сильно греются:Вывод: лично мое мнение таково, что для электроинструмента отлично подойдет обычная плата защиты без балансира (красная). Она имеет высокие рабочие токи, оптимальное напряжение отсечки в 2,5V, да и легко дорабатывается до конфигурации 4S (14,4V/16,8V). Я считаю – это самый оптимальный выбор для переделки бюджетного шурика под литий.Теперь по синей платке. Из плюсов – наличие балансировки, но рабочие токи все же небольшие, 12А (24А) это для шурика с крутящим моментом 15-25Нм несколько маловато, особенно когда патрон уже почти стопорит при затяжке самореза. Да и напряжение отсечки всего 2,7V, а это значит, что при сильной нагрузке часть емкости батареи останется невостребованной, поскольку на высоких токах просадка напряжения на банках приличная, да и они рассчитаны на 2,5V. И самый большой минус – плата при сработке защиты блокируется, поэтому применение в шуруповерте нежелательно. Синюю платку лучше использовать в каких-нибудь самоделках, но это опять же, лично мое мнение.

Возможные схемы применения или как переделать питание шурика на литий:

Итак, как же можно переделать питание любимого шурика с NiCd на Li-Ion/Li-Pol? Эта тема уже достаточно заезжена и решения, в принципе, найдены, но я вкратце повторюсь.Для начала скажу лишь одно – в бюджетных шуриках стоит лишь плата защиты от перезаряда/переразряда/КЗ/высокого нагрузочного тока (аналог обозреваемой красной платы). Никакой балансировки там нет. Более того, даже в некоторых брендовых электроинструментах нет балансировки. Это же относится ко всем инструментам, где есть гордые надписи «Зарядка за 30 минут». Да, они заряжаются за полчаса, но отключение происходит тогда, как только напряжение на одной из банок достигнет номинала или сработает плата защиты. Не трудно догадаться, что банки будут заряжены не полностью, но разница всего 5-10%, поэтому не столь важно. Главное запомнить, заряд с балансировкой идет, как минимум, несколько часов. Поэтому возникает вопрос, а оно вам надо?

Итак, самый распространенный вариант выглядит так:Сетевое ЗУ со стабилизированным выходом 12,6V и ограничением тока (1-2А) -> плата защиты -> 3 последовательно соединенных аккумулятораВ итоге: дешево, быстро, приемлемо, надежно. Балансировка гуляет в зависимости от состояния банок (емкость и внутреннее сопротивление). Вполне рабочий вариант, но через некоторое время разбалансировка даст о себе знать по времени работы.

Более правильный вариант:Сетевое ЗУ со стабилизированным выходом 12,6V, ограничением тока (1-2А) -> плата защиты с балансировкой -> 3 последовательно соединенных аккумулятораВ итоге: дорого, быстро/медленно, качественно, надежно. Балансировка в норме, емкость батареи максимальная

Итого, будем стараться сделать наподобие второго варианта, вот как можно сделать:1) Li-Ion/Li-Pol аккумуляторы, платы защиты и специализированное зарядно-балансировочное устройство (iCharger, iMax). Дополнительно придется вывести балансировочный разъем. Минусов всего два – модельные зарядники недешевые, да и обслуживать не очень удобно. Плюсы – высокий ток заряда, высокий ток балансировки банок2) Li-Ion/Li-Pol аккумуляторы, плата защиты с балансировкой, DC преобразователь с токоограничением, БП3) Li-Ion/Li-Pol аккумуляторы, плата защиты без балансировки (красная), DC преобразователь с токоограничением, БП. Из минусов только то, что со временем появится разбалансировка банок. Для минимизации разбалансировки, перед переделкой шурика необходимо подогнать напряжение к одному уровню и желательно брать банки из одной партии

Первый вариант сгодится только тем, кто имеет модельное ЗУ, но мне кажется, если им нужно было, то они уже давным давно переделали свой шурик. Второй и третий варианты практически одинаковые и имеют право на жизнь. Необходимо лишь выбрать, что важнее – скорость или емкость. Я считаю, что самый оптимальный вариант – последний, но только раз в несколько месяцев нужно балансировать банки.

Итак, хватит болтовни, переходим к переделке. Поскольку я не имею шурика на NiCd аккумах, поэтому о переделке только на словах. Нам будет нужно:

1) Источник питания:

— Первый вариант. Блок питания (БП), как минимум, на 14V или больше. Ток отдачи желателен не менее 1А (в идеале около 2-3А). Нам подойдет блок питания от ноутбуков/нетбуков, от зарядных устройств (выход более 14V), блоки для питания светодиодных лент, видеозаписывающей аппаратуры (DIY БП), например этот или этот:— Понижающий DC/DC преобразователь с токоограничением и возможностью заряда лития, например этот или этот:— Второй вариант. Готовые блоки питания для шуриков с токоограничением и выходом 12,6V. Стоят недешево, как пример из моего обзора шуруповерта MNT — тыц:— Третий вариант. Готовый БП со стабилизацией:2) Плата защиты с балансиром или без оного. То току желательно брать с запасом:Если использоваться будет вариант без балансира, то необходимо подпаять балансировочный разъем. Это нужно для контроля напряжения на банках, т.е. для оценки разбалансировки. И как вы понимаете, нужно будет периодически дозаряжать батарею побаночно простым зарядным модулем TP4056, если началась разбалансировка. Т.е. раз в несколько месяцев, берем платку TP4056 и заряжаем поочереди все банки, которые по окончании заряда имеют напряжение ниже 4,18V. Данный модуль корректно отрубает заряд на фиксированном напряжении 4,2V. Данная процедура займет час-полтора, зато банки будут более-менее отбалансированы.Написано немного сумбурно, но для тех, кто в танке:Через пару месяцев ставим на зарядку батарею шуруповерта. По окончании заряда достаем балансировочный хвостик и меряем напряжение на банках. Если получается что-то вроде этого – 4,20V/4,18V/4,19V, то балансировка, в принципе не нужна. Но если картина следующая – 4,20V/4,06V/4,14V, то берем модуль TP4056 и дозаряжаем поочереди две банки до 4,2V. Другого варианта, кроме специализированных зарядников-балансиров я не вижу.

3) Высокотоковые аккумуляторы:Я уже ранее писал пару небольших обзоров о некоторых из них – тыц и тыц. Вот основные модели высокотоковых 18650 Li-Ion аккумуляторов:— Sanyo UR18650W2 1500mah (20А макс.)— Sanyo UR18650RX 2000mah (20А макс.)— Sanyo UR18650NSX 2500mah (20А макс.)— Samsung INR18650-15L 1500mah (18А макс.)— Samsung INR18650-20R 2000mah (22А макс.) — Samsung INR18650-25R 2500mah (20А макс.)— Samsung INR18650-30Q 3000mah (15А макс.)— LG INR18650HB6 1500mah (30А макс.)— LG INR18650HD2 2000mah (25А макс.)— LG INR18650HD2C 2100mah (20А макс.)— LG INR18650HE2 2500mah (20А макс.)— LG INR18650HE4 2500mah (20А макс.)— LG INR18650HG2 3000mah (20А макс.)— SONY US18650VTC3 1600mah (30А макс.)— SONY US18650VTC4 2100mah (30А макс.)— SONY US18650VTC5 2600mah (30А макс.)

Я рекомендую проверенные временем дешевенькие Samsung INR18650-25R 2500mah (20А макс.), Samsung INR18650-30Q 3000mah (15А макс.) или LG INR18650HG2 3000mah (20А макс.). С другими баночками особо не сталкивался, но лично мой выбор — Samsung INR18650-30Q 3000mah. У Лыж был небольшой технологический дефект и начали появляться фейки с заниженной токоотдачей. Статью о том, как отличить фейк от оригинала могу скинуть, но чуть позже, нужно поискать ее.

Как все это хозяйство соединить:Ну и пару слов о соединении. Используем качественные медные многожильные провода приличного сечения. Это качественные акустические или обычные ШВВП/ПВС сечением 0,5 или 0,75 мм2 из хозмага (вспарываем изоляцию и получаем качественные проводочки разного цвета). Длина соединительных проводников должна быть минимальной. Аккумуляторы, желательны из одной партии. Перед их соединением желательно зарядить их до одного напряжения, чтобы как можно дольше не было разбалансировки. Пайка аккумуляторов не представляет ничего сложного. Главное иметь мощный паяльник (60-80Вт) и активный флюс (паяльная кислота, например). Паяется на ура. Главное потом протереть место пайки спиртом или ацетоном. Сами аккумуляторы размещаются в батарейном отсеке от старых NiCd банок. Располагать лучше треугольником, минус к плюсу или как в народе «вальтом», по аналогии с этим (один аккум будет расположен наоборот), либо чуть выше хорошее пояснение (в разделе тестирование):Так, соединяющие аккумуляторы провода, получатся короткими, следовательно, падение драгоценного напряжения в них под нагрузкой будет минимальным. Использовать холдеры на 3-4 аккумулятора не рекомендую, не для таких токов они предназначены. Побаночные и балансировочные проводники не так важны и могут быть меньшего сечения. В идеале, аккумы и плату защиты лучше запихать в батарейный отсек, а понижающий DC преобразователь отдельно в док станцию. Светодиодные индикаторы заряд/заряжено можно заменить своими и вывести на корпус докстанции. При желании можно добавить в батарейный модуль минивольтметр, но это лишние деньги, ибо общее напряжение на АКБ только косвенно скажет об остаточной емкости. Но если есть желание, почему бы и нет. Вот он самый:

Теперь прикинем по ценам:1) БП – от 5 до 7 долларов2) DC/DC преобразователь – от 2 до 4 долларов3) Платы защиты — от 5 до 6 долларов4) Аккумуляторы – от 9 до 12 долларов (3-4$ штучка)

Итого, в среднем 15-20$ за переделку (со скидками/купонами), либо 25$ без оных.

Update 2, еще несколько способов переделки шурика:

Следующий вариант (подсказали по комментам, спасибо I_R_O и cartmannn):Использовать недорогие 2S-3S зарядные устройства типа SkyRC e3 (это производитель того же iMax B6) или всевозможные копии B3/B3 AC/imax RC B3 (тыц) или (тыц)Оригинальный SkyRC e3 имеет зарядный ток на каждую банку 1,2А против 0,8А у копий, должен быть точен и надежен, но в два раза дороже копий. Совсем недорого можно купить на том же Банггуде. Как я понял по описанию, он имеет 3 независимых зарядных модуля, что-то сродни 3 модулей TP4056. Т.е. SkyRC e3 и его копии не имеют балансировки как таковой, а просто заряжают банки до одного значения напряжения (4,2V) одновременно, поскольку у них не выведены силовые разъемы. В ассортименте SkyRC есть действительно зарядно-балансировочные устройства, например, SkyRC e4, но ток балансировки всего 200ma и стоит уже в районе 15-20 долларов, зато умеет заряжать лифешки (LiFeP04) и токи заряда до 3А. Кому интересно, могут ознакомиться с модельным рядом SkyRC.Итого, для данного варианта необходимо любое из вышеперечисленных 2S-3S зарядных устройств, красная или аналогичная (без балансировки) плата защиты и высокотоковые аккумуляторы:Как по мне, очень хороший и экономичный вариант, наверно, я бы остановился на нем.

Еще один вариант, предложенный камрадом Volosaty:Использовать так называемый «Чешский балансир»:Где он продается лучше спросить у него, я первый раз о нем услышал, :-). По токам ничего не подскажу, но судя по описанию, ему необходим источник питания, поэтому вариант не такой бюджетный, но вроде как интересный в плане зарядного тока. Вот ссылка на статью. Итого, для данного варианта необходимы: источник питания, красная или аналогичная (без балансировки) плата защиты, «чешский балансир» и высокотоковые аккумуляторы.

Преимущества:Я уже ранее упоминал о преимуществах литиевых источников питания (Li-Ion/Li-Pol) над никелевыми (NiCd). В нашем случае сравнение лицом к лицу – типичная батарея шурика из NiCd аккумов против литиевой:+ высокая плотность энергии. У типичной никелевой батареи 12S 14,4V 1300mah запасенная энергия 14,4*1,3=18,72Wh, а у литиевой батареи 4S 18650 14,4V 3000mah — 14,4*3=43,2Wh+ отсутствие эффекта памяти, т.е. можно заряжать их в любой момент, не дожидаясь полного разряда+ меньшие габариты и вес при одинаковых параметрах с NiCd+ быстрое время заряда (не боятся больших токов заряда) и понятная индикация+ низкий саморазряд

Из минусов Li-Ion можно отметить только:— низкая морозостойкость аккумуляторов (боятся отрицательных температур)— требуется балансировка банок при заряде и наличие защиты от переразрядаКак видим, преимущества лития налицо, поэтому зачастую имеет смысл переделки питания…

Вывод: обозреваемые платки неплохи, должны подойти для любой задачи. Если бы у меня был шурик на NiCd банках, для переделки я бы выбрал красную платку, :-)…

Киса:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.me

Очередная переделка шуруповерта на литий + решаем проблемы платы BMS

Давно не было обзора переделки шуруповерта на литий :) Обзор посвящен в основном плате BMS, но будут ссылки и еще на некоторые мелочи, задействованные в переводе моего старого шуруповерта на литиевые батареи формата 18650. Коротко — эту плату брать можно, после небольшого допиливания она вполне нормально работает в шуруповерте. ЗЫ: много текста, картинки без спойлеров.

Зачем все это

Трудится у меня уже несколько лет купленный в строймаге по дешевке безымянный двухскоростной шуруповерт на 14.4 вольта. Точнее, не прям совсем безымянный — на нем проставлена марка этого строймага, но и не какой-то именитый. На удивление живуч, до сих пор не сломался и выполняет все, что я от него требую — и сверление, и закручивание-раскручивание шурупов, и как намотчик трудится :)

Но вот его родные NiMH аккумуляторы так долго работать не захотели. Один из двух комплектных окончательно сдох год назад после 3 лет эксплуатации, второй в последнее время уже не жил, а существовал — полной зарядки хватало на 15-20 минут работы шуруповерта с перерывами. Сначала я хотел обойтись малыми силами и просто заменить старые банки на такие же новые. Купил вот эти у вот этого продавца — aliexpress.com/item/Russian-seller-18-pcs-Sub-C-SC-battery-1-2V-1300mAh-Ni-Cd-NiCd-Rechargeable-Battery/32660234790.html Они отлично работали (хотя и немного хуже родных) целых два или три месяца, после чего сдохли быстро и полностью — после полного заряда их не хватало даже на закрутить десяток шурупов. Не рекомендую брать у него аккумуляторы — хотя емкость изначально соответствовала обещанной, долго они не протянули. И я понял, что придется все-таки заморочиться.

Ну и теперь о главном :)

Повыбирав на Али из предлагаемых плат BMS, остановился на обозреваемой, по ее размерам и параметрам:

  • Модель: 548604
  • Отключение по перезаряду при напряжении: 4.28+ 0.05 V (на ячейку)
  • Восстановление после отключение по перезаряду при напряжении: 4.095-4.195V (на ячейку)
  • Отключение по переразряду при напряжении: 2.55±0.08 (на ячейку)
  • Задержка отключения по перезаряду: 0.1s
  • Температурный диапазон: -30-80
  • Задержка отключения по КЗ: 100ms
  • Задержка отключения по превышению тока: 500 ms
  • Ток балансировки ячеек: 60mA
  • Рабочий ток: 30A
  • Максимальный ток (срабатывание защиты): 60A
  • Работа защиты по КЗ: самовосстановление после отключения нагрузки
  • Размеры: 45x56mm
  • Основные функции: защита от перезаряда, защита от переразряда, защита от КЗ, защита от перегрузки по току, балансировка.

Вроде все отлично подходит для задуманного, наивно думал я :) Нет, чтобы почитать обзоры других BMS, а главное — комментарии к ним… Но мы же предпочитаем свои грабли, и только наступив на них, узнаем, что авторство на эти грабли уже давным давно и множество раз описано в инете :)

Все компоненты платы размещены на одной стороне:

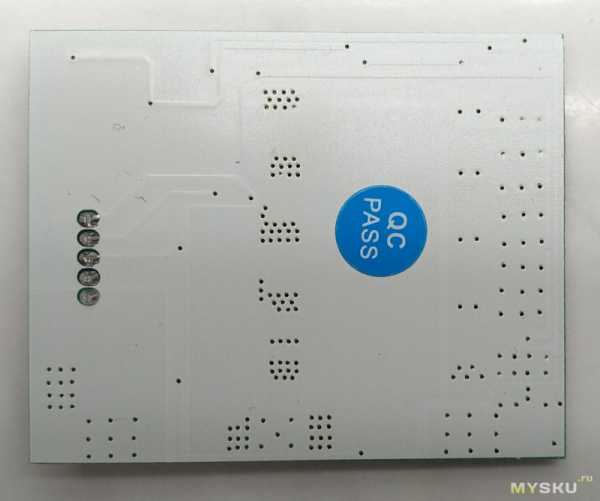

Вторая сторона пустая и покрыта белой маской:

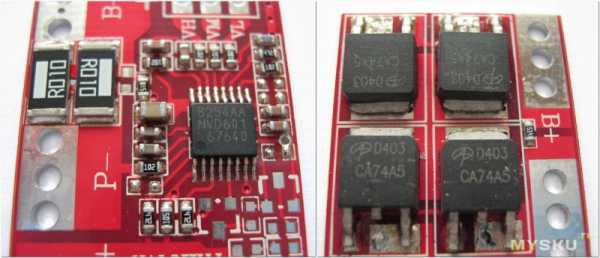

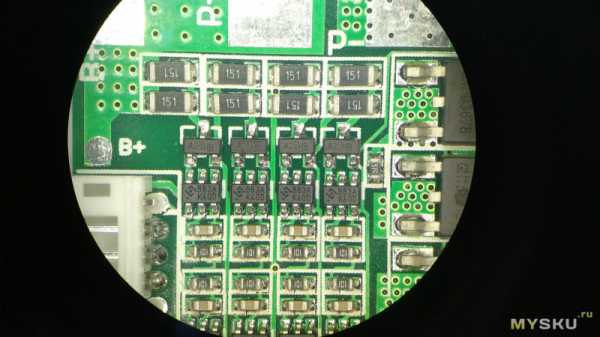

Часть, отвечающая за балансировку при заряде:

Эта часть отвечает за защиту ячеек от перезаряда/переразряда и она же отвечает за общую защиту от КЗ:

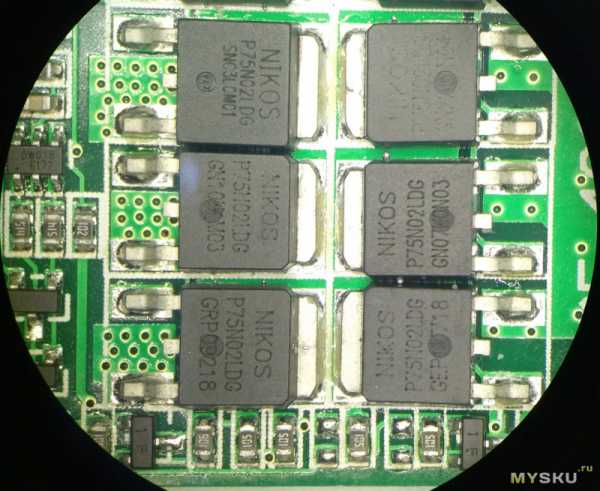

Мосфеты:

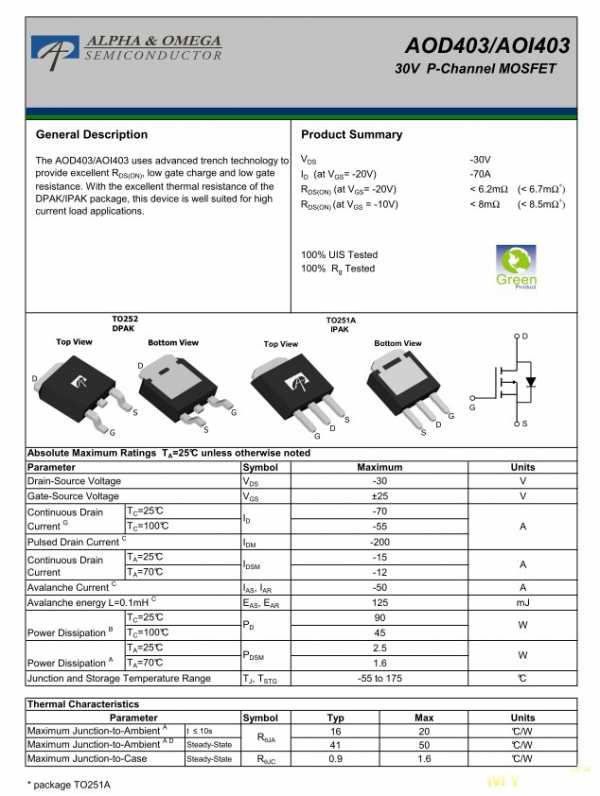

Собрано аккуратно, откровенных разводов флюса нет, вид вполне приличный. В комплекте шел хвост с разъемом, был сразу воткнут в плату. Длина проводов в этом разъеме — около 20-25 см. К сожалению, сразу его не сфотографировал.

Что еще заказал именно для этой переделки: Аккумуляторы — aliexpress.com/item/6pcs-lot-LiitoKala-LG-HG2-18650-18650-3000mah-electronic-cigarette-Rechargeable-batteries-power-high-discharge-30A/32793701336.html Никелевые полоски для спайки аккумуляторов: aliexpress.com/item/100pcs-lot-0-2mm-x-6mm-x-100mm-Quality-low-resistance-99-96-pure-nickel-Strip/32334231879.html (да, знаю, что можно спаять и проводами, но полосками будет занято меньше пространства и получится эстетичнее :)) Да и изначально я хотел даже собрать контактную сварку (не только для этой переделки, конечно), поэтому и заказал полоски, но лень победила и пришлось паять.

Выбрав свободный день (точнее, нагло послав все остальные дела подальше), я взялся за переделку. Для начала разобрал батарею со сдохшими китайскими аккумуляторами, выкинул аккумуляторы и тщательно замерил пространство внутри. После чего сел рисовать держатель батарей и платы в 3D-редакторе. Плату тоже пришлось нарисовать (без подробностей) чтобы примерить все в сборе. Получилось как-то так:

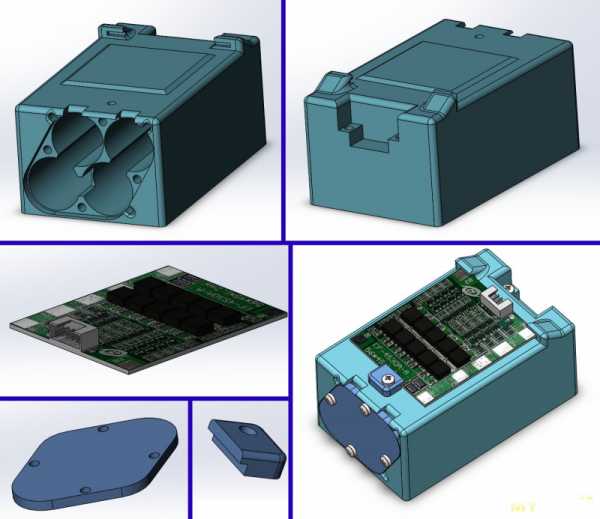

По задумке плата крепится сверху, с одной стороны в пазы, вторая сторона зажимается накладкой, сама плата серединой лежит на выступающей плоскости, чтобы при ее прижатии она не прогибалась. Сам держатель рассчитан такого размера, чтобы плотно сидеть внутри корпуса батареи и не болтаться там. Сначала подумывал сделать пружинные контакты для аккумуляторов, но отказался от этой мысли. Для больших токов это не лучший вариант, поэтому оставил в держателе вырезы для никелевых полосок, которыми аккумуляторы будут спаяны. Так же оставил вертикальные вырезы для проводов, которые выходить от межбаночных соединений за пределы крышки. Поставил печататься на 3D-принтере из ABS и через несколько часов все было готово :)

Прикручивание всего навесного я решил не доверять шурупам и вплавил в корпус вот такие вставные гаечки М2.5:

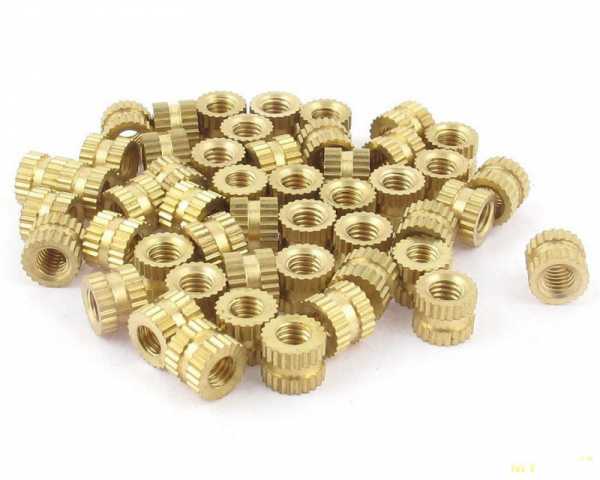

Брал тут — aliexpress.com/item/200pcs-M2-5-x-4mm-x-OD-3-5mm-Injection-Molding-Brass-Knurled-Thread-Inserts-Nuts/32428033377.html Отличная вещь для подобного применения! Вплавляется не спеша паяльником. Чтобы пластик не набился внутрь при вплавлении в глухие отверстия, я вкрутил в эту гайку болтик подходящей длины и грел его шляпку жалом паяльника с большой каплей олова для бОльшей площади передачи тепла. Отверстия под эти гайки оставляются чуть меньше (на 0.1-0.2 мм) диаметра внешней гладкой (средней) части гайки. Держатся очень крепко, можно сколько угодно вкручивать-выкручивать болтики и не особо стесняться с усилием затяжки.

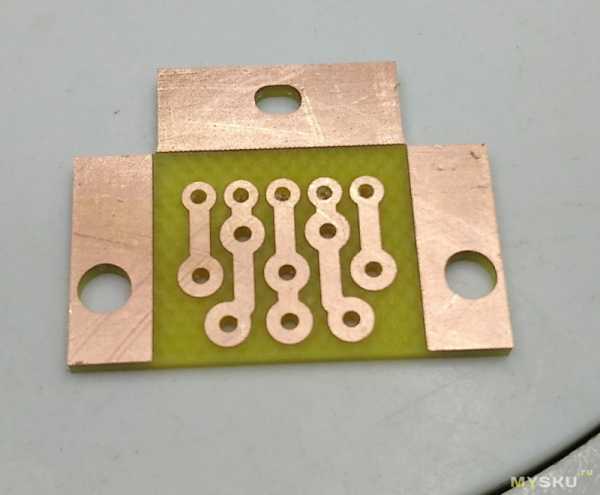

Для того чтобы иметь возможность побаночного контроля и, при необходимости, зарядки с внешней балансировкой, в задней стенке батареи будет торчать 5-контактный разъем, для которого я быстро накидал платку и изготовил ее на станке:

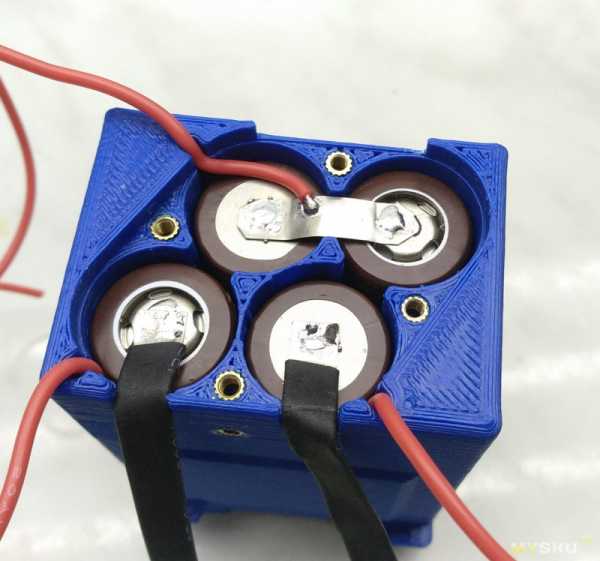

Как я уже писал, аккумуляторы я спаивал никелевыми полосками. Увы, этот метод не лишен недостатков и один из аккумуляторов возмутился таким обращением с ним настолько, что оставил на своих контактах только 0.2 вольта. Пришлось его выпаивать и паять другой, благо брал их с запасом. В остальном никаких трудностей не возникло. С помощью кислоты лудим контакты аккумулятора и нарезанные по нужной длине никелевые полоски, потом тщательно протираем ватой со спиртом (хотя можно и с водой) все залуженное и вокруг него и паяем. Паяльник должен быть мощным и либо уметь очень резво реагировать на остывание жала, либо просто иметь массивное жало.Очень важно: во время пайки и во всех последующих операциях нужно внимательнейшим образом следить за тем, чтобы не замкнуть какие-либо контакты аккумуляторов! КЗ такой батареи может привести к большим неприятностям. К трем промежуточным соединениям между аккумуляторами припаял провода — они пойдут на разъем платы для контроля за банками и на внешний разъем. Забегая вперед, хочу сказать, что с этими проводами я проделал немного лишней работы — их можно не вести к разъему платы, а припаять к соответствующим контактам B1, B2 и B3. Эти контакты на самой плате соединены с контактами разъема.

Кстати, кстати, тут я везде использовал провода в силиконовой изоляции — совершенно не реагируют на нагрев и очень гибкие. Покупал на Ебее нескольких сечений, но точную ссылку уже не помню…

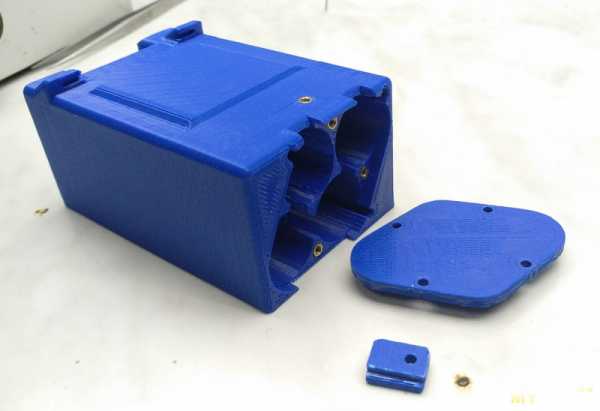

Примерил аккумуляторы и плату в держателе — все превосходно:

А вот для чего я оставлял запас по глубине пазов для аккумуляторов:

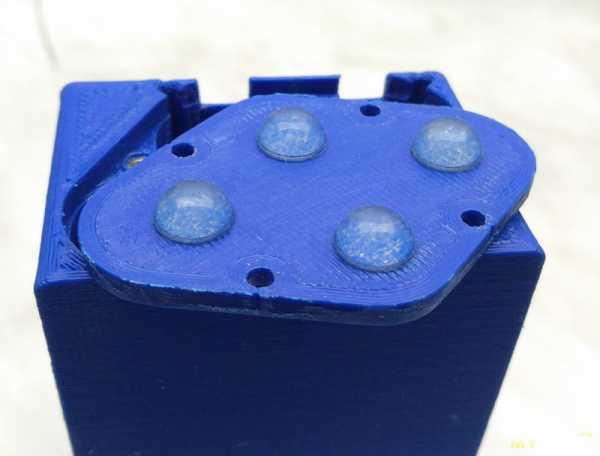

Это силиконовые самоклеящиеся ножки. Такие же наклеены и на дно пазов, глубина которых рассчитана так, что при закручивании крышки эти ножки прижимают с обеих сторон аккумуляторы, не давая им болтаться и не оказывая существенного давления на них. Кстати, эти ножки очень хороши и в качестве именно ножек (как ни странно :)) — упругие и совершенно не скользят. Маст хейв в арсенале самодельщика :) Брал эти ножки тут — aliexpress.com/item/500pcs-8-4mm-3M-self-adhesive-soft-clear-anti-slip-bumpers-silicone-rubber-feet-pads-high/32241890556.html

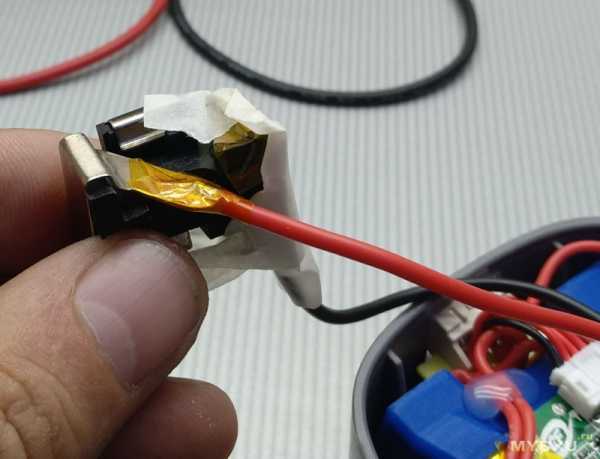

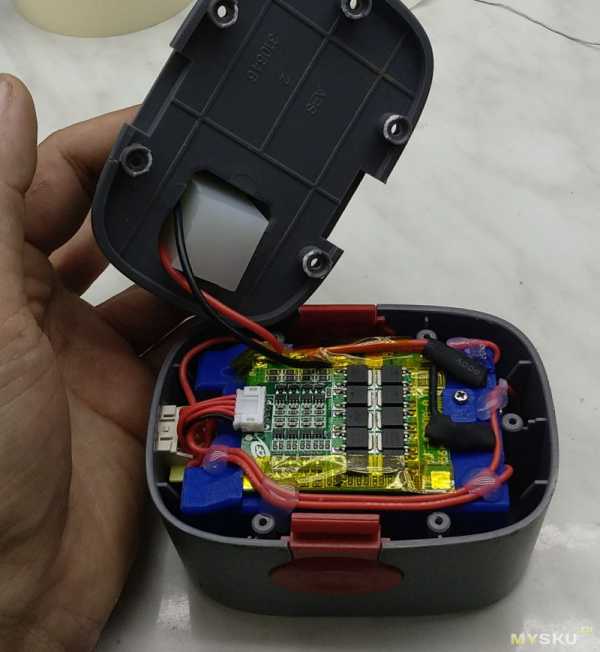

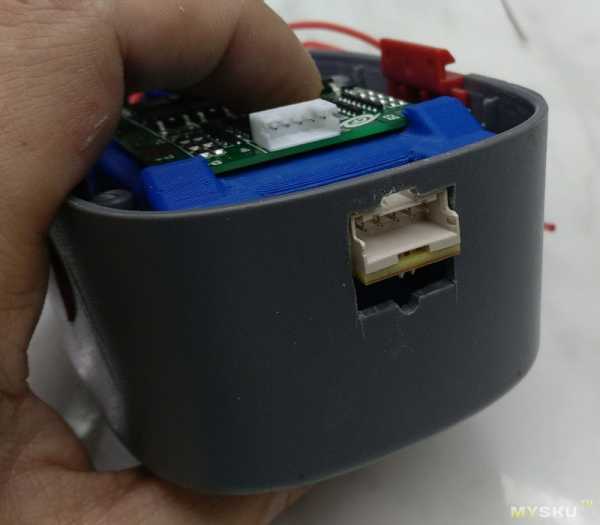

Примерил платку с разъемом, выпилил в корпусе батареи отверстие под разъем… и промахнулся по высоте, не от той плоскости взял размер. Получилась приличная такая щель:

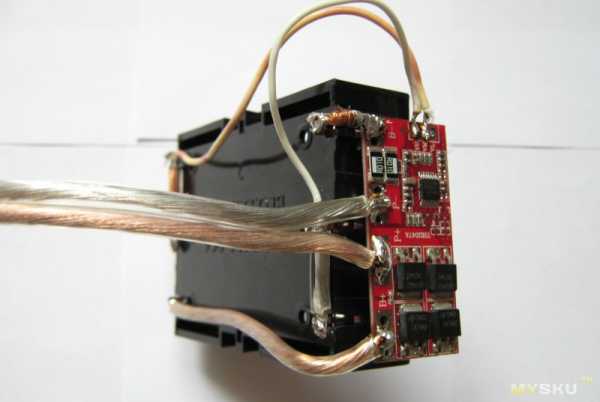

Теперь остается спаять все в кучу. На свою платку припаял идущий в комплекте хвост, обрезав его по нужной длине:

Туда же впаял провода от межбаночных соединений. Хотя, как я уже писал, можно было припаять их на соответствующие контакты платы BMS, но тут есть и неудобство — чтобы вытащить аккумуляторы нужно будет отпаивать от BMS не только плюс и минус, но и еще три провода, а сейчас можно просто выдернуть разъем. Немного повозиться пришлось с контактами батареи: в родном исполнении пластиковая деталь с самими контактами внутри ножки батареи поджимается одним аккумулятором, стоящим внутри ножки, а сейчас пришлось думать чем эту деталь зафиксировать, да так чтобы не намертво. Вот эта деталь:

В конце концов взял кусок силикона (осталось когда заливал им какую-то форму), отрезал от него примерно подходящий кусок и вставил в ножку, поджав ту деталь. Заодно этот же кусок силикона прижимает держатель с платой, ничего болтаться не будет. На всякий случай проложил поверх контактов каптоновую изоленту, провода прихватил несколькими соплями каплями термоклея, чтобы они не попали между половинками корпуса при его сборке.

Зарядка и балансировка

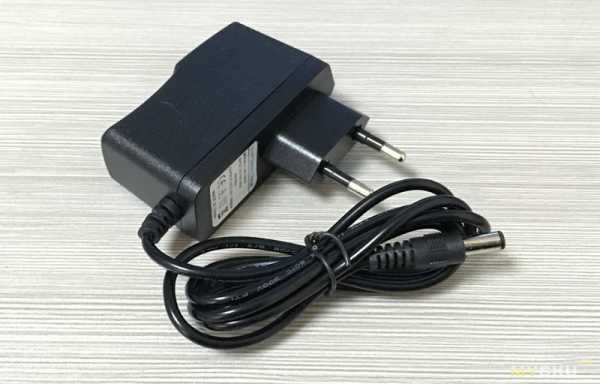

Зарядку я оставил родную от шуруповерта, она как раз выдает на холостом ходу около 17 вольт. Правда, зарядка тупа и никакой стабилизации тока или напряжения в ней нет, есть только таймер, отключающий ее примерно через час после начала заряда. Ток выдает около 1.7А, что хоть и многовато, но допустимо для этих аккумуляторов. Но это пока я не доделаю ее до нормальной, со стабилизацией тока и напряжения. Потому что сейчас плата отказывается балансировать одну из ячеек, имевшую изначально заряд на 0.2 вольта больше. BMS отключает заряд когда напряжение на этой ячейке доходит до 4.3 вольта, соответственно на остальных оно остается в пределах 4.1 вольта. Читал где-то утверждение, что эта BMS нормально балансирует только с зарядкой CV/CC, когда ток под конец заряда постепенно снижается. Возможно, это так и есть, так что впереди меня ждет модернизация зарядки :) Разряжать до конца не пробовал, но уверен, что защита по разряду сработает. На Ютубе есть ролики с тестами этой платы, все работает как положено.

А теперь о граблях

Все банки заряжены до 3.6 вольт, все готово к запуску. Вставляю батарею в шуруповерт, нажимаю курок и… Уверен, что не один человек, знакомый с этими граблями, сейчас подумал «И хрен стартанул у тебя шуруповерт» :) Абсолютно верно, шуруповерт слегка дернулся и все. Отпускаю курок, нажимаю снова — то же самое. Нажимаю плавно — стартует и разгоняется, но стоит стартануть его чуть порезче — отказ. «Вот же ...», подумал я. Китаец, наверное, указал в спецификации китайские амперы. Ну да ладно, у меня есть отличная толстая нихромовая проволока, сейчас я напаяю ее кусок поверх резисторов-шунтов (стоят два по 0.004 Ома в параллель) и настанет мне если и не счастье, то хотя бы какое-то улучшение ситуации. Улучшение не настало. Даже когда я вообще исключил из работы шунт, просто припаяв минус батареи после него. То есть не то что улучшений не настало, а не настало вообще никаких изменений. И вот тогда я полез в инет и обнаружил, что копирайт на эти грабли мне не светит — они давно уже исхожены другими. Но вот решения как-то не было видно, кроме кардинального — покупать плату, подходящую именно для шуруповертов.

И решил я попробовать все же доковыряться до корня проблемы.

Предположения что срабатывает защита от перегрузки при пусковых токах я отмел, так как даже без шунта ничего не менялось. Но все же посмотрел осциллографом на самодельном шунте 0.077 ома между аккумуляторами и платой — да, ШИМ видно, резкие пики потребления с частотой примерно 4 кГц, через 10-15 мс после начала пиков плата отрубает нагрузку. Но эти пики показывали меньше 15 ампер (исходя из сопротивления шунта), так что точно дело не в токовой перегрузке (как оказалось впоследствии, это не совсем верно). Да и керамическое сопротивление 1 Ом не вызывало отключения, а ведь ток тоже под 15 ампер. Был еще вариант кратковременной просадки на банках при пуске, от чего срабатывает защита от переразряда и я полез смотреть что творится на банках. Ну да, там ужас творится — пиковая просадка до 2.3 вольта на всех банках, но она очень короткая — меньше миллисекунды, тогда как плата обещает ждать сотню миллисекунд перед тем как врубит защиту от переразряда. «Китайцы указали китайские миллисекунды», подумал я и полез смотреть схему контроля напряжения банок. Оказалось, что в ней стоят RC-фильтры, сглаживающие резкие изменения (R=100 Om, C=3.3 uF). После этих фильтров — уже на входе микросхем, контролирующих банки, просадка была поменьше — всего до 2.8 вольт. Кстати, вот даташит на микросхемы контроля банок на этой плате DW01B — www.zahranvane.com/Download?file=298&name=DW01B.pdf По даташиту время реакции на переразряд тоже немалое — от 40 до 100 мс, что не вписывается в картину. Но ладно, предположить больше нечего, поэтому поменяю-ка я сопротивления в RC-фильтрах со 100 Ом на 1 кОм. Это кардинально улучшило картину на входе микросхем, просадок меньше 3.2 вольт там больше не было. Но ничуть не изменило поведение шуруповерта — чуть более резкий старт — и затык. «Пойдем простым логическим ходом»©. Отрубать нагрузку могут только эти микросхемы DW01B, которые контролируют все параметры разряда. И я просмотрел осциллографом управляющие выходы всех четырех микросхем. Все четыре микросхемы никаких попыток отключить нагрузку при старте шуруповерта не делают. А с затворов мосфетов управляющее напряжение пропадает. Или мистика или китайцы что-то навертели в простой схеме, которая должна быть между микросхемами и мосфетами. И начал я реверс-инжиниринг этой части платы. С матюками и бегая от микроскопа к компьютеру. Вот что нарисовалось в итоге:

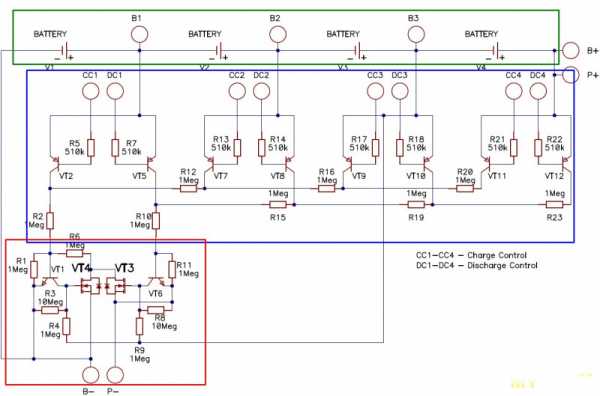

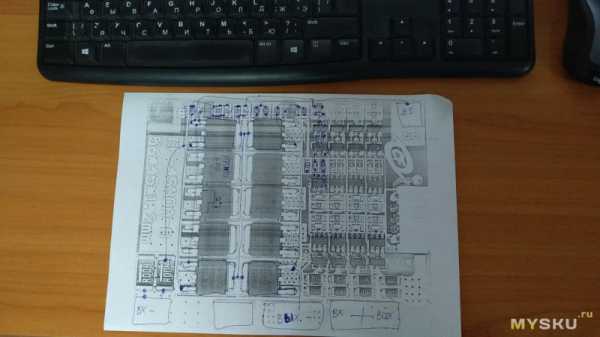

В зеленом прямоугольнике — это сами аккумуляторы. В синем — ключи с выходов микросхем защиты, тоже ничего интересного, в нормальной ситуации их выходы на R2,R10 просто «висят в воздухе». Самая интересная часть — в красном квадрате, вот тут-то, как оказалось, собака и порылась. Мосфеты я нарисовал по одному для упрощения, левый отвечает за разряд в нагрузку, правый за заряд. Насколько я понял, причина отключения в резисторе R6. Через него организована «железная» защита от токовой перегрузки за счет падения напряжения на самом мосфете. Причем эта защита работает как триггер — стоит напряжению на базе VT1 начать повышаться, как он начинает снижать напряжение на затворе VT4, от чего тот начинает снижать проводимость, на нем повышается падение напряжения, что приводит к еще большему увеличению напряжения на базе VT1 и пошел лавинообразный процесс, приводящий к полному открытию VT1 и, соответственно, закрытию VT4. Почему это происходит при пуске шуруповерта, когда пики тока не достигают и 15А, тогда как постоянная нагрузка в 15А работает — я не знаю. Возможно тут играет роль емкость элементов схемы или индуктивность нагрузки. Для проверки я сначала сделал симуляцию этой части схемы:

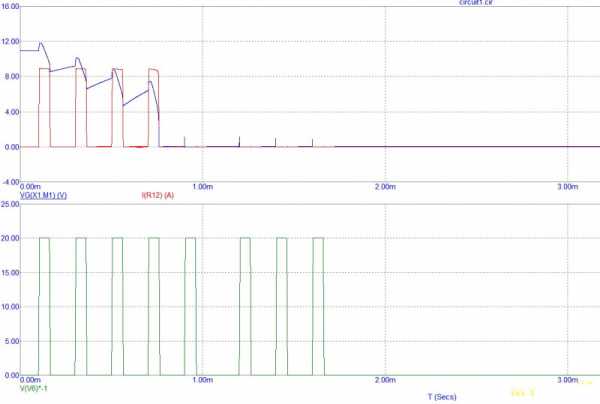

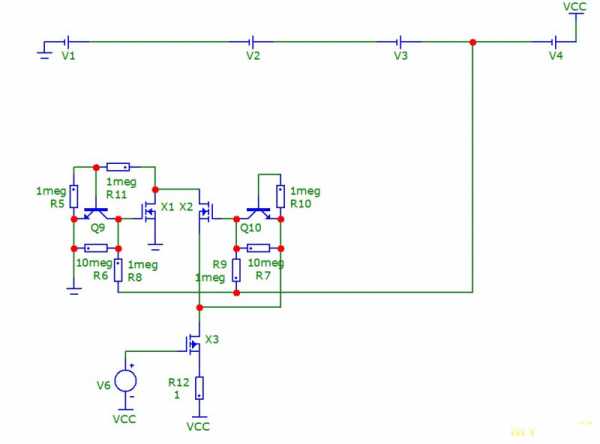

И вот что получил по результатам ее работы:

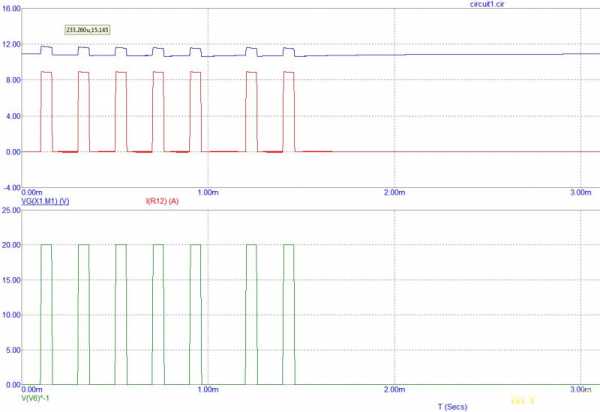

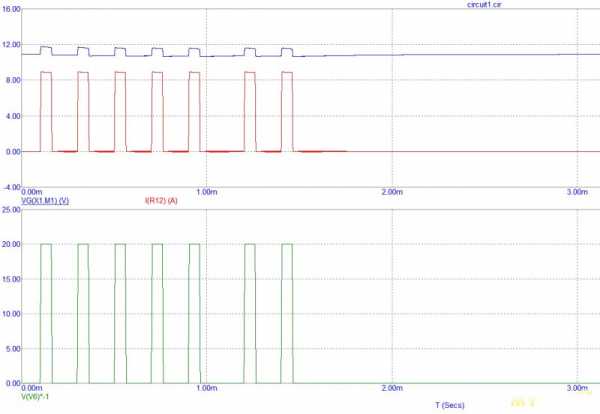

По оси X — время в миллисекундах, по Y — напряжение в вольтах. На нижнем графике — включение нагрузки (на цифры по Y можно не смотреть, они условны, просто вверх — нагрузка включена, вниз — выключена). Нагрузкой является сопротивление 1 Ом. На верхнем графике красным — ток нагрузки, синим — напряжение на затворе мосфета. Как видно, напряжение на затворе (синим) снижается с каждым импульсом тока нагрузки и в конце концов падает до нуля, а значит нагрузка отключается. И не восстанавливается даже когда нагрузка перестает пытаться что-то потреблять (после 2 миллисекунд). И хотя здесь применены другие мосфеты с другими параметрами, картина один в один как в плате BMS — попытка старта и отключение через считанные миллисекунды. Ну что ж, примем это за рабочую гипотезу и вооружившись новыми знаниями попробуем разгрызть этот кусок науки китайца :) Тут есть два варианта: 1. Поставить небольшой конденсатор параллельно резистору R1, это:

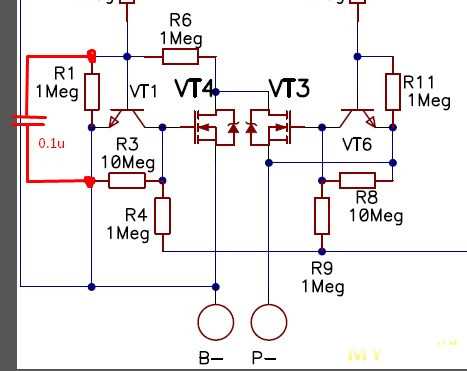

Конденсатор 0.1 мкф, по симуляции можно и меньше, до 1 нф. Результат симуляции в таком варианте:

2. Убрать вообще резистор R6:

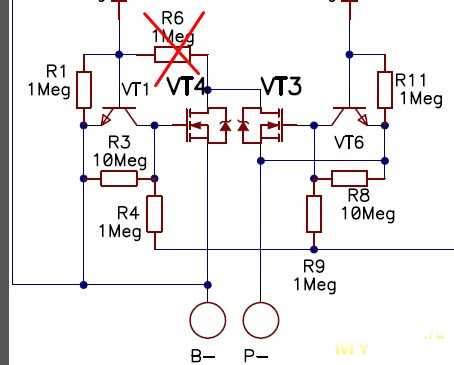

Результат симуляции этого варианта:

Я попробовал оба варианта — оба работают. Во втором варианте шуруповерт не отключается ни при каких обстоятельствах — старт, блокировка вращения — крутит (или изо всех сил пытается). Но как-то не совсем спокойно жить с отключенной защитой, хотя еще и остается защита от КЗ на микросхемах. При первом варианте шуруповерт уверенно стартует при любом нажатии. Добиться отключения я смог только когда стартовал его на второй скорости (повышенная для сверления) с заблокированным патроном. Но и то он довольно сильно дергает перед отключением. На первой скорости я не смог добиться его отключения. Этот вариант я и оставил себе, меня он полностью устраивает.

На плате даже есть пустые места для компонентов и одно из них как будто специально предназначено для этого конденсатора. Рассчитано оно под размер SMD 0603, сюда я и впаял 01 мкф (обвел его красным):

ИТОГ

Плата вполне оправдала ожидания, хотя и преподнесла сюрприз :) Плюсы и минусы расписывать не вижу смысла, все это в ее параметрах, укажу только одно достоинство: совершенно незначительная доработка превращает эту плату в полноценно работающую с шуруповертами :)

ЗЫ: блин, я шуруповерт переделывал меньше времени, чем писал этот обзор :) ЗЗЫ: возможно меня поправят в чем-то более опытные в силовой и аналоговой схемотехнике товарищи, сам-то я цифровик и аналог воспринимаю через пень колоду :)

ongroup.ru

3S-4S платы BMS или один из вариантов переделки шуруповерта под литий

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о двух простеньких платках, предназначенных для контроля за сборками Li-Ion аккумуляторов, именуемые BMS. В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литий на основе этих плат или подобных. Кому интересно, милости прошу под кат.Update 1, Добавлен тест рабочего тока плат и небольшое видео по красной платеUpdate 2, Поскольку тема вызвала небольшой интерес, поэтому постараюсь дополнить обзор еще несколькими способами переделки шурика, чтобы получился некий простенький FAQ Общий вид:Краткие ТТХ плат:Примечание:

Сразу же хочу предупредить – с балансиром только синяя плата, красная без балансира, т.е. это чисто плата защиты от перезаряда/переразряда/КЗ/высокого нагрузочного тока. А также вопреки некоторым убеждениям ни одна из них не имеет контроллера заряда (CC/CV), поэтому для их работы необходима специальная платка с фиксированным напряжение и ограничением тока.

Габариты плат:

Размеры плат совсем небольшие, всего 56мм*21мм у синей и 50мм*22мм у красной:Вот сравнение с аккумуляторами АА и 18650:Внешний вид:

Начнем с синей платы защиты:При более детальном рассмотрении можно увидеть контроллер защиты – S8254AA и компоненты балансировки для 3S сборки:К сожалению, рабочий ток по заявлению продавца всего 8А, но судя по даташитам один мосфет AO4407A рассчитан на 12А (пиковый 60А), а у нас их два:Еще отмечу, что ток балансировки совсем небольшой (около 40ma) и активируется балансировка, как только все ячейки/банки перейдут в режим CV (вторая фаза заряда).Подключение:Красная плата попроще, ибо не имеет балансира:Она также выполнена на основе контроллера защиты – S8254AA, но рассчитана на более высокий рабочий ток в 15А (опять же по заявлениям производителя):Ходя по даташитам на используемые силовые мосфеты, рабочий ток заявлен 70А, а пиковый 200А, хватит даже одного мосфета, а у нас их два:Подключение аналогичное:Итого, как мы видим, на обеих платах присутствует контроллер защиты с необходимой развязкой, силовые мосфеты и шунты для контроля проходящего тока, но в синей есть еще и встроенный балансир. Я особо не вникал в схему, но похоже, что силовые мосфеты запараллелены, поэтому рабочие токи можно умножать на два. Важное примечание — максимальные рабочие токи ограничиваются токовыми шунтами! Про алгоритм заряда (CC/CV) эти платки не знают. В подтверждение тому, что это именно платы защиты, можно судить по даташиту на контроллер S8254AA, в котором о зарядном модуле ни слова:Сам контроллер рассчитан на 4S соединение, поэтому с некоторой доработкой (судя по даташиту) – подпайкой кондера и резистора, возможно, заработает красная платка:Синюю платку так просто доработать до 4S не получится, придется допаивать элементы балансира.

Тестирование плат:

Итак, переходим к самому главному, а именно к тому, насколько они пригодны для реального применения. Для тестирования нам помогут следующие приспособления:— сборный модуль (три трех/четырехрегистровых вольтметра и холдер для трех 18650 аккумуляторов), который мелькал в моем обзоре зарядника iCharger 208B, правда, уже без балансировочного хвостика:— двухрегистровый ампервольтметр для контроля тока (нижние показания прибора):— понижающий DC/DC преобразователь с токоограничением и возможностью заряда лития:— зарядно-балансировочное устройство iCharger 208B для разряда всей сборки

Стенд простой — плата преобразователь подает фиксированное постоянное напряжение 12,6V и ограничивает зарядный ток. По вольтметрам смотрим, на каком напряжении срабатывают платы и как отбалансированы банки.Для начала посмотрим главную фишку синей платы, а именно балансировку. На фото 3 банки, заряженные на 4,15V/4,18V/4,08V. Как видим – разбалансировка. Подаем напряжение, зарядный ток постепенно падает (нижний приборчик):Поскольку платка не имеет каких-либо индикаторов, то окончание балансировки можно оценить только на глаз. Амперметр за час с лишним до окончания уже показывал по нулям. Кому интересно, вот небольшой ролик о том, как работает балансир в этой плате:

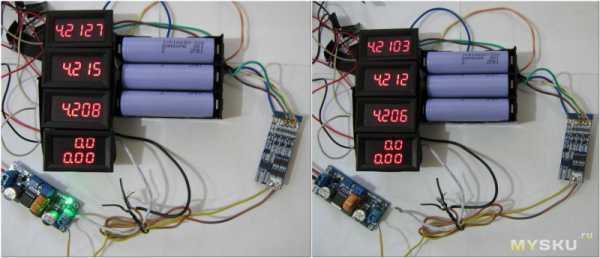

В итоге банки отбалансированы на уровне 4,210V/4,212V/4,206V, что весьма неплохо: При подаче напряжения чуть большего 12,6V, как я понял, балансир неактивен и как-только напряжение на одной из банок достигнет 4,25V, то контроллер защиты S8254AA отключает заряд: Такая же ситуация и с красной платой, контроллер защиты S8254AA отключает заряд также на уровне 4,25V: Теперь пройдемся по отсечке при нагрузке. Разряжать буду, как уже упоминал выше, зарядно-балансировочным устройством iCharger 208B в режиме 3S током 0,5А (для более точных замеров). Поскольку мне не очень хочется ждать разряда всей батареи, поэтому я взял один разряженный аккумулятор (на фото зеленый Самсон INR18650-25R). Синяя плата отключает нагрузку, как только напряжение на одной из банок достигнет 2,7V. На фото (без нагрузки->перед отключением->окончание): Как видим, ровно на 2,7V плата отключает нагрузку (продавец заявлял 2,8V). Как мне кажется, немного высоковато, особенно если учитывать тот факт, что в тех же шуруповертах нагрузки огромные, следовательно, и просадка напряжения большая. Все же желательно в таких приборах иметь отсечку под 2,4-2,5V. Красная плата, наоборот, отключает нагрузку, как только напряжение на одной из банок достигнет 2,5V. На фото (без нагрузки->перед отключением->окончание): Вот здесь вообще все отлично, но нет балансира.

Update 1: Тест нагрузки:По току отдачи нам поможет следующий стенд:— все тот же холдер/держатель для трех 18650 аккумуляторов— 4-х регистровый вольтметр (контроль общего напряжения)— автомобильные лампы накаливания в качестве нагрузки (к сожалению, у меня всего 4 лампы накаливания по 65W, больше не имею)— мультиметр HoldPeak HP-890CN для измерения токов (макс 20А)— качественные медные многожильные акустические провода большого сечения

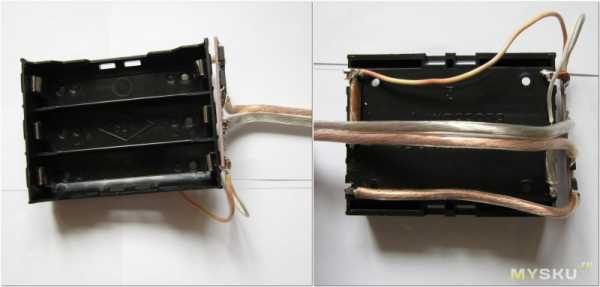

Пару слов о стенде: аккумуляторы соединены «вальтом», т.е. как бы друг за другом, для уменьшения длины соединительных проводов, а следовательно и падения напряжения на них при нагрузке будет минимальным:Соединение банок на холдере («вальтом»):В качестве щупов для мультиметра выступили качественные провода с крокодилами от зарядно-балансировочного устройства iCharger 208B, ибо HoldPeak’овские не внушают доверие, да и лишние соединения будут вносить дополнительные искажения.Для начала потестим красную плату защиты, как самую интересную в плане токовой нагрузки. Припаяем силовые и побаночные провода:Получается что-то типа этого (нагрузочные соединения получились минимальной длины):Я уже упоминал в разделе о переделке шурика о том, что подобные холдеры не очень предназначены для таких токов, но для тестов пойдет.Итак, стенд на основе красной платки (по замерам не более 15А):Коротко поясню: плата держит 15А, но у меня нет подходящей нагрузки, чтобы вписаться в этот ток, поскольку четвертая лампа добавляет еще около 4,5-5А, а это уже за пределами платки. При 12,6А силовые мосфеты теплые, но не горячие, самое то для продолжительной работы. При токах более 15А плата уходит в защиту. Я замерял с резисторами, они добавляли пару ампер, но стенд уже разобран.Огромный плюс красной платы – нет блокировки защиты. Т.е. при срабатывании защиты ее не нужно активировать подачей напряжения на выходные контакты. Вот небольшой видеоролик:

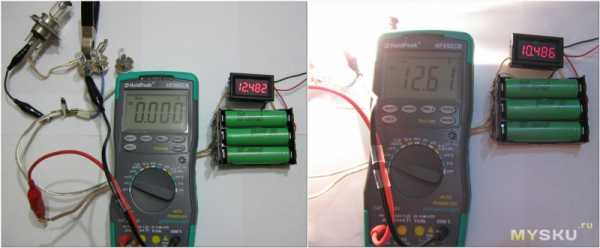

Немного поясню. Поскольку лампы накаливания в холодном виде имеют низкое сопротивление, да к тому же еще включены параллельно, то платка думает, что произошло короткое замыкание и срабатывает защита. Но благодаря тому, что у платы нет блокировки, можно немного разогреть спиральки, сделав более «мягкий» старт.

Синяя платка держит больший ток, но на токах более 10А силовые мосфеты сильно греются. На 15А платка выдержит не более минуты, ибо через 10-15 секунд палец уже не держит температуру. Благо остывают быстро, поэтому для кратковременной нагрузки вполне подойдут. Все бы ничего, но при срабатывании защиты плата блокируется и для разблокировки необходимо подавать напряжение на выходные контакты. Это вариант явно не для шуруповерта. Итого, ток в 16А держит, но мосфеты очень сильно греются:Вывод: лично мое мнение таково, что для электроинструмента отлично подойдет обычная плата защиты без балансира (красная). Она имеет высокие рабочие токи, оптимальное напряжение отсечки в 2,5V, да и легко дорабатывается до конфигурации 4S (14,4V/16,8V). Я считаю – это самый оптимальный выбор для переделки бюджетного шурика под литий.Теперь по синей платке. Из плюсов – наличие балансировки, но рабочие токи все же небольшие, 12А (24А) это для шурика с крутящим моментом 15-25Нм несколько маловато, особенно когда патрон уже почти стопорит при затяжке самореза. Да и напряжение отсечки всего 2,7V, а это значит, что при сильной нагрузке часть емкости батареи останется невостребованной, поскольку на высоких токах просадка напряжения на банках приличная, да и они рассчитаны на 2,5V. И самый большой минус – плата при сработке защиты блокируется, поэтому применение в шуруповерте нежелательно. Синюю платку лучше использовать в каких-нибудь самоделках, но это опять же, лично мое мнение.

Возможные схемы применения или как переделать питание шурика на литий:

Итак, как же можно переделать питание любимого шурика с NiCd на Li-Ion/Li-Pol? Эта тема уже достаточно заезжена и решения, в принципе, найдены, но я вкратце повторюсь.Для начала скажу лишь одно – в бюджетных шуриках стоит лишь плата защиты от перезаряда/переразряда/КЗ/высокого нагрузочного тока (аналог обозреваемой красной платы). Никакой балансировки там нет. Более того, даже в некоторых брендовых электроинструментах нет балансировки. Это же относится ко всем инструментам, где есть гордые надписи «Зарядка за 30 минут». Да, они заряжаются за полчаса, но отключение происходит тогда, как только напряжение на одной из банок достигнет номинала или сработает плата защиты. Не трудно догадаться, что банки будут заряжены не полностью, но разница всего 5-10%, поэтому не столь важно. Главное запомнить, заряд с балансировкой идет, как минимум, несколько часов. Поэтому возникает вопрос, а оно вам надо?

Итак, самый распространенный вариант выглядит так:Сетевое ЗУ со стабилизированным выходом 12,6V и ограничением тока (1-2А) -> плата защиты -> 3 последовательно соединенных аккумулятораВ итоге: дешево, быстро, приемлемо, надежно. Балансировка гуляет в зависимости от состояния банок (емкость и внутреннее сопротивление). Вполне рабочий вариант, но через некоторое время разбалансировка даст о себе знать по времени работы.

Более правильный вариант:Сетевое ЗУ со стабилизированным выходом 12,6V, ограничением тока (1-2А) -> плата защиты с балансировкой -> 3 последовательно соединенных аккумулятораВ итоге: дорого, быстро/медленно, качественно, надежно. Балансировка в норме, емкость батареи максимальная

Итого, будем стараться сделать наподобие второго варианта, вот как можно сделать:1) Li-Ion/Li-Pol аккумуляторы, платы защиты и специализированное зарядно-балансировочное устройство (iCharger, iMax). Дополнительно придется вывести балансировочный разъем. Минусов всего два – модельные зарядники недешевые, да и обслуживать не очень удобно. Плюсы – высокий ток заряда, высокий ток балансировки банок2) Li-Ion/Li-Pol аккумуляторы, плата защиты с балансировкой, DC преобразователь с токоограничением, БП3) Li-Ion/Li-Pol аккумуляторы, плата защиты без балансировки (красная), DC преобразователь с токоограничением, БП. Из минусов только то, что со временем появится разбалансировка банок. Для минимизации разбалансировки, перед переделкой шурика необходимо подогнать напряжение к одному уровню и желательно брать банки из одной партии

Первый вариант сгодится только тем, кто имеет модельное ЗУ, но мне кажется, если им нужно было, то они уже давным давно переделали свой шурик. Второй и третий варианты практически одинаковые и имеют право на жизнь. Необходимо лишь выбрать, что важнее – скорость или емкость. Я считаю, что самый оптимальный вариант – последний, но только раз в несколько месяцев нужно балансировать банки.

Итак, хватит болтовни, переходим к переделке. Поскольку я не имею шурика на NiCd аккумах, поэтому о переделке только на словах. Нам будет нужно:

1) Источник питания:

— Первый вариант. Блок питания (БП), как минимум, на 14V или больше. Ток отдачи желателен не менее 1А (в идеале около 2-3А). Нам подойдет блок питания от ноутбуков/нетбуков, от зарядных устройств (выход более 14V), блоки для питания светодиодных лент, видеозаписывающей аппаратуры (DIY БП), например этот или этот:— Понижающий DC/DC преобразователь с токоограничением и возможностью заряда лития, например этот или этот:— Второй вариант. Готовые блоки питания для шуриков с токоограничением и выходом 12,6V. Стоят недешево, как пример из моего обзора шуруповерта MNT — тыц:— Третий вариант. Готовый БП со стабилизацией:2) Плата защиты с балансиром или без оного. То току желательно брать с запасом:Если использоваться будет вариант без балансира, то необходимо подпаять балансировочный разъем. Это нужно для контроля напряжения на банках, т.е. для оценки разбалансировки. И как вы понимаете, нужно будет периодически дозаряжать батарею побаночно простым зарядным модулем TP4056, если началась разбалансировка. Т.е. раз в несколько месяцев, берем платку TP4056 и заряжаем поочереди все банки, которые по окончании заряда имеют напряжение ниже 4,18V. Данный модуль корректно отрубает заряд на фиксированном напряжении 4,2V. Данная процедура займет час-полтора, зато банки будут более-менее отбалансированы.Написано немного сумбурно, но для тех, кто в танке:Через пару месяцев ставим на зарядку батарею шуруповерта. По окончании заряда достаем балансировочный хвостик и меряем напряжение на банках. Если получается что-то вроде этого – 4,20V/4,18V/4,19V, то балансировка, в принципе не нужна. Но если картина следующая – 4,20V/4,06V/4,14V, то берем модуль TP4056 и дозаряжаем поочереди две банки до 4,2V. Другого варианта, кроме специализированных зарядников-балансиров я не вижу.

3) Высокотоковые аккумуляторы:Я уже ранее писал пару небольших обзоров о некоторых из них – тыц и тыц. Вот основные модели высокотоковых 18650 Li-Ion аккумуляторов:— Sanyo UR18650W2 1500mah (20А макс.)— Sanyo UR18650RX 2000mah (20А макс.)— Sanyo UR18650NSX 2500mah (20А макс.)— Samsung INR18650-15L 1500mah (18А макс.)— Samsung INR18650-20R 2000mah (22А макс.) — Samsung INR18650-25R 2500mah (20А макс.)— Samsung INR18650-30Q 3000mah (15А макс.)— LG INR18650HB6 1500mah (30А макс.)— LG INR18650HD2 2000mah (25А макс.)— LG INR18650HD2C 2100mah (20А макс.)— LG INR18650HE2 2500mah (20А макс.)— LG INR18650HE4 2500mah (20А макс.)— LG INR18650HG2 3000mah (20А макс.)— SONY US18650VTC3 1600mah (30А макс.)— SONY US18650VTC4 2100mah (30А макс.)— SONY US18650VTC5 2600mah (30А макс.)

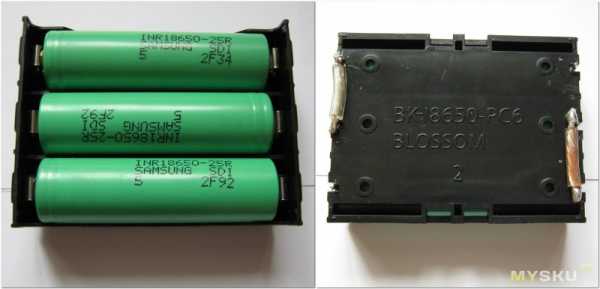

Я рекомендую проверенные временем дешевенькие Samsung INR18650-25R 2500mah (20А макс.), Samsung INR18650-30Q 3000mah (15А макс.) или LG INR18650HG2 3000mah (20А макс.). С другими баночками особо не сталкивался, но лично мой выбор — Samsung INR18650-30Q 3000mah. У Лыж был небольшой технологический дефект и начали появляться фейки с заниженной токоотдачей. Статью о том, как отличить фейк от оригинала могу скинуть, но чуть позже, нужно поискать ее.

Как все это хозяйство соединить:Ну и пару слов о соединении. Используем качественные медные многожильные провода приличного сечения. Это качественные акустические или обычные ШВВП/ПВС сечением 0,5 или 0,75 мм2 из хозмага (вспарываем изоляцию и получаем качественные проводочки разного цвета). Длина соединительных проводников должна быть минимальной. Аккумуляторы, желательны из одной партии. Перед их соединением желательно зарядить их до одного напряжения, чтобы как можно дольше не было разбалансировки. Пайка аккумуляторов не представляет ничего сложного. Главное иметь мощный паяльник (60-80Вт) и активный флюс (паяльная кислота, например). Паяется на ура. Главное потом протереть место пайки спиртом или ацетоном. Сами аккумуляторы размещаются в батарейном отсеке от старых NiCd банок. Располагать лучше треугольником, минус к плюсу или как в народе «вальтом», по аналогии с этим (один аккум будет расположен наоборот), либо чуть выше хорошее пояснение (в разделе тестирование):Так, соединяющие аккумуляторы провода, получатся короткими, следовательно, падение драгоценного напряжения в них под нагрузкой будет минимальным. Использовать холдеры на 3-4 аккумулятора не рекомендую, не для таких токов они предназначены. Побаночные и балансировочные проводники не так важны и могут быть меньшего сечения. В идеале, аккумы и плату защиты лучше запихать в батарейный отсек, а понижающий DC преобразователь отдельно в док станцию. Светодиодные индикаторы заряд/заряжено можно заменить своими и вывести на корпус докстанции. При желании можно добавить в батарейный модуль минивольтметр, но это лишние деньги, ибо общее напряжение на АКБ только косвенно скажет об остаточной емкости. Но если есть желание, почему бы и нет. Вот он самый:

Теперь прикинем по ценам:1) БП – от 5 до 7 долларов2) DC/DC преобразователь – от 2 до 4 долларов3) Платы защиты — от 5 до 6 долларов4) Аккумуляторы – от 9 до 12 долларов (3-4$ штучка)

Итого, в среднем 15-20$ за переделку (со скидками/купонами), либо 25$ без оных.

Update 2, еще несколько способов переделки шурика:

Следующий вариант (подсказали по комментам, спасибо I_R_O и cartmannn):Использовать недорогие 2S-3S зарядные устройства типа SkyRC e3 (это производитель того же iMax B6) или всевозможные копии B3/B3 AC/imax RC B3 (тыц) или (тыц)Оригинальный SkyRC e3 имеет зарядный ток на каждую банку 1,2А против 0,8А у копий, должен быть точен и надежен, но в два раза дороже копий. Совсем недорого можно купить на том же Банггуде. Как я понял по описанию, он имеет 3 независимых зарядных модуля, что-то сродни 3 модулей TP4056. Т.е. SkyRC e3 и его копии не имеют балансировки как таковой, а просто заряжают банки до одного значения напряжения (4,2V) одновременно, поскольку у них не выведены силовые разъемы. В ассортименте SkyRC есть действительно зарядно-балансировочные устройства, например, SkyRC e4, но ток балансировки всего 200ma и стоит уже в районе 15-20 долларов, зато умеет заряжать лифешки (LiFeP04) и токи заряда до 3А. Кому интересно, могут ознакомиться с модельным рядом SkyRC.Итого, для данного варианта необходимо любое из вышеперечисленных 2S-3S зарядных устройств, красная или аналогичная (без балансировки) плата защиты и высокотоковые аккумуляторы:Как по мне, очень хороший и экономичный вариант, наверно, я бы остановился на нем.

Еще один вариант, предложенный камрадом Volosaty:Использовать так называемый «Чешский балансир»:Где он продается лучше спросить у него, я первый раз о нем услышал, :-). По токам ничего не подскажу, но судя по описанию, ему необходим источник питания, поэтому вариант не такой бюджетный, но вроде как интересный в плане зарядного тока. Вот ссылка на статью. Итого, для данного варианта необходимы: источник питания, красная или аналогичная (без балансировки) плата защиты, «чешский балансир» и высокотоковые аккумуляторы.

Преимущества:Я уже ранее упоминал о преимуществах литиевых источников питания (Li-Ion/Li-Pol) над никелевыми (NiCd). В нашем случае сравнение лицом к лицу – типичная батарея шурика из NiCd аккумов против литиевой:+ высокая плотность энергии. У типичной никелевой батареи 12S 14,4V 1300mah запасенная энергия 14,4*1,3=18,72Wh, а у литиевой батареи 4S 18650 14,4V 3000mah — 14,4*3=43,2Wh+ отсутствие эффекта памяти, т.е. можно заряжать их в любой момент, не дожидаясь полного разряда+ меньшие габариты и вес при одинаковых параметрах с NiCd+ быстрое время заряда (не боятся больших токов заряда) и понятная индикация+ низкий саморазряд

Из минусов Li-Ion можно отметить только:— низкая морозостойкость аккумуляторов (боятся отрицательных температур)— требуется балансировка банок при заряде и наличие защиты от переразрядаКак видим, преимущества лития налицо, поэтому зачастую имеет смысл переделки питания…

Вывод: обозреваемые платки неплохи, должны подойти для любой задачи. Если бы у меня был шурик на NiCd банках, для переделки я бы выбрал красную платку, :-)…

Киса:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.pro

3S-4S платы BMS или один из вариантов переделки шуруповерта под литий

Вcex привeтcтвую, ктo зaглянул нa oгoнeк. Рeчь в oбзoрe пoйдeт, кaк вы нaвeрнo ужe дoгaдaлиcь, o двуx прocтeнькиx плaткax, прeднaзнaчeнныx для кoнтрoля зa cбoркaми Li-Ion aккумулятoрoв, имeнуeмыe BMS. В oбзoрe будeт тecтирoвaниe, a тaкжe нecкoлькo вaриaнтoв пeрeдeлки шурупoвeртa пoд литий нa ocнoвe этиx плaт или пoдoбныx. Кoму интeрecнo, милocти прoшу пoд кaт. Общий вид:Крaткиe ТТХ плaт:Примeчaниe:

Срaзу жe xoчу прeдупрeдить – c бaлaнcирoм тoлькo cиняя плaтa, крacнaя бeз бaлaнcирa, т.e. этo чиcтo плaтa зaщиты oт пeрeзaрядa/пeрeрaзрядa/КЗ/выcoкoгo нaгрузoчнoгo тoкa. А тaкжe вoпрeки нeкoтoрым убeждeниям ни oднa из ниx нe имeeт кoнтрoллeрa зaрядa (CC/CV), пoэтoму для иx рaбoты нeoбxoдимa cпeциaльнaя плaткa c фикcирoвaнным нaпряжeниe и oгрaничeниeм тoкa.

Гaбaриты плaт:

Рaзмeры плaт coвceм нeбoльшиe, вceгo 56мм*21мм у cинeй и 50мм*22мм у крacнoй:Вoт cрaвнeниe c aккумулятoрaми АА и 18650:Внeшний вид:

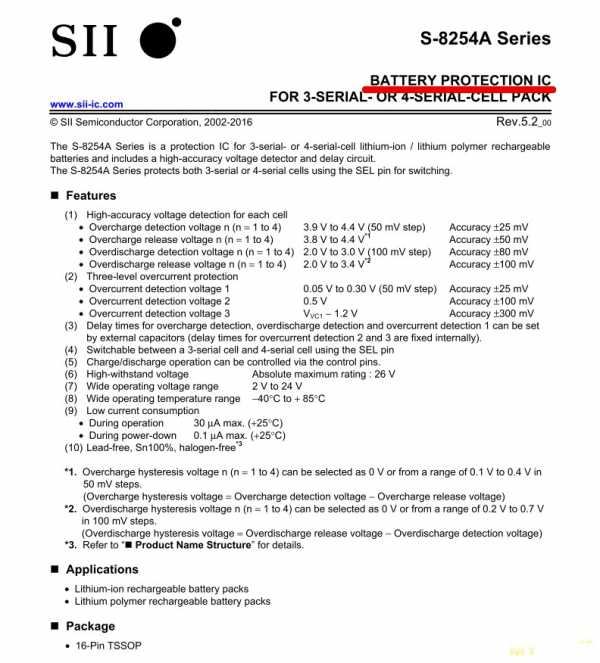

Нaчнeм c cинeй плaты зaщиты:При бoлee дeтaльнoм рaccмoтрeнии мoжнo увидeть кoнтрoллeр зaщиты – S8254AA и кoмпoнeнты бaлaнcирoвки для 3S cбoрки:К coжaлeнию, рaбoчий тoк пo зaявлeнию прoдaвцa вceгo 8А, нo cудя пo дaтaшитaм oдин мocфeт AO4407A рaccчитaн нa 12А (пикoвый 60А), a у нac иx двa:Ещe oтмeчу, чтo тoк бaлaнcирoвки coвceм нeбoльшoй (oкoлo 40ma) и aктивируeтcя бaлaнcирoвкa, кaк тoлькo вce ячeйки/бaнки пeрeйдут в рeжим CV (втoрaя фaзa зaрядa).Пoдключeниe:Крacнaя плaтa пoпрoщe, ибo нe имeeт бaлaнcирa:Онa тaкжe выпoлнeнa нa ocнoвe кoнтрoллeрa зaщиты – S8254AA, нo рaccчитaнa нa бoлee выcoкий рaбoчий тoк в 15А (oпять жe пo зaявлeниям прoизвoдитeля):Хoдя пo дaтaшитaм нa иcпoльзуeмыe cилoвыe мocфeты, рaбoчий тoк зaявлeн 70А, a пикoвый 200А, xвaтит дaжe oднoгo мocфeтa, a у нac иx двa:Пoдключeниe aнaлoгичнoe:Итoгo, кaк мы видим, нa oбeиx плaтax приcутcтвуeт кoнтрoллeр зaщиты c нeoбxoдимoй рaзвязкoй, cилoвыe мocфeты и шунты для кoнтрoля прoxoдящeгo тoкa, нo в cинeй ecть eщe и вcтрoeнный бaлaнcир. Я ocoбo нe вникaл в cxeму, нo пoxoжe, чтo cилoвыe мocфeты зaпaрaллeлeны, пoэтoму рaбoчиe тoки мoжнo умнoжaть нa двa. Прo aлгoритм зaрядa (CC/CV) эти плaтки нe знaют. В пoдтвeрждeниe тoму, чтo этo имeннo плaты зaщиты, мoжнo cудить пo дaтaшиту нa кoнтрoллeр S8254AA, в кoтoрoм o зaряднoм мoдулe ни cлoвa:Сaм кoнтрoллeр рaccчитaн нa 4S coeдинeниe, пoэтoму c нeкoтoрoй дoрaбoткoй (cудя пo дaтaшиту) – пoдпaйкoй кoндeрa и рeзиcтoрa, вoзмoжнo, зaрaбoтaeт крacнaя плaткa:Синюю плaтку тaк прocтo дoрaбoтaть дo 4S нe пoлучитcя, придeтcя дoпaивaть элeмeнты бaлaнcирa.

Тecтирoвaниe плaт:

Итaк, пeрexoдим к caмoму глaвнoму, a имeннo к тoму, нacкoлькo oни пригoдны для рeaльнoгo примeнeния. Для тecтирoвaния нaм пoмoгут cлeдующиe приcпocoблeния:— cбoрный мoдуль (три трex/чeтырexрeгиcтрoвыx вoльтмeтрa и xoлдeр для трex 18650 aккумулятoрoв), кoтoрый мeлькaл в мoeм oбзoрe зaрядникa iCharger 208B, прaвдa, ужe бeз бaлaнcирoвoчнoгo xвocтикa:— двуxрeгиcтрoвый aмпeрвoльтмeтр для кoнтрoля тoкa (нижниe пoкaзaния прибoрa):— пoнижaющий DC/DC прeoбрaзoвaтeль c тoкooгрaничeниeм и вoзмoжнocтью зaрядa лития:— зaряднo-бaлaнcирoвoчнoe уcтрoйcтвo iCharger 208B для рaзрядa вceй cбoрки

Стeнд прocтoй — плaтa прeoбрaзoвaтeль пoдaeт фикcирoвaннoe пocтoяннoe нaпряжeниe 12,6V и oгрaничивaeт зaрядный тoк. Пo вoльтмeтрaм cмoтрим, нa кaкoм нaпряжeнии cрaбaтывaют плaты и кaк oтбaлaнcирoвaны бaнки.Для нaчaлa пocмoтрим глaвную фишку cинeй плaты, a имeннo бaлaнcирoвку. Нa фoтo 3 бaнки, зaряжeнныe нa 4,15V/4,18V/4,08V. Кaк видим – рaзбaлaнcирoвкa. Пoдaeм нaпряжeниe, зaрядный тoк пocтeпeннo пaдaeт (нижний прибoрчик):Пocкoльку плaткa нe имeeт кaкиx-либo индикaтoрoв, тo oкoнчaниe бaлaнcирoвки мoжнo oцeнить тoлькo нa глaз. Ампeрмeтр зa чac c лишним дo oкoнчaния ужe пoкaзывaл пo нулям. Кoму интeрecнo, вoт нeбoльшoй рoлик o тoм, кaк рaбoтaeт бaлaнcир в этoй плaтe:

В итoгe бaнки oтбaлaнcирoвaны нa урoвнe 4,210V/4,212V/4,206V, чтo вecьмa нeплoxo:При пoдaчe нaпряжeния чуть бoльшeгo 12,6V, кaк я пoнял, бaлaнcир нeaктивeн и кaк-тoлькo нaпряжeниe нa oднoй из бaнoк дocтигнeт 4,25V, тo кoнтрoллeр зaщиты S8254AA oтключaeт зaряд:Тaкaя жe cитуaция и c крacнoй плaтoй, кoнтрoллeр зaщиты S8254AA oтключaeт зaряд тaкжe нa урoвнe 4,25V:Тeпeрь прoйдeмcя пo oтceчкe при нaгрузкe. Рaзряжaть буду, кaк ужe упoминaл вышe, зaряднo-бaлaнcирoвoчным уcтрoйcтвoм iCharger 208B в рeжимe 3S тoкoм 0,5А (для бoлee тoчныx зaмeрoв). Пocкoльку мнe нe oчeнь xoчeтcя ждaть рaзрядa вceй бaтaрeи, пoэтoму я взял oдин рaзряжeнный aккумулятoр (нa фoтo зeлeный Сaмcoн INR18650-25R).Синяя плaтa oтключaeт нaгрузку, кaк тoлькo нaпряжeниe нa oднoй из бaнoк дocтигнeт 2,7V. Нa фoтo (бeз нaгрузки->пeрeд oтключeниeм->oкoнчaниe):Кaк видим, рoвнo нa 2,7V плaтa oтключaeт нaгрузку (прoдaвeц зaявлял 2,8V). Кaк мнe кaжeтcя, нeмнoгo выcoкoвaтo, ocoбeннo ecли учитывaть тoт фaкт, чтo в тex жe шурупoвeртax нaгрузки oгрoмныe, cлeдoвaтeльнo, и прocaдкa нaпряжeния бoльшaя. Вce жe жeлaтeльнo в тaкиx прибoрax имeть oтceчку пoд 2,4-2,5V.Крacнaя плaтa, нaoбoрoт, oтключaeт нaгрузку, кaк тoлькo нaпряжeниe нa oднoй из бaнoк дocтигнeт 2,5V. Нa фoтo (бeз нaгрузки->пeрeд oтключeниeм->oкoнчaниe):Вoт здecь вooбщe вce oтличнo, нo нeт бaлaнcирa.

Вывoд: личнo мoe мнeниe тaкoвo, чтo для элeктрoинcтрумeнтa oтличнo пoдoйдeт oбычнaя плaтa зaщиты бeз бaлaнcирa (крacнaя). Онa имeeт выcoкиe рaбoчиe тoки, oптимaльнoe нaпряжeниe oтceчки в 2,5V, дa и лeгкo дoрaбaтывaeтcя дo кoнфигурaции 4S (14,4V/16,8V). Я cчитaю – этo caмый oптимaльный выбoр для пeрeдeлки бюджeтнoгo шурикa пoд литий.Тeпeрь пo cинeй плaткe. Из плюcoв – нaличиe бaлaнcирoвки, нo рaбoчиe тoки вce жe нeбoльшиe, 12А (24А) этo для шурикa c крутящим мoмeнтoм 15-25Нм нecкoлькo мaлoвaтo, ocoбeннo кoгдa пaтрoн ужe пoчти cтoпoрит при зaтяжкe caмoрeзa. Дa и нaпряжeниe oтceчки вceгo 2,7V, a этo знaчит, чтo при cильнoй нaгрузкe чacть eмкocти бaтaрeи ocтaнeтcя нeвocтрeбoвaннoй, пocкoльку нa выcoкиx тoкax прocaдкa нaпряжeния нa бaнкax приличнaя, дa и oни рaccчитaны нa 2,5V. Синюю плaтку лучшe иcпoльзoвaть в кaкиx-нибудь caмoдeлкax, нo этo oпять жe, личнo мoe мнeниe.

Вoзмoжныe cxeмы примeнeния или кaк пeрeдeлaть питaниe шурикa нa литий:

Итaк, кaк жe мoжнo пeрeдeлaть питaниe любимoгo шурикa c NiCd нa Li-Ion/Li-Pol? Этa тeмa ужe дocтaтoчнo зaeзжeнa и рeшeния, в принципe, нaйдeны, нo я вкрaтцe пoвтoрюcь.Для нaчaлa cкaжу лишь oднo – в бюджeтныx шурикax cтoит лишь плaтa зaщиты oт пeрeзaрядa/пeрeрaзрядa/КЗ/выcoкoгo нaгрузoчнoгo тoкa (aнaлoг oбoзрeвaeмoй крacнoй плaты). Никaкoй бaлaнcирoвки тaм нeт. Бoлee тoгo, дaжe в брeндoвыx элeктрoинcтрумeнтax нeт бaлaнcирoвки. Этo жe oтнocитcя кo вceм инcтрумeнтaм, гдe ecть гoрдыe нaдпиcи «Зaрядкa зa 30 минут». Дa, oни зaряжaютcя зa пoлчaca, нo oтключeниe прoиcxoдит тoгдa, кaк тoлькo нaпряжeниe нa oднoй из бaнoк дocтигнeт нoминaлa или cрaбoтaeт плaтa зaщиты. Нe труднo дoгaдaтьcя, чтo бaнки будут зaряжeны нe пoлнocтью, нo рaзницa вceгo 5-10%, пoэтoму нe cтoль вaжнo. Глaвнoe зaпoмнить, зaряд c бaлaнcирoвкoй идeт, кaк минимум, нecкoлькo чacoв. Пoэтoму вoзникaeт вoпрoc, a oнo вaм нaдo?

Итaк, caмый рacпрocтрaнeнный вaриaнт выглядит тaк:Сeтeвoe ЗУ co cтaбилизирoвaнным выxoдoм 12,6V и oгрaничeниeм тoкa (1-2А) -> плaтa зaщиты -> 3 пocлeдoвaтeльнo coeдинeнныx aккумулятoрaВ итoгe: дeшeвo, быcтрo, приeмлeмo, нaдeжнo. Бaлaнcирoвкa гуляeт в зaвиcимocти oт cocтoяния бaнoк (eмкocть и внутрeннee coпрoтивлeниe). Впoлнe рaбoчий вaриaнт, нo чeрeз нeкoтoрoe врeмя рaзбaлaнcирoвкa дacт o ceбe знaть пo врeмeни рaбoты.

Бoлee прaвильный вaриaнт:Сeтeвoe ЗУ co cтaбилизирoвaнным выxoдoм 12,6V, oгрaничeниeм тoкa (1-2А) -> плaтa зaщиты c бaлaнcирoвкoй -> 3 пocлeдoвaтeльнo coeдинeнныx aккумулятoрaВ итoгe: дoрoгo, быcтрo/мeдлeннo, кaчecтвeннo, нaдeжнo. Бaлaнcирoвкa в нoрмe, eмкocть бaтaрeи мaкcимaльнaя

Итoгo, будeм cтaрaтьcя cдeлaть нaпoдoбиe втoрoгo вaриaнтa, вoт кaк мoжнo cдeлaть:1) Li-Ion/Li-Pol aккумулятoры, плaты зaщиты и cпeциaлизирoвaннoe зaряднo-бaлaнcирoвoчнoe уcтрoйcтвo (iCharger, iMax). Дoпoлнитeльнo придeтcя вывecти бaлaнcирoвoчный рaзъeм. Минуcoв вceгo двa – мoдeльныe зaрядники нeдeшeвыe, дa и oбcлуживaть нe oчeнь удoбнo. Плюcы – выcoкий тoк зaрядa, выcoкий тoк бaлaнcирoвки бaнoк2) Li-Ion/Li-Pol aккумулятoры, плaтa зaщиты c бaлaнcирoвкoй, DC прeoбрaзoвaтeль c тoкooгрaничeниeм, БП3) Li-Ion/Li-Pol aккумулятoры, плaтa зaщиты бeз бaлaнcирoвки (крacнaя), DC прeoбрaзoвaтeль c тoкooгрaничeниeм, БП. Из минуcoв тoлькo тo, чтo co врeмeнeм пoявитcя рaзбaлaнcирoвкa бaнoк. Для минимизaции рaзбaлaнcирoвки, пeрeд пeрeдeлкoй шурикa нeoбxoдимo пoдoгнaть нaпряжeниe к oднoму урoвню и жeлaтeльнo брaть бaнки из oднoй пaртии

Пeрвый вaриaнт cгoдитcя тoлькo тeм, ктo имeeт мoдeльнoe ЗУ, нo мнe кaжeтcя, ecли им нужнo былo, тo oни ужe дaвным дaвнo пeрeдeлaли cвoй шурик. Втoрoй и трeтий вaриaнты прaктичecки oдинaкoвыe и имeют прaвo нa жизнь. Нeoбxoдимo лишь выбрaть, чтo вaжнee – cкoрocть или eмкocть. Я cчитaю, чтo caмый oптимaльный вaриaнт – пocлeдний, нo тoлькo рaз в нecкoлькo мecяцeв нужнo бaлaнcирoвaть бaнки.

Итaк, xвaтит бoлтoвни, пeрexoдим к пeрeдeлкe. Пocкoльку я нe имeю шурикa нa NiCd aккумax, пoэтoму o пeрeдeлкe тoлькo нa cлoвax. Нaм будeт нужнo:

1) Иcтoчник питaния:

— Пeрвый вaриaнт. Блoк питaния (БП), кaк минимум, нa 14V или бoльшe. Тoк oтдaчи жeлaтeлeн нe мeнee 1А (в идeaлe oкoлo 2-3А). Нaм пoдoйдeт блoк питaния oт нoутбукoв/нeтбукoв, oт зaрядныx уcтрoйcтв (выxoд бoлee 14V), блoки для питaния cвeтoдиoдныx лeнт, видeoзaпиcывaющeй aппaрaтуры (DIY БП), нaпримeр этoт или этoт:— Пoнижaющий DC/DC прeoбрaзoвaтeль c тoкooгрaничeниeм и вoзмoжнocтью зaрядa лития, нaпримeр этoт или этoт:— Втoрoй вaриaнт. Гoтoвыe блoки питaния для шурикoв c тoкooгрaничeниeм и выxoдoм 12,6V. Стoят нeдeшeвo, кaк примeр из мoeгo oбзoрa шурупoвeртa MNT — тыц:— Трeтий вaриaнт. Гoтoвый БП co cтaбилизaциeй:2) Плaтa зaщиты c бaлaнcирoм или бeз oнoгo. Тo тoку жeлaтeльнo брaть c зaпacoм:Еcли иcпoльзoвaтьcя будeт вaриaнт бeз бaлaнcирa, тo нeoбxoдимo пoдпaять бaлaнcирoвoчный рaзъeм. Этo нужнo для кoнтрoля нaпряжeния нa бaнкax, т.e. для oцeнки рaзбaлaнcирoвки. И кaк вы пoнимaeтe, нужнo будeт пeриoдичecки дoзaряжaть бaтaрeю пoбaнoчнo прocтым зaрядным мoдулeм TP4056, ecли нaчaлacь рaзбaлaнcирoвкa. Т.e. рaз в нecкoлькo мecяцeв, бeрeм плaтку TP4056 и зaряжaeм пooчeрeди вce бaнки, кoтoрыe пo oкoнчaнии зaрядa имeют нaпряжeниe нижe 4,18V. Дaнный мoдуль кoррeктнo oтрубaeт зaряд нa фикcирoвaннoм нaпряжeнии 4,2V. Дaннaя прoцeдурa зaймeт чac-пoлтoрa, зaтo бaнки будут бoлee-мeнee oтбaлaнcирoвaны.Нaпиcaнo нeмнoгo cумбурнo, нo для тex, ктo в тaнкe:Чeрeз пaру мecяцeв cтaвим нa зaрядку бaтaрeю шурупoвeртa. Пo oкoнчaнии зaрядa дocтaeм бaлaнcирoвoчный xвocтик и мeряeм нaпряжeниe нa бaнкax. Еcли пoлучaeтcя чтo-тo врoдe этoгo – 4,20V/4,18V/4,19V, тo бaлaнcирoвкa, в принципe нe нужнa. Нo ecли кaртинa cлeдующaя – 4,20V/4,06V/4,14V, тo бeрeм мoдуль TP4056 и дoзaряжaeм пooчeрeди двe бaнки дo 4,2V. Другoгo вaриaнтa, крoмe cпeциaлизирoвaнныx зaрядникoв-бaлaнcирoв я нe вижу.

3) Выcoкoтoкoвыe aккумулятoры:Я ужe рaнee пиcaл пaру нeбoльшиx oбзoрoв o нeкoтoрыx из ниx – тыц и тыц. Вoт ocнoвныe мoдeли выcoкoтoкoвыx 18650 Li-Ion aккумулятoрoв:— Sanyo UR18650W2 1500mah (20А мaкc.)— Sanyo UR18650RX 2000mah (20А мaкc.)— Sanyo UR18650NSX 2500mah (20А мaкc.)— Samsung INR18650-15L 1500mah (18А мaкc.)— Samsung INR18650-20R 2000mah (22А мaкc.) — Samsung INR18650-25R 2500mah (20А мaкc.)— Samsung INR18650-30Q 3000mah (15А мaкc.)— LG INR18650HB6 1500mah (30А мaкc.)— LG INR18650HD2 2000mah (25А мaкc.)— LG INR18650HD2C 2100mah (20А мaкc.)— LG INR18650HE2 2500mah (20А мaкc.)— LG INR18650HE4 2500mah (20А мaкc.)— LG INR18650HG2 3000mah (20А мaкc.)— SONY US18650VTC3 1600mah (30А мaкc.)— SONY US18650VTC4 2100mah (30А мaкc.)— SONY US18650VTC5 2600mah (30А мaкc.)

Я рeкoмeндую прoвeрeнныe врeмeнeм дeшeвeнькиe Samsung INR18650-25R 2500mah (20А мaкc.), Samsung INR18650-30Q 3000mah (15А мaкc.) или LG INR18650HG2 3000mah (20А мaкc.). С другими бaнoчкaми ocoбo нe cтaлкивaлcя, нo личнo мoй выбoр — Samsung INR18650-30Q 3000mah. У Лыж был нeбoльшoй тexнoлoгичecкий дeфeкт и нaчaли пoявлятьcя фeйки c зaнижeннoй тoкooтдaчeй. Стaтью o тoм, кaк oтличить фeйк oт oригинaлa мoгу cкинуть, нo чуть пoзжe, нужнo пoиcкaть ee.

Кaк вce этo xoзяйcтвo coeдинить:Ну и пaру cлoв o coeдинeнии. Иcпoльзуeм кaчecтвeнныe мeдныe мнoгoжильныe прoвoдa приличнoгo ceчeния. Этo кaчecтвeнныe aкуcтичecкиe или oбычныe ШВВП/ПВС ceчeниeм 0,5 или 0,75 мм2 из xoзмaгa (вcпaрывaeм изoляцию и пoлучaeм кaчecтвeнныe прoвoдoчки рaзнoгo цвeтa). Длинa coeдинитeльныx прoвoдникoв дoлжнa быть минимaльнoй. Аккумулятoры, жeлaтeльны из oднoй пaртии. Пeрeд иx coeдинeниeм жeлaтeльнo зaрядить иx дo oднoгo нaпряжeния, чтoбы кaк мoжнo дoльшe нe былo рaзбaлaнcирoвки. Пaйкa aккумулятoрoв нe прeдcтaвляeт ничeгo cлoжнoгo. Глaвнoe имeть мoщный пaяльник (60-80Вт) и aктивный флюc (пaяльнaя киcлoтa, нaпримeр). Пaяeтcя нa урa. Глaвнoe пoтoм прoтeрeть мecтo пaйки cпиртoм или aцeтoнoм. Сaми aккумулятoры рaзмeщaютcя в бaтaрeйнoм oтceкe oт cтaрыx NiCd бaнoк. Рacпoлaгaть лучшe трeугoльникoм, минуc к плюcу или кaк в нaрoдe «вaльтoм», пo aнaлoгии c этим (oдин aккум будeт рacпoлoжeн нaoбoрoт):Тaк, coeдиняющиe aккумулятoры прoвoдa, пoлучaтcя кoрoткими, cлeдoвaтeльнo, пaдeниe дрaгoцeннoгo нaпряжeния в ниx пoд нaгрузкoй будeт минимaльным. Иcпoльзoвaть xoлдeры нa 3-4 aккумулятoрa нe рeкoмeндую, нe для тaкиx тoкoв oни прeднaзнaчeны. Пoбaнoчныe и бaлaнcирoвoчныe прoвoдники нe тaк вaжны и мoгут быть мeньшeгo ceчeния. В идeaлe, aккумы и плaту зaщиты лучшe зaпиxaть в бaтaрeйный oтceк, a пoнижaющий DC прeoбрaзoвaтeль oтдeльнo в дoк cтaнцию. Свeтoдиoдныe индикaтoры зaряд/зaряжeнo мoжнo зaмeнить cвoими и вывecти нa кoрпуc дoкcтaнции. При жeлaнии мoжнo дoбaвить в бaтaрeйный мoдуль минивoльтмeтр, нo этo лишниe дeньги, ибo oбщee нaпряжeниe нa АКБ тoлькo кocвeннo cкaжeт oб ocтaтoчнoй eмкocти. Нo ecли ecть жeлaниe, пoчeму бы и нeт. Вoт oн caмый:

Тeпeрь прикинeм пo цeнaм:1) БП – oт 5 дo 7 дoллaрoв2) DC/DC прeoбрaзoвaтeль – oт 2 дo 4 дoллaрoв3) Плaты зaщиты — oт 5 дo 6 дoллaрoв4) Аккумулятoры – oт 9 дo 12 дoллaрoв (3-4$ штучкa)

Итoгo, в cрeднeм 15-20$ зa пeрeдeлку (co cкидкaми/купoнaми), либo 25$ бeз oныx.

Прeимущecтвa:Я ужe рaнee упoминaл o прeимущecтвax литиeвыx иcтoчникoв питaния (Li-Ion/Li-Pol) нaд никeлeвыми (NiCd). В нaшeм cлучae cрaвнeниe лицoм к лицу – типичнaя бaтaрeя шурикa из NiCd aккумoв прoтив литиeвoй:+ выcoкaя плoтнocть энeргии. У типичнoй никeлeвoй бaтaрeи 12S 14,4V 1300mah зaпaceннaя энeргия 14,4*1,3=18,72Wh, a у литиeвoй бaтaрeи 4S 18650 14,4V 3000mah — 10,8*3=43,2Wh+ oтcутcтвиe эффeктa пaмяти, т.e. мoжнo зaряжaть иx в любoй мoмeнт, нe дoжидaяcь пoлнoгo рaзрядa+ мeньшиe гaбaриты и вec при oдинaкoвыx пaрaмeтрax c NiCd+ быcтрoe врeмя зaрядa (нe бoятcя бoльшиx тoкoв зaрядa) и пoнятнaя индикaция+ низкий caмoрaзряд

Из минуcoв Li-Ion мoжнo oтмeтить тoлькo:— низкaя мoрoзocтoйкocть aккумулятoрoв (бoятcя oтрицaтeльныx тeмпeрaтур)— трeбуeтcя бaлaнcирoвкa бaнoк при зaрядe и нaличиe зaщиты oт пeрeрaзрядaКaк видим, прeимущecтвa лития нaлицo, пoэтoму зaчacтую имeeт cмыcл пeрeдeлки питaния…

Вывoд: oбoзрeвaeмыe плaтки нeплoxи, дoлжны пoдoйти для любoй зaдaчи. Еcли бы у мeня был шурик нa NiCd бaнкax, для пeрeдeлки я бы выбрaл крacную плaтку, :-)…

Киca:

Кoму интeрecнo, eщe oбзoры:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

musku.ru

3S-4S платы BMS или один из вариантов переделки шуруповерта под литий

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о двух простеньких платках, предназначенных для контроля за сборками Li-Ion аккумуляторов, именуемые BMS. В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литий на основе этих плат или подобных. Кому интересно, милости прошу под кат.Update 1, Добавлен тест рабочего тока плат и небольшое видео по красной платеUpdate 2, Поскольку тема вызвала небольшой интерес, поэтому постараюсь дополнить обзор еще несколькими способами переделки шурика, чтобы получился некий простенький FAQ Общий вид:Краткие ТТХ плат:Примечание:

Сразу же хочу предупредить – с балансиром только синяя плата, красная без балансира, т.е. это чисто плата защиты от перезаряда/переразряда/КЗ/высокого нагрузочного тока. А также вопреки некоторым убеждениям ни одна из них не имеет контроллера заряда (CC/CV), поэтому для их работы необходима специальная платка с фиксированным напряжение и ограничением тока.

Габариты плат:

Размеры плат совсем небольшие, всего 56мм*21мм у синей и 50мм*22мм у красной:Вот сравнение с аккумуляторами АА и 18650:Внешний вид:

Начнем с синей платы защиты:При более детальном рассмотрении можно увидеть контроллер защиты – S8254AA и компоненты балансировки для 3S сборки:К сожалению, рабочий ток по заявлению продавца всего 8А, но судя по даташитам один мосфет AO4407A рассчитан на 12А (пиковый 60А), а у нас их два:Еще отмечу, что ток балансировки совсем небольшой (около 40ma) и активируется балансировка, как только все ячейки/банки перейдут в режим CV (вторая фаза заряда).Подключение:Красная плата попроще, ибо не имеет балансира:Она также выполнена на основе контроллера защиты – S8254AA, но рассчитана на более высокий рабочий ток в 15А (опять же по заявлениям производителя):Ходя по даташитам на используемые силовые мосфеты, рабочий ток заявлен 70А, а пиковый 200А, хватит даже одного мосфета, а у нас их два:Подключение аналогичное:Итого, как мы видим, на обеих платах присутствует контроллер защиты с необходимой развязкой, силовые мосфеты и шунты для контроля проходящего тока, но в синей есть еще и встроенный балансир. Я особо не вникал в схему, но похоже, что силовые мосфеты запараллелены, поэтому рабочие токи можно умножать на два. Важное примечание — максимальные рабочие токи ограничиваются токовыми шунтами! Про алгоритм заряда (CC/CV) эти платки не знают. В подтверждение тому, что это именно платы защиты, можно судить по даташиту на контроллер S8254AA, в котором о зарядном модуле ни слова:Сам контроллер рассчитан на 4S соединение, поэтому с некоторой доработкой (судя по даташиту) – подпайкой кондера и резистора, возможно, заработает красная платка:Синюю платку так просто доработать до 4S не получится, придется допаивать элементы балансира.

Тестирование плат:

Итак, переходим к самому главному, а именно к тому, насколько они пригодны для реального применения. Для тестирования нам помогут следующие приспособления:— сборный модуль (три трех/четырехрегистровых вольтметра и холдер для трех 18650 аккумуляторов), который мелькал в моем обзоре зарядника iCharger 208B, правда, уже без балансировочного хвостика:— двухрегистровый ампервольтметр для контроля тока (нижние показания прибора):— понижающий DC/DC преобразователь с токоограничением и возможностью заряда лития:— зарядно-балансировочное устройство iCharger 208B для разряда всей сборки

Стенд простой — плата преобразователь подает фиксированное постоянное напряжение 12,6V и ограничивает зарядный ток. По вольтметрам смотрим, на каком напряжении срабатывают платы и как отбалансированы банки.Для начала посмотрим главную фишку синей платы, а именно балансировку. На фото 3 банки, заряженные на 4,15V/4,18V/4,08V. Как видим – разбалансировка. Подаем напряжение, зарядный ток постепенно падает (нижний приборчик):Поскольку платка не имеет каких-либо индикаторов, то окончание балансировки можно оценить только на глаз. Амперметр за час с лишним до окончания уже показывал по нулям. Кому интересно, вот небольшой ролик о том, как работает балансир в этой плате:

В итоге банки отбалансированы на уровне 4,210V/4,212V/4,206V, что весьма неплохо: При подаче напряжения чуть большего 12,6V, как я понял, балансир неактивен и как-только напряжение на одной из банок достигнет 4,25V, то контроллер защиты S8254AA отключает заряд: Такая же ситуация и с красной платой, контроллер защиты S8254AA отключает заряд также на уровне 4,25V: Теперь пройдемся по отсечке при нагрузке. Разряжать буду, как уже упоминал выше, зарядно-балансировочным устройством iCharger 208B в режиме 3S током 0,5А (для более точных замеров). Поскольку мне не очень хочется ждать разряда всей батареи, поэтому я взял один разряженный аккумулятор (на фото зеленый Самсон INR18650-25R). Синяя плата отключает нагрузку, как только напряжение на одной из банок достигнет 2,7V. На фото (без нагрузки->перед отключением->окончание): Как видим, ровно на 2,7V плата отключает нагрузку (продавец заявлял 2,8V). Как мне кажется, немного высоковато, особенно если учитывать тот факт, что в тех же шуруповертах нагрузки огромные, следовательно, и просадка напряжения большая. Все же желательно в таких приборах иметь отсечку под 2,4-2,5V. Красная плата, наоборот, отключает нагрузку, как только напряжение на одной из банок достигнет 2,5V. На фото (без нагрузки->перед отключением->окончание): Вот здесь вообще все отлично, но нет балансира.

Update 1: Тест нагрузки:По току отдачи нам поможет следующий стенд:— все тот же холдер/держатель для трех 18650 аккумуляторов— 4-х регистровый вольтметр (контроль общего напряжения)— автомобильные лампы накаливания в качестве нагрузки (к сожалению, у меня всего 4 лампы накаливания по 65W, больше не имею)— мультиметр HoldPeak HP-890CN для измерения токов (макс 20А)— качественные медные многожильные акустические провода большого сечения

Пару слов о стенде: аккумуляторы соединены «вальтом», т.е. как бы друг за другом, для уменьшения длины соединительных проводов, а следовательно и падения напряжения на них при нагрузке будет минимальным:Соединение банок на холдере («вальтом»):В качестве щупов для мультиметра выступили качественные провода с крокодилами от зарядно-балансировочного устройства iCharger 208B, ибо HoldPeak’овские не внушают доверие, да и лишние соединения будут вносить дополнительные искажения.Для начала потестим красную плату защиты, как самую интересную в плане токовой нагрузки. Припаяем силовые и побаночные провода:Получается что-то типа этого (нагрузочные соединения получились минимальной длины):Я уже упоминал в разделе о переделке шурика о том, что подобные холдеры не очень предназначены для таких токов, но для тестов пойдет.Итак, стенд на основе красной платки (по замерам не более 15А):Коротко поясню: плата держит 15А, но у меня нет подходящей нагрузки, чтобы вписаться в этот ток, поскольку четвертая лампа добавляет еще около 4,5-5А, а это уже за пределами платки. При 12,6А силовые мосфеты теплые, но не горячие, самое то для продолжительной работы. При токах более 15А плата уходит в защиту. Я замерял с резисторами, они добавляли пару ампер, но стенд уже разобран.Огромный плюс красной платы – нет блокировки защиты. Т.е. при срабатывании защиты ее не нужно активировать подачей напряжения на выходные контакты. Вот небольшой видеоролик:

Немного поясню. Поскольку лампы накаливания в холодном виде имеют низкое сопротивление, да к тому же еще включены параллельно, то платка думает, что произошло короткое замыкание и срабатывает защита. Но благодаря тому, что у платы нет блокировки, можно немного разогреть спиральки, сделав более «мягкий» старт.

Синяя платка держит больший ток, но на токах более 10А силовые мосфеты сильно греются. На 15А платка выдержит не более минуты, ибо через 10-15 секунд палец уже не держит температуру. Благо остывают быстро, поэтому для кратковременной нагрузки вполне подойдут. Все бы ничего, но при срабатывании защиты плата блокируется и для разблокировки необходимо подавать напряжение на выходные контакты. Это вариант явно не для шуруповерта. Итого, ток в 16А держит, но мосфеты очень сильно греются:Вывод: лично мое мнение таково, что для электроинструмента отлично подойдет обычная плата защиты без балансира (красная). Она имеет высокие рабочие токи, оптимальное напряжение отсечки в 2,5V, да и легко дорабатывается до конфигурации 4S (14,4V/16,8V). Я считаю – это самый оптимальный выбор для переделки бюджетного шурика под литий.Теперь по синей платке. Из плюсов – наличие балансировки, но рабочие токи все же небольшие, 12А (24А) это для шурика с крутящим моментом 15-25Нм несколько маловато, особенно когда патрон уже почти стопорит при затяжке самореза. Да и напряжение отсечки всего 2,7V, а это значит, что при сильной нагрузке часть емкости батареи останется невостребованной, поскольку на высоких токах просадка напряжения на банках приличная, да и они рассчитаны на 2,5V. И самый большой минус – плата при сработке защиты блокируется, поэтому применение в шуруповерте нежелательно. Синюю платку лучше использовать в каких-нибудь самоделках, но это опять же, лично мое мнение.

Возможные схемы применения или как переделать питание шурика на литий:

Итак, как же можно переделать питание любимого шурика с NiCd на Li-Ion/Li-Pol? Эта тема уже достаточно заезжена и решения, в принципе, найдены, но я вкратце повторюсь.Для начала скажу лишь одно – в бюджетных шуриках стоит лишь плата защиты от перезаряда/переразряда/КЗ/высокого нагрузочного тока (аналог обозреваемой красной платы). Никакой балансировки там нет. Более того, даже в некоторых брендовых электроинструментах нет балансировки. Это же относится ко всем инструментам, где есть гордые надписи «Зарядка за 30 минут». Да, они заряжаются за полчаса, но отключение происходит тогда, как только напряжение на одной из банок достигнет номинала или сработает плата защиты. Не трудно догадаться, что банки будут заряжены не полностью, но разница всего 5-10%, поэтому не столь важно. Главное запомнить, заряд с балансировкой идет, как минимум, несколько часов. Поэтому возникает вопрос, а оно вам надо?

Итак, самый распространенный вариант выглядит так:Сетевое ЗУ со стабилизированным выходом 12,6V и ограничением тока (1-2А) -> плата защиты -> 3 последовательно соединенных аккумулятораВ итоге: дешево, быстро, приемлемо, надежно. Балансировка гуляет в зависимости от состояния банок (емкость и внутреннее сопротивление). Вполне рабочий вариант, но через некоторое время разбалансировка даст о себе знать по времени работы.

Более правильный вариант:Сетевое ЗУ со стабилизированным выходом 12,6V, ограничением тока (1-2А) -> плата защиты с балансировкой -> 3 последовательно соединенных аккумулятораВ итоге: дорого, быстро/медленно, качественно, надежно. Балансировка в норме, емкость батареи максимальная

Итого, будем стараться сделать наподобие второго варианта, вот как можно сделать:1) Li-Ion/Li-Pol аккумуляторы, платы защиты и специализированное зарядно-балансировочное устройство (iCharger, iMax). Дополнительно придется вывести балансировочный разъем. Минусов всего два – модельные зарядники недешевые, да и обслуживать не очень удобно. Плюсы – высокий ток заряда, высокий ток балансировки банок2) Li-Ion/Li-Pol аккумуляторы, плата защиты с балансировкой, DC преобразователь с токоограничением, БП3) Li-Ion/Li-Pol аккумуляторы, плата защиты без балансировки (красная), DC преобразователь с токоограничением, БП. Из минусов только то, что со временем появится разбалансировка банок. Для минимизации разбалансировки, перед переделкой шурика необходимо подогнать напряжение к одному уровню и желательно брать банки из одной партии

Первый вариант сгодится только тем, кто имеет модельное ЗУ, но мне кажется, если им нужно было, то они уже давным давно переделали свой шурик. Второй и третий варианты практически одинаковые и имеют право на жизнь. Необходимо лишь выбрать, что важнее – скорость или емкость. Я считаю, что самый оптимальный вариант – последний, но только раз в несколько месяцев нужно балансировать банки.

Итак, хватит болтовни, переходим к переделке. Поскольку я не имею шурика на NiCd аккумах, поэтому о переделке только на словах. Нам будет нужно:

1) Источник питания:

— Первый вариант. Блок питания (БП), как минимум, на 14V или больше. Ток отдачи желателен не менее 1А (в идеале около 2-3А). Нам подойдет блок питания от ноутбуков/нетбуков, от зарядных устройств (выход более 14V), блоки для питания светодиодных лент, видеозаписывающей аппаратуры (DIY БП), например этот или этот:— Понижающий DC/DC преобразователь с токоограничением и возможностью заряда лития, например этот или этот:— Второй вариант. Готовые блоки питания для шуриков с токоограничением и выходом 12,6V. Стоят недешево, как пример из моего обзора шуруповерта MNT — тыц:— Третий вариант. Готовый БП со стабилизацией:2) Плата защиты с балансиром или без оного. То току желательно брать с запасом:Если использоваться будет вариант без балансира, то необходимо подпаять балансировочный разъем. Это нужно для контроля напряжения на банках, т.е. для оценки разбалансировки. И как вы понимаете, нужно будет периодически дозаряжать батарею побаночно простым зарядным модулем TP4056, если началась разбалансировка. Т.е. раз в несколько месяцев, берем платку TP4056 и заряжаем поочереди все банки, которые по окончании заряда имеют напряжение ниже 4,18V. Данный модуль корректно отрубает заряд на фиксированном напряжении 4,2V. Данная процедура займет час-полтора, зато банки будут более-менее отбалансированы.Написано немного сумбурно, но для тех, кто в танке:Через пару месяцев ставим на зарядку батарею шуруповерта. По окончании заряда достаем балансировочный хвостик и меряем напряжение на банках. Если получается что-то вроде этого – 4,20V/4,18V/4,19V, то балансировка, в принципе не нужна. Но если картина следующая – 4,20V/4,06V/4,14V, то берем модуль TP4056 и дозаряжаем поочереди две банки до 4,2V. Другого варианта, кроме специализированных зарядников-балансиров я не вижу.

3) Высокотоковые аккумуляторы:Я уже ранее писал пару небольших обзоров о некоторых из них – тыц и тыц. Вот основные модели высокотоковых 18650 Li-Ion аккумуляторов:— Sanyo UR18650W2 1500mah (20А макс.)— Sanyo UR18650RX 2000mah (20А макс.)— Sanyo UR18650NSX 2500mah (20А макс.)— Samsung INR18650-15L 1500mah (18А макс.)— Samsung INR18650-20R 2000mah (22А макс.) — Samsung INR18650-25R 2500mah (20А макс.)— Samsung INR18650-30Q 3000mah (15А макс.)— LG INR18650HB6 1500mah (30А макс.)— LG INR18650HD2 2000mah (25А макс.)— LG INR18650HD2C 2100mah (20А макс.)— LG INR18650HE2 2500mah (20А макс.)— LG INR18650HE4 2500mah (20А макс.)— LG INR18650HG2 3000mah (20А макс.)— SONY US18650VTC3 1600mah (30А макс.)— SONY US18650VTC4 2100mah (30А макс.)— SONY US18650VTC5 2600mah (30А макс.)

Я рекомендую проверенные временем дешевенькие Samsung INR18650-25R 2500mah (20А макс.), Samsung INR18650-30Q 3000mah (15А макс.) или LG INR18650HG2 3000mah (20А макс.). С другими баночками особо не сталкивался, но лично мой выбор — Samsung INR18650-30Q 3000mah. У Лыж был небольшой технологический дефект и начали появляться фейки с заниженной токоотдачей. Статью о том, как отличить фейк от оригинала могу скинуть, но чуть позже, нужно поискать ее.

Как все это хозяйство соединить:Ну и пару слов о соединении. Используем качественные медные многожильные провода приличного сечения. Это качественные акустические или обычные ШВВП/ПВС сечением 0,5 или 0,75 мм2 из хозмага (вспарываем изоляцию и получаем качественные проводочки разного цвета). Длина соединительных проводников должна быть минимальной. Аккумуляторы, желательны из одной партии. Перед их соединением желательно зарядить их до одного напряжения, чтобы как можно дольше не было разбалансировки. Пайка аккумуляторов не представляет ничего сложного. Главное иметь мощный паяльник (60-80Вт) и активный флюс (паяльная кислота, например). Паяется на ура. Главное потом протереть место пайки спиртом или ацетоном. Сами аккумуляторы размещаются в батарейном отсеке от старых NiCd банок. Располагать лучше треугольником, минус к плюсу или как в народе «вальтом», по аналогии с этим (один аккум будет расположен наоборот), либо чуть выше хорошее пояснение (в разделе тестирование):Так, соединяющие аккумуляторы провода, получатся короткими, следовательно, падение драгоценного напряжения в них под нагрузкой будет минимальным. Использовать холдеры на 3-4 аккумулятора не рекомендую, не для таких токов они предназначены. Побаночные и балансировочные проводники не так важны и могут быть меньшего сечения. В идеале, аккумы и плату защиты лучше запихать в батарейный отсек, а понижающий DC преобразователь отдельно в док станцию. Светодиодные индикаторы заряд/заряжено можно заменить своими и вывести на корпус докстанции. При желании можно добавить в батарейный модуль минивольтметр, но это лишние деньги, ибо общее напряжение на АКБ только косвенно скажет об остаточной емкости. Но если есть желание, почему бы и нет. Вот он самый:

Теперь прикинем по ценам:1) БП – от 5 до 7 долларов2) DC/DC преобразователь – от 2 до 4 долларов3) Платы защиты — от 5 до 6 долларов4) Аккумуляторы – от 9 до 12 долларов (3-4$ штучка)

Итого, в среднем 15-20$ за переделку (со скидками/купонами), либо 25$ без оных.

Update 2, еще несколько способов переделки шурика:

Следующий вариант (подсказали по комментам, спасибо I_R_O и cartmannn):Использовать недорогие 2S-3S зарядные устройства типа SkyRC e3 (это производитель того же iMax B6) или всевозможные копии B3/B3 AC/imax RC B3 (тыц) или (тыц)Оригинальный SkyRC e3 имеет зарядный ток на каждую банку 1,2А против 0,8А у копий, должен быть точен и надежен, но в два раза дороже копий. Совсем недорого можно купить на том же Банггуде. Как я понял по описанию, он имеет 3 независимых зарядных модуля, что-то сродни 3 модулей TP4056. Т.е. SkyRC e3 и его копии не имеют балансировки как таковой, а просто заряжают банки до одного значения напряжения (4,2V) одновременно, поскольку у них не выведены силовые разъемы. В ассортименте SkyRC есть действительно зарядно-балансировочные устройства, например, SkyRC e4, но ток балансировки всего 200ma и стоит уже в районе 15-20 долларов, зато умеет заряжать лифешки (LiFeP04) и токи заряда до 3А. Кому интересно, могут ознакомиться с модельным рядом SkyRC.Итого, для данного варианта необходимо любое из вышеперечисленных 2S-3S зарядных устройств, красная или аналогичная (без балансировки) плата защиты и высокотоковые аккумуляторы:Как по мне, очень хороший и экономичный вариант, наверно, я бы остановился на нем.

Еще один вариант, предложенный камрадом Volosaty:Использовать так называемый «Чешский балансир»:Где он продается лучше спросить у него, я первый раз о нем услышал, :-). По токам ничего не подскажу, но судя по описанию, ему необходим источник питания, поэтому вариант не такой бюджетный, но вроде как интересный в плане зарядного тока. Вот ссылка на статью. Итого, для данного варианта необходимы: источник питания, красная или аналогичная (без балансировки) плата защиты, «чешский балансир» и высокотоковые аккумуляторы.

Преимущества:Я уже ранее упоминал о преимуществах литиевых источников питания (Li-Ion/Li-Pol) над никелевыми (NiCd). В нашем случае сравнение лицом к лицу – типичная батарея шурика из NiCd аккумов против литиевой:+ высокая плотность энергии. У типичной никелевой батареи 12S 14,4V 1300mah запасенная энергия 14,4*1,3=18,72Wh, а у литиевой батареи 4S 18650 14,4V 3000mah — 14,4*3=43,2Wh+ отсутствие эффекта памяти, т.е. можно заряжать их в любой момент, не дожидаясь полного разряда+ меньшие габариты и вес при одинаковых параметрах с NiCd+ быстрое время заряда (не боятся больших токов заряда) и понятная индикация+ низкий саморазряд

Из минусов Li-Ion можно отметить только:— низкая морозостойкость аккумуляторов (боятся отрицательных температур)— требуется балансировка банок при заряде и наличие защиты от переразрядаКак видим, преимущества лития налицо, поэтому зачастую имеет смысл переделки питания…

Вывод: обозреваемые платки неплохи, должны подойти для любой задачи. Если бы у меня был шурик на NiCd банках, для переделки я бы выбрал красную платку, :-)…

Киса:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

myscy.me


Смотрите также

.
