Как выбрать биты для шуруповерта

Как выбрать биты для шуруповерта — их классификация на основные и специальные

Биты – одна из важнейших деталей шуруповерта. Они представляют собой вытянутый шестигранник из металла, один конец которого фиксируется в патроне шуруповерта, а другой является рабочей частью и представляет собой подобие отвертки. Рабочая часть имеет различную конфигурацию, зависящую от того, для работы с каким крепежом применяется данный бит. Биты изготавливаются из высококачественной стали, зачастую с добавлением титана или других металлов для повышения прочности, для улучшения сцепления с головкой крепежа рабочую часть покрывают алмазным напылением или иными составами. Виды бит В зависимости от формы рабочей части биты могут быть: основные, специальные, комбинированные. Подавляющее большинство бит на полках строительных магазинов – основные. Они, в свою очередь подразделяются на крестообразные, прямые, шестигранные, звездчатые.

Основные биты Наиболее часто используют крестообразные биты, которые бывают стандарта PH и PZ. PH – это сокращение от Phillips. Биты PH – крестообразные, универсальные, их можно использовать для разнообразного крепежа. Размеры от 0 до 4, наиболее популярный — №2. Благодаря форме площадь контакта биты с головкой крепежа увеличивается, и нагрузка равномерно распределяется. При применении PH-бит вероятность срывов головки или порчи шлицев значительно уменьшается. Некоторые солидные производители, например Bosch, покрывают биты нитратом титана для увеличения срока службы. Такие биты дополнительно маркируются надписью Tin. Сокращение PZ образовано от Pozidrive, это тоже биты с крестообразной рабочей частью. Помимо основных крупных ребер, у них есть 4 дополнительных диагональных ребра меньшего размера. Благодаря им площадь сцепления с крепежом еще больше, чем у PH-бит. PZ-биты используют, как правило, для выкручивания заклинивших в материале или проржавевших шурупов, а также при большом объеме работ. Размеры от 0 до 4, наиболее ходовые 2 и 3. Для ремонта бытовой техники и автомобилей не обойтись без Т-бит (от Torx hole), с помощью которых можно открутить и закрутить винты со звездчатым отверстием на шляпке. Плоские, или шлицевые, биты подходят для работы с крепежами в мягком материале, при не слишком высокой нагрузке. Маркируются такие биты SL, от Slot. Они выпускаются с 0 по 7 размер. Шестигранные биты применяются для откручивания и закручивания винтов с шестигранником на шляпке, например, мебельных. Наиболее популярный размер для шестигранных бит – 4 мм. Для работы с болтами и гайками используют биты с рабочей частью в виде гаечного ключа. Применять их можно только с достаточно мощными шуруповертами. Размеры этих битов от 6 до 13 мм, но покупая их, стоит помнить, что это размер самого бита, а не болта или гайки. Так, для саморезов с диаметром головки 4,8 мм подойдет бита размером 8 мм. Специальные и комбинированные биты Специальные биты применяются в определенных узких областях, например ремонте бытовой техники, промышленного оборудования, для работы со специализированным крепежом. Стоит из них выделить трехгранные биты, похожие на РН-биты, но лишь с тремя гранями. И биты double pin, с двумя выступами в форме рогов. Из специальных бит в быту могут пригодиться биты для работы с гипсокартоном. Ограничитель не позволяет вкрутить саморез излишне сильно и испортить поверхность. К специализированным относятся биты с пружинными фиксаторами, позволяющие закручивать винты или саморезы под углом до 30 градусов, что очень удобно при работе в узких, труднодоступных местах.

Комбинированные биты имеют 2 рабочих части разного типа или размера с обоих концов, например шлицевую и крестовую. Как правило, они более длинные, чем обычные биты. Для комфортной и быстрой работы важно правильно подобрать соответствующую крепежу биту. Сделать это проще всего опытным путем, поэтому при покупке бит необходимо иметь образец крепежа с собой.

100uslug.com

Биты для шуруповерта размеры и виды бит

 На вид небольшой кусочек отвертки - бита, не кажется столь уж важным при проведении строительных работ, но в итоге часто бывает так, что сэкономленные копейки оборачиваются значительной потерей времени, нервов и сил. Небольшой размер этих инструментов слегка вводит в заблуждение и не дает представления о том, какой большой нагрузке они подвергаются. Поэтому биты часто рассматриваются как дешевый расходный одноразовый материал.

Выбор биты под винт

    Хорошо ли бита и винт подходят друг к другу, вы можете проконтролировать сами: бита должна хорошо удерживаться в головке винта. Несмотря на подходящий размер, еще нет гарантии, что будет достигнута хорошая передача вращающего момента. Но при большом зазоре бита изнашивается еще быстрее.

Фото. Основные виды бит для шуроповерта и винтов под них

  Даже с самой лучшей аккумуляторной дрелью работа не доставляет никакого удовольствия, если отверточная бита не удерживается в головке винта. В этом случае при затягивании соединения слышатся неприятные глухие звуки, возникающие при прощелкивании наконечника биты в профильной головке винта. Результат этого малоприятен, впоследствии это значительно осложняет ослабление данного соединения - кроме того, уже после нескольких раз применения, такая бита кругло отшлифована, и таким образом, ее можно выбросить. Если бита соскальзывает или проворачивается в головке винта, сначала нужно проверить, правильно ли выбрали биту. Простой тест: насадите биту на один из винтов, который вы хотите применить. Если соединение будет непрочным, бита вскоре начнет шататься.

Классическая система бита - винт (Ph)

 Что касается винтов с крестовым шлицем, то здесь существуют две несовместимые друг с другом системы. Простые винты имеют на своей головке простой крест. Соответственно и бита с обозначением Филипс (Ph) должна иметь одно расположенное крест накрест лезвие. (См. фото ниже)

Кроме того, такая бита должна точно входить в головку винта. Расположенные под углом боковые поверхности биты должны четко вставляться в пазы головки винта. При закручивании (откручивании) таких винтов биту нужно вести точно параллельно оси винта, перекос во время эксплуатации значительно увеличивает износ. Для шлицевых винтов биты (Ph) часто не используются, а используется обычная крестовая отвертка. Шлицевые винты также можно закручивать с помощью аккумуляторных винтовертов в том случае, когда практически неизбежное соскальзывание не играет большой роли, например, для внешних конструкций. Не путайте простые крестовые винты (филипс, сокращенно Ph) с винтам позидрайв (сокращенно Pz), отличающиеся дополнительными засечками. О системе Pz, мы расскажем далее.

Биты для работы с большими крутящими моментами (Pz)

    Если материал с которым вам придется работать имеет довольно плотную структуру (прочное дерево, спресованный искусственный материал), то и крутящий момент передающийся от биты для шуруповерта до винта будет выше. Высокие вращающие моменты лучше передаются с помощью так называемой системы позидрайв (Pz). Эта бита имеет кроме основных лепестков, еще и вспомогательные, меньше основных. (См. фото ниже) Геометрию винта можно различить еще и по дополнительным узким пазам между самими крестовыми шлицами. Биты позидрайв Pz оснащены дополнительными лезвиями, которые попадают в эти пазы и улучшают силовую связь. Кроме того, угол, с каким наконечник биты входит в головку винта, различается, поэтому винты позидрайв можно прикручивать наклонно под определенным углом и при этом ни бита, ни сам винт не повредятся.

Система позидрайв биты лучше передает вращающее усилие, но здесь надо четко знать и подбирать вашу биту к винту, чтобы обеспечить долгий срок ее применения. Если, несмотря на соответствующее усилие и правильно выбранный размер, бита не подходит, то вероятнее всего вы сэкономили ни там, где нужно: по опыту организации по испытаниям и экспертизам в Ремшайде (VPA) дешевые биты часто имееют плохое сопряжение. Не говоря уже о том, что твердость материала, используемого для таких бит, оставляет желать лучшего.

Альтернативные системы бит (Philips и специализированные биты)

 Существует и альтернативные системы для передачи большого крутящего момента между битой и винтом. Не надо путать их с Pz, так как они не совместимы (например Philips квадрат). Визуально различить такие биты, не взяв в руки две разные системы, очень сложно, но они разные. Большой вклад в систему бит для шуруповертов внесла компания Philips. На протяжении долгих лет, Phillips Screw Company разрабатывал различные системы бит и винтов, ей в том числе разработана и система позидрив (Pz).  Чтобы избежать быстрого износа бит и разрушения винта, при выполнении винтовых соединений, обязательно обращайте внимание на вид биты и винта, подходит ли наконечник биты по размеру и форме к головке винта. Обе характеристики вы обычно можете найти в сокращенном виде, например, Pz-2 означает, позидрайв, размер 2.   Как мы уже поняли, самые распространенные винтовые системы: шлицевой винт, винт системы позидрайв. Далее же приведем рисунки и альтернативных систем бита - винт

Держатели бит для шуруповертов

 В основном все биты нуждаются в держателе. Существуют модели с системой "запирания" и с системой насадки, а также приемный держатель - SDS. Длинные и двойные биты обходятся без держателей, они сразу вставляются в патрон шуруповерта. На упаковке всегда можно увидеть, необходимый вид и размер биты. Часто в держателях биты для шуруповертов используют встроенные магниты. С помощью таких магнитов бите и держателю бит можно придать повышенную сцепляемость.

Выбор биты для шуруповерта по цене и качеству

    Если вы используете дешевые наборы, разочарование вам гарантировано. В этой связи можно обратить внимание на то, что в описаниях мало где есть маркировка материала рабочей части биты -  насадки. А от него зависит качество и скорость работ, причем, достаточно сильно зависит. И покупать плохой инструментарий равносильно тому, что выбрасывать деньги на ветер.  В случае если материал плохо закален, и почти всегда имеет плохое соблюдение заданной точности и исполнения форм откажитесь от этого варианта. Биты позидрайв размера 1 - 4 в дешевом варианте - просто мусор. Относительно цены действует одно основное праило - дешевые биты выглядят хорошо только до первого применения. Дешевые биты после закручивания винтов - см. рисунок ниже

 За неплохой набор вам придется выложить не менее 10 долларов, но зато эти биты прослужат на несколько порядков больше. Есть возможность купить биты поштучно цена составит примерно 1,5 доллара за нормальный инструмент. Биты хорошего качества состоят из хромванадия, со сплавами молибдена и вольфрама - и это, конечно, добавляет им в цене. Хороший товар можно узнать по выбитому на нем имени производителя, распознаваемы должны быть также вид биты и ее размер. Существует PVD-покрытие или алмазная вставка, повышающие долговечность инструмента. Информацию о том, какие саморезы бывают, для того чтобы к ним в последствии подобрать биту вы можете узнать из статьи нашего сайта "Саморезы".

Подводя итог, еще раз "пробежимся" уже по известному. Хорошие биты не могут стоит дешево. Применение конкретных бит под конкретные саморезы обязательно, иначе результат работ вас не будет радовать, а биты будут неправильно изнашиваться.

xn-----7kcglddctzgerobebivoffrddel5x.xn--p1ai

Классификация и виды бит для шуруповерта

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Содержание:

  • Биты под прямой шлиц (Slotted)
  • Крестообразные биты (Phillips)
  • Крестообразные биты (Pozidriv)
  • Биты с шестигранным шлицем (Hex)
  • Биты в виде звездочки (Torx)
  • Биты с квадратным шлицем (Robertson)
  • Биты с антивандальным шлицем (Spanner head)
  • Биты со шлицем Tri-Wing — трехлопастные
  • Биты — Torq-Set четырехлопастные
  • Некоторые редко встречающиеся шлицы и биты
  • Биты под прямой шлиц (Slotted)

    Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

    Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

    Ширина, мм2,02,53,03,54,04,55,05,56,0; 6,5; 7,08,09,0

    Толщина, мм0,3 — 0,40,40,50,5 — 0,60,6 — 0,80,60,80,8 — 1,01,0 — 1,21,2 — 1,61,4 — 1,6

    Далее рассмотрим некоторые разновидности бит под прямой шлиц.

    Классическая бита с прямым шлицем

    Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

    Бита с прямым шлицем и TIN покрытием

    Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

    Удлиненная бита под прямой шлиц

    Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длинна насадок, которая колеблется от 50 мм до 100 мм.

    Крестообразные биты (Phillips)

    Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

    Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

    Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

    Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

    Номер биты01234

    Диаметр резьбы, ммменее 2,02,1 — 3,03,1 — 5,05,1 — 7,0более 7,1

    Классическая крестообразная бита PH

    Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

    Крестообразная бита со шлицем PH и TIN покрытием

    Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

    Удлиненная крестообразная бита PH

    Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

    Крестообразные биты (Pozidriv)

    Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

    Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

    Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

    Классическая бита крестообразной формы PZ с насечками

    Дополнительные насечки являются отличительной чертой бит PZ, если их сравнивать с насадками PH. Большая прочность приспособлений позволяет им выдерживать огромные нагрузки. Размеры данного вида бит для шуруповерта могут быть PZ 1, PZ 2, PZ 3.

    Бита под крестообразный шлиц PZ с насечками и TIN покрытием

    Защитное покрытие данной насадки выполнено на основе нитрида титана. Оно значительно повышает долговечность биты. Также этому способствует примененная для ее изготовления закаленная сталь. Все это в совокупности позволило создать насадку, имеющую оптимальную твердость и выносливость. Существуют три размера приспособления: PZ 1, PZ 2 и PZ 3.

    Удлиненная крестообразная насадка PZ

    Данная насадка выпускается трех размеров: PZ 1, PZ 2, PZ 3, длинной может быть — 50, 70, 90, 110, 125 и 150 мм.

    Биты с шестигранным шлицем (Hex)

    Еще одним, менее популярным, но часто используемым является шестигранный шлиц. Эта форма насечки впервые появилась в 1910 году и получила название Hex socket. Данное словосочетание обозначает внутренний шестигранник. Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание. При этом отсутствует вероятность повреждения насадки и срыва шлица.

    Расстояние между сторонами шестигранного жала является основной характеристикой, которая различает такие биты. Если взять насадку на 4 мм, то она прекрасно подойдет для закручивания мебельного конфирмата. Также выпускается так называемая безопасная разновидность шлица. Он получил название Hex-Pin, что обозначает защищенный шестигранник. Данный шлиц оснащается по центру специальным штырем. Его наличие позволяет предотвратить несанкционированную разборку соединения.

    Классическая бита шестигранной формы

    Данные биты позволяют очень удобно работать с соответствующими саморезами и шурупами, так как они имеют большую площадь соприкосновения с крепежными изделиями. Они уже давно применяются в США, но в России их внедрение произошло сравнительно недавно. Размеры данных насадок могут варьироваться в диапазоне от 1,5 до 10 мм.

    Бита шестигранной формы с отверстием внутри

    Надежная бита такого вида отличается простотой использования. Во время ее применения человеку не нужно прилагать больших физических сил. Благодаря наличию отверстия приспособление не соскальзывает. Размер насадки составляет от 1,5 до 6 мм.

    Удлиненная бита шестигранной формы

    Данная насадка маркируется с помощью знака Nex-. Ее редко можно встретить в работе. Несмотря на это, она хорошо себя зарекомендовала, так как отличается практичностью и удобством. Для изготовления данной биты используется сталь высокого качества. В связи с этим она обладает хорошей прочностью. Ее размеры находятся в пределах от 3 до 8 мм, а длинна таких насадок варьируется от 50 — 100 мм.

    Биты в виде звездочки (Torx)

    Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.

    Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.

    Классическая бита «Звездочка» (Torx)

    В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.

    Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента. Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается.  Выпускаются насадки «Звездочка» разных типоразмеров. Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.

    Бита «Звездочка» Torx Plus

    Torx Plus отличается тем, что ее звездочка имеет менее острые лучи, которые при этом еще и короче. Такие виды бит для шуруповерта требуют от мастера повышенной точности во время выполнения работ. Для их изготовления применяется высокотвердая сталь. Размеры данных насадок бывают Т10 —Т40.

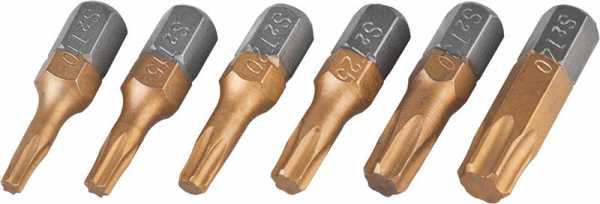

    Бита «Звездочка» с TIN покрытием

    Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Ее поверхность отличается шероховатостью и хорошо сцепляется со сталью. Также насадка отличается повышенной долговечностью, потому что изготавливается из твердого материала. Насадка продается с размерами от Т10 до Т40.

    Бита «Звездочка» с отверстием внутри

    Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.

    Удлиненная бита «Звездочка»

    Данной насадкой удобно пользоваться при выполнении определенных видов работ. Ее размеры такие же: от Т10 до Т40, длинна может быть от 50 мм до 100 мм.

    Биты с квадратным шлицем (Robertson)

    Эти насадки относятся к специализированным видам бит. В большинстве случаев они не используются в обычном строительстве или при ремонтных процессах. Шлиц Robertson является одним из раритетов и имеет квадратное сечение. Полное его название — Robertson square. Насадки такой формы обозначаются буквой R.

    Классическая бита с четырьмя гранями

    Чаще всего они используются во время сборки мебели. Выпускаются такие насадки 4 размеров: от №0 до №3.

    Удлиненная бита с четырьмя гранями

    Данная насадка применяется не так часто. Она выпускается трех размеров: № 1,2 и 3 и длинной может быть от 50 до 70 мм.

    Биты с антивандальным шлицем (Spanner head)

    Данный шлиц еще называется Snake-eye (змеиный глаз). Помимо этого, его еще называют головкой, предназначенной под вилочный ключ. Для маркировки бит с таким шлицем используются буквы SP.

    Классическая бита «Вилка»

    При изготовлении данных насадок применяется качественная сталь. Благодаря ей биты отличаются повышенной прочностью и продолжительной долговечностью. Данная насадка напоминает плоскую шлицевую биту, у которой посередине имеется прорезь. Бита выпускается 4 размеров, Gr. 4, 6, 8, 10.

    Удлиненная бита «Вилка»

    Производится 4 размеров и может иметь длинну от 50 мм до 100 мм.

    Биты со шлицем Tri-Wing — трехлопастные

    При маркировке данных насадок используются буквы TW. Отличительной чертой данных бит является наличие на жале 3-х лопастей. Их применяют при сборке бытовой техники и электроники. Также они используются в авиакосмической промышленности. Впервые данные биты появились в 1958 году и были изобретены Philips Screw Company. Размер обозначается буквами Gr и может иметь показатели от Gr.1 до Gr.6.

    Биты — Torq-Set четырехлопастные

    Эта бита является аналогом Tri-Wing, но различается с ней количеством, так называемых крыльев. Она имеет 4 лопасти. Данная насадка тоже применяется очень редко. Для ее обозначения используются буквы Gr, размер варьируется от 4 до 10.

    Некоторые редко встречающиеся шлицы и биты

    Polydrive

    Spline

    One-Way



    stroyservis.tk

    Бита для шуруповерта

    Поделиться статьей

    Выбирая биты для шуруповерта можно найти множество изделий самых разных форм, позволяющих работать с различными крепежными элементами. Чтобы разобраться во всем многообразии подобных изделий стоит ознакомиться с их видами.

    Биты под прямой шлиц

    На таких насадках обычно имеется обозначение с цифрой о ширине жала. Они разделяются на несколько видов:

    1. Классические биты с прямым шлицем. Их поверхность защищена от появления ржавчины.
    2. Биты с защитным покрытием. Они отличаются золотистым цветом. Для защиты от внешних воздействий и увеличения прочности они покрываются нитридом титана.
    3. Удлиненные биты под прямой шлиц. При их помощи можно более точно проводить работы с крепежными элементами. При использовании таких бит жало более прочно располагается в шляпке шурупа или винта. Длина может составлять 100 мм.

    Крестообразные

    Указанные биты разделяются на несколько видов:

    1. Стандартные изделия создаются нескольких размеров. Более крупные обычно применяются реже. Часто используются изделия, размер которых равен 2.
    2. Насадки с защитным покрытием. Для создания защитного слоя используется нитрид титана. Все подобные биты имеют золотистый цвет и разделяются на три вида.
    3. Удлиненные модели. Они предназначены для закручивания крепежей в труднодоступных местах.
    4. Биты Pozidriv были созданы в 1699 году и предназначались для работы с материалами, имеющими неоднородную структуру.
    5. Модели с насечками отличаются повышенной прочностью и разделяются на 3 вида.
    6. Насадки с титановым покрытием. Они имеют оптимальную твердость и выносливость.

    Насадки в виде звездочки

    На всех подобных насадках имеется цифра, показывающая расстояние между лучами звездочки, обозначающая размер. Они разделяются на несколько видов:

    1. Классические насадки. В европейских странах и США они используются чаще всего, что связано с их высокой производительностью. Они имеют шесть граней. Благодаря конструктивным особенностям насадок для работы с крепежом не нужно прилагать больших физических усилий. Самыми распространенными типами являются детали, имеющие размеры от Т8 до Т40.
    2. Насадки для шуруповерта Torx Plus имеют менее острые лучи и являются более короткими. Обычно они используются для работ, при выполнении которых от человека требуется повышенная точность. Они имеют размеры от Т10 до Т40. Изготавливаются они из металла повышенной прочности.
    3. Звездочки с защитным покрытием. Они имеют повышенную прочность и отличаются шероховатой поверхностью. Благодаря этому они хорошо сцепляются со стальными крепежными элементами. Такие изделия изготавливаются из прочного материала, поэтому являются долговечными.
    4. Биты с отверстием внутри. Они во время использования плотно входят в крепеж, поэтому для прокручивания нужно прилагать меньше усилий.
    5. Удлиненные насадки используются в случае, если стандартными закрутить крепеж не получается из-за неудобного расположения.

    Выбирая изделия такой формы особенно важно приобретать именно те детали, которые имеют защитное покрытие, так как звездочки при большой нагрузке сминаются или трескаются.

    Изделия с квадратным шлицем и биты «Вилка»

    Биты такого типа можно отнести к специализированным, так как они используются достаточно редко. Все изделия, имеющие такую форму, обозначаются буквой R. Классические, имеющие четыре грани, часто используются при сборке мебели.

    Также существуют удлиненные насадки с квадратным шлицем. Они могут иметь длину от 5 до 10 см.

    При создании изделий типа «вилка» используется более качественная сталь. Они напоминают плоские насадки, но имеют прорезь посередине. Они выпускаются 4 размеров. Также создаются удлиненные версии таких насадок.

    Трех- и четырехлопастные биты

    Трехлопастные модели часто используются при сборке бытовой техники. Некоторые виды таких насадок используются в авиакосмической промышленности. Биты для шуруповерта, имеющие четыре лопасти, используются крайне редко и могут иметь размер от 4 до 10.

    Чтобы правильно выбрать насадки на дрель-шуруповерт, необходимо узнать об основных характеристиках описываемых изделий.

    Насадки шестигранной формы

    Классическими шестигранными битами для шуруповерта очень удобно работать, так как они имеют большую площадь соприкосновения с крепежными изделиями. Именно благодаря наличию шести граней они надежно устанавливаются в углубление крепежного элемента и не проворачиваются во время закручивания.

    Также часто используются модели с отверстием внутри и удлиненные насадки. Последние названные биты могут иметь длину от 50 до 100 мм. Размеры насадок варьируются в пределах от 3 до 8 мм.

    Основные критерии выбора

    Во время приобретения необходимо учитывать особенности проведения работ. Основной причиной износа насадок обычно является использование их в неподходящих ситуациях. Например, биты, используемые при сборке мебели, не могут применяться во время проведения кровельных работ при использовании ударного шуруповерта. Для выбора подходящих насадок необходимо обратить внимание на следующие характеристики:

    1. Материал, из которого изготовлены изделия.  Для стандартных бит используется сталь R-7 – R-12. Такой материал отличается высокой устойчивостью при контакте с различными металлами. Большей прочностью отличаются биты с титан-нитридным покрытием, имеющие золотистый оттенок. Также долговечными являются насадки, имеющие покрытие из титана и вольфрама. Если биты будут использоваться часто, следует приобретать изделия, имеющие алмазное напыление на рабочей части. Такие модели не проскакивают, поэтому не стачиваются даже при длительном использовании.
    2. Способ обработки деталей. Часто при создании описываемых изделий применяются такие способы, как фрезеровка и ковка. При фрезеровке снимается верхний слой материала, благодаря чему и формируется рабочая часть. Кованые изделия являются более прочными и долговечными. Они подойдут для использования в различных режимах, так как не сотрутся даже при воздействии большой нагрузки.
    3. Твердость. Большинство описываемых изделий имеют твердость в пределах 58-60 HRC. Но стоит помнить, что высокая твердость не всегда является преимуществом. Жесткие биты изнашиваются длительное время, но при этом они являются более хрупкими. Их следует использовать только в режиме мягкого завинчивания.
    4. Конструкционные особенности насадок. Некоторые из описываемых изделий имеют намагниченную рабочую часть. Но в некоторых ситуациях магнит способен лишь помешать. Например, во время проведения работ около металлических заготовок может образоваться стружка, которая будет притягиваться к намагниченной бите. Это может привести к увеличению износа насадок и крепежных элементов. Если вы приобретаете насадки на ударный шуруповерт, следует обратить внимание на модели с торсионной частью. Такие изделия способствуют сглаживанию ударного воздействия.

    Рассмотрев описанные характеристики можно легко подобрать детали для шуруповерта.

    Защитное покрытие бит

    Особое внимание необходимо обратить на покрытие описываемых изделий. Обычно оно наносится только на рабочую часть. Самыми качественными являются модели, имеющие титановое покрытие. Это связано с тем, что они могут использоваться с ударными шуруповертами и при этом не разрушаться даже при длительном использовании. Если для постоянной работы выбрать изделия без покрытия, они быстро перестанут выполнять свои функции.

    Изделия из жесткой стали без покрытия могут треснуть при ударных нагрузках, а из более мягкой стали просто сомнутся.

    Часто изготавливаются биты, имеющие алмазное или никелевое покрытие. При желании можно найти детали с покрытием из сплава ванадия и никеля. Дешевые изделия, не имеющие такой защиты, могут не только подвести во время работы, но еще и заржаветь во время хранения. Именно поэтому перед покупкой необходимо убедиться, что приобретаемые изделия подходят для работы, которую вы собираетесь выполнять. Если инструмент будет использоваться очень редко, можно выбрать и дешевые биты без покрытия.

    Чтобы продлить срок службы описываемых деталей, во время работы нужно внимательно следить, чтобы они полностью погружались в крепежный элемент. Если невнимательно обращаться с инструментом, изделия будут часто прокручиваться, что приведет к их поломке.

    Резюме

    Приобретая шуруповерт, следует выбрать несколько наборов бит разных форм. При этом достаточно взять только самые распространенные изделия, так как более редкие насадки могут и не понадобиться вовсе. Выбрав несколько видов бит для своего электроинструмента можно подобрать насадку практически для любого типа крепежных элементов. Все изделия должны иметь защитное покрытие, так как при его отсутствии они могут потерять свою форму после нескольких прокручиваний.
