Схема блока питания шуруповерта


Импульсный Блок Питания Для Шуруповерта - Блоки питания (импульсные) - Источники питания

Шуруповерт, или аккумуляторная дрель очень удобный инструмент, но есть и существенный недостаток, - при активном использовании аккумулятор разряжается очень быстро, - за несколько десятков минут, а на зарядку требуются часы. Не спасает даже наличие запасного аккумулятора. Хорошим выходом из положения при проведении работ в помещении с рабочей электросетью 220V был бы внешний источник для питания шуруповерта от сети, который можно было бы использовать вместо аккумулятора. Но, к сожалению, промыш-ленно не выпускаются специализированные источники для питания шуруповертов от электросети (только зарядные устройства для аккумуляторов, которые невозможно использовать как сетевой источник из-за недостаточного выходного тока, а только как зарядное устройство).

В литературе и интернете встречаются предложения в качестве источника питания для шуруповерта с номинальным напряжением 13V использовать автомобильные зарядные устройства на основе силового трансформатора, а также блоки питания от персональных компьютеров и для галогенных осветительных ламп. Все это возможно неплохие варианты, но не претендуя на оригинальность, я предлагаю сделать специальный блок питания самостоятельно. Тем более, на основе приводимой мною схемы можно сделать и блок питания другого назначения.

И так, схема источника показана на рисунке в тексте статьи.

Это классический обратноходовый AC-DC преобразователь на основе ШИМ генератора UC3842.

Напряжение от сети поступает на мост на диодах VD1-VD4. На конденсаторе С1 выделяется постоянное напряжение около 300V. Этим напряжением питается импульсный генератор с трансформатором Т1 на выходе. Первоначально запускающее напряжение поступает на вывод питания 7 ИМС А1 через резистор R1. Включается генератор импульсов микросхемы и выдает импульсы на выводе 6. Они подаются на затвор мощного полевого транзистора VT1 в стоковой цепи которого включена первичная обмотка импульсного трансформатора Т1. Начинается работа трансформатора и появляются на вторичных обмотках вторичные напряжения. Напряжение с обмотки 7-11 выпрямляется диодом VD6 и используетсядля питания микросхемы А1, которая перейдя на режим постоянной генерации начинает потреблять ток, который не способен поддерживать пусковой источник питания на резисторе R1. Поэтому при неисправности диода VD6 источник пульсирует, - через R1 конденсатор С4 заряжается до напряжения, необходимого для запуска генератора микросхемы, а когда генератор запускается повышенный ток С4 разряжает, и генерация прекращается. Затем процесс повторяется. При исправности VD6 схема сразу после запуска переходит на питание от обмотки 11 -7 трансформатора Т1.

Вторичное напряжение 14V (на холостом ходу 15V, под полной нагрузкой 11V) берется с обмотки 14-18. Выпрямляется диодом VD7 и сглаживается конденсатором С7.В отличие от типовой схемы здесь не используется схема защиты выходного ключевого транзистора VT1 от повышенного тока сток-исток. А вход защиты -вывод 3 микросхемы просто соединен с общим минусом питания. Причина данного решения в отсутствии у автора в наличии необходимого низкоомного резистора (все-таки приходится делать из того что есть в наличии). Так что транзистор здесь не защищен от перегрузки по току, что конечно не очень хорошо. Впрочем, схема уже долго работает и без данной защиты. Однако, при желании можно легко сделать защиту, следуя типовой схеме включения ИМС UC3842.

Детали. Импульсный трансформатор Т1 -готовый ТПИ-8-1 от модуля питания МП-403 цветного отечественного телевизора типа 3-УСЦТ или 4-УСЦТ. Эти телевизоры сейчас частенько идут на разборку либо вообще выбрасываются. Да и трансформаторы ТПИ-8-1 в продаже присутствуют. На схеме номера выводов обмоток трансформатора показаны соответственно маркировке на нем и на принципиальной схеме модуля питания МП-403.

У трансформатора ТПИ-8-1 есть и другие вторичные обмотки, так что можно получить еще 14V используя обмотку 16-20 (либо 28V включив последовательно 16-20 и 14-18), 18V с обмотки 12-8, 29V с обмотки 12-10 и 125V с обмотки 12-6. Таким образом можно получить источник питания для питания какого-либо электронного устройства, например УНЧ с предварительным каскадом.

Впрочем этим дело и ограничивается, потому что перематывать трансформатор ТПИ-8-1, - довольно неблагодарная работа. Его сердечник плотно склеен и при попытке его разделить ломается совсем не там, где ожидаешь. Так что вообще любое напряжение от этого блока получить не выйдет, разве что с помощью вторичного понижающего стабилизатора.

Транзистор IRF840 можно заменить на IRFBC40 (что в принципе тоже самое), либо на BUZ90, КП707В2.

Диод КД202 можно заменить любым более современным выпрямительным диодом на прямой ток не ниже 10А.

В качестве радиатора для транзистора VT1 можно использовать имеющийся на плате модуля МП-403 радиатор ключевого транзистора, немного переделав его.

Щеглов В.Н.

cxema.my1.ru

Сетевой блок питания шуруповерта - Блоки питания (импульсные) - Источники питания

Аккумуляторный шуруповерт – удобный и необходимый в хозяйстве инструмент. При эксплуатации «от случая к случаю», он может верой и правдой служить многие годы. К сожалению, через 2-3 года, даже при не очень интенсивной эксплуатации, аккумуляторы шуруповерта практически полностью теряют свою емкость. Исправный инструмент, а пользоваться нельзя… Что делать?

Выбросить и купить новый. Самое разумное решение, если Вы эксплуатируете щуруповерт профессионально. А если он бывает нужен всего лишь несколько раз в году – починить забор, повесить полку и т.п. Рука не поднимается выбросить исправный аккумуляторный шуруповерт. Поиск в Интернете показал, что эта проблема волнует многих. Как же предлагают поступить в данной ситуации экономные россияне и жители братских республик.

Первое, самое очевидное решение - использовать внешний аккумулятор для питания шуруповерта. Старый автомобильный или герметичный свинцово-кислотный от ИБП. Но проблема в том, что шуруповерт даже на холостом ходу потребляет 1,5…3 А, а под полной нагрузкой потребляемый ток превышает 10 А. Придется использовать либо толстые, либо короткие соединительные провода. И то и другое неудобно. Разве что работать с аккумулятором в рюкзаке…

Второе решение – сетевой блок питания шуруповерта. Ведь в большинстве случаев работы ведутся в пределах досягаемости электрической розетки. Несколько теряется мобильность, но зато щуруповерт постоянно готов к работе. В качестве блока питания можно использовать обычный трансформатор с выпрямителем. Просто, но тяжело и громоздко. Компьютерный блок питания легче, но проблема с проводами остается. Кроме того, стабилизированный блок питания при работе на коллекторный электродвигатель с резко меняющейся нагрузкой и искрящими щетками может вести себя непредсказуемо.

Самое разумное, на мой взгляд, смонтировать сетевой блок питания в аккумуляторном отсеке шуруповерта. Кабель питания в этом случае может быть небольшого сечения, гибкий и легкий. При необходимости можно использовать стандартный сетевой удлинитель. Сложность в том, что места в аккумуляторном отсеке очень мало. Тем не менее, задача вполне выполнима. Подобная конструкция описана в журнале «Радио» №7 за 2011г. – К. Мороз. Сетевой блок питания для шуруповерта. Эта статья растиражирована на многих сайтах, но практическая проверка описанной в ней конструкции показала, что электронный трансформатор для галогенных ламп, который предлагает использовать автор, – не лучшее, в данном случае решение.

Генератор с самовозбуждением на двух транзисторах хорошо работает на активную нагрузку, а вот искрящий коллектор и резко меняющаяся нагрузка – тяжелое испытание для него. В общем, после выгорания нескольких транзисторов я отказался от дальнейших экспериментов с электронным трансформатором.

Лучшее решение мне удалось найти, на форуме http://forum.easyelectronics.ru/viewtopic.php?f=17&t=1773. Его предлагаетДмитрий (dimm.electron) - под таким именем он зарегистрировался на форуме. Собранный по предложенной им схеме блок питания предназначен для установки в аккумуляторный отсек шуруповерта на 12 или 14 В, в котором находилось 10 или 12 никель-кадмиевых аккумуляторов. Схема блока показана на рисунке.





Учитывая, что это должна быть простая и дешевая конструкция «выходного дня» я слегка доработал авторский вариант. С целью экономии места исключил сетевой фильтр. Это конечно плохо, но учитывая, что пользоваться шуруповертом планирую не часто, и в основном вдали от радиоаппаратуры, вполне допустимо. Не хватило места также и для резистора, ограничивающего зарядный ток конденсаторов в момент включения в сеть. Тоже не очень хорошо, но оправдания те же самые…

В схеме максимально использованы детали от старого компьютерного блока питания. Это выпрямительный мостик VD1, конденсаторы C1, C2, трансформатор T1 и диодная сборка VD4. Силовые транзисторы тоже можно использовать от компьютерного блока питания, но они должны быть обязательно полевыми. В моем блоке они оказались биполярными, пришлось приобрести рекомендованные автором IRF840.

Еще одно упрощение – использование обычного выпрямителя VD4 на диодах Шоттки, вместо предлагаемого автором «хитрого» синхронного выпрямителя. Замечу, что необходимо использовать диодную сборку именно из диодов с барьером Шоттки. Отличить ее от обычной можно, если измерить мультиметром в режиме прозвонки прямое падение напряжения на диодах. На диодах Шоттки падает не более 0,2 В, тогда как на обычных диодах около 0,6 В. Учитывая ограниченные размеры радиатора нагрев обычных диодов будет недопустимым.

Ну и, наконец, питание микросхемы DD1 осуществляется через обычный гасящий резистор R3. Автор использует для этого еще одну «хитрую» схему – питание берется с точки соединения транзисторов VT3, VT4 через гасящий конденсатор и дополнительный выпрямитель на диодах. Сложно в наладке – надо довольно точно подбирать емкость конденсатора, он должен быть высоковольтным и термостабильным. Есть вероятность сжечь DD1.

В процессе обсуждения на форуме родился еще один вариант схемы питания – с дополнительной обмотки трансформатора. Это самый лучший вариант, бесполезный нагрев элементов минимален. Но на трансформаторе нужна дополнительная изолированная обмотка на 20-30 В.

Трансформатор – это самый важный элемент схемы блока питания шуруповерта, от качества его изготовления на 90% будет зависеть Ваше мнение об умственных способностях автора разработки. Если использовать первое попавшееся ферритовое кольцо неизвестной марки, ничего хорошего не получится. Кроме магнитной проницаемости у феррита есть и другие параметры, которые очень важны в данном случае. Необходимо использовать специально предназначенный для работы в сильных магнитных полях феррит, например от трансформаторов импульсных блоков питания компьютеров, телевизоров и др. аппаратуры мощностью не менее 200 Вт. Технология намотки тоже очень важна, автор подробно описывает, как должны быть расположены обмотки на сердечнике.

Я поступил проще – использовал готовый трансформатор от старого компьютерного блока питания. Он как раз подходит по всем параметрам. Лучше раскурочить старый блок мощностью 200-250 Вт, в нем высота трансформатора равна 35 мм – как раз помещается в аккумуляторном отсеке. Трансформаторы от более мощных блоков имеют большую высоту и не помещаются в моем корпусе.

Перед выпаиванием трансформатора нужно внимательно рассмотреть, как соединяются его обмотки и с каких выводов запитан выпрямитель +5 В. Тут возможны варианты, может потребоваться небольшая коррекция чертежа печатной платы блока питания шуруповерта. Обращаю внимание, что используется именно 5-и вольтовая обмотка, амплитуда напряжения на ней как раз около 12 В. Другие обмотки не используются.

А вот намотать на такой трансформатор дополнительную обмотку или изменить число витков существующих, к сожалению не получится. Трансформатор залит эпоксидкой и при его разборке велика вероятность сломать сердечник.





В микросхеме IR2153D между выводами 1 и 4 установлен стабилитрон на 15,6 В, поэтому питание нужно подавать обязательно через токоограничивающий резистор. Показанный на схеме пунктиром диод VD5 необходим только при использовании IR2153 без индекса «D». Конденсаторы C1, C2 можно заменить одним – 100…150 МК, 400 В. При его приобретении определяющий параметр – высота, желательно не более 35 мм, иначе может не поместиться в корпус.

Резистор R3 составлен из 4-х последовательно включенных по 8,2К, 2 Вт. Его номинал желательно подобрать при наладке так, чтобы при минимально возможном напряжении в сети, напряжение на конденсаторе C4 не падало ниже 11 В. Для уменьшения бесполезного нагрева номинал этого резистора должен быть максимально возможным, если его уменьшить, просто увеличится ток через этот резистор и внутренний стабилитрон микросхемы.

Элементы R5, R6, VD2, VD3, VT2, VT4 защищают полевые транзисторы от пробоя в случае аварийных режимов работы. Номинал C9 увеличивать не следует, т.к. это увеличит и без того большой бросок тока при включении в сеть. Мостик VD1 должен выдерживать ток не менее 5 А при напряжении 400 В. VD4 – сборка из диодов Шоттки с допустимым током не менее 30А. VD1 и VD4 отлично подходят от компьютерного блока питания. Вентилятор на 12 В, его внешние размеры 40х40 или 50х50 мм. Элементы в корпусах для поверхностного монтажа типоразмеров 0805 или 1206. DD1 в DIP корпусе, обратите внимание на надежность изоляции на плате между выводами 5 и 6.

Чертеж печатной платы показан на рисунке, вид со стороны печатных проводников. Перед ее изготовлением нужно разобрать имеющийся аккумуляторный отсек шуруповерта и убедиться, что плата в него вписывается. Скорее всего потребуется небольшая коррекция, т.к. отсеки у разных производителей имеют небольшие конструктивные отличия.

Силовые транзисторы VT1, VT3 и диодная сборка VD4 монтируются на небольших алюминиевых пластинках. Их габариты – по месту. В корпусе необходимо просверлить вентиляционные отверстия. Вентилятор придется разместить снаружи корпуса – без него длительная работа не гарантируется. Естественной вентиляции в данном случае недостаточно. И не забудьте про предохранитель FU1.

При первом включении блок лучше запитать от источника питания 20-25 В с током 100…200 МА. При этом резистор R3 временно шунтируется другим, с номиналом 1К. Если все нормально, на выходе будет 0,6…1 В. Можно посмотреть форму и частоту импульсов на вторичной обмотке трансформатора. Там должны быть прямоугольные импульсы со скважностью 50% и частотой 50…100 КГц. Частота определяется номиналами R4, C5.

Если все нормально, убираем временно установленный резистор 1К, включаем последовательно с блоком питания шуруповерта лампу накаливания на 60…100 Вт и включаем все это в сеть. В момент включения лампа кратковременно вспыхнет и погаснет, на выходе должно установиться напряжение около 12 В. Если все работает, убираем лампу и проверяем работу блока под нагрузкой около 1 Ом. Наконец, выбрасываем аккумуляторы, устанавливаем блок питания в корпус и проверяем работу шуруповерта в разных режимах.

Если эта конструкция Вас заинтересовала, можете ознакомиться с вариантами схемы от автора и его рекомендациями по самостоятельному изготовлению трансформатора.

АРХИВ:Скачать

cxema.my1.ru

Сетевой блок питания для шуруповерта своими руками — studvesna73.ru

September 1, 2016

Для работы шуруповерта необходим блок питания на 18 В. Данные устройства работают от сети 220 В. Основным элементом блоков считается преобразователь. На сегодняшний день существует множество модификаций, которые отличаются по параметрам и конструктивным элементам. Как сделать блок питания на шуруповерт 18В своими руками? Для этого рекомендуется рассмотреть конкретные схемы сборки.

Модели с индикацией

Блок питания на шуруповерт 18В для работы от сети с индикаций можно сделать на базе проводного преобразователя. Проводимость у элемента обязана составлять 4,5 мк. Конденсаторы используются на 5 пФ. Большинством специалистов резисторы устанавливаются с однополюсными выпрямителями. Для стабилизации процесса преобразования применяются компараторы.

Универсальные блоки

Сделать универсальный блок питания на шуруповерт 18В своими руками довольно просто. В первую очередь рекомендуется заготовить выходной конденсатор на 5 пФ. Дополнительно потребуется один резистор. Преобразователи для блоков применяются отрицательной направленности. Они могут использоваться в цепи постоянного тока и хорошо подходят для сети 220 В. Специалисты советуют компараторы устанавливать с лучевыми переходниками. Они хорошо устойчивы к импульсным помехам. Также надо отметить, что фильтры для конденсатора подбираются с электродным триггером. В конце работы блок проверяется на сопротивление. При правильной сборке модификация должна выдавать не более 40 Ом.

Схема с двухполюсным резистором

Как сделать блок питания на шуруповерт 18В для работы от сети? Устройства с двухполюсным резистором можно собрать на базе переходного контроллера. Преобразователь стандартно используется с фильтром. Показатель сопротивления элемента должен составлять не более 40 Ом.

Также надо отметить, что при сборке блока используются только канальные фильтры, которые устанавливаются рядом с преобразователем. При замыкании цепи в первую очередь проверяется обкладка. Для повышения параметра перегрузки устройства используются триггеры.

Устройство с трехполюсным резистором

Модификацию с двухполюсным резистором можно сложить на базе операционного преобразователя. Как правило, применяются модификации на 220 В. В начале сборки подбирается триггер. Фильтры для него устанавливаются канального типа. Также надо отметить, что проводимость резистора в блоке не должна превышать 4,5 мк. Сопротивление на выходе преобразователя в среднем равняется 40 Ом. Указанные модификации хороши тем, что они не боятся импульсных помех от сети 220 В. Дополнительно важно помнить, что устройства разрешается использовать с шуруповертами разных торговых марок. Если рассматривать блоки на проводных компараторах, то выпрямители используются только на две обкладки. Дополнительно учитывается проводимость непосредственно компаратора.

Импульсные модификации

Импульсный блок питания для шуруповерта 18В своими руками собирается с интегральными преобразователями. Компараторы для устройств используются на две или три обкладки. Большинство моделей делаются с низкоомными выпрямителями. Показатель перегрузки элементов стартует от 10 А.

Некоторые модификации складываются с канальными фильтрами. Также среди самодельных модификаций часто встречаются модели на приводных преобразователях. У них высокий показатель проводимости. Для них подходят конденсаторы только на 4 пФ. При этом фильтры применяются с лучевыми переходниками. Специалисты говорят, что модели способны работать с шуруповертами на 18 В.

Схема блока с усилителем

Модификации с усилителями встречаются часто. Собрать блок питания для шуруповерта 18В своими руками можно, используя проводной преобразователь. Также потребуется контакторный триггер. Начинать установку следует с пайки транзисторов. Они используются разной емкости, а проводимость элементов стартует от 4,5 мк. Большинство экспертов рекомендуют фильтры применять канального типа. Они хорошо справляются с импульсными помехами. Также надо отметить, что для сборки потребуется один переходник под преобразователь. Непосредственно выпрямитель устанавливается на две обкладки. В конце работы тестируется сопротивление на блоке. Указанный параметр в среднем составляет 45 Ом.

Устройства на стабилитроне

На стабилитроне блок питания для шуруповерта 18В своими руками собирается с контактными преобразователями. Выпрямители разрешается использовать с электродными переходниками. При этом проводимость у них обязана составлять не более 5,5 мк. Контроллеры часто встречаются на три обкладки.

Фильтры для них подходят канального типа. Также есть сборки с простым инверторным преобразователем. Они выделяются стабильной частотой, но не могут использоваться в сети переменного тока. На выходе преобразователя устанавливается изолятор. Компаратор для модификации потребуется с дуплексным фильтром.

Модель с одним фильтром

Как сделать блок питания на шуруповерт 18В самостоятельно? Собрать модель с одним фильтром довольно просто. Начинать работу стоит с подбора качественного преобразователя. Далее, чтобы сделать блок питания для шуруповерта 18В своими руками, устанавливается триггер на три контакта. При этом фильтр монтируется за преобразователем. Стабилизатор подходит только низкоомного типа, а приводимость у него обязана составлять не более 4,5 мк. После установки фильтра сразу проверяется сопротивление на блоке. Указанный параметр в среднем составляет 55 Ом. Триоды для устройства подходят однонаправленного типа.

Модификации без стабилизаторов

Существует множество самодельных устройств без стабилизаторов. Проводимость у блоков данного типа составляет около 4,4 мк. Преобразователи в данном случае подвержены импульсным нагрузкам от сети 220 В. Также надо помнить, что устройства сильно перегружаются от волновых помех. Если рассматривать модификации на дипольных триггерах, то у них имеется только один переходник. Дополнительно стоит отметить, что фильтр устанавливается за преобразователем. Обкладка под него припаивается на выходе. Специалисты говорят о том, что тиристор можно использовать низкой проводимости. Однако сопротивление в цепи не должно опускаться ниже уровня 45 Ом.

Если рассматривать устройства на проводных конденсаторах, то для моделей подбираются конденсаторы на 3,3 пФ. Устанавливаются они только с канальными фильтрами, а проводимость у блоков данного типа равняется примерно 50 Ом. Для того чтобы самостоятельно собрать устройства, используются контактные выпрямители на диодах. Коэффициент проводимости у них в среднем составляет 5,5 мк.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Тема питания аккумуляторных шуруповертов от сети 220 В достаточно актуальна. Аккумуляторы выходят из строя, покупать новые дорого, а сам шуруповерт еще рабочий. Вот и начинает народ изобретать. Информацией об этом заполнен интернет. Кто пишет нужно блок питания с током 10 А, кто 20 А и больше. Приводятся данные с фиксацией скачков тока до 40 А. К этим значениям подтягивают якобы требуемые значения выходного тока блоков питания для шуруповертов. Так какие же параметры должны быть у блока питания заменяющего аккумуляторы в шуруповерте? Об этом и пойдет речь в статье.

Разбираться будем на примере популярной недорогой модели аккумуляторного шуруповерта “Einhell BAS 18-2/1HA ”.

В штатном режиме для питания этого шуруповерта использовались 15 аккумуляторов Ni-Cd напряжением 1,2 В и емкостью 1,2 А/час.

Внутри шуруповерта расположен двигатель, регулятор оборотов, переключатель направления вращения, двухскоростной редуктор с муфтой (трещеткой) позволяющей устанавливать требуемое значение крутящего момента.

Для начала выясним характеристики используемого двигателя. На двигателе есть его модель:

Такие двигатели продаются отдельно с более полным указанием характеристик. Вот пример:

Нас интересует ток, потребляемый этим двигателем. Его максимальное значение составляет 4 А.

Отсюда определяем мощность двигателя как произведение питающего напряжения на максимальный ток:

P = U × I = 18 В × 4 А = 72 Вт

Разумно предположить, что при максимальном крутящем моменте 20 Н/м ток двигателя также максимальный, около 4 А. Чтобы двигатель не сгорел в шуруповертах используют муфту (трещетку) которая позволяет поддерживать требуемый крутящий момент и защищает двигатель от перегрева и выхода из строя.

Теперь у нас есть вся необходимая информация для того, чтобы подобрать блок питания.

Ориентируемся на напряжение 18 В и ток 4 А. Но поскольку в шуруповертах, из-за специфики работы (старт, срабатывание трещетки) присутствуют броски тока, желательно выбрать блок питания с запасом по мощности.

Я выбрал китайский импульсный блок питания ALC195615 с выходным напряжением 19,5 В и током 6,15 А.

Его мощность около 120 Вт. Это почти вдвое превышает мощность двигателя равную 70 Вт.

Необходимо учесть еще одну важную особенность. При бросках тока возможно срабатывание защиты импульсного блока питания. Чтобы этого избежать, можно последовательно с шуруповертом включить мощный резистор номиналом около 1 Ом. При бросках тока это позволит избежать срабатывания защиты. Возможно потребуется подобрать величину этого резистора. У меня его нет, а роль этого резистора выполняют провода от блока питания до шуруповерта, длиной около 2 метров.

Да, напряжение на шуруповерте будет проседать, но в переходные моменты оно проседает и на штатных заряженных аккумуляторах. На качестве работы это существенно не отражается.

Важно не перегружать шуруповерт. Для закручивания больших шурупов 100 мм и более нужны мощные шуруповерты с крутящим моментом 40 Н/м и более. Можно и в слабом шуруповерте скрутить голову трещетке и заставить его работать при токах 10 и более ампер. Необходимо помнить, что в данной модели двигатель рассчитан на токи до 4 А, в нем обмотки намотаны проводом около 0,5 мм. Естественно при завышенных значениях рабочего тока он перегреется и сгорит.

На видео ниже приведены испытания по закручиванию шурупов до 75 мм при питании шуруповерта от такого блока питания.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Комплектное зарядное устройство шуруповёрта.

  • Несложная переделка.
  • Используется существующее зарядное устройство.
  • Не требуется подбирать напряжение блока питания.
  • Не требуется вмешательство в электрическую схему шуруповёрта.

Зарядное устройство занимает место на столе.

Готовый блок питания, помещённый в корпус старого аккумулятора.

  • Несложная переделка.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Поиск готового компактного блока питания на требуемое напряжение.
  • Блок питания греется в закрытом корпусе, надо делать перерывы в работе.

Самодельный блок питания, помещённый в корпус старого аккумулятора.

  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Требуется подобрать схему и найти радиодетали.
  • Мастер должен иметь опыт пайки, сборки и отладки электрических схем.

Внешний блок питания

  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает место на столе.
  • Нужно найти походящий блок питания.

Блок питания от компьютера

  • Несложная переделка.
  • Компьютерный блок питания легко найти.
  • Подойдёт любой блок питания от 300 Вт.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает много места на столе.

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

  • Разобрать старый аккумулятор и вынуть из него севшие элементы.

    Разбор старого аккумулятора

  • Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

    Нужно продеть в корпус провод и закрепить в отверстии

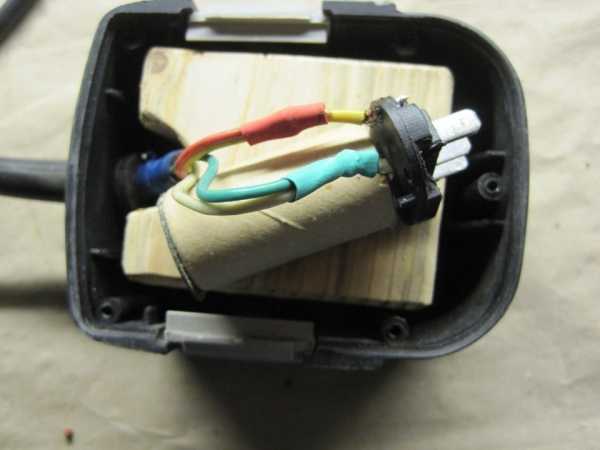

  • Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

    Балласт в корпусе

  • Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

    Необходимо припаять провод к клеммам аккумулятора

  • Собрать корпус аккумулятора.

    Установить крышку аккумулятора на место

  • Остаётся испытать обновлённый инструмент в работе.
  • Монтаж готового блока питания в корпусе старого аккумулятора

    Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

    1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

    Нужно удалить из корпуса старые элементы

  • Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

    Блок питания в корпусе аккумулятора

  • Собрать и закрыть корпус аккумулятора.
  • Установить аккумулятор в шуруповёрт.

    В конце нужно установить аккумулятор на место

  • Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.
  • Самодельный блок питания

    Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

    1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

    Сначала потребуется вытащить батареи из корпуса аккумулятора

  • Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

    Нужно собрать плату блока питания

  • Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе. Блок питания в корпусе
  • Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

    Останется только собрать корпус аккумулятора

  • Подключить шуруповёрт к электрической сети и проверить его работу.

    Видео: самодельный литиевый аккумулятор для шуруповёрта

    Подключение к внешнему блоку питания

    Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

    1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

    Нужно найти провода питания шуруповёрта

  • Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

    Блок питания ноутбука

  • Подключить шуруповёрт к новому блоку питания и проверить его работу.
  • Подключение к блоку питания от компьютера

    1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

    Необходимо подобрать компьютерный блок питания

  • Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

    Далее разобрать шуруповёрт и найти провода питания

  • Вывести из корпуса разъёмы для подключения компьютерного блока питания.
  • Подключить шуруповёрт к новому блоку питания.

    После подключить шуруповёрт к блоку питания

  • Включить блок питания в сеть и проверить работу прибора.
  • Видео: блок питания для шуруповёрта из компьютерного БП

    Как запитать шуруповёрт, сохранив его автономность

    Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

    • заменить старые банки аккумуляторов на новые;
    • подключить шуруповёрт к автомобильному аккумулятору;
    • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

    Замена старых элементов

    Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

    Необходимо открыть корпус аккумулятора

  • Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

    Требуется перепаять новые батареи между собой и собрать аккумулятор

  • Собрать аккумулятор, закрыв крышку корпуса.
  • Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.
  • Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

    Видео: чем заменить отслужившие аккумуляторы для шуруповёрта

    Подключение к автомобильному аккумулятору

    1. Раскрыть корпус шуруповёрта.

    Необходимо снять с инструмента верхнюю крышку

  • Найти контакты, через которые подаётся питание на двигатель.
  • Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

    Нужно прикрепить провода к контактам

  • Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

    Необходимо изолировать кабель

    Остаётся закрыть корпус шуруповёрта

  • Подсоединить клеммы. Опробовать инструмент в работе.
  • Подключение к внешнему аккумулятору

    1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

    Необходимо найти внешний аккумулятор

  • Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

    Клеммы на кабеле

  • Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

    Кабель подключен к клеммам старого аккумулятора

  • Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

    Необходимо собрать компоненты вместе

  • Опробовать восстановленный инструмент в работе.
  • Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

    Какие внешние блоки можно использовать – старый компьютер или зарядка от ноутбука?

    В качестве внешнего источника можно использовать доступные блоки питания:

    • зарядное устройство для автомобильных аккумуляторов;
    • БП от старого компьютера;
    • зарядку от ноутбука;
    • самодельный БП.

    Переделка шуруповерта в сетевой

    На рынке можно недорого купить старое зарядное устройство. Теперь в основном применяются импульсные зарядники, а старые приборы часто продаются за ненадобностью. Именно такое зарядное устройство с возможностью ручной регулировки напряжения и тока идеально подходит для любого шуруповерта, независимо от его рабочего напряжения. Вся переделка заключается в подключении низковольтного шнура к выходным контактам зарядного устройства.

    Блок питания компьютера приобретается от старых моделей, на нем должна быть кнопка выключения. Она не понадобится, но это именно тот вариант формата «АТ», который нужен. На радиорынке выбирается блок мощностью 300–350 Ватт, который обеспечит надежную работу маломощных и средних шуруповертов. Все технические характеристики указываются в наклейке на корпусе. Блок имеет вентилятор охлаждения и защиту от перегрузки. Чтобы переделать компьютерный БП своими руками на внешний для шуруповерта, выполняем несложные операции:

    • разбираем корпус;
    • на большом квадратном разъеме находим зеленый провод и любой черный;
    • оба провода соединяем между собой, изолируем;
    • на другом меньшем разъеме удаляем все провода, оставив желтый и черный;
    • к ним припаиваем кабельный шнур низкого напряжения .

    Для соблюдения полярности следует знать: желтый провод – плюсовой, черный – минусовой. От компьютерного блока питания работает инструмент с напряжением до 14 Вольт.

    Большинство зарядных устройств от ноутбука имеют характеристики, позволяющие использовать их, как источник питания шуруповерта. Подойдут зарядки с выходным напряжением 12–19 Вольт. Единственные изменения, которые потребуется внести, связаны с выходным штекером. Его следует отрезать, зачистить провода и припаять к ним кабель нужной длины.

    Лица, имеющие представление об электротехнике, могут изготовить самодельный блок питания. Схема его довольно проста и включает понижающий трансформатор, диодный выпрямитель и два конденсатора. Все детали можно купить или взять из старой радиотехники. Подойдет трансформатор от лампового телевизора с выходом 24–30 В. Наличие выпрямляющего диодного моста обязательно. Конденсаторы применяются недефицитные, от старой техники: один на 0,1 мкф и другой электролитический на 4700 мкф.

    Внимание! Конструкцию обязательно заключать в корпус. Для защиты от короткого замыкания обязательна установка предохранителей на входе и выходе.

    Как разместить БП в корпусе – 3 разные возможности

    Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

    • любой подходящий по характеристикам и размеру БП;
    • китайский БП на 24 В;
    • самодельный.

    На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

    Переделка аккумуляторного шуруповерта в сетевой

    В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

    • выпаять постоянный резистор;
    • выставить по прибору сопротивление подстроечного резистора 2300 Ом;
    • подстроечный резистор впаять на место постоянного;
    • при включенном БП отрегулировать напряжение.

    В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

    Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

    Как правильно выполнить монтаж – нужен ли противовес?

    От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – «крокодилы». В самом шуруповерте без пайки не обойтись, «крокодилы» держат не настолько сильно, чтобы контакты во время работы не разъединялись.

    Изготовление блока питания на базе аккумулятора

    Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.

    Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.

    Как пользоваться сетевым шуруповертом – простые правила

    Вы убедились, как несложно переделать аккумуляторный шуруповерт в сетевой. Практика умельцев подсказала простые и полезные советы по эксплуатации:

    • после 20 минут работы следует дать шуруповерту пятиминутный отдых;
    • электрический кабель фиксируйте на руке, чтобы он не мешал в работе;
    • блок питания следует регулярно чистить от пыли;
    • не используйте удлинители для включения БП в сеть;
    • БП обязательно заземляют;
    • на высотных работах сетевыми шуруповертами пользоваться запрещается.

    Соблюдение этих правил продлит жизнь обновленного инструмента. Немного потерялась мобильность, зато агрегат не требует подзарядки, работает ровно и уверенно.

    Шуруповёрт — это очень полезный инструмент, им можно сверлить, закручивать и даже нарезать резьбу. Все шуруповёрты, что я видел, были аккумуляторными, что давало большую автономность, можно работать там, где нет розетки. Обычно в комплекте идут две батареи никель-кадмиевых аккумуляторов. Но их ресурс сравнительно недолог и уже через год ёмкость сильно падает из-за порчи отдельных банок.

    Батареи приходится заряжать постоянно, каждый раз перед работой, а хватает их всего лишь на полчаса и меньше. Поэтому я решил собрать к шуруповёрту сетевой блок питания от розетки 220 вольт.

    В качестве основы блока питания был выбран электронный балласт для галогенок мощностью 160Вт. Он представляет собой полумостовой автогенератор на двух транзисторах MJE13009.

    У данного блока питания реализована обратная связь по току, по этой причине он как минимум не запустится без нагрузки. С учётом этого факта параллельно выходу была подключена лампа накаливания мощностью 15Вт. Её функция — сознать минимальную нагрузку для БП и освещать рабочий участок сверления.

    Проблему запуска электронного трансформатора можно решить также, если переделать обратную связь автогенератора с токовой на ОС по напряжению. Для этого её берут не с маленького колечка, а с выходного трансформатора. Но в данном случае приоритетом была простота переделки.

    Плата блока питания размещается в корпусе аккумуляторной батареи. Её напряжение составляет 16.8 вольт. Емкость аккумуляторов составляет 1200mA/H.

    Выходной трансформатор — тороидальный, выполнен на кольцевом магнитопроводе. Изначально вторичная обмотка была намотана «литцендратом» из нескольких проводов в термоусадке и содержала 8 витков. Новая обмотка была намотана толстым проводом, 2 по 12 витков, чтобы получить среднюю точку. Выводы трансформатора подключены к сборке из двух диодов Шоттки из БП компьютера (на фото она на радиаторе). Выход выпрямителя подключен к дросселю на кольце, с материнской платы компьютера. Электролитический конденсатор на выходе имеет ёмкость 4700мкФ, он зашунтирован керамическим конденсатором 0,1мкФ. Чтобы убрать пульсацию с частотой сети после выпрямителя на входе электронного балласта добавлен электролитический конденсатор ёмкостью 220мкФ.

    На схеме зелёным цветом покзаны добавленные элементы.

    Описанная доработка шуруповёрта позволила питать его непосредственно от сети 220 вольт. В разрыв цепи питания 220 Вольт установлен термистор сопротивлением 7 Ом, который сглаживает бросок тока в момент включения.

    Эта статья была написана для конкурса радиолюбительских конструкицй.

    Автор: andrey michalchenkov

    07.05.2013 © 9zip.ru Авторские права охраняет Роскомнадзор

    вопрос к GVS:пожалуйста,подробнее о схеме запуска,сбросьте на [email protected] .Очень прошу.

    Пользовательские теги: выпрямитель для шуруповерта от сети 220в своими руками выпрямитель 24 в для шуруповерта [ Что это? ]

    Дальше в разделе радиотехника, электроника и схемы своими руками: Изготовление печатных плат в домашних условиях: струйный принтер, прозрачная плёнка и лак-фоторезист. технология самостоятельного изготовления качественных печатных плат в домашних условиях

    studvesna73.ru


    Смотрите также
