Как сделать сложную намотку для атомайзера. Обзор для новичков. Шуруповерт для намотки


Инструмент для заготовки спиралей Avidartisan Daedalus Clapton Wire DIY Tool или коилбилдинг для "чайников"

Если вы хотели научиться сами мотать спирали для ваших атомайзеров, но боялись, что у вас ничего не получится, то этот обзор как раз для вас. Сегодня расскажу об очень интересном инструменте, который изготавливает идеальные заготовки для койлов с минимальным вмешательством со стороны человека. Всех заинтересованных приглашаю под кат. Много фото.

Информация для тех, кто не желает видеть обзоры электронных сигарет у себя в ленте: в правом верхнем углу страницы нажать на «Настройки». Далее перейти на страницу «Показ материалов». В открывшемся окне отметить «Электронные сигареты» и нажать на кнопку «сохранить настройки». После проделанных действий вы больше не будете лицезреть неприятный вам материал.

Приехал девайс из магазина 3avape Utec'ом за 19 дней. Для получения указанной в шапке цены необходимо зарегистрироваться. С обычным аккаунтом цена составит 40$ с бесплатной доставкой, а с оптовым 30$, но с платной доставкой. Стоимость зависит от страны. В Россию 9,89$, в Украину 17,65$.

Для начала стоит отметить, что до получения этой штуковины я сам не мотал ничего, кроме уже готовых проволок на оправу. Посему не могу судить на сколько этот вариант лучше или хуже привычного изготовления койлов с обычным шуруповёртом и прочими танцами с бубном.

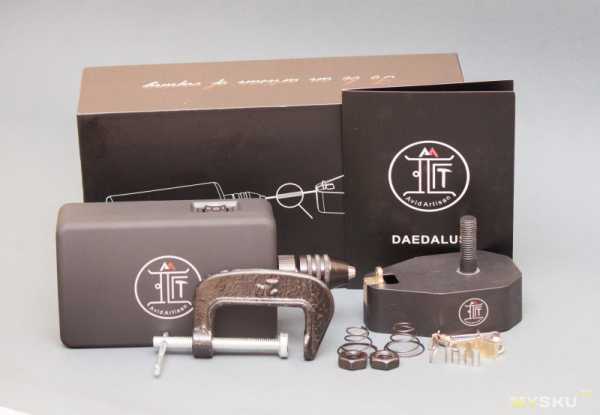

Упаковка и комплектация

Поставляется в большой коробке из плотного картона. На обратной стороне перечень содержимого упаковки. Вот так выглядит комплект. А теперь обо всём и по порядку.

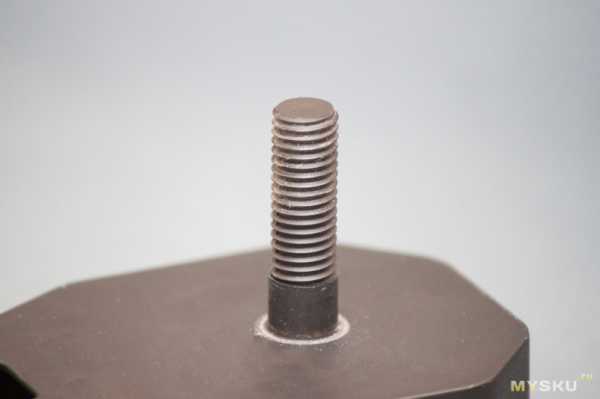

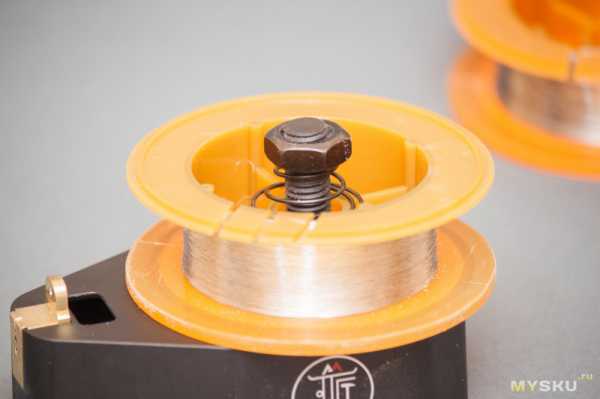

  • Daedalus — основная часть устройства. Представляет довольно крупную прямоугольнику коробку с приятным софт-тач покрытием. Сверху логотип производителя. На одной из граней кнопка включения/выключения и переключения направления вращения. На противоположной регулировка скорости вращения. Прокрутив в самый низ, до щелчка, можно выключить девайс. Сзади пусто. Спереди находится патрон. Кулачки вращаются вместе с самим патроном. К счастью, он съёмный и его можно заменить. На дне крышка батарейного отсека для двух аккумуляторов 18650. Производитель говорит, что каких-либо требований к ним нет. Подойдут любые. За время изготовления двух метров фьюза батареи садятся на ~0.2V. Внутри отсека отсутствует ленточка для более удобного изъятия аккумуляторов. Впрочем, её можно прикрепить и самому. Минусовые контакты выполнены в виде пружины. Разберём и заглянем внутрь сего устройства.
  • Smart coil Jig (далее — держатель). Благодаря данному девайсу и происходит всё волшебство. Выполнен из пластика. Сверху находится стержень, на который устанавливается катушка с проволокой. Спереди металлическая часть с четырьмя отверстиями разного диаметра (1.84 мм, 1,4мм, 1 мм, 1 мм). Верхнее предназначено для обмоточной проволоки, а через остальные проводим жилу будущей спирали. Рядом находится небольшое окошко для отслеживания остаточного количества проволоки. Сзади ещё одно отверстие, через которое тоже продеваем основу заготовки. Вид изнутри.

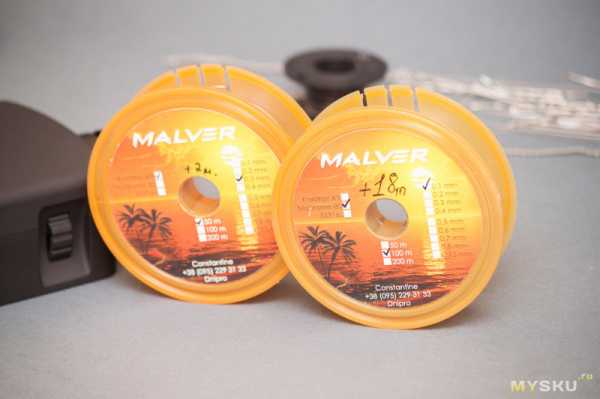

А об остальных аксессуарах расскажу уже по ходу дела. Стоит только упомянуть о запасной части с 4 отверстиями под проволоку для держателя, т.к. я на ней останавливаться не буду. Даже не догадываюсь, для чего нужна ещё одна.

Как это работает

Фотографии делал на разных этапах процесса, посему могут быть небольшие несостыковки, но на сути рассказа они не отразятся.

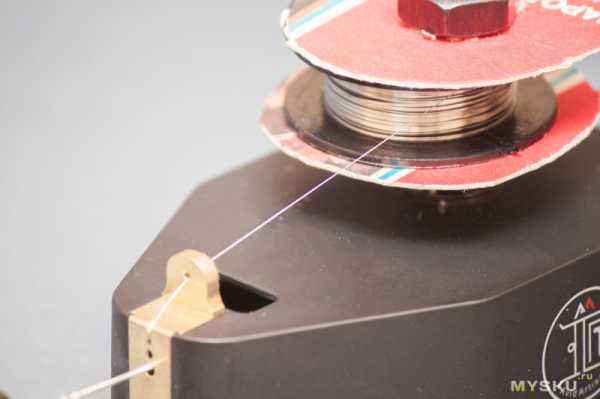

Для начала определяемся с желаемой намоткой. Хочу обычный двухжильный Fused Clapton. Затем выбираем проволоку. У меня было пару катушек 0.4 нержавейки, посему осталось купить только проволоку для обмотки. Выбор пал на 0.1 и 0.15 нихром. Взял по 10 метров. На тот момент думал, что мне этого хватит на долгое время. Ещё никогда я так не ошибался. Но это ещё ничего. Главной проблемой оказался внутренний диаметр центрального отверстия катушки, который оказался раза в три шире стержня держателя. Вследствие чего, закрепить катушку было невозможно. Т.к. руки уже чесались скорее что-нибудь намотать, я, недолго думая, взял два костера (бирдекеля), вырезал их них круг и сделал в центре отверстие. Ситуацию это улучшило. Отчасти. В комплекте имеется две пружины и две гайки для фиксации катушки. Строгого порядка размещения нет. Как удобно, так и ставишь. Пружину разместил снизу и сверху прижал гайкой. Чем ниже её накручиваешь, тем больше давления на катушку. Необходимо сделать всё так, что бы она не болталась из стороны в сторону, но в то же время сидела достаточно плотно, дабы обмоточная проволока была всегда в натяжении. Берём две жилы и проводим их через отверстие в задней части держателя. Выводим с противоположной стороны из любого отверстия подходящего диаметра. Также выводим обмоточную проволоку из верхнего отверстия и делаем немного витков вокруг жил. На конце можно любым удобным способом скрепить проволоки. По большому счёту, это ни на что не влияет. Зажимаем в патроне. Подвигаем держатель почти вплотную к патрону. Внимательно смотрим, что бы обмоточная проволока лежала в соответствующей прорези и была натянута. Кстати, все вышеописанные действия можно делать в абсолютно любом порядке. Теперь переключаем кнопку на Daedalus'е в позицию «I» и начинаем процесс на самой минимальной скорости. Если наблюдаем, что витки ложатся ровно и один к одному, можно смело повышать обороты вплоть до максимума. Следим, что бы катушка вращалась без заминок. При возникновении каких-либо проблем, останавливаем намотку и поправляем гайку. В противном случае будет вот так: Если вы уверены, что всё будет в порядке, можно смело идти заниматься своими делами. А в это время вся эта конструкция будет делать заготовку без вашего участия. Держатель сам постепенно отъезжает от патрона с каждым новым витком на жилах. Когда практически вся «голая» проволока скрылась в держателе, наблюдаем за ней через окошко. Потом выключаем Daedalus, откусываем готовую заготовку. И любуемся своим первым творением, хоть местами и кривоватым. В процессе намотки проволока перекрутилась. Дабы это исправить, зажимаем одни конец в патроне, а другой тонкогубцами или любым другим аналогичным инструментом и включаем прибор в обратном направлении. Скорость вращения ставим на минимум или даже лучше включаем рывками, дабы не перекрутить ещё больше. Затем вынимаем заготовку и накручиваем на оправу. Фьюз из двух жил 0.4 нержи и обмоткой из 0.15 нихрома готов. Может показаться, что даже с таким убогим расположением катушки этот девайс может сделать нормальный койл. Нет, это не так. Действительно превосходный результат получится только при соответствующем подходе. Из всех 20 метров нихрома, что у меня было, получилось только два этих койла. После n-ного промежутка витки постоянно накладывались друг на друга. И опять, и опять. И все эти запоротые заготовки отправлялись в непотребную груду метала. Всему виной катушка. Или диаметр стержня. Тут уже смотря с какой стороны посмотреть. Сил этого терпеть не было и как бы сказал Барни Стинсон: «Вызов принят!». В десятом часу вечера я отправился на другой конец города за нормальной катушкой и уже более серьёзным метражом проволоки. Взял 50 метров 0.3 кантала и 100 метров 0.1 нихрома. С ней уже проблем не возникло. Пружину поставил сверху и слегка прижал гайкой. И тут то всё встало на свои места, и я получил тот результат, на который рассчитывал. Шинкует на максимальной скорости идеальные заготовки с виточком к виточку одну за одной. 2*0.3 кантал и 0.1 нихром. Ещё надо бы разжиться курокойлером для более удобного процесса наматывания на оправу. Если жила слишком длинная… … то держатель заносит в сторону. Но на качестве намотки это не отражается. Можно либо во время рабочего процесса её передвигать, либо предварительно выключив, если опасаетесь, что что-то собьётся. P.S. На фото небольшой спойлер к завтрашнему обзору. Этого можно избежать, задействовав комплектную струбцину. Которая очень ужасно изготовлена. Только одним своим видом описывает всю суть подвальных китайских поделок. Ну да ладно. Закрепляем на рабочей поверхности и подсоединяем к ней комплектные вертлюжки на подшипниках. А уже к ним загнутый конец проволок. При необходимости добавляем ещё один. В итоге держатель никуда не уезжает. Пробовал сделать Triple Fused Clapton, но вместо ровных трёх жил получается пирамидка. Как потом выяснилось, я делал неправильно. На ютубе нашёл заброшенный канал производителя где есть пару-тройку обучающих видео. К сожалению, они не особо информативны. Но сейчас не об этом. В ролике по намотке алиена используются комплектные Magical clapton coil tool, служащие для удержания жил в нужном положении. Доступны 3 диаметра. Вот так они выглядят: И держатель в этом случае не участвует. Необходимо взять три жилы, продеть их в соответствующий цилиндр, закрепить в патроне с одной стороны и в вертлюжках на струбцине с другой. Затем сделать пару витков обмоточной проволоки вокруг основы и, держа катушку с этой обмоткой, запустить Daedalus. Тут уже автоматизацией и не пахнет. Короче говоря, нормально у меня так и не получилось. То пирамида, то ровно. Пару раз попробовал и пока забил. Надо набить руку. На том канале ещё есть видео по намотке Staggered Fused Clapton. Его, как оказалось, сделать уже проще, но в моём арсенале ещё нет проволок разного диаметра, а 0.1 нихром и для клептона, и для обмотки не катит. Так же стоит быть аккуратным с обмоткой тоньше или равной 0.1 мм. Если катушка будет сильно зажата, то проволока лопнет. А напоследок предлагаю вам посмотреть краткое видео рабочего процесса

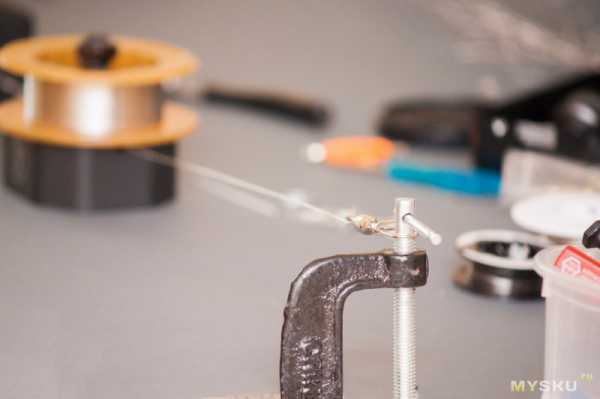

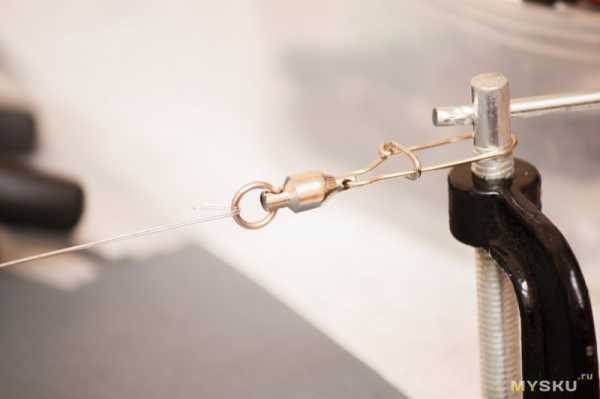

То же самое, но со струбциной и вертлюгами.

А вот итоговый результат. Обмотка 0.1 нихром, а жила то ли 0.3, то ли 0.4 нержа. Уже столько заготовок, что забыл где что. Сопротивление 0.17 Ом. Прекрасно кочегарится на 70 ваттах и даёт отличный вкус.

Вывод

Плюсы:
  • Разнообразие возможных намоток ограничено только вашей фантазией
  • Идеальное качество изготовления заготовок
  • Щедрая комплектация
  • Регулировка скорости и направления вращения
  • После запуска процесса присутствие рядом необязательно
Минусы:
  • Кулачки вращаются вместе с патроном
  • Отсутствует лента для извлечения аккумуляторов
  • Стержень подойдёт не ко всем катушкам
В общем, вы сами видите, что свою задачу данный девайс выполняет на все 100%. Профессиональные коилбилдеры, наверное, скажут, что это туфта и шурик с прищепками наше всё. Но я не могу понять как постоянное удержание руками катушки при котором одно неловкое движение способно испортить заготовку может быть лучше того, о чём вы только что прочитали. На момент написания мною этих строк в соседней комнате готовится очередная порция превосходных фьюзов без моего участия. Если у вас уже есть шуруповёрт, то смысла в покупке этого устройства не очень много. Наверное, с момента выхода Daedalus'а предприимчивые китайцы уже соорудили свой аналог Smart coil Jig, который вот как раз и стоит купить. Но если же в вашем распоряжении нет подобного инструмента и вы хотите начать мотать спирали сами, можно смело брать. Тем более, что действительно достойных готовых койлов в Китае практически нет, а в оффлайне на них дикий оверпрайс. Всем спасибо.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Как сделать сложную намотку для обслуживаемого атомайзера. Обзор для новичков.

Введение

наверх

В современных атомайзерах всё чаще используются спирали (койлы) из проволоки со сложным плетением. От обычных спиралей они отличаются тем, что из-за структуры из нескольких проволок имеют большую площадь нагрева, а значит, эффективнее испаряют жидкость, давая больше навала и вкуса.

Кроме этого, подобные спирали выглядят очень красиво и показывают умение работать с намотками. Поэтому в качестве аналогии можно привести дорогой автомобиль, который не только обладает лучшими характеристиками, но и более престижен.

В этой статье мы рассмотрим наиболее популярные типы спиралей «повышенной сложности», а также приведём пошаговые инструкции по их созданию. Простые типы намоток, а также процесс изготовления и установки спирали на атомайзер были подробно рассмотрены в предыдущей статье.

Инструменты

наверх

Что потребуется для создания спирали? В теории можно обойтись подручными средствами, но чтобы койл получился ровным и красивым, рекомендуется иметь:

1) Джигеркойл — он же coil jig или coil building tool. Представляет собой небольшой инструмент вроде отвёртки с цилиндрическим корпусом разных диаметров. На джигеркойле наматываются спирали. Вместо этого инструмента можно использовать сверло или отвёртку, но это менее удобно.

2) Диагональные кусачки.3) ​Плоскогубцы.

4) Пинцет. Желательно керамический, но подойдёт и металлический.



5) Дрель или шуруповёрт. Можно обойтись и без него, но в этом случае намотка будет занимать очень много времени. Для простоты описания мы будем рассматривать намотку с шуруповёртом.

Подготовка

наверх

Для создания рассматриваемых нами койлов следует знать следующие «базовые» нюансы:

Очистка проволоки

Проволока может быть покрыта специальным составом для защиты при длительном хранении или же просто содержать на своей поверхности отходы производства. Чтобы от них избавиться, лучше всего использовать пропитанную спиртом ткань или спиртовые салфетки.

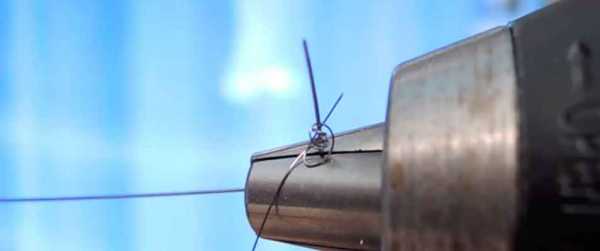

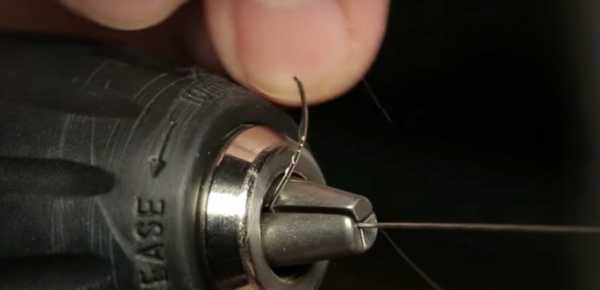

Крепление проволоки в шуруповёрте

Устанавливать заготовку нужно ровно по центру, не допуская её смещения в патроне устройства. Если заготовка представляет из себя одну жилу обычной проволоки, то лучше всего сделать небольшой загиб в виде буквы «Г», и этот «хвостик» пропустить между двумя зажимами патрона сбоку. Благодаря этому проволока не будет прокручиваться в патроне и будет лучше держаться. К тому же при создании некоторых намоток на торчащий «хвостик» можно закрепить жилу оплётки, что очень удобно.

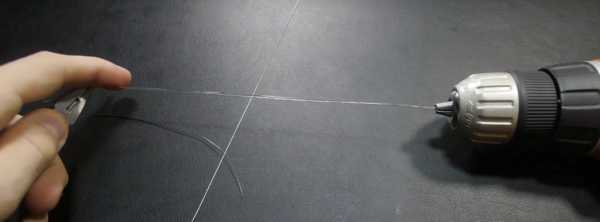

Выпрямление проволоки

Проволока из транспортировочной упаковки всегда неровная, поэтому её нужно выпрямить. Берём проволоку и одним концом крепим её в шуруповёрт. Второй конец проволоки нужно взять плоскогубцами и натянуть. Сначала нужно сделать несколько осторожных оборотов в одну сторону, затем — в другую. Благодаря этим действиям проволока выпрямится «сама».

Намотка Twisted

наверх

Twisted — это самая простая спираль из категории «сложных». В народе её называют «косичкой», так как состоит она из двух, трёх, четырёх или даже более переплетённых между собой жил одного диаметра. Мы рассмотрим самый простой вариант с двумя проволоками, другие разновидности будут отличаться только добавлением жил. По такой технологии можно изготовить намотку как для обычных «рядовых» клиромайзеров, так и для серьёзных клиров и дрипок. В зависимости от количества и толщины жил будет меняться и мощность, на которой целесообразно использовать спираль. Например, можно сделать косичку, рассчитанную как на 20 Вт, так и на 80 Вт.

Создаются Twisted-намотки обычно из кантала, но также популярны и спирали из нержавеющей стали или нихрома.

Реклама Потяните вверх, чтобы пропустить
Инструкция по намотке Twisted Coil

1) Закрепляем заготовку. Берём жилу кантала вдвое большую, чем планируемая длина заготовки, и складываем пополам. Затем один конец закрепляем в шуруповёрте, а второй (тот, где образовалась петля) перехватываем плоскогубцами или отвёрткой, чтобы он не крутился. Резко натянув петлю, мы сложим проволоку ровно пополам, что сделает намотку аккуратнее. Выпрямлять проволоку заранее не нужно — она сама распрямится при намотке. Если использовать три или более жил, то необходимо будет распрямить их отдельно друг от друга. Подробнее этот шаг описан в разделе подготовки.



2) Перематываем проволоку в косичку. Натягиваем заготовку плоскогубцами и включаем на средних оборотах шуруповёрт до момента, когда витки станут очень плотными. Чем меньше расстояние между витками — тем больше вкуса будет давать намотка. Чем плотнее жилы переплетаются, тем меньше будет длина заготовки, поэтому нужно брать с запасом. При достаточном навыке можно мотать до момента разрыва — проволока лопнет или у патрона шуруповёрта, или у отвёртки, если хорошо её оттягивать во время намотки.



3) Обрезаем заготовку. Делаем несколько оборотов в режиме реверса, чтобы ослабить напряжение намотки и она не ударила по рукам при обрезке. Кусачками срезаем часть, что осталась в патроне шуруповёрта и ту, которая образовывала петлю.

4) Наматываем спираль.

В итоге получается простая и «навальная» намотка, хорошо раскрывающая вкус.

Намотка Chain и Hive

наверх

Chain Coil — это более сложная намотка, состоящая из двух переплетённых между собой «косичек». Сначала берутся две парные жилы равного диаметра и скручиваются друг с другом по часовой стрелке, то есть получается Twisted Coil. Потом заготовка складывается вдвое и переплетается сама с собой. Если переплетаем по часовой стрелке — получается Hive Coil. Если против часовой (в обратную сторону) — Chain coil. В результате намотки в обратную сторону исходные косички немного расплетаются, и между витками появляются небольшие промежутки, что позволяет лучше впитывать жидкость. Площадь нагрева из-за такой структуры становится очень большой, что обеспечивает отличное парообразование. Данная намотка достаточно проста в исполнении, но она достаточно массивная, поэтому подойдёт не для каждого атомайзера. Хорошо встанет такая намотка на клиромайзер TFV8, Griffin или другие атомайзеры, предназначенные для работы с мощными модами (около 100 Вт).

Создаются намотки Chain Coil из проволок одинакового диаметра и материала. Чаще всего используют кантал.

Инструкция по намотке Chain Coil и Hive Coil

1) Закрепляем заготовку. По сути, мы создаём Twisted Coil. Берём отрезок жилы кантала вчетверо больший, чем планируемая длина заготовки, так как она потом будет дважды сложена пополам. Также нужно учитывать то, что при скручивании длина проволоки сокращается. Закрепляем оба конца проволоки в патроне, а образовавшуюся петлю перехватываем отвёрткой. Выпрямлять проволоки в случае с Hive не требуется — они распрямятся самостоятельно.

2) Перематываем жилы друг с другом по часовой стрелке. Натягиваем проволоку отвёрткой резким движением, чтобы она распрямилась. Включаем шуруповёрт на средних оборотах до момента, когда витки станут очень плотными. Чем меньше витки, тем «вкуснее» получится намотка. При достаточном опыте можно мотать до тех пор, пока заготовка не лопнет с одного из краёв.

3) Перематываем две заготовки между собой по часовой стрелке для создания Hive или против часовой стрелки для создания Chain. Извлекаем заготовку из шуруповёрта и складываем вдвое. В том месте, где сходятся концы заготовки, нужно перемотать их друг с другом от руки. После этого нужно закрепить заготовку в шуруповёрте и включить реверс (для Chain) или продолжить скручивание в ту же сторону (для Hive). Затем точно так же, как и на прошлом шаге, перемотать между собой заготовки. Hive можно мотать до предела, пока заготовка не лопнет, Chain же до того состояния, когда намотка приобретёт вид корабельной цепи — для этого обычно нужно всего несколько оборотов.

4) Выравниваем заготовку. Полученную косичку из косичек слегка прижимаем плоскогубцами у патрона, включаем шуруповёрт на малых оборотах и вытягиваем заготовку инструментом от начала и до конца. Повторив это действие несколько раз, мы избавимся от неровностей.

5) Обрезаем заготовку. Достаём заготовку из шуруповёрта и срезаем кусачками торчащие не перемотанные жилы.

6) Наматываем спираль.

В результате получаем не такую сложную в изготовлении, но очень «навалистую» намотку с сильных тротхитом.

Намотка Clapton

наверх

Clapton — это базовая «сложная» намотка, одна из самых популярных. Заготовка для неё изготавливается из основной жилы большего диаметра, которая оборачивается проволокой меньшего диаметра. Намотки Clapton имеет смысл устанавливать практически на любые атомайзеры. Такой способ плетения позволяет сделать намотку и под 20 - 30 Вт, и под 80-100 Вт.

Чаще всего для такой намотки в качестве жилы используется кантал, а обмотку создают из нихрома. Также популярны спирали с основой из нержавейки.

Инструкция по намотке Clapton

1) Выпрямляем проволоку.

2) Наматываем оплётку для основы. Не вынимая проволоки из шуруповёрта, начинаем делать витки нихромовой проволокой с того края, который ближе к инструменту. Один конец нихрома нужно закрепить на «хвостике» основной жилы, торчащем из патрона. Сначала нужно «наживить» от руки, после же необходимо включить шуруповёрт на малых оборотах и придерживать нихромовую проволоку. Витки должны ложиться ряд к ряду, но не «налезать» друг на друга. Если между витками появляются промежутки, то их можно убрать, сдвинув витки к началу заготовки.

Реклама Пролистайте вниз, чтобы пропустить



3) Обрезаем заготовку. Берём кусачки и отрезаем концы заготовки. Можно также загнуть небольшую часть основы без оплётки буквой «Г», чтобы она не распускалась.

4) Наматываем спираль.

В итоге получается достаточно простая, «вкусная» и хорошо образующая пар намотка.

Намотка Tiger

наверх

Tiger — это намотка из основной жилы и плоской металлической ленты. В качестве основы может выступать как простая проволока, так и уже готовый Clapton. Между витками ленты остаются промежутки, похожие на полосы со шкуры тигра, за что намотка и получила название. В изготовлении данная намотка немного сложнее, чем обычный Twisted Coil, но по технологии очень похожа. Tiger Coil, в зависимости от размера, может использоваться как для обычных клиромайзеров, так и для дрипок. Tiger-койлы, в зависимости от толщины используемых материалов, подойдут как для парения на высокой мощности от 80 Вт, так и для стандартных намоток на 30-40 Вт.

Для создания Tiger чаще всего используются кантал в виде основной жилы и нихром в виде ленты. По желанию материалы можно менять, не нарушая формулу «основная жила из проволоки, обмотка — из ленты».

Инструкция по намотке Tiger Coil

1) Выпрямляем проволоку.

2) Перематываем проволоку с лентой. Вынимаем распрямлённый кантал из шуруповёрта и берём отрезок плоского нихрома, примерно равный по длине основе. Наматываем от руки ленту на основу, оставляя небольшие промежутки между витками. После нескольких витков нужно установить заготовку в шуруповёрт, вытянуть  ленту и основную проволоку параллельно друг другу, и взять оба конца плоскогубцами. После этого включается шуруповёрт на средних оборотах до того момента, пока лента не перестанет выступать на фоне основы.



3) Обрезаем заготовку. Берём кусачки и срезаем не перемотанные части. При этом нужно придерживать концы проволоки, так как из-за натяжения он может отпружинить и ударить по рукам или лицу.

4) Наматываем спираль.

В итоге получается намотка, способная при малой подаваемой мощности выдавать много пара. Также Tiger Coil могут «простреливать» жидкостью, что даёт больше вкуса, но может быть неприятно для вейпера.

Намотка Fused Clapton

наверх

Fused Clapton — это намотка из двух или трёх жил (в этом случае намотка называется Triple Fused Clapton) большего диаметра, обмотанных ещё одной жилой меньшего диаметра (её мы будем называть оплёткой).

Это сложная спираль, которая требует для намотки определённых навыков, а для эксплуатации — мощного мода и подходящего атомайзера. К примеру, Fused Clapton Coil не встанет на TopTank и подобные клиромайзеры, ей требуются более широкие клиромайзеры вроде TFV8 или дрипки. Заготовку проволоки Fused Clapton обычно используют для создания больших спиралей, которые раскрывают себя при парении на высокой мощности, к примеру, от 80 Вт. Fused Clapton имеет большую площадь нагрева и хорошо удерживает жидкость благодаря тому, что она попадает под оплётку и между центральных жил.

Традиционно для Fused Clapton используются две жилы из кантала (основа), а обмотку делают из нихрома, так как он мягче и податливее. Однако допускается и обмотка из кантала, основа из нержавейки и так далее.

Инструкция по намотке Fused Clapton

1) Выпрямляем проволоку.

2) Закрепляем заготовку. В данной намотке нельзя зажимать второй конец проволоки плоскогубцами. Необходимо или оставить его «как есть», чтобы он свободно вращался без какой-либо поддержки, или использовать вертлюги (вертлюжки) — небольшие кольца с шарнирами. Сделав из них цепь, можно использовать её как шарнирное звено между тисками/стулом и проволокой, из-за чего та будет свободнее вращаться и не перекручиваться. Также можно просто придерживать основу рукой, чтобы она сильно не болталась.



3) Наматываем оплётку на основу. Берём тонкую нихромовую проволоку и вручную делаем несколько витков на основе рядом с шуруповёртом. Конец обмотки можно закрепить в патроне или обмотать на торчащем из него «хвостике» основной жилы. Витки нужно делать очень ровно и плотно друг к другу. Далее устройство включается на малые обороты, и нам остаётся только придерживать оплётку. Витки оплётки нужно располагать ряд в ряд без промежутков, но чтобы они не «налезали» друг на друга. Можно также делать промежутки между витками, но затем обязательно «сжимать» их ногтем или пинцетом.



4) Выпрямляем заготовку. Из-за намотки в шуруповёрте основные жилы неизбежно перемотаются друг с другом, что противоречит технологии стандартного Fused Clapton. Не достаём заготовку из шуруповёрта и переключаем его на реверс. Зажимаем другой конец плоскогубцами. Несколькими осторожными нажатиями на «курок» устраняем искривление. Полностью так от него не избавиться, поэтому необходимо взять вторые плоскогубцы и вручную раскрутить заготовку, чтобы она была максимально прямой. Для этого нужно захватить заготовку в двух местах у видимого искривления, после чего провернуть один из инструментов в обратную сторону. Процесс повторить со всеми видимыми искривлениями. Нельзя сильно давить на материал, чтобы не оставить зазубрин. Для защиты спирали рекомендуется обмотать плоскогубцы изолентой или скотчем.

5) Обрезаем заготовку. Берём кусачки и срезаем заготовку так, чтобы из-под оплётки не торчали жилы кантала.

6) Наматываем спираль.

В итоге у нас получается сложная, но очень вкусная и «навалистая» спираль, которая способна выдавать огромные клубы пара. Платой за это будет сильно возросший расход «жижи» и батарейки.

Вывод

наверх

Создание сложных намоток требует опыта, и если первые попытки не увенчались успехом — не стоит отчаиваться. С ростом навыков можно создавать ещё более сложные спирали, так как приведённые выше инструкции не являются «ГОСТом» — вейперы могут изобретать свои собственные комбинации койлов. К примеру, делать «косичку» из нескольких Clapton, добавлять дополнительные жилы в Fused Clapton или наносить дополнительную оплётку вокруг Tiger на манер Clapton. Всё ограничивается только фантазией автора и физическими размерами атомайзера.

xn--80azbeklgbg.xn--p1ai

Как мотать Клэптон при помощи шуруповерта, своими руками

Что такое клэптон. Клэптон это вид проволоки для намотки койлов состоящий из двух проволок. Причем одна проволока меньше по диаметру. Намотка клэптона происходит путем оборачивания основной проволоки, второстепенной. Основная проволока является стержнем. Такой вид койла похож на гитарную струну. На сегодня это один из самых популярных видов проволоки для намотки спиралей. У спиралей из клэптона очень хорошая вкусопередача. А это все потому что жидкость попадает в микро зазоры оплеточной проволоки и начинает испаряться еще там. Это и позволяет более лучше отразить вкус. Но раз вычитаете эту статью, значит вы уже знакомы с этим видмо проволоки и хотите узнать как мотать клэптон.

Все очень просто. Есть несколько способов. Сегодня вы узнаете как мотать клэптон при помощи шуруповерта. Для этого вам понадобится проволока (нихром или кантал) двух диаметров, шуруповерт,кусачки,оправка, пинцет и плоскогубцы.

Для мехов я советую использовать нихром, так как он дает на выходе он дает меньшее сопротивление, чем кантал. А если у вас плата, то мотайте кантал, так как большинство плат поддерживает сопротивление от 0,1 Ома.

Процесс намотки Клэптона

Откусываете необходимую длину основной проволоки и загнув один кончик, закрепляете ее в шуруповерте. Теперь вам нужно эту проволоку выпрямить. Для этого натяните ее и покрутите шуруповертом в одну и другую сторону. Когда ваша проволока выпрямилась, в нужно закрепить в шуруповерте проволоку обмотки. И используя натяжение начать наматывать ее на основную проволоку. Необходимо внимательно следить, чтобы проволока обмотки шла равномерно, избегая больших зазоров. Не нужно торопиться. Если у вас что-то пошло не так, остановитесь, отмотайте назад, исправьте и продолжайте. Даже у тех, кто мотает давно, бывают такие ситуации. Это нормально. После того как вы дошли до конца, загните концы вашего клэптона и извлеките его из шуруповерта. Отлично у вас в руках, самый настоящий, сделанный вами, клэптон.

Намотка спирали из Клэптона

Не забудьте загнуть оба конца проволоки, чтобы обмоточная проволока не «гуляла» на основной. Теперь пришла пора намотать койл. Ну тут дело техники. Рассчитав сколько вам нужно витком и на какой оправе это нужно делать, можно приступать к намотке. Мотать клэптон нужно аккуратно, чтобы обмоточная проволока не расходилась. Но этого произойти не должно, если вы загнули кончики клэптона. Теперь когда вы знаете как мотать Клэптон, вы можете делать очень вкусные койлы  и вам не придется бежать за ними в магазин. Пробуйте и экспериментируйте. Более подробно посмотреть как мотать, вы сможете в видео ниже.

Похожие записи

vapedar.ru

Как сделать сложную намотку для атомайзера. Для новичков

Введение

В современных атомайзерах всё чаще используются спирали (койлы) из проволоки со сложным плетением. От обычных спиралей они отличаются тем, что из-за структуры из нескольких проволок имеют большую площадь нагрева, а значит, эффективнее испаряют жидкость, давая больше навала и вкуса.

Кроме этого, подобные спирали выглядят очень красиво и показывают умение работать с намотками. Поэтому в качестве аналогии можно привести дорогой автомобиль, который не только обладает лучшими характеристиками, но и более престижен.

В этой статье мы рассмотрим наиболее популярные типы спиралей «повышенной сложности», а также приведём пошаговые инструкции по их созданию. Простые типы намоток, а также процесс изготовления и установки спирали на атомайзер были подробно рассмотрены в предыдущей статье.

Инструменты

Что потребуется для создания спирали? В теории можно обойтись подручными средствами, но чтобы койл получился ровным и красивым, рекомендуется иметь:

1) Джигеркойл — он же coil jig или coil building tool. Представляет собой небольшой инструмент вроде отвёртки с цилиндрическим корпусом разных диаметров. На джигеркойле наматываются спирали. Вместо этого инструмента можно использовать сверло или отвёртку, но это менее удобно.

2) Диагональные кусачки.

3) ​Плоскогубцы.

4) Пинцет. Желательно керамический, но подойдёт и металлический.



5) Дрель или шуруповёрт. Можно обойтись и без него, но в этом случае намотка будет занимать очень много времени. Для простоты описания мы будем рассматривать намотку с шуруповёртом.

Подготовка

Для создания рассматриваемых нами койлов следует знать следующие «базовые» нюансы:

Очистка проволоки

Проволока может быть покрыта специальным составом для защиты при длительном хранении или же просто содержать на своей поверхности отходы производства. Чтобы от них избавиться, лучше всего использовать пропитанную спиртом ткань или спиртовые салфетки.

Крепление проволоки в шуруповёрте

Устанавливать заготовку нужно ровно по центру, не допуская её смещения в патроне устройства. Если заготовка представляет из себя одну жилу обычной проволоки, то лучше всего сделать небольшой загиб в виде буквы «Г», и этот «хвостик» пропустить между двумя зажимами патрона сбоку. Благодаря этому проволока не будет прокручиваться в патроне и будет лучше держаться. К тому же при создании некоторых намоток на торчащий «хвостик» можно закрепить жилу оплётки, что очень удобно.

Выпрямление проволоки

Проволока из транспортировочной упаковки всегда неровная, поэтому её нужно выпрямить. Берём проволоку и одним концом крепим её в шуруповёрт. Второй конец проволоки нужно взять плоскогубцами и натянуть. Сначала нужно сделать несколько осторожных оборотов в одну сторону, затем — в другую. Благодаря этим действиям проволока выпрямится «сама».

Намотка Twisted

Twisted — это самая простая спираль из категории «сложных». В народе её называют «косичкой», так как состоит она из двух, трёх, четырёх или даже более переплетённых между собой жил одного диаметра. Мы рассмотрим самый простой вариант с двумя проволоками, другие разновидности будут отличаться только добавлением жил. По такой технологии можно изготовить намотку как для обычных «рядовых» клиромайзеров, так и для серьёзных клиров и дрипок. В зависимости от количества и толщины жил будет меняться и мощность, на которой целесообразно использовать спираль. Например, можно сделать косичку, рассчитанную как на 20 Вт, так и на 80 Вт.

Создаются Twisted-намотки обычно из кантала, но также популярны и спирали из нержавеющей стали или нихрома.

Инструкция по намотке Twisted Coil

1) Закрепляем заготовку. Берём жилу кантала вдвое большую, чем планируемая длина заготовки, и складываем пополам. Затем один конец закрепляем в шуруповёрте, а второй (тот, где образовалась петля) перехватываем плоскогубцами или отвёрткой, чтобы он не крутился. Резко натянув петлю, мы сложим проволоку ровно пополам, что сделает намотку аккуратнее. Выпрямлять проволоку заранее не нужно — она сама распрямится при намотке. Если использовать три или более жил, то необходимо будет распрямить их отдельно друг от друга. Подробнее этот шаг описан в разделе подготовки.



2) Перематываем проволоку в косичку. Натягиваем заготовку плоскогубцами и включаем на средних оборотах шуруповёрт до момента, когда витки станут очень плотными. Чем меньше расстояние между витками — тем больше вкуса будет давать намотка. Чем плотнее жилы переплетаются, тем меньше будет длина заготовки, поэтому нужно брать с запасом. При достаточном навыке можно мотать до момента разрыва — проволока лопнет или у патрона шуруповёрта, или у отвёртки, если хорошо её оттягивать во время намотки.



3) Обрезаем заготовку. Делаем несколько оборотов в режиме реверса, чтобы ослабить напряжение намотки и она не ударила по рукам при обрезке. Кусачками срезаем часть, что осталась в патроне шуруповёрта и ту, которая образовывала петлю.

4) Наматываем спираль.

В итоге получается простая и «навальная» намотка, хорошо раскрывающая вкус.

Намотка Chain и Hive

Chain Coil — это более сложная намотка, состоящая из двух переплетённых между собой «косичек». Сначала берутся две парные жилы равного диаметра и скручиваются друг с другом по часовой стрелке, то есть получается Twisted Coil. Потом заготовка складывается вдвое и переплетается сама с собой. Если переплетаем по часовой стрелке — получается Hive Coil. Если против часовой (в обратную сторону) — Chain coil. В результате намотки в обратную сторону исходные косички немного расплетаются, и между витками появляются небольшие промежутки, что позволяет лучше впитывать жидкость. Площадь нагрева из-за такой структуры становится очень большой, что обеспечивает отличное парообразование. Данная намотка достаточно проста в исполнении, но она достаточно массивная, поэтому подойдёт не для каждого атомайзера. Хорошо встанет такая намотка на клиромайзер TFV8, Griffin или другие атомайзеры, предназначенные для работы с мощными модами (около 100 Вт).

Создаются намотки Chain Coil из проволок одинакового диаметра и материала. Чаще всего используют кантал.

Инструкция по намотке Chain Coil и Hive Coil

1) Закрепляем заготовку. По сути, мы создаём Twisted Coil. Берём отрезок жилы кантала вчетверо больший, чем планируемая длина заготовки, так как она потом будет дважды сложена пополам. Также нужно учитывать то, что при скручивании длина проволоки сокращается. Закрепляем оба конца проволоки в патроне, а образовавшуюся петлю перехватываем отвёрткой. Выпрямлять проволоки в случае с Hive не требуется — они распрямятся самостоятельно.

2) Перематываем жилы друг с другом по часовой стрелке. Натягиваем проволоку отвёрткой резким движением, чтобы она распрямилась. Включаем шуруповёрт на средних оборотах до момента, когда витки станут очень плотными. Чем меньше витки, тем «вкуснее» получится намотка. При достаточном опыте можно мотать до тех пор, пока заготовка не лопнет с одного из краёв.

3) Перематываем две заготовки между собой по часовой стрелке для создания Hive или против часовой стрелки для создания Chain. Извлекаем заготовку из шуруповёрта и складываем вдвое. В том месте, где сходятся концы заготовки, нужно перемотать их друг с другом от руки. После этого нужно закрепить заготовку в шуруповёрте и включить реверс (для Chain) или продолжить скручивание в ту же сторону (для Hive). Затем точно так же, как и на прошлом шаге, перемотать между собой заготовки. Hive можно мотать до предела, пока заготовка не лопнет, Chain же до того состояния, когда намотка приобретёт вид корабельной цепи — для этого обычно нужно всего несколько оборотов.

4) Выравниваем заготовку. Полученную косичку из косичек слегка прижимаем плоскогубцами у патрона, включаем шуруповёрт на малых оборотах и вытягиваем заготовку инструментом от начала и до конца. Повторив это действие несколько раз, мы избавимся от неровностей.

5) Обрезаем заготовку. Достаём заготовку из шуруповёрта и срезаем кусачками торчащие не перемотанные жилы.

6) Наматываем спираль.

В результате получаем не такую сложную в изготовлении, но очень «навалистую» намотку с сильных тротхитом.

Намотка Clapton

Clapton — это базовая «сложная» намотка, одна из самых популярных. Заготовка для неё изготавливается из основной жилы большего диаметра, которая оборачивается проволокой меньшего диаметра. Намотки Clapton имеет смысл устанавливать практически на любые атомайзеры. Такой способ плетения позволяет сделать намотку и под 20 — 30 Вт, и под 80-100 Вт.

Чаще всего для такой намотки в качестве жилы используется кантал, а обмотку создают из нихрома. Также популярны спирали с основой из нержавейки.

Инструкция по намотке Clapton

1) Выпрямляем проволоку.

2) Наматываем оплётку для основы. Не вынимая проволоки из шуруповёрта, начинаем делать витки нихромовой проволокой с того края, который ближе к инструменту. Один конец нихрома нужно закрепить на «хвостике» основной жилы, торчащем из патрона. Сначала нужно «наживить» от руки, после же необходимо включить шуруповёрт на малых оборотах и придерживать нихромовую проволоку. Витки должны ложиться ряд к ряду, но не «налезать» друг на друга. Если между витками появляются промежутки, то их можно убрать, сдвинув витки к началу заготовки.



3) Обрезаем заготовку. Берём кусачки и отрезаем концы заготовки. Можно также загнуть небольшую часть основы без оплётки буквой «Г», чтобы она не распускалась.

4) Наматываем спираль.

РекламаПролистайте вниз, чтобы пропустить

В итоге получается достаточно простая, «вкусная» и хорошо образующая пар намотка.

Намотка Tiger

Tiger — это намотка из основной жилы и плоской металлической ленты. В качестве основы может выступать как простая проволока, так и уже готовый Clapton. Между витками ленты остаются промежутки, похожие на полосы со шкуры тигра, за что намотка и получила название. В изготовлении данная намотка немного сложнее, чем обычный Twisted Coil, но по технологии очень похожа. Tiger Coil, в зависимости от размера, может использоваться как для обычных клиромайзеров, так и для дрипок. Tiger-койлы, в зависимости от толщины используемых материалов, подойдут как для парения на высокой мощности от 80 Вт, так и для стандартных намоток на 30-40 Вт.

Для создания Tiger чаще всего используются кантал в виде основной жилы и нихром в виде ленты. По желанию материалы можно менять, не нарушая формулу «основная жила из проволоки, обмотка — из ленты».

Инструкция по намотке Tiger Coil

1) Выпрямляем проволоку.

2) Перематываем проволоку с лентой. Вынимаем распрямлённый кантал из шуруповёрта и берём отрезок плоского нихрома, примерно равный по длине основе. Наматываем от руки ленту на основу, оставляя небольшие промежутки между витками. После нескольких витков нужно установить заготовку в шуруповёрт, вытянуть  ленту и основную проволоку параллельно друг другу, и взять оба конца плоскогубцами. После этого включается шуруповёрт на средних оборотах до того момента, пока лента не перестанет выступать на фоне основы.



3) Обрезаем заготовку. Берём кусачки и срезаем не перемотанные части. При этом нужно придерживать концы проволоки, так как из-за натяжения он может отпружинить и ударить по рукам или лицу.

4) Наматываем спираль.

В итоге получается намотка, способная при малой подаваемой мощности выдавать много пара. Также Tiger Coil могут «простреливать» жидкостью, что даёт больше вкуса, но может быть неприятно для вейпера.

Намотка Fused Clapton

Fused Clapton — это намотка из двух или трёх жил (в этом случае намотка называется Triple Fused Clapton) большего диаметра, обмотанных ещё одной жилой меньшего диаметра (её мы будем называть оплёткой).

Это сложная спираль, которая требует для намотки определённых навыков, а для эксплуатации — мощного мода и подходящего атомайзера. К примеру, Fused Clapton Coil не встанет на TopTank и подобные клиромайзеры, ей требуются более широкие клиромайзеры вроде TFV8 или дрипки. Заготовку проволоки Fused Clapton обычно используют для создания больших спиралей, которые раскрывают себя при парении на высокой мощности, к примеру, от 80 Вт. Fused Clapton имеет большую площадь нагрева и хорошо удерживает жидкость благодаря тому, что она попадает под оплётку и между центральных жил.

Традиционно для Fused Clapton используются две жилы из кантала (основа), а обмотку делают из нихрома, так как он мягче и податливее. Однако допускается и обмотка из кантала, основа из нержавейки и так далее.

Инструкция по намотке Fused Clapton

1) Выпрямляем проволоку.

2) Закрепляем заготовку. В данной намотке нельзя зажимать второй конец проволоки плоскогубцами. Необходимо или оставить его «как есть», чтобы он свободно вращался без какой-либо поддержки, или использовать вертлюги (вертлюжки) — небольшие кольца с шарнирами. Сделав из них цепь, можно использовать её как шарнирное звено между тисками/стулом и проволокой, из-за чего та будет свободнее вращаться и не перекручиваться. Также можно просто придерживать основу рукой, чтобы она сильно не болталась.



3) Наматываем оплётку на основу. Берём тонкую нихромовую проволоку и вручную делаем несколько витков на основе рядом с шуруповёртом. Конец обмотки можно закрепить в патроне или обмотать на торчащем из него «хвостике» основной жилы. Витки нужно делать очень ровно и плотно друг к другу. Далее устройство включается на малые обороты, и нам остаётся только придерживать оплётку. Витки оплётки нужно располагать ряд в ряд без промежутков, но чтобы они не «налезали» друг на друга. Можно также делать промежутки между витками, но затем обязательно «сжимать» их ногтем или пинцетом.



4) Выпрямляем заготовку. Из-за намотки в шуруповёрте основные жилы неизбежно перемотаются друг с другом, что противоречит технологии стандартного Fused Clapton. Не достаём заготовку из шуруповёрта и переключаем его на реверс. Зажимаем другой конец плоскогубцами. Несколькими осторожными нажатиями на «курок» устраняем искривление. Полностью так от него не избавиться, поэтому необходимо взять вторые плоскогубцы и вручную раскрутить заготовку, чтобы она была максимально прямой. Для этого нужно захватить заготовку в двух местах у видимого искривления, после чего провернуть один из инструментов в обратную сторону. Процесс повторить со всеми видимыми искривлениями. Нельзя сильно давить на материал, чтобы не оставить зазубрин. Для защиты спирали рекомендуется обмотать плоскогубцы изолентой или скотчем.

5) Обрезаем заготовку. Берём кусачки и срезаем заготовку так, чтобы из-под оплётки не торчали жилы кантала.

6) Наматываем спираль.

В итоге у нас получается сложная, но очень вкусная и «навалистая» спираль, которая способна выдавать огромные клубы пара. Платой за это будет сильно возросший расход «жижи» и батарейки.

Вывод

Создание сложных намоток требует опыта, и если первые попытки не увенчались успехом — не стоит отчаиваться. С ростом навыков можно создавать ещё более сложные спирали, так как приведённые выше инструкции не являются «ГОСТом» — вейперы могут изобретать свои собственные комбинации койлов. К примеру, делать «косичку» из нескольких Clapton, добавлять дополнительные жилы в Fused Clapton или наносить дополнительную оплётку вокруг Tiger на манер Clapton. Всё ограничивается только фантазией автора и физическими размерами атомайзера.

top-vapeshop.ru

Компактный автоматический намоточный станок из шуруповёрта - Мои статьи - Каталог статей

   Когда у меня периодически возникала необходимость намотать катушку или трансформатор я применял купленный ещё при СССР ручной намоточный станочек. Хоть он и старенький и жутко примитивный, но труд он таки облегчал.

   Но настал такой день, когда мне понадобилась многовитковая катушка для одного специфического высоковольтного прибора (надеюсь, скоро я его закончу и результат выложу). К сожалению, старый намоточный станочек оказался неспособен зафиксировать каркас будущей катушки из-за своей конструкции. Я стал думать: как мне механизировать процесс намотки? В голову тут же пришёл шуруповёрт. Но что делать со счётчиком витков? Особенно когда их надо много мотать? Пришлось изобретать велосипед. Точнее датчик вращения вала. Места в корпусе старого шуруповёрта оказалось совсем не много. Сперва хотел делать что-то вроде скользящего контакта. Но потом подумал, что иногда бывает надо отмотать назад или промотать вперёд для фиксации отводов катушек.. Встал вопрос с определением направления вращения. К счастью, на форуме kazus.ru мне посоветовали применить пару герконов. У меня как раз оказались геркончики от старой советской клавиатуры - они прекрасно влезли в промежуток между планетарным редуктором с трещёткой и патроном шуруповёрта. Магнит взял отвалившийся от детской игрушки неодимовый и приклеил его на патрон. Герконы одним концом спаяны вместе и от этой точки провод идёт на "общий", вторым концом подключены на входы платы управления. С полюсовкой надо будет проверить при сборке: если неверно будет определяться направление вращения, провода от герконов надо будет поменять местами.

    В качестве клавиатуры я пожертвовал старенький калькулятор. Хоть он и был рабочий, но семейство моё давно перестало им пользоваться - у всех есть калькуляторы в телефонах. Плату клавиатуры сделал по образу и подобию той, что была в калькуляторе, но выбросил не нужные кнопки.



   Схема (как обычно) сложностью и трудностью не отличается. В качестве контроллера применил бывший под руками и с подходящей "начинкой" PIC16F690. Индикатор с общим катодом.

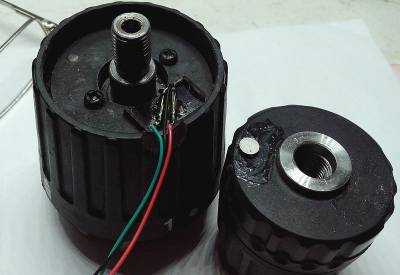

   Для управления двигателем применил обычную мостовую схему на полевых транзисторах 20N03 и 20P06 (тоже какие в столе были). Всё получилось довольно компактно и влезло в корпус (название корпуса не подскажу - покупал для чего-то лет 7 назад, уже не помню маркировки).

  В качестве источника питания применил старый блок питания от ноутбука. Пришлось только подбором резистора обратной связи (обвязка стандартной TL431 на выходе) снизить напряжение до 11в, иначе двигатель слишком быстро вращался.

   Для крепления к столу применил обычные шпильки с барашковыми винтами.

   Управление намоточным станком очень простое. С помощью цифровой клавиатуры вводите количество витков катушки. Это количество (если катушек надо намотать несколько) можно сохранить в память, нажав кнопку [=]. После того, как Вы зафиксируете в патроне оправку катушки, запускаете намотку нажатием большой кнопки [+] (ей же в процессе намотки можно остановить вращение двигателя). Если надо немного промотать вперёд или назад с небольшой скоростью, используете кнопки [.] для вращения вперёд и [-] для вращения назад. Кнопка [x] стирает содержимое экрана. Она же применяется для очистки счётчика перед намоткой следующей катушки.

  Если Вы захотите, можете добавить датчик обрыва провода. Он должен замыкать указанные на схеме контакты (идущие к клавиатуре) при обрыве для остановки двигателя. При остановке счётчик не сбрасывается и после устранения обрыва или запутывания провода можно продолжить намотку.

Файлы платы и прошивки автоматического намоточного станка из шуруповёрта можно как обычно скачать из раздела "Каталог файлов".



Если при повторении этой конструкции у Вас возникли какие-то вопросы или идеи по улучшению её, напишите мне в онлайн форме свои соображения по этому поводу.
