Мощный и недорогой шуруповерт с литиевым питанием 21V

Общий вид шуруповерта:

Узнать текущую стоимость можно можно ЗДЕСЬ

С купоном ec87b0 цена снижается до $37,59. Это очень дешево для такого аппарата.

Я по невнимательности заказал модель с одним аккумулятором, поэтому рекомендую присмотреться к варианту с двумя аккумуляторами – ЗДЕСЬ

— Общий вид и краткие ТТХ — Упаковка и комплектация — Габариты — Внешний вид — Разборка и основные части — Питание шуруповерта — Зарядное устройство — Тестирование

Краткие ТТХ:

— Корпус – ударопрочный прорезиненный пластик — Номинальное/максимальное напряжение – 18V/21V (5S) — Тип батареи – 5 последовательно соединенных Li-Ion ф/ф 18650 — Емкость батареи – около 1300mah — Тип патрона – быстрозажимной — Блокировка патрона — нет — Поддерживаемый диаметр – 0,8-10мм — Редуктор – планетарный, шестерни металлические — Максимальный крутящий момент – 45Нм — Число ступеней крутящего момента (трещотка) – 15 + 1 — Переключатель скоростей – двухпозиционный, две скорости (450/1550 об/мин) — Регулятор оборотов – плавный, в зависимости от степени нажатия курка — Реверс — да — Индикатор уровня заряда батареи — нет — Электродвигатель – RS-550S-18v — Подсветка – да (светодиод) — Аксессуары: — — — пластиковый кейс – да — — — дополнительная батарея – нет — — — зарядное устройство — да — — — кобура – нет — — — набор бит — нет — Размеры – 195мм*165мм*57мм — Вес – 1120гр

Комплектация:

— шуруповерт — зарядное устройство — пластиковый кейс — инструкция

Несмотря на довольно низкую стоимость, шуруповерт поставляется в компактном пластиковом кейсе:

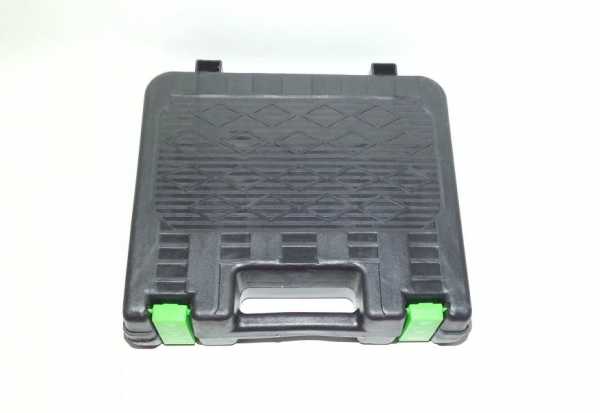

Кейс достаточно прочный и удобный, без посторонних запахов. Внутри имеется свободное место для дополнительной батареи и расходников. Их к сожалению, в комплекте нет. Я рекомендую присмотреться к модели с дополнительным аккумулятором. Она чуть дороже, но гораздо практичнее в использовании (ссылки в начале/конце обзора).

Для дополнительной защиты при транспортировке, все элементы были дополнительно окутаны слоем «пупырки»:

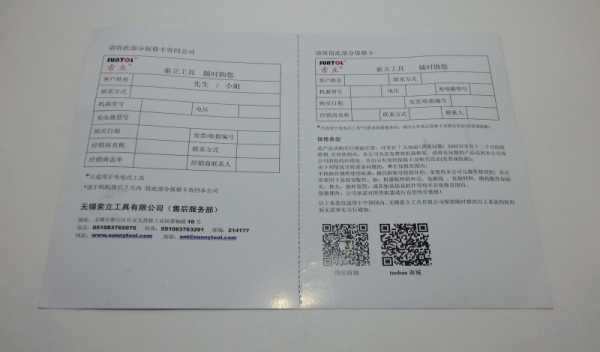

Инструкция достаточно подробная на английском языке, внутри присутствует полное схематическое устройство с каталогом деталей:

Итого, комплектация хорошая. К сожалению, я по ошибке заказал модель без дополнительной (сменной) батареи, поскольку невнимательно прочитал описание. Цена с дополнительным аккумулятором чуть больше, но данная разница с лихвой окупит удобство в использовании.

Габариты:

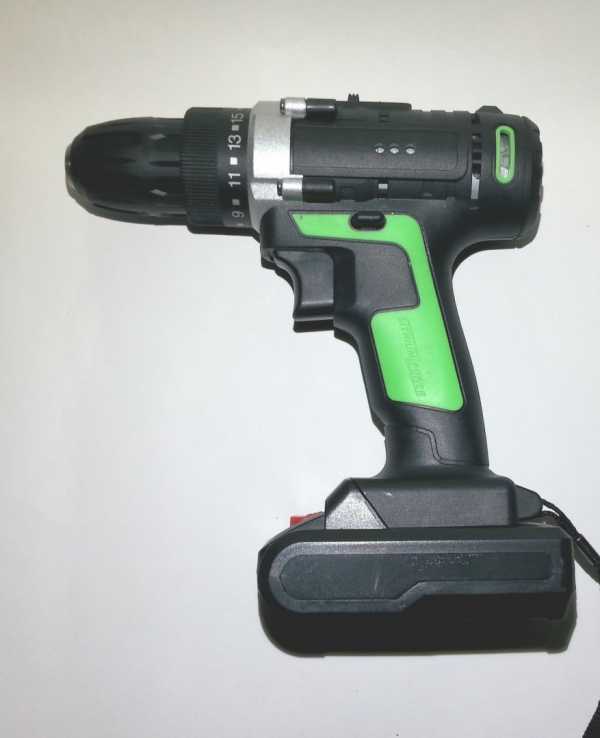

Размеры шуруповерта небольшие, около 195мм*165мм*57мм:

Вот сравнение с предыдущей моделью Suntol SND235 (АКБ на 16,8V / 4S), на которую я ранее делал обзор ранее:

Несмотря на более высокие рабочие характеристики, обозреваемый шуруповерт несколько компактнее:

Вес шуруповёрта небольшой – около 1120гр (1,12кг), причем батарейный модуль весит около 300гр:

Это не идет ни в какое сравнение с аналогичными шуруповёртами на NiCd аккумуляторах, где похожие модели весят чуть менее2 килограмм(из-за аккумулятора).

Внешний вид:

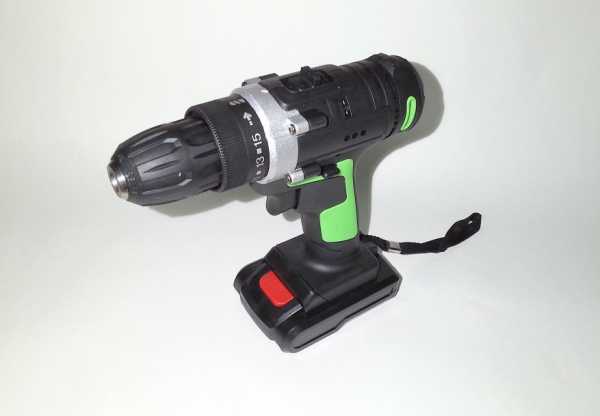

Внешне шуруповерт выглядит приятно:

Сборка добротная — корпус не скрипит, не люфтит, в общем, создается ощущение качественного изделия:

Рукоятка выполнена по типу пистолетной и имеет прорезиненные вставки, значительно облегчающей хват при работе:

Расположение переключателя реверса традиционное, менять биты или сверла можно за пару секунд. Достаточно удерживать ладонью конусную часть патрона и одновременно большим и указательным пальцем придерживать биту/сверло. При определенной сноровке замена инструмента занимает считанные секунды. Ход реверса достаточно мягкий, среднее положение предназначено для блокировки кнопки при транспортировке или хранении:

Корпус редуктора не металлический, как может показаться с первого взгляда. Это лишь декоративная накладка, дополнительно фиксирующая корпус и придающая внешнему виду некоторую изысканность:

С верхнего торца корпуса расположен переключатель режимов:

В помощь профессиональным мастерам или просто начинающим пользователям предназначена предохранительная муфта на 15 позиций + 1 позиция без ограничений:

Это очень полезная функция, которая встречается почти во всех шуруповертах и позволяет работать с различными «хрупкими» материалами, такими как гипсокартон, пластмасса, фанера, исключая их повреждения. Т.е. необходимо лишь один раз выбрать подходящее максимальное усилие, при котором не происходит разрушение несущих/крепящих элементов и в дальнейшем работать без всякой опаски.

В данной модели установлен быстрозажимной патрон, который крепится к валу с помощью винта:

Пока инструмент новый, я рекомендую смазать резьбы патрона и контрольного винта, дабы если возникнет необходимость разборки, не тратить силы и время на их сдергивание. Не забываем, что контрольный винт с левой резьбой (откручивается вправо), а патрон с правой (откручивается влево):

С торца патрона имеется надпись, судя по которой можно зажать режущий инструмент диаметром до10 мм. В действительности, максимальный диаметр под инструмент — около 10,6мм:

Биений патрона вроде бы нет, насколько могу судить по небольшому тесту с разверткой (видеоролик в конце обзора). Но тут все зависит от конкретного экземпляра.

Батарейный модуль крепится к шуруповерту с помощью двух направляющих и одной фиксирующей кнопки:

Крепление простое и надежное, в работе люфтов нет. Токосъемы достаточно толстые и широкие, что позволяет минимизировать потери на контактах:

Установка батареи очень проста. Для этого необходимо вставить батарею в специальные направляющие выступы и задвинуть до щелчка:

На заднем торце шуруповёрта присутствует своеобразный темляк, предназначенный для удержания инструмента на руке или поясном крюке:

Теперь пара слов о батарейном модуле. Здесь установлена сборка из пяти последовательно соединенных Li-Ion аккумуляторов с номинальным/максимальным напряжением 18V / 21V (5S). По окончании заряда, напряжение на каждом аккумуляторе равно 4,2V, а поскольку их пять штук, то общее напряжение после зарядки 21V. По прошествии некоторого времени, напряжение на каждой банке падает до номинальных 3,6-3,7V вне зависимости от того, использовали аккумуляторы или нет. В сумме это дает как раз 18V. Из преимуществ 5S сборок можно отметить большее рабочее напряжение, а следовательно и наличие более мощного электродвигателя с большим крутящим моментом.

Разборка и основные части:

Поскольку я достаточно часто имею дело с подобного рода инструментами, то дабы оценить все инновации и уровень качества китайских творений, решил разобрать шуруповерт. Корпус, как обычно, стянут привычными винтами «звездочками». Это доставляет некоторые неудобства при разборке, но при наличие соответствующих бит/отверток, проблем быть не должно. Необходимо открутить 12 винтов и снять декоративную накладку, после чего корпус шуруповёрта раскроется на две половины и станут доступны «кишочки»:

Общее качество сборки хорошее: качественное литье корпуса из ударопрочного пластика с хорошей подгонкой и без всевозможных «заусенцев», наличие ребер жесткости, надежное крепление прорезиненных вставок, обильная смазка на большинстве элементах, качественная пайка, отсутствие остатков флюса на контактах и провода хорошего сечения. Хотелось бы отметить, что при одинаковой мощности устройств, с повышением рабочего напряжения снижается потребление тока и, следовательно, потери на нагрев. В связи с этим, требования к сечению проводов в таких моделях не такие строгие. У меня претензий нет, хотя перфекционисты могут заменить провода на более толстые из бескислородной меди.

В данной модели установлен 550мм коллекторный электродвигатель QLT MOTOR RS550-18V, рассчитанный на питание от 18V:

Из основных достоинств двигателя можно отметить хорошую мощность (крутящий момент) и более высокие обороты в сравнении с 12V собратьями.

Кнопка-регулятор рассчитана на 16А (2-24V):

В данной кнопке встроен трехпозиционный переключатель, при крайнем левом/правом положении которого меняется направление вращения патрона, а в среднем – фиксация кнопки для защиты от случайного нажатия при транспортировке или хранении. Ход кнопки достаточно мягкий, что позволяет с легкостью регулировать обороты в очень широком диапазоне (0 – 450 об/мин на первой скорости и 0 – 1550 об/мин на второй скорости).

Патрон с редуктором выглядят следующим образом:

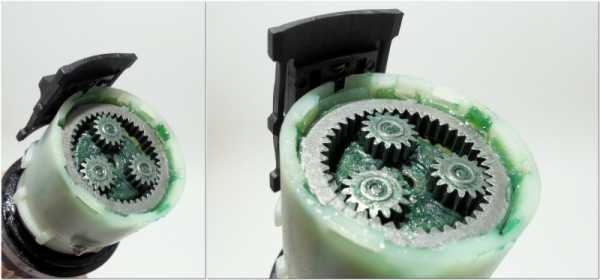

Редуктор здесь планетарный, трехрядный. Несомненный плюс конструкции – полностью металлические шестерни (сателлиты, корона и солнечная шестерня, запрессованная на валу двигателя) и обильное количество смазки:

Третий ряд шестерен также выполнены из металла:

Редуктор имеет свою коробку передач, т.е. обороты и крутящий момент регулируются не электроникой, а изменением передаточного отношения шестеренок. Для этого в верхней части редуктора имеется рычажок переключения – обычная/пониженная передача.

Если кому интересно, то вот два небольших ролика о планетарных передачах:

А также целый фильм:

Ограничительная муфта выглядит следующим образом:

Ее конструктив невероятно простой: с одной стороны давит жесткая пружина, с другой находятся по две пары закаленных шариков. В центре муфты имеется резьба, позволяющая закручивать/выкручивать упор, тем самым меняя усилие пружины. Чем сильнее закручиваем, тем сильнее пружина давит на шарики. Вторая пара шариков скрыта внутри корпуса и упирается в третий ряд редуктора. Чем сильнее пружина давит на шарики, тем сложнее им проскользнуть сквозь упоры редуктора.

Примерно так это выглядит:

Тут же можно заметить закрытый подшипник качения на валу.

Питание шуруповерта:

Как уже ранее упоминал, главная изюминка данного шуруповёрта – питание от пяти литиевых аккумуляторов (5S), вследствие чего мы имеем повышенный крутящий момент и более высокие обороты. Я уже ранее неоднократно упоминал о преимуществах литиевых источников питания (Li-Ion/Li-Pol) над никелевыми (NiCd), поэтому повторяться не буду.

Батарейный модуль шуруповерта выглядит следующим образом:

Батарея достаточно компактная, поскольку аккумуляторы расположены горизонтально. С переднего края присутствует кнопка с фиксатором. Для подключения зарядного устройства предусмотрен специальный разъем DC 5мм, расположенный с тыльной стороны:

Вес батареи совсем небольшой, около 300гр:

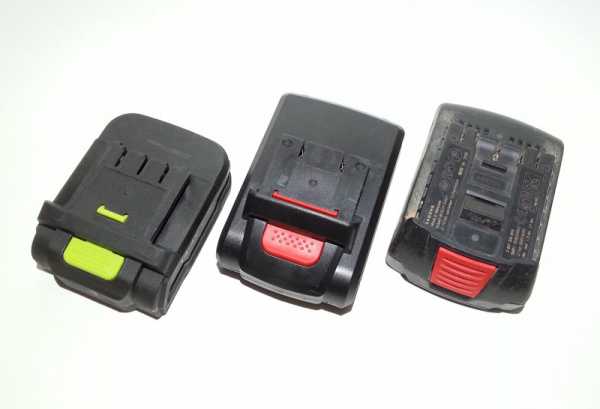

Вот сравнение батарейных модулей. Слева от прошлого шуруповерта Suntol SND235, в центре обозреваемый, справа от шуруповерта Bosch 18V:

Корпус батарейного блока крепится на 4 саморезах. Внутри установлены пять Li-Ion аккумулятора ф/ф 18650 (18мм диаметр, 65мм длина):

Аккумуляторы в обозреваемой батарее не имеют маркировки, как таковой. Указана лишь емкость 1300mah и дата производства – октябрь 2017г. Возможно, где-то под термоусадкой и скрывается маркировка, но мне лень вскрывать. Приятным бонусом является наличие специального холдера\держателя на 5 банок, защищающего их от механических воздействий (тряска, падение) и межбаночного короткого замыкания. Также есть хорошая новость для тех, кто планирует переделку батареи на более емкую – между корпусом и аккумуляторами присутствует небольшой зазор, позволяющий соединить «новые» банки кустарным способом с помощью пайки.

В разобранном виде батарейный модуль выглядит следующим образом:

По качеству батарейного блока нареканий нет никаких: токосъемы имеют достаточную толщину и прочность, соединение банок произведено точечной сваркой через никелевую ленту, присутствует плата защиты (защита от перезаряда / переразряда / высокого рабочего тока / короткого замыкания), силовые мосфеты применены с хорошим запасом. Единственное, что хотелось бы отметить – черный провод, соединяющий общий минус аккумуляторной сборки с платой BMS хотелось бы сечением поболее:

Более крупно плата BMS 5S:

Силовые мосфеты запараллелены и рассчитаны на 30V/100А, поэтому за их перегрев переживать не стоит. Микросхема контроллера защиты CW1053 компании CellWise контролирует напряжение на каждой ячейке и защищает их от перезаряда, переразряда (2,7V) и межбаночного короткого замыкания (КЗ). Шунт в виде высокоточного резистора R003 на выходе платы контролирует рабочий ток и отключает нагрузку (электродвигатель) при превышении рабочего тока или при коротком замыкании на выходе. Плата контроллера имеет функцию автовосстановления, т.е. блокировка защиты отсутствует (плата BMS самовосстанавливается). Какого-либо намека на балансировку банок нет, это лишь плата защиты от перезаряда, переразряда и максимального тока. Я специально чуток разрядил одну банку и как результат, она осталась недозаряжена.

Ну и пару слов для наших «диванных» теоретиков. Как уже неоднократно говорил, в некоторых брендовых шуруповертах, как например Bosch, плата защиты вообще отсутствует, не говоря уже о балансировке банок:

Поэтому боготворить без разбора всю продукцию брендов не стоит.

Вполне возможно, что какая-то из банок имеет чуть меньшую емкость, поэтому именно она становится ограничивающим фактором. На скрине хорошо видно, что после 16V кривая напряжения резко снижается до одного вольта, т.е. сработала защита на одной из банок, но что странно, полностью не обесточила выход. Т.е. по сути, среднее напряжение на банках около 3,4V и есть небольшой запас емкости, но на одной около 2,8V. В этом и заключается основной недостаток многобаночных батарей – чем больше элементов, тем ниже надежность и тем сложнее подобрать элементы с равными параметрами. В любом случае, на емкость в 1200mah можно рассчитывать смело.

Зарядное устройство:

Для зарядки аккумуляторной батареи в комплекте присутствует сетевой адаптер с евровилкой. Длина кабеля около1 метра, а на выходе вандалоустойчивый разъем DC 5мм:

Адаптер рассчитан на выход максимум 21V/1,3A:

Индикация простая – зеленый (заряжен) и красный (заряжается). Зарядный ток около 0,75А:

При емкости банок в среднем 1300mah, такой зарядный ток для них самый оптимальный. Безопасным считается ток, равный 0,5-0,7С, где С- емкость. По окончании заряда, напряжение на всех банках находится в пределах нормы. Необходимо помнить, что BMS плата не имеет балансировки и со временем может появиться небольшая разбалансировка. При активном использовании шуруповерта я рекомендую раз в полгода пройтись по каждой банке отдельно. Алгоритм простой: заряжаете штатным адаптером «до упора», пока не загорится зеленый индикатор, а затем простенькой платой заряда на основе контроллера TP4056 или аналогичной пройдитесь по всем банкам отдельно. Эта процедура выровняет напряжение и сократит и сократит потерю полезной емкости до минимума.

Тестирование шуруповерта:

Тестировать шуруповёрт на количество вкрученных саморезов не буду, ибо занимает кучу времени и требует n-ого количества саморезов и брусков. В небольшом видеоролике будет демонстрация крутящего момента путем закручивания различных саморезов, в т.ч. «компактных глухарей», а также тест на биение патрона с помощью развертки:

Плюсы:

+ все преимущества литиевого питания (низкий саморазряд, габариты, вес, низкая стоимость, ремонтопригодность, высокая энергоемкость) + высокий крутящий момент + хорошее качество изготовления, удобная прорезиненная ручка и основной корпус + правильная развесовка/балансировка + наличие двухпозиционного переключателя (хорошее тяговое усилие или обороты) + полностью металлический планетарный редуктор + встроенная подсветка + корректная защита благодаря наличию системы мониторинга батареи (BMS) + неплохая емкость батареи (около 1,2Ah) + наличие свободного места в батарее (возможность самостоятельной замены банок на более емкие) + Цена

Спорные моменты:

± нет дополнительной батареи (за такую цену норм, см. вариант с доп. батареей) ± чем больше элементов в батарее, тем ниже надежность (рабочие параметры vs надежность) ± встроенная подсветка расположена не на батарее (светит хорошо, но могло быть еще лучше) ± нет балансировки аккумуляторов (долгое время заряда vs емкость батареи)

Минусы:

— нет индикатора уровня заряда батареи — аккумуляторы не фирменные — отсутствует нормальное поясное крепление

Вывод: данная модель шуруповерта хороша, особенно с дополнительной батареей. Компактная, мощная, с хорошим кейсом – можно сказать, практически идеал. Из недостатков можно отметить лишь безымянные аккумуляторы, но заменить их на 2,5-3Ач не составит большого труда. Мощности (крутящего момента) хватит для любых задач, поэтому кто присматривает достаточно мощную модель, рекомендую присмотреться…

Купить данную модель можно здесь

Я рекомендую присмотреться к варианту с двумя аккумуляторами – здесь
