Традиционные заклёпки, как вид неразъёмных соединений, в домашнем хозяйстве встречаются редко, проигрывая по многим пунктам сварочным конструкциям. Кроме того, в большинстве случаев высоких прочностных показателей от заклёпок и не требуется.

Иное дело – вытяжные или резьбовые заклёпки. Соединения, выполненные с их помощью к неразъёмным отнести трудно, поскольку извлечение такого вида крепежа вполне возможно, не ослабляет прочность детали, и позволяет таким же образом установить новую заклёпку. Именно для таких операций и служат насадки-заклёпочники под шуруповёрты.

Резьбовая заклёпка представляет собой полую ступенчатую втулку, которая выполнена из прочного и – одновременно – пластичного пластика. Своим буртом она помещается на верхнюю плоскость соединяемых деталей, в то время, как стержневая часть крепежа полностью перекрывает всю длину соединения, несколько выступая за его нижний торец. В отверстие вводится стальной стержень с резьбой, на один размер больше, чем диаметр под резьбу отверстия в полой заклёпке. Вращая стержень, производят силовое внедрение стали в поверхность материала, вследствие чего тот деформируется, и своими складками образует внутренний бурт, прижимающий обе соединяемые плоскости друг к другу. После этого стержень вывинчивается из образованной внутренней резьбы внутри резьбовой заклёпки.

Резьбовые заклёпки выпускаются нескольких исполнений – с буртом, со шлицем, с уменьшённой опорной поверхностью и т. д. Они особенно удобны тогда, когда доступ к месту будущего соединения ограничен только одной поверхностью. Такие изделия обычно изготавливают из нержавеющей стали, алюминия или его сплавов, а номенклатурный ряд для резьбовых заклёпок регламентируется евростандартами АС-ITRG. Области применения: монтаж систем кондиционирования и вентиляции, сборка мебели, внутренние ремонтные работы в салоне автомобиля и т. д.

Вытяжные заклёпки, иначе называемые ещё тяговыми – также продукт европейских технологических решений: их размеры и прочностные параметры соответствуют требованиям DIN 8337. В отличие от резьбовых заклёпок, внедряющийся в полое тело вытяжной заклёпки стержень – гладкого поперечного сечения. Он удаляется после обеспечения соединения, и к повторному применению не годится. Поскольку при соединении такого рода крепежом, заклёпка заворачивается своей образующей вовнутрь имеющегося отверстия, то таким образом можно соединять между собой тонкие листовые детали, чего не могут обеспечить резьбовые заклёпки. Изготавливаются вытяжные заклёпки также из высокопластичных металлов и сплавов.

Таким образом, если снабдить стандартный шуруповёрт насадкой, в которой можно закрепить вращающийся стержень – гладкий или резьбовый – то процесс монтажа не только ускорится, но и станет более качественным, поскольку крутящий момент инструментальной головки можно легко регулировать.

К конструкции шуруповёртов, пригодных для применения под монтаж заклёпок, предъявляется одно требование – их привод должен допускать реверсирование. Важно также и рабочее напряжение аккумуляторной батареи: оно не должно быть ниже 14,4 В. Выпускаемые основными производителями насадки рассматриваемого предназначения классифицируются по следующим параметрам:

По длине рабочей части, которая различными производителями варьируется в пределах 100…200 мм.
По диаметру монтируемой заклёпки: от М2,5 до М10.
По допускаемому материалу – только цветные металлы и сплавы, либо ещё и нержавеющая сталь.

Универсальная насадка-заклёпочник на шуруповёрт в разнообразном ассортименте типоразмеров выпускается торговыми марками Rivedrill (Испания) и Absolute (Тайвань).

Особенности действия таких насадок, и их отличия заключаются в следующем.

Насадка под шуруповёрт для заклёпок от Rivedrill изготавливается в комбинированном пластико-металлическом корпусе, поэтому её вес не превышает 0,3 кг. Таким образом, существенного превышения мощности привода основного инструмента не потребуется. При этом и работа мастера с шуруповёртом будет достаточно комфортной, поскольку инструмент можно удерживать во время монтажа заклёпки при помощи одной руки.

Крепление насадки унифицировано с посадочным местом рабочей головки, причём тип привод шуруповёрта значения не имеет: возможно применение таких насадок даже к пневматическому инструменту.

Насадки от Rivedrill для резьбовых заклёпок выпускаются в следующей номенклатуре:

Rivedrill Е95Н – инструмент, который более всего подходит для домашнего применения. При помощи насадки этой модели возможна установка резьбовых заклёпок диаметром до М4 из нержавеющей стали. Подходит такая насадка и для вытяжных заклёпок, изготовленных из алюминия;
Rivedrill NutDrill – профессиональная модель, предназначенная для установки резьбовых заклёпок диаметром до М10.

Насадка-заклёпочник на шуруповёрт реализуется в комплекте с монтажным ключом, предназначенным для оперативной установки устройства в рабочую головку основного инструмента.

Насадки от Absolute имеют меньший диапазон своей функциональности: с их помощью можно устанавливать резьбовые заклёпки до М5 включительно. Пригодны они и для вытяжных заклёпок.

Технология работы насадки-заклёпочника

При выборе типоразмера следует учитывать не только принципиальную возможность использования шуруповёрта под монтаж заклёпок, но также и проверить, устанавливается ли насадка непосредственно во внутреннем шестиграннике вала инструмента. В последнем случае габаритные размеры оснастки в сборе уменьшаются, и функциональность её применения возрастёт. Фиксация насадки выполняется специальным ключом, прилагаемым к узлу.

Далее проверяют возможность свободной установки хвостовой части заклёпки в посадочное место насадки и закрепляют насадку в патроне шуруповёрта, для чего на несколько секунд включают режим реверса двигателя, зажимая при этом патрон ключом.

После этого устанавливают заклёпку в подготовленное отверстие, переводят двигатель на прямое (правое) вращение, и прижимают насадку к головке заклёпки. По мере заглубления резьбового стержня в заклёпку она вначале деформируется, а затем складывается во внутренний фланец образующегося соединения. При этом излишек металла обрезается, что распознаётся по характерному щелчку.

В этот момент вращения вала вновь реверсируется. Стержень поднимается и извлекается из насадки, после чего она пригодна для установки следующей заклёпки.

Для надёжной работы насадки-заклёпочника на шуруповёрт необходимо придерживаться несложных требований текущего обслуживания:

Своевременно очищать внутреннюю полость рабочей головки от возможных остатков материала заклёпки;
Регулярно смазывать густой смазкой прижимные клиновые губки насадки;
Проверять степень износа узла зажима: глубина поверхностных рифлений не должна быть меньше разницы между значением диаметра выступов и диаметра впадин резьбовой заклёпки;
Перед началом использования насадки консервационную смазку тщательно снимают, иначе возможно заклинивание ножки заклёпки в патроне насадки.

Приобретая насадку-заклёпочник на шуруповёрт, потребителю стоит ознакомиться с технологическими возможностями её использования, которые приводятся в паспорте на изделие. В любом случае применение универсальной насадки выгодно, поскольку избавляет потребителя от приобретения малоуниверсального заклёпочника, и расширяет функциональность стандартных шуруповёртов. Качество монтажа заклёпок при этом не изменяется, если подобрать насадку, соответствующую мощности и числу оборотов основного инструмента.

imhodom.ru

Насадка заклёпочник | Новое применения шуруповёрта

Насадка-заклёпочник - инструмент для установки заклёпок при помощи шуруповёрта

Что делать, если перед вами поставлена задача по установке заклёпок в количестве, которое сложно осилить при помощи ручного инструмента, но, в то же время, которое не настолько велико, чтобы оправдать покупку дорогостоящего пневматического или аккумуляторного заклёпочника? В ситуации, когда сроки поджимают, а бюджета на профессиональный инструмент нет, насадка на шуруповёрт для установки заклёпок окажется для вас настоящей находкой: благодаря недорогому адаптеру, ваш шуруповерт превратится в полноценный силовой заклёпочник.

Насадка-заклёпочник - это относительно новый, но стремительно набирающий популярность, вид заклёпочного инструмента. Безусловно, клепальные насадки не способны заменить профессиональный инструмент, но свою нишу они займут, вернее уже заняли. Растущий интерес к инструменту подобного рода не случаен, судите сами:

Преимущества насадки-заклёпочника:

УНИВЕРСАЛЬНОСТЬ. Насадка-заклёпочник работает с любым сверлильным инструментом (при условии наличия функции реверса). В каждом хозяйстве найдётся шуруповёрт, дрель или перфоратор. Вы можете установить насадку на свой инструмент, зажав её шестигранный хвостовик в зажимной патрон, подобно тому, как вы фиксируете сверло или биту.

КОМПАКТНОСТЬ. Насадка-заклёпочник имеет малые габариты и помещается в стандартный кейс вместе с шуруповертом или дрелью. Таким образом, для работы на выезде вам не нужно брать с собой несколько кейсов с разными инструментами - все помещается в одном.

НИЗКАЯ ЦЕНА. Стоимость насадки-заклёпочника в разы ниже профессионального силового инструмента. Конечно, механический клепальный инструмент обойдётся ещё дешевле, но, поработав насадкой, вам не захочется возвращаться к ручному заклёпочнику, особенно, если речь идёт о большом объеме работ.

АВТОНОМНОСТЬ. Насадка-заклёпочник в сочетании с беспроводным шуруповертом предоставляет вам полную свободу действий. Вы можете работать в любом месте, без привязки к сети электропитания и/или пневмолинии, например, в гараже, на крыше или где-то на выезде. Если в ответственный момент батарея шуруповёрта разрядится, вы всегда сможете завершить установку заклёпки, докрутив шестигранный хвостовик насадки вручную при помощи подручного инструмента.

РАБОЧИЙ ДИАПАЗОН. Как правило, в комплект поставки насадки-заклёпочника входит набор оснастки для установки заклёпок разного диаметра. В случае необходимости, оснастку можно быстро заменить прямо на месте и без дополнительного инструмента.

БЕЗОПАСНОСТЬ. При работе с некоторыми видами механических заклёпочников (например, кистевой инструмент для установки вытяжных заклёпок) в момент отрыва стержня заклёпки, кисти рук оператора подвергаются сильной толчковой вибрации, воздействие которой приводит к микротравмам и оказывает негативное воздействие на суставы пальцев рук. Работа с насадкой-заклёпочником исключает подобный эффект.

ПРОИЗВОДИТЕЛЬНОСТЬ. При работе насадкой-заклёпочником оператор затрачивает на 70 - 90% меньше физических усилий, чем при работе с ручным заклёпочным инструментом. Это означает, что оператор меньше устаёт и за тот же промежуток времени сможет сделать больше. Конечно же ожидать от насадки производительности на уровне специализированного клепального инструмента не стоит, однако, по сравнению с ручным заклёпочным инструментом, скорость вашей работы существенно возрастёт, особенно после наработки моторики.

Как говорится, лучше один раз увидеть, чем сто раз услышать, поэтому предлагаем вам посмотреть видео сравнения насадки на шуруповерт и ручного кистевого заклёпочника в работе:

Конечно же, речь не идет о соревнованиях на скорость, в первую очередь нас волнует качество полученного соединения и здесь насадка-заклёпочник не подведёт - соединение получается таким же прочным и надёжным, как если бы вы устанавливали заклёпку профессиональным инструментом, при этом насадка позволяет полностью контролировать процесс установки так же, как при работе с ручным инструментом. Как бы там ни было, после сравнения становится очевидно, что работа при помощи насадки-заклёпочника идёт быстрее, при этом вы практически не тратите физических сил.

Недостатки насадки-заклёпочника

Справедливости ради стоит отметить, что недостатки у насадок для установки заклёпок тоже имеются:

РАБОТА ДВУМЯ РУКАМИ. Для установки заклёпки при помощи насадки на шуруповёрт понадобится обе руки. Одной вы держите силовой инструмент, нажимая кнопку пуск, другой - корпус насадки, чтобы он не вращался - иначе магии не произойдёт. Это не всегда удобно, особенно, когда оператору нужно придерживать соединяемые детали или держаться самому. Штатного приспособления, которое бы удерживало насадку в неподвижном состоянии относительно корпуса сверлильного инструмента не существует. Однако некоторые умельцы используют толстую проволоку или хомуты для того, чтобы зафиксировать насадку и высвободить одну руку.

МАЛЫЙ РЕСУРС. По своей сути, насадка-заклёпочник - это компромисс между простейшим ручным и специализированным профессиональным заклёпочным инструментом. Этот вид инструмента идеально подходит для бытового применения или выполнения небольшого объема работ на мелком производстве. Для использования в профессиональных целях подойдут лишь несколько моделей, например, Rivedrill Highpower и Rivedrill Nutdrill, остальные насадки могут не выдержать интенсивного использования.

РАБОЧИЙ ХОД. В силу специфики конструкции, большинство насадок-заклёпочников имеют ограниченный рабочий ход. В среднем, это значение равно 10 мм. На первый взгляд может показаться, что это слишком мало, но в действительности 10 мм - более, чем достаточно для установки большинства стандартных заклёпок при условии, что вы правильно подобрали размер заклёпки под толщину соединяемых материалов. Исключением являются специальные виды заклёпки. Для установки подобных заклёпок можно воспользоваться профессиональной линейкой насадок заклёпочников с увеличенным рабочим ходом.

РЕВЕРС. Для установки заклёпок при помощи насадки ваш сверлильный инструмент должен обладать функцией реверса (вращение против часовой стрелки). Существует мнение, что переключение сверлильного инструмента в реверс и обратно плохо сказывается на сроке службы инструмента. Однако за свою практику мы не сталкивались с подобными жалобами. Материалов, свидетельствующих о снижении ресурса силового инструмента при использовании функции реверса найти не удалось, да и здравый смысл подсказывает, что едва ли штатная функция может нанести урон инструменту.

Виды насадок на шуруповерт для установки заклёпок

Строго говоря, насадки-заклёпочники можно разделить на две основные категории по типу заклёпок с которыми они работают:

насадка-заклёпочник для установки вытяжных заклёпок

Эта насадка способна превратить ваш сверлильный инструмент в силовой заклёпочник для установки вытяжных (тяговых) заклёпок. Вытяжные или, как их еще называют, "комбинированные" заклёпки, позволяют соединять различные материалы всевозможной толщины. Технология очень проста, но позволяет устанавливать заклёпку без доступа с обратной стороны соединяемых материалов. Подробнее об устройстве вытяжных заклёпок и соединении на их основе вы можете прочитать в серии наших статей об этом виде заклёпочного соединения. Что касается самих насадок, более подробно мы рассмотрим их устройство в статье "Устройство и обслуживание насадки для установки вытяжных заклёпок". Не смотря на то, что установка тяговых заклёпок при помощи насадки и шуруповёрта не требует особой квалификации, есть несколько нюансов, которые следует знать, чтобы избежать проблем в работе с насадкой - заклёпочником. В статье "Насадка для вытяжных заклёпок | 9 практичных советов" мы делимся практическим опытом работы с этим видом клепального инструмента.

Насадка-заклёпочник, для установки резьбовых заклёпок гаек

Резьбовые заклёпки гайки (или гаечные заклёпки) незаменимы в случаях, когда в тонком листовом материале необходимо создать надёжную резьбу. Со всеми подробностями резьбовых заклёпок и соединения на их основе вы можете ознакомиться в серии наших статей. Резьбовая насадка-заклёпочник позволит применить ваш шуруповёрт (или другой сверлильный инструмент) для установки гаечной заклёпки. Крутящий момент, передаваемый от шуруповерта на насадку-заклёпочник, производит тяговое усилие, под воздействием которого заклёпка деформируется и надёжно обжимает соединяемые материалы. По завершению установки резьбовой шток насадки выкручивается из заклёпки и вы получаете не только крепкое соединение, но и надёжную резьбу в несколько витков. Больше подробностей об этом виде заклёпочного инструмента, а также обзор моделей, представленных на рынке вы найдёте в нашей статье "Обзор насадок-заклёпочников для установки резьбовых заклёпок".

В каталоге компании АЙРИВЕТ вы найдёте большой выбор насадок заклёпочников.

Если у вас остались вопросы по выбору насадки на шуруповёрт для того или иного вида заклёпок, оставляйте комментарии под статьёй - мы постараемся дать развёрнутый ответ в ближайшее время.

Если вам нужна помощь в выборе инструмента для выполнения вашей технической задачи свяжитесь с нами - наши специалисты помогут вам определиться с выбором.

Данный материал соответствует запросам: насадка-заклёпочник, насадка для заклёпок, адаптер заклёпочник, резьбовая насадка на шуруповерт, резьбовая насадка на дрель, вытяжная насадка на дрель, адаптер для заклёпок, клепальная насадка на шуруповерт, клепальная насадка на дрель, клепальный адаптер на дрель, клепальный адаптер на шуруповерт, заклёпочник шуруповёрт, клепальная головка, насадка заклёпочник на шуруповерт купить, насадка для вытяжной заклёпки, насадка для резьбовой заклёпки, заклёпочная насадка, rivedrill, rivedrill e95h, rivedrill highpower, rivedrill nutdrill, rivedrill купить, насадка заклепочник airpro, насадка заклепочник messer, насадка messer, насадка airpro, насадка заклёпочник absolut, насадка absolut.

irivet.ru

Заклёпочник HILDA. Насадка на шуруповёрт

Здравствуйте. В своём сегодняшнем небольшом обзоре я расскажу о заклёпочнике-насадке на шуруповёрт. Нетерпеливым сразу скажу, вещь оказалась удобная, хотя и не без недостатков. Вполне могу её порекомендовать. Я не планировал делать на неё обзор, но поскольку работать с насадкой действительно легко, я решил поделиться этим с вами. Приглашаю под кат за подробностями.

Заказ был сделан 12 марта:

Ордер

Уже 13 марта магазин отправил товар и пакет, вырвавшийся из Внуково, 24 апреля наконец то добрался до меня:

Пакет

Упаковка как таковая – отсутствует, насадка поставляется в пакетике. Помимо насадки в комплект входят два ключа:

Четыре сменных насадки-наконечника под вытяжные заклёпки различного диаметра:

2.4 мм, 3.2 мм, 4.0 мм, 4.8 мм

Одна насадка сразу установлена на сам заклёпочник:

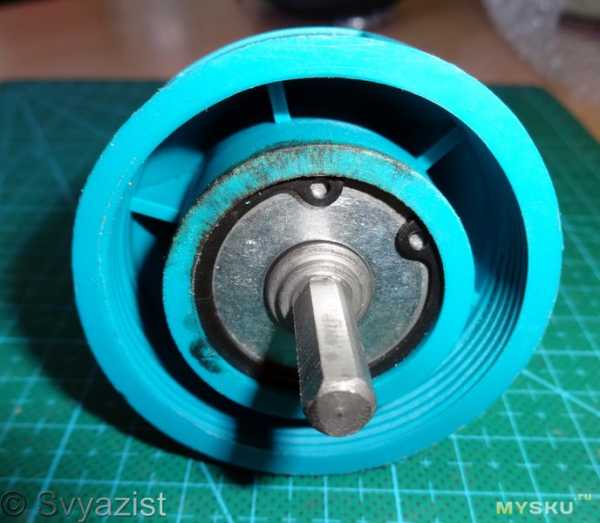

Ось, зажимаемая в патрон шуруповёрта, вращается на подшипнике:

С внутренней части корпуса присутствует резьба, возможно, что насадка подходит к какому-либо шуруповёрту у которого можно открутить часть с патроном и навернуть этот заклёпочник, что сразу лишит насадку минуса, о котором я напишу ниже.

Насадка, естественно, приехала чистой, грязь на заклёпочнике на фото – это тот редкий случай, когда я не делал сначала фото полученного товара, как делаю с товаром для обзоров, а сразу пустил заклёпочник в дело, не планируя писать обзор, как я уже и написал в самом начале.

Рабочая часть заклёпочника – металлическая:

Принцип работы заклёпочника – прост. Включив сначала шуруповерт на откручивание, мы выкручиваем толкатель с цанговым зажимом из корпуса, подпружиненная цанга открывается уперевшись в корпус сменной насадки и в заклёпочник можно вставить «хвост» вытяжной заклепки. О том, что цанговый зажим открылся свидетельствуют характерные щелчки при вращении:

Затем нужно переключить шуруповёрт в режим закручивания и зажим потянет заклёпку оторвав затем её «хвост»:

Хвост вывалится сам, когда мы опять раскроем зажим.

Если я описал не очень понятно – в конце обзора будет небольшое видео демонстрирующее данный процесс.

Зажимаем насадку в патрон шуруповёрта:

Открываем зажим и вставляем заклёпку:

Насадка рядом с традиционным заклёпочником:

Насадка оказалась более удобной в работе. Имеет меньший вес и габариты, свободно помещаясь в коробке с шуруповёртом. К тому же шуруповёрт всё-равно понадобится для того, чтобы сделать отверстие под заклёпку.

Вот видео демонстрирующее процесс:

Результат:

И теперь о минусе. Насадкой не получится работать одной рукой, например, держась одной рукой за стремянку. Требуется придерживать рукой корпус заклёпочника, что бы он был неподвижен. Или нужно что-либо колхозить для взаимного скрепления насадки и шуруповёрта.

Но если этот момент не критичен (традиционным заклёпочником всё равно можно работать только двумя руками), то эта насадка очень удобна в работе, а обычный заклёпочник я пока уберу на полку. Спасибо за внимание.
