Универсальное Зарядно Разрядное устройство для шуруповерта. Зарядка для шуруповерта самодельная


Зарядка для шуруповерта своими руками

Как отремонтировать зарядное устройство шуруповерта

В кладовке пылился шуруповерт модели Skil 2301 (китайского производства). Работал он плохо -разряжался в течении 5-10 мин. наконец решил его починить #8211 и вот что получилось.

Зарядка подвела

Проверил аккумуляторы с помощью тестора — они оказались исправны. Причина была в зарядном устройстве. Заявленной мощности в 400 мА на блок питания не хватало: экономия производителя на меди в трансформаторе не давала произойти полной зарядке (см. рис. 1 на стр. 18).

Решил сделать зарядное устройство на специализированной микросхеме (МС), которая бы контролировала заряд. Выбор пал на МАХ 713 — доступно и недорого. В аккумуляторном блоке находятся 10 зарядных емкостей по 1.2 В, 1200 мА. Прочитав номенклатуру на микросхему, пришел к почти типичному схемному решению, подходящему для меня:

  1. Входное напряжение — 21,5 В.
  2. 10 аккумуляторов (фото 1).
  3. Зарядный ток — 0,5 А.
  4. Время отключения таймера—180 мин.

Помог токовый регулятор

В МС очень нежный узел, есть собственное питание, поэтому нежелательно, чтобы ток превышал 10 мА. В противном случае МС выходит из строя и повреждается внутренний блок питания микросхемы. Чтобы усилить схему, ввел простой токовый регулятор на LM 317.

На заметку

VT2 транзистор многие не ставят, но производитель рекомендует его в случае, когда входное напряжение превышает 15 В (рис. 2).

Катушку индуктивности можно и купить, но я намотал сам (фото 2). Ее ток составляет не менее 1,5 А. Размеры катушки L1 — N 48 23x14x10 мм, где da (внешний) = 23 мм, di (внутренний) = 14 мм, h (толщина кольца) = 10 мм.

Намотал 60 витков ПЭЛ d 0,6 мм (рис. 3).

Самое сложное было — разместить всю схему в коробочку родной зарядки устройства (фото 3-6).

После сборки провел испытание — аккумуляторы заряжались 2 часа 40 мин. при силе тока 500 мА, быстрый заряд автоматически отключился. Из этого следует, что микросхему рассчитал правильно, устройство работает исправно.

Кстати

Подобным образом на базе этой микросхемы можно для любой зарядки создать данное устройство, изменяя схему.

ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ШУРУПОВЁРТА

ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ШУРУПОВЁРТА

Недавно приобрёл недорогой китайский шуруповёрт и в процессе эксплуатации почти сразу заметил слабое звено: зарядное устройство. И не удивительно, ведь трансформатор с простым выпрямителем, что стоял внутри, при повышенном напряжении в сети 220 В заметно грелся, а при пониженном зарядка шла очень медленно. Пришлось потратить один вечер и заменить штатное зарядное устройство от шуруповёрта на самодельное новое, с использованием составного транзистора КТ829.

Зарядка для шуруповерта своими руками

Среди электроинструментов, как бытовых, так и профессиональных, шуруповерт один из самых востребованных. С его помощью можно не только выкручивать и вкручивать саморезы, но и сверлить отверстия. Инструментами, питающимися от сети, пользоваться можно не всегда и не везде, да и шнур все время мешает работе. От этих недостатков избавлены аккумуляторные шуруповерты. С ними можно свободно перемещаться и не зависеть от наличия в помещении розетки.

Важным элементом каждого аккумуляторного инструмента является батарея, позволяющая работать с ним автономно. Это очень удобно, но рано или поздно перед каждым владельцами такого электроинструмента встает вопрос о том, как зарядить аккумулятор шуруповерта.

Содержание
Типы аккумуляторов, используемых для работы шуруповерта

Прежде чем приобрести для шуруповерта новые аккумуляторные батареи, необходимо тщательно изучить инструкцию к устройству. Инструменты, необходимые для работы, могут быть профессиональными, бытовыми и полупрофессиональными. Аккумуляторы к ним отличаются друг от друга емкостью, качеством и ценой.

Для определенных работ предназначены и определенные виды аккумуляторных инструментов, рассчитанные на разные нагрузки, поэтому и батареи для них нужны разные. Чем больше показатель мощности аккумулятора, тем дольше он может проработать. Для удобства лучше иметь две батареи, чтобы можно было при работе с одной подзаряжать вторую. Часто вторая батарея уже включена в комплект при продаже инструмента.

Для шуруповертов можно использовать различные типы аккумуляторов. Чаще всего применяются никель-кадмиевые (Ni-Cd) и никель-металл-гидридные (Ni-MH), а в последнее время еще и литий-ионные (Li-Ion).

Самыми распространенными из них являются никель-кадмиевые аккумуляторы, отличающиеся компактными размерами, большой емкостью и приемлемой ценой. Эти батареи можно эффективно заряжать более тысячи раз в зависимости от их конструкции, чистоты материалов, режима эксплуатации, в том числе и правильности заряда. Однако эти устройства обладают так называемым эффектом памяти, и если их заряжать, не дожидаясь полной разрядки, емкость батареи будет постепенно снижаться. Кроме того, производство таких элементов настолько токсично, что Евросоюз на своей территории от него отказался.

На втором месте по частоте использования никель-металл-гидридные аккумуляторные батареи, представляющие новое поколение подобных устройств. С точки зрения экологии, и производство, и утилизация этих элементов питания практически безопасны. К плюсам аккумуляторов этого типа относят то, что у них меньше выражен эффект памяти, а к минусам #8212 высокий ток саморазряда. Эти батареи нужно хранить заряженными, а при перерыве в работе, превышающем месяц, их требуется полностью перезаряжать.

Не так давно для аккумуляторных инструментов стали использовать более мощные литий-ионные аккумуляторы. Они также не имеют такого недостатка, каким является эффект памяти, требующий для восстановления емкости периодических циклов разряда. Однако эти батареи плохо переносят низкие температуры, и с ними нежелательно работать в морозы. Несмотря на быстрый заряд и высокую емкость, они пока не очень популярны, так как цена их довольно высока.

Особенности зарядки аккумуляторов

Как правильно заряжать аккумулятор шуруповерта, чтобы он прослужил, как можно дольше?

Перед первым использованием батареи требуется зарядить, поскольку они разряжаются во время хранения. Чтобы емкость аккумулятора шуруповерта стала максимально возможной для никель-кадмиевого элемента, рекомендуется его трехкратная зарядка и последующая разрядка. Таким образом, так как у новой батареи емкость неполная, ее нужно довести до рабочей полной емкости. После этого аккумуляторы нужно будет заряжать, как только их мощность станет минимальной. Литий-ионные батареи более просты в использовании. Они не имеют эффекта памяти, поэтому можно не доводить их до полной разрядки и заряжать тогда, когда это удобно.

При зарядке нужно учитывать оптимальный температурный режим процесса. Лучше, чтобы температура окружающей среды была выше десяти градусов и не превышала сорока. Во время зарядки аккумуляторы иногда нагреваются, однако так быть не должно, так как перегрев отрицательно влияет на их работу, и нужно их охлаждать. В зарядном устройстве батареи оставлять нежелательно. Да и хранить их лучше, отсоединив от шуруповера, отдельно от самого инструмента. Если аккумуляторы не используются длительное время, их следует подзаряжать один раз в месяц.

Аккумуляторные батареи лучше покупать в специализированных точках продажи. Правильная эксплуатация поможет увеличить их срок службы. Элементы при работе нежелательно разряжать полностью, до остановки двигателя. На то, что они нуждаются в зарядке, укажут их заметно пониженные рабочие характеристики.

Сколько времени нужно заряжать аккумуляторы шуруповерта?

Как правило, время зарядки аккумулятора шуруповерта указывается в инструкции к инструменту. Следует тщательно придерживаться этих рекомендаций. Часто зарядное устройство имеет специальную систему индикации, помогающую понять, как идет процесс зарядки. Благодаря этому можно легко определить с тем, сколько заряжать аккумулятор шуруповерта. Когда зарядка завершается, нужно вовремя прервать ее, чтобы не повредились батареи. В среднем устройство зарядное аккумулятор для шуруповерта может подзаряжать примерно от получаса до 7 часов. Практика показывает, что аккумулятор типа Ni-Cd емкостью 1,2 Ач заряжается током 250 мА около семи часов. Ток зарядки поддерживается с помощью сетевого адаптера.

Следует учитывать, что существуют два вида зарядных устройств для аккумулятора обычный и импульсный. Стандартное обычное зарядное устройство чаще используется в непрофессиональном инструменте, оно заряжает батарею примерно за 3-7 часов. Импульсное больше подходит для профессиональных механизмов. Благодаря ему работоспособность аккумулятора может восстановиться максимум за час.

Нужно ли заряжать аккумуляторы перед хранением?

Если аккумуляторный инструмент долгое время не используется, специалисты советуют внимательно отнестись к аккумуляторным элементам.

Никель-кадмиевые аккумуляторы перед хранением рекомендуется разрядить, но не до ноля, а до такого состояния, когда инструмент перестает работать в полную силу. При длительном хранении для восстановления емкости батареи нужно произвести 3-5 полных циклов ее разрядки и зарядки. В процессе эксплуатации инструмента также желательно следить за тем, чтобы аккумулятор перед зарядкой был разряжен не частично, а полностью.

Никель-металлогидридные аккумуляторы имеют более высокую величину саморазряда, чем у предыдущих элементов. Их рекомендуют хранить заряженными, а после длительного отдыха заряжать около суток. Для этого вида батарей частичный разряд предпочтительнее. Их емкость снижается после 2-3 сотен циклов зарядки-разрядки.

Литий-ионные аккумуляторы, отличающиеся отсутствием эффекта памяти, можно заряжать в любое время, каким бы не была степень их разряда. У этих батарей самый низкий уровень саморазряда при высокой емкости. Не рекомендуется полностью разряжать их, поскольку это может привести к отключению защитной схемы. Электроинструменты с такими аккумуляторами оснащены контрольной электроникой, при повышении температуры или напряжения отключающей элемент от нагрузки. Эти аккумуляторные батареи рекомендуется хранить заряженными на 50 процентов. Количество циклов зарядки-разрядки не влияет на емкостные характеристики элементов, однако срок их использования ограничен временем и составляет порядка двух лет.

Что делать, если не заряжается аккумулятор шуруповерта?

Если не заряжается аккумулятор шуруповерта, возможно, причину стоит искать в его изношенности либо в неисправной работе зарядного устройства. Однако нередко проблема заключается в нарушении контакта между клеммами батареи шуруповерта и зарядного устройства, так как со временем они разгибаются. В этом случае можно разобрать зарядное и подогнуть его клеммы.

Кроме того, через некоторое время использования и контакты аккумулятора, и контакты зарядного устройства могут окисляться и загрязняться. Даже незначительные изменения такого рода могут помешать нормальной зарядке батарей. Это обычно выражается в значительном уменьшении и времени заряда, и продолжительности работы самого аккумуляторного электроинструмента. Чтобы такого не было, нужно периодически протирать контакты батареи, зарядного устройства для аккумулятора шуруповерта и инструмента.

К сожалению, характеристики аккумуляторных элементов со временем ухудшаются. Так, при неправильной эксплуатации никель-кадмиевых батарей, чаще всего используемых в бытовых моделях шуруповертов, они быстро теряют емкость. Знатоки иногда советуют разгонять такие аккумуляторы. Аккумуляторный блок разбирается, и определяются проблемные элементы. После этого требуется их зарядка. Каким током заряжать аккумулятор шуруповерта в этом случае? Специалисты рекомендуют сначала зарядить такие элементы большим током, чем это положено, потом разрядить их и еще раз зарядить, но малым током. Если в Ni-Cd аккумуляторах еще не испарился электролит, такая терапия, возможно, поможет вернуть их к жизни.

Кроме того, можно восстановить один аккумуляторный блок из двух, частично утративших емкость, выбрав из них и спаяв вместе целые банки. После этого для выравнивания заряда требуется полностью зарядить и разрядить несколько раз восстановленный блок.

Также причина в том, что батарея не заряжается, может быть в температурном датчике (видео).

Добавить комментарий Отменить ответ

Источники: http://kak-svoimi-rukami.com//06/remont-zaryadki-shurupoverta-svoimi-rukami/, http://elwo.ru/publ/skhemy_zarjadnykh_ustrojstv/zarjadnoe_ustrojstvo_dlja_shurupovjorta/8-1-0-303, http://problem-netu.ru/samoe-interesnoe/zaryadka-dlya-shurupoverta-svoimi-rukami/

sferatd.ru

Как изготовить самодельное зарядное устройство для шуруповерта -

Как изготовить самодельное зарядное устройство для шуруповерта? В строительном деле главным помощником является шуруповерт. Без него очень сложно в работе по сборке мебели, при закручивании всяких болтиков и гаек. И если он перестает работать, то сразу возникают проблемы.

Устройство зарядки на аккумуляторный шуруповерт.

Можно, конечно, пойти в магазин и купить готовое зарядное устройство, но цена порой очень кусается. Иногда и цена подходит, но нужной модели аккумулятора нет, и тогда остается один выход – создать самому зарядное устройство.

Какие бывают типы аккумуляторов? Чаще всего на рынке можно встретить никель-кадмиевые аккумуляторы. Они привлекают покупателей своими размерами и приемлемой ценой.

Схема быстрой зарядки.

Этот вид аккумулятора очень эффективен тем, что его можно очень часто заряжать, только до полного заряда. Но у него есть один недостаток, такой вид токсичный, поэтому от него отказались в Европе.

Следующим видом является никель-металл-гидридный, с точки зрения экологии он вполне безопасен. Эти батареи можно не использовать очень долго, но при необходимости нужно постоянно перезаряжать. Еще одним из популярных видов является литий-ионный аккумулятор, минус которого состоит в том, что этот вид плохо переносит низкие температуры воздуха, а цена очень высокая на данный вид товара.

Как сделать зарядное устройство шуруповерта

Для самодельного зарядного устройства вам понадобятся следующие материалы и инструменты:

  • зарядный стакан;
  • испорченная батарея;
  • два провода длиной по 15 см;
  • паяльник;
  • отвертка;
  • дрель;
  • нож;
  • термопистолет.

Приступают к сборке аккумулятора:

Схема аккумулятора для шуруповерта.

Берут зарядный стакан и аккуратно вскрывают, с помощью паяльника оклеивают клеммы и всю электронику.

Затем берут испорченную батарею и с помощью паяльника отпаивают клеммы с плюса и минуса. Для дальнейшей работы не забудьте маркером на крышке батареи пометить, где был плюс и минус.

В подготовленном стакане делают отметки, где будут проходить проводки.

С помощью дрели делают отверстия, если нужно, то с помощью лезвия подгоняют по размеру.

Проводки пропускают через готовые отверстия, берут дрель и припаивают проводки к стакану (очень важно соблюдать полярность).

Для того чтобы разъем батареи не развалился, внутрь вставляют предварительно сделанную имитацию батареи из картона.Крышку от батареи с помощью термопистолета прикрепляют к зарядному стакану.

И самым последним действием будет прикрепить нижнюю крышку к зарядному стакану.

Зарядное устройство готово, теперь его нужно вставить в переходник, а переходник в аккумулятор.

Вернуться к оглавлению

Устройство для шуруповерта из USB источника

Вам понадобятся такие материалы и инструменты:

Схема проверки аккумулятора амперметром.

  • шуруповерт;
  • розетка или гнездо от прикуривателя в автомобиле;
  • usb зарядное устройство;
  • предохранитель с машины на 10 А;
  • соединения разъемные обжимные;
  • краска;
  • изолента;
  • скотч.

Приступают к работе:

Для начала разберите шуруповерт на все мелкие детали, вам не понадобится статор, якорь, редуктор и вся верхняя часть.С помощью ножа отрежьте верхний корпус от ручки.

Следующим этапом будет работа с дрелью, нужно в боковой части ручки просверлить отверстие и немного его заточить. Тут будет находиться предохранитель.

Возьмите провода с обжимными концами и соедините их с предохранителем.

В корпусе от ручки шуруповерта нужно закрепить предохранитель с проводами с помощью клея из пистолета.

Схема устройства зарядного устройства для аккумулятора шуруповерта.

Когда это все сделали, подсоединяете к разъему батареи.В верхней части шуруповерта монтируете обжимные провода к розетке от прикуривателя и, чтобы все хорошо закрепить, используете клеевой пистолет.

Чтобы все хорошо зафиксировать, обмотайте скотчем весь корпус ручки.Собираете весь шуруповерт и все хорошо соединяете изолентой.

Для эстетичного вида нужно отшлифовать зашпаклеванную часть и все покрыть краской.

Вернуться к оглавлению

Особенности зарядки батареи шуруповерта

Запомните главное правило: перед использованием батареи ее необходимо хорошо зарядить, так как во время хранения она разряжается.

Все виды аккумуляторов нужно доводить до полной зарядки, вне зависимости от того, из какого материала изготовлен аккумулятор.

Если вы еще не приобрели шуруповерт, то вам необходимо это сделать. В магазине вам предоставят необыкновенное множество моделей, и у вас разбегутся глаза, запомните одно, что выбирать нужно по количеству оборотов.

Для домашней работы подойдет прибор с числом вращения от 10 до 15 Нм, а если вы профессионал, то до 130 Нм. Внимательно прочтите и запомните, что под крутящим моментом понимают внутреннее усилие, когда устройство работает.

Также обращайте внимание, сколько оборотов он делает за секунду. Для домашней работы подойдет от 400 до 500 оборотов, более профессиональными считаются – от 1200 до 1300 об/сек. И главным показателем считается мощность, чем больше она у прибора, тем дольше он будет работать. Все аккумуляторы в шуруповерте должны иметь в комплекте запаску, для того чтобы одна была в работе, а другая стояла на зарядке.

Помните, что всегда можно купить детали, но не всегда найдется именно то, что вам нужно. Поэтому лучше и интереснее что-то создавать своими руками.

smi-2.ru

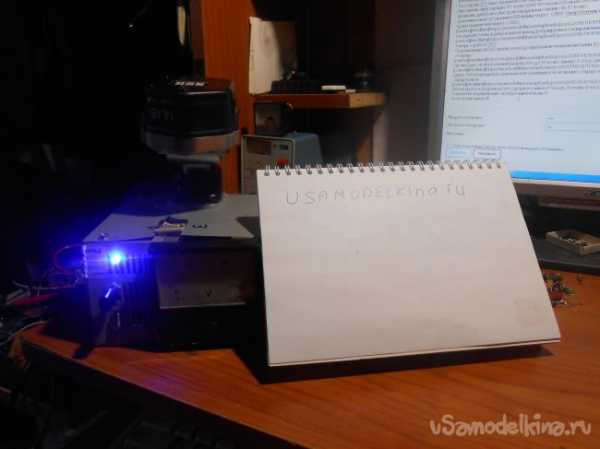

Универсальное Зарядно Разрядное устройство для шуруповерта

Всем добра! Когда то написал постыдный опус: Зарядка для шуруповерта из того что было

Народ справедливо назвал:

«Из описания трудно что-либо понять, какой-то обрывочный набор слов и фотографий небрежно оформленного изделия.»

Полностью согласен!!!

Решил переделать и подробно описать новое самодельное зарядное устройство для шуруповерта АКБ 14,4 Вольт, 1,3 Ач, с разрядом и зарядом или ЗРУ.

Заряд вместо трансформатора с выпрямителем, блок питания от принтера Canon AC Adapter k30245.

Разряженная АКБ, (в моем случае 10 вольт), будет заряжаться зарядным устройством с ЭДС 15 - 17 В в зависимости от потребности в скорости зарядки, без дополнительных ограничителей тока/напряжения, т.е. - напрямую "заряд постоянным напряжением"

Полный заряд большим током ( более 2,5 А) за 2,5-3 часа. А до 50% - за 15 минут.

Принудительный разряд АКБ.

Зачем принудительный разряд? Он нужен, чтобы емкость АКБ не снижалась, т.е., чтобы ликвидировать эффект "памяти".Разряд будет происходить за счет блока питания и кулера.

Ограничитель разряда по схеме:

Регулировка отключения нагрузки при 10 вольтах, меньше страшновато…

Заряд АКБ.

Разбираем принтер, демонтируем блок питания.Ставлю регулировку выхода напряжения с 24 вольт до 7 Вольт. Заменой резистора R51 на переменный.Собирать ЗРУ буду на корпусе АТХ.

Разрядка АКБ

Собрал по схеме навесным монтажем, для производства испытаний. Испытания прошли удачно, защита отключает нагрузку при 10 вольтах.Далее перенес на плату:Далее комплектую все в корпус:На старом ЗРУ был ограничитель заряда АКБ, в этот раз решил от него отказаться в пользу вольтметра. Выставляю при зарядке 15 вольт (АКБ 14,4 вольт) больше АКБ на себя не примет за любой промежуток времени, для более быстрой зарядки выставляю 16-17 вольт.

Дополнительно установил USB мамку через L7805. Смартфончик по пути зарядить итд.Кулер подключен через L7812.

На задней стенке корпуса вывел выход регулируемого напряжения, вдруг пригодится:Теперь о работе ЗРУ.Разряженный АКБ вставляю в гнездо при выключенном питании БП. Выключатели выставляю в положение «Разряд»Происходит окончательный разряд АКБ до 10 вольт (минут 5-10) в зависимости от разряда.Далее, АКБ разредилась, переключаю клавиши в положение «Заряд» и включаю питание блока питания. Заряд пошел.АКБ не греется за время всего зарядного цикла 8 часов. Почему 8 часов? Испытания однако…Пока полет нормальный, эксплуатация покажет! Всего всем самого!!! Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
