Коптильня из стиральной машины своими руками может быть изготовлена за пару часов. Бытовой прибор обладает практически готовым корпусом для новой самоделки. Его нужно только немного видоизменить. Работает такая коптильня от сжигания дров обычным способом или с помощью электрической спирали.

Преимущества и недостатки

Прежде чем приступить к изготовлению коптильни, нужно выяснить все плюсы и минусы самоделки. От этого появится четкое представление, нужна ли дома такая конструкция.

В самодельной коптильне нет никаких серьезных недостатков, из-за которых можно отказаться от ее изготовления

Преимущества:

Если дома валяется выброшенная стиральная машина, из нее коптильня получится совершенно бесплатная. За магазинный аналог придется выложить приличную сумму.
Для коптильни можно использовать корпус стиральной машины или нержавеющий барабан. Это уже готовые емкости, которые немного нужно будет переделать.
Когда коптильня станет ненужной, ее не жалко выбросить, сдать в металлолом или распустить болгаркой на листы жести.
Барабан и корпус стиральной машины тонкостенный. Из них получится легкая коптильня, которую можно выносить даже на природу.

Если говорить о недостатках, то найти их здесь практически невозможно. Иногда в отзывах встречаются мнения, что нержавейка барабана или бака не пищевая и ее нежелательно использовать. Однако продукт с металлом никак не контактирует. Вдобавок корпус коптильни от дыма не раскаляется до такой температуры, что мог бы выделять какие-то вредные вещества.

Принцип действия

В общих чертах коптильня представляет собой емкость, внутри которой расположены в подвешенном состоянии продукты. Копчение происходит за счет обволакивания их дымом. По принципу действия коптильни делятся на два вида:

Если предусмотрена коптильня из стиральной машины холодного копчения, то дым в ее корпус подается от очага (дымогенератора) по специальному каналу. Такое удаление позволяет снизить температуру внутри рабочей камеры. Продукт коптится дольше, но он не подвергается термической обработке и приобретает золотистую оболочку.
Для получения холодного копчения дымогенератор располагают отдельно от коптильни, а дым в рабочую камеру подают по каналу

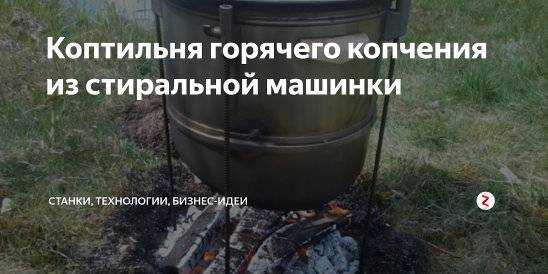

Простой является в изготовлении своими руками коптильня горячего копчения из стиральной машины, где отпадает необходимость отдельно создавать очаг и прокладывать от него канал. Дым образуется непосредственно под рабочей камерой. Продукт в коптильне подвергается термической обработке, быстрее приготавливается, но получается слегка вареный.
При горячем копчении опилки тлеют внутри рабочей камеры коптильни от электроспирали или разведенного под днищем емкости костра

Для любого типа коптильни сжигают опилки. Делают это двумя способами: естественным или с помощью электрической спирали. Опилки не горят, а постоянно тлеют, выделяя густой дым.

Важно! Для копчения нельзя использовать дрова из деревьев хвойных пород. Хорошо для этого подходит дуб. Лучшими считаются дрова из деревьев фруктовых пород.

Чтобы получить любого типа коптильню, используют от стиральной машины жестяной корпус или бак из нержавейки. Если это автомат, то подойдет барабан для загрузки белья. Некоторые старые модели стиральных машин советского производства выпускали с алюминиевым баком. Его лучше не использовать, если предусмотрено горячее копчение. От высоких температур алюминий деформируется, плавится.

Фото, схемы, чертежи

Устройство коптильного аппарата настолько простое, что с ним легко разобраться даже по просмотру фото. Рисовать своими руками чертежи коптильни из стиральной машины нет смысла, так как бак используют уже готовый. Достаточно простой схемы, чтобы быстрее разобраться с устройством.

В общих чертах коптильня состоит из следующих элементов:

рабочая камера, где коптятся продукты;
сетка или решетка;
крышка с дымоотводом.

Начинающему мастеру легче собрать коптильню по простейшей схеме из стиральной машины, где предусмотрено горячее копчение

Более сложные коптильни дополняют другими элементами. Например, можно внутри камеры установить поддон для жира, несколько сеток, но на нижнем ярусе температура выше. Продукт быстрее будет приготавливаться. Если это электрокоптильня, в схеме предусматривают расположение спирального нагревателя.

Совет! Если опилки будут тлеть от разведенного под днищем камеры коптильни костра, потребуются регулируемые по высоте ножки или отдельная подставка.

Как сделать коптильню из стиральной машинки своими руками

Перед началом сборки первым делом определяются со способом копчения: холодный или горячий. От этого зависит, нужно ли делать для коптильни дополнительно дымогенератор. Однако устройство такого агрегата сложное. Оптимально на первый раз собрать коптилку горячего копчения из стиральной машины, которая состоит из одной рабочей камеры.

Инструменты и материалы

Так как конструкция коптильни проста, из инструмента нужна отвертка, пассатижи и молоток. В большей степени они пригодятся для разборки самой стиральной машины. Если предусмотрены дополнительные приспособления, нужен сварочный аппарат, электродрель и болгарка.

Сварочный аппарат понадобится для сваривания подставки или ножек коптильни

Из материалов нужна сама стиральная машина. Подставку или ножки делают из трубок, уголка, профиля. Решетку подходящего размера найти сложно. Для ее изготовления понадобятся пруты из нержавейки.

Подготовка основной части

Подготовительные работы начинают с разборки стиральной старой машинки. Кроме электрооборудования, удаляют все крепежи. Оставляют голый бак. На днище останется отверстие в области расположения крыльчатки. Его можно заварить, но с тонким металлом неопытный сварщик не справится. Отверстие проще закрыть заглушкой из двух металлических шайб, стянутых болтом.

Отверстие на днище бака от машинки нужно заглушить, чтобы через него не попадало внутрь камеры пламя от костра и не сыпались опилки

Совет! Для удобства загрузки топлива на боковой стенке бака можно вырезать болгаркой окошко и прицепить на петлях дверцу.

Установка подставки

Следующим этапом изготавливают подставку, на которой будет стоять коптильню. Если дома имеется мангал, этого процесса можно избежать. В нем получится разводить огонь, а сверху ставить коптильню с засыпанными на днище опилками.

Подставка под коптильню нужна для разведения под ее днищем костра

Если мангал отсутствует, подставку придется делать. Простой вариант, это выложить насухо без раствора несколько рядов красного кирпича или использовать пару шлакоблоков. Более сложный, но лучший способ, это сварить подставку из трубы, профиля или уголка. Ножек предусматривают 4 штуки для устойчивости. Их желательно делать из двух частей на болтах, чтобы можно было регулировать по высоте. Это даст возможность поднимать коптильню выше от костра, чтобы уменьшить интенсивность тления опилок.

Изготовление поддона и решетки

Во время горячего копчения жир с продукта капает на тлеющие опилки. Они могут вспыхивать. Чтобы этого не случилось, предусматривают поддон. Вырезают его из листовой стали или нержавейки. В нижней части рабочей камеры коптильни на стенках крепят держатели, на которые укладывают поддон.

Решетка должна повторять форму бака, иметь небольшое расстояние между прутами, чтобы не проваливались продукты

Для возможности большего количества загрузки продукта за один раз предусматривают две решетки. Сваривают их из нержавеющих прутов. Решетку первого яруса укладывают на предварительно закрепленные держатели, расположенные минимум 40 см от днища рабочей камеры. Решетку второго уровня располагают на 25 см выше от предыдущего элемента.

Кроме решеток и поддона, предусматривают крышку на рабочую камеру. Ее можно использовать родную от стиральной машины. Нужно только сделать отверстие для отвода дыма.

Совет! Вместо крышки бак можно накрыть мешковиной. Материал отлично пропускает дым и задерживает его нужное количество внутри рабочей камеры.

Разновидности и варианты изготовления

Стиральные машины существуют разной конфигурации: круглые и квадратные, обычные и автоматы. От конструктивных особенностей техники зависит устройство коптильного приспособления.

Из старой стиральной машины

Бытовая техника советского образца чаще всего производилась в форме бочки. Состоит она из жестяного корпуса и нержавеющего бака. Чтобы собрать своими руками коптильню из старой стиральной машины, сначала ее нужно разобрать. Деталей там немного. Демонтируют мотор, крыльчатку, часовой механизм и несколько крепежей.

Жестяной корпус машинки послужит подставкой

Для эффективности коптильни оптимально найти еще один бак из нержавейки аналогичного размера. У него болгаркой срезают днище. Получившимся кольцом наращивают первый бак. Между собой их можно сварить или соединить болтами.

Жестяной корпус машинки, на котором закреплен бак, послужит подставкой. В боковой стенке друг против друга вырезают болгаркой прямоугольные окна. Через них загружают дрова для разведения костра. Внутри рабочей камеры на днище насыпают опилки, подвешивают поддон и решетки. Сверху все накрывают крышкой.

Электрическая коптильня

Плюсом электрической коптилки является отсутствие необходимости постоянно поддерживать горение костра. Опилки тлеют за счет нагрева спирали или ТЭНа. Однако есть и минус. Собранная своими руками коптильня из бака стиральной машины потребляет много электроэнергии, так как нагреватель нужен мощностью минимум 1 кВт.

Нагревательный элемент монтируют в днище бака, где будут насыпаны опилки

Для электрической коптилки необязательно делать высокую подставку. Хватит маленьких ножек для лучшей устойчивости и приподнимании днища от земли. Нагревателем подойдет воздушный ТЭН закрытого типа или спираль от электроплитки. Во втором варианте открытый элемент закрепляют на диэлектрическом негорючем материале.

Контакты нагревателя выводят через отверстия в днище за пределы рабочей камеры. Здесь тоже предусматривают диэлектрические вставки, исключающие образование короткого замыкания. Дальнейшие действия направлены на внутреннее обустройство коптилки: поддон, решетки, крышка.

Совет! Чтобы регулировать интенсивность нагрева спирали, ее можно подключить через проволочный реостат.

Из барабана

Современный автомат имеет совсем другое устройство. Чтобы собрать своими руками коптильню из барабана стиральной машины, его нужно оттуда вынуть. Если бытовая техника была рассчитана на боковую загрузку, никаких подготовительных действий делать не нужно. Барабан устанавливают на сваренную подставку загрузочным окном вверх, после чего приступают к внутреннему обустройству.

Барабан от машинки-автомата с боковой загрузкой не требует переделки

Конструкция барабана машинки-автомата с вертикальной загрузкой немного отличается. Он сбоку имеет загрузочную дверцу, а торцы с обеих сторон глухие. У такого барабана болгаркой отрезают одну из глухих сторон, а вторую используют днищем коптилки. Загрузочная дверца пригодится для подсыпания опилок.

Правила копчения

После переделки можно в стиральной машине коптить мясо, сало, рыбу, овощи и другие продукты. Суть процесса состоит в том, что на днище засыпают древесные опилки. Их доводят до тления горением костра или работающим электронагревателем. Продукты раскладывают на решетках. Между ними оставляют небольшой зазор, чтобы хорошо окутывались дымом.

Открыванием загрузочной дверцы можно регулировать температуру внутри камеры

Правила копчения зависят от выбранной рецептуры и продукта. Для каждого варианта поддерживают внутри камеры рекомендуемую температуру. Снизить ее можно открыванием крышки или загрузочной дверцы.

Холодное копчение всегда продолжительное. Например, мясо или домашние колбасы по некоторой рецептуре должны прибывать в дыму несколько суток. Горячее копчение всегда быстрое. Иногда достаточно 2-3 часа для полной готовности. Овощи коптятся еще быстрее.

Заключение

Коптильня из стиральной машины своими руками может быть собрана в домашних условиях. Конструкция получится экономичная и функциональная. Она ничем не уступит магазинному аналогу.

Коптильня из стиральной машины своими руками

Содержание

Простой и доступный вариант коптильни
Усовершенствованный вариант коптильни
Барабан от стиралки
Коптильни электрического типа
Заключение

Многим хозяевам загородных участков хочется иметь на своем столе копченые продукты во время отдыха. Однако машина для копчения является совсем недешевым устройством. Если в подвале найдется старая стиральная машина, которая давно не используется или сломалась, можно создать коптильню самостоятельно. Это позволит иметь на своем столе различные копчености, приготовленные по своим рецептам. Соорудить коптильню из стиральной машины своими руками можно довольно просто. Это позволит наслаждаться копчеными продуктами на природе в любое время.

Простой и доступный вариант коптильни

Чтобы быстро и без лишних затрат приготовиться копченые продукты, потребуется найти старую стиралку активаторного типа. Она должна иметь вертикальную загрузку. Ее плюсом считается наличие качественной нержавеющей стали. В сравнении с алюминием она не может вступать в реакцию с пищевыми продуктами. При этом она может эксплуатироваться довольно долго.

Для создания самодельной коптильни понадобится подготовить:

аппарат для сварочных работ;
крючки из металла;
электрический лобзик;
металлическая решетка.

Сборка такой конструкции осуществляется в несколько этапов:

Сначала необходимо перевернуть стиралку вверх дном и удалить ненужные элементы конструкции. Необходимо, чтобы остался лишь корпус.
В дне емкости остаются сквозные отверстия. Их следует заварить с использованием электросварки. Это необходимо, чтобы дым не покидал коптильную камеру в процессе копчения.

Чтобы удобно было подбрасывать щепу в коптильню, следует вырезать специальное отверстие. Его выполняют в нескольких сантиметрах от дна.
Затем корпус будущей коптильни переворачивается и работы осуществляются внутри бака стиралки. Крепления, на которые будет установлена решетка, привариваются в 40 см от дна машинки. Чтобы повысить функциональность конструкции, следует выполнить крепления для еще одной решетки, которые будут располагаться на 25 см выше первой решетки.
Затем следует приварить крючья для поддона.

Теперь коптильню из старой стиральной машины можно считать готовой. Необходимо развести костер в лунке, которая оборудуется кирпичами. На дне конструкции следует разместить щепку, а затем установить поддон и решетку на крепления. Теперь можно загружать мясо или рыбу. Затем продукты закрываются куском ткани и крышкой от машинки. Затем конструкцию переносят и устанавливают над костром.

Существенным преимуществом подобных коптилен является высокая скорость приготовления различных продуктов. Такой метод получил название горячего копчения. К его недостаткам относится необходимость контролировать интенсивность костра. Если будет слишком жарко, продукты испортятся, в случае недостаточного жара копчение продлится целый день.

Совет! Для более удобного перемещения коптильни следует приделать к ней колесики.

Усовершенствованный вариант коптильни

Для создания такого коптильного устройства понадобится 2 блока старых машин, в которых срезана нижняя часть. Далее эти заготовки устанавливают друг на друга и соединяют с использованием сварочного аппарата. Исключить необходимость постоянного контроля можно при помощи электрической спирали.

В усовершенствованном варианте коптильни следует оборудовать конструкцию дополнительным нагревательным элементом.

Он должен иметь мощность не менее 1 кВт. Выполняется такая работа в следующей последовательности:

на дно бачка будущей коптильни с внешней стороны при помощи болтов крепится электрическая спираль;
подсоединяется электропровод и выводится наружу для соединения с сетью;
заготовки для баков свариваются.

Закую конструкцию можно запускать так же, как и в случае с дровяным вариантом коптильни:

сначала на дно коптильни насыпают опилки;
монтируют поддон и решетки;
загружают продукты;
закрывают их при помощи ткани и крышки;
включают элемент нагрева.

Электрокоптильня начинает работать с того момента, когда происходит тление опилок, вызванное действием раскаленной спирали.

Для уменьшения теплопотерь следует обернуть коптильню теплоизоляцией. В качестве теплоизолятора можно воспользоваться рулонной фольгой. Крепят материал утепления на жидкие гвозди. Может использоваться проволока.

Барабан от стиралки

Из барабана стиральной машины советского образца можно выполнить мини-коптильню компактных размеров. Ее можно без труда возить на природу. Такое устройство собирается в несколько этапов:

Из стиралки извлекается барабан.
Тонким листом стали закрываются все отверстия. Крепить к корпусу лист металла можно сваркой или болтами.
Вырезать дверцу при помощи лобзика.
Совет! Дверца может не выполняться, если коптильня изготавливается из устройства с вертикальной загрузкой.
Напротив дверцы коптильни в корпусе выполняется отверстие под дымоотвод. Сама труба приваривается к корпусу коптильни.
На высоте 20 см от дна коптильни монтирую крючки для решетки.

Ниже на 5 см крепят крючки для поддона.
Из сетки – листа вырезается круг, по размеру равный барабану.
На крючки коптильни устанавливается сетка.
Создается крышка. Для ее изготовления используют тонкий лист стали. Необходимо, чтобы он был не тоньше 3 мм. Лучше использовать крышку для коптильни от старой кастрюли, чтобы цилиндр был плотно накрыт.

Когда все работы по сооружению мини-коптильни выполнены, можно проверять работоспособность конструкции. Сначала разжигают огонь. Устанавливается коптильня, в нее засыпают щепу вешают решетку и поддон, загружают продукты и закрывают. Как и в случае с предыдущим вариантом такую конструкцию можно доработать, поместив в нее ТЭН.

Коптильни электрического типа

Термостат представляет собой устройство, которое способно обеспечить поддержание температуры на оптимальном уровне. Не имеет значения, из чего выполняется электрическая коптильня. Главное – возможность управления температурными показателями коптильни.

Термостат располагают невдалеке от устройства. От него проводятся электропровода. Необходимо покупать кабели сечением не меньше 2,5 кв. мм. Затем провода соединяют с нагревательным элементом. В месте, где будут продукты, следует просверлить отверстие под датчик температуры. Кроме того, важно установить термометр, показывающий температуру в устройстве.

Теперь температуру внутри конструкции можно регулировать в диапазоне от 20 до 90 градусов. Контроль за приготовлением продуктов при этом можно не осуществлять. Плюсами самодельных коптилен, которые выполняются из стиральной машины, являются экономичность и быстрота приготовления вкусных блюд.

Когда машина для копчения будет готова, можно каждый день готовить разные копчености. Это позволит разнообразить отдых на природе.

Заключение

Как видно, соорудить простое устройство для копчения своими руками можно очень быстро. Потребуется минимум знаний о работе с металлом, а также некоторые навыки сварочных работ. Кроме того, потребуется аккуратность и терпеливость.

Чтобы разобраться, как соорудить коптильню из стиральной машины, можно посмотреть видео:
