Циркулярка в футляре

О конструкции электропилы: проще не бывает. Основа ее —электродвигатель типа ДАО-А от стиральной машины. Электромотор не обязательно приобретать специально, на время его можно снять с имеющейся машины (он довольно легко демонтируется), попутно смазав подшипники. Замечу, что запас прочности и долговечности у этого агрегата весьма значительный, поэтому его временное использование в электропиле не приведет к заметному уменьшению ресурса самой стиральной машины.

Циркулярная электропила— вещь очень нужная в любом хозяйстве. По полезности она, пожалуй, находится на втором месте после электродрели.

О конструкции электропилы: проще не бывает. Основа ее —электродвигатель типа ДАО-А от стиральной машины. Электромотор не обязательно приобретать специально, на время его можно снять с имеющейся машины (он довольно легко демонтируется), попутно смазав подшипники. Замечу, что запас прочности и долговечности у этого агрегата весьма значительный, поэтому его временное использование в электропиле не приведет к заметному уменьшению ресурса самой стиральной машины.

К электродвигателю его штатными стяжными болтами притянуты уголки 50×50 мм длиной 140 мм. К ним болтами Мб с потайной головкой прикреплены: снизу — основание из ДСП размерами 600x300x20 мм, а сверху— таких же размеров рабочий стол, изготовленный из фанеры толщиной 15 мм (можно из текстолита, винипласта и дюралюминия). Болтами Мб с потайной головкой к столу снизу присоединен подшипниковый узел с валом, на котором установлены пильный диск и шкив ременной передачи. Для диска пилы в столе имеется соответствующая прорезь шириной 10 мм. Консольная часть стола и основание объединены стойкой, изготовленной из металлического прутка диаметром 20 мм с осевыми резьбовыми отверстиями Мб в торцах.

На столе параллельно пильному диску установлена направляющая длиной 450 мм из дюралюминиевого уголка 40×40 мм. Для ее крепления и регулировки расстояния до диска (в небольших пределах) в нижней полке уголка прорезаны два поперечных паза 30×6 мм. Для более широкой регулировки этого расстояния в столе по пазам с интервалом 25 мм просверлено несколько пар отверстий от комплекта мебельных уголков, и в них вмонтированы резьбовые втулки от комплекта мебельных уголков, к которым винтами Мб и крепится направляющая.

Изготовление корпуса подшипникового узла, вала и зажимных втулок крепления пильного диска было поручено квалифицированному токарю, поскольку от качества этих деталей в значительной мере зависят безопасность и надежность станка в работе. Корпус под подшипники 60203 выточен из стали 20, остальные детали — из стали 45.

Подшипниковый корпус приварен к стальной пластине толщиной 6 мм с размерами 120×80 мм. Чтобы избежать набрызга металла, гнезда подшипников перед сваркой были тщательно натерты’ мелом. Резьбовые отверстия можно было нарезать непосредственно в пластине и закрепить узел винтами, но в нашем случае в ней сделаны продольные пазы, и подшипниковый узел притянут болтами с гайками. Таким образом обеспечивается регулировка натяжения приводного ремня. (В первом же варианте такая регулировка могла производиться установкой прокладок соответствующей толщины между столом и поверхностями, на которые он опирается.)

Крепежные детали использованы готовые. Ведомый шкив — от старой стиральной машины, но если готового нет, то его можно выточить из алюминиевого сплава. Ремень имеет длину 550 мм, при меньшей длине применение пильных дисков диаметром 200 мм окажется проблематичным. Все отверстия в соединяемых деталях просверлены совместно в процессе предварительной сборки. Перед запрессовкой в корпус подшипники заполнены смазкой «Литол-24». При использовании подшипников иных номеров следует откорректировать размерные цепи корпуса.

От опилок электродвигатель прикрывает легкосъемный щиток. Для попадания опилок в накопительный бункер (подставку-футляр) в основании предусмотрена прорезь размерами 150×70 мм.

Станок снабжен выключателем, позволяющим моментально обесточить двигатель по окончании работы или в нештатной ситуации. Электросхема имеет пусковое реле типа РТК-С, которое отключает электродвигатель при перегрузке (при монтаже релеследует иметь в виду, что стрелка на его корпусе при эксплуатации должна быть ориентирована вверх).

При отсутствии пускового реле можно применить конденсаторную систему пуска, для обеспечения работы которой удобен модернизированный двухклавишный выключатель. Под одну клавишу подложен упругий элемент-кусочек поролона либо губчатой резины размерами 20x10x5 мм, который обеспечивает ее возврат в исходное положение при прекращении нажима и отключение пускового конденсатора. Электродвигатель запускается нажатием на клавишу ПУСК в течение времени, необходимого для выхода мотора на рабочие обороты. Флажок, закрепленный на этой клавише, обеспечивает включение и второй клавиши, подающей электропитание двигателю. Освобожденная клавиша ПУСК возвращается упругим элементом в исходное положение, и контакт пускового конденсатора размыкается. При этом клавиша СТОП остается включенной, обеспечивая работу двигателя. Останавливается пила после нажатия на нижний край клавиши СТОП. При использовании конденсаторной системы пуска в цепи необходим плавкий предохранитель на ток порядка 6 А.

Замечено, что крутящий момент двигателя при наличии рабочего конденсатора заметно больше. Поэтому и при использовании штатной системы с пусковым реле целесообразно подключить этот конденсатор к выводам реле «0» и «П».

Особое внимание уделено подбору пильного диска. Оптимален диск диаметром 200 и толщиной 1,6 мм с 48 зубьями для продольной резки досок толщиной до 40 мм. Вообще мощность двигателя не позволяет использовать диски большого диаметра и толщины. Не имеет смысла приобретать также диски, предназначенные для поперечной распиловки—продольная пила и поперек волокон идет вполне удовлетворительно. При разрезании ДСП зубья обычного стального диска очень быстро «садятся» из-за наличия в материале твердого связующего. Поэтому для распиловки значительного количества ДСП надо обзавестись диском с зубьями, оснащенными твердосплавными пластинами.

Перед работой электропила устанавливается на подставку-ящик, изготовленную из березовых досок толщиной 25 мм. Внутри по углам ящика прикреплены деревянные бобышки размерами 40x40x40 мм, на которые и опирается основание станка. Подставка служит бункером для сбора опилок, а в нерабочем состоянии — футляром, когда пила переворачивается и основание обратной стороной располагается на тех же бобышках.

Для выборки четвертей изготовлена накладка необходимой толщины с пазом для пильного диска, которая кладется на рабочий стол и закрепляется на нем шурупами. Направляющая в этом случае тоже шурупами привинчивается к накладке.

Во время работы не исключена остановка двигателя из-за перегрузки. В этом случае мотор надо немедленно выключить, нагрузку снять, немного подождать и вновь включить. При залипании контактов реле можно слегка постучать по его корпусу. Причиной частых остановок без перегрузки обычно является затупление режущих кромок зубьев пилы, особенно если они из инструментальной стали. Подточить их можно, не снимая диска со станка, личным или бархатным напильником полукруглого или ромбовидного сечения. Очень важен и развод зубьев пилы на 0,6—0,8 мм.

Для роспуска длинных досок изготовлена вспомогательная опора с роликом, который взят от отжимного устройства стиральной машины. Опора крепится на подставке соответствующей высоты на нужном удалении от станка.

При работе на электропиле важно соблюдать правила техники безопасности: работать в защитных очках и рукавицах, для подачи коротких заготовок применять толкатели. Защитные кожухи сделать несложно, но надо.

А.НИЗОВЦЕВ

Схема и чертежи циркулярки

При нажатии увеличивается

электропилы, станка, машины, диска,

Циркулярная пила

Содержание

• Условия работы циркулярной пилы по дереву
• Варианты изготовления циркулярки
• Строим домашнюю циркулярку
  • Переделка ручной циркулярной пилы в стационарный вариант
  • Изготовление направляющей линейки
• Заключение

Подавляющее большинство ремонтов и дачных работ требуют хорошего столярного электроинструмента. Нередко в домашней столярке требуется распустить массивные пиломатериалы на рейку или планки. К соседям на стационарную циркулярку не набегаешься, а ручная циркульная пила для этих целей неудобна. Поэтому большинство самодельщиков рано или поздно приходит к идее сделать для себя стационарную циркулярную пилу своими руками из подручных материалов.

Условия работы циркулярной пилы по дереву

Циркулярная пила необходима, в первую очередь для того, чтобы выполнить длинный разрез в деревянном массиве, точный и ровный, как натянутая струна. Обеспечить высокое качество реза можно, только выполнив три условия:

• Большая скорость движения режущей кромки пилы. В идеале можно получить качество реза, сравнимое с поверхностью, шлифованной наждачной шкуркой;
• Острая режущая кромка зуба циркулярной пилы. Некоторые марки дисков изготавливают из быстрорежущей стали, но лучше всего использовать инструмент с твердосплавными напайками;
• Высокая жесткость системы «диск циркулярной пилы – рабочий стол». Чем выше жесткость, тем точнее и ровнее будет получаться линия разреза.

Любая пила с рабочим инструментом в виде зубчатого диска представляет серьезную опасность для работника, поэтому стол для циркулярной пилы своими руками стараются сделать максимально прочным и удобным в работе.

Варианты изготовления циркулярки

Построить циркулярную пилу в условиях домашней мастерской можно по одной из четырех схем:

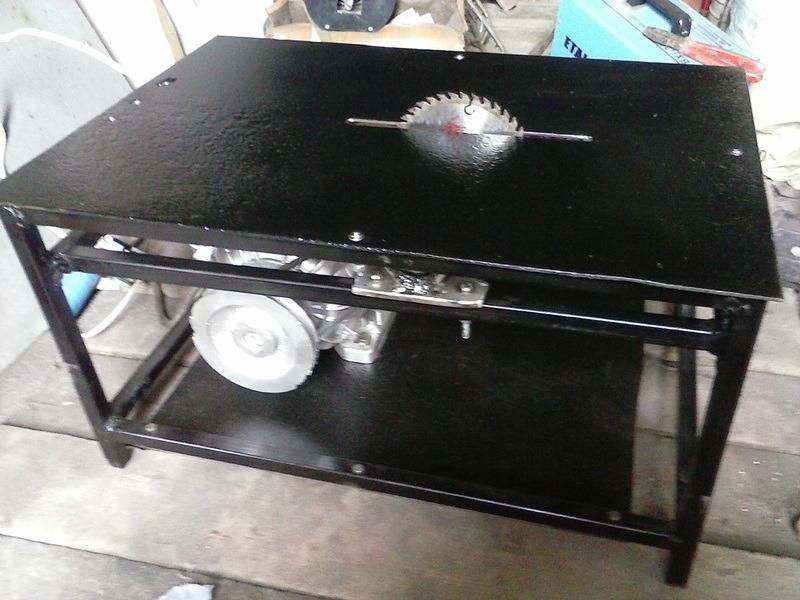

1. Установить на сваренный из металла стол асинхронный электродвигатель в 1,0-1,5 кВт, сделать повышающую ременную передачу на вал, на котором с помощью фланца закрепить режущий диск;
2. Сделать небольшой деревянный стол под маломощный двигатель от стиральной машины;
3. Установить ручную циркулярную пилу промышленного изготовления на станок, собранный из деревянного бруса;
4. Использовать в качестве привода для постройки циркулярки обычную угловую шлифмашинку, у которой абразивный диск заменен на стальной режущий инструмент.

Все приведенные схемы используются на практике с разной эффективностью. Если требуется распускать толстые, до 100 мм толщиной брусья и бревна, то потребуется циркулярная пила с мощным двигателем и стальной рамой.

Для подрезки мелких деталей из дерева хорошо подойдет болгарка, но для стационарной циркулярной пилы ее практически не используют из-за ограниченного времени непрерывной работы. Относительно слабой и неудобной получается циркулярная пила из двигателя от стиральной машинки. Малая мощность – 500 Вт и небольшие обороты требуют изготовления повышающей клиноременной передачи и системы из двух валов. Хлопот много, а качество реза и производительность на такой циркулярке невысокое.

Строим домашнюю циркулярку

По отзывам многих самодельных столяров, проще всего переделать ручную модель циркулярной пилы в стационарную или, правильнее сказать, станковую. В этом случае можно убить как минимум трех зайцев:

• Во-первых, ручные циркулярные пилы имеют высокие обороты вращения, а значит, обеспечивается хорошее качество реза;
• Во-вторых, в коллекторном двигателе вал установлен на подшипники, рассчитанные на радиальную нагрузку;
• В-третьих, консольное крепление режущего диска позволяет относительно быстро заменить его на новый, без разбора циркулярной пилы.

На диске диаметром 225 мм вылет или высота диска над рабочим столом составляет всего 40 мм. Этого более чем достаточно для того, чтобы разрезать доску сороковку на планку или рейку, вырезать любые фигурные детали и массив древесины. Кроме того, на корпусе циркулярки установлен подпружиненный защитный чехол, закрывающий режущую кромку в нерабочем положении.

Возможно, данное устройство полезно и необходимо для защиты пальцев и рук, но в работе только мешает, так как не видно тонкой режущей кромки диска. Поэтому при переделке его зачастую демонтируют или фиксируют на корпусе циркулярной пилы в открытом положении.

Переделка ручной циркулярной пилы в стационарный вариант

Все, что необходимо сделать для переоборудования ручной пилы на стационарный вариант циркулярки, это сделать стол или коробчатый корпус и закрепить пилу с обратной стороны столешницы так, чтобы часть режущей кромки диска выступала над плоскостью стола, фото.

Размер и форму стола под циркулярку выбирают, исходя из ширины и длины пиломатериалов. Для небольших досок оптимальным будет полутораметровый стол, шириной в 60-70 см. Опорную часть циркулярной пилы можно сварить из стального уголка с шириной полки 25-30 мм. В верхней и нижней части ножек вваривают горизонтальные распорки из арматуры или уголка. Такое решение позволяет обеспечить максимальную жесткость каркаса.

Для столешницы можно использовать ламинированную ДСП или ОСБ, фанеру толщиной 15-20 мм. При этом саму столешницу не обязательно располагать симметрично относительно стального опорного каркаса. При разрезании доски на циркулярке приходится работать двумя руками. Одной рукой выполняется продольная подача материала вперед, а второй прижимаем доску к столу. Так вот, главное, чтобы расположение мотора и точка прижатия не находились очень близко к краю и не создавали опрокидывающий момент для всей конструкции.

Плоскость, прилегающую к режущему инструменту, можно закрыть металлом или пластиком, чтобы перемещать массивную доску по столу циркулярной пилы было легче.

Единственный недостаток такой переделки — необходимость переделки органов управления: кнопки запуска и рычага удержания. Большинство ручных циркулярных пил, кроме кнопки запуска, оборудованы рычагом или гашеткой удержания. Пока вы пальцами руки прижимаете гашетку к рукоятке пилы, двигатель устройства работает в нормальном режиме. Стоит отпустить гашетку, как мотор останавливается. Очень необходимая вещь, если при резке вы неожиданно выронили из рук работающую циркулярную пилу.

Поэтому первым делом приходится внести изменения в систему управления ручной циркулярной пилой. Для этого контакты на кнопке и гашетке выводятся на внешний электрический пакетник, закрепленный на корпусе. Разумеется, что подобные переделки можно выполнять для электроинструмента, для которого гарантийный срок давно истек.

В редких случаях возникает необходимость снять инструмент со стола и использовать его в первоначальном ручном варианте. В этом случае вместо перепайки контактов кнопку и гашетку фиксируют хомутом или просто заматывают изолентой, а сетевой шнур от инструмента включают в переноску с кнопкой включения-выключения.

Наиболее простой вариант переделки циркулярной пилы приведен на фото. Для настольной циркулярной пилы из фанеры изготавливается корпус в виде короба. Столешницу с установленной циркулярной пилой переворачивают и закрепляют на коробе.

Изготовление направляющей линейки

При работе на циркулярке важно иметь возможность не просто разрезать доску, а отрезать точно по размеру планку или рейку заданной ширины. Для этого на столешнице пилы устанавливается направляющая линейка, которую можно перемещать относительно плоскости диска, и тем самым выбирать ширину реза.

Линейку изготавливают в виде стального уголка. С помощью винтов линейку можно относительно просто перемещать вдоль прорезей в столешнице, и тем самым менять размер реза.

Более простой вариант линейки изготавливается из сосновой доски, шириной 40 мм и длиной на 20 см больше размера стола. По краям доски в нижнюю часть запрессовывают две мебельные гайки метрической резьбой. С помощью винтов на концах линейки крепят Г-образные зацепы. После установки линейки зацепы притягивают винтами, крючки поднимаются и крепко фиксируют направляющую планку на столешнице.

Заключение

Естественно, возможности коллекторного двигателя ручной циркулярной пилы не рассчитаны на серьезную нагрузку. На таком станке можно разрезать пару десятков планок, после чего двигатель должен остыть. Общий ресурс работы мотора составляет 50-70 часов, после чего потребуется удалить пыль, очистить коллектор от нагара и заменить щетки. Но, в любом случае, возможностей циркулярной пилы вполне хватает для домашних работ.

• Как правильно выбрать дрель для дома
• Как выбрать электролобзик
• Какой перфоратор выбрать для дома
• Выбираем электрические ножницы правильно

Основы циркулярной пилы – Деревообработка для простых смертных

Циркулярная пила – один из самых полезных ручных электроинструментов, и я думаю, что она должна быть в каждом магазине. Кроме того, это отличный инструмент для работы по дереву, если у вас нет настольной пилы или у вас ограниченное пространство. Поскольку это портативный инструмент, вы можете создавать проекты где угодно… на подъездной дорожке, во внутреннем дворике или даже на балконе. Вот некоторые основы циркулярной пилы, чтобы вы могли начать.

Резка фанеры от руки.

Циркулярная пила похожа на настольную, но вместо подачи пиломатериалов через пилу вы пропускаете пилу через стационарную доску. Однако, в отличие от настольной пилы, циркулярной пилой безопасно делать пропилы от руки, хотя вы получите более ровные пропилы, если будете использовать упор или направляющую.

То, что я рекомендую плотникам выходного дня

Моя 15-амперная пила Ridgid стоит всего 99 долларов. Он имеет прочную основу из магния и точно режет. Настройка наклона проста. Если это кажется немного дорогим, мой 14-амперная пила Ryobi стоит вдвое дешевле. Он хорошо режется, но кажется более тонким. Если мне нужно сделать много точных разрезов, Ridgid справится с этой задачей лучше, но для случайных работ по дому или если вам просто нужна пила для грубого распила листов фанеры, Ryobi — хороший выбор.

Детали циркулярной пилы

Циркулярная пила имеет две ручки, чтобы вы могли управлять пилой обеими руками. На задней рукоятке есть спусковой крючок, который вы будете удерживать на протяжении всего разреза. Некоторые пилы имеют кнопку безопасности, которую нужно сначала нажать, чтобы предотвратить случайное включение.

Две ручки на циркулярной пиле помогают контролировать ее движение.

Обычно лезвие находится справа от двигателя, но если вы левша, вы также можете купить пилы для левшей, которые помогут держать лезвие сбоку от вашего тела. Но некоторые правши на самом деле предпочитают иметь лезвие слева, где его лучше видно.

Опорная плита пилы ровно прилегает к поверхности дерева и удерживает диск под постоянным углом к ​​дереву, обычно 90 градусов.

Некоторые пилы имеют алюминиевые опорные плиты, которые легче и дешевле, но если вы планируете использовать пилу чаще, чем время от времени, вы получите лучшие результаты со стальной или магниевой основой.

Эта пила Ridgid имеет опорную плиту из магниевого сплава.

Основание наклоняется для резки под углом. У этой пилы есть датчик для установки нужного угла и положительные упоры на 45 градусов и 90 градусов.

Наклон опорной плиты для резки под углом.

Вы можете регулировать пилу вверх и вниз, чтобы делать более глубокие или мелкие пропилы.

Регулировка глубины резания.

Все пилы имеют защитный кожух. Он убирается автоматически, когда вы начинаете резать. Иногда вам может потребоваться вручную втянуть его с помощью этого рычага. Вы можете использовать это для выполнения погружных разрезов. Иногда мне приходится немного втягивать его, чтобы начать работу при резке очень тонкого материала или резке со скосом. Но по большей части просто позвольте ему делать свою работу!

Втягивание защитного кожуха.

Размеры

Циркулярные пилы бывают различных размеров для различных целей. Самый распространенный размер 9.0013 Пила 7 ¼ дюйма , что означает, что она использует лезвия 7 ¼ дюйма. Именно этот размер я рекомендую для работ по дереву и других работ по дому.

Вы можете приобрести пилы с питанием от аккумулятора или от сети. Я никогда не пользовался перезаряжаемыми, но слышал, что они очень хорошо работают. Если вам не нужно резать много пиломатериалов, это, вероятно, намного проще, чем возиться с удлинителем, но сетевые пилы дешевле.



Диски

Новая циркулярная пила, скорее всего, будет оснащена комбинированным или универсальным диском. У этого 24 зуба, и я использую его практически для всего. Обычно это все, что вам нужно. Если при поперечной резке или резке фанеры возникают осколки или шероховатости кромок, более мелкие зубья для поперечной резки или фанерное полотно с числом зубьев до 140 могут дать лучшие результаты.

Диски с большим количеством зубьев помогут вам получить более чистый пропил в фанере.

Каждая пила имеет свою уникальную систему смены дисков, но все они похожи. Просто сверьтесь с руководством пользователя. Конечно, сначала отключите пилу. У этой пилы Ridgid есть шестигранный ключ, который хранится в ручке, поэтому вам не нужно искать гаечный ключ, когда вы хотите заменить лезвие, хотя вы можете использовать гаечный ключ, если хотите. У пилы будет какая-то кнопка или рычаг, чтобы зафиксировать шпиндель на месте. Нажмите на него и удерживайте на месте, пока вы ослабляете гайку или болт.

Важное замечание: некоторые пилы имеют обратную резьбу! (Очень неприятно пытаться ослабить гайку только для того, чтобы понять, что вы затягивали ее все время!) Снимите болт и фланец или шайбу и опустите лезвие на место, убедившись, что оно направлено в нужную сторону. Там будут стрелки, напоминающие вам о направлении вращения… лезвие вращается против часовой стрелки и режет при движении вверх. Еще одно напоминание: обычно можно с уверенностью предположить, что производители лезвий захотят, чтобы их логотип был обращен наружу.

Чтобы заменить диск циркулярной пилы, снимите гайку и фланец или шайбу.

Ищите стрелки на новом лезвии, которые напоминают вам о направлении вращения пилы.



Закрепите древесину

Для получения качественных пропилов и предотвращения травм важно, чтобы древесина, которую вы режете, надежно удерживалась на месте. Для этого удобно использовать козлы или пару козлов, особенно при резке досок или небольших кусков фанеры. Просто зажмите заготовку на месте. Лучше не зажимать отрезанный кусок, потому что две половинки могут разрушиться друг на друга, когда вы дойдете до конца. Это может привести к заклиниванию пилы и даже к ее отдаче. Хотя отдача циркулярной пилы не так опасна, как отдача настольной пилы, она может быть очень неприятной и может привести к тому, что пила отклонится к вашему телу. Если ваша пила застревает или отскакивает, отпустите курок и отрегулируйте древесину, чтобы она не защемляла.

Лучше всего зажимать заготовку только с одной стороны. Если обе половинки зажаты, древесина может заклинить.

Проблема с отсутствием поддержки обрезка заключается в том, что из-за его веса древесина может сломаться и расколоться по мере приближения к концу. А пытаться поддерживать обрез другой рукой неудобно и не лучшее решение.

Зажим одной стороной вниз лучше, но отрезанный кусок может быть поврежден без какой-либо поддержки.

Вместо этого я предпочитаю резать большинство деталей на земле, поверх куска пенополистирола. Этот метод обеспечивает поддержку обрезки, обеспечивая более чистый срез и устраняя отдачу. Для больших кусков обычно не нужно зажимать древесину.

Строительная изоляция из пенополистирола представляет собой отличную поверхность для резки.

Выполнение распилов

Как и настольная пила, циркулярная пила может делать только прямые пропилы. Я рекомендую также иметь электролобзик для выполнения криволинейных разрезов. Не забудьте посмотреть мое видео с основами головоломки, чтобы узнать больше.

Сначала установите глубину пропила, регулируя лезвие по краю доски. Установите его так, чтобы он был чуть глубже толщины дерева, и зафиксируйте его. Обычно имеется шкала, указывающая идеальную настройку для любой толщины древесины, которую вы режете.

Настройте лезвие так, чтобы оно резало немного глубже, чем толщина доски.



Самый простой способ сделать разрезы — это сделать это от руки. Другими словами, нарисуйте линию, где вы хотите разрезать, и следуйте ей. Это удобно для грубых строительных проектов и каркаса, где разрезы не критичны. Иногда я использую резку от руки, разбивая фанеру на более мелкие куски более удобного размера, которые я могу выровнять и очистить на настольной пиле.

Чтобы сделать пропил, приложите переднюю часть базовой пластины к поверхности дерева. На основании есть две выемки, которые говорят вам, где именно лезвие будет резать. Один для обычных 90 градусов, а другой для скосов.

Эти насечки показывают, где находится лезвие со срезом, будь то прямой или косой срез.

Убедитесь, что на вас надеты средства защиты глаз и органов слуха. И не лишним будет надеть пылезащитную маску.

Нажмите на спусковой крючок и начните подавать пилу в дерево после того, как лезвие начнет вращаться. Расположите свое тело сбоку, а не прямо за пилой. Следуйте по линии, используя эту выемку для справки. Также можно посмотреть на лезвие сбоку.

Прижав опорную плиту к дереву, нажмите на спусковой крючок и вставьте пилу в дерево.

Чтобы получить более прямые и точные разрезы, вам потребуется установить какую-либо направляющую, по которой будет двигаться ваша опорная плита. Вы можете использовать что угодно для прямой кромки, включая обрезанный на заводе край куска фанеры, или даже прикрепить уровень к заготовке. Здесь есть много покупных вариантов, а также самодельные приспособления. Обо всем этом я расскажу в следующем видео.

Использование направляющей для резки для получения более прямых срезов.

Для узких разрезов можно использовать направляющую, подобную этой, которая проходит по краю фанеры.

Использование направляющей для кромок для выполнения длинных пропилов.

Для получения точных поперечных распилов на таких досках, как 2×4, самым простым способом является использование квадрата скорости, подобного этому. Прикрепите эту планку к краю доски и проведите рядом с ней опорную плиту пилы.

Использование угольника для точного поперечного распила.

Как правильно выбрать циркулярную пилу

Портативная циркулярная пила (наряду с аккумуляторной дрелью) — один из обязательных инструментов в домашней мастерской домашнего мастера. Купите хорошую циркулярную пилу сейчас, и вы можете рассчитывать на то, что будете использовать ее через 10 или 20 лет. Вот несколько вещей, о которых следует помнить, когда вы покупаете циркулярную пилу.

Елена Пейчинова/Moment/Getty Images

9 лучших циркулярных пил

Перед покупкой циркулярной пилы

Вы готовитесь выполнить проект в своем доме, для которого требуется циркулярная пила, но какой тип вам понадобится? Многие доступные варианты могут вас ошеломить, поэтому лучше провести небольшое исследование и понять, какие функции каждый из них предлагает, прежде чем отправляться за покупками.

Рекомендации по покупке циркулярной пилы

Сетевой и аккумуляторный

Как и большинство электроинструментов, циркулярные пилы бывают как с питанием от аккумулятора, так и с питанием от аккумулятора. До недавнего времени модели с питанием от сети были намного лучше для непрерывной резки в тяжелых условиях, но недавние инновации в аккумуляторных технологиях сократили разрыв в производительности между моделями с питанием от сети и без кабеля. Тем не менее, домашнему мастеру, у которого есть только одна циркулярная пила, скорее всего, понадобится модель с питанием от сети, которая обеспечит более устойчивую мощность. Но для домашних мастеров, которые могут позволить себе две пилы, добавление аккумуляторной пилы позволит вам работать там, где нет розетки.

Многие производители инструментов теперь предлагают наборы электроинструментов, в которых используются одни и те же батареи, и если у вас уже есть несколько инструментов одного производителя, добавление аккумуляторной циркулярной пилы, в которой используются одни и те же батареи, является доступным вариантом.

Номинальная мощность

Для сетевых циркулярных пил номинальная мощность обычно выражается в силе тока. Сегодня 15-амперные пилы являются стандартом; 10- или 12-амперные пилы подходят только для нечастого использования. Разница в цене просто не так уж значительна для покупки, которую вы можете использовать в течение многих лет. Чем выше сила тока, тем больше будет режущая способность пилы.

Беспроводные циркуляры с батарейным питанием обычно оцениваются по напряжению их батарей. Практически все аккумуляторные пилы теперь используют литий-ионные аккумуляторные системы. Доступно много 18-вольтовых пил, но есть и более мощные 20-вольтовые аккумуляторные пилы. Наряду с напряжением также будет указан номинал в ампер-часах, который указывает, как долго вы можете использовать пилу, прежде чем батарея разрядится. Диапазон значений ампер-часов составляет от 5 до 9 часов.

Размер лезвия

Циркулярные пилы классифицируются по диаметру лезвия, с которым они работают. Самый распространенный и полезный размер для домашних мастеров — 7 1/4 дюйма. Пилы этого размера будут резать материал толщиной более 3 дюймов, а также они предлагают самый широкий выбор лезвий для резки материалов, отличных от дерева. В категории общего назначения также есть пилы 6 1/2 дюйма и 8 1/4 дюйма для легких и тяжелых работ.

Также доступны специальные обрезные пилы гораздо меньшего размера с лезвиями диаметром всего около 4 1/4 или 4 1/2 дюйма. Эти инструменты используются в основном для резки панелей и других тонких материалов, но некоторые также могут резать пиломатериалы.

Эргономика

Издалека все циркулярные пилы Sidewinder выглядят почти одинаково, за исключением цвета. Однако вблизи они могут ощущаться совершенно по-разному в руке и при использовании. Единственный способ ощутить эту разницу — обратиться к местному поставщику инструментов и проверить их на себе. Подходит ли ручка для вашей руки? Пила ощущается хорошо сбалансированной и подходит ли вам по весу? Устраивает ли вас видимость лезвия и компонентов регулировки?

Рукоятка правильной формы и хороший баланс могут сделать пилу более удобной и эффективной в использовании, поэтому не упускайте из виду эти особенности при выборе циркулярной пилы.

Дополнительные функции

Почти любая циркулярная пила с достаточной мощностью и хорошим лезвием будет выполнять адекватную резку, но для долгосрочного удовлетворения вы можете обратить внимание на следующие функции:

• Ножка пилы изготовлена ​​из литого магния, а не из штампованной стали
• Тормоз с усилителем для быстрой остановки диска
• Предварительно установленные ограничители наклона на ножке пилы (наиболее удобны 22 1/2 и 45 градусов)
• Блокировка шпинделя для упрощения смены дисков
• Встроенные рабочие фонари для освещения заготовки
• Лазерная направляющая, помогающая поддерживать выравнивание пилы

Как сделать направляющую для циркулярной пилы

Лезвия

Большинство новых пил поставляются с универсальным дереворежущим диском с твердосплавным наконечником. Если пила оснащена простым быстрорежущим лезвием из нержавеющей стали, ее низкая цена может быть не такой уж выгодной; вы, вероятно, захотите заменить его более дорогим лезвием с твердосплавным наконечником почти сразу.

Хорошее лезвие с твердосплавным наконечником может быть единственным лезвием, которое вам когда-либо понадобится, но есть много других типов лезвий, доступных для специальных целей. Вы можете купить диски для резки дерева, металла, плитки и бетона. Если вы планируете выполнять много работ, требующих чистых резов, подумайте о покупке диска с большим количеством зубьев. Замена лезвий занимает всего несколько минут.

Типы дисковых пил

Циркулярные пилы уже давно доступны в двух стилях: боковые и червячные. Но на рынке есть и другие виды циркулярных пил, которые стоит учитывать при покупке циркулярной пилы. Ознакомьтесь с различными типами циркулярных пил:

Сайдвиндер

Сайдвиндеры — самый узнаваемый стиль для большинства из нас. Рукоятка установлена ​​выше над лезвием, а лезвие традиционно располагалось с правой стороны D-образной рукоятки, хотя все чаще выпускаются пилы для левшей. Они легче и дешевле, чем червячные, а полотно, которое приводится в движение непосредственно шпинделем двигателя, вращается быстрее, чем на пилах с червячным приводом. Хороший сайдвиндер — лучший выбор для домашней мастерской, так как он легкий и маневренный.

Червячный привод

Пилы с червячным приводом бывают короткими и длинными, с ручкой, расположенной за лезвием. Лезвие расположено слева, что делает его видимым для правшей. Они, как правило, тяжелее, поскольку требуют зубчатой ​​передачи для преобразования действия двигателя во вращение лопастей, и у них больше крутящий момент, чем у боковых. Некоторые профессиональные строители предпочитают червячные передачи для тяжелых работ.

Гипоидный

Гипоидные циркулярные пилы однородны пилам с червячным приводом, и иногда их ошибочно принимают за этот тип пил. Гипоидная пила имеет двигатель, установленный за лезвием пилы, но, в отличие от червячной передачи, она имеет закрытый двигатель и не нуждается в смазке. Гипоидные пилы хороши для больших задач и тяжелых работ.

Абразив

Абразивная циркулярная пила, также известная как отрезная пила, удобна для резки твердых материалов, таких как металл. Они могут быть ручными или иметь пилу, прикрепленную к радиальному рычагу и основанию. Эти типы пил имеют плоское лезвие и не имеют зубьев, делая свои пропилы с помощью трения. Отрезные пилы используются для резки труб, плитки, металла, бетона и т. д. При использовании абразивной пилы выбирайте более дорогие полотна, так как вы быстрее пройдете через дешевые. При этом абразивные циркулярные пилы имеют высокую цену.

Митра

Эта версия циркулярной пилы очень универсальна в своих возможностях и поэтому очень популярна. У торцовочных пил пила прикреплена к поворотному радиальному рычагу, который можно поднимать и опускать. Его можно использовать для выполнения многих типов пропилов, включая прямые и угловые: поперечные пропилы, косые пропилы, косые пропилы и многое другое. Торцовочные пилы портативны, просты в использовании и быстро разрезают куски дерева, но имеют более высокую цену по сравнению с другими циркулярными пилами.

Бетон

Дисковые пилы по бетону также называют пилами для плит. Эти циркулярные пилы похожи на абразивную (отрезную) пилу и предназначены для резки бетона. Они очень мощные и быстро нагреваются. Лезвия, как правило, алмазные и имеют тенденцию быстро изнашиваться из-за того, что они режут.

Стол

Настольная пила — одно только название этого типа циркулярной пилы напоминает само за себя — имеет циркулярное полотно, установленное в прорезь в столе верстака. Лезвие регулируется по высоте и быстро и легко раскалывает доски. Настольная пила хорошо иметь под рукой, если вы много работаете над домашними проектами.

Лучшая пила для домашних проектов

Стоимость

Цена циркулярной пилы зависит от типа пилы, которую вы решите купить. Они могут стоить от 50 до 900 долларов и более. Например, циркулярная пила с боковой обмоткой стоит от 50 до 250 долларов, а циркулярная пила с червячным приводом может стоить от 60 до 380 долларов. В зависимости от функций и опций торцовочная пила с основанием стоит от 150 до 400 долларов, а настольная пила может стоить от 150 до 900 долларов и даже выше.

Следите за распродажами во время Дня труда и Черной пятницы, так как электроинструменты обычно входят в число товаров, доступных по сниженной цене. День отца также популярное время, чтобы проверить предложения по дисковым пилам.

Как выбрать циркулярную пилу

Когда дело доходит до циркулярных пил, у вас есть несколько вариантов, из которых вы можете выбрать. Найдите тот, который будет выполнять необходимую вам работу, будет полезен для других проектов и впишется в ваш бюджет. Это может быть немного сложно, так как некоторые из этих пил могут быть довольно дорогими. Это также зависит от личных предпочтений. Но чтобы помочь вам понять, что вам подойдет, спросите себя:

Для чего вы будете использовать циркулярную пилу?

Определите, как и для какого проекта вам нужна циркулярная пила, что поможет вам решить, какой тип пилы вам нужно приобрести. Будет ли он использоваться только для одного проекта? Или вы сможете использовать его для других проектов по благоустройству дома? Какой материал будет резать пила? Вам нужны специальные угловые разрезы? Какой тип лезвия вам нужен?

Предупреждение

Безопасность превыше всего!

• При использовании любого типа электропилы или инструмента всегда используйте средства защиты глаз и органов слуха.
