Как заменить подшипники в двигателе стиральной машины своими руками

Двигатель в стиральной машине выполняет свою основную функцию – вращение. А подшипники служат в движке для снижения трения. Срок их службы существенно уменьшается, если периодически не смазывать.

Чтобы проверить электромотор или заменить неисправные детали, нужно снять и разобрать электромотор. Подшипники в нем расположены на валу якоря или ротора.

Правила разборки электромотора

В стиральной машине может быть установлен коллекторный или асинхронный мотор. Разбираются они по-разному, но все же, есть общие правила, которые стоит соблюдать при разборке:

1. Прежде чем начать разбирать мотор, отсоедините стиральную машину от сети и снимите двигатель, отсоединив все провода.
2. Если в схеме управления мотора предусмотрены конденсаторы, стоит разрядить их выводы.
3. Разборка исключает удары и перекосы и идет в строгой последовательности – этап за этапом.
4. Разборка начинается после того, как отсоединен механизм, который вращает двигатель – в нашем случае это ремень, вращающий шкив (или барабан – в СМА с прямым приводом).
5. Во время работы действуйте аккуратно, чтобы не повредить вал, обмотку, коллектор или щетки.

Как проверить подшипники

Замена подшипников в двигателе стиральной машине начинается с их проверки. Если вовремя не заметить износа (шум в работе СМА), то в самом тяжелом случае итог будет таким: во время вращения начнут соприкасаться подвижные и недвижимые части движка, что приведет к поломке всего двигателя.

Проверка происходит так:

• Установите электромотор на ровную и твердую поверхность.
• Одной рукой держите движок, а второй вращайте вал.
• Если все в норме, то ротор будет крутиться ровно, без зацепов.
• Если подшипники отслужили свое, то вы уловите звуки царапанья или заметите, что при вращении ротора есть дисбаланс.

Люфт: как проверить

Осевой или радиальный люфт – абсолютно нормальное явление, характерно даже для новых деталей. Важно только, чтобы люфт был не слишком большим.

Проверьте радиальный люфт:

• Установите мотор на ровной и жесткой поверхности.
• Возьмитесь рукой за вал, и раскачивайте его.
• Допустимо лишь небольшое отклонение.
• Показатель смещения прямо пропорционально связан с размером мотора. В бытовом движке стиральной машины эти смещения могут быть еле уловимыми.

Проверьте осевой люфт:

• Возьмитесь за вал и притягивайте к себе или же отталкивайте от себя ротор.
• Отклонение в движке СМ более 0,3 см уже свидетельствует о проблеме.

Если, разбирая мотор, вы нашли следы трения ротора и статора, то это уже говорит, что требуется ремонт двигателя, а точнее – смена подшипников. Если ротор стерся, то нужно заменить и этот элемент.

Этапы демонтажа

Перед тем, как заменить подшипники электродвигателя, нужно их снять. Чтобы провести эту операцию вам нужны съемники. Важно учитывать, что они отличаются по размерам и с точки зрения конструкции, поэтому, если не уверены, возьмите в магазин двигатель, чтобы подобрать подходящий съемник.

В принципе, можно прикинуть, и купить съемник «на глаз»:

• Для маленьких валов подойдет механизм со съемными планками захвата.
• Для вала побольше стоит брать массивный съемник с 3-4 лапами, захватывающими подшипник.

Если вы работаете съемником, придется приложить усилия, что вращать его. Если слишком тяжело, возьмите кусок трубы, чтобы удлинить рычаг. Для более легкого снятия можно смазать вал машинным маслом или смазкой WD-40.

Надеваем новый подшипник

После снятия деталей с мотора стиральной машины можно приступать к установке новых. Новый элемент должен быть 100% аналогом детали, которую вы меняете.

Во время монтажа внимательно следите за тем, чтобы внутрь подшипника не проникла грязь. Также осмотрите даже новый элемент на целостность. Брак никто не отменял – внутри могут быть сколы или коррозия металла.

Правила установки:

1. Насаживайте деталь, используя металлическую шпильку небольшого диаметра.
2. Перед установкой рекомендуется намазать деталь смазкой.
3. Следите, чтобы не было перекосов, поэтому бейте четко по центру шпильки, приставляя ее в разных местах.
4. Чтобы ускорить процесс, можно окунуть подшипник в кипящее масло на 5-10 минут. Доставайте деталь, используя крючок или клещи. Не работайте незащищенными руками!

Смазка для подшипников

От того, какая будет смазка при установке подшипника, будет зависеть работоспособность СМА. Смазку нужно выбирать густую – консистентную.

Если обороты двигателя не превышают 3 тысяч за 1 минуту, можно использовать «Литол 24» или же «Циатим 201». Если же двигатель работает на высоких скоростях, выбирайте вторую смазку, но с маркировкой 202.

Нужно заполнить больше половины подшипниковой камеры смазкой. Для скоростных будет достаточно и одной трети – если положите больше, лишняя смазка все равно будет выдавливаться при вращениях.

Теперь вы знаете, как поменять подшипники электромотора, если ваша стиралка этого требует.

Замена двигателя стиральной машины со щетками и подшипником

Автоматическая стиральная машина (АСМ) оснащается производителями тремя типами электродвигателей. Зная, какой вид электромотора установлен в вашей АСМ, уже на этапе покупки устройства вы можете определить, понадобится ли тратить силы и средства на возможный ремонт (замену) угольных щеток, подшипника в двигателе стиральной машинки автомат и так далее.

Ремонт двигателя

Двигатель автоматической стиральной машины (АСМ) Индезит, LG, Bosch, Самсунг

Итак, первый тип: двух- и трехфазный асинхронный электромотор. Главным достоинством такого устройства является его невысокая стоимость (в случае вынужденной замены), простота и надежность в эксплуатации. Основные ремонтные работы приходятся на смазывание двигателя и замену блоков подшипников. В процессе работы асинхронный двигатель создает очень низкий уровень шума.

К недостаткам такого преобразователя энергии относятся:

• Большой размер устройства.
• Низкий коэффициент полезной деятельности.
• Сложные управляющие электросхемы.

На сегодняшний день двигатели асинхронного типа, как правило, монтируются на недорогие, бюджетные АСМ.

Второй тип. Электродвигатели коллекторные. Восемьдесят процентов ныне действующих стиральных машин работают именно от такого привода.

Положительных качеств у такого вида моторов достаточно много, и перечислять их нет никакого смысла (это находится за пределами темы данной статьи).

А вот некоторые недостатки стоит назвать:

• Высокий шумовой фон.
• Недостаточно продолжительный срок службы.
• Частая замена щеток, обусловленная техническим устройством прибора.

Тип третий. Новейшая и на данный момент последняя разработка в линейке двигателей для стиральных машин – инверторный (бесколлекторный) электродвигатель. Используется ведущими мировыми брендами АСМ (Индезит, LG, Bosch, Самсунг, Electrolux, Аристон) в последних по выпуску моделях. Среди достоинств инверторного мотора:

• Почти полное отсутствие шума.
• Высокий КПД.
• Небольшие установочные размеры.
• Отсутствие графитовых (угольных) щеток и так далее.

Недочетов, за исключения одного – высокой стоимости ввиду сложности в производстве такого типа двигателя, практически нет.

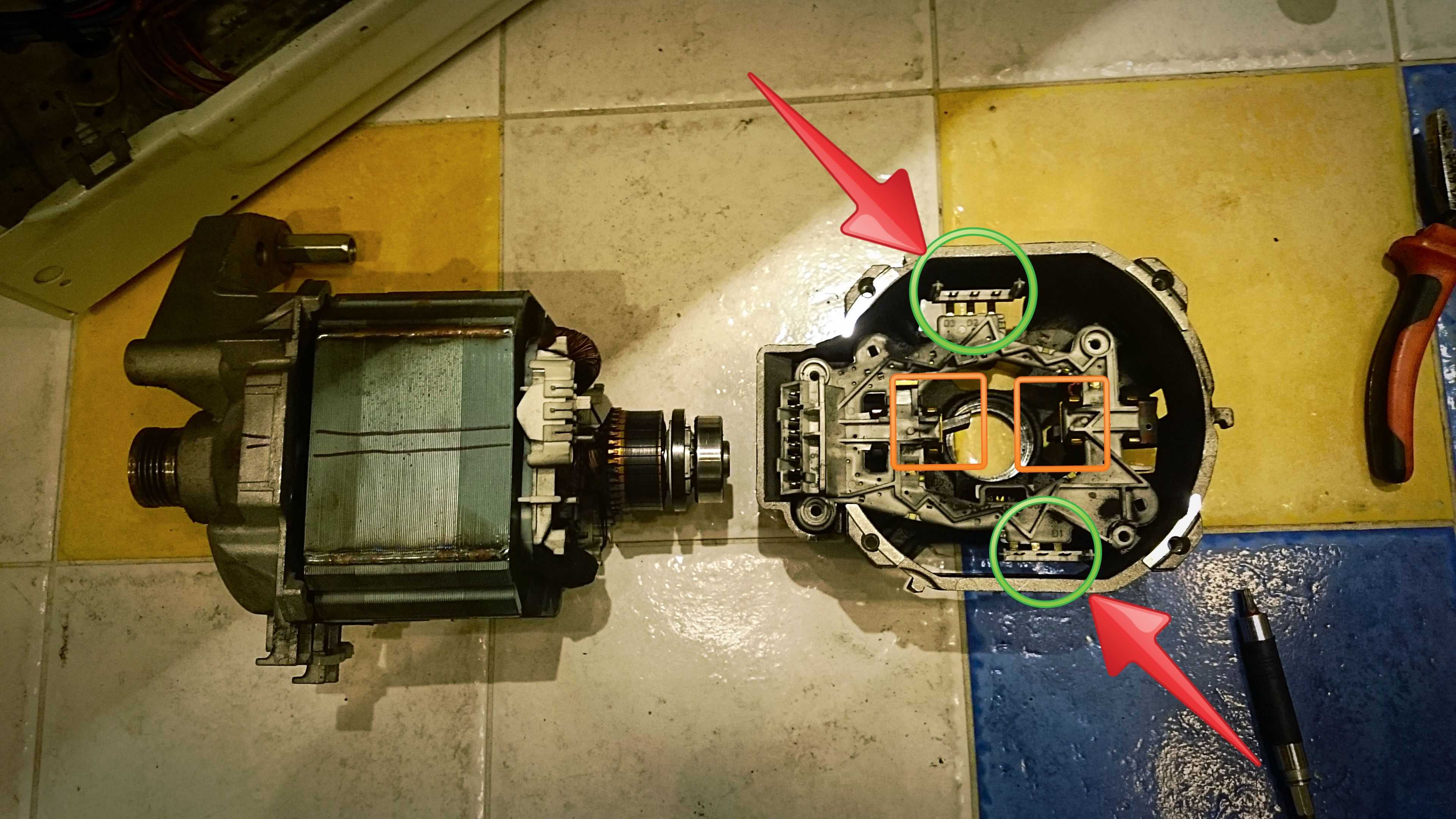

Замена щеток двигателя стиральной машины

Являясь счастливым обладателем стиральной машины автомат с коллекторным двигателем, будьте готовы к частым заменам его электрощеток (при условии частых и больших нагрузок). О необходимости срочной замены в машинках компании Bosch (Индезит, LG, Самсунг, Electrolux, Аристон) об этом пользователя оповестит появляющийся на дисплее код ошибки – F21 или E, информирующий о возникновении проблем с электродвигателем коллекторного типа. Или вы поймете все сами, исходя из того, что:

• Заметно замедлилось вращение барабана.
• Появились посторонние шумы при работе АСМ.
• При крайней изношенности щеток появляется характерный запах гари и искры в моторном отсеке.

Сама процедура замены не вызывает трудностей даже у людей, не обладающих знаниями по электротехнике. По форме и содержанию, за исключением мелких деталей, почти полностью повторяет процесс замены угольных щеток в электродрели. Выглядит это следующим образом:

• Частично разбираем корпус стиральной машины в задней ее части.
• Обеспечиваем свободный доступ к мотору от электропроводов и других деталей, аккуратно отсоединяя их и запоминая месторасположение.

• При необходимости можно снять и сам двигатель, но лучше этого избежать. Производители оставляют пустым пространство по бокам привода для облегчения замены угольных щеток.
• Найдя их местоположение (по 2 сторонам двигателя), снимаем электроклемму питающего провода, отжав (сдвинув) фиксатор щетки, извлекаем ее остатки, вытолкнутые из гнезда специальной пружиной.
• Заменяем на новую угольную щетку (Bosch, Индезит, LG, Самсунг, Electrolux, Аристон). Повторяем операцию для 2 детали.
• Восстанавливаем стиральную машину в обратном порядке.

Замена подшипника в двигателе (асинхронном) стиральной машины

Замена подшипников – более сложная операция, чем замена щеток. Прежде всего, это обусловлено длительным процессом почти полной разборки электродвигателя асинхронного типа и необходимостью наличия специальных инструментов (съемников). В двух словах смену подшипников в АСМ можно сформулировать так: работа по снятию шкива с роторной, демонтаж износившегося подшипника и напрессовка новой детали.

Замена двигателя в стиральной машине Индезит (Bosch, LG, Самсунг, Electrolux, Аристон)

Замена электромотора в стиральной машинке автомат производится в случае полной непригодности двигателя для дальнейшей эксплуатации. Или при наличии достаточных финансовых средств и еще большего количества лени, не позволяющей утруждать себя поиском причин выхода из строя электродвигателя. То есть новый мотор есть, свободное время тоже, желания дотошно разбираться в причинах поломки устройства — нет. Но сама замена двигателя стиральной машины LG и т.п. – отличный повод для самоутверждения! Это, конечно же, шутка. А если говорить серьезно, то двигатель с АСМ снимается по следующей схеме.

• Освобождаем от креплений и снимаем заднюю панель (для АСМ Indesit, Ariston, Electrolux) и переднюю, если это машинка Бош (Siemens, Samsung, LG).
• Стандартное местоположение двигателя – под баком АСМ. Крепление обычно состоит из четырех посадочных точек (фото), две из которых (внешние) фиксируются винтами.
• Перед выкручиванием винтов следует снять приводной ремень и освободить контактирующие с устройством электропровода.

• После извлечения винтов двигатель вытягивается на себя.
• Замена производится на исправный механизм аналогичной мощности и других технических параметров с такой же формой крепления.
• После завершения установки и приведения стиральной машины в изначальное (собранное) состояние производится запуск устройства и его проверка.

Замена двигателя стиральной машины Bosch на видео.
