Как правильно пользоваться шуруповёртом

Часто случается, что без шуруповерта никак не обойтись. Шуруповерт – это незаменимый помощник в изготовлении подвесного потолка, монтаже гипсокартона. Ремонтные работы усложняются, если под рукой нет шуруповерта, которым можно с легкостью закручивать саморезы и крепежные элементы. В бытовой сфере он пользуется спросом не меньше, чем в профессиональной деятельности.

Однако, как правильно пользоваться шуруповертом, об этом знают не все владельцы инструмента. Трудного ничего в этом нет, главное придерживаться некоторых правил и рекомендаций для начинающих.

Содержание статьи:

Разновидности инструмента: характерные признаки

Шуруповерт можно классифицировать на следующие разновидности:

Дрель-шуруповерт
Гайковерт
Аккумуляторная отвертка
Стандартный шуруповерт

Принцип работы у инструментов похож между собой, но все же есть различия в функциональности.

Дрель-шуруповерт в состоянии не только закрутить шуруп, но и просверлить отверстие. Гайковерт специализируется на болтах и гайках. Третий представитель — аккумуляторная отвертка, предназначена исключительно для закручивания/откручивания элементов крепления с крестовидной шляпкой. Последний вид характерен малой мощностью, в отличие от вышеперечисленных.

Из чего состоит шуруповерт? Настройка устройства.

В пластиковом корпусе находится движок и шестереночный механизм, приводящий в действие биту, которая установлена в конце шуруповерта. Устройство предусмотрено наличием тумблера запуска, переключателя направления и скорости оборотов, диодным подсвечиванием и регулятором времени затяжки.

Принцип деятельности инструмента очень прост. Насадка, предварительно зафиксированная в патрон, движется с помощью вала, который приступает к движению от работы мотора посредством редуктора. Перед тем как воспользоваться шуруповертом, следует выяснить, заряжен ли АКБ, и правильная ли насадка установлена.

Непосредственно перед выполнением работы, нужно присмотреть такую насадку, чтобы она соответствовала шляпке самореза или шурупа.

Чтобы установить нужную насадку, следует подобрать ее по величине шляпки элемента крепежа и закрепить в магнитном держателе патрона. Сначала патрон с муфтой надо снять с устройства, а после фиксирования биты, патрон вновь надо закрепить к корпусу шуруповерта.

Затем требуется назначить подходящую частоту оборотов биты. Настройка выполняется посредством специального регулятора. Требуемый режим выставляется в отключенном состоянии инструмента.

Перед использованием электроинструмента, необходимо откорректировать глубину завинчивания элемента крепления. По истечении некоторого времени может возникнуть потребность замены магнитного держателя. Чтобы его сменить извлекается патрон, магнитное крепление и муфта. Далее патрон с муфтой закрепляется обратно в блок-корпус шуруповерта.

Как поменять/вставить/вытащить насадку (биту), сверло + (Видео)

После того, как подобрана нужная насадка (бита) для сверла, учитывая величину шляпки шурупа и конфигурацию углублений (прямая, крестовая), ее нужно установить в самом центре между раскрытыми кулачками, и закрепить в патроне посредством оборота гильзы по часовому направлению. Если выбран патрон ключевого типа, тогда ключ устанавливается в углубление на патроне, а затем проворачивается по часовому ходу до закрепления насадки. Конец насадки помещается в паз шурупа. До того, как прибор будет запущен, проверьте точность установки направления вращения, направленность должна совпадать с закруткой шурупа.

Повышение давления на кнопку запуска регулирует оптимальную скорость вращения. При полном погружении шурупа активизируется механика ограничения усилия, а затем сверло останавливается.

https://youtu.be/k0e8dkxPB6E

Как надо работать шуруповёртом + (Видео)

После окончания всех настроек, можно браться за использование электроинструмента. Изучив инструкцию эксплуатации шуруповерта, можно предотвратить возможные неисправности в процессе обращения с аппаратом, тем самым увеличив срок службы инструмента.

Не разрешено настраивать частоту и направление оборотов насадки во включенном состоянии прибора. Нельзя дотрагиваться электроинструментом до заземленных объектов, в противном случае человека может ударить током. Не следует пользоваться прибором длительное время, поскольку он может сгореть.

Комната, в которой лучше всего использовать шуруповерт, должна быть хорошо освещенной, а сеть электропитания – постоянной, без скачков, это позволит избежать неисправностей оборудования. Работа должна проходить в специализированной одежде и только с исправным инструментом.

Можно ли использовать дрель как шуруповёрт

Шуруповертом можно пользоваться и как дрелью. Механизм патрона дает возможность прочно зафиксировать сверло с цилиндрическим хвостиком. Чтобы начать работу, потребуется в зажимной патрон установить сверло.

Будьте осторожны, так как конструкция не предусмотрена для проделывания отверстий, особенно это касается твердых пород древесины, металла либо бетона, потому как есть большая вероятность поломки планетарного редуктора.

Обслуживание шуруповёрта + (Видео)

В обслуживании ничего примечательного нет, поскольку сегодня современные модели обладают повышенной прочностью и выдерживают даже падения с небольшой высоты. Патрон следует регулярно смазывать и очищать. Избегайте попадания влаги, грязи песка в середину инструмента. Следите за перегрузкой шуруповерта, если почувствуете, что шуруповерт начинает с усилием работать, понизьте скорость оборотов.

instrument-blog.ru

выбрать и вставить биту, уменьшить или увеличить обороты, использование инструмента в качестве дрели + видео

Устройство и назначение электроинструмента

Шуруповёрт применяется для закручивания и откручивания различного крепежа. Инструментом можно нарезать резьбу и сверлить. Он существенно облегчает и ускоряет работу. Шуруповёрты используются в быту, строительстве, сборке мебели, в автомастерских, везде, где нужно работать с большим количеством крепежа.

Шурупвёрт может быть аккумуляторным и сетевым

Основные элементы шуруповёрта:

Патрон.
Муфта регулировки крутящего момента.
Переключатель скоростей.
Двигатель в корпусе шуруповёрта.
Редуктор заключён в корпус инструмента.
Переключатель реверса.
Кнопка включения.
Рукоять обрезинена для устранения выскальзывания.
Аккумулятор.
Сетевой шнур.

Шуруповёрты питаются от аккумуляторов или от сети.

Виды бит для шуруповёрта: как выбирарь

Чтобы правильно подбирать насадки, нужно изучить их разновидности. Сначала определите тип формы хвостовика и диаметр. Он бывает от 1/4 до 1 дюйма.

Классификация хвостовиков:

основные;
специальные;
комбинированные.

Виды основных бит:

шлицевые. Отличаются шириной и толщиной шлица;
Шлицевые биты разной ширины и толщины
крестовые. Имеют разный угол у основания и форму;
Крестовые биты
шестигранные. Основная характеристика биты — расстояние между сторонами шестигранника;
Шестигранные биты
четырёхгранные;
Четырёхгранные биты
звёздочки. Такая форма улучшает сцепляемость между насадкой и крепёжным элементом.
Звёздочки

Виды специальных бит:

tri wing или трёхгранные;
Трёхгранная насадка
double pin. Похожи на шлицевые, но с выемкой посередине;
Double pinимеют выемку
torq set. Как трёхгранные, но с четырьмя лучами;
Трёхгранные биты
торцевые. Обычно выполняются с магнитом;
Торцевая бита
для гипсокартона. Имеют упорный ограничитель;
Бита для гипсокартона имеет упорный ограничитель
с пружинным фиксатором.
Бита с пружинным фиксатором

У комбинированных бит два вида формы хвостовика или один, но разного размера. Например, шлицевой хвостовик и звёздочка.

Пример комбинированной насадки

Шлицевой хвостовик и звёздочка

Определите длину биты, которая вам необходима для работы. Она колеблется от 10 до 200 мм.

В зависимости от формы хвостовика насадки имеют определённую маркировку:

Sl (Slot) – шлицевые;
Ph (Philips) – крестообразные универсальные;
Pz (Pozidrive) – крестообразные с дополнительными тонкими рёбрами;
T (Torx hole) – звёздочки;
H (Hex) – шестигранные.

Важной характеристикой является марка стали, из которой изготовлена бита. Насадка может иметь зщитное покрытие. От этого зависит прочность оснастки. Основные виды стали и покрытия, которым стоит отдать предпочтение:

Cr-v — хром-ванадиевая сталь. Самая распространённая, с повышенной твёрдостью;
Cr-Mb — хром-молибденовая сталь. Реже встречается. Очень прочный материал;
Ni — никелевое покрытие. Повышает стойкость к коррозии;
WC — карбид-вольфрамовое покрытие. Увеличивает прочность;
Tin — нитрит-титановое жёлтое покрытие. Увеличивает прочность.
Tin — покрытие для увеличения прочности

Насадки различаются в зависимости от назначения:

закручивание и откручивание;
сверление;
заклёпывание;
полировка;
фрезерование.

Учитывая все рассмотренные параметры, можно без труда выбрать необходимые биты.

Как работать с насадками

В шуруповёртах устанавливаются разные патроны. Рассмотрим, как поменять насадку во всех типах.

быстрозажимной патрон. Бывает одномуфтовый и двухмуфтовый. Устанавливается чаще всего. Чтобы разжать кулачки и извлечь старую биту, вращайте переднюю муфту против часовой стрелки. Вставьте новую биту и закрутите муфту обратно;
Духмуфтовый патрон
шестигранный патрон с магнитом. Насадка просто вставляется и вытаскивается;
Замена биты в шестигранном патроне
защёлкивающийся зажим. Встречается в пневматических шуруповёртах. Насадка вставляется и защёлкивается. Для извлечения нужно потянуть биту, придерживая головку зажима.
Нужно придерживать головку, чтобы извлечь биту

Намагничивание и закалка насадок

Большое количество насадок производят в Китае из мягкого материала. Поэтому они быстро теряют свою форму. Новой биты хватает совсем ненадолго. Чтобы продлить срок эксплуатации, насадку нужно закалить. Вам понадобятся: машинное масло, газовая горелка или газовая плита, небольшая ёмкость для масла из любой жестяной банки, кусок стальной проволоки.

Намотайте проволоку на биту таким образом, чтобы не выпадала.
Бита, обмотанная проволокой
Налейте масла в ёмкость. Подожгите газ в горелке и нагревайте биту докрасна. Главное, не перекалите.
Бита, должна быть раскалена до красна
Красную насадку опустите в масло на 5–6 секунд. Достаньте на 2–3 секунды. Проделайте так несколько раз.
Чёрная бита — закалёная

Закалённая бита прослужит дольше обычной.

Видео: закалка бит маслом

Для удобства работы, особенно в труднодоступных местах, насадки намагничивают. Это можно сделать несколькими способами.

Способ 1

Вам потребуется приобрести специальное устройство для намагничивания и размагничивания отвёрток. Вставьте туда биту. Квадратное окошко намагничивает, а ступенчатое — наоборот.

Устройство для намагничивания и размагничивания

Способ 2

Возьмите изолированную проволоку и намотайте катушку в три ряда на пластиковую трубочку.
Схема цепи для намагничивания
Вставьте внутрь биту.
Концы проволоки присоедините к клеммам аккумулятора. Если нет такого, то возьмите батарейку. Для усиления эффекта три или два элемента питания соедините последовательно.
Подержите биту внутри катушки минуту. Проверьте результат.

Способ 3

Возьмите магнит и потрите об него насадку со всех сторон.
Намагничивание биты магнитом
Теперь она намагничена. Попробуйте удержать крепёж. При необходимости повторите.
Намагниченная бита

Видео: намагничивание насадок магнитом

Способ 4

Купите в радиомагазине неодимовые магниты.
Разделите их на две части и положите в один ряд так, чтобы образовавшиеся группы отталкивались друг от друга. Положите между ними пластиковый колпачок от ручки. Для удержания отталкивающихся магнитов закрепите их пластилином.
Намагничивание неодимовыми магнитами
Вставьте биту рабочим концом между магнитами. Оставьте конструкцию на 10 часов.
Процесс намагничивания биты неодимовыми магнитами

В результате насадка будет намагничивать крепёж лучше, чем новая.

Видео: намагничивание бит неодимовыми магнитами

Как пользоваться шуруповёртом: полезные советы по эксплуатации

После приобретения шуруповёрта соблюдайте простые рекомендации относительно использования. И тогда инструмент будет работать долго и качественно:

перед подсоединением и извлечением аккумулятора выключайте шуруповёрт;
не доводите инструмент до перегревания, делайте перерывы;
правильно настраивайте муфту регулировки крутящего момента;
после применения высоких оборотов установите минимальные и повращайте двигатель вхолостую несколько минут, чтобы он остыл;
проверяйте кабель сетевого шуруповёрта, а у аккумуляторного — сетевой шнур зарядного устройства. Если инструмент или зарядник периодически теряет сеть, то провод необходимо заменить;
не используйте шуруповёрт под дождём и снегом. Во влажной среде можно работать только под навесом.

Как регулировать обороты и усилие

Скорость вращения изменяется переключателем, который располагается на корпусе шуруповёрта. Высокая скорость используется для больших болтов и саморезов, а также для сверления, если такая функция присутствует.

Переключатель скоростей

Во многих моделях есть муфта ограничения усилия. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов начиная с минимального. Для режима сверления используется максимальный крутящий момент. Но только при наличии такой функции.

Муфта ограничения усилия

Кнопка пуска тоже регулирует скорость вращения, но не более той, что установлена переключателем. Допустим, вы поставили переключатель на первую скорость, которая заявлена до 800 об/мин. При максимальном нажатии на курок скорость выше не поднимется. И крутящий момент в максимальном режиме будет невысоким, то есть вы не сможете закручивать большие саморезы и сверлить. А если вы установите переключатель на максимальную скорость, то сможете сверлить и обороты будут намного выше.

Регулируйте скорость, крутящий момент и реверс в отключенном состоянии инструмента.

Варианты использования инструмента

Шуруповёртом можно не только закручивать и выкручивать крепёж. Чтобы инструмент не залёживался, ему можно найти массу применений.

Можно ли использовать шуруповёрт как дрель

Сверлить шуруповёртом можно только, если этот режим предусмотрен производителем. Тогда сверление будет безопасным. Внимательно прочитайте инструкцию. На муфте это последнее положение или пиктограмма с изображением сверла.

Обозначение режима сверления

В шуруповёртах с функцией сверления устанавливается быстрозажимной или ключевой патрон. Магнитный или защёлкивающийся патрон не сможет удержать сверло и обеспечить безопасность работы. Для замены оснастки проделайте следующие действия:

В двухмуфтовом быстрозажимном патроне придерживайте заднюю муфту, а переднюю поверните против часовой стрелки.
Замена сверла в двухмуфтовом патроне
Если муфта одна, то поворачивайте её.
Замена сверла водномуфтовом патроне
Кулачки разожмутся. Вставьте сверло.
Поверните муфту против часовой стрелки, чтобы зажать сверло в кулачках.
В ключевом патроне есть три отверстия. Вставляйте в них по очереди ключ и поворачивайте до свободного вращения. Зубья ключа должны зацепляться за зубья патрона.
Замена сверла в ключевом патроне
Прокрутите патрон против часовой стрелки, чтобы кулачки разошлись. Извлеките старое сверло и вставьте новое.
Сначала заверните патрон. Потом ключом затяните каждое отверстие.

Другое применение

Используя различные насадки, инструментом можно выполнять следующие работы:

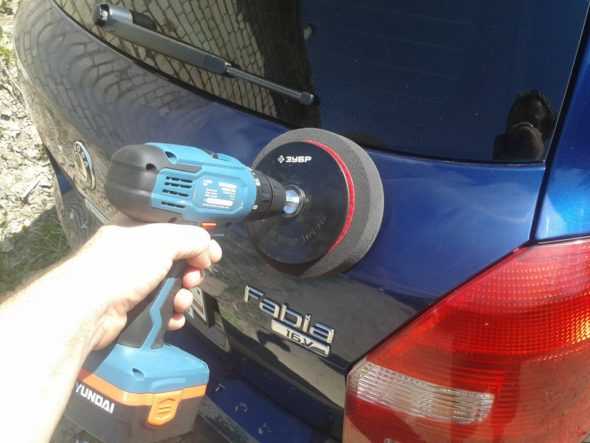

полировать;
Полировка специальной насадкой
снимать фаску у болтов;
Насадка для снятия фаски
работать под любым углом и в труднодоступных местах;
Угловая насадка и гибкий вал для удобной работы
точить ножи;
Заточка ножей шуруповёртом
безопасно и быстро закручивать саморезы, работая одной рукой. Для этого предусмотрена насадка с ленточным магазином саморезов;
Насадка с ленточным магазином саморезов
устанавливать заклёпки;
Насадка для заклёпывания
резать профнастил турбоножницами;
Турбоножницы для резки профнастила
разжигать огонь насадкой-феном.
Фен из шуруповёрта

Можно ещё найти массу применений для этого инструмента. Но помните, что работать нужно в защитных очках и перчатках.

Уход и хранение

регулярно разбирайте и очищайте внутренние элементы шуруповёрта от нагара, пыли и грязи;
при возникновении нестабильной работы проводите диагностику. Проверяйте износ щёток, чтобы не пришлось менять якорь двигателя;
не оставляйте инструмент в помещениях с высокой влажностью и под солнцем. То же касается и аккумулятора;
не держите батарею рядом с ключами, монетами и другими короткими металлическими предметами. При случайном соприкосновении с полюсами произойдёт короткое замыкание аккумулятора. В результате может возникнуть пожар;
в конце рабочего дня возьмите чистую ветошь и протрите инструмент. Тряпку можно слегка увлажнить водой без использования моющих средств;
хранить шуруповёрт нужно в сухой среде с плюсовой температурой. Используйте кейс или другую упаковку, чтобы инструмент не покрылся пылью.

Работайте шуруповёртом, соблюдая технику безопасности и правила, описанные в инструкции. Правильно подбирайте оснастку. И тогда инструмент прослужит вам долго.

postroika.biz

Аккумуляторная дрель-шуруповерт | Дом сначала

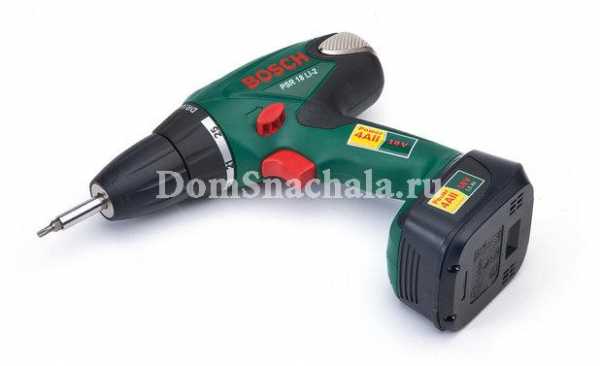

Аккумуляторная дрель-шуруповерт Bosch PSR 18 Li-2.

Достаточно простой шуруповерт для домашнего использования, главное преимущество устройства универсальная литиевая аккумуляторная батарея, подходящая к электролобзику и дельта шлифовальной машине.

Вес шуруповерта вместе с аккумулятором — 1,3кг. То есть он не тяжелый, но и не легкий. При этом максимальный момент — 46Н*м, что очень не плохо.

Обороты регулируется, как в большинстве других шуруповертов и дрелей — кнопкой. Также стандартно, рядом расположен переключатель направления вращения патрона.

Шуруповерт имеет стандартный быстрозажимной трехкулачковый патрон. Максимальный диаметр хвостовика сверла, который можно зажать в данный патрон — 10мм.

Производитель не рекомендует использовать данный шуруповерт, для сверления больших отверстий: в стали больше чем 10мм, в дереве более 35мм.

Чтобы зафиксировать биту или сверло в быстрозажимном патроне шуруповерта, достаточно зафиксировать патрон рукой и включить шуруповерт на большие обороты. И патрон сам зажмет сверло.

Чтобы извлечь сверло или биту, нужно переключить шуруповерт на реверс, зафиксировать патрон и включить шуруповерт: кулачки разожмутся и освободят сверло или биту.

Ставшая стандартом в шуруповертах, муфта ограничения момента. Вверху корпуса, напротив патрона есть стрелочка, которая указывает на число. Чем больше число, тем больший момент выдерживает муфта без отключения. Всего у муфты 10 положений с разными уставками момента, плюс режим дрели. В режиме дрели? который помечен надписью «DRILL», муфта ограничения момента отключается. И с помощью шуруповерта уже можно сверлить.

Данный шуруповёрт является имеет два диапазона скоростей от 0 — 400 оборотов в минуту и от 0 — 1340 об/мин. Скорость можно переключить красным движковым переключателем в верхней части шуруповерта, в положении «назад», шуруповерт работает на первой — низкой скорости. Если движок передвинуть вперед, то включается вторая скорость. Кроме того номер скорости можно увидеть в окошечке рядом с переключателем.

Удобная опция для новичка — индикатор направления вращения: два треугольничка в верхней части устройства, помогут определить в каком режиме работает шуруповерт: стрелка вперед означает, что патрон вращается по часовой стрелки и соответственно заворачивает шуруп, если загорается стрелка назад, то патрон вращается против часовой стрелки и выворачивает шуруп.

На шуруповерте присутствует индикатор показывающий степень заряженности аккумуляторной батареи.

И рядом расположена лампа подсветки «POWERLIGHT», которая здорово поможет при работе в плохо освещенных местах.

Сверлим деревянный брусок в режиме «дрель», т.е. с отключенной муфтой. Для относительно тонкого сверла можно включить вторую скорость.

Для вворачивания шурупа нужно выбрать биту которая подойдет к данному типу шурупов.Основные виды шлицов, на фото слева на право:

1)филипс,
2)позидрайв,
3)прямой,
4)звездообразный (torx),
5)шестигранный (hex).

Кроме формы, шлицы отличаются размерами и под каждый размер шлица шурупа или винта, нужно брать биту нужного размера.

Итак, нужная бита выбрана и зажата в патроне, но для вворачивания шурупа стоит включить первую скорость и установить муфту на ограничение момента. В нашем случае для такого диаметра шурупов выбираем положение «17».

На фото результат вворачивания шурупа на разную глубину. Когда шуруповерт полностью завернёт шуруп, усилие вворачивания возрастет и тут начнет срабатывать муфта ограничения момента. Благодаря этому шуруп не войдет глубже чем нужно и не расколет брусок.
