Что делать, если барахлит компрессор кондиционера в автомобиле? Ремонт компрессора

Ремонт компрессора кондиционера своими руками

Во время летнего зноя салон автомобиля превращается в настоящую жаровню, и когда открытые окна уже не спасают, на помощь приходит кондиционер. Но, как и любое устройство, от частого использования автокондиционер рано или поздно выходит из строя. Если вы заметили, что автомобильная вентиляция начала барахлить, скорее всего, потребуется ремонт компрессора кондиционера. Однако, чтобы точно определить причину поломки, нужно понаблюдать, как именно эта поломка себя проявляет.

Содержание статьи

Симптомы неисправности

Компрессор – этот основной узел системы, который обеспечивает необходимую степень сжатия хладагента и его циркуляцию. Из всей конструкции этот элемент является самым дорогостоящим, так что для вашей же выгоды не желательно игнорировать признаки его неисправности.

Предпосылки к ремонту компрессора автокондиционера могут быть самыми разными. В первую очередь, он нуждается в «лечении», если кондиционер резко снизил свою эффективность или же попросту не подаёт признаков жизни. Чаще всего это случается в результате долгого простоя прибора, например, после зимнего сезона, когда салон машины не нуждается в холодном воздухе. Также компрессор может включаться с задержкой в несколько минут, что также говорит о внутренних поломках.

Если вы окончательно убедились в том, что вентиляция не работает, следует заглянуть под капот и произвести осмотр всех труб, которые входят в конструкцию кондиционера. Проверка трубок и шлангов автокондиционера

Причиной поломки может стать утечка фреона – довольно распространённое явление, которое просто диагностировать. Если на металлических трубах вы найдёте следы маслянистых выделений, то утечка все же есть.

Об утечке также может свидетельствовать иней на трубках наружного блока.

Фото трубки автомобильного кондиционера

Следует беспокоиться, если масло приобрело зеленый оттенок – это свидетельствует о том, что в компрессор попала вода. На начальных этапах влага может проявлять себя в слабой работе вентиляции, а также в утечке паров хладагента.

Если вовремя не удалить воду из фреонового контура, она вполне вероятно превратится в лёд, который закупорит капиллярную трубку и приведет к постоянному прогреванию кондиционера, пока не сгорит сам компрессор.

Все эти симптомы не проявляются просто так – для появления каждого из них есть своя причина, которая и определяет характер, длительность и цену ремонта компрессора автокондиционера.

Обнаружить неисправность и необходимость ремонта компрессора автокондиционера на самой ранней стадии помогут любые подозрительные и непривычные шумы в процессе его работы. Они же могут свидетельствовать и об износе подшипника муфты. Определить, какая именно деталь нуждается в ремонте, помогут простые наблюдения: шум неисправного подшипника слышен и при выключенном кондиционере, компрессор же издаёт характерные звуки, только если кондиционер работает.

Причины выхода из строя

Существует множество факторов, непосредственно влияющих на работу кондиционера авто. Каждый из них, соответственно, может стать причиной поломки такой важной детали, как компрессор: Возможные места утечек хладогента

Чаще всего поводом служит утечка хладагента – специального вещества, которое отнимает у охлаждаемого объекта тепло и отдаёт его в окружающую среду. Это случается, если фреоновый контур, в котором размещается хладагент, теряет свою герметичность.
Компрессор способен выйти из строя, если загрязняется пространство внутри кондиционера. Чаще всего такое явление происходит в холодное время года, когда устройство вентиляции автомобиля не используется.
Еще одной причиной может стать высыхание, выгорание и растрескивание подводящихся к компрессору шланг и трубок. Такое случается, если они проводятся слишком близко к коллектору.
Другая распространённая причина – сильные и резкие перепады температур, повышенная влажность и действие реагента. Эти факторы крайне негативно влияют на алюминиевые элементы, из которых состоит большая часть системы.
Выход из строя может провоцировать неаккуратная езда и плохие дороги: различные ухабы и ямы приводят к вибрациям под капотом, в результате чего корпус кондиционера деформируется, а это, в свою очередь, приводит к разгерметизации фреонового контура и другим последствиям.
Следствием неправильной установки компрессора может становится перетирание и скручивание трубок компрессора, что приводит к их быстрому изнашиванию. Также причиной может стать достаточно длительная эксплуатация, в результате которой внутренние кольца стареют и рассыпаются.
Также внутри компрессора могут скапливаться различные вредные элементы, которые провоцируют окисление и гниение. К тому же пыль, грязь, тополиный пух увеличивают расход хладагента. Всё это очень негативно влияет на систему климат-контроля, которая из-за засоров и пониженного уровня хладагента перегревается в недопустимой степени.

Для починки компрессора не обязательно отправляться на станцию техобслуживания. При наличии некоторых навыков и понимании работы системы климат контроля, вполне возможно осуществить ремонт компрессора кондиционера своими руками.

Инструкция по ремонту

Рассмотрим самый доступный метод ремонта компрессора автокондиционера. В первую очередь это — устранение утечки хладагента, которая является наиболее частой причиной поломок. Проверка трубок автокондиционера на утечку фреона Помните, что если процент ухода хладогента превышает 15-20% — значит, закрытый контур потерял свою герметичность и нужно искать место разгерметизации. Если это невозможно определить визуально, для ремонта нужно применить специальное устройство – течеискатель. Проверка утечки фреона течеискателем Самые микроскопические повреждения с помощью такого приспособления будет отыскать тяжело, так что скорее всего вам понадобится заправка азотом – очень старый метод, который, тем не менее, позволяет определить на слух проблемное место. Компрессор автомобильного кондиционера на столе Визуально найти течь во время ремонта возможно с помощью неоновой добавки, которая вводится в контур и помогает быстро и просто вычислить область выхода хладагента наружу. Крайне не рекомендуется применять метод с мыльным раствором – это упрощает процесс, но может быть опасным для компрессора.

Если найденное повреждение довольно незначительно, то осуществить починку вполне реально самостоятельно. Для этого понадобится сконструировать специальную латку. Порядок работ выглядит следующим образом:

Нужно подготовить подходящую по диаметру трубку;
В неё заводятся хомуты, затем она чистится наждачной бумагой и тщательно обезжиривается любым доступным способом;
Муфты соединяются при помощи изоленты;
На заранее подготовленную муфту наносится клей, затем она ставится на нужное место и стягивается с помощью хомутов.

Во время ремонта после нанесения латки кондиционер желательно заправить, ведь со времени поломки расход хладагента был сильно повышен. Для этого нужно сперва определить нужный вам тип фреона. Он зависит от года выпуска автомобиля – для авто, чей срок службы начался еще до 1992 используется фреон типа R-12. Для более молодых авто понадобится фреон R-134a. Ремонт компрессора автомобильного кондиционера

Для дозаправки вам необходимо запастись баллоном с фреоном, метрологической станцией, шлангом и переходником. Также важным условием будет откалиброванный счетчик давления. Всё вышеперечисленное оборудование собирается и присоединяется к штунцеру. Затем нужно завести мотор и привести баллон в действие. Когда температура в салоне достигнет 5-7 градусов, вентиль перекрывается и при отсутствии пузырьков в окошке фильтра-осушителя, процесс можно считать завершенным удачно.

Более серьёзные неполадки требуют вмешательства профессионала, так что лучше не подвергать систему климат контроля риску ремонта компрессора кондиционера своими руками. И помните – лучшая защита от неисправностей – это профилактика и регулярный техосмотр.

Видео «Ремонт компрессора»

Мастер-автомеханик на этой записи показывает, как грамотно проводить диагностику и ремонт автомобильного кондиционера.

mineavto.ru

Сделать ремонт компрессора кондиционера авто своими руками.

Я мою машину 2 раза в год! Рассказывает автоблогер Алексей Симонов: На машину нужно просто читать далее>>>

Частая причина неисправности автокондиционера — поломка компрессора. Чтобы не покупать новый, можно сделать ремонт компрессора кондиционера авто. В этом случае необходимо выявить, в чем именно заключается причина неисправности, чтобы знать, какие меры следует принять. Поломки автомобильного компрессора кондиционера бывают двух видов: механические и электрические.

ремонт компрессора кондиционера

Электрические неисправности

К неисправностям электрического характера относится повреждение электромагнитной муфты. Его можно выявить при включении кондиционера: в случае поломки не слышен щелчок и муфта не прижимается. Из-за сбоев в работе муфты вращающий момент от двигателя не поступает на компрессор. В таком случае ремонт компрессора автокондиционера начинается с проверки наличия управляющего питания. Если проблема не в нем, тогда следует обратить внимание на обмотку электромагнитной муфты. Нужно осмотреть ее на предмет повреждений, удостовериться, что муфта не замыкает на массу.

Проверить ток, который она потребляет. Если одна из вышеуказанных неполадок подтвердилась, рекомендуется поменять обмотку. В тех случаях, когда на ней есть разрыв и он доступен, иногда удается его ликвидировать. Муфта могла выйти из строя и вследствие перегрева, причиной которого послужило неправильное обслуживание автокондиционераи продолжительная его эксплуатация при повышенной нагрузке.

При ремонте автомобильного компрессора, у которого вместо электромагнитной муфты стоит электромагнитный клапан, алгоритм проверки и выявления неисправностей клапана почти аналогичный. Отличие состоит лишь в том, что добавляется еще одна причина неисправности — загрязнение регулирующего отверстия.

В таком случае ремонт компрессора кондиционера автомобиля сводится к тому, что его надо снять и почистить отверстие.

На многих машинах не предусмотрен отдельный демонтаж регулирующего клапана, поэтому придется его снимать вместе с компрессором. Если после чистки и продувания автомобильный кондиционер продолжает плохо работать, то клапан подлежит замене. Неправильная заправка не оказывает на клапан такое сильное воздействие, как на муфту, потому что отсутствует трение.

Механические неисправности

Пониженное давление автокондиционера может сигнализировать о поломке клапанов, изнашивании запчастей, относящихся к поршневой группе, засоренности каналов управления.

механические неисправности компрессора кондиционера

Посторонний звук при выключенном кондиционере часто появляется из-за повреждения подшипника. Второй причиной может выступать слишком туго затянутый приводной ремень. В таких ситуациях ремонт автокондиционера своими руками начинается с проверки шкива компрессора и ремня приводного вала. В результате получаем информацию о причине неисправности. Также следует обратить внимание на кронштейны: нет ли на них повреждений.

Для проверки легкости вращения вала останавливаем двигатель и отключаем электромагнитную муфту.

Далее проворачиваем вал, прикладываемые при этом усилия должны быть средними. При очень тугом ходе ослабьте ремень. В случае если нарушения в работе после принятия вышеуказанных мер остались, следует заменить подшипник вала. Если такие неполадки на авто не устранить вовремя, то они могут привести к заклиниванию подшипника, что будет способствовать выведению из строя электромагнитной катушки, повреждению передней крышки компрессора, образованию небольших трещин, ведущих к утечке фреона, неравномерному износу шкива.

Неисправность самого компрессора

Шум во время работы автомобильного кондиционера может быть следствием поломки компрессора. Такая неисправность возникает по нескольким причинам:

Неправильная заправка системы.
Сбои в движении фреона из-за замятого провода или закрытого терморегулирующего вентиля.
Неисправность вентилятора кондиционера или засоренность конденсатора.

Для выявления неполадки требуется осмотр вентиляторов, охлаждающих конденсор и двигатель. Их неисправность приводит к повышенному давлению. Следует проверить, не загрязнен ли конденсатор. Если не отремонтировать устройство, это может привести к заклиниванию компрессора.

Промывание компрессора

Проблемы в работе автокондиционеров также возникают из-за появления влаги во фреоновом контуре или потери его герметичности. Тогда в срочном порядке нужно промыть компрессор кондиционера с помощью фреонов или четыреххлористого углерода. Этот процесс состоит из нескольких этапов. В первую очередь идет эвакуация фреона. Для этого применяют отвакуумированный баллон. Далее проводится промывание до тех пор, пока слитая жидкость не будет прозрачной. Затем компрессор заправляется смесью, состав которой включает в себя 50% масла и 50% жидкости для промывания. Затем компрессор включается, он должен поработать от 10 до 15 минут.

По истечении этого времени смесь сливается и, если есть надобность, проводится промывание для полного выведения плохого масла.

Чтобы удалить из прибора всю жидкость, после промывания делают вакуумирование компрессора. После этого заправляют его маслом. Так как масло обладает большой способностью впитывать влагу, то нужно уменьшить его контакт с воздухом. Заправленный агрегат продувается с применением осушенного азота или газообразного хладагента. Затем патрубки затыкаются пробками. Промывание завершено.

Другие причины неисправностей

Давление при всасывании и нагнетании отсутствует или немного меняется. В таких случаях могут быть неполадки в группе клапанов или истирание рабочей поверхности на компрессоре. Для ликвидации сбоев в работе надо проверить автомобильный компрессор и поменять вышедшие из строя запчасти.

Распространенной причиной неисправности автомобильного компрессора кондиционера является утечка хладагента.

Это можно определить по наличию маслянистых выделений на металлических трубках. Двигатель при работе выступает источником сильных вибраций. Под их воздействием и происходит вытекание фреона с хомутов на шлангах. Для поиска поврежденного участка понадобится подкачивание хладагента в систему. Далее следует замена пришедших в негодность деталей.

Профилактика

Лучший способ уберечь свой компрессор автокондиционера от поломок — правильно его эксплуатировать:

Закрывать окна в машине, когда он работает.
Регулярно осматривать окно в ресивере-осушителе.
Не пренебрегать уборкой в салоне, иначе накопившаяся пыль будет забивать кондиционер.

Также стоит обращать пристальное внимание на сбои и неисправности в работе, а при их наличии сразу же приступить к ремонту компрессора автомобильного кондиционера.

Ремонт компрессора кондиционера автомобиля - как отремонтировать компрессор кондиционера

Восстановление исправного технического состояния автомобиля может занимать не только большое количество времени, но и требовать существенных вложений. Одним из дорогостоящих видов ремонта может оказаться комплексный ремонт системы кондиционирования в автомобиле. Вот почему стоит задуматься и изучить ремонт и восстановление работоспособности кондиционера самостоятельно.

Конечно же если это серьезная поломка и требуется более детальное обследование всей системы, то стоит обратиться в сервисный центр к настоящим специалистам, но порой поломки и проблемные нюансы можно устранить самостоятельно. Главное, знать, с чего стоит начинать. При этом стоит отметить, что ремонт компрессора кондиционера автомобиля – это задача не из простых. И поэтому стоит для начала определиться с существующими проблемами и имеющимися техническими нюансами всей системы. О принципах работы компрессора кондиционера рассказано в видеоролике:

Первичные признаки выхода из строя системы

Важным аспектом будет своевременное устранение первичных признаков неисправности системы. Это позволит избежать более серьезных поломок и более дорогостоящего ремонта, который уже самостоятельно выполнить будет невозможно.

Схема привода вспомогательных агрегатов

Первичным симптомом будет появление посторонних шумов. Это могут быть постепенно нарастающие шумы от работы подшипников или системы соединения подшипников на шкиве вала. При работе кондиционера на холостом ходу стоит отметить, что данный шум может постепенно нарастать, это будет говорить о необходимости замены подшипников.

Ремень привода компрессора кондиционера

В свою очередь, если присутствует монотонное гудение, то могут иметь место две причины, а именно:

имеющийся ремень привода вала сильно перетянут;
критичный износ установленных подшипников.

Возможен износ подшипников

В данном случае, чтобы произвести ремонт своими руками, необходимо будет заменить имеющиеся подшипники на новые и ослабить ремень привода вала.

Как отрегулировать натяжение ремня, а также снять ремень для замены, смотрите в фотоинструкции:

Проворачивается коленвал по часовой стрелке

Проверяем натяжение

Регулировка натяжения ремня

Ослабляем натяжение

Снимаем ремень

Отворачиваем гайку крепления правой опоры

Отворачиваем крепления опоры к кронштейну

Выводим ремень

Если ремонт запаздывает

Если своевременно не произвести замену подшипников и не настроить правильно распределение нагрузки при вращении вала, то результатом могут стать более серьезные технические неисправности.

Компрессор кондиционера

Точнее, это может привести к:

истиранию подшипников, что в результате станет причиной заклинивания компрессора;
истиранию внутреннего каркаса и металла вала;
выходу из строя передней крышки компрессора при постоянном проворачивании подшипника;
перекосу шкива с постепенным истиранием металла.

Эти поломки будут требовать либо полноценной замены компрессора, либо более детального ремонта.

Вторым признаком выхода из строя системы кондиционирования может стать появляющийся шум после прекращения работы кондиционера.

Основные причины:

Недозаправка или же существенная перезаправка всего комплекса. Это может произойти в случае непрофессионального обслуживания рабочей системы, без проведения диагностики после ремонта и восстановления функционирования.
Работа терморегуляторного вентиля. Он должен быть закрыт.
Нарушение в системе патрубков, за счет чего и не циркулирует хладагент, происходит постепенная забивка конденсатора.
Изношен вентилятор или вовсе не функционирует. В таком случае не поступает воздух, и не происходит обмен между теплым и холодным паром.
Перепады давления во всей системе, за счет имеющихся поломок на участках приема и подачи теплого и холодного воздуха. Это может привести к дисбалансу всей системы охлаждения. Особенно это опасно в зимний период эксплуатации, при очень низких температурах, что приведет к разрыву сообщающихся патрубков.
Установленный осушитель воздуха может постепенно забиваться, важно производить его чистку, а при необходимости устанавливать новый. Это позволит избежать конденсации влаги и разрушения металлических элементов системы.
При работе вентилятора конденсатора важно учитывать рабочую площадь, позволяющую компенсировать поступающее высокое давление, переводя его в систему с низким давлением на пути к системе вентиляции. Это позволит выполнять полноценный круговорот воздуха и обеспечивать парильную функциональность всей системы.

С учетом вышеописанных поломок важно определить место и участок повреждения. Если вы не в состоянии выявить причину, лучше обратиться к специалистам. Если поломка видна при осмотре комплекса, то можно заменить отдельные составляющие, проверив все особенности функционирования.

Прижимной диск

Старый подшипник

Профилактика и диагностика оборудования

В случае несвоевременной замены отдельных составляющих можно забыть о правильном функционировании всей системы. При этом важно отметить, что, проведя замену, необходимо детально провести диагностику всей системы. Это позволит определить элементы, которые в скором времени потребуют замены. Учитывая данные нюансы, можно постепенно производить ремонт всей системы, не забывая правильно обслуживать систему кондиционирования.

Схема работы автомобильного кондиционера

Если нет опыта и соответствующей квалификации по проведению замены отдельных составляющих, то стоит обратиться к специалистам в сервисный центр по ремонту всей системы. Но и в таком случае важно использовать только профессиональное оборудование. Необходимо проверять работу, выполненную именно на вашем автомобиле, хотя бы посредством визуального осмотра заменяемых деталей и комплектующих. Так как есть всегда недобросовестные мастера, готовые установить старые элементы с аналогичных систем кондиционирования и на время устранить поломку.

Основные критерии работы

Автомобильный компрессор

Созданное давление должно позволять плавно и равномерно распространяться воздушной массе по всей системе, от каждого из элементов. Это даст возможность правильно функционировать кондиционеру даже при серьезных нагрузках, и позволит создавать оптимальную температуру в автомобиле при сохранении всех технических требований к эксплуатации комплекса.

Основные критерии создаваемого давления с учетом нагрузок:

Система вентиляции способна воспринимать перепады поступающих воздушных масс, пропуская их через комплекс патрубков.
Установленный компрессор должен создавать требуемое давление и увеличивать циркуляцию хладагента с учетом рабочих температур.
Соединительные патрубки, подающие низкое и высокое давление, должны своевременно прочищаться для плавного уровня подачи воздуха.

Разность давления в системе кондиционера

В таком случае любые технические нагрузки на систему будут минимальными, и они не будут приводить к разрушениям отдельных узлов и деталей. Это позволит использовать кондиционер на протяжении всего срока службы без серьезных повреждений, давая тем самым возможность комфортно чувствовать себя как в жаркую летнюю погоду, так и при существенных минусовых температурах при эксплуатации автомобиля зимой.

Видео

Смотрите, как производится замена подшипника в компрессоре кондиционера Рено Мастер:

А так осуществляется ремонт муфты компрессора кондиционера Opel Astra H:

Ремонт компрессора кондиционера своими руками: поломки и их исправление

Автомобилистам хорошо знакомо такое важное устройство машины, как компрессор кондиционер. С его появлением у водителей отпала необходимость тратить время на открывание окон и проветривание салона машины. Все полезные вещи имеют одно ненужное свойство – они периодически выходят из строя и ставят владельца в тупик вопросом «А как это чинить?». Можно ли вернуть к жизни кондиционер без помощи соответствующих сервисных служб? Как осуществить ремонт компрессора кондиционера своими руками? Попробуем разобраться и составить план действий починки данного агрегата.

Отличительная особенность компрессора-кондиционера состоит в принципе его работы. В качестве подпитки он использует мощность двигателя, которая поступает с коленвала посредством приводного руля. Для успешной работы кондиционера необходимо, чтобы были исправны многие детали системы: компрессор для кондиционера, вентилятор, ресивер-осушитель, испаритель и др. Хладаген, пропущенный через испаритель, продолжает свое движение в компрессор, круг замыкается и движение начинается заново.

Распространенные причины поломок кондиционера

Основная часть нагрузки при работе системы охлаждения идет на компрессор. Следовательно, чаще всего из строя выходит именно он. Его своевременный ремонт и профилактические действия избавят вас от необходимости копить деньги на новую деталь. Если не включается компрессор-кондиционер, то причин данной поломки может быть две. Работать с перебоями кондиционер может либо из-за поломки компрессора, либо по причине неисправности муфты. В этом случае, возможно, починить компрессор кондиционер самому.

Продлить срок службы компрессора поможет промывка его внутренностей. Использовать лучше четыреххлористый углерод или фреоны R-113, R-11. Выводим лишний хладагент, проводим процедуру до того момента пока жидкость не станет прозрачной. Смесь из жидкости и масла в соотношении 50:50, вливаем в компрессор для кондиционера. Вводим в рабочее состояние на 20 минут.
Очищенный кондиционер заправляем маслом. В связи с активным поглощением маслом частиц воздуха, что может привести к потере его важных свойств, время взаимодействия сводим до минимума. После заправки в профилактических целях продуваем компрессор с помощью хладагента или азота и закрываем его патрубки.

Диагностирование электромагнитной муфты

Самостоятельный ремонт компрессора-кондиционера можно выполнить и для починки электромагнитной муфты. Осмотр этой детали включает в себя проверку присутствия смазки на роторе и на нажимном диске. Подшипник сцепления должен быть без утечек смазки. Воспользуйтесь прибором для определения сопротивления катушки. Сопротивление катушки должно варьироваться в пределах 3,15-3,45 при t 20 C. В случае нестандартного показателя его необходимо заменить на новую деталь. Последним действием будет измерение зазора между шкивом и диском муфты. В случае отхождения от нормы магнитное поле не сможет прижать муфту к шкиву. Диапазон должен быть в пределах 0,35-0,65 мм.

Профилактический осмотр и замена подшипника приводного шкива

Услышали шум в недрах автомобиля при эксплуатации компрессора, значит, пора провести осмотр подшипника. Шумы непонятного происхождения могут появиться и при нерабочем кондиционере, когда вал работает вхолостую. Автомобиль может гудеть вследствие перетянутого приводного ремня, или же при абсолютном износе подшипника компрессора кондиционера, по истечении срока его эксплуатации.

Осмотр компрессора

Первым шагом на пути к исправлению данной проблемы будет проверка основных элементов данной системы, в том числе и осмотр шкива компрессора кондиционера. Тщательно осмотрите ремень привода вала. Прекратив работу двигателя, отключите электромагнитную муфту, затем, проверните вал. Усилие рук при повороте должно быть ощутимым. Если ход у поворота туже обычного, ослабляем ремень. В случае повторной неработоспособности меняем подшипник вала.

Антибактериальная чистка испарителя-кондиционера

Если вы хотите, чтобы запах в салоне при работе кондиционера был приятным, то необходимо проводить систематическую чистку испарителя. Ремонт компрессора-кондиционера своими руками в данном эпизоде также можно и нужно сделать. Очистку кондиционера рекомендуется проводить 1 раз в полгода. Нам понадобится спрей-очиститель для автомобиля. Содержимое его распыляется так, чтобы оно попало на испаритель.

Параллельно приводим в действие режим рециркуляции на обороты максимума. Данный спрей также образует на испарителе пленку. Цель — защита от внешних воздействий и профилактика появления новых микробов и вредителей. Для качественной работы кондиционера рекомендуется за несколько минут до приезда на место назначения выключать его для просушивания испарителя. Такой нехитрый совет поможет вам в течение долгого времени эксплуатировать кондиционер-компрессор.

Замена деталей компрессора

Замена сальника компрессора-кондиционера

Очень часто выходит из строя такая важная деталь, как сальник компрессора-кондиционера. Находясь с противоположной стороны вала, в процессе эксплуатации он страдает от перегрева. Для его замены изымаем компрессор и сливаем хладагент. Съемником избавляем его от муфты, двумя лапами от шкива и магнита. Удаляем лишнее масло и грязь.

Извлекаем стопорное кольцо сальника. Прибор для изъятия вала кладем на вал компрессора и движением внутрь носка касаемся сальником вала. Вращение ручки производим по часовой стрелке, снимаем сальник с помощью вспомогательного прибора. Производим замену, возвращаем деталь на прежнее место.

Ремонт радиатора

Перебои в работе кондиционирования могут быть связаны с тем, что различный мусор наполнил внутренности радиатора. Это может закончиться более серьезными проблемами работы автомобиля. Решаем проблему просто — чистим и моем радиатор. Перед работой по внешнему очищению снимаем его. Если данное действие невозможно сделать, работаем предельно собрано и аккуратно.

Продувка кондиционера

Хорошим вариантом очистки является компрессионная продувка сжатым воздухом. Заменой данной процедуре послужит хороший напор воды с добавлением различных химических препаратов. Если охлаждающая жидкость содержит в себе загрязняющие элементы, проводим полную промывку радиатора. Заливаем чистящее средство в машину, приводим двигатель в работу на 15-20 минут. Слить воду, и промыть систему охлаждения в течение трех раз дистиллированной водой.

При профилактике работы радиатора следует произвести тщательный его осмотр на наличие трещин и других повреждений. Существует несколько простых и экстренных методов избавления от данной проблемы. Например: добавление внутрь сырого яйца или горчичного порошка. Работники автохимических предприятий предлагают использовать такие средства как, порошки-герметики или специальные растворы для возвращения к жизни радиатора.
Хорошим средством починки радиатора при наличии необходимых деталей является «холодная сварка». Необходимый набор сварщика: холодная сварка, наждачная бумага, ацетон или чистый бензин. Очищаем поверхность с помощью бумаги и создаем искусственные неровности. Далее место обрабатываем бензином или ацетоном. Тщательно читаем инструкцию по использованию холодной варки. По ее окончании ждем некоторое количество времени, в зависимости от некоторых факторов. Герметичное соединение готово.

Выше были представлены некоторые виды поломок кондиционера компрессора. И методы их ремонта, выполненные своими руками. Вовремя выполненная профилактика работы компрессора позволит продлить срок службы и лишит вас потери времени и денег.

Существует ряд нехитрых правил, которые помогут при использовании системы кондиционирования:

Если кондиционер включен, то необходимо, чтобы все окна в автомобиле оставались закрытыми.
Всегда перед началом работы компрессора-кондиционера проветривайте салон. Спертый воздух, проходящий через кондиционер, приводит к неправильному эффекту.
Во избежание запотевания стекол при эксплуатации кондиционера не забывайте включать печку.
Проводите ежедневную оценку состояния окошка у ресивера-осушителя.
Избавляйтесь от пыли по мере ее накопления, не затягивайте с уборкой и очисткой салона машины.

Выделяйте время на осмотр и ремонт автомобиля, и не бойтесь проводить ремонт деталей своими руками.

oventilyatsii.ru

Ремонт автомобильного компрессора кондиционера | Лада Мастер

Такие устройства, как головная магнитола, бортовой компьютер и кондиционер уже давно перешли из разряда дорогих и мало доступных опций в базовое оснащение средних по цене автомобилей. А вместе м ними и проблемы, которые связаны с обслуживанием и ремонтом этих устройств. В большей степени это касается кондиционера, поскольку конструкция его непроста и глубоко интегрирована в системы автомобиля.

Содержание:

Как установить неисправности кондиционера
Диагностика компрессора и кондиционера
Ремонт компрессора кондиционера
Ремонт и диагностика электромагнитной муфты компрессора

Как установить неисправности кондиционера

Автомобильная климатическая техника

Автомобильная климатическая техника, как и бытовая, всегда требует особого обслуживания и отдельного внимания. Многие водители, не привыкшие жить с кондиционером в одной машине не всегда обращают внимание на состояние компонентов, а иногда допускают вопиющие нарушения в эксплуатации, что и приводит к выходу кондиционера из строя.

Конструкция его непроста

Для того чтобы кондиционер заработал в жару, одного нажатия на кнопку мало. Этому должен предшествовать целый комплекс мер по диагностике состояния узлов устройства, а при необходимости, обслуживания. Если при включении кондиционера салон не наполняется прохладной свежестью, это еще не значит, что поломка носит катастрофический характер. Любое устройство требует периодического включения, а зимой о кондиционере, как правило, забывают напрочь. Только не стоит сразу паниковать и ехать в сервис. Вполне возможно, что причина проста. Но перед тем, как делать какие-то выводы, проведем минимальную диагностику своими силами.

Диагностика компрессора и кондиционера

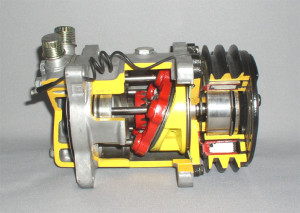

Устройство компрессора и кондиционера

Ремонт автомобильного компрессора кондиционера будет необходим только после того, как будут осмотрены все наружные соединительные элементы на предмет утечки фреона. Рассыхание резиновых прокладок, течи резиновых шлангов — это самые первые объекты внимания при визуальной диагностике системы кондиционирования и компрессора в частности. О течи фреона говорят маслянистые пятна на соединениях патрубков, в районе компрессора и конденсора. При утечке определенного количества фреона, компрессор просто не включится и система не запустится.

Претензии к компрессору

Как правило, течи хладагента возникают вследствие вибраций, но невнимание к резиновым деталям — прокладкам, уплотнителям и шлангам, приводят к образованию трещин. Для того, чтобы оценить уровень утечки фреона, нужно дозаправить систему фреоном соответствующей марки. В продаже есть устройства для дозаправки авто кондиционеров, поэтому совсем не обязательно обращаться в сервис. Если после дозаправки кондиционер не подает признаки жизни, первым делом претензии возникают к компрессору.

Ремонт компрессора кондиционера

Компрессор к работает в тяжелых условиях

Компрессор кондиционера работает в чрезвычайно тяжелых условиях. Единственная смазка, которая попадает в его рабочий механизм — масло, которое заправляется вместе с фреоном. Поэтому в случае утечки компрессор отключается. Если нет уверенности в том, что хладагент чистый и соответствует марке кондиционера, его стоит заменить, предварительно промыв всю систему. Иногда даже замена фреонового фильтра не спасает ситуацию, поскольку весь контур находится в плохом состоянии. Продукты износа компрессора неизбежно попадают в фреон, способствуя еще большему износу. Поэтому дозаправка — мера временная.

Дозаправка

Промывка фреонового контура проводится четыреххлористым углеродом или специальным промывочным фреоном, а вся процедура проходит в два этапа. Сначала необходимо удалить старый фреон из системы, после этого заправляется промывочный фреон и компрессор запускается на 7-15 минут. Промывка происходит до тех пор, пока жидкость не станет чистой. Только тогда можно заправлять систему рабочим хладагентом. Желательно все работы проводить при помощи специального оборудования, в крайнем случае, мобильных заправочных устройств, которые ограничивают контакт хладагента с воздухом, поскольку фреон обладает высокой гигроскопичностью и способен быстро впитывать влагу.

Диагностика

Ремонт и диагностика электромагнитной муфты компрессора

Компрессор приводится в движение от двигателя автомобиля через управляющую электромагнитную муфту. Она передает крутящий момент от шкива коленвала на вал компрессора. Муфта работает постоянно, независимо от того, включен кондиционер, или нет, поэтому обслуживания она требует постоянного. Визуально оценить работу муфты без демонтажа практически невозможно, поэтому все работы по ее ремонту лучше доверить специалистам.

Муфта работает постоянно

Чтобы избежать проблем с компрессором в будущем, стоит придерживаться простых правил, которые сохранят не только компрессор, но всю систему кондиционирования надолго:

Независимо от времени года запускать систему на 5-15 минут хотя бы раз в месяц.
Постоянный контроль натяжения приводного ремня муфты компрессора сбережет как подшипники, так и обеспечит нормальное функционирование системы.
Ежегодно проводить замену фильтрующего элемента.
Содержать в чистоте конденсор и контролировать чистоту в промежутке между ним и основным радиатором системы охлаждения.

Сберечь кондиционер в хорошем рабочем состоянии довольно просто, выполняя эти несложные рекомендации. Гораздо сложнее заниматься дорогостоящим ремонтом и перезаправкой системы хладагентом. Даже самая маленькая неприятность с системой кондиционирования, вовремя не устраненная, может привести к выходу из строя всего устройства. Будьте к нему внимательны, и кондиционер отплатит прохладой в летнюю жару.

Читайте также Установка кондиционера своими руками — видео, Как выбрать компрессор автомобильный

Диагностика и ремонт компрессора автокондиционера своими руками

Кондиционер в автомобиле является одним из узлов, обеспечивающих комфортное пребывание автолюбителя в машине во время вождения. Нередко наши автолюбителя сталкиваются с проблемой неработоспособности устройства, и, как правило, проблема заключается в выходе из строя компрессора. Ниже мы расскажем о том, как осуществляется ремонт компрессора автокондиционера своими руками, какой принцип работы, каковы причины поломки и как произвести диагностику.

Характеристика

Часто бывает такое, что устройство не включается, почему так происходит? Причин может быть множество. Перед тем, как расскажем, почему автокондиционер не включается, не работает, как производится разборка, рассмотрим устройство системы и принцип работы.

Устройство системы в авто

Устройство

Как устроен любой кондиционер автомобиля:

Электромуфта. Электромуфта предназначена для намагничивания прижимного шкива к диску, функционирующему от приводного ремня. Именно электромуфта прижимает шкивы после включения кондиционера. Как показывает практика, выход из строя электромуфты зачастую является основной причиной поломки устройства. Поэтому диагностике электромуфты необходимо уделять внимание.
Непосредственно сам компрессор, который находится внутри. Когда компрессор автокондиционера работает, он прогоняет хладагент по патрубкам к конденсору (радиатору).
Радиатор предназначен для охлаждения хладагента. Радиатор находится неподалеку от радиатора автомобиля, так что охлаждению хладагента способствует и воздушный поток во время езды.
Вентилятор, который активируется и работает с узлом. Когда элемент включается, он осуществляет охлаждение хладагента. После того, как хладагент охладился, он поступает в ресивер.
Ресивер находится внутри и представляет собой фильтрующий элемент, очищающий конденсат от пыли и грязи и направляющий его в терморегулирующий вентиль.
Вентиль. Что касается вентиля, то он предназначен для подачи конденсата в испарительное устройство после того, как конденсат перешел в газообразное состояние.
Испарительное устройство пропускает через себя хладагент, охлаждается, после чего с помощью вентилятора передает холод в салон транспорта.

Принцип работы

Теперь перейдем к принципу функционирования. Что касается принципа работы компрессора, то здесь все просто. Данный компонент предназначен для сжатия, а также преобразования хладагента в жидкое состояние с дальнейшей циркуляцией расходного материала по всей системе. Как правило, в современных транспортных средствах применяются поршневые компрессоры, оборудованные несколькими поршнями. Принцип работы их заключается в том, что после того, как они включаются — работают в результате воздействия нагнетателя. Этот нагнетатель установлен на шкиве и перемещается он только в осевом направлении.

Сами поршни сжимают хладагент по определенному принципу до необходимого состояния, после чего отправляют его дальше по системе. Движущиеся элементы компрессора нуждаются в смазке, которая обеспечивается специальным маслом. Что касается масла, то здесь, в принципе, все индивидуально для каждой модели автомобиля. Когда компрессор работает, он забирает у мощности мотора от 2 до 15 лошадиных сил.

Как правильно проверить устройство

Итак, ремонт компрессора автокондиционера нужен тогда, когда в работе схемы возникли неполадки. Это может быть неработоспособность электромуфты, шум во время подключения, утечка сальника и т. д. Чтобы правильно проверить работоспособность всех элементов и произвести диагностику должным образом, для начала давайте разберемся в признаках.

Признаки

Признаки, которые свидетельствуют о том, что устройство заклинило или в целом работает некорректно, могут быть выявлены при внешней диагностике девайса. Иногда внешней диагностики достаточно для того, чтобы выявить возможные причины и проверить работоспособность устройства. Но иногда проверить признаки можно на слух, если при работе схемы появляются сторонние шумы, нехарактерные для устройства.

Узел кондиционера для транспорта

Первый признак, который можно проверить без тщательно диагностики — это нехватка холодного воздушного потока. Чтобы проверить этот признак своими руками, можно включить кондиционер в авто на полную мощность и оценить, как дует устройство. Признак отсутствия холодного воздуха может свидетельствовать об утечке хладагента.
Проверить работоспособность устройства своими руками можно по наличию новых шумов. В том случае, если при функционировании кондиционера возник шум, то причин может быть несколько, о них вы узнаете далее.
Внимательные автолюбители иногда замечают, что система включается не так, как раньше. В частности, при подключении перестает срабатывать щелчок. Это можно проверить своими руками, включив систему.
Помимо шума, во время функционирования системы может появиться звонкий стук. Проверить это легко — достаточно просто включить систему.

Причины

Как сказано выше, ремонт компрессора автокондиционера может возникнуть в нескольких случаях. В первую очередь, это ремонт сальника. Сальник — это по сути расходный элемент, поскольку периодически сальник приходится менять. Как правило, неработоспособность сальника выявляется в результате утечки хладагента. Если в работе компрессора появились механические неполадки, то обычно протекает либо сальник, либо места состыковки устройства. Выявить протекающий сальник можно с помощью ультрафиолетовой лампы. Чтобы определить сальник, в хладагент заранее нужно добавить люминесцентную краску. На практике именно сальники чаще всего становятся причинами необходимости покупки ремкомплекта и замены.
Что касается шума, то после подключения устройства появление звуков говорит о поломке подшипниковых устройств приводного шкива или вала. Также шум в работе схемы устройства может свидетельствовать о необходимости натяжки ремешка. В том случае, если электромуфта выключена, а вал компрессора при ослабленном ремешке проворачивается с большим трудом, то вероятнее всего, причина кроется в подшипнике. Если же ролик можно проворачивать своими руками без проблем, то вероятнее всего, вышел из строя подшипник вала.
Отдельно следует выделить электромуфту. Если при подключении кондиционера не срабатывает щелчок, то проблема заключается в электромуфте. Отсутствие щелчка при включении кондиционера автомобильного обусловлено выработкой элемента и появлением зазора. Кроме того, причиной может служить катушка — если компрессор перегревается, то катушка может плавиться, покупки ремкомплекта в этом случае не избежать.
Если при работе кондиционера после подключения появились стуки, то это может говорить о погнутых клапанах, а также изношенных поверхностях поршней. Кроме того, появление стуков может быть обусловлено слишком высоким или слишком низким уровнем давления, которое образуется на выходе и входе устройства (автор видео о замене подшипника — vassilij pavliuk).

Ремонт основных неисправностей

Если выявили определенные поломки в работе схемы компрессора кондиционера, то в первую очередь необходимо приобрести ремкомплект.

Итак, как осуществляется ремонт и замена тех или иных элементов схемы устройства:

Если есть незначительные повреждения на корпусе, не обязательно производить его замену. Достаточно отключить компонент, заварить корпус с применением аргонно-дуговой сварки с дальнейшим подключением.
Чтобы произвести замену сальника, после покупки ремкомплекта следует избавиться от хладагента в системе, после чего демонтировать компрессор. Если в работе схемы зафиксированы утечки прокладок, корпус компонента нагнетателя необходимо разобрать. Этот корпус состоит из нескольких элементов и обычно утечка происходит между ними. Чтобы произвести замену сальника, следует демонтировать ступицу муфты, а затем, избавившись от стопорного элемента, который крепит прокладку, сальник можно демонтировать. Когда элемент снят, осуществляется его замена, для этого придется использовать специальную оправку. После замены схема собирается и осуществляется его дальнейшее подключение.
Чтобы поменять подшипник вала, нужно приобрести соответствующий ремкомплект. Использование элементов ремкомплекта осуществляется после демонтажа компрессора с кондиционера. После демонтажа муфты необходимо извлечь подшипник, взять новый из ремкомплекта и установить его вместо старого.
Если проблема заключается в электромуфте, то после покупки ремкомплекта нужно демонтировать нагнетатель. С этого компонента снимаются прижимная пластинка, вышедшая из строя катушка либо вал, на котором присутствуют следы выработки. Все элементы ремкомплекта меняются на новые, после чего ставятся обратно на нагнетатель.
Если проблема заключается в поршнях устройства, то специалисты рекомендуют добавить масло в систему. Якобы это поможет отсрочить на определенный срок выход из строя компрессора. Но если в системе присутствуют продукты износа, то они могут забить ресивер и клапан, в результате придется промывать систему.

Видео «Подробная инструкция по ремонту компрессора»

Загрузка ...

avtozam.com

Ремонт компрессора автокондиционера - алгоритм

Компрессор — это та часть автомобильного кондиционера, которая является самой дорогой, но изнашивается, как правило, первой, ибо именно он обеспечивает циркуляцию фреона и необходимый уровень его сжатия. Потому и выступает ремонт компрессора автокондиционера на первый план.

Как автолюбитель обычно определяет, что с агрегат неисправен и нуждается в ремонте?

1. Появление подтеков масла.

2. Снижение производительности работы всей кондиционирующей системы.

3. Появление посторонних шумов при работе аппарата.

Медлить в таких случаях нельзя, дефект сам собой не рассосется, последствия могут быть самые тяжелые для владельца авто (в финансовом плане). Наступает фаза ремонта автомобильного компрессора кондиционера.

Для начала нужно определиться, с какой неисправностью мы имеем дело — механической или электрической. Если компрессор включается, но необходимого давления нет, то с большой долей вероятности поломку можно отнести к механической (запредельный износ поршневой группы, критическое изнашивание клапанов и т.д.).

Основные причины механических неисправностей.

Износ подшипника.
Ослабление натяжения приводного ремня.

В этих двух случаях можно попробовать вручную при отключенной электромагнитной муфте и выключенном моторе провернуть за ступицу диска вал устройства. Проворот должен быть с небольшим усилием. Если вал идет туго, нужно ослабить ремень привода. Если не помогает и это, придется менять подшипник вала. Это основные шаги по ремонту компрессора автокондиционера своими руками.

Истирание сальника вала. С заменой сальника не все так просто. Зачастую теоретически его можно сменить без сборки-разборки механизма. На практике со съемником в подкапотное пространство не всунешься. Присутствие шпоночного соединения (если таковое имеется) вообще сводит все эти благие намерения на нет.
Загрязнение системы.
Неправильная заправка фреоном (пере- или недозаправка). Иногда по забывчивости бывает закрыт терморегулирующий вентиль. По линии хладагента могут также наблюдаться следующие неисправности: забивка (замятие) конденсатора, смятие трубок. Самостоятельный ремонт проблематичен в такой ситуации.
Повреждение вентилятора.

Шумы бывают разные. Неисправность самого компрессора явно определяется по шумам при его включении (ситуация критическая – звуки производят движущиеся части из-за наличия запредельных люфтов), шум от износа подшипника прослушивается независимо от того, включен весь агрегат или выключен (мотор заведен, но посторонние звуки при выключении автокондиционера не исчезают).

Кстати, шум — не единственный индикатор поломки. Ремонт автомобильных компрессоров кондиционера – дело тонкое. Порой не клинит, не шумит, но и не качает. Так бывает, когда отсутствует давление на линии нагнетания. Понятно, что оно должно быть больше, чем на линии всасывания. Если этого не происходит, нужно обратить внимание на клапанную группу автокондиционера.

Самая экстремальная ситуация с компрессором — его заклинивание. Вместо ремонта при таком исходе нужна его замена. В остальных случаях можно поработать руками. Например, при износе сальника (при этом система, как правило, разгерметизируется) устройство разбирается, меняется сальник и регулируется зазор между шкивом и прижимной пластиной. Делается это прокладкой регулировочных шайб. К сожалению, прямо на машине такую операцию провернуть иногда нереально.

Разгерметизация может произойти и между составными частями корпуса. Здесь может помочь замена металлизованной прокладки.

Грохот при работе узла не только действует на нервы. Он говорит о том, что идет стачивание алюминия со стенки компрессионной камеры и графита с компрессионных колец. Вся эта дрянь и грязь поступает на ТРВ и ресивер-осушитель. Последствия легко просчитать.

Отсюда ясно, что при появлении посторонних стуков, необходимы срочные ремонтные меры. На запущенной стадии даже замена компрессора на новый ничего не даст, он быстро выйдет из строя, т.к. продукты износа старого узла уже попали в масло, и вся система нуждается в промывке.

Если механика в порядке, причина неполадок может быть в электрических цепях (их повреждении). Здесь необходим ремонт автомобильных компрессоров кондиционера в несколько иной плоскости.

Отсутствует щелчок и прижим электромагнитной муфты при включении — явный признак выхода муфточки из строя (при условии, что минусовой контакт надежно закреплен на «массу» авто, а напряжение на муфту поступает). Возможная причина — перегрев при повышенной нагрузке.

ремонт-компрессора-автокондиционера-своими-руками

Естественно, при этом не происходит передача вращающего момента в связке «двигатель-компрессор».

Следует проверить подачу питания, обмотку муфты, отсутствие замыкания обмотки муфточки на «массу», потребляемый ток. При необходимости обмотку следует заменить.

Компрессор с электромагнитным клапаном проверяется также, но дополнительно осматриваются регулирующие отверстия на предмет загрязнения.

Каков вывод? Неисправный компрессор нужно заменить новым или б/у. Либо ремонтировать, учитывая тот факт, что цена запчастей может доходить дл 80% стоимости нового агрегата. Поэтому самый лучший путь — регулярное обслуживание, диагностика, проведение ТО (не менее раза в год), чистка, уход, дозаправка, проверка надежности всех соединений. Только это позволит сэкономить деньги на ремонте компрессора автокондиционера.

Стоимость ремонтной операции велика. Мало того, что для иномарок цена компрессора может доходить до 900$, так еще ведь и дополнительные ремонтные работы (монтаж-демонтаж) имеют свою цену.

17 января 2018Teor21

avtotuningg.ru
