Дефекты удлинителей и сетевых фильтров

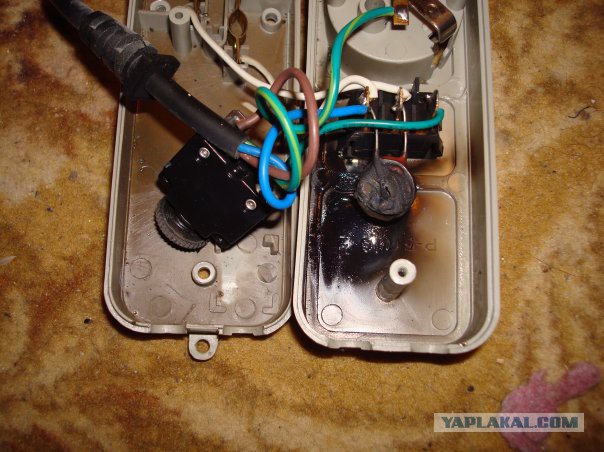

Наиболее часто встречающиеся дефекты удлинителей и сетевых фильтров:
- повреждение шнура;
- повреждение вилки;
- повреждение колодки.
Необходимо отметить, что неисправности удлинителей, сетевых фильтров и прочих аналогичных изделий могут возникать по двум «глобальным» сценариям.

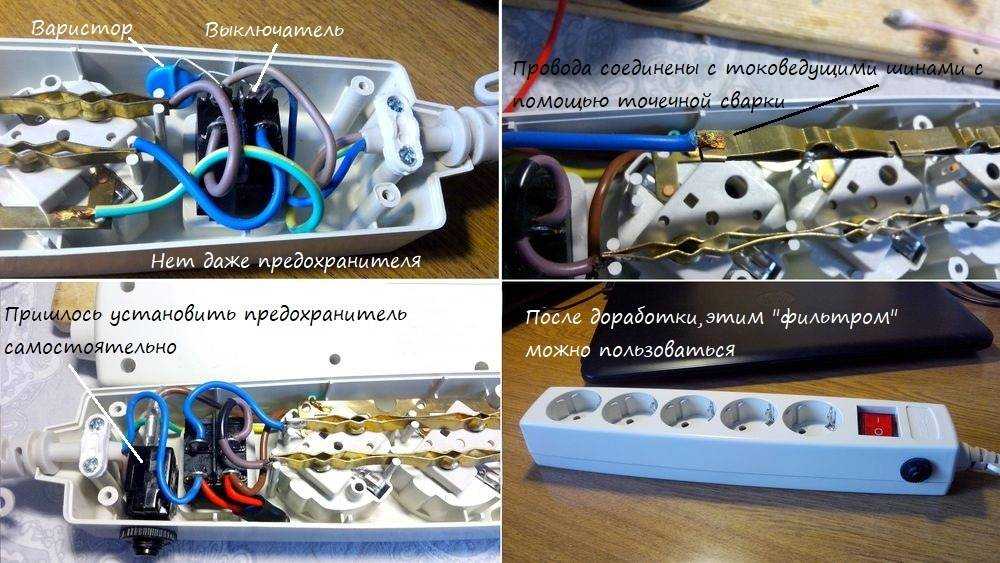

Первый сценарий предполагает наличие скрытых (неявных) производственных дефектов, эдакой мины замедленного действия, заложенной изготовителем. Сюда следует отнести не только огрехи, допущенные рабочими-сборщиками, но и конструкторские ляпы. Во многих случаях эти ляпы обусловлены отнюдь не низкой квалификацией инженеров-конструкторов (разработчиков изделий), а выходящим за все разумные рамки желанием снизить себестоимость изделия. Что хуже — некомпетентность или подлость? «Обе хуже», — сказали бы в Одессе, и были бы правы. Тем не менее, огромное количество подобных поделок продаётся и эксплуатируется везде — не только в этом колоритном черноморском городе, а на всём постсоветском пространстве…
Это капитализм, детка! Тут самолёты пачками разбиваются, чего уж удивляться по поводу каких-то удлинителей!
Скрытые дефекты могут проявить себя даже при неукоснительном соблюдении правил эксплуатации удлинителей.
Фактически привести к тем же негативным последствиям, что возникают при, и чем интенсивнее эксплуатируется «недоделанный» удлинитель, тем раньше происходит авария.
Второй сценарий — прямое следствие нарушений условий эксплуатации удлинителей, систематически допускаемых пользователями электроустановки. Здесь уже обижаться не на кого: не соблюдаешь правила — получи проблему.
Дефекты удлинителей и сетевых фильтров —
частые причины электротехнических аварий.
Дефектами (поломками / неисправностями) удлинителей и сетевых фильтров часто интересуются лица, ответственные за учёт / баланс имущества в различных организациях. Оформляя документы на списание вышедших из строя изделий, они раздумывают над формулировками причин поломки. Бумаги должны быть составлены так, чтобы нецелесообразность дальнейшей эксплуатации списываемого имущества не вызывала сомнений.
Пожалуй, с технической точки зрения мы дали исчерпывающую информацию о причинах возникновения неисправностей удлинителей и сетевых фильтров, а также изложили наше понимание ремонтопригодности и целесообразности ремонта (либо отсутствия таковой).
Наверное, более или менее технически грамотные специалисты, адекватно владеющие русским языком, в состоянии извлечь практическую пользу из этого материала. Однако в бюрократической системе управления вопросы часто решаются не в интересах Дела, а из желания (осознанной необходимости) угодить начальнику. «Чем больше бумаги, тем чище задница», — говорится в одной распространённой бюрократической пословице, поэтому правила заполнения дефектных ведомостей, актов на списание оборудования и прочих документов обрастают субъективными нюансами. Говорят, что уровень бумажного маразма достигает пика в бюджетных учреждениях.
