Что значит аквастоп в стиральной машине. Система аквастоп в стиральных машинах. Полная защита электромагнитного типа с совмещенной частичной защитой

Довольно распространенной проблемой среди владельцев стиральных машин, будь то Канди, Занусси или , является утечка воды. Дело в том, что заливной шланг, который подает водопроводную воду может давать течь. Естественно, что это происходит не в первые 12 месяцев работы, а после более длительного срока эксплуатации данного вида техники.

Такая неприятность грозит непредвиденным ремонтом бытового устройства да еще и вероятным затоплением соседей снизу. Чтобы избежать подобных ситуаций, производители, такие как , Siemens, Miele, Samsung, оснащают стиральные машины системой аквастоп. Для понимания того, как срабатывает этот вид защиты, нужно разобраться в месте расположения и принципе срабатывания системы аквастоп.

Где находится и как работает Aquastop

В виду особенностей подачи воды в стиральное устройство уязвимым местом может стать заливной шланг. Как было уже сказано, со временем его целостность может быть нарушена, а потому целесообразно оборудовать его защитным механизмом. Также вторым местом утечки может стать внутренний механизм машины. Таким образом, защиту устанавливают:

  • в шланге подачи воды;
  • внутри стиральной машины.

Клапан на вводном шланге

Установленный механизм в заливном шланге выглядит как клапан с пружинкой, выполненный из надежного материала, не подверженного коррозии. В момент резкого падения давления в системе подачи воды, просвет шланга закрывается. При этом можно услышать характерный щелчок, после которого прекращается поступление воды в машину. Это устройство срабатывает только при значительном перепаде объема поступающей жидкости. На мелкие, но ощутимые и неприятные для пользователей утечки он среагировать не может.

В случае несущественного перепада объема поступающей воды хорошо справляются абсорбирующие аквастопы. Они выглядят как трубка с двойной стенкой. Если вода просачивается через поврежденную внутреннюю часть трубы, то она попадает в пространство, заполненное активным порошком. В результате быстрой химической реакции вода поглощается веществом и просвет трубки перекрывается увеличившейся в объеме массой. Эта система недолговечна, потому что применима для одноразового использования с последующей заменой. При этом, большую утечку данный вид аквастопа устранить не сможет.

Внутренний Aquastop

Подобный тип защиты предусматривает расположение своеобразного поплавка в поддоне аппарата. В случае попадания воды за пределы бака, поднявшийся поплавок со сработавшим включателем переводит работу машины в аварийны режим. После этого начинает работать помпа, откачивающая вытекшую воду.

Наиболее надежным считается одновременное наличие в агрегате внутренней и внешней защиты.

Самостоятельная установка защиты от протекания

Конечно, если Ваше устройство не оборудовано данной полезной функцией, можно установить аквастоп самостоятельно. Чтобы это правильно сделать, следует:

  1. Отключить устройство от электропитания и системы подачи воды;
  2. Отсоединить вводный шланг, при этом заодно можно уделить внимание прочистке находящегося на нем фильтра;
  3. Защитную систему нужно установить на сам кран для подачи воды, провернув ее по направлению хода часовой стрелки.
    Важно соблюдать правильность размещения устройства, обратив внимание на стрелки, указывающие направление водного потока;
  4. Аккуратно подсоединить к аквастопу шланг;
  5. Проверить герметичность всех соединений, предварительно открыв кран подачи воды.

При отсутствии неполадок и правильном подключении, рабочая система Aquastop позволяет стиральному оборудованию свободно набирать воду до нужного уровня в момент стирки.

Если Вы обнаружили, что система Aquastop сработала, в этом случае нужно отключить прибор от электросети и системы водоснабжения. В случае внутренней утечки, слейте воду из специального поддона и достаньте белье из барабана машины. После тщательного поиска места возможного протекания проверьте работу прибора. При повторном срабатывании аквастопа лучше всего обратиться к специалистам по .

Предусматривая защиту своей стиральной машины от протечек, Вы обеспечиваете более длительный срок службы данного устройства. Также это позволяет избежать недоразумений с соседями и лишних трат денег на устранение последствий затоплений.

  1. Вконтакте
  2. Facebook
  3. Twitter
  4. Google+

Погодные условия и безобразный ремонт крыши многоэтажки, некачественный гибкий шланг или водопроводная труба, отслужившая свой срок система отопления, сломанная стиральная машина – это далеко не все причины затопления вашего жилища, а так же, возможно, и квартиры соседей снизу. Все это сопряжено с огромными финансовыми затратами на восстановление повреждений и с нервным напряжением при налаживании добрососедских отношений, не говоря уже о судебных издержках.

Чтобы обезопасить свой индивидуальный дом или городскую квартиру от несанкционированного затопления водой используется защита от протечек. Современные технологии предоставили нам возможность выбрать нужный комплекс из целого ряда защитных устройств. Цена на систему защиты от протечек воды для квартиры – это приемлемые расходы, если сравнить с тем, сколько вы потратите на ремонт квартиры, техники, на возмещение ущерба соседям, на суды и лекарства.

По соотношению цена – качество вызывает интерес интеллектуальная система защиты «Нептун». Она проста в установке и легкая в управлении. «Нептун» заблокирует подачу воды до устранения аварии, проинформирует звуковым и световым сигналами. Комплекс состоит из:

  • контроллер,
  • запорных кранов с электронным управлением,
  • датчиков, которые мгновенно реагируют на попадание влаги.

Монтаж производится специалистами сервисных служб, но если ваша техническая подготовка на должном уровне, то, следуя инструкции, установку можно произвести самостоятельно. Датчики устанавливают в местах потенциального затопления, монтируя в напольное покрытие или оставляя на полу контактами вверх. Это, как правило, кухня (под мойкой) и ванная (в районе раковины), количество датчиков зависит от ваших потребностей и возможностей. При попадании воды на клеммы датчик посылает сигнал контроллеру, который, в свою очередь, активирует запорные краны, и подача воды прекращается. Купить систему защиты от протечек воды Нептун – это значит сберечь свое жилище, имущество и сбережения.

Система Аквастоп для квартиры – удачный вариант для вложения средств в комфорт и благополучие своего жилья. Он состоит только из одной детали, не нуждается в электроэнергии (нет потребности ни в электросети, ни в элементах питания), легко крепится между краном и шлангом подачи воды. При превышении определенного объема клапан автоматически прекращает подачу воды. Используют клапан Аквастоп при подсоединении смесителей, стиральных и посудомоечных машин, сливных бачков. Цена на защиту от протечек воды Аквастоп носит демократичный характер и доступна широкому ряду потребителей.

2 года назад

Такое бывает довольно часто. Возвращаешься в квартиру, а там по щиколотку вода. И одна из возможных причин такого происшествия – это порвавшийся гибкий шланг стиральной машины. А возможна и протечка в баке стиральной машины.

Последствия такого потопа могут быть очень печальные. В том смысле, что будет залита водой квартира внизу. И в этом случае придется еще заплатить за ремонт соседям.

Есть ли возможность такой форс-мажор свести к минимуму? Конечно! И все потому, что в настоящее время уже многим известна такая технология, как AquaStop. Это означает «защиту от протечек».

Где используют эти технологии

Сегодня есть такие производители, которые оснащают лишь свои топовые изделия, встраиваемую технику системой AquaStop. А некоторые, наоборот, поставили цель охватить этой технологией чуть ли не всю линейку продукции, которую выпускают.

При этом надо признать, что сейчас AquaStop стал вполне доступен. В огромном ассортиментебытовой техники он представлен довольно широко. Обращаем внимание на то, что очень часто потребитель за такую систему безопасности, по сути, не платит дополнительно.

У Bosch, которая является пионером этой технологии, к примеру, разницу в ценах за стиральные машины с AquaStop обнаружить трудно. А если взять посудомоечные автоматы под брендом Bosch, то все они оснащены этой системой. Исключение составляют только машины миниатюрные и недорогие.

Не нужно удивляться. Ведь система AquaStop простая и в то же время очень эффективная. Компания Bosch еще в конце прошлого столетия предложила техническое решение технологии. И теперь ее постоянно копируют многие производители бытовой техники.

В чем суть технологии

Если не обращать внимания на отдельные детали, то надо признать, что система защиты от протечек как для стиральных машин, так и для посудомоечных, одинаковая. Мы сейчас первым делом рассмотрим работу AquaStop для стиральных автоматов.

Главная деталь этой системы, которую нельзя не заметить, это шланг подачи воды. Он очень толстый. Он рассчитан на давление в 70 бар. Это в 7 раз больше максимально допустимого давления в бытовом трубопроводе.

На конце этого шланга есть маленькая коробочка с электромагнитным клапаном. Функционально он напоминает рабочий клапан стиральной машины. Это вентиль безопасности, который можно назвать сердцем системы AquaStop. Если он закрыт, то это его нормальное положение.

Он открывается лишь тогда, когда стиральная машина подключена к сети.

Во время возникновения протечки именно этот узел перекрывает воду в точке подачи. Он прочно запирает магистраль, которая создала проблему. Клапаны системы безопасности и стиральной машины расположены друг за другом. Последовательно. Вот откуда у комплекса дополнительная надежность. Вот откуда защита от протечек, если один из клапанов неправильно срабатывает.

Провода шлейфа управления не видны. Они расположены под наружной оболочкой гибкого шланга. Оболочка герметичная. Она окутывает шланг вплоть до внутренностей стиральной машины. Если даже шланг негерметичен, то вода все-таки будет стекать в емкость в нижней части стиральной машины.

В этом поддоне есть поплавок. Как только появляется вода, он поднимается и замыкает контакты микровыключателя. Тем самым подает команду системе безопасности. И она закрывает аварийный клапан.

Клапан закрывается и тогда, когда начинает подтекать или переполняться рабочий бак. То же самое происходит, когда поврежден трубопровод машины. И когда неправильно рассчитана дозировка порошка. Ведь пена переполняет рабочий бак.

В качестве дополнительной меры безопасности действует аварийная система откачки воды, если из-за какого-то сбоя не сработают клапаны: рабочий и аварийный. Но такое бывает очень редко.

Наряду с обычными наливными шлангами, для подвода воды к стиральной машине, используют и специальные, способные остановить воду при повреждении и таким образом дополнительно обезопасить владельцев стиральной машины. Большинство автоматических машин оснащены стандартными наливными шлангами для подачи воды обычно длинной 1,5м с резьбовым соединением, для нестандартных ситуаций с водопроводом доступны шланги длиной 2,5м. Однако, в некоторых моделях доступны альтернативные шланги, блокирующие подачу воды в случае неисправности. Ниже приводится описание двух самых популярных видов.

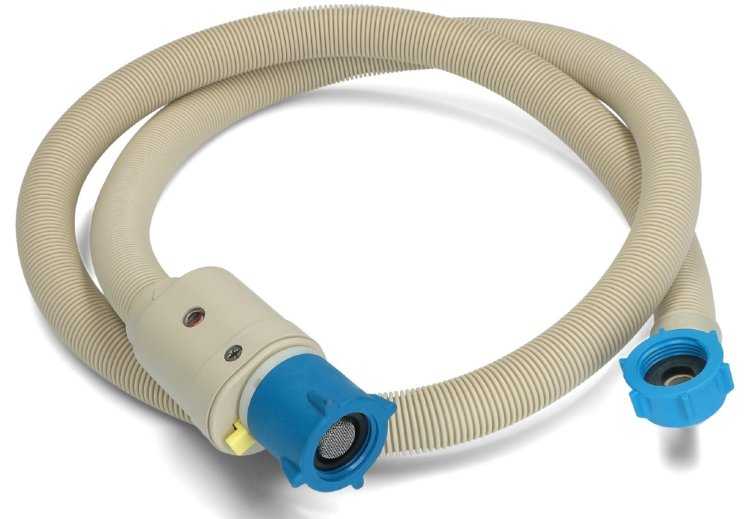

1. Наливной шланг, блокирующий подачу воды, активируемый давлением

Шланг, блокирующий подачу воды, является механической системой защиты, предназначенной, в основном, для уменьшения риска затопления в случаях прорыва или протекания шланга. Шланг, блокирующий подачу воды, состоит из нескольких слоев таким образом, что одна оболочка располагается внутри другой. Только внутренний шланг проводит воду от клапана к прибору. Если внутренний шланг портится или протекает, давление задерживается внешним слоем и используется для того, чтобы закрыть механический клапан, расположенный на выходном отверстии шланга. На большинстве шлангов установлены устройства, которые показывают, что клапан безопасности был активирован. По понятным причинам, такое устройство, использованное однажды, не может быть использовано повторно. При необходимости этот вид шланга можно использовать вместо обычных наливных шлангов, чтобы увеличить степень защиты.

Примечание: На большинство стиральных машин можно установить данный тип шланга на место стандартного наливного шланга.

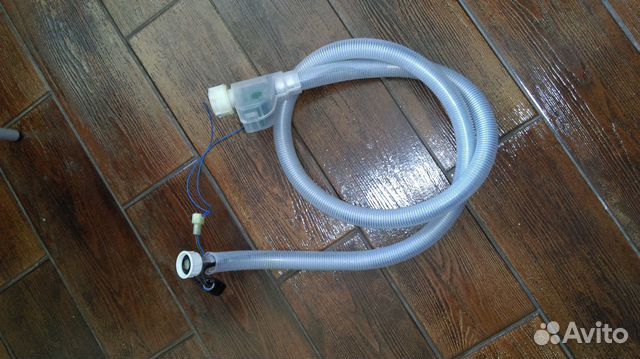

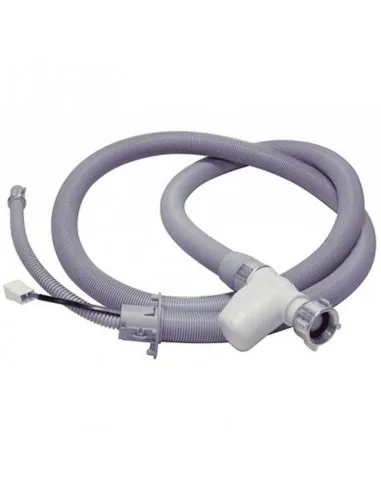

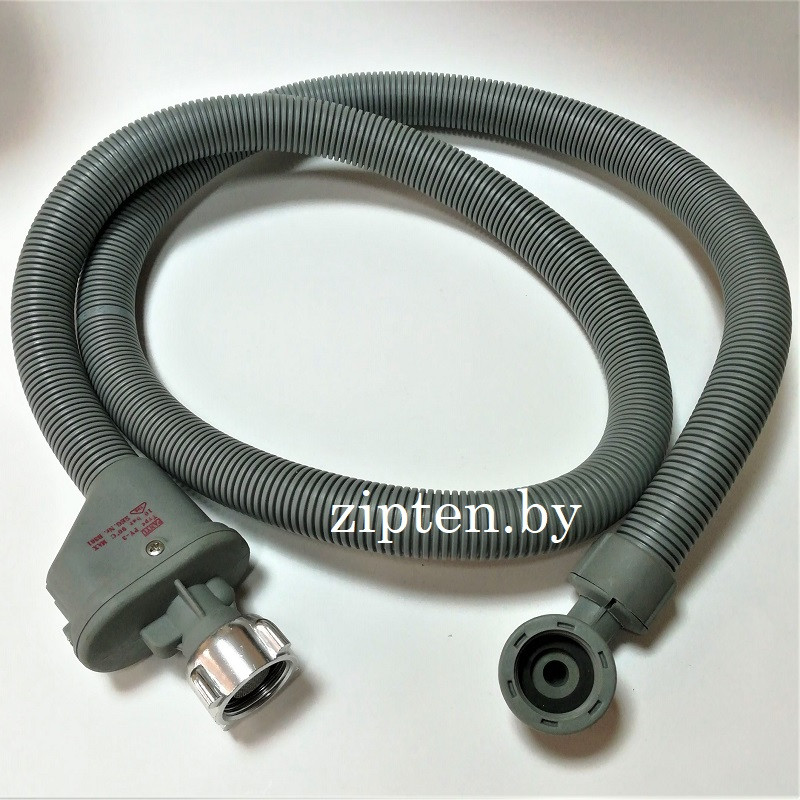

2. Электромеханический наливной шланг, блокирующий подачу воды

Эта система состоит из специального цельного наливного шланга и соединения впускного клапана, часто называемого шланг Аквастоп. Система может быть активирована двумя способами: электрическим или механическим посредством давления (подобно шлангу, блокирующему подачу воды). В некоторых версиях большая безопасность достигается благодаря использованию водозаборного клапана двухкатушечной конфигурации, т.е. из двух последовательных клапанов. Клапаны и катушки расположены в большом защитном контейнере в точке залива воды наливного шланга с клапаном, завинченным прямо по направлению к изолирующему соединению крана. Электропитание катушек впускного клапана и шланга, соединяющего выходное отверстие клапана и стиральную машину, проходит через большую гофрированную пластиковую трубку.

Данная версия шланга Аквастоп является полностью закрытой системой без доступа к впускному клапану, размещенному в белом пластиковом блоке.

Причиной такой конфигурации послужила необходимость уменьшить постоянное давление на традиционные эластичные наливные шланги, на которых впускной клапан расположен в конце механизма. Наливной шланг состоит из нескольких слоев, через внутренний слой вода проходит от клапана к стиральной машине. Если внутренний шланг протекает, давление задерживается внешним слоем и используется, чтобы закрыть механический водозаборный клапан. По понятным причинам, такое устройство, использованное однажды, не может быть использовано повторно.

Внутренний вид шланга Siemens Аквастоп с изображением запечатанного впускного клапана внутри скрепленного узла.

Примечание: Изображение внутреннего вида представлено исключительно с целью ознакомления, так как любые повреждения целостности системы приведут к необходимости замены всего соединения шлангов.

Примечание: В сущности, система Аквастоп уменьшает вероятность проблем протекания, которые не охватывает внутренняя система защиты стиральной машины от переполнения. Однако шланги громоздкие и могут возникнуть трудности с их подсоединением, если не соблюдены все требования к водопроводу.

Кроме того, в результате простейшей поломки клапана возникнет необходимость замены шланга Аквастоп, что может быть довольно дорого. Эти моменты следует учитывать при сравнении с частотой поломок традиционных наливных шлангов, которые часто остаются под давлением без необходимости (в идеале, необходимо перекрывать кран на стиральную машину после каждого цикла стирки).

В поддоне данной стиральной машины находится система защиты против залива, поплавкового действия. Если возникает протечка, вода собирается в центре поддона и поднимает полистироловый поплавок, который запускает переключатель, установленный над ним. Таким образом закрывается впускной клапан и включается сливной насос, который откачивает оставшуюся воду из бака.

Примечание: Чтобы предотвратить случайное срабатывание системы защиты против залива, при выполнении обслуживания или ремонта, убедитесь, что вся вода поддоне насухо вытерта.

Любая стиральная машинка, как известно, является потенциальным . И если это происходит, то приходится ремонтировать стиралку, а в некоторых случаях и оплачивать ремонт соседям, живущим снизу. Для защиты от протекания воды можно использовать аквастоп для стиральной машины.

Общая характеристика системы

Аквастоп представляет собой устройство, предназначенное для защиты помещения от затопления, которое может произойти при повреждении шланга стиральной машины.

Повреждение заливного шланга стиральной машинки может произойти по разным причинам. Например, он может быть поврежден предметом с острыми гранями, испорчен домашним животным или просто лопнуть.

Также затопление может произойти из-за трещины, образовавшейся на фитинге трубы, идущей к стиральной машинке. Однако независимо от причин затопления, придется выполнять ремонт не только своей, но и, возможно, соседской квартиры. А это приведет к серьезным финансовым убыткам.

Система аквастоп – это клапан с пружиной. Она будет включаться при падении . Другими словами, поступление воды в стиральную машинку сразу прекращается, если зафиксирована протечка. Благодаря этой системе не нужно беспокоиться об открытии и закрытии крана, подающего воду на шланг стиральной машинки.

Важнейшая особенность системы аквастоп – наличие толстого шланга для подачи воды.

Этот шланг способен выдерживать высокое давление (около 70 бар). Для сравнения, обычный трубопровод способен выдержать всего 10 бар. Внутри аквастопа находится электромагнитный элемент клапана. Данный элемент называется вентиль безопасности. В рабочем состоянии он должен быть закрыт.

Устройство аквастопа стиральной машинки продумано до мелочей. К примеру, при нарушении герметичности шланга вся вода из него уходит в особый поддон. А в самом поддоне расположен чувствительный элемент. Этот элемент замкнет контакты клапана, в результате чего вода не будет поступать в машину.

Клапан аквастопа также перекрывает подачу воды, если дозировка порошка была выбрана неверно. Ведь при избытке мыльной пены нижний бак машинки переполнится, и она начнет выходить наружу. Также некоторые модели стиральной машинки имеют функцию откачки воды. Она запускается в случае, когда не срабатывают рабочий и аварийный клапаны аквастопа.

Виды аквастопа

Существуют следующие разновидности:

  • Представляет собой систему мгновенной остановки воды стиральной машинки. Он срабатывает в течение 1 секунды. Внешне эта деталь выглядит как патрубок с нарезкой, который можно подключить отдельно к машинке. Эта деталь срабатывает только при резком спаде давления. Другими словами, небольшие протечки он не устранит сразу.

  • Встроенные аквастопы. Стиральные машины с этой системой имеют более высокую стоимость. Такие аквастопы бывают двух видов: простые и с клапаном, срабатывающим автоматически. Простые располагаются на дне и отключаются в тот момент, когда вода выходит за пределы корпуса бака машинки.
  • Порошковый автостоп. В его состав входит шланг для подключения. Один конец подсоединяется к водопроводу, а второй – к стиральной машинке. Следует отметить, что такой автостоп является одноразовым, поскольку вода в нем поглощается с помощь абсорбента. При утечке воды в двойном шланге с пустыми стенками начинается очень бурная реакция. Клапан перекроет подачу воды в стиральную машинку и неисправность будет устранена. Такая система аквастопа способна защитить от пары пробоин и ее вряд ли можно считать надежной защитой для машинки.

Монтаж аквастопа своими руками

Установить его можно самостоятельно. Для этого нужно выполнить следующие действия:

  1. Отключить стиральную машину от электросети и водоснабжения.
  2. Отсоединить от стиралки шланг, необходимый для подачи воды. на этом этапе, возможно, потребуется замена уплотнительных колец, а также промывка фильтров грубой очистки.
  3. Установить датчик на кран подачи воды. Устройство при этом нужно повернуть по часовой стрелке.
  4. Подсоединить заливной шланг к аквастопу.
  5. Проверить качество установки системы. Для этого нужно осторожно пускать в шланг воду. При обнаружении неисправностей сразу же устранить их.

Дополнительные меры

Следует отметить, что помимо установки аквастопа в машинке существуют другие способы предотвращения протечек.

  • Водопроводные трубы, подводимые к стиральной машинке, должны быть изготовлены из прочного материала. Как правило, применяют трубы из полипропилена или металлопластика. Также используются трубы из меди и оцинкованной стали. Следует отметить, что трубы из оцинкованной стали имеют наименьший эксплуатационный срок среди всех вышеперечисленных вариантов (до тридцати лет). Неплохо зарекомендовали себя полипропиленовые трубы. Однако они могут повредиться при сильном механическом воздействии. Мастера не рекомендуют устанавливать фитинговые системы и краны из алюминия. Такая деталь может лопнуть при большом давлении.
  • в ванной комнате из гидроизолирующего материала. Это предотвратит затопление соседей снизу. Если такой пол постелить правильно, то вода будет самостоятельно уходит в канализацию.
  • Перекрывать стояковые вентили, когда вас нет дома. Данное действие нужно выполнять, прежде всего, в тех случаях, когда сливной шланг машинки имеет повреждения. Данная рекомендация содержится практически в любой инструкции к стиральной машине, однако большая часть людей не следует этому совету.
