Потоп в квартире – одна из самых часто встречаемых аварийных ситуаций в жилых помещениях. Она приносит очень большой ущерб, причем в многоэтажных домах страдают не только владельцы квартиры, но и соседи снизу, если жилье расположено выше 1 этажа. Это влечет колоссальные материальные убытки, и, конечно же, ухудшение отношений с соседями.
В современных условиях проблема потопов в квартире уже давно решена. Для этого разработаны специальные системы блокировки протечек. Они помогут избежать самой аварийной ситуации и неприятных последствий, которые она тянет за собой.
Устройство и принцип работы системы защиты от протечек

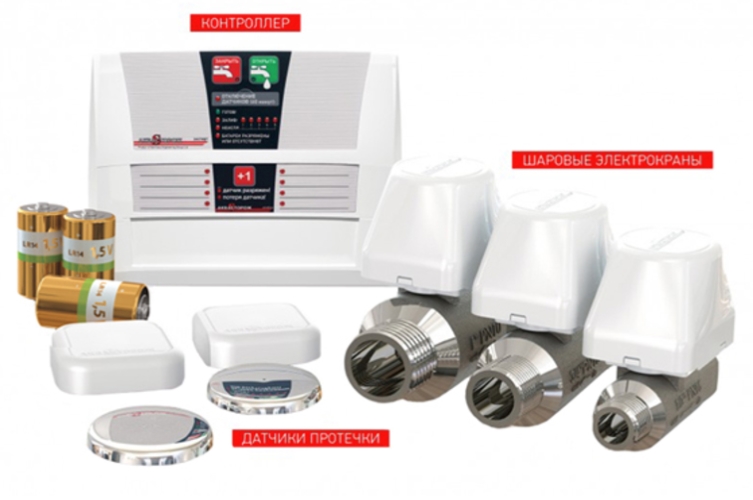

Система защиты дома от протечек включает:
• Беспроводные (работают от батареек) или проводные
датчики защиты от протечек,
которые мгновенно обнаруживают проблему и передают сигнал об аварии на модуль управления.
• Блок управления – контроллер, который всем управляет. Он обрабатывает сигналы, получаемые от датчиков, и в случае аварии подает питание на краны.
• Шаровые краны автоматического перекрытия подачи воды в системе отопления или водоснабжения. Для автоматического срабатывания краны оснащены электроприводом.
Для устройства защиты от потопа может потребоваться и дополнительная аппаратура в виде модулей подключения кранов, блоков питания и расширения проводных датчиков.
Как работает защита от протечек воды:
1. В случае контакта с водой датчик протечки подает на блок управления сигнал об аварийной ситуации. В этот момент включается световая или звуковая сигнализация протечки.
2. В свою очередь контроллер моментально фиксирует этот сигнал и подает команду о закрытии шаровых кранов.
Блок управления регулярно запрашивает состояние датчиков, поэтому ситуация всегда находится под контролем. Чтобы система не переставала работать при отключении сети центрального электроснабжения, ее оснащают автономным источником питания. Тогда даже при отсутствии напряжения в бытовой сети защита от потопа квартиры продолжает функционировать.
После устранения причины аварии достаточно нажать на кнопку на модуле управления, и шаровые краны вновь переведутся в рабочее положение. Многие системы защиты от протечек имеют возможность расширения области контроля за счет добавления дополнительных датчиков.
На что и куда устанавливать системы защиты от протечек
Для предотвращения протечек системы защиты устанавливают как на горячее и холодное водоснабжение, так и на систему отопления. В случае с горячей водой потоп еще более опасен, поскольку может привести не только к материальному ущербу, но и к серьезным ожогам.
Именно поэтому очень важно тщательно продумать, где установить датчики протечки.
Их рекомендуют располагать там, где появление воды наиболее вероятно. Судя по отзывам пользователей, датчики стоит разместить в следующих местах:
• В точках водосбора. Это те места, в которые вода поступит в первую очередь. Как правило, это точки с наиболее низким уровнем.
• Под всеми бытовыми приборами, которые работают с водой. В первую очередь к ним относятся стиральная и посудомоечная машины, бойлеры для нагрева воды, котлы отопления. Здесь очень важно разместить датчик под самой техникой, а не рядом с ней.
• Под каждым гибким шлангом, где протечки возникают наиболее часто.
• Под полотенцесушителем и радиаторами отопления.
В каждом случае детектор протечек должен быть расположен в таком месте, куда в аварийной ситуации вода попадет в первую очередь. Для раковины на кухне это место прямо под сифоном, для стиральной машинки – область возле подключения сливного шланга.
Важно: очень часто система защиты дома от потопа срабатывает поздно как раз по причине неправильно выбранного места установки датчиков. Пока вода достигла их, ее уже успело вылиться очень много.
Широкий выбор систем защиты от протечек от «Теплолюкс»: продукция марки Neptun
Системы защиты от протечек и потопа Neptun – продукт производства отечественной компании, который появился на рынке подобных устройств самым первым. Сегодня марка является наиболее популярной, поскольку в ассортименте представлены системы на любой бюджет – от самых доступных бюджетных комплектов до ультрасовременных систем с возможностью управления со смартфона.
Первыми в линейке Neptun идут проводные системы от протечек воды:
• Neptun Bugatti Base.
• Neptun Bugatti ProW
• Neptun Aquacontrol.
Не менее популярны беспроводные системы против протечки воды:
• Neptun PROFI WiFi.
• Neptun ProW
• Neptun ProW+.
Еще одно преимущество систем Neptun – наличие не только готовых систем, но и отдельных комплектующих, что позволяет собрать защиту от протечек самостоятельно. К примеру, шаровые краны «Нептун» представлены не только в проводном варианте, но и с функцией передачи сигнала по радиоканалу, что позволяет устанавливать такие устройства уже после окончания ремонта, когда нет возможности спрятать провода.
Среди плюсов кранов Neptun Bugatti, которые сделаны в Италии, также отмечаются:
• Премиальные уплотнительные материалы.
• Высокая мощность электропривода.
• Возможность ручного аварийного управления (без электричества).
Обратите внимание: шаровые краны Neptun можно легко узнать как раз по наличию рычага, который позволяет легко перекрывать воду вручную.
Шаровые краны Neptun
Видео: краны Neptun Bugatti: Тестирование
youtube.com/embed/q9kE0sg8Azo» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Сравнительная таблица систем защиты Neptun
| Neptun PROFI WiFi | Neptun ProW+ | Neptun Bugatti ProW | Neptun Bugatti Base | Neptun Aquacontrol | |
| Общее описание | Защита от потопа премиум-класса с управлением через приложение на смартфоне и резервным источником питания. | Универсальная система, поддерживающая радио- и проводные датчики. Neptun ProW+ аналогична системе Neptun ProW, только имеет возможность работы с проводными и радиодатчиками. | Проводная система, оснащенная резервным источником питания. | Система с хорошим соотношением цены и качества. | Систем защиты от протечек эконом-сегмента. |
| Модуль управления | Neptun ProW+WiFi | Neptun ProW+ | Neptun ProW | Neptun Base | Neptun Base |
| Датчики | Радиодатчики RSW(2 шт.) | Радиодатчик RSW+ (2 шт.) | SW005 (3 шт.) | SW005 (3 шт.) | SW007 (2 шт.) |
| Шаровые краны | Neptun PROFI 12В (2 шт.) | Neptun Bugatti Pro 12В (2 шт.) | Neptun Bugatti Pro 12В (2 шт.) | Neptun Bugatti Pro 220В (2 шт.) | Neptun Aquacontrol 220В (2 шт.) |
| Когда лучше устанавливать | После ремонта | После ремонта | Во время ремонта | Во время ремонта | Во время ремонта |
Максимально допустимое число датчиков, шт. |
375 | 375 | 375 | 20 | 20 |
| Максимальное число кранов, шт. | 2 | 2 | 2 | 6 | 6 |
| Дополнительные функции |
• управление через смартфон; |
• уведомление о конкретное зоне протечки; |
• уведомление о конкретное зоне протечки; |
— | — |
Neptun Bugatti Base
Система защиты от потопа Neptun Bugatti Base подходит для установки не только в квартире или частном доме, но и офисах и даже магазинах. В комплекте представлены:
• Модуль управления Neptun Base – 1 шт.
• Датчик «Нептун» SW 005 – 3 шт.
• Шаровой кран с электроприводом Bugatti Pro – 2 шт.
Система Neptun Bugatti Base имеет возможности для расширения. Для этого дополнительно можно приобрести:
• Шаровой кран с электроприводом Neptun Bugatti Pro 220В. К примеру, можно дополнительно установить 2 крана на подаче и обратке полотенцесушителя.
• Датчик контроля протечки воды Neptun SW 005. Степень защиты IP67 гарантирует полную герметичность, а индивидуальная плата в датчике – защиту от ложных срабатываний.
• Датчик контроля протечки воды Neptun SW 007. Круглая форма позволяет без проблем врезать датчик заподлицо с плиткой.
• Блок расширения проводных датчиков ProW. Позволяет произвести подключение дополнительных датчиков протечки воды. Световой индикатор блока определяет до 5 зон.
Neptun Aquacontrol
Система защиты от протечек отопления и водоснабжения Neptun Aquacontrol – это готовый комплект, подходящий для установки на трубы диаметром 0,5 и 0,75 дюйма.
Neptun Aquacontrol
В составе системы есть базовый модуль управления, 2 универсальных датчика контроля и 2 крана из горячекованой латуни.
Комплект Neptun Aquacontrol
Систему также можно расширить, используя блок расширения, дополнительные датчики и шаровой кран Neptun AquaControl 220В.
Он полнопроходный с мощными шестеренками из стали, позволяет повернуть кран даже при закисании.
Шаровой кран Neptun AquaControl 220В
Neptun Bugatti ProW и Neptun Bugatti ProW+
Контроль протечки воды с помощью Neptun Bugatti ProW и Neptun Bugatti ProW+ наиболее эффективен, поскольку системы оснащены резервным источником питания. Даже при отключении бытовой сети защита будет по-прежнему работать на должном уровне. Системы предполагают уведомления о конкретной зоне протечки и интеграции в сторонние системы оповещения.
Neptun Bugatti ProW
Neptun Bugatti ProW+
Для расширения систем можно дополнительно использовать индикаторы протечки Neptun SW 005 и Neptun SW 007, а также радиодатчик Neptun RSW+ с возможностью перемещения.
Радиодатчик Neptun RSW+
Еще система имеет возможность установки дополнительных шаровых кранов Neptun Bugatti Pro 12В.
Шаровой кран Neptun Bugatti Pro 12В
Схема подключения компонентов системы Neptun Bugatti ProW+
Видео: обзор Neptun Bugatti ProW
Neptun PROFI WiFi
В сравнении с другими защитами от протечки воды Neptun PROFI WiFi относится к системам премиум-класса. Главным отличием выступает возможность управления устройством через приложение на смартфоне. Оно также имеет функцию push-уведомлений о тех или иных состояниях и получения статистики потребления воды. Приложение можно скачать для Android и IOS.
Neptun PROFI WiFi поддерживает беспроводные и проводные датчики. Еще система позволяет удаленно управлять подачей воды с помощью того же смартфона.
В комплекте идет все необходимое: проводные и радиодатчики, модуль управления и шаровые краны с электроприводом. Другая полезная функция – запоминание состояние аварии до устранения ее последствий.
Комплектация Neptun PROFI WiFi
Neptun Bugatti Base Light
Защита от протечек системы отопления и водоснабжения Neptun Bugatti Base Light предназначена специально для квартир с газовой колонкой. Отличительная особенность комплекта – наличие одного крана Bugatti, поскольку системы предназначена для квартир, где подведено только холодное водоснабжение.
Neptun Bugatti Base Light
Общая технология установки системы защиты от потопа
Последовательность работ по установке системы защиты от протечек воды:
1. Разметка мест установки блока управления, датчиков и шаровых кранов.
2. Прокладка монтажных проводов по заранее разработанной схеме соединения.
3. Врезка шаровых кранов.
4. Установка датчиков протечки и модуля управления.
5. Подключение и наладка системы.
Обратите внимание: не стоит пренебрегать разработкой схемы, на которой будут отмечены места установки всех элементов системы, а также прокладки проводов. Это важно, чтобы заранее определить, хватит ли вам длины соединительных проводов.
Пример размещения комплекта в стандартной квартире
Установка шаровых кранов с электроприводом
Шаровые краны с электроприводом устанавливают в водоразборном шкафу. Их располагают сразу после вводных вентилей, как показано на схеме. До кранов рекомендуется установить фильтры для очистки воды.
Схема установки крана шарового с электроприводом
Шаровой кран можно располагать на расстоянии до 100 м от контроллера. Для соединения используются распаечная коробка и силовой кабель ПВС 4х0,5.
Установка датчика контроля протечки воды
Учитывая рекомендации по выбору мест установки датчиков, стоит сразу отметить эти участки на схеме размещения составляющих системы защиты от затопления. Детекторы можно монтировать одним из двух способов:
• В полу путем врезания в напольное покрытие, например, плитку. Провод в таком случае укладывается в гофрированной трубе. При установке необходимо соблюдать требование, чтобы датчик выступал над уровнем пола на 3-4 мм. Это важное условие для предотвращения ложного срабатывания. Контактные пластины обращены вверх.
• На полу со свободным расположением провода на его поверхности. Контактные пластины должны быть уложены в направлении пола – точечные выступы не позволяют им касаться уровня пола, что исключает ложное срабатывание.
Установка датчика протечки воды
При подключении датчиков к контроллеру очень важно учесть расцветку проводов в монтажных концах.
Провода необходимо соединить согласно маркировке на клеммных контактах блока управления:
• Красный – к выходу +U1.
• Желтый провод – к клемме IN.
• Зеленый – к GND.
Установка модуля управления
Для монтажа контроллера защиты от протечек необходимо выбрать место, которое будет надежно защищено от попадания брызг воды. Важно учесть максимально допустимое расстояние между модулем управления и датчиками протечки. Схема подключения кранов и детекторов к контроллеру представлена на схеме.
Схема подключения датчиков и кранов с электроприводом к модулю управления
В заключение
Установка системы контроля протечек – рациональное и экономически выгодное решение, которое полностью оправдывает финансовые затраты. Один раз установив подобное оборудование, можно больше не переживать о возможном ущербе. Ремонт как в своей квартире, так и в квартире соседей из-за потопа в любом случае обойдется гораздо дороже.
Кроме того, современные системы работают практически без вмешательства человека, а также имеют дополнительные полезные функции, которые делают процесс эксплуатации инженерных систем еще более комфортным и безопасным.
Возврат к списку
защита от протечек воды: технология защиты, установка и отзывы
Сегодня существует множество технологий, способных защитить жилище от всевозможных неприятностей. Одной из них является система «Аквастоп». Защита от протечек воды осуществляется посредством автоматики. Такое устройство способно сохранить ремонт как владельцев квартиры, так и их соседей, которые живут снизу. В состав прибора входит несколько элементов, монтаж которых можно произвести самостоятельно. Сегодня потребителю представлено несколько систем подобного типа. Отзывы пользователей помогут выбрать лучшую из них. Защитить своё жилище от потопа достаточно просто. Применение «Аквастопа» может сэкономить значительные средства семейного бюджета.
Общая характеристика
Многие производители бытовой техники, связанной с водопроводом, оснащают свою продукцию встроенной защитой от протечек.
Однако это касается только топовых моделей, а от потопа из-за поломки, например, смесителя, ничем помочь не смогут.
Чтобы обезопасить себя от неприятностей, необходимо обеспечить защиту глобально, а не только со стороны возможной поломки стиральной машины. Здесь правильнее будет перекрывать стояк подачи воды на квартиру. В этом и заключается смысл умной системы «Аквастоп». Защита от протечек воды производится ею в масштабе всей квартиры. Входящие в её состав элементы благодаря своей слаженной работе перекрывают поток на общей магистрали его подачи на квартиру. Это гарантирует стопроцентное предотвращение порчи имущества со стороны водопровода.
Комплектация
Существует 3 основных элемента, которые входят в систему «Аквастоп». Защита от протечек воды (фото представлено ниже) осуществляется при помощи шаровых электрических кранов, контроллера и датчиков повышения влажности. Если вода попала на пол, она улавливается сенсором.
Датчики могут располагаться на кухне, в санузле.
Они могут быть привязанными к одному контроллеру. Это «мозг» всей системы. Он обрабатывает сигнал, полученный от датчиков, и перекрывает в случае необходимости электрические шаровые краны. Последние вмонтированы в трубы холодного и горячего водоснабжения. Датчики могут быть проводными или беспроводными. Их количество в комплекте варьируется от типа системы. Какая бы комплектация ни была в этом устройстве, смонтировать его можно самостоятельно.
Установка шаровых клапанов
Существует определённая технология, которая позволяет установить систему «Аквастоп». Защита от протечек воды, установка которой выполняется своими силами, потребует изучения последовательности действий. Шаровые электрические краны должны быть врезаны в трубы за ручными входными вентилями. Ни в коем случае их нельзя монтировать до или вместо запорной арматуры.
Перед установкой подача воды перекрывается. Далее, от входного вентиля отсоединяется разводка. Затем устанавливаются краны системы. Если резьба шарового крана внешняя, его просто накручивают на коммуникации.
Когда она внутренняя, придётся использовать «американку». Резьба обматывается уплотнителем (фум-лента, пакля). Кран системы прикручивается к вентилю в определённом направлении. Оно обозначено стрелкой. Подключаются трубы.
Контроллер
Управляющее устройство имеет основное требование в процессе установки системы «Аквастоп» – защита от протечек воды. Что это за устройство, легко понять по его внешнему виду. Фото предоставлено ниже.
Это цифровое оборудование. Поэтому оно не любит повышенной влажности. Долговечность работы установки обеспечит его монтаж в сухом, защищённом от брызг месте. Влажность не должна превышать 70%. Выбрав подходящее место, необходимо прикрутить пластину к стене саморезами. Она входит в комплект. Когда эта работа будет завершена, необходимо установить контроллер. Он монтируется на приверченную пластину.
Датчики
После проведения перечисленных выше манипуляций, наступает следующий этап установки устройства «Аквастоп». Монтаж системы защиты от протечек воды предполагает теперь установку датчиков.
С беспроводными их вариантами всё просто. Такие датчики устанавливаются в местах вероятной утечки. Но вот с проводными разновидностями придётся повозиться. Провода можно оставить открытыми или спрятать за плинтус, между швами керамической плитки. Датчик обычно крепится скотчем или винтом к полу. Он закрывается декоративным колпаком.
Подключение
Когда все элементы системы расположены на своих местах, их необходимо подключить друг к другу. Соответствующие разъёмы контроллера (обозначены надписями) подсоединяются к управляющему устройству в необходимые клеммы. Беспроводные приборы уже прописаны в памяти контроллера. Их подсоединять не придётся.
Батарейный блок необходимо подключить к плате. Для этого на ней есть специальный разъём. Блок соединяется с основной частью контроллера. Для этого провода протягиваются через специальное отверстие. Если же система беспроводная, необходимо соединить батарейный блок с радиобазой. Затем их крепят к контроллеру. Вся работа занимает от 1 до 4 часов. Придерживаясь инструкции, это будет довольно просто.
Отзывы экспертов
Профессиональные сантехники давно знакомы с системой «Аквастоп». Защита от протечек воды «Нептун», «Аквасторож», «Гидролок» в этом деле являются, по их мнению, самыми популярными. У каждой из них есть свои особенности.
У системы «Нептун», например, скорость реагирования составляет 5-7 сек. Для возобновления работы нужно нажать кнопку на контроллере. «Гидролок» имеет функцию самоочистки кранов. Это значительно увеличивает срок эксплуатации системы. Материалы, из которых она изготовлена, очень качественные.
Особенностью защиты «Аквасторожа» является особое устройство накопления энергии. Поэтому она может работать без подключения к сети. У каждого из представленных приборов есть свои разновидности комплектации. Поэтому подбирать их эксперты рекомендуют в соответствии с условиями помещений.
Отзывы пользователей
Среди пользователей системы существует множество мнений об эксплуатации устройства «Аквастоп».
Защита от протечек воды, отзывы о которой представлены в различных источниках, говорят об эффективности системы. Некоторые потребители утверждают, что использование такого подхода в быту не очень удобно. Во время купания при случайном попадании воды на датчик может резко прекратиться её подача. Но этого не случится, если закрываться шторкой. От незначительных капель датчик защищён декоративным колпачком. Более долговечной, согласно отзывам пользователей, является система защиты «Гидролок». Также отмечается, что беспроводные датчики в быту гораздо удобнее. Возможность работы без стационарного источника питания нравится многим пользователям системы «Аквасторож».
Ознакомившись с системой предотвращения потопа, можно сделать вывод, что она довольно долговечная и эффективная. Самостоятельно можно смонтировать «Аквастоп». Защита от протечек воды убережёт жилище от неприятных ситуаций, сохранит ремонт владельцев квартиры и их соседям. Различные варианты комплектации и принципы работы системы позволят подобрать оптимальный вариант.
Это одна из самых надёжных разновидностей установок предотвращения протекания воды в жилище.
Защита от протечек воды в квартире: схема устройства, обзор систем
Никогда нельзя исключать вероятность возникновения аварийной ситуации, вызванной затоплением помещения. Ущерб от протечки воды может быть весьма существенным, особенно, когда инцидент происходит в квартире многоэтажного дома. В таких случаях последствия потопа часто ощущают на себе и соседи снизу, что только добавляет проблем. Чтобы избежать подобного развития событий, необходимо установить современную систему контроля, в которой реализована надежная защита от протечек воды в квартире.
Чем могут быть вызваны протечки?
Чтобы предотвратить «потоп» необходимо установить природу вероятных протечек. Рассмотрим три наиболее распространенные причины возникновения протечек:
- Влияние человеческого фактора, например переполнение ванны из-за того, что хозяин квартиры забыл перекрыть подачу воды.
- Износ инженерных сетей систем водоснабжения и сантехнического оборудования. Многоэтажки, построенные в 70-е – 80-е года прошлого века составляют большую часть жилого фонда. Трубы, установленные в стояках таких домов, давно превысили допустимые сроки эксплуатации, либо довольно близки к этому. При предпродажном ремонте на такие нюансы часто не обращают внимания, производя замену только внутренних коммуникаций.
- Недостаточное качество сантехнического оборудования (труб, фитингов кранов и т.д.) или монтажных работ. Экономия на ремонте квартиры, в частности при монтаже горячего и холодного водоснабжения, может в дальнейшем стать причиной аварии, при которой также произойдет затопление соседей. В результате придется снова вкладываться в ремонт и приобретать новые бытовые приборы.
Обратим внимание, что выше перечислены только причины, связанные с системой водоснабжения. Помимо этого возможны протечки канализации, вызванные износом или засорением труб, а также поломкой сантехнического оборудования.
Принцип работы защиты от протечек воды
Чтобы наглядно объяснить, как работает защита, приведем пример ее типовой установки.

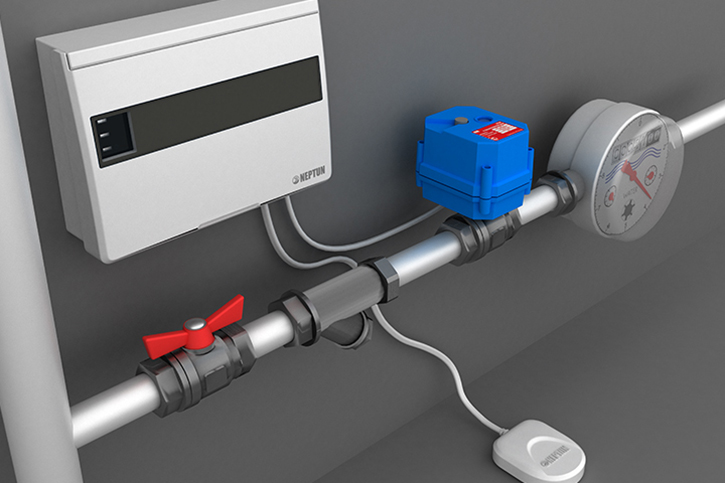

Рис 1. Типовая установка основных элементов системы защиты от протечекОбозначения:
- Контроллер (основной элемент защиты от протечки).
- Шаровые краны, снабженные электроприводом (автоматически перекрывают воду при подаче сигнала или включении напряжения питания).
- Беспроводной датчик контроля протечки воды.
- Датчики, исполненные в проводном варианте.
Алгоритм работы системы следующий:
- Контролер (а) регулярно опрашивает состояние датчиков (с и d).
- Как только на любой из датчиков попадает вода, изменяются его характеристики. Обратим внимания, что детекторы, следящие за утечкой воды, должны располагаться на уровне пола.
- Контролер моментально фиксирует изменение сигнала и подает команду на закрытие шаровых кранов (b).
- Электроприводы приводят в действие механизм запорной арматуры для перекрытия водоснабжения.
Как правило, подобные устройства защиты дополнительно снабжаются автономными источниками питания, чтобы не терять функции, даже если будет отсутствовать напряжение в бытовой электросети.
Большинство устройств после того, как один из датчиков сработал, подают звуковой и световой сигнал, указывающий, что необходимо устранить аварию.
После устранения причины аварии шаровые краны переводятся в рабочее положение, это делается вручную или путем подачи сигнала с контролера защиты (в зависимости от особенностей конструкции запорной арматуры).
Состав и схема устройства типовой системы защиты
Как видно из приведенного выше принципа работы защиты от протечек воды, такой комплекс защиты включает в себя следующие базовые элементы:
- Электронный блок управления, отвечает за функционирование комплекса (а на рис. 1).
- Датчики, которые фиксируют протечку и подают сигнал контроллеру (с и d).
- Электроприводная запорная арматура, она перекрывает водоснабжение по команде блока управления (b).
В качестве примера приведем упрощенную электрическую схему защиты Gidrolock.
Рисунок 2. Упрощенный вариант типовой схемы защитных системОбозначения:
- Подключение к шине защитного заземления.
- Предохранитель на блоке питания контроллера защиты.
- Корпус электронного контроллера, как правило, он представляет собой герметичную конструкцию, не допускающую попадание воды внутрь. В качестве материала используется пластик или другой изоляционный материал.
- Корпус запорной арматуры с электроприводом.
- Подключение корпуса электропривода к шине заземления.
- Обмотки электропривода.
- Устройство защитного отключения, устанавливается на линию питания системы.
- Трансформатор, обеспечивающий гальваническую развязку по питанию.
- Ключи управления электроприводом запорной арматуры.
Электробезопасность систем
Обращаем внимание на такой важный критерий, как нормы электробезопасности, пример их реализации показан на типовой электрической схеме, представленной выше на рисунке 2.
В первую очередь это подключение к защитному заземлению основных элементов системы, установка УЗО на линию питания и обеспечение гальванической развязки. В тех случаях, когда тип питания только автономный, в таких мерах безопасности нет необходимости.
Что касается приводов запорной арматуры, то напряжение на них подается только при возникновении аварии, когда необходимо перекрыть краны для отключения подачи горячей и холодной воды. Все остальное время электроприводы шаровых кранов обесточены. На датчиках (как в проводном, так и беспроводном варианте исполнения) напряжение не привешивает 5-ти вольт, что совершенно не представляет угрозы. Соответственно, даже металлический корпус датчика не нуждается в заземлении.
Обзор и сравнение популярных устройств защиты от затопления
Приведем краткий обзор систем, осуществляющих автоматическое отключение воды для предотвращения протечки. Критерий отбора проводился исходя из популярности устройств на российском рынке. Чтобы помочь с выбором системы, будут рассмотрены технические характеристики различных моделей и приведена сравнительная таблица.
Аквастоп
Данное устройство представляет собой предохранительный клапан, перекрывающий подачу воды при возникновении протечки. Принцип работы этого полностью механического устройства, построен на сравнении входного и выходного давления. Резкий перепад между ними (характерный признак протечки) приводит к срабатыванию механизма, перекрывающий подачу воды через клапан защиты от протечки.
Внешний вид клапана АквастопДанные устройства предназначены для установки на шланги подачи воды к смесителю, стиральной машине или бойлеру. Несмотря на простоту решения нельзя не признать эффективность и безусловные преимущества защитного клапана, к числу которых можно отнести:
- Высокую скорость срабатывания при обнаружении течи.
- Независимость от сети питания.
- Низкая стоимость, по сравнению с другими системами защиты.
По сути, клапаны Аквастоп не относятся к рассматриваемым контролерам, поскольку обеспечивают защиту только локального участка и не имеют возможности подключения к общему контроллеру, что существенно ограничивает функциональность.
Тем не менее, такое устройство является эффективным средством предотвращения потопа (заливом квартиры), обладающим доступной стоимостью, что заслуживает упоминания в общем обзоре.
Стоп потоп «Радуга»
Данный комплекс защиты от протечки – полностью отечественная разработка, в которой применяется классическая схема принципа работы. Базовая комплектация бюджетных моделей включает в себя блок управления, два проводных датчика, один электромагнитный клапан запорной арматуры и инструкцию по установке.
Базовая комплектация системы стоп-потоп «Радуга»В топовых моделях управление системой осуществляется электронным контроллером, способным обрабатывать сигналы, поступающие от 15-ти беспроводных датчиков. Полное перекрытие воды на вводе в квартиру осуществляется шаровыми кранами с сервоприводами.
Стоимость таких моделей зависит от комплектации. Ориентировочная цена базового комплекса защиты от протечки (контроллер, два беспроводных датчика, два крана с электроприводом, набор элементов питания) около $280.
Аквасторож
Защита «Аквасторож» производится в России отечественной компанией «Суперсистема» по лицензии немецкого разработчика Germany Engineering. Принцип работы контроллера построен по классической схеме. Ниже представлен базовый набор защиты «Аквасторож Эксперт» ТН35.
Базовая комплектация модели ТН35 Аквасторож ЭкспертВ стандартный комплект данной модели входят:
- Блок управления с радио контроллером.
- Три элемента питания (батарейки), по 1,5 В каждый.
- Два проводных датчика.
- Два беспроводных датчика.
- Блок питания от стационарной сети 220 В.
- Два сигнальных провода длиной 2 м и 4 м.
- Два крана электрокрана ¾.
Стоимость защиты в перечисленной комплектации $300-$310.
» src=»https://www.youtube.com/embed/KIHpDHDLjgQ?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Gidrolock
Производитель защиты – отечественная компания «Гидроресурс». В основу разработки заложен классический принцип работы. Основная особенность данного комплекса защиты – высокая вариативность, что позволяет подобрать оптимальную конфигурацию для дома или квартиры. В частности, базовый набор КВАРТИРА 1 ULTIMATE BUGATTI, куда входит: контроллер, три проводных датчика, две запорные арматуры с электроприводом и аккумулятор. При необходимости Gidrolock комплектуются дополнительными блоками, расширяющими функциональные возможности, например, отправка SMS сообщений в случае аварии.
Базовый комплект КВАРТИРА 1 ULTIMATE BUGATTIСтоимость базового набора, приводимого в качестве примера, – порядка $260, при добавлении опций цена может существенно увеличиться.
https://www.youtube.com/watch?v=rNTNcvy4neU
Нептун
В завершении обзора рассмотрим еще одну российскую разработку защиты от утечки – Нептун (Neptun), созданную совместно с итальянской компанией Bugatti.

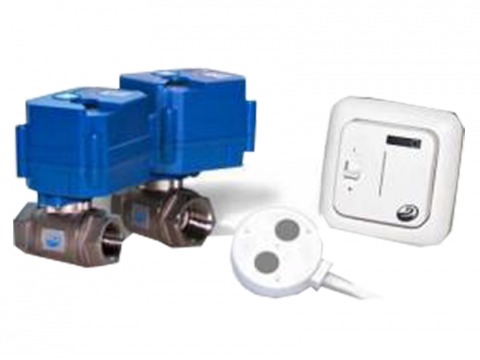

На рисунке ниже представлена базовая комплектация набора Neptun Bugatti Base (контроллер, 2-а ШЭП и 3-и проводных детектора).
Защита от протечек Нептун даже в базовом исполнении имеет широкий потенциал для расширения путем увеличения количества датчиков и электрокранов (до 20 и 6 штук, соответственно). Несмотря на то, что у данного бренда самое длительное время срабатывания (до 20 секунд) среди рассматриваемых систем, популярность от этого не страдает за счет относительно низкой стоимости (для приведенного комплекта – $240) и длительной гарантии (производитель дает 6 лет).
Итоговая таблица сравнения
В завершении представим вашему вниманию сравнительную таблицу, составленную по характеристикам популярных моделей различных брендов.
Таблица №1. Сравнение популярных моделей.
| Комплектация и характеристики | Название защиты и конкретной модели | |||
| Аквасторож ТН35 | Стоп потоп «Радуга» Базовый набор | Gidrolock КВАРТИРА 1 ULTIMATE BUGATTI | Нептун Neptun Bugatti Base | |
| Контроллер | + | + | + | + |
| Проводные датчики (шт) | 2 | – | 3 | 3 |
| Беспроводные датчики (шт) | 2 | 2 | – | – |
| ШЭП | 2 | 2 | 2 | 2 |
| Автономное питание | + | + | + | – |
| Скорость перекрытия воды (сек) | ≤ 3 | ≤ 10 | Не более 15 | До 21 |
| Питание ШЭП (В) | 4,50 | 4,50 | 12,0 | 220 |
| Подает звуковой сигнал | + | + | + | + |
| Световая индикация | + | + | + | + |
| Срок гарантии (в годах) | 4 | 2 | 4 | 6 |
| Ориентировочная стоимость ($) | 310,0 | 280,0 | 260,0 | 240,0 |
Рекомендуем также почитать:
- Что такое система умный дом и какие задачи она решает?
- Система умный дом своими руками
Bosch Benchmark Series SHE8PT55UC Полувстраиваемая посудомоечная машина с 3-й корзиной, RackMatic®, защитой от утечек AquaStop®, SteelTouch™, SpeedPerfect™, вместимостью на 16 мест, 6 циклами мытья, 5 опциями, внутренним освещением, смягчителем воды, уровнем шума 40 дБА и ЭНЕРГОПОТРЕБЛЕНИЕМ Рейтинг STAR®
Товар снят с производства
Отказ от ответственности за изображение
Отказ от ответственности за изображение
Показанные изображения могут отображать особенности или дизайн продукта, но не полностью отражать продукт в целом.
Пожалуйста, ознакомьтесь с деталями и техническими характеристиками продукта при окончательном выборе для покупки.
Авторизованный
Дилер
Средний рейтинг
30
отзывы
быстро характеристики
Ширина: 23 9/16 дюйма
Глубина: 23 3/4 дюйма
Высота: 33 7/8 дюйма
Емкость: 16 Настройки места
Тип управления: Сенсорная панель
Регулируемая верхняя полка: Да
Тип третьей стойки: Лоток для столовых приборов
Внутренняя часть из нержавеющей стали: Да
Циклы: 6
Отложенный пуск: Да
Сухой Тип: С подогревом и вентиляцией
Высокотемпературная стирка: Да
Ополаскиватель, сертифицированный NSF: Да
Настройка быстрой стирки: Да
Очистка датчика: Да
Посмотреть больше
Заменено на
View
Bosch Benchmark Series SHE89PW75N Сравните >>
Рекомендуемые аксессуары
Информация о продукте
Марка: Бош
серии: Эталонная серия
Модель: SHE8PT55UC
Размеры
Ширина: 23 9/16 дюйма
Глубина: 23 3/4 дюйма
Высота: 33 7/8 дюйма
Емкость
Емкость: 16 Настройки места
Внешний вид
Тип: Встроенный
Цвет: Нержавеющая сталь
Принимает панели: №
Характеристики
Тип управления: Сенсорная панель
Электронный дисплей: Да
Стиль управления: Полуинтегрированный
Блокировка от детей: №
Регулируемая верхняя полка: Да
Складные пальцы: Да
Материал стойки: Нейлон
Тип третьей стойки: Лоток для столовых приборов
Лоток для столовых приборов: Да
Высокая ванна: Да
Внутренняя часть из нержавеющей стали: Да
Дозатор ополаскивателя: Да
Фильтрация воды: Да
Нагрев воды: Да
Функции стирки
Циклы: 6
Отложенный пуск: Да
Сухой Тип: Измельчитель твердых продуктов с подогревом и вентиляцией
: №
Высокотемпературная стирка: Да
Ополаскиватель, сертифицированный NSF: Да
Настройка быстрой стирки: Да
Китай/кристалл Оправа: №
Очистка датчика: Да
Стирка для тяжелых условий эксплуатации: Да
Ополаскивание и удержание: Да
Паровая стирка: №
Опция половинной загрузки: Да
Технические характеристики
Рейтинг Energy Star: Да
Соответствует требованиям ADA: №
Ампер: 15
Напряжение: 120 Вольт
СКП: 825225
7Вы
Строитель?
Свяжитесь с нами для
специальные цены
&
оптовые скидки
Получить предложение
- Описание
- Энергетическая информация
- Технические характеристики
- Особенности
- Отзывы
Полувстраиваемая посудомоечная машина на 16 мест
С этой посудомоечной машиной Bosch уборка станет проще простого.
Благодаря вместимости на 16 мест вы можете мыть всю посуду одновременно. Гибкая 3-я полка имеет подвижные стороны для загрузки более глубоких предметов, таких как формочки, мерные чашки и половники, в любое место стойки: или бокалы для вина по бокам средней полки. Регулируемые зубцы опускаются ниже, чтобы вместить неудобные, громоздкие предметы, а уникальная V-образная форма нашей третьей полки позволяет загружать очень высокие бокалы в среднюю полку. Оригинальное использование пространства, которое предлагает в общей сложности на 30% больше грузового пространства. Система RackMatic® регулирует верхнюю полку всего за один шаг, даже когда она загружена. Он также регулируется по трем разным высотам и позволяет разместить до 9 человек.позиции стойки для максимальной гибкости загрузки. Никогда больше не беспокойтесь об утечках благодаря AquaStop®. Эта система устраняет утечки через точно спроектированную ванну и систему датчиков, которая работает с нашим прочным формованным основанием. Если произошла протечка, он останавливает работу и автоматически откачивает воду, чтобы избежать контакта с полом.
Теперь он даже работает 24/7 и может включаться сам.
О Bosch
Инженеры Bosch любят вызовы. Они ценят способность преодолевать технологические препятствия, чтобы производить точные, мощные устройства, которые лучше работают, более интуитивно понятны и используют меньше ресурсов, обеспечивая при этом производительность мирового класса. Более того, они не боятся кропотливой работы, необходимой для производства элегантных и стильных продуктов с использованием самых передовых технологий. С Bosch вы получаете неизменно превосходную производительность и соответствующий внешний вид.
Общий
Тишина
Эффективность
емкость
Сертификации
Требования к установке
Размеры и веса
Полноразмерная изготовленная из нервата. устанавливается идеально заподлицо со шкафом.
Гибкая 3-я полка
- Имеет подвижные стороны и регулируемые зубья для размещения большего количества предметов.
Защита от утечек AquaStop® работает круглосуточно и без выходных
- Система AquaStop® устраняет утечки благодаря точно спроектированной ванне и сенсорной системе, которая работает с прочным формованным основанием. Если произошла протечка, он останавливает работу и автоматически откачивает воду, чтобы избежать контакта с полом.
Вместимость на 16 мест
- В этой высокой посудомоечной машине больше места, чем в стандартной посудомоечной машине, поэтому вы можете мыть больше посуды при меньшем количестве загрузок и экономить воду и энергию.
Полноцветный TFT-дисплей с четким текстом
- Цветной TFT-дисплей высокой четкости отличается очень четкими изображениями и большим, легко читаемым текстом. Он также предоставляет более подробную информацию о состоянии цикла и информацию о техническом обслуживании, например, когда следует доливать ополаскиватель.
Панель управления SteelTouch™
- Элементы управления SteelTouch™ невероятно чувствительны и просты в программировании. Гладкая поверхность также легко очищается и представляет собой бесшовный элемент дизайна из нержавеющей стали.
Гладкая поверхность также легко очищается и представляет собой бесшовный элемент дизайна из нержавеющей стали.RackMatic® на верхней стойке
- 3 регулировки высоты и до 9 возможных положений стойки
Гибкая корзина для столового серебра
- Можно разделить на две части и разместить в любом месте для большей гибкости
Разбрызгиватель для высоких предметов
- Ручная стирка больших предметов уходит в прошлое благодаря этой удобной инновации. Просто снимите верхнюю полку и поместите сервировочные тарелки, противни для печенья, фильтры для вытяжек и полки холодильника высотой до 22 дюймов в нижнюю полку.
Опция дезинфекции
- Благодаря работе при более высокой температуре к циклам можно добавить опцию дезинфекции для достижения стандартов чистоты Национального санитарного фонда (NSF), уничтожая 99,9% бактерий и улучшая результаты сушки.
Опция половинной загрузки
- Эта опция значительно сокращает продолжительность цикла и потребление воды при мытье небольших, слегка загрязненных загрузок, которые заполняют половину или меньше объема посудомоечной машины.
Экспресс-стирка
- Очищает слабозагрязненную посуду и сокращает общее время мытья. Лучший цикл для очистки очков и столового серебра, которые, возможно, придется использовать повторно на том же мероприятии.
Опция SpeedPerfect™
- Сокращает время цикла при сохранении эффективности очистки
Умягчитель воды
- Наш умягчитель воды удаляет пятна от жесткой воды, вызванные отложениями извести, и смягчает воду до необходимого уровня для достижения превосходных результатов стирки.
Внутреннее освещение
- Ярко-белое внутреннее освещение придает кухне эстетический акцент и облегчает загрузку при тусклом освещении.
Таймер отсрочки запуска на 24 часа
- Позволяет отложить запуск посудомоечной машины до 24 часов.
Руководства и руководства
В наличии
Товары с пометкой «В наличии» будут отправлены в течение 2 рабочих дней с нашего склада на восточном побережье.
Фактические сроки доставки зависят от вашего местоположения. Если вы заказываете несколько товаров, и не все товары соответствуют критериям «На складе», заказ будет отправлен, когда все товары будут готовы к отправке. Наличие на складе может не распространяться на несколько количеств одного и того же продукта.
Расширенный план защиты
Добавьте расширенный план обслуживания для полного охвата запасных частей и работ с быстрым ремонтом на дому сертифицированными техническими специалистами.
Предложение возврата наличных в размере 50% на 5-летний план защиты:
- Если в течение 5-летнего периода не будет подано никаких претензий, вы имеете право на получение подарочной карты со скидкой 50% от первоначальной стоимости плана.
- Инструкции по выкупу будут отправлены по электронной почте в течение нескольких дней после доставки вашего груза.
* Планы защиты предназначены только для использования в жилых помещениях.
Для коммерческого использования звоните по телефону (800) 570-3355
Какая посудомоечная машина Bosch имеет защиту от протечек? – Princeharrymemorial.com
Какая посудомоечная машина Bosch имеет защиту от протечек?
Bosch — единственный производитель в США, предлагающий высокотехнологичную систему защиты от протечек в своих посудомоечных машинах. AquaStop — это точно спроектированная система бака и датчиков, которая обнаруживает протечки в литом корпусе посудомоечной машины, останавливает работу и автоматически откачивает воду, чтобы она не касалась пола.
Что такое защита от перелива Bosch?
Посудомоечная машина серии 100 оснащена системой защиты от перелива 24 часа в сутки, 7 дней в неделю, которая представляет собой точно спроектированную систему бака и датчиков, которая обнаруживает протечки в основании бака в посудомоечной машине, останавливает работу и автоматически откачивает воду через сливной шланг. Это будет работать, даже если посудомоечная машина выключена.
Что такое защита от перелива в посудомоечной машине?
Имеется механизм защиты от перелива для стиральных и посудомоечных машин. Питание на главном впускном клапане отключается при обнаружении небольшого количества воды.
Все ли посудомоечные машины Bosch оснащены системой AquaStop?
Для дополнительной безопасности все посудомоечные машины Bosch оснащены устройством AquaStop™ Plus, которое в случае протечки перекрывает подачу воды прямо на выходе из крана. В отличие от других устройств против затопления, AquaStop™ Plus работает 24 часа в сутки, 7 дней в неделю, при условии, что посудомоечная машина включена в сеть.
Что означает ошибка 15 в посудомоечной машине Bosch?
Посудомоечная машина Поиск и устранение неисправностей: E15 Код ошибки посудомоечной машины Bosch Код ошибки E15 указывает на то, что защитный выключатель обнаружил воду в основании посудомоечной машины. Ваша система защиты от протечек активирована.
Сколько длится цикл мытья в посудомоечной машине Bosch?
Сколько времени занимает эко-цикл посудомоечной машины Bosch? Это может занять примерно два часа и 20 минут.
Это может показаться долгим. Но при более длительном цикле стирки воду не нужно нагревать так сильно, как при более коротких программах.
Какие посудомоечные машины имеют защиту от протечек?
Bosch — единственный производитель в США, предлагающий высокотехнологичную систему защиты от протечек в своих посудомоечных машинах. AquaStop — это точно спроектированная система бака и датчиков, которая обнаруживает протечки в литом корпусе посудомоечной машины, останавливает работу и автоматически откачивает воду, чтобы она не касалась пола.
Почему посудомоечная машина Bosch не сливает воду?
Наиболее распространенная причина, по которой посудомоечная машина перестает сливать воду, связана с засорением фильтра или водяного насоса пищевыми остатками. Вот почему так важно регулярно обслуживать посудомоечную машину и чистить ее должным образом.
Почему моя посудомоечная машина переполнилась пузырями?
Причина. Использование неподходящего типа моющего средства или слишком большого количества моющего средства может привести к чрезмерному пенообразованию.
Пена может выталкивать воду из посудомоечной машины, вызывая протечки или затопление. Следует использовать только моющее средство, специально предназначенное для автоматических посудомоечных машин. Закройте дверцу и дайте посудомоечной машине полностью выкачать воду.
Почему моя посудомоечная машина протекает спереди?
Наиболее распространенной причиной протечки посудомоечной машины через переднюю дверцу часто является забитый воздушный зазор. Посудомоечная машина и раковина обычно имеют общий слив. Перед установкой металлической крышки проверьте наличие препятствий в шланге воздушного зазора.
Как долго должна работать посудомоечная машина Bosch?
около 10 лет
Bosch. Этот бренд предлагает широкий ассортимент посудомоечных машин с ожидаемым сроком службы около 10 лет.
Как исправить ошибку e14 в посудомоечной машине Bosch?
Чтобы избавиться от проблем с давлением, наклоните прибор на 15-20 градусов влево на несколько минут.
Если этот способ не помогает, исключите вариант сбоя в системе и попробуйте сбросить значки на экране: отключите стиралка от электричества на 10-15 минут; подключите его снова через некоторое время.
Можно ли снять корзину для столового серебра в посудомоечной машине Bosch?
Система защиты от перелива 24/7 помогает предотвратить утечку воды. Корзина для столового серебра является съемной и идеально подходит для загрузки посуды и столовых приборов. Фасады из нержавеющей стали с покрытием, препятствующим появлению отпечатков пальцев, надежно герметизируются с помощью специальной окончательной обработки.
Посудомоечная машина Bosch самой тихой марки?
50 дБА Самая тихая посудомоечная машина. 24-часовой таймер отсрочки запуска позволяет запускать посудомоечную машину в нерабочее время. Speed60® превращает грязную посуду в сухую примерно за час. Система защиты от переполнения 24/7 помогает предотвратить утечку воды. Корзина для столового серебра является съемной и идеально подходит для загрузки посуды и столовых приборов.
Каковы особенности посудомоечной машины Bosch?
Особенности и характеристики Тип установки Встроенная Количество мест 14 Список программ 1 Час, Авто, Ручная стирка, Нормальная, Кастрюли и Цикл Варианты Санитарный дисплей
Какая гарантия на посудомоечную машину Bosch?
На все посудомоечные машины Bosch распространяется двухлетняя ограниченная гарантия Good Housekeeping на запчасти и работу, пять лет на все электронные компоненты (только детали), пять лет на полки (только детали) и пожизненная гарантия от сквозной ржавчины на ванну. .* Немецкое качество *Действуют определенные ограничения.
24-дюймовая встроенная посудомоечная машина Bosch серии 800 из нержавеющей стали | Dugan
Самая тихая посудомоечная машина в США
Посудомоечные машины Bosch работают бесшумно, так что вам никогда не придется ждать до сна, чтобы включить посудомоечную машину.
Некоторые из 18 способов снижения шума включают в себя несколько изоляционных слоев, фильтрацию продуктов без помола, нашу моторную систему EcoSilence™ и звукопоглощающее основание. * Основано на среднем уровне шума для полноразмерных посудомоечных машин из нержавеющей стали с диагональю 24 дюйма, указанном на веб-сайтах основных брендов. Основные бренды вошли в пятерку лидеров рынка TraQline, декабрь 2017 г.
Стандартная корзина для столовых приборов
Съемная корзина для столового серебра идеально подходит для загрузки столовых приборов и столовых приборов.
Качество в деталях
Посудомоечные машины Bosch разработаны в соответствии с высочайшими стандартами. Каждая посудомоечная машина Bosch проходит 485 проверок качества, поэтому мы можем гарантировать качество, на которое вы можете положиться.
Когда ваша посуда готова, вы тоже
Интеллектуальные датчики Bosch PrecisionWash™ непрерывно сканируют и проверяют движение посуды на протяжении всего цикла, а мощные и точные разбрызгиватели работают над каждой посудой при каждой загрузке.
InfoLight® — световой индикатор, сообщающий вам, когда посудомоечная машина работает
InfoLight® излучает красный свет на пол во время цикла мойки, чтобы вы знали, когда работает посудомоечная машина. Свет гаснет, когда блюда готовы.
Дизайн
- Вместимость на 16 мест
- Светодиодный индикатор оставшегося времени
- RackMatic® на верхней полке — 3 регулировки высоты и до 9 возможных положений стойки0174
- Детгент Оптимизирует растворение моющих средств
- Опция дезинфекции.
Energy Guide
Установка
Руководство
Краткое руководство
Технические характеристики
Технические характеристики
—
General Properties
Number of options 6 Third rack MyWay™ Rack Rack adjustability Rackmatic® Control type Touch Control Скрытый водяной нагревательный элемент Да Система защиты от утечек 24/7 AquaStop® Пятиуровневая стирка Yes Special features InfoLight®, CrystalDry™ Option Efficiency
Water usage per cycle 3. 5ENERGY STAR® qualified Yes Общее годовое потребление энергии (кВтч) 269 Общее годовое потребление воды (г) 623,5 Технические характеристики
Watts (W) 1440 W Power cord length 67″ Minimum water pressure (lb/sin) 14 Length outlet hose (in) 79 « Размеры
Требуется размер выреза (HXWXD) (в) 33 7/8″ x 23 5/8 «x 24» 33 7/8 «x 23 5/8/8» x 24 « 9487 33 7/8″ x 23 5/8 «x 24»33 7/8 «x 23 5. Разное Specs
5
)
